基坑涌水处理及覆盖层基础换填施工技术措施 5页

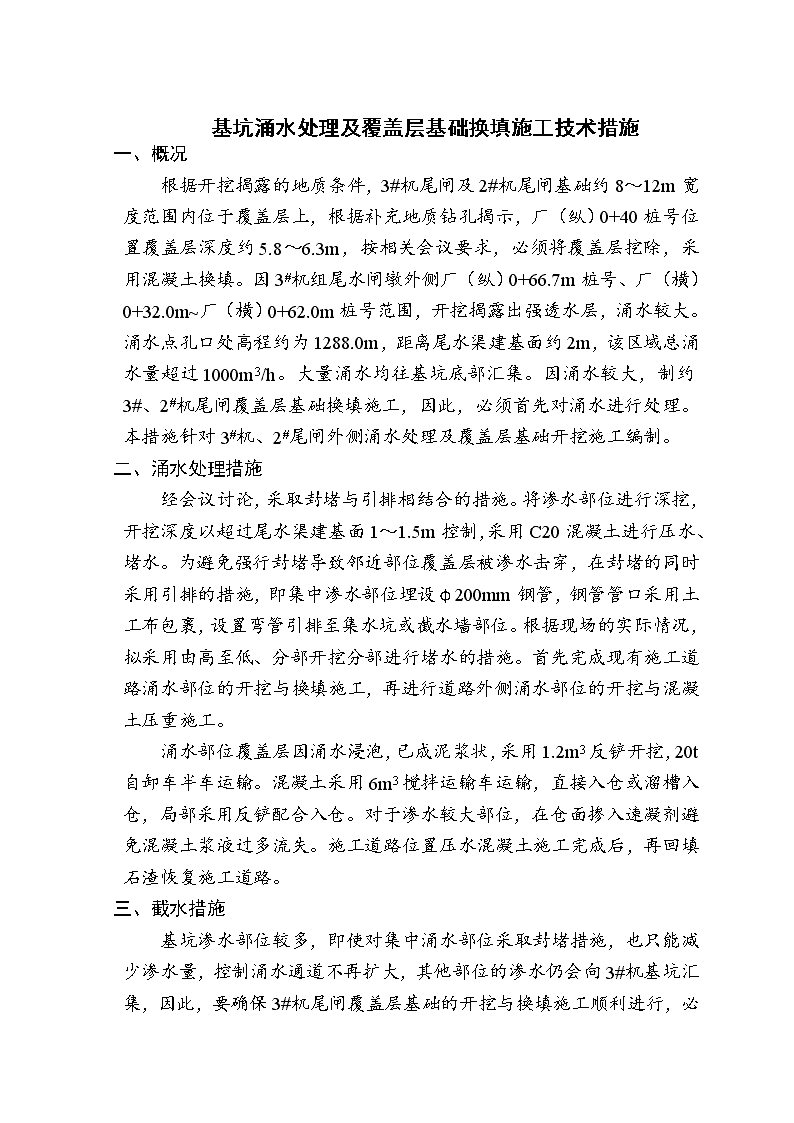

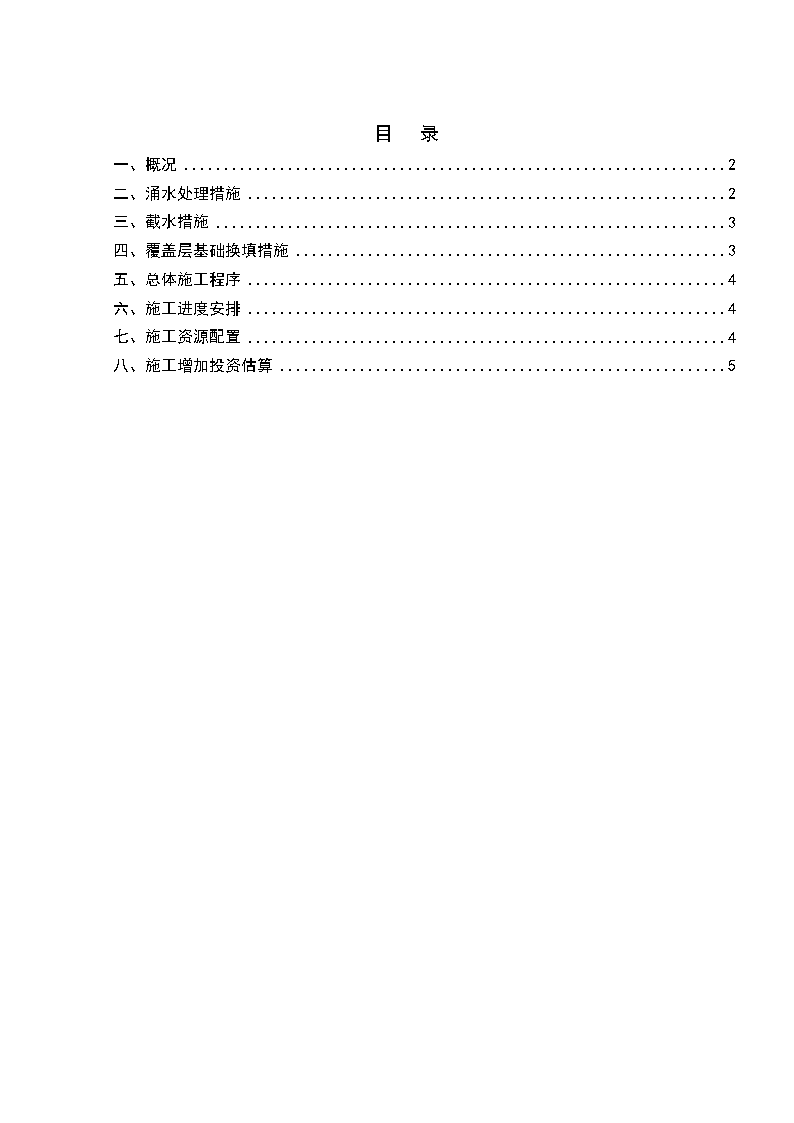

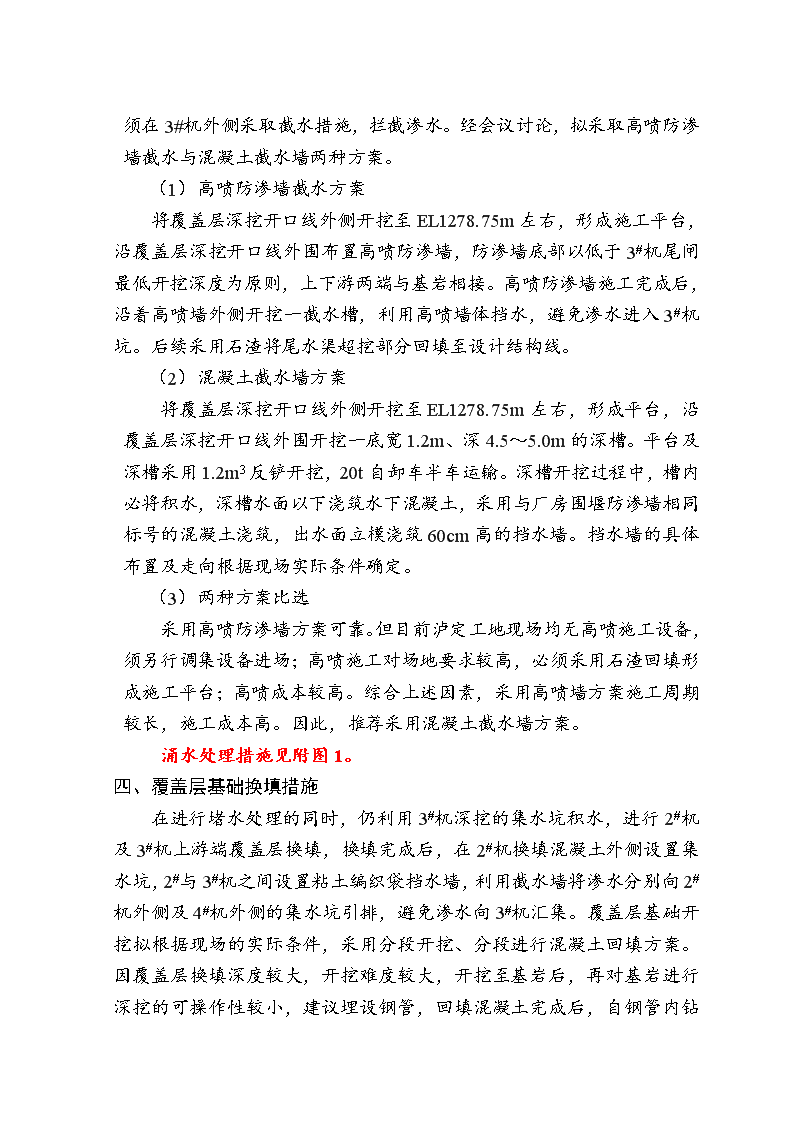

目录一、概况2二、涌水处理措施2三、截水措施3四、覆盖层基础换填措施3五、总体施工程序4六、施工进度安排4七、施工资源配置4八、施工增加投资估算5\n基坑涌水处理及覆盖层基础换填施工技术措施一、概况根据开挖揭露的地质条件，3#机尾闸及2#机尾闸基础约8～12m宽度范围内位于覆盖层上，根据补充地质钻孔揭示，厂（纵）0+40桩号位置覆盖层深度约5.8～6.3m，按相关会议要求，必须将覆盖层挖除，采用混凝土换填。因3#机组尾水闸墩外侧厂（纵）0+66.7m桩号、厂（横）0+32.0m~厂（横）0+62.0m桩号范围，开挖揭露出强透水层，涌水较大。涌水点孔口处高程约为1288.0m，距离尾水渠建基面约2m，该区域总涌水量超过1000m3/h。大量涌水均往基坑底部汇集。因涌水较大，制约3#、2#机尾闸覆盖层基础换填施工，因此，必须首先对涌水进行处理。本措施针对3#机、2#尾闸外侧涌水处理及覆盖层基础开挖施工编制。二、涌水处理措施经会议讨论，采取封堵与引排相结合的措施。将渗水部位进行深挖，开挖深度以超过尾水渠建基面1～1.5m控制，采用C20混凝土进行压水、堵水。为避免强行封堵导致邻近部位覆盖层被渗水击穿，在封堵的同时采用引排的措施，即集中渗水部位埋设φ200mm钢管，钢管管口采用土工布包裹，设置弯管引排至集水坑或截水墙部位。根据现场的实际情况，拟采用由高至低、分部开挖分部进行堵水的措施。首先完成现有施工道路涌水部位的开挖与换填施工，再进行道路外侧涌水部位的开挖与混凝土压重施工。涌水部位覆盖层因涌水浸泡，已成泥浆状，采用1.2m3反铲开挖，20t自卸车半车运输。混凝土采用6m3搅拌运输车运输，直接入仓或溜槽入仓，局部采用反铲配合入仓。对于渗水较大部位，在仓面掺入速凝剂避免混凝土浆液过多流失。施工道路位置压水混凝土施工完成后，再回填石渣恢复施工道路。三、截水措施\n基坑渗水部位较多，即使对集中涌水部位采取封堵措施，也只能减少渗水量，控制涌水通道不再扩大，其他部位的渗水仍会向3#机基坑汇集，因此，要确保3#机尾闸覆盖层基础的开挖与换填施工顺利进行，必须在3#机外侧采取截水措施，拦截渗水。经会议讨论，拟采取高喷防渗墙截水与混凝土截水墙两种方案。（1）高喷防渗墙截水方案将覆盖层深挖开口线外侧开挖至EL1278.75m左右，形成施工平台，沿覆盖层深挖开口线外围布置高喷防渗墙，防渗墙底部以低于3#机尾闸最低开挖深度为原则，上下游两端与基岩相接。高喷防渗墙施工完成后，沿着高喷墙外侧开挖一截水槽，利用高喷墙体挡水，避免渗水进入3#机坑。后续采用石渣将尾水渠超挖部分回填至设计结构线。（2）混凝土截水墙方案将覆盖层深挖开口线外侧开挖至EL1278.75m左右，形成平台，沿覆盖层深挖开口线外围开挖一底宽1.2m、深4.5～5.0m的深槽。平台及深槽采用1.2m3反铲开挖，20t自卸车半车运输。深槽开挖过程中，槽内必将积水，深槽水面以下浇筑水下混凝土，采用与厂房围堰防渗墙相同标号的混凝土浇筑，出水面立模浇筑60cm高的挡水墙。挡水墙的具体布置及走向根据现场实际条件确定。（3）两种方案比选采用高喷防渗墙方案可靠。但目前泸定工地现场均无高喷施工设备，须另行调集设备进场；高喷施工对场地要求较高，必须采用石渣回填形成施工平台；高喷成本较高。综合上述因素，采用高喷墙方案施工周期较长，施工成本高。因此，推荐采用混凝土截水墙方案。涌水处理措施见附图1。四、覆盖层基础换填措施在进行堵水处理的同时，仍利用3#机深挖的集水坑积水，进行2#机及3#机上游端覆盖层换填，换填完成后，在2#机换填混凝土外侧设置集水坑，2#与3#机之间设置粘土编织袋挡水墙，利用截水墙将渗水分别向2#机外侧及4#机外侧的集水坑引排，避免渗水向3#\n机汇集。覆盖层基础开挖拟根据现场的实际条件，采用分段开挖、分段进行混凝土回填方案。因覆盖层换填深度较大，开挖难度较大，开挖至基岩后，再对基岩进行深挖的可操作性较小，建议埋设钢管，回填混凝土完成后，自钢管内钻孔灌浆，提高基岩的完整性与承载能力。五、总体施工程序总体施工程序见框图。施工准备施工道路部位深挖施工道路部位回填砼堵水施工道路部位回填石渣恢复通道施工道路外侧换填砼压水截水墙平台开挖截水墙混凝土施工2#机外侧及3#机上游侧覆盖层换填粘土编织袋挡墙施工集水坑形成将2#机位置的泵站外移2#机外侧泵站投入使用3#机剩余部分覆盖层基础换填六、施工进度安排堵水及截水施工计划于2009年10月7日前完成，覆盖层基础换填施工根据设计出具的处理方案而定。七、施工资源配置涌水处理及覆盖层换填施工设备和人员配置见下表1、2。表1施工设备配置序号设备名称规格数量用途1神钢SK2001.2m31台换填混凝土挖槽、埋设引水管\n2搅拌车6.0m32辆混凝土运输3插入式振捣器2台混凝土振捣4运输车20t2辆运输表2施工人员配置序号工种人数（人）职责1管理人员2现场管理、协调2测量人员2测量放线3抽水人员2泵站运行、维护4混凝土浇筑人员20换填混凝土浇筑5杂工8钢管埋设、配合八、施工增加投资估算涌水处理主要增加的投资估算见下表，最终工程量以实际发生计，覆盖层基础换填投资待设计方案确定后才能确定。表3涌水处理施工增加投资估算表序号涉及的变更项目增减工程量单位估算单价（元）合计1覆盖层开挖（涌水部位）1050m328.52+29946.002覆盖层开挖（截水墙平台）2950m328.52+84134.003覆盖层槽挖（截水墙）560m346.85+26236.004压水混凝土（C20）720m380.14+57700.805速凝剂200kg6.5+1300.006排水钢管（φ200）40m250+10000.007石渣回填（道路部分）340m321.86+7432.408石渣回填（截水墙平台超挖部分）3010m320.97+63119.709截水墙水下混凝土浇筑（C15）560m335+19600.0010截水墙混凝土浇筑35m380.14+2804.9011粘土编织袋挡水墙100m390+9000.00合计（元）+311273.80
