污水处理器安装分项分段工程质量检验批评定表 2页

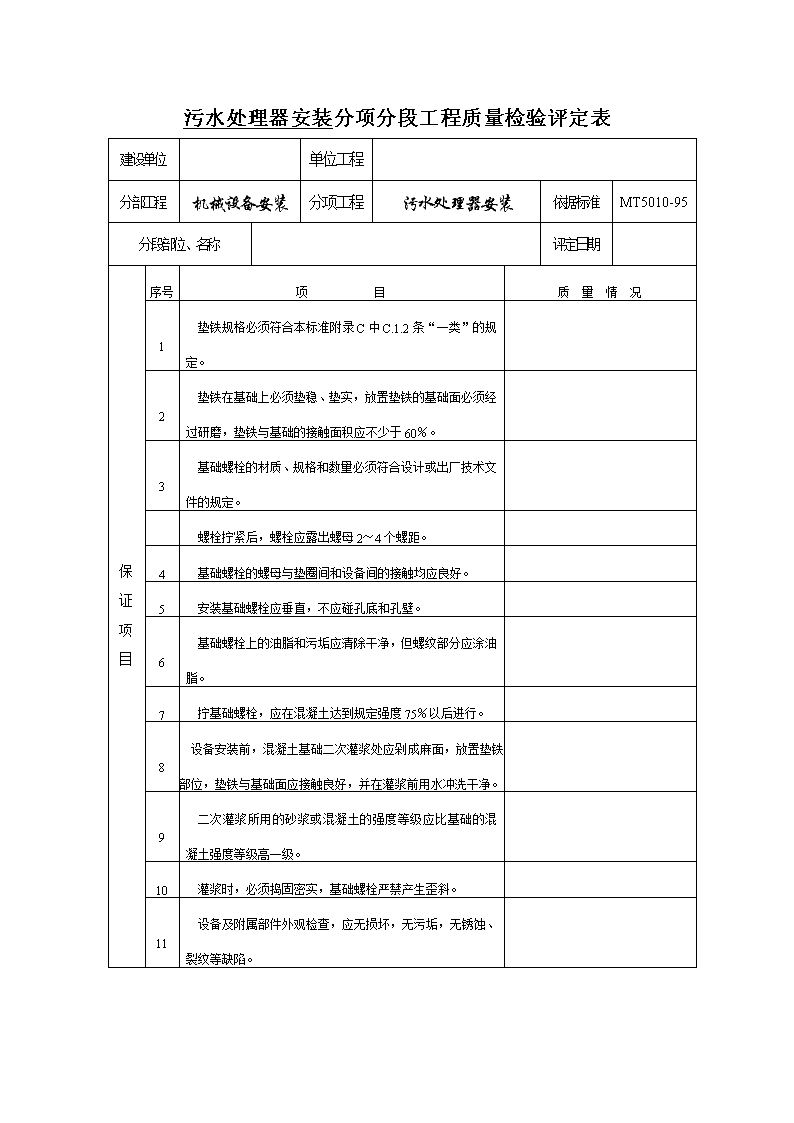

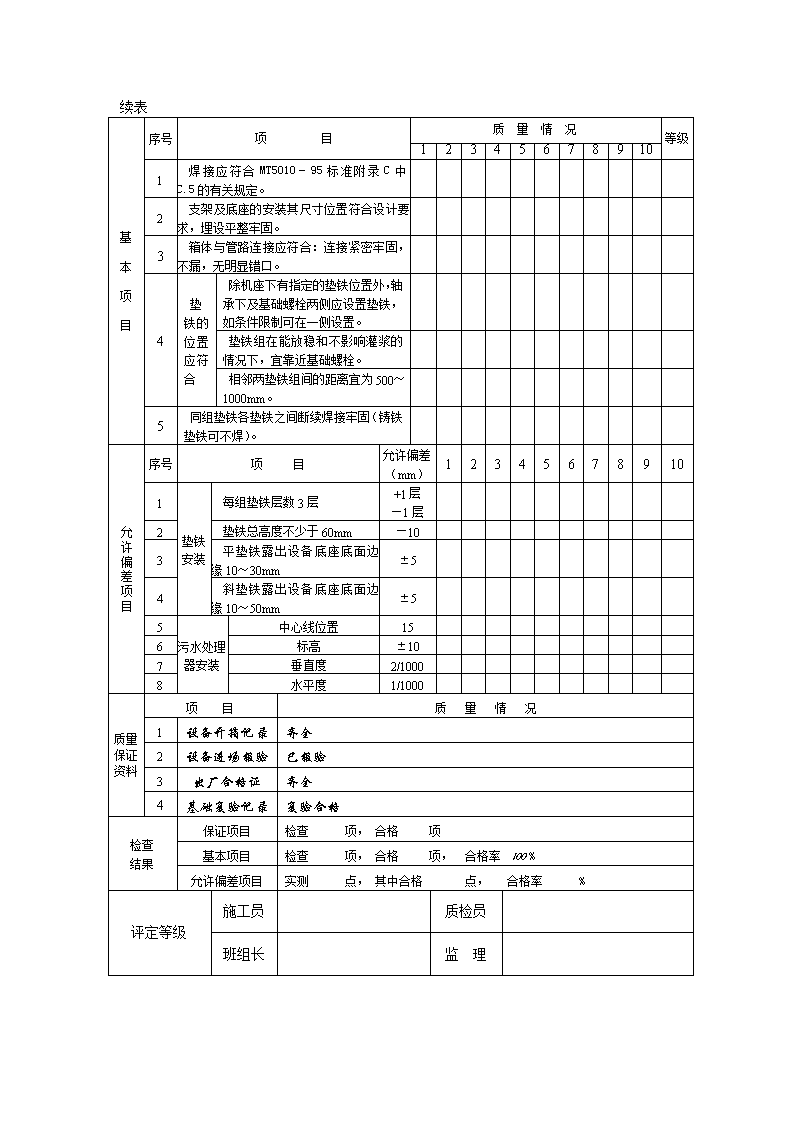

污水处理器安装分项分段工程质量检验评定表建设单位单位工程分部工程机械设备安装分项工程污水处理器安装依据标准MT5010-95分段部位、名称评定日期保证项目序号项目质量情况1垫铁规格必须符合本标准附录C中C.1.2条“一类”的规定。2垫铁在基础上必须垫稳、垫实，放置垫铁的基础面必须经过研磨，垫铁与基础的接触面积应不少于60％。3基础螺栓的材质、规格和数量必须符合设计或出厂技术文件的规定。螺栓拧紧后，螺栓应露出螺母2～4个螺距。4基础螺栓的螺母与垫圈间和设备间的接触均应良好。5安装基础螺栓应垂直，不应碰孔底和孔壁。6基础螺栓上的油脂和污垢应清除干净，但螺纹部分应涂油脂。7拧基础螺栓，应在混凝土达到规定强度75％以后进行。8设备安装前，混凝土基础二次灌浆处应剁成麻面，放置垫铁部位，垫铁与基础面应接触良好，并在灌浆前用水冲洗干净。9二次灌浆所用的砂浆或混凝土的强度等级应比基础的混凝土强度等级高一级。10灌浆时，必须捣固密实，基础螺栓严禁产生歪斜。11设备及附属部件外观检查，应无损坏，无污垢，无锈蚀、裂纹等缺陷。\n续表基本项目序号项目质量情况等级123456789101焊接应符合MT5010－95标准附录C中C.5的有关规定。2支架及底座的安装其尺寸位置符合设计要求，埋设平整牢固。3箱体与管路连接应符合：连接紧密牢固，不漏，无明显错口。4垫铁的位置应符合除机座下有指定的垫铁位置外，轴承下及基础螺栓两侧应设置垫铁，如条件限制可在一侧设置。垫铁组在能放稳和不影响灌浆的情况下，宜靠近基础螺栓。相邻两垫铁组间的距离宜为500～1000mm。5同组垫铁各垫铁之间断续焊接牢固（铸铁垫铁可不焊）。允许偏差项目序号项目允许偏差（mm）123456789101垫铁安装每组垫铁层数3层+1层—1层2垫铁总高度不少于60mm—103平垫铁露出设备底座底面边缘10～30mm±54斜垫铁露出设备底座底面边缘10～50mm±55污水处理器安装中心线位置156标高±107垂直度2/10008水平度1/1000质量保证资料项目质量情况1设备开箱记录齐全2设备进场报验已报验3出厂合格证齐全4基础复验记录复验合格检查结果保证项目检查项，合格项基本项目检查项，合格项，合格率100%允许偏差项目实测点，其中合格点，合格率%评定等级施工员质检员班组长监理
