一体化地埋式污水处理设备电气与控制 2页

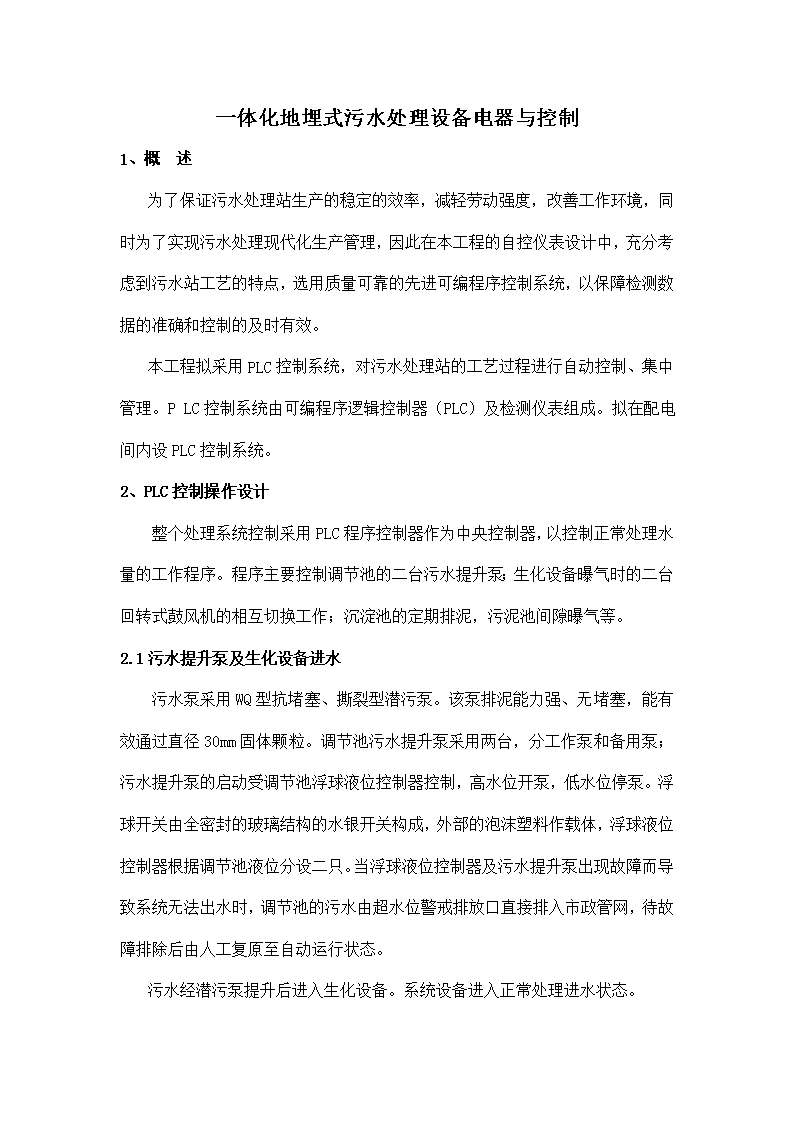

一体化地埋式污水处理设备电器与控制1、概述为了保证污水处理站生产的稳定的效率，减轻劳动强度，改善工作环境，同时为了实现污水处理现代化生产管理，因此在本工程的自控仪表设计中，充分考虑到污水站工艺的特点，选用质量可靠的先进可编程序控制系统，以保障检测数据的准确和控制的及时有效。本工程拟采用PLC控制系统，对污水处理站的工艺过程进行自动控制、集中管理。PLC控制系统由可编程序逻辑控制器（PLC）及检测仪表组成。拟在配电间内设PLC控制系统。2、PLC控制操作设计整个处理系统控制采用PLC程序控制器作为中央控制器，以控制正常处理水量的工作程序。程序主要控制调节池的二台污水提升泵；生化设备曝气时的二台回转式鼓风机的相互切换工作；沉淀池的定期排泥，污泥池间隙曝气等。2.1污水提升泵及生化设备进水污水泵采用WQ型抗堵塞、撕裂型潜污泵。该泵排泥能力强、无堵塞，能有效通过直径30mm固体颗粒。调节池污水提升泵采用两台，分工作泵和备用泵；污水提升泵的启动受调节池浮球液位控制器控制，高水位开泵，低水位停泵。浮球开关由全密封的玻璃结构的水银开关构成，外部的泡沫塑料作载体，浮球液位控制器根据调节池液位分设二只。当浮球液位控制器及污水提升泵出现故障而导致系统无法出水时，调节池的污水由超水位警戒排放口直接排入市政管网，待故障排除后由人工复原至自动运行状态。污水经潜污泵提升后进入生化设备。系统设备进入正常处理进水状态。\n2.2鼓风机风机采用百事德机械（江苏）有限公司生产的回转式鼓风机，该风机噪声小，使用寿命长。污水处理系统中采用二台风机，正常处理水量状态为一用一备，并且在4.0小时内自动交替使用，系统设备进入正常处理曝气状态。当污水调节池内的水位处于低液位时，HC-50S风机能自动进入睡眠状态：即开机10min，停机30min。这样即保证了污水中的溶解氧的含量，又可节约部分电能耗。2.3污泥池曝气污泥池曝气由电磁阀控制，定时间隙运行（每小时进气1次，每次5～8min）。王工：；；
