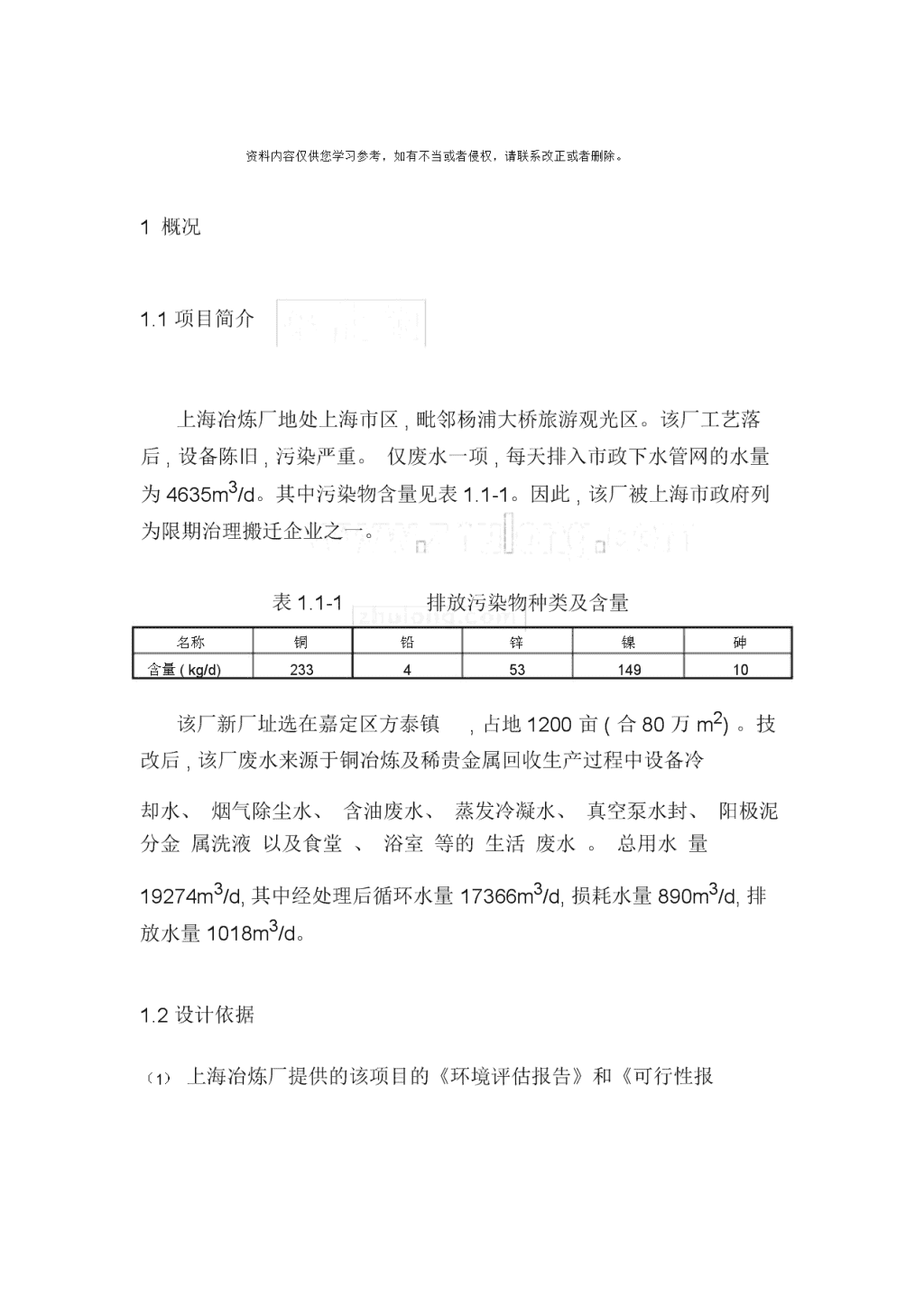

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。1概况1.1项目简介上海冶炼厂地处上海市区,毗邻杨浦大桥旅游观光区。该厂工艺落后,设备陈旧,污染严重。仅废水一项,每天排入市政下水管网的水量为4635m3/d。其中污染物含量见表1.1-1。因此,该厂被上海市政府列为限期治理搬迁企业之一。表1.1-1排放污染物种类及含量名称铜铅锌镍砷含量(kg/d)23345314910该厂新厂址选在嘉定区方泰镇,占地1200亩(合80万m2)。技改后,该厂废水来源于铜冶炼及稀贵金属回收生产过程中设备冷却水、烟气除尘水、含油废水、蒸发冷凝水、真空泵水封、阳极泥分金属洗液以及食堂、浴室等的生活废水。总用水量19274m3/d,其中经处理后循环水量17366m3/d,损耗水量890m3/d,排放水量1018m3/d。1.2设计依据（1）上海冶炼厂提供的该项目的《环境评估报告》和《可行性报\n资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。告》（2）国标GB3838-88《地面水环境质量标准》（3）国标GB4913-85《重有色金属工业污染物排放标准》（4）国标GB8978-88《污水综合排放标准》（5）《上海市工业废水排放试行标准》1.3废水种类及水质水量技改后初始排放的废水种类及水质、水量见表1.3-1表1.3-1废水种类及水质、水量表废水名称及来源水量污染物含量(mg/l)(m3/d)pHCuPbZnAs其它一.轻度污染废水137741.电解区冷却水79007.80.020.030.210.0245℃2.熔炼区冷却水58747.80.020.030.210.0245℃二.中度污染废水43081.鼓风炉冲渣水2007.10.360.680.500.50含渣2.阳极浇铸冷却水18007.40.090.030.210.0240℃3.锅炉烟气除尘水19206.50.020.030.210.02含灰渣4.重油库排水887.80.020.030.210.02含油1%5.生活废水300BOD2005三.重度污染水3001.酸性废水24020.020.030.210.022.重金属废水6031602300100四.合计18382\n资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。1.4处理后水质各类废水经处理后在排放口应符合GB8978-88《污水综合排放标准》和《上海市工业废水排放试行标准》规定的指标值。详见表1.4-1。表1.4-1各类污染物允许排放的最高浓度污染物pHSSBOD5CODCr矿物油动植物油浓度(mg/l)6～970301001020污染物NH-NCuZnNiAsPb3浓度(mg/l)150.52.01.00.51.02轻度污染废水处理这部分废水是以电解设备工艺冷却水和阳极炉冷却水为主的间接冷却排水。从表1.3-1能够看出,由于是冷却用水,基本上没有被污染。经过玻璃钢冷却塔将温度从45℃降到35℃后,大部分的水能够利用。根据生产布局,设计中按熔炼区和电解区两片布置水循环利用设施。水量分布见表2-1。表2-1轻度污染废水水量分布表区域位置总水量平均水量工艺损耗量直接排放量循环水量(m3/d)(m3/h)(m3/d)(m3/d)(m3/d)熔炼区60642531901515723电解区830032940007900合计1436459015113623\n资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。2.1处理流程间接冷却排水处理流程示意图如下:热水池冷却水用水系冷却塔冷水池补充水2.2流程说明冷却水进入系统对设备进行冷却。运行中吸收热量,水温逐渐升高,进入热水池水温已达45℃,用泵提升到冷却塔,经过冷却塔水温可降至35℃,然后进入冷水池与补充水混合后供冷却系统循环使用。为了防止循环系统的结垢和腐蚀,在水中添加缓蚀阻垢剂。2.3主要构筑物设备器材参数和价格估算主要构筑物设备器材参数和价格估算见表2.3-1表2.3-1主要构筑物设备器材参数和价格估算表一.主要构筑物参数和价格估算序号名称容积(m3)位置造价(万元)1热水池343熔炼区12.562冷水池343熔炼区12.563热水池420电解区15.28\n资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。4冷水池420电解区15.28合计152655.68二.主要设备器材参数和价格估算序号名称型号规格数量价格(万元)备注单价总价1水泵220m3/h、13m12台1.0512.6015kw/台、8用4备2冷却塔400m3/h、50kPa1台15.4415.4415kw3冷却塔31台13.8013.8011kw300m/h、50kPa4管阀件6.285液位计4只0.853.406电控系统2.007合计53.52三.工程费用和费率(此项费用未包括土建部分,下同)名称设计费安装费调试费采运费管理费不可预见费合计费率(%)310555331金额(万元)1.615.352.682.682.681.6116.61四.总费用(税金未包括土建部分,下同)名称土建费设备费工程费用税金(3.41%)合计金额(万元)55.6853.5216.612.39128.202.4运行费用运行费用见表2.4-1表2.4-1运行费用表名称缓蚀阻垢剂电费水费人工费合计
