北京污水处理厂中水回用工程介绍样本 6页

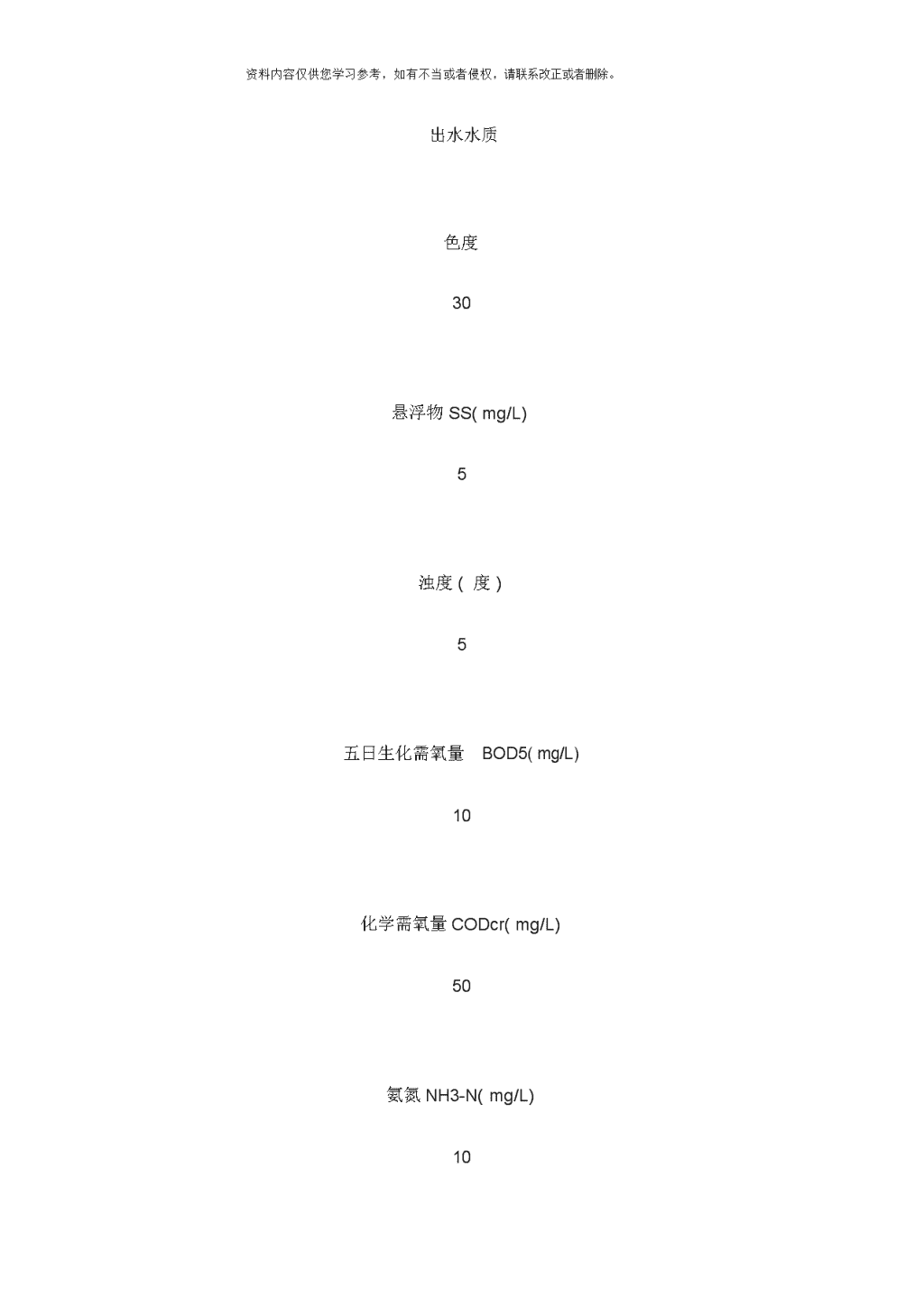

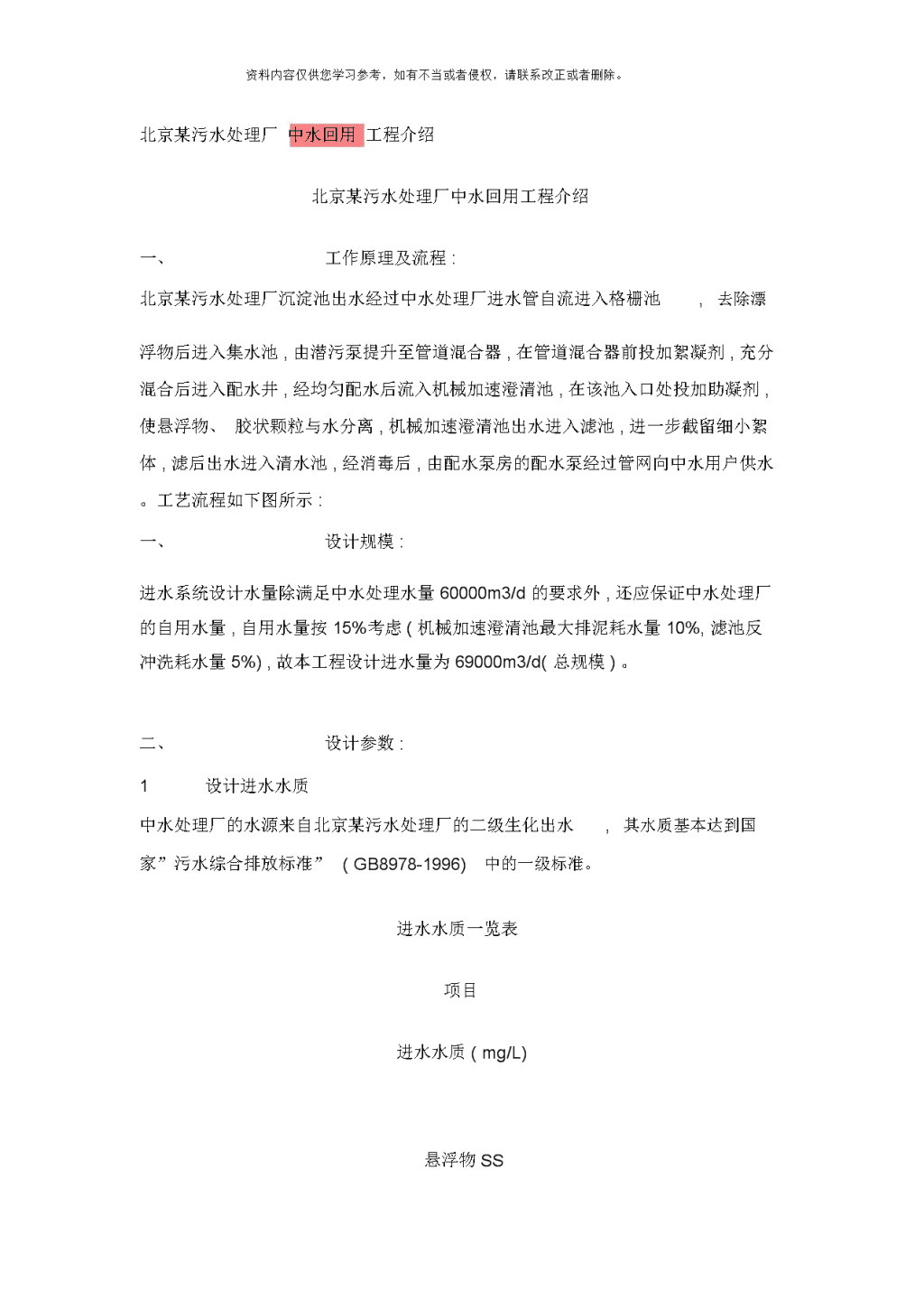

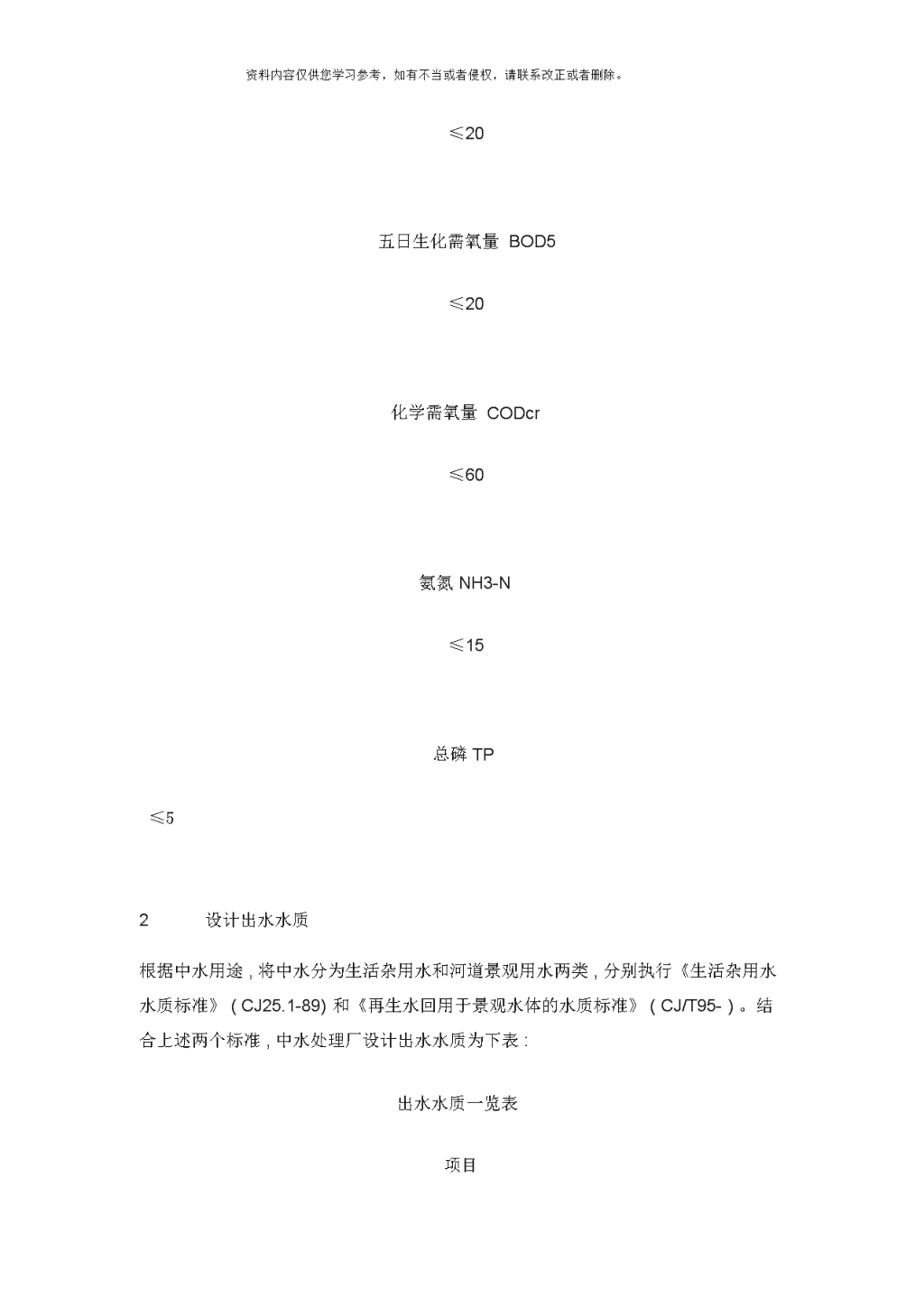

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。北京某污水处理厂中水回用工程介绍北京某污水处理厂中水回用工程介绍一、工作原理及流程:北京某污水处理厂沉淀池出水经过中水处理厂进水管自流进入格栅池,去除漂浮物后进入集水池,由潜污泵提升至管道混合器,在管道混合器前投加絮凝剂,充分混合后进入配水井,经均匀配水后流入机械加速澄清池,在该池入口处投加助凝剂,使悬浮物、胶状颗粒与水分离,机械加速澄清池出水进入滤池,进一步截留细小絮体,滤后出水进入清水池,经消毒后,由配水泵房的配水泵经过管网向中水用户供水。工艺流程如下图所示:一、设计规模:进水系统设计水量除满足中水处理水量60000m3/d的要求外,还应保证中水处理厂的自用水量,自用水量按15%考虑(机械加速澄清池最大排泥耗水量10%,滤池反冲洗耗水量5%),故本工程设计进水量为69000m3/d(总规模)。二、设计参数:1设计进水水质中水处理厂的水源来自北京某污水处理厂的二级生化出水,其水质基本达到国家”污水综合排放标准”(GB8978-1996)中的一级标准。进水水质一览表项目进水水质(mg/L)悬浮物SS\n资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。≤20五日生化需氧量BOD5≤20化学需氧量CODcr≤60氨氮NH3-N≤15总磷TP≤52设计出水水质根据中水用途,将中水分为生活杂用水和河道景观用水两类,分别执行《生活杂用水水质标准》(CJ25.1-89)和《再生水回用于景观水体的水质标准》(CJ/T95-)。结合上述两个标准,中水处理厂设计出水水质为下表:出水水质一览表项目\n资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。出水水质色度30悬浮物SS(mg/L)5浊度(度)5五日生化需氧量BOD5(mg/L)10化学需氧量CODcr(mg/L)50氨氮NH3-N(mg/L)10\n资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。总磷TP(mg/L)1.0阴离子表面活性剂(mg/L)0.5大肠杆菌(个/L)3余氯(mg/L)管网末端不小于0.2四、装配装置:1格栅间及进水泵房全厂设格栅间及进水泵房一座,土建按总规模设计,进水泵按一期规模配置。格栅间安装链板回转式细格栅一台,宽度2.1m,栅条间距为5mm,栅条宽度为5mm,倾角为70°,过栅流量Q=2875m3/h。格栅池尺寸LxB=6.44mx2.20m,池总高5.10m。进水泵房前池长度7.00m,扩散角70°,低坡1:5。\n资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。进水泵房集水池平面尺寸12.00mx4.10m,池总高6.50m。集水池和进水前池的有效容积154.00m3,按最大一台泵(Q=958.33m3/h,二期用)的9.64min水量设计。进水泵房一期安装3台潜水泵,2用1备,型号为250QW520-12.5,流量Q=479.2m3/h,扬程H=12.5m,电机功率30kw,并留有3台二期进水泵机组安装位置。每台进水泵出水管均安装DN350缓闭止回阀及手动蝶阀各1个。2管道混合器混合是净化工艺中的重要环节,凝聚剂要求能迅速均匀地扩散到整个水体。本设计采用静态管道混合器,具有设备简单,混合效果好,无机械部件,维护简便等优点。一期工程安装DN500静态管道混合器1台,水头损失约0.5~0.6m。3配水及污泥井为使后续净水工艺配水均匀,在机械加速澄清池前设置配水井1座,配水井的容积按一期规模设计。机械加速澄清池的排泥进入污泥井,当污泥液位达到水深1.85m,由潜污泵将污泥送至北京某污水处理厂污泥浓缩池,与污水处理厂污泥统一进行处理。污泥井设置1台潜污泵,型号50QW12.5-22A,流量Q=11.1m3/h,H=17.5m,P=1.5kw。污泥井的容积按一期规模设计。配水井与污泥井合建,为同心圆套筒式,内筒为污泥井,外筒为配水井,外筒直径5.20m,内筒直径2.40m,内外筒高度均为3.80m。4机械加速澄清池按处理水量23000m3/d设计,的自用水量)。数量2座,每座设计处理水量11500m3/d(含15%机械加速澄清池系混合、絮凝、澄清于一体的净水构筑物。其功能是在去除原水中的胶体、悬浮颗粒的同时,去除部分有机物、磷与少部分氨氮,使出水水\n
