内蒙供热管道施工组织设计 34页

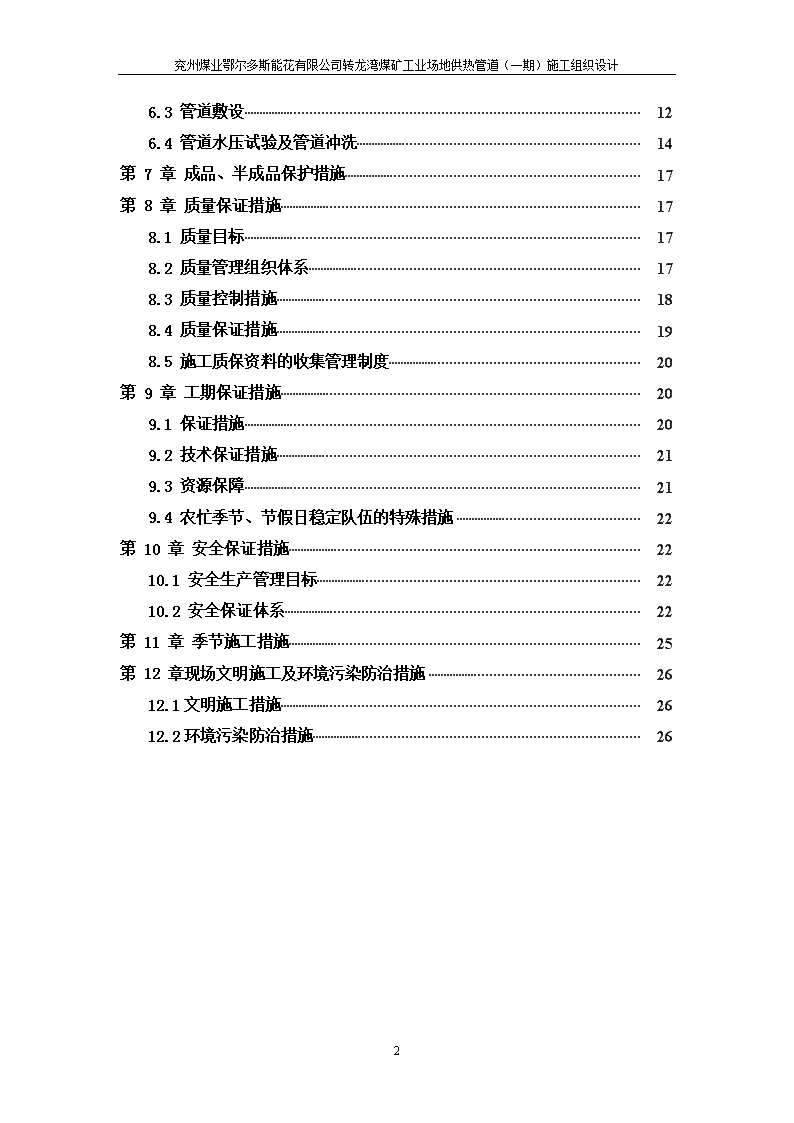

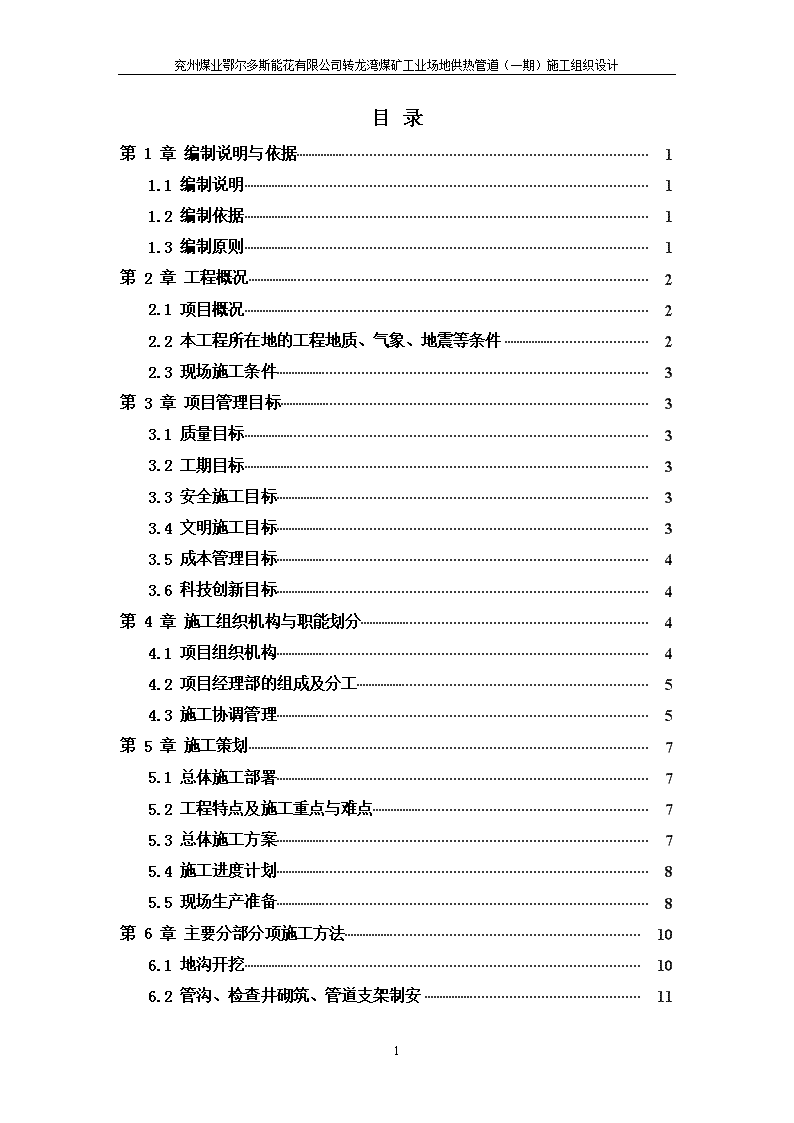

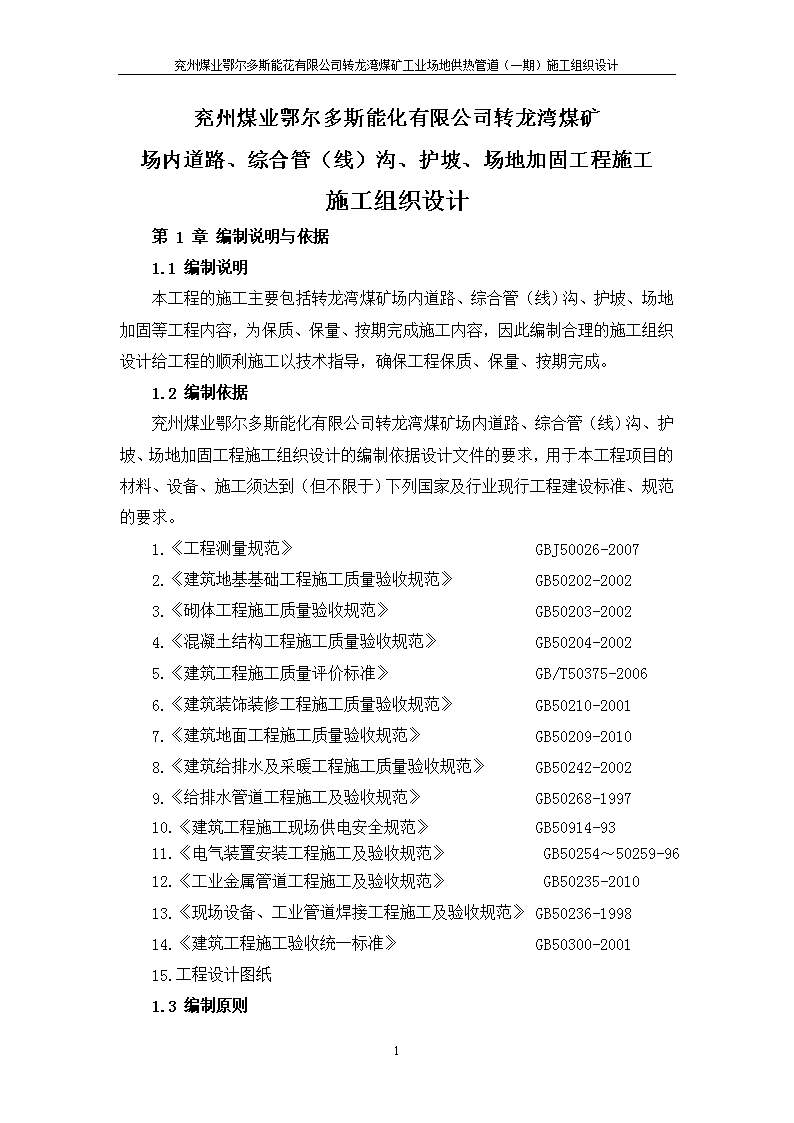

'兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计目录第1章编制说明与依据11.1编制说明11.2编制依据11.3编制原则1第2章工程概况22.1项目概况22.2本工程所在地的工程地质、气象、地震等条件22.3现场施工条件3第3章项目管理目标33.1质量目标33.2工期目标33.3安全施工目标33.4文明施工目标33.5成本管理目标43.6科技创新目标4第4章施工组织机构与职能划分44.1项目组织机构44.2项目经理部的组成及分工54.3施工协调管理5第5章施工策划75.1总体施工部署75.2工程特点及施工重点与难点75.3总体施工方案75.4施工进度计划85.5现场生产准备8第6章主要分部分项施工方法106.1地沟开挖106.2管沟、检查井砌筑、管道支架制安1132 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计6.3管道敷设126.4管道水压试验及管道冲洗14第7章成品、半成品保护措施17第8章质量保证措施178.1质量目标178.2质量管理组织体系178.3质量控制措施188.4质量保证措施198.5施工质保资料的收集管理制度20第9章工期保证措施209.1保证措施209.2技术保证措施219.3资源保障219.4农忙季节、节假日稳定队伍的特殊措施22第10章安全保证措施2210.1安全生产管理目标2210.2安全保证体系22第11章季节施工措施25第12章现场文明施工及环境污染防治措施2612.1文明施工措施2612.2环境污染防治措施2632 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计兖州煤业鄂尔多斯能化有限公司转龙湾煤矿场内道路、综合管（线）沟、护坡、场地加固工程施工施工组织设计第1章编制说明与依据1.1编制说明本工程的施工主要包括转龙湾煤矿场内道路、综合管（线）沟、护坡、场地加固等工程内容，为保质、保量、按期完成施工内容，因此编制合理的施工组织设计给工程的顺利施工以技术指导，确保工程保质、保量、按期完成。1.2编制依据兖州煤业鄂尔多斯能化有限公司转龙湾煤矿场内道路、综合管（线）沟、护坡、场地加固工程施工组织设计的编制依据设计文件的要求，用于本工程项目的材料、设备、施工须达到（但不限于）下列国家及行业现行工程建设标准、规范的要求。1.《工程测量规范》GBJ50026-20072.《建筑地基基础工程施工质量验收规范》GB50202-20023.《砌体工程施工质量验收规范》GB50203-20024.《混凝土结构工程施工质量验收规范》GB50204-20025.《建筑工程施工质量评价标准》GB/T50375-20066.《建筑装饰装修工程施工质量验收规范》GB50210-20017.《建筑地面工程施工质量验收规范》GB50209-20108.《建筑给排水及采暖工程施工质量验收规范》GB50242-20029.《给排水管道工程施工及验收规范》GB50268-199710.《建筑工程施工现场供电安全规范》GB50914-9311.《电气装置安装工程施工及验收规范》GB50254～50259-9612.《工业金属管道工程施工及验收规范》GB50235-201013.《现场设备、工业管道焊接工程施工及验收规范》GB50236-199814.《建筑工程施工验收统一标准》GB50300-200115.工程设计图纸1.3编制原则32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计本施工组织设计编制遵循以下原则：1、保证重点，统筹安排。2、依据工程项目的内容，科学地安排施工程序，合理组织施工，确保各项施工活动紧密衔接，加快施工进度，缩短工期。3、选用先进的施工技术，合理选择施工方案，保持质量体系并使之有效运行，确保安全生产和提高工程质量。4、提高机械化程度，减轻劳动强度和提高劳动生产率。第2章工程概况2.1项目概况建设地点：兖州煤业鄂尔多斯能化有限公司转龙湾煤矿项目现场地址：鄂尔多斯市伊金霍洛旗纳林陶亥镇工程内容：场内道路、场地、管沟、给排水管网、地面消防管路、挡土墙、护坡、场地加固等工程，具体工作内容详见施工图纸。工期要求：360日历天2.2本工程所在地的工程地质、气象、地震等条件1、工程地质条件转龙湾煤矿位于内蒙古自治区鄂尔多斯市境内，行政区划隶属鄂尔多斯市伊金霍洛旗纳林陶亥镇管辖，位于东胜区南东约30km。转龙湾煤矿位于鄂尔多斯高原东北部，地形总体趋势西高东低、北高南低，标高1183-1405m。主要为风积、沙漠地貌，只有在虎石沟、郭家村、乔家圪旦、秦家圪旦、东乌兰木伦河、公捏尔盖沟两侧零星有地层出露。区内现已无常年性地表水体，最大的沟谷为转龙湾井田西部的东乌兰木伦河，较大的沟谷还南部的公捏尔盖沟，各沟谷在雨季常形成季节性地表流水，暴雨过后可形成短暂的洪流。2、气象条件转龙湾煤矿属半干旱、半沙漠大陆性气候，冬季寒冷，夏季炎热，冬春两季多风沙，具高原寒暑剧变的特点，每年11月份至次年6月份为风季，以西北风为主，年平均风速3.4m/s，最大风速可达24m/s，最大沙尘暴日为40天/年。雨季集中于七、八、九三个月，年平均蒸发量2492.1mm，年平均气温6.2℃32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计，最高气温36.6℃，最低气温-29.6℃，最大冻土深度2.04m，冰冻期159天，无霜期147天。3、地震条件：根据GB18306-2001图A1《中国地震动峰值区划图》得知，本地区地震动峰值加速度（g）为0.05，对照烈度为6度设防区。2.3现场施工条件施工现场内无不良地质现象分布，工程施工时可形成独立的区域。施工现场的“三通一平”工作已由建设单位完成；施工用水、用电均可从施工现场附近的工厂区引出。综上本项目工程已具备开工条件。第3章项目管理目标3.1质量目标工程一次验收合格，各分部分分项工程符合现行国家有关工程施工验收规范及行业相关现行标准要求，单位工程质量合格率100%。3.2工期目标以建设单位签发的开工报告为依据，计划工期总天数360日历天，坚决在合同工期内完成并交付使用。3.3安全施工目标为了贯彻“安全第一，预防为主”的方针，强化施工现场安全生产，消除施工中的因公伤亡事故，为职工提供一个良好的工作环境。特制定本施工项目的安全预控管理目标。1、伤亡控制指标：死亡率为零、重伤率为零、月轻伤频率0.2‰以下，杜绝死亡事故的发生。2、安全生产目标：施工现场管理必须符合部颁标准（JGJ59—99）的要求，得分率必须达到80%以上。3、安全管理人员持证率100%，特殊工种持证上岗率100％，施工现场安全各项设施合格率100%，安全防护设施使用率100％，劳动保护用品及防护用品合格率100%，发放、使用率100%。3.4文明施工目标1、严格按工程所在地关于建筑工程施工现场管理的相关规定组织施工，搞好现场文明施工管理工作，确保场容整洁。232 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计、采取有效的施工管理措施，加强现场文明施工管理，真正把本工程创建成“便民、利民、为民”工程，确保承包合同对现场文明施工的管理要求。3、按照创建工程所在地文明工地的管理目标，对施工现场开展综合治理，争创省级“文明工地”。3.5成本管理目标工程施工过程中，项目部贯彻公司成本管理文件精神，制定了加强计划控制实施工期成本优化方案、加强施工组织减少间接费用支出、加强机械管理减少机械使用费、加强材料管理减少材料浪费、采用先进的施工工艺提高工效降低成本的成本管理目标。3.6科技创新目标为贯彻“科技兴企”战略，根据本工程实际情况，项目部把技术改造、技术攻关、新技术的应用与推广等科技创新项目应用于本工程，实现厂区内管沟挖建及管道敷设、管道试验顺利完成的工作目标，达到建设单位和施工单位的双赢。第4章施工组织机构与职能划分4.1项目组织机构工程组织管理机构为兖矿集团东华建安分公司机电安装队。项目部对工程实施全过程的直接管理，负责工程的质量、安全、进度、成本、文明施工等方面的管理工作，对建设单位全面负责。项目管理体系表：32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计4.2项目经理部的组成及分工项目经理部组成表名称姓名职务职称主要承担过的项目项目经理刘学队长工程师兖矿社区综合管网等项目副经理赵强队长助理工程师兖矿社区、孟楼供水综合管网技术主管苗连祥技术主管工程师兖矿社区、孟楼供水综合管网技术员穆洪雨技术员工程师兴隆矿棚户区改造工程安全管理白可庆安监员兖矿社区综合管网质量管理杜文步质检员助工兖矿社区综合管网材料管理穆洪雨材料员工程师兖矿社区综合管网设备管理张培平设备管理员兖矿社区综合管网现场负责人赵强工程师兖矿社区、孟楼供水综合管网4.3施工协调管理1、与业主方的工作协调（1）严格按照施工合同约定的质量标准及工期要求及业主审核批准的“施工组织设计”组织施工和管理。（2）服从业主的指挥与协调，积极配合业主完成现场定位放线及“三通一平”工作。（3）施工中需设计更改，必须先征得业主同意，再报设计院认定。（4）主要材料采购，装饰材料安装工程等定额未计价材料，必须经业主看样认定，方可采购。（5）隐蔽工程必须经业主现场检验、认定、办理签证，方可隐蔽。2、与监理工程师的工作协调（1）我公司将积极配合监理工程师及现场监理代表履行他们的所有权力。（2）根据合同中明确规定的永久性工程图纸，施工进度计划，施工组织设计等文件及时提交给监理工程师批准。（332 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计）在施工全过程中，严格按照经业主及监理工程师批准的“施工组织设计”进行工程的质量管理。在单位“自检”的基础上，接受监理工程师的验收和检查，并按照监理的要求予以整改。（4）所有进入现场的成品、半成品、材料，均主动向监理工程师提交产品合格证或质保书，应按规定使用前进行物理化学试验检测的材料，主动递交检测结果报告，使所使用的材料、设备不给工程造成浪费。（5）严格执行“上道工序不合格，下道工序不施工”的准则，使监理工程师能顺利开展工作。对可能出现的工作意见不一情况，遵循“先执行理工程师的指导意见后予以磋商统一”的原则，在现场质量管理工作中，维护好监理工程师的权威性。3、与设计单位的工作协调（1）工程开工前，我们即与设计院联系，进一步了解设计意图及工程要求，根据设计意图提出我们的施工实施方案。（2）参加图纸审查，协助业主向设计院提出建议，完善设计内容和材料选型。（3）在施工中，及时会同业主、设计院按照总进度与整体效果要求，进行部位验收、中途质量验收、竣工验收等。（4）凡图纸需更改设计和图中不明确及错、漏、碰、缺之设计部分，必须办理设计变更单，设计人员签字认可，严禁擅自改动。 4、安装与土建施工配合（1）安装施工指定1-2名专业施工人员负责与土建施工商协商。（2）协调的重要的工作内容；A.施工进度计划的安排；B.安装工程与土建工程在实际施工中发生平面位置、标高相互矛盾时要及时处理；C.安装工序与土建工序发生矛盾时要及时处理。5、协调方式（1）在土建和安装部分设置一名兼职联络员负责向对方通报工程进展情况以及相互商议下一步工作的配合情况（如预留、预埋、孔洞等）。同时对现场每一员工均应作好成品保护教育，以保证产品质量。（232 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计）项目经理部将会同业主方代表定期（半月）或不定期组织对工程质量、现场标准化、安全生产、文明施工、计量状况、工程档案资料、原材料等进行检查，制定必要的奖罚制度，奖优罚劣，直至合同中断为止。第5章施工策划在合同规定的工期内、确保工期、安全、质量的情况下为业主提供质量合格的产品，实现建设单位和施工单位的双赢。为了规范项目实施过程中的各项管理，达到项目预期的期望，在项目开工前进行项目策划，并编制《项目实施指导手册》用以指导项目实施的各项活动，规避各种风险。5.1总体施工部署根据工程的施工内容：转龙湾煤矿场内道路、综合管（线）沟、护坡、场地加固工程施工等，本工程采取“项目法”原则进行施工组织和管理，在项目经理部中设立工程技术组、施工计划组、安全监督组、行政后勤组和施工班组等职能部门，实行施工统一管理。建立一套严格的技术管理制度（如技术交底制度、各级安全责任制、资料整理保管制度等）。对工程施工安全实行严格的技术监督和管理，从制度和组织上给予保证，在施工中结合情况配置先进的施工机械设备。改进施工工艺，提高机械化施工水平，从而提高生产率和工程施工安全保证。5.2工程特点及施工重点与难点1、地沟开挖地沟施工时应切实做好措施防范地面水渗入沟内，按照地沟平明图上设计的纵向坡度施工；开挖不通行地沟、半通行地沟、通行地沟时，使用的挖掘机设备较多，地沟分布线较长且地质条件复杂，造成现场指挥不便，故管沟要分段施工，负责每段管沟施工内容的人员应由技术熟练、责任心强的人员担任，且在施工前应进行交底，在施工过程中，派专人监护。2、管道水压试验管道安装完毕后，应按照有关规程、规范进行水压试验。由于管线较多、管线较长，试验前按照先主线后支线的原则分段进行水压试验，切实做好试验过程中对人员、设备、材料的安全保护。5.3总体施工方案为保质、保量、按期完成施工内容，制定本工程总体施工顺序：测量放线→土方开挖→地沟砌筑→砌体施工（砌筑检查井、管道支架预埋）→管道支架制安（含除锈、刷漆）→敷设管道→管道附件安装→水压试验→32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计管道防腐保温→管道冲洗→试运行5.4施工进度计划工程进度计划详见工程施工进度计划网络图。5.5现场生产准备1、施工技术准备（1）开工前，施工负责人组织技术人员健全本工程所需的图纸、有关标准规范等技术文件，并组织施工人员学习和掌握。（2）确定施工顺序和主要的施工方法。（3）由技术、安全管理人员对所有施工者进行技术交底。2、现场准备（1）熟悉现场情况，事先考虑施工时操作地点周围对工程进行可能造成的影响，并提前坐出应对方案。（2）现场负责人与建设单位联系，接通施工用临时水、电源。（3）清理施工现场，设置现场加工及施工机具、材料堆放场地。3、劳动力配置工种挖掘工机安工管道工电工电焊工测量工普通工人数10104082062032 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计4、物资配置（1）主要施工机具序号名称规格单位数量备注1吊车16t/50t台2/2租用2挖掘机ZX8-2台4租用3电焊机WSE-400BX300台1212完好4氩弧焊机台4完好5气割工具套10完好6砂轮切割机Ф400台6完好7角向磨光机Ф100台6完好8内向磨光机台6完好9电动坡口机S9-2型台4完好10手拉葫芦5t/10t/20t台20/10/4完好11千斤顶10t/20t10/10完好12X探伤机2005X射线台2完好13试压泵SY36台4完好14空气压缩机0-8kg/台4完好15烘干箱保温桶YHX-30台个46完好（2）主要量具序号名称规格单位数量备注1水准仪S3台1完好2经纬仪J2台1完好3百分尺块1完好4塞尺4#把2完好5接地摇表块1完好6绝缘摇表块1完好7万用表块1完好32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计第6章主要分部分项施工方法6.1地沟开挖1、施工准备（1）检查施工现场生产准备情况：准备完毕，可以开工。（2）施工人员安排具体各工种人员安排见下表：序号工程施工阶段工种投入劳动力情况1测量放线测量员62挖掘机开挖挖掘机司机33辅助施工壮工84安全检查安全员22、施工方法（1）施工准备①配备项目管理人员，选调施工机组组成强有力的施工队伍。明确施工任务划分，进行施工人员、设备调配。②对施工人员进行思想教育，要求每个管理者和施工人员必须树立良好的管道工人形象，从生活作风、社会道德，尊重少数民族地区的风俗习惯，能够体现出当代建设者的精神外貌。③对全体施工人员进行HSE教育，针对本工程施工和地理条件、地理环境的特殊条件，教育职工树立“安全第一”的思想意识和环保意识。④施工设备检修、保养。根据设备配置计划，分批进行检修、保养，并根据设备状况确定自检、自修或进厂维修完毕。（2）施工顺序管沟开挖的质量对管道的敷设质量影响较大，沟深达不到设计要求，将影响以后的安全运行。管沟开挖要依图进行，如遇见和图纸不符情况应及时上报监理，得到监理指令后方可进行开挖。①首先对图纸所定管位进行探测，探测分仪器探测和挖坑探测，探明管位下方有无其他管线、光缆等障碍物。探测结果汇总后制定出穿越障碍物得方案方可进入下步程序。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计②放线：管位为中线，放出管沟放坡的边线，在保证管沟深度的前提下，以保证不塌方为宜。③所用设备及材料：推土机、单斗别挖掘机、轮斗挖沟机、空气压缩机、抽水泵、风钻、钻杆、铁镐、铁锹、撬杠、顶木等。④管沟开挖a.在管沟开挖前，按规范和设计图及现场的土质情况确定管沟的边坡比b.开挖时，质量检查员一定要始终进行监督检查，对不符合质量要求的地方（如坡比、挖深等）及时整改，确保各项指标均达到规范和设计要求。c.开挖时挖出的土石方应放在施工的另侧，距管沟边不小于1米。d.如遇见岩石或硬质土层时，沟底深度应超挖0.2m，满足细土回填的深度。e.地下水位小于沟底深度地段，及挖深超过5米得管沟开挖，应进行坡比试验，并由监理确定，否则应采取井点降水或打钢板桩等措施。f.遇见地下障碍物时，障碍物两侧3米应进行人工开挖。重要设施要征得主管部门同意，并在其监督下进行。6.2管沟、检查井砌筑、管道支架制安1、放线圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。开挖沟槽比较深时为防止塌方，放线时要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。2、砌筑（1）地沟材料一般为砖砌，但地沟编号（G××）在G96（含）以后和穿挡土墙、护坡处均为钢筋混凝土地沟。地沟编号（G××）在G96前的不通行地沟的配筋参照国标图集03R411-2《室外热力管道地沟》中钢筋混凝土配筋详图。地沟顶部的最小覆土深度（hf）为0.5m，检查井的为0.3m。特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀。（2）勾缝：井壁应进行勾缝，随砌随勾缝，勾缝采用1：2(防水)水泥砂浆在砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管道与井壁衔接处应严密。（3）流槽。流槽与井室同时进行砌筑。流槽表面采用20mm32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计厚1:2.5水泥砂浆抹面，压实抹光，与上下游管道平顺一致以减少摩阻。（4）安装盖板、井圈、井盖。检查井砌筑或安装至规定高程后，应及时浇筑或安装盖板、井圈盖好井盖。检查井施工完毕后，应加强养护，混凝土及砂浆未达到设计强度前不得进行回填，如有特殊要求，由设计人员确定回填时间并提出相应的技术保障措施。3、管道支架制安（1）管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求并注意减少管道的振动；另外还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省材质。（2）有膨胀要求的管道，在不允许有任何位移的地方应设置固定支架，在水平管道上只允许管道单向水平位移的地方应装设导向支架或活动吊架，在管道具有垂直位移的地方应装活动支架。水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架）以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。（3）管道的滑动、固定支座一级混凝土支墩的制作参照图集97R412《室外热力管道支座》。（4）沟内蒸汽机热水管道支架及混凝土支墩的最大跨距不应超过下表给出的数值：公称直径2532-40506580100125150200最大跨距1.72.02.53.03.54.04.55.06.5凝结水管道的最大跨距不应超过6.0m。6.3管道敷设为加快施工进度，管道敷设采用汽车吊进行吊装。管道支架在吊装前应复检土建的基础标高、外形尺寸是否符合设计要1、管道的组对、焊接（1）管道的组对：管子对口时应在距接口中心20mm处测量管子的平直度。当管子公称直径大于100mm时允许偏差为2mm,管道组对前应对管口周围15mm范围内的内外表面的油漆、铁锈、毛刺等污物清理干净，并按要求制作坡口，然后打磨坡口及坡口周围15mm范围使其露出金属光泽。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计管子对口不得采用强力对口、加热管子、加偏垫或多层垫的方法来消除接口断面的空隙、偏差、错口或不同心等缺陷。管道在地沟内的组对方法同前，其安装的允许偏差如下表所示：项目管径（mm）允许偏差（mm）坐标≤DN20040标高≤DN200±25水平管平直度≤DN2003L‰，最大40成排管间距≤DN20015管道的坡口宜采用机械方法切割，当采用氧-乙炔火焰切割时，切口表面应平整、无裂纹、重皮、毛刺、凸凹，表面的熔渣、氧化物、铁屑应磨去，切口端面倾斜偏差不应大于管子外径1%，且不得超过3mm。所有钢管焊接采用坡口焊接，因管径较小，采用单面坡口。（2）管道组对的要求:管道组对前，应保证管道内部的清洁度。在组对前，对于管道内部用10号铁丝捆上棉纱，在管道的两端用人工反复来回拖动棉纱，直到管道的内口无杂物、泥砂、浮锈等物。在管道组对之前再次检查管道内部有无杂物。确定管道内部无杂物时，再进行组对管道。（3）管道焊接管道焊接接头的坡口，经检查符合技术要求后，方可进行管道焊接，还应符合下列规定：在雨天，下雪及刮风气候下进行焊接时，焊接部位必须有相应的遮护条件。低温条件下焊接时，应如下表规定：钢号允许焊接的最低环境温度预热要求常温低温含碳量≤0.2％的碳钢管-30℃＞-20℃可不预热＜-20℃预热100-150℃含碳量＞0.2％-0.3％的碳钢管-20℃＞-10℃可不预热＜-10℃预热100-150℃凡参与工业管道焊接的焊工，应持有效的焊工合格证。焊接分为转动焊和固定焊两种形式，转动焊焊接时，32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计可利用手动葫芦等工具辅助管子转动；固定焊焊接时对于小管径管道可利用手动葫芦等工具,将管子提高地面一段距离（h≤200mm）后焊接管子底部。2、压力管道焊接质量控制措施（1）焊接材料质量控制：压力管道用焊接材料必须有生产厂家出具的有效的质量保证书,对进场的管道验收合格后方可投入使用。（2）焊接工艺①打底：选用氩弧焊打底，由下往上施焊，点焊起、收尾处用角磨机打磨出适合接头的斜口。整个底层焊缝必须均匀焊透，不得焊穿。氩弧打底必须先用试板试焊，检查氩气是否含有杂质。底部焊缝焊条接头位置可用角磨机打磨，严禁焊缝底部焊肉下塌、顶部内陷，并应及时进行打底焊缝的检查和次层焊缝的焊接，以防产生裂纹。②中层施焊：底部施焊完后，清除熔渣、飞溅物并进行外观检查，发现隐患必须磨透清除后重焊，焊缝与母材交接处一定清理干净。焊缝接头应与底层焊缝接头错开不小于10mm，该层选用焊条直径为Φ3.2（焊条材料和直径根据管材的材质和规格来确定）。③盖面：该层选用焊条直径为Φ3.2。焊接时视其焊缝已焊厚度而选用。每根焊条起弧、收弧位置必须与中层焊缝接头错开，严禁在中层焊缝表面引弧，该盖面层焊缝应表面完整，与管道圆滑过渡，焊缝宽度为盖过坡口两侧约2mm，焊缝加强高度为1.5-2.5mm,焊缝表面不得出现裂纹、气孔、夹渣、熔合性飞溅等。焊接完毕，清理熔渣后，用钢丝刷清理表面，并加以覆盖，以免在保温、防腐前出现锈蚀。④焊缝焊接过程中，设专人记录，对每个焊缝的材质，管道规格，焊接过程中的电压、电流、时间,焊工编号及姓名，外界温度，焊前预热及焊后热处理进行详细记录。⑤压力管道焊接完毕后，对所有焊缝进行外观检查,检查完毕后按比例进行无损检测，无损检测包括焊缝表面无损检测和焊缝内部无损检测。6.4管道水压试验及管道冲洗1、系统的试压试验（1）32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计试验前的准备：管道安装完毕后试验之前，应由施工质检人员按设计要求进行一次全面彻底的清查核对工作，检查内容包括：工艺管道实物安装工作是否按设计要求全部完成，所安装的管道、管件、法兰、阀门、垫片是否符合设计要求的规格、型号、材质、平面空间布置，有正反方向要求的阀门、过滤器等介质流向是否与设计安装方向相符。对检查出来与设计要求不相符者应及时整改。并且对管道支吊架也按设计要求进行检查。（2）试验前应将不能参与试验的设备、仪表、阀门、管件进行隔离。（3）管道试验步骤：①连接：将试压设备与试压的管道系统相连，试压用的各类阀门、压力表安装在试压系统中，在系统的最高点安装放气阀、在系统的最低点安装泄水阀。②灌水：打开系统最高点的放气阀，关闭系统最低点的泄水阀，向系统灌水，试压用水应使用纯净水。待排气阀连续不断地向外排水时，关闭放气阀。③检查:系统充水完毕后，不要急于升压，而应先检查一下系统有无渗水漏水现象。④升压：充水检查无异常，可升压，升压用电动试压泵，升压过程应缓慢、平稳，先把压力升到试验压力的一半，对管道系统进行一次全面的检查，若有问题，应泄压修理，严禁带压修复。若无异常，则继续升压，待升压至试验压力的3/4时，再作一次全面检查，无异常时再继续升压到试验压力，一般分2～3次升到试验压力（管道的试验压力为设计压力的1.5倍）。⑤持压：当压力达到试验压力后，稳压10min，再将压力降至设计压力，停压30min，以压力不降、无渗漏为合格。⑥试压后的工作试压结束后，应及时拆除盲板、膨胀节限位设施，排尽系统中的积水。（4）严密性试验。液压严密性试验在进行液压强度试验合格以后，将管道系统压力降至设计指定的严密性试验压力，进行全面检查，以2小时压降不超过0.03MPa为严密性试验合格。（5）系统试压时必须在有建设单位代表、专检员、施工员在场时进行，试验成功后，当即填写试验记录表。2、系统冲洗：冲洗管道时以系统内可能达到的最大压力和流量进行，并保证水的流速不小于1ｍ/ｓ～1.532 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计ｍ/ｓ，水冲洗应连续进行。当设计无规定时则以出口处的水色和透明度与入口处相同，且无絮状物为合格。3、阀门、压力仪表安装阀门安装前应检查填料压盖螺栓必须有足够的调接余量，法兰或螺纹连接的阀门应在关闭状态下安装。阀门安装前应按设计文件核对阀门的型号、规格，并应检查阀门开启是否灵活。阀门安装前不得采用强紧螺栓的方法来缩小间距，法兰上各螺栓的受力应均匀。（1）法兰垫片的安装安装时应对法兰密封面及密封垫片进行外观检查，不得有影响密封性能的缺陷存在，法兰连接时应保持平行，其偏差不能大于法兰外径的1.5%,且不大于2mm,不得采用强紧螺栓的方法消除歪斜，法兰连接时应保持同轴，其螺栓孔中心偏差一般不超出孔径的5%，并保持螺栓自由穿入。垫片安装时按设计要求涂上要求的涂剂，软垫片周边也应整齐，垫片尺寸应与法兰密封面相符允许偏差如下：密封形式允许偏差平面型凹凸型内径外径内径外径＜125+2.5-2.0+2.0-1.5≥125+3.5-3.5+3.0-3.0法兰连接应使用同一规格螺栓，安装方向一致。紧固螺栓应对称均匀，松紧合适，紧固后外露长度不大于2倍螺距。螺栓紧固后应与法兰紧贴，不得有锲缝，如需加垫圈时每个螺栓不应超过一个。6.5管道防腐保温管道、支架的防腐应在压力试验合格后进行，保温在刷漆后进行，对系统的管道及部件除锈后刷红丹漆两道；管道支吊架除锈后刷红丹漆两道，灰色调和漆两道。对阀门的保温结构应易于拆除。热水管道的保温材料采用酚醛泡沫塑料管壳（110℃-70℃的高温水管道保温厚度、60℃-50℃的低温水管道保温厚度见设计图纸），蒸汽管道的保温材料采用硅酸镁与酚醛泡沫塑料复合保温材料（内层硅酸镁30mm、外层酚醛塑料泡沫30mm32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计），地沟内的保温材料外护层均为复合铝箔，凝结水管道不保温。第7章成品、半成品保护措施为了有效防止过程产品因保护失控而造成的质量缺陷，避免返工和修补损失，从而最终向业主单位提供符合《规范》和《验标》要求的满意工程，并实现对业主单位的投标承诺，全部工程确保实现“一次成优、全面创优”的质量目标，防止施工过程中因保护不当而造成成品（半成品）损坏及二次污染，加强劳动成果保护，提高现场文明施工水平及机组整体移交水平，特制订本规定。1、成品保护责任（1）对施工范围内的对已进行工序交接的全部设备及土建基础进行全方位的防护；（2）制订有效的成品保护措施，经工程计划部批准并实施。（3）在编制方案、措施、作业指导书时，必须将成品保护作为一项内容进行编制，如有需要单独编制的成品保护措施，由工程计划部和质量管理部审核，总工（副总）批准后实施。2、成品保护措施（1）对安装完毕的仪表、取样管等非定型的小口径管道不准碰撞，踩压；不准在已安装完毕的管道上随意用火焊开孔。（2）对已施工完的设备及管道保温的保温层、保护层不应随意踩压、拆卸损坏，如必须拆卸需办理手续。（3）对现场已安装完毕的设备、粉刷后的墙壁表面，禁止在其上部乱写乱画，禁止将手套上的油污在设备、墙壁上涂抹。第8章质量保证措施8.1质量目标工程质量符合设计要求和施工检验评定标准。工程一次交检合格率100%。8.2质量管理组织体系32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计质量保障组织体系：8.3质量控制措施1、质量控制措施（1）根据合同规定，必须严格按照国家颁布的现行标准，规范和设计的要求以及由甲方依据合同发出的指令施工，随时接受甲方及监理公司、质监站的检查、检验。（2）加强质量管理工作，为保证工程质量达优，必须严格执行三检制，使各设备安装达到一次试运成功。（3）对安装易发生的质量通病，均应制定有效防止措施，并付诸实施（4）执行工程图纸审查制度，开工前组织工程技术人员全面审查图纸，做好审查记录，并向施工班组进行技术交底。（5）每一分部分项工程要有施工技术措施，大型设备安装和吊装要有技术交底和具体施工方案。（6）严格做好基础的定位复测。（7）加强原材料及半成品的管理工作，订购的原材料一律是优质产品，有出厂合格证明，重要部件的材料应有材料试验及化验报告。对出厂无证明、质量有疑点的材料，应严格按规定进行检查，质量不合格的坚决不能使用。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计（8）机电设备入库前，认真检查有无破损、缺件情况及设备出厂合格证，做好设备开箱检验报告，以保证设备的安装质量。8.4质量保证措施1、质量保证原则（1）施工期间始终围绕“信守合同，精心施工，持续改进，顾客满意”的质量方针，在施工中严格执行ISO9001质量保证标准，切实确保各个环节的质量。（2）建立全面的质量管理组织机构，开展目标方针管理，每半月召开一次质量管理会议，通报近期的施工质量和质量管理情况，并制定相应的方案措施。（3）健全和加强质量监督体系，制定各层质量工作岗位责任制，做到纵向到底，横向到边，克服重进度轻质量的思想。（4）有领导有计划地开展质量意识教育和技术培训，并进行考核。加强质保体系，强化对施工质量的监督控制，加强对施工质量的中间检查（自检、互检、交接检），上道工序不合格，下道工序不得施工。（5）材料部门严格把好采购关，各种原材料、半成品、成品必须有出厂合格证，必要时应送检验部门检验合格后方可使用，对于不合格的要及时更换。（6）每月结合质量通病及质量缺陷信息，制定质量工作计划，制定目标、措施和质量控制点，解决质量通病，攻克技术难关，提高施工质量。（7）组织开展计量检测工作，把计量检测用于工程质量管理和工艺检测中，做好质量验收依据的计量认证监督工作。（8）设备搬运、吊装过程中，应采取有效的保护措施，以减少对设备表面油漆的损坏，并避免碰伤已安装好的设备，保证设备的外观质量。（9）在施工过程中，积极主动地与业主单位现场代表及监理公司现场代表对工程的施工质量进行友好的沟通，对业主单位、监理公司现场代表提出的质量问题要给予足够的重视，并及时地消除质量问题。2、质量保证技术措施（1）管道安装、焊接工程质量保证措施①安装、焊接过程中对管材、管件、紧固件及焊丝、焊条等材料和附属材料必须是合格产品,并在使用前按国家有关标准进行检查验证,杜绝使用不合格。②严格按图纸技术要求和施工及验收规范要求进行施工和验收。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计③管道管材、管件、紧固件和焊接用的焊条、焊丝、保护气体等须是合格产品,并在使用前经检查验收合格,杜绝不合格产品被使用。④管道对口的坡口结构应符合工艺要求,严格控制坡口角度、钝边、对口间隙和管口相对的错边量等参数符合要求。⑤全部承压管道的焊接工作必须由取得相应资格的焊工担负,并在上岗前进行对口培训考核,按合格证的合格项目对应施焊,杜绝无证上岗。⑥管道焊按过程中应有可靠固定,防雨、防风,对管道接头和层间缺陷须彻底清除,表面缺陷和飞溅物应修补和清除。8.5施工质保资料的收集管理制度完整的工程施工管理资料是工程建设和管理的重要依据及信息资源，也是建设工程施工验收和顺利支付使用的必备条件。施工单位在建筑安装工程施工过程应将如下资料：各专业工程图纸会审记录、施工组织设计、工程联系单、工程变更签证单、材料设备质量合格证、质保书及检验报告，隐蔽工程验收记录，测试及调试记录，分部工程质量验收记录、建筑安装工程竣工验收文件及施工图、竣工验收报告、单位工程质量竣工验收记录，竣工验收证明书、综合竣工图及各专业竣工图等进行整理和编制，在施工前和施工后交予管理部门。第9章工期保证措施9.1保证措施1、组织落实（1）从公司管理层中挑选思想作风好、技术过硬、责任强、有丰富施工管理经验的同志组建工程项目经理部，由经理部进行进度保证协调。（2）公司主管领导和各相关职能部门的领导和专业岗位须对工程进度负责，制定责任制，将进度要求和保证要素，层层分解、落实到人。（3）挑选公司肯干班组，组成非标构件制作安装、工艺设备、管道安装、焊接、检验等强有力阵容，在各专业工长、班长具体带领下对工程项目开展施工。2、计划落实（1）施工前将施工总进度网络计划细化,编制详细的施工作业计划,用以直接指导施工。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计（2）将作业计划落实到施工作业队组,确保计划期内的工程项目和实物工程量按期完成。3、任务落实（1）将项目工程专业或区域为单元进行划分，以施工任务书形式落实到相应队组班组上,落实经济责任制。（2）由接受任务的队组对其所承担的任务范围工程内容的施工图，设计文件进行学习、熟识并了解其相应的施工及验收规程、规范。（3）对图审和学习存在的疑点问题，做好记录，由项目经理部统一向相关的单位部门索取相应的书面答复。3、加强综合平衡调度工作（1）运用网络计划技术,综合平衡调度人、财、物,用统筹方法科学组织,平衡流水作业和立体交叉作业,加快施工进度。（2）推行项目法施工,努力提高施工生产力水平。（3）落实好季节性施工措施,确保工期内连续均衡地施工。9.2技术保证措施1、按各分项工程形成专项施工方案，并对特殊工序须编制作业指导书。2、制订科学的平行流水和立体交叉作业方案,合理安排流水段、步距和流水节拍。3、进行详细、施工交底、技术交底、安全交底和施工工期要求交底，使进入施工现场及全体相关管理人员对项目工程的技术要求、质量要求、安全要求、进度都有熟识了解。9.3资源保障1、资金保证工程开工前，项目部准备好工程启动资金，在确保工期计划情况下，合理组织资源配置，合理利用时间和空间，做到均衡施工，避免人员、施工机械的闲置，减少人员、机械的场内外调动频率，力争用最低的资源消耗，圆满完成成本工程的施工任务。2、人员落实（1）按项目工程进度要求备足劳动力，并建立第二梯队，随时根据项目工程的进度要求进行补充。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计（2）按专业对施工人员进行操作技能培训、操作上岗、合理调配、取长补短。3、机具落实（1）尽量采用机械化施工,提高施工机械化程度,不断加快施工进度。（2）按项目工程要求备足、备好各种类施工设备，并有一定的充余量。（3）对设备机具进行全面检修、维护检测、试验，保证其能力。（4）对设备和机具中的易损件做好备件供给保证。9.4农忙季节、节假日稳定队伍的特殊措施农忙季节和节假日施工措施1、提前准备预备劳力，一旦工程进度受影响立即调入施工工地。2、对参加施工的工人提前签定用工合同，提前做好职工的思想工作，在思想上保证工程的顺利进行。3、准备好充分的资金，提前发给工人工资，以解决工人家里的资金困难，稳定情绪，使他们安心上班。4、农忙时实行一定的施工补贴，对出勤率高的工人给予奖励，适当提高工人工资待遇。第10章安全保证措施10.1安全生产管理目标1、杜绝重大伤亡事故，杜绝重大交通、机械、火灾事故的发生。2、杜绝高空堕落、高空落物和触电伤害事故发生。3、杜绝轻伤及以上人身事故，杜绝一般非人身事故，实现安全生产。10.2安全保证体系确保施工安全必须建立强有力的组织机构，我们将组建上至项目经理部，下至施工现场班组安全员组成的安全保证组织机构，实施安全教育、检查、评比、奖罚、事故处理等措施。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计项目部安全保证体系见下图：项目经理专职安全员土建施工班组安全员电仪安装班组安全员工艺设备管道安装班组安全员工艺设备管道安装班组安全员土建施工班组安全员各施工班组10.3安全保证措施1、组织保证（1）建立项目部安全保证系统机构，加强班组、工地及公司专职管理机构组成的三级管理网络。①项目经理是施工项目安全管理的第一责任人，班长为班内第一安全员，各级内设兼职安全员。②全员承担安全生产责任，建立安全生产责任制，从项目经理到工人的生产系统做到纵向到底，一环不漏。各职能部门、人员的安全生产责任横向到边，人人负责。（2）加强工地、科室部门安全监督网络，以加强对工地安全人员职能监督，监督网络隶属公司质安处。（3）加强工地劳动保护监督网络，工地、班组劳动保护监察员，以贯彻执行和检查劳动保护实施计划和落实情况。2、思想保证（1）贯彻执行中华人民共和国《安全生产法》有组织地开展“安全百日赛”和“安全月”活动，由质安部门定期组织检查评分，对查出的隐患及时通知整改。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计（2）根据工程进展情况和时令季节情况，组织进行施工阶段性大检查及季节性安全大检查，对不安全的情况，落实到部门和人员，限期整改。（3）严字当头，对事故苗头百分之百的登记、上报、消除三项制度，形成人人遵守规章制度的风气，开创良好的安全施工环境。（4）安全施工要做到标准化，即高空作业标准化、临时设施用电标准化、脚手架搭设标准化，空洞盖板、临时防护设施标准化，电动机集中布置，安全标志标准化。（5）对新进场职工按规定进行三级安全教育，以提高他们安全生产意识。（6）所有进入施工现场的管理人员、施工人员必须戴安全帽，并系好帽带、违者按奖罚制度处罚。（7）严格遵守安全操作规程、严禁违章作业、违章指挥。（8）严格执行事故“三不放过”的原则。3、技术保证措施（1）吊装安全技术措施：①吊装前，要根据各员工的技术和工作能力，明确分工，各负其责，密切配合，明确统一指挥信号。②要选派一名吊装实践经验丰富，工作能力强的起重人员（一般为起重班长或队长）担任起重吊装指挥，指挥吊装时要站在明显处指挥。③管道吊装前要认真检查起重机械设备，钢丝绳子，吊环和滑轮组等必须符合安全要求。④吊装其他物件前应检查一切索具和吊具，没有问题后才能吊装。⑤吊装前要用小三角红旗拉绳围出安全区域，禁止无关人员停留或通过。⑥吊装物体的边缘与架空线路的边线应确保规范要求的安全距离。（2）用电安全管理措施：①所有施工机械用电配电箱、开关箱应配有漏电保护装置，门锁及防雨设施，配电箱、电源开关、保险装置要符合规定要求，老化破皮不符合要求的电线不许使用。②施工用电线路设计，按三相五线配置，先报甲方审批再行安装。敷设线路要整齐、美观，并经有关主管部门人员验收合格后才能使用。③电动工具使用的临时电源线不得拖地乱拉乱放，应配二级漏电保护器。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计④锅筒内检查施工时使用的照明电压，应使用12V安全电压。⑤所有电动机械用电设备、用电机具都必须可靠接地。手持电动工具必须有可靠的漏电保护装置。（3）防火安全管理规定：①严禁在施工现场、仓库、车间、工棚、宿舍等私自生火。使用明火应在指定地点进行，并有专人看管，用火后做好善后处理。②施工现场、仓库、工棚、宿舍等应配备适当的消防灭火器材，对严禁烟火的地方，要有标识明显的防火标志。③电焊作业时特别高空施焊时，要注意周围和下面的环境情况，并做好防火预防措施。④施工用的氧气瓶和乙炔瓶要按规定距离摆放，乙炔瓶只能直立使用，瓶体表面温度不应超过40℃，要远离热源，要距明火、可燃物10米以上。第11章季节施工措施1、为了保证施工质量和施工进度，考虑每个施工时期的特点及时购置各种防范设备、材料，做好冬雨季施工的准备工作。2、室外焊接施工应搭设防雨、雪、风棚，低温下焊接时须在棚内采暖升温，否则不允许施焊，以免影响施工质量。3、露天设置的施工机械设备须搭设防护棚，以防机械部分受损，电气部分受潮。4、做好材料与半成品的防冻防雨保护，临建区的排水系统确保排水畅通。5、注意收听、收看天气预报，关注天气情况变化，遇到有天气突变要及时采取保护措施。6、对避雷设施进行全面测试。7、建立健全季节性施工组织机构，组织人员定期监督检查措施实施。8、建筑物四周做好挡水及排水工作，防止场内积水，保障道路畅通。9、易受潮物品垫高存放，保证临时库房屋面不漏水，并用塑料布将易潮物品覆盖。10、大风雨季节注意覆盖物和临时房屋屋盖的锚固，不能被大风吹走或掀起覆盖物。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计11、风雨前切断工地电源，风雨过后，对用电设施、电缆等进行必要的检查，如有损坏处应及时修理，修好之后方可通电进行施工。第12章现场文明施工及环境污染防治措施12.1文明施工措施1、现场平面布置要求（1）施工过程严格按照施工总平面，所使用地段需经甲方审核批准。（2）专人负责进入口与施工现场内安全保卫，内外环境卫生工作。所有垃圾、废料派专人负责从现场及时清除或归堆，定时外运。（3）现场材料按要求分类堆放。2、施工总平面管理（1）工地实行封闭式管理，工地大门设置施工公告牌，施工现场做到“五牌一图”齐全，危险地段挂设安全标志。所有进场施工人员，在上岗前由项目经理进行职业道德教育，明确树立创施工文明窗口的意识。所有进场施工人员应佩戴胸卡标志。（2）有临时设施的搭建，机械布置，各种材料堆放严格按照总平面布置图进行，未经现场负责人同意不准随意更改。及时做好临时道路和现场排水工作，经常保持现场整洁。（3）保护他人的劳动成果，注意对土建工程产品的防护。（4）各级施工人员在施工中，要积极配合听从上级人员的调配，相互建立良好的工作关系，积极创造一个和谐的工作环境。12.2环境污染防治措施1、防止大气污染（1）禁止在工地现场随意焚烧塑料、橡胶等会产生有毒和恶臭气体的物质。（2）施工垃圾应及时清运，楼层清理时，不得从楼上随意抛撒，只能用容器装载吊运下施工作业面。2、防止噪声污染（1）尽量选用低噪声设备，并对故障设备及时进行维修，避免带病工作，尽量减轻噪声污染。（2）严格控制人为噪声，进入施工现场不得高声喊叫，乱吹口哨。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计附表一：拟投入本标段的主要施工设备表序号设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力用于施工部位备注1汽车吊16/25T2管道2挖掘机ZX8-2120029.5管沟3电焊机WSE-400BX3001212台湾20044氩弧焊机WS4004上海20075气割工具106砂轮切割机J3GY-LD-400A6杭州20062.27角向磨光机Ф1006河南20090.98电动坡口机S9-2型4浙江20109手拉葫芦5t/10t/20t20河北201010千斤顶10t/20t10山东200911X探伤机GECCO2辽宁201012试压泵YZ4DY170/6.34江苏20111.113空气压缩机0-8kg4青岛200614烘干箱YHX-306济南200832 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计附表二：拟配备本标段的试验和检测仪器设备表序号仪器设备名称型号规格数量国别产地制造年份已使用台时数用途备注1水准仪S34台南京2007基础放线2经纬仪J24台南京2007基础放线3百分尺6个上海2008设备对轴4塞尺4#24把济南2007设备找正5接地摇表6块青岛2009设备接地电阻测试6绝缘摇表6块青岛2009电缆绝缘测试7万用表6块上海2008设备配电32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计附表三：劳动力计划表单位：人工种按工程施工阶段投入劳动力情况地沟开挖管沟基础、检查进施工支架制安管道敷设起重工0244挖掘机司机4420机安工04410管道工002020电焊工061010电工0446测量工4044钢筋工4400壮工64102032 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计附表四：计划开、竣工日期和施工进度网络图工程的开竣工日期依据工程施工合同，施工进度计划见施工进度网络图。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计附表五：施工总平面图见附图。32 兖州煤业鄂尔多斯能花有限公司转龙湾煤矿工业场地供热管道（一期）施工组织设计附表六：临时用地表用途面积（平方米）位置需用时间办公室160见平面布置图400天仓库100见平面布置图400天生活板房180见平面布置图400天加工车间200见平面布置图360天32'
