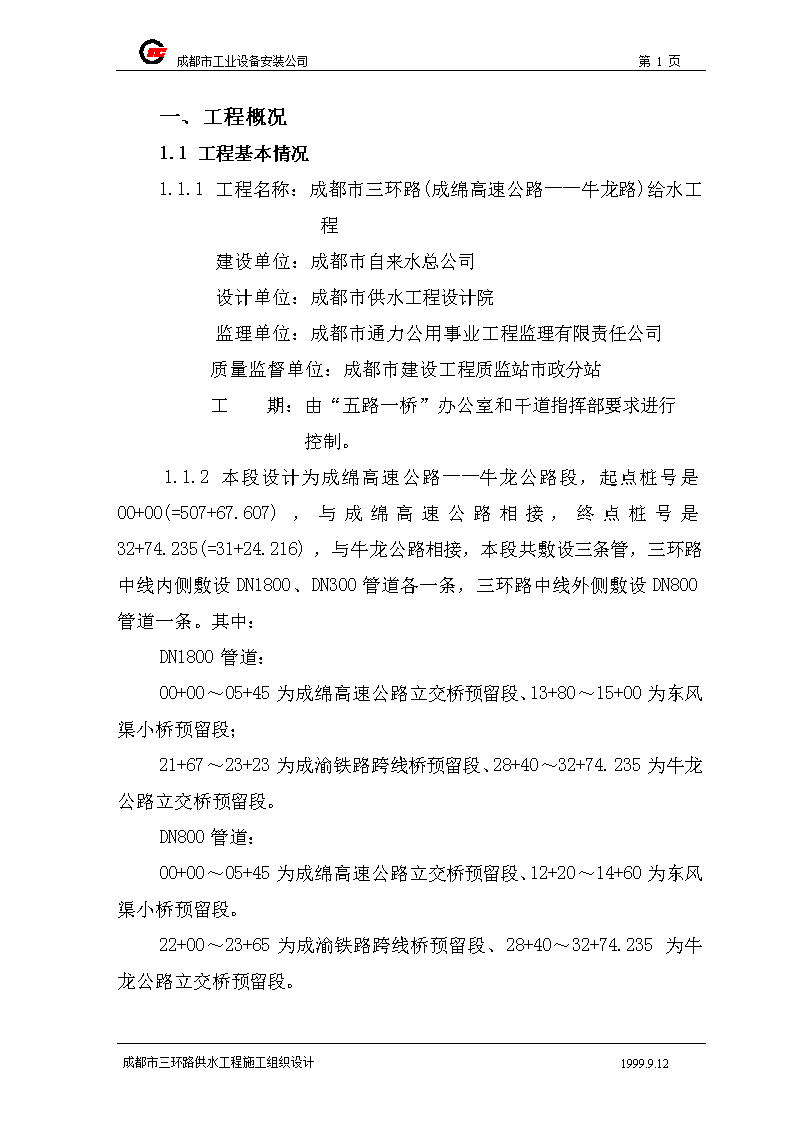

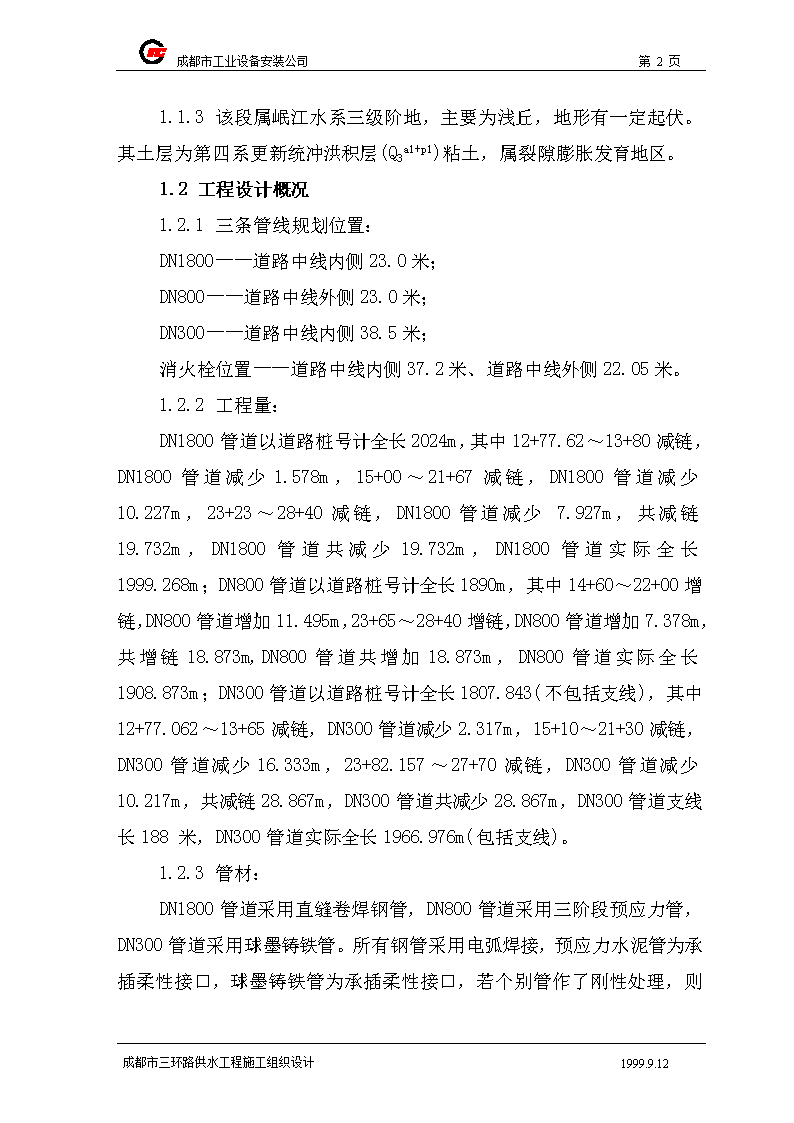

'编制说明“五路一桥”工程是我市贯彻落实中央和省关于加快基础设施建设，推动经济发展的一项重要的市政基础设施建设项目，也是成都这座历史悠久的文化名城实现向东向南发展宏伟规划的关键部分。根据该工程的重要意义，本施工组织设计以确保质量、确保安全、争创“鲁班奖”、争创一流工期、一流管理的指导思想编制而成。本施工组织设计的编制依据是：1、成都市供水工程设计院设计的成都市三环路(成绵高速公路——牛龙公路)给水工程施工图纸(桩号00+00～32+74.253)及设计总说明；2、成都市三环路给水工程招标书；3、国家及成都市现行的市政建筑安装工程及验收规范和成都市有关规范规程；4、国家、部、省、市及公司颁发的施工操作、质量、文明等标准、规范及有关管理制度；5、我司在水六厂第一、二、三期输水管线以及其它输水管线安装施工中的经验和作法。 成都市工业设备安装公司第44页一、工程概况1.1工程基本情况1.1.1工程名称：成都市三环路(成绵高速公路——牛龙路)给水工程建设单位：成都市自来水总公司设计单位：成都市供水工程设计院监理单位：成都市通力公用事业工程监理有限责任公司质量监督单位：成都市建设工程质监站市政分站工期：由“五路一桥”办公室和干道指挥部要求进行控制。1.1.2本段设计为成绵高速公路——牛龙公路段，起点桩号是00+00(=507+67.607)，与成绵高速公路相接，终点桩号是32+74.235(=31+24.216)，与牛龙公路相接，本段共敷设三条管，三环路中线内侧敷设DN1800、DN300管道各一条，三环路中线外侧敷设DN800管道一条。其中：DN1800管道：00+00～05+45为成绵高速公路立交桥预留段、13+80～15+00为东风渠小桥预留段；21+67～23+23为成渝铁路跨线桥预留段、28+40～32+74.235为牛龙公路立交桥预留段。DN800管道：00+00～05+45为成绵高速公路立交桥预留段、12+20～14+60为东风渠小桥预留段。22+00～23+65为成渝铁路跨线桥预留段、28+40～32+74.235为牛龙公路立交桥预留段。成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页1.1.3该段属岷江水系三级阶地，主要为浅丘，地形有一定起伏。其土层为第四系更新统冲洪积层(Q3a1+p1)粘土，属裂隙膨胀发育地区。1.2工程设计概况1.2.1三条管线规划位置：DN1800——道路中线内侧23.0米；DN800——道路中线外侧23.0米；DN300——道路中线内侧38.5米；消火栓位置——道路中线内侧37.2米、道路中线外侧22.05米。1.2.2工程量：DN1800管道以道路桩号计全长2024m，其中12+77.62～13+80减链，DN1800管道减少1.578m，15+00～21+67减链，DN1800管道减少10.227m，23+23～28+40减链，DN1800管道减少7.927m，共减链19.732m，DN1800管道共减少19.732m，DN1800管道实际全长1999.268m；DN800管道以道路桩号计全长1890m，其中14+60～22+00增链，DN800管道增加11.495m，23+65～28+40增链，DN800管道增加7.378m，共增链18.873m,DN800管道共增加18.873m，DN800管道实际全长1908.873m；DN300管道以道路桩号计全长1807.843(不包括支线)，其中12+77.062～13+65减链，DN300管道减少2.317m，15+10～21+30减链，DN300管道减少16.333m，23+82.157～27+70减链，DN300管道减少10.217m，共减链28.867m，DN300管道共减少28.867m，DN300管道支线长188米，DN300管道实际全长1966.976m(包括支线)。1.2.3管材：成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页DN1800管道采用直缝卷焊钢管，DN800管道采用三阶段预应力管，DN300管道采用球墨铸铁管。所有钢管采用电弧焊接，预应力水泥管为承插柔性接口，球墨铸铁管为承插柔性接口，若个别管作了刚性处理，则管身两侧用100#砼卡固，卡固长度为2.5m，高同管径。1.2.4该管线上所有阀门安装，每台阀门必须核对实物的规格、型号、材质、编号和制造厂的合格证后，方可安装。阀门安装在管段上的桩号位置要求保证与设计一致，若实际施工安装位置与设计桩号位置难以协调一致时，由施工单位提出理由及处理措施与设计院商定解决。1.2.5沿线钢管，钢制管件的焊接按《GB98—80》执行。所有焊缝在水压试验前均应进行外观检查，其质量应符合《GB50286—97》的规定。DN1800钢管承插口搭接长度≥80mm，焊角高度为13mm，承插口允许最大转角为1.5。，角焊缝气密性试验压力不小于1.1Mpa。DN800钢管对接焊缝采用双面焊，焊缝无损探伤按《GB3323—87》标准Ⅱ类焊缝评定。埋地钢质管道、钢质管件内衬水泥砂浆防腐层，外防腐采用特加强级环氧煤沥青防腐层。埋地钢质管道还采用了牺牲阳极的阴级保护。1.2.6DN1800钢管防腐为牺牲阳级法，每50米设一组镁阳极，每组镁阳为4支15kg镁阳级，镁阳级埋设深度不应小于1.5米，埋设位置距离管中心线2.8米，埋设间距为2米。1.2.7三条管线多处与涵洞、雨污水立交，其中特别要注意的障碍为桩号09+85、09+91、12+04、15+40。1.2.8规划未给成绵高速公路预留DN1200及DN1000给水管管位、牛龙公路1400及DN1200给水管管位，施工前需到规划给定管位。1.2.9桩号12+77.062—32+48.495管线采用弧形借转，上水管线的L等值为供水设计院计算数据，施工放线时如有问题，应及时通知设计人员处理。1.2.10管道试压及冲洗消毒：该段管线试压分段进行，分段长度不大于1.0km。管道实验压力：钢管、球墨铸铁管，1.1Mpa；DN800三阶段预应力管(包括该条管线上DN800钢管)，0.9Mpa成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页。水压升至试验压力后恒压10min，管身接口无破损及漏水现象为合格。管道严密性试验，其最大渗水量按《GB50268—97》规定执行。管道水压试验合格后，竣工验收前应进行管内清扫和分段冲洗消毒。1.3工程特点：1.3.1“五路一桥”工程是我市贯彻落实中央和省关于加强基础设施建设推动经经济发展和实施城市向东向南发展战略中的一项重要的市政基础设施建设项目。因此与该工程配套的自来水管道安装工程，也显示出其重要性。受到社会各届和各级领导的关注，我们将该工程作为一项重要的政治任务对待，一定按期优质完成。1.3.2该工程段由于地形复杂，起伏较大，深沟地段很多，有些地段沟槽深达8米，给施工带来很多困难，人员在沟底作业，危险性很大，再加上夏秋季节雨水多，很容易出现垮塌现象，因此沟槽开挖，必须按规范确定边坡，对危险地段应采取特殊措施，防止沟壁垮塌。1.3.3该段管线水平作业距离较长，又属野外施工。一遇雨天道路泥泞，施工机械和人员难于作业。施工条件较差，要周密组织，创造条件，争创文明施工现场。1.3.4该工程管线多处与涵洞、沟渠、雨、污水管道相交，与燃气、通讯等管道同时施工，施工时应与其它施工单位密切配合，严格按照断面图要求的高程施工。1.3.5该工程工期由市“五路一桥”办公室和干道指挥部进行控制。由于路面和污雨水管道安装施工单位和我司同时施工，在施工场内布置上，可供搭设施工临时设施的场地，物资堆放场地和土方堆放场地都很少。现场施工困难很大，为保证工程进度，要在条件差的情况下，周密组织创造条件、工期应当尽可能提前。1.3.6该工程对沟槽管基要求高，钢管要求作厚200mm成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页的砂基，管道应尽量敷设在耐压力强，未经扰动的天然地基上，当管基处于软塑性土时，应对管基进行换土或者碱化处理。1.3.7阀门管件等安装，以及深埋钢管的包封处理，都作了严格的规定和要求。这些都要求在安装施工中加强技术工作的组织，搞好技术培训，并针对工程内容制定好施工技术方案，为工程的顺利施工提供技术保障。1.3.8地下水位较高或雨季施工，要求采取降水和排水措施，使地下水位降至设计槽底以下500mm，保持干槽施工，并在雨季施工期间作好沟槽封闭堵水措施，避免沟槽曝晒、雨淋。二、施工组织布署2.1工程施工目标2.1.1质量目标：确保工程一次创优，积极配合各施工单位，争创“鲁班奖”。2.1.2工期目标：与各参建单位密切配合，严密组织，科学管理，确保指挥部规定的总工期，争取工期提前，创一流施工速度。2.1.3安全目标：以“安全第一、预防为主”的方针作指导，认真组织施工安全工作，杜绝伤亡事故发生。2.1.4文明施工目标：加强施工现场标准化管理，争创文明施工现场。2.2施工布署原则依据三环路(成绵高速公路——牛龙路)自来水管道工程的特点，按照以下原则组织安装施工。2.2.1成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页坚持集中力量保重点、保工期的原则。鉴于该工程的重要性及工期要求，公司将该工程列为头号重点工程，将在人员、机具、物资上为该工程提供充分保证。组织好该工程的计划协调，公司各部门也将在各自业务管理范围内制定为该工程提供服务的保证措施，以保证工程按期完工和质量一次创优。　　2.2.2坚持与其它施工单位协调配合作业，互创施工条件的原则。介于该工程工程量大、工期短，参战单位多，我们将配合主战施工单位，组织好施工工作，创造条件，合理组织分段作业、流水交叉作业和重点部位抢工，与相关施工单位协调一致，互创工作条件，以确保工程总体进度计划的实施。　　2.2.3坚持“质量第一”，抓好工序质量，确保工程整体质量。针对工程质量目标，以抓工序质量为重点，开展施工现场的全面质量管理活动，并在工程指挥部和监理公司的监督和协调下，实现创优及创奖的目标。2.2.4结合我司贯彻GB/T19000-ISO9000质量保证系列标准，建立企业质量体系工作，针对该工程内容与特点，认真按质量手册及程序文件，对施工过程各质量要素进行控制。2.2.5坚持以提高机械化作业水平，推广应用新技术的原则，促进施工管理、施工技术水平及施工效益提高。在安装施工中，大量采用挖土、运输、吊装机械等，提高机械作业水平，以改善作业条件，降低劳动强度，加快工程进度。同时在工程管理和施工作业中，积极采用微机管理，网络技术等现代化管理技术。推行全面质量管理，开展质量保证活动，以确保工程质量和工期。2.3施工组织2.3.1施工组织领导（1）成立施工领导小组：公司成立成都市三环路(成绵高速公路——牛龙路)成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页自来水管道工程施工领导小组，由公司经理任组长并兼任工程总负责人，由主管生产的副经理任副组长，公司总工程师为技术总负责人，公司技术、质安、工程、材料、物资及机具设备等管理职能部门负责人均为领导小组成员。领导小组负责工程施工的组织协调，并负责从各专业管理上为工程顺利施工提供保证。领导小组成员情况如下：组长刘莉娜公司经理副组长翟晓明公司副经理工程师技术总负责人李秉正总工程师　　高级工程师成员梁树林公司副总工程师　高级工程师陶景华技术部主任工程师沈定杰质量监督站站长高级工程师马兴堂工程部主任工程师熊必友一分公司经理工程师毛先贵设备租赁站站长助理工程师（2）成立施工项目经理部公司对该工程按项目法施工，实行项目法管理，派具有多年施工经验的蒲守祠同志（一公司副经理，工程师）任该工程项目经理。以第一分公司为主体，从整个公司抽调施工经验丰富，工作作风过硬的工程、质检及各专业管理人员组建“成都市三环路(成绵高速公路——牛龙路)自来水管道工程项目经理部”，负责该工程的组织和管理工作。项目经理部成员组成情况如下。项目经理蒲守祠工程师项目副经理刘国谦工程师项目工程师袁毅工程师质保工程师沈定杰高级工程师成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页党支部书记兼后勤负责人付国昌政工师焊接工程师赵祥林焊接工程师吊装工长朴文波技师焊接工长谢龙贵助理工程师管道工长董继谋助理工程师测量工长熊中跃工程师土方工长李建工程师质安监督员李修奇技师检验员梅小平工程师预算成本员王莲蓉工程师计量员熊玉全助理工程师机具材料员蒲俊蓉计划统计员刘捷政工保卫冯大林2.3.2项目经理简介项目经理蒲守祠同志，工程师职称，从事安装施工和管理工作20年，先后担任过施工工长、项目经理、主任工程师，现任一公司副经理。该同志曾参与和组织过太原卫星基地工程、成都污水厂、成都市自来水六厂等大中型工业与民用建筑工程施工，曾担任成都自来水公司送仙桥—光华村DN600预应力输水管道、送仙桥—蜀锦厂DN300铸铁输水管道、龙舟路—沙河堡—川师DN500预应力输水管、沙河跨越河道DN500拱管、水二厂—八里庄DN1400预应力第五输水干管、DN1400穿越川陕路顶管、双流国际机场DN1000穿越机场路顶管施工。所施工工程多项荣获市、省优工程，负责组织施工的成都污水厂一期工程获得了鲁班奖。负责组织施工的成都自来水六厂工程获得了“芙蓉杯”、“天府杯”奖。成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页2.3.3施工管理体系该工程项目经理部按业务系统管理设：施工技术组、质量安全组、予算成本管理组、政工保卫组、后勤供应组。其相关关系及人员组成见附录一：《成都市三环路(成绵高速公路——牛龙路)自来水管道工程管理体系图》。各专业组的主要工作职责是：　　①施工技术组:负责该安装工程的技术、计划、质量管理，制定和实施有关施工、试压方案及相关质量、技术、安全措施，作好技术交底工作，推广应用“四新”技术，搞好工序质量控制，组织工序质量自检及质量问题整改，办理有关技术变更，隐蔽验收及有关签证，及时处理施工中出现的技术问题及工序间的搭接关系，合理组织施工作业及重点部位抢工，结合工程施工的关键问题组织开展QC小组活动及消除质量通病活动，及时认真地作好施工记录，收集整理工程竣工资料，及时组织分项工程质量评定，绘制工程竣工图等。(2)质安监督组：负责施工过程的质量安全监督、工序质量抽检、质量安全教育、计量检测设备管理、分部分项工程质量等级核定等工作，参加隐蔽工程及重点施工部位检查验收，配合有关人员搞好现场文明施工管理。　　(3)预算成本组：负责编制工程预算及两算对比，办理工程款收取，正确核算工程成本，搞好工程成本控制。　　(4)后勤供应组：负责材料、施工机具供应及进场入库验收、保管、发放和现场管理，执行限额发料，指导班组正确使用和维护施工机具，搞好材料质量控制，同时负责施工现场的行政、劳资工作，搞好现场生活卫生及劳动力管理（含民工管理）。　　(5)成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页政工保卫组：负责现场职工思想政治教育工作，组织文明施工现场管理、班组管理及现场治安保卫工作，结合施工工作搞好宣传活动及有关竞赛活动。2.4施工平面布置2.4.1施工用水、用电(1)安装施工用水量主要用于管道试压冲洗,在敷设的临时水管上装表取用。水源在指挥部指定的水源取用或者在管段附近的水源上取用。(2)现场安装用电予计200-250KW。计划在管段附近的电源上取电或者采用自备的一台250KW的发电机。安装设总配电箱1个并单独装表计量。由总配电箱将照明线路引至沿线沟槽、库房及办公、生活用房，将动力电线路引至现场。电气线路敷设应符合“JGJ46-88《施工现场临时用电安全技术规程》”的要求。临时用电的敷设见《三环路（成绵高速公路——牛龙路）给水工程临时用电方案》。开挖沟槽上空沿线每15m挂100W照明灯一盏，照明线路每500m设一控制点，设15A空气开关，照明线路为35mm2塑料铝芯线；在抢工夜间加班，配1000W碘钨灯10盏，胶管线(两芯)1000m。在DN1800管线一侧线路上安装配电箱6个，用于管道焊接，沟槽降水水泵用电；在DN800管线一侧安装配电箱4个，用于照明及焊接用电。2.4.2施工用房：租用两幢农民用房共700m2，作为现场安装办公室、会议室、职工、民工住宿、食堂等用房。搭设材料库房，小型机具堆放用房200m2,租土地3亩用于堆放砂，砂夹石和车库，搭设油料库房20m2，柴油发电机房40m2,施工距离临设施点远时，需将发电机移位，需再搭设发电机房40m2。2.4.3加工场地上为加工管件（DN1800.DN800钢制弯头），需制作一个吊装型钢支架，用φ219钢管和型钢制作,起吊重量为6t。2.4.4成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页鉴于该段给水管线安装是在路面施工和污、雨水管施工中进行安装，便道已基本形成，我方可借道安装，暂不考虑施工便道的修筑。在实际施工过程中，再根据实际情况考虑。2.4.5施工平面布置与管理在工程指挥部的总体安排下，在与其它单位协商一致的基础上共同合理布置施工临时施工，合理利用施工场。安装用生产、生活设施，按安装用临时设施计划进行合理安排，初步排定的安装施工总平面布置见附录九《安装施工总平面布置图》。为了保持良好的施工现场秩序，保证交通道路和水电畅通，实现文明施工，在施工指挥部的统一领导下应做到：（1）严格按照施工总平图进行现场布置，定期检查、监督实施。（2）遵守政府及主管部门制订的有关施工现场管理条例，做到场容整齐、清洁、卫生、安全防火、交通畅通、防止污染。项目经理部每周组织按《成都市建筑工程施工现场综合评价办法》进行检查评分。（3）施工中弃土清理，统一设置弃土堆场，并及时清运。（4）安装项目经理部定期结合施工现场文明管理，组织检查协调总平面管理情况。（5）项目经理部确定专人负责，作好材料、设备进场安排，材料设备按进度需要进场，合理安排存放地点，保证施工道路畅通。2.4.6场内外运输的组织（1）主要材料设备，包括各种管材、管件、阀件、由自来水公司材料处运输到施工现场点。（2）场外运输：由我司负责的材料、设备、机具，运送进场的场外运输拟采取由我司汽车队负责运送，运输计划由项目经理部统一安排。成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页（3）场内水平运输：由于该工程施工场地狭小，施工作业面大，工程各种安装材料量大，施工现场不可能设置堆放场，拟在临时设施点附近租土地3亩堆放材料，采取场外堆放，按计划进度转运进场的办法。2.4.7所有机具均需按施工流水配套使用，对机具设备的完好及维护工作要求高，否则一旦任何机具设备在施工现场发生故障都将影响施工的顺利进行，影响施工进度，特别应加强对柴油发电机，电焊机，吊车、汽车的维护保养工作。2.4.8职工生活：该工程为野外作业，离城较远，现场职工必须住在施工现场，为使现场职工保持良好的生产热情，创造有利的施工环境和条件，项目部必须在生活上给予保证。（1）进场职所需要的卧具、餐具等由项目统一解决。各卧室配备一个电水壶、水瓶。（2）现场实行自行开伙、组织伙食团、保证职工吃饱、吃好。（3）夜间加班，必须保证夜班职工有水、有饭。（4）施工现场将配备彩电、收录（音）机、象棋、围棋等以丰富职工文化。三、施工工期及进度计划3.1施工条件（1）图纸条件：工程图纸齐备。（2）排水工程条件：排水工程完工后及时进行给水工程的安装。本安装进度计划按道路总施工进度计划安排进度。（3）物资供应条件：该工程材料由业主供应到现场，材料按工程施工进度计划要求供应。材料由现场材料设备管理人员进行妥善保管。成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页根据工程施工条件，在工程指挥部制定的工程总目标指导下，对整个给水工程安装工作进行全面的计划与布置。在排水工程完工的基础上积极创造条件，在进行清理场地和挖土的过程中进行钢制管件的预制。在土方挖好后立即投入管道的安装，在安装管道过程中就可以进行安装好管道的铺砂工作的砼支敦的浇筑。分段进行管道试压工作。试压完成后立即进行碰口，再进行土方回填，为以后工程提供条件。施工工期按市“五路一桥”办公室和干道指挥部的要求进行控制。我们将在接到建设单位（甲方）总进度计划下制定月施工进度计划，于每月22日报送建设单位（甲方）并补该工程的整体进度计划报送建设单位（甲方）3.2施工进度计划的实施与管理（1）施工进度计划的管理①施工进度管理工作由施工现场项目经理部负责组织和实施，项目经理负责工程进度管理工作的组织领导。项目工程师负责进度管理的技术工作与实施。项目经理部其它成员分别在本职工作范围内对项目工程进度实行人、财、物的保证，项目经理部的专职计划员具体负责项目工程进度的日常工作。②公司与分公司负责施工现场进度管理工作的监督、检查、管理与协调。（2）施工进度计划的实施①.层层分解落实安装总进度计划,在安装总进度计划指导下,项目经理部按月编制月施工进度计划,各施工工长按月施工进度计划要求,编制(周)作业计划向班组下达,使班组明确工作目标。　　②.搞好计划调整。按工程建设指挥部要求，积极参加现场施工协调会，随施工条件变化项目经理及时对安装进度计划进行调整，对安装进度计划进行充实和完善。　　③.积极与各参建单位搞好配合协调、互创施工条件、合理组织平行、流水、交叉作业及必要的抢工。　　④.成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页组织好安装作业的施工协调，施工期间每周组织安装进度平衡协调会，及时检查和协调有关工程进度、工序搭接、物资供应、劳动力组织、施工机具使用及技术、质量、安全、文明施工的有关问题。⑤.组织好物资供应，按施工进度要求，组织材料设备有序进场，为工程顺利施工提供保证。3.3保证工期的措施为保证完成三环路（成绵高速公路——牛龙路）给水工程安装工作，我们将在加强施工计划与组织，提高机械作业水平，保证物资供应，增大劳动力投入，推广采用“四新”技术，落实目标责任等方面采取措施，以确保工期。（1）加强施工计划、组织与施工配合在施工组织上，有计划的组织平行作业和流水作业，在三条管线上根据实际情况尽量同时进行安装施工，在每条管线上分段施工，组织必要的抢工和加班作业及夜间作业。（2）提高机械化作业水平，努力提高工效。挖土及填方，运土采用大型机械（如推土机、挖土机、装载机等）。（3）保证物资供应，组织好预制加工作业。在土方开挖过程中，组织力量进行钢制管件的预制加工工作。在物资供应上应及时组织好管道的进场到位。（4）增大劳动力投入劳动力投入的多少是工期提前的重要条件，为保证工期提前，我们将在全公司范围内进行平衡，积极为该工程准备后备力量，按工程进度要求，随时投入该工程施工。（5）落实目标责任制成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页将工期的目标进行分解，分别落实到施工技术、物资供应、计划管理的有关人员及作业班组，实行工期提前者给奖，鼓励和调动现场职工的积极性，同时积极搞好宣传及职工发动工作，为保证工期提供思想政治工作保证。四、主要施工方法及技术措施4.1施工程序管道工程施工程序为：沟底平整管沟开挖施工准备、测量放线回填压腰接口处理下管回填夯实隐蔽验收压力试验、防腐补口交工验收三环路（成绵高速公路——牛龙路）给水工程为一综合性城市道路建设工程，其功能复杂，地下除给水管道安装外尚有污水、雨水、供电、通讯、煤气等多种管道敷设其间。因而做好以下几点配合工作十分重要：1.管沟开挖前应查明地下管线布置及其走向，避免开挖时损坏原有及它工种已埋设的管线；2.开挖沟槽应预留已方和他人施工通道；3.严格控制给水管线的平面位置和标高，特别是在交叉路口的施工中更应配合其它工种绘制出纵、横断面作业图详细标注出各类管线的位置以校核有无矛盾产生；4.管线的施工应尽量按照先深后浅、有压管道避让自流管道的原则进行；5.成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页注意保护好他人成品，对己安装管线相邻位置太近施工时可能造成损害的应采取专门措施加以保护；1.弃土抛掷应避免妨碍他人工作正常进行；2.与其它城市配套管线施工单位协调施工顺序，互创条件，相互配合，合理穿插施工。4.2施工方法及技术措施4.2.1土方工程施工方法及技术措施该段给水管道施工由于与污、雨水及道路施工单位配合施工，具有工期短、土质差、地下管线多等特点，沟槽开挖方要采用机械开挖结合人工开挖检底。主要机械配置：挖土机（1.3m3）1台，翻斗车（5t）5辆，装载机1台。①、由测量人员按受测量队交的管道中线桩、高程桩及里程桩后，每100m左、右及转角处加设控制桩、桩除控制中心外还应引上绝对高程及里程。中线控制采用中心线法（如下图）。②、管沟边坡系数机械开挖按1：0.67控制、人工开挖按1:0.30挖制。③成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页、为了保证管道安装高程的准确性、机械开挖土至设计高程以上15cm左、右后采用人工检底至设计高程。④DN1800钢管管沟由人工挖至设计高程以下20cm,然后在管底位置填中粗砂20cm至设计高程,管顶覆土在3.0m时采用900砂基,管顶覆土在3.0～4.5m采用1350砂基（见下图）,管顶覆土在大于4.5m时采用混凝土包封。⑤DN800预应力管沟挖至设计高程，在原土上下管、采用900砂基，如遇土质转差时采用砂砾石换土后，回填细颗粒料。（见下图）⑥DN300球墨铸铁管沟底挖至设计高程在原素土上下管。⑦成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页在DN1800、DN800、DN600焊接口处必须挖焊接操作坑，坑壁加挡土板，（需用木板4000*300*50，150个，DN40架管640m，螺旋顶撑240个。（见图））⑧由于机械开挖震动大，该段管线地质为三级阶地，属裂隙膨胀土发育地。挖深变化大，最深处达7m以上，且地下水位高。因此，除采取有效的降水措施外，还需在临时便道侧的个别地方加单面挡土板。在穿越桥，涵的管沟深度均在6.5-7.0m，为保证安全，需加两侧挡土板。支撑可根据土质、地下水情况，槽深，开挖方法，地面荷载等采用横撑或竖撑。成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页　⑨余土转运：该段管线安装后有剩余土，需转运至5Km以外。　⑩在沟槽穿越沟渠时，拟用DN800-DN300的钢管引流。　⑾沟槽开挖好后应作好封闭工作，严禁曝晒、雨淋，所有排水系统应采取防渗措施。沟槽挖好后为防止日晒、雨淋、导致沟壁垮蹋，拟采取彩条布盖住两侧沟壁，上、下各挖一小沟排雨水措施。4.2.2.土方工程安全技术注意事项（1）开挖时应注意观察附近建筑物、管线的变形和下沉，必要时应采取保护措施；（2）开挖中应随时测量和复核管沟的平面位置、标高和边坡是否符合要求，沟槽底部高程允许偏差开挖土方时为±20mm，高程每10m检测一点、中心每10m检测两点每侧一点；成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页（3）管沟开挖应从上而下分段依次进行，并应有防止地面水流入沟槽的措施；（4）弃土堆坡脚至沟槽边缘倾有足够距离以保持边坡稳定；（5）挖掘机施工时应留有20cm厚土层不挖，待下管前用人工清理平整管沟以免破坏基底土层；（6）在高压线、变压器附近堆土及操作挖掘机时应符合供部门的有关规定；（7）开挖过程中应对土质情况经常检查作好原始记录。4.2.3膨胀土处理：本工程处理膨胀土地带上，施工应高度重视处理措施，针对不同情况，作如下处理。a.当管道处于弱膨胀土上时，可不对管基及回填作特殊处理。b.当管道处于中膨胀土上时，管基及处理措施如下：——钢管：当管顶覆土≥2.5m时,可不作特殊处理,当管顶覆土<2.5m时,基底除按一般规作法外,另加0.2m厚2:8灰土扩建层见上图。——三阶段予应力管：当管顶覆土≥2.5m时，可不作特殊处理；当管机覆土<2.5m时，基底除按一般常规作法外，基底下作0.2m厚2:8成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页灰土垫层，然后再作0.2m厚砂垫层，见下图。4.2.4土方回填1．准备工作土方回填前应先处理好地表面层将基坑内杂物清理干部，若填土区有地下水应先行降水；待回填范围内管应先经压力试验等检查合格，并做好隐蔽记录和办理验收手续。2．一般要求回填用土应选用强度好、稳定性高的土料；填土应严格控制含水量若土质过湿或过干均应采取通风晾晒或酒水湿润处理；管沟回填土应按设计和规范要求的密实度要求按所选土料、压实机械性能通过实验确定含水量控制范围和压实制度；回填土料应尽量选用同类土。3．填土压实管道土方的回填应分层夯实并按以下压实度控制：钢筋混凝土预制管道、铸铁管两侧不小于90%，钢管两侧不小于95%；管顶25cm内不得小于87%。填方含水量对压实效果有直接影响，其简单检验一般以手握成团落地开花为适宜。管沟回去填的密实度为50m检查二点，每侧一点；管顶以上500mm每100mm检测一点。铺土厚度及压实次数按下表执行：成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页序号压实机具每层铺土厚度（mm）每层压实次数（次）1人工打夯不大于2003-42蛙式夯土机200-2503-43平碾200-3006-84.2.5沟槽降水。方涵和小桥处沟槽深在7m以上，土壤湿度大，必须采取有效的降水措施，拟采取在DN1800和DN800沟槽边打降水坑，引排水沟，用彩条布遮盖沟壁引雨水至排水沟，用DN50潜水泵抽至沟渠或河道内。4.3钢管安装方案及技术措施：4.3.1该段管线有DN1800、DN1800、DN600、DN400、DN300、DN250、DN200、DN100的钢管需要焊接，其中DN1800、DN800主管道根据管道长度组对施焊。4.3.3制作焊接平台：因施工场地是施工便道，且是回填土，地面凸凹不平，钢管在地面组对时难以保证平直度，易导致错边量超差，因此需要制作焊接平台，钢管在平台上进行组对焊接。每三根钢管组对需平台三个，每两根钢管组对需平台两个，各分两个点进行组对焊接，共需平台10个，需用材料：镀锌钢管DN100.60m，镀锌钢管DN50，156m，角钢<140×140、100m，钢板厚度=20.4m2。由于DN1800，DN800卷焊钢管的椭园度原因，在组对时需进行校正，禁正强力组对，拟采用三付夹具进行校园。（见下图）成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页4.3.4在地面上将两根（或3根）DN1800钢管（单根长6.0m）吊上平台架上组对成一节，再用25t吊车进行下管；节与节间在沟槽内进行组对焊接，在每两节接口处需挖3.4×1.6×0.8米的焊接坑，共124个，坑壁加挡土板。其它DN800、DN600、DN400-DN100钢管焊接中采用同样施工方法，再挖焊接坑154个（规格以管径大小而定）。4.3.5钢管焊接工艺及质量要求4.3.5.1钢管组对。组对前应对到场钢管质量和管节几何尺寸允许偏差进行检测，不符合规范要求的退回给厂家，对到场钢管逐根测量、编号、选用管径相关最小的管节组对对接。在焊接平台上钢管用葫芦组对，以夹具校园，按规范要求对钢管的间隙及管面进行调整，应使整个周边管面高低偏离一致，且错边量不大于2mm，当两管节口总错边量大于2mm时，采取沿整个周边均分调节，保证每处错边是在规范允许偏差（≤2mm）内.调整时可插入木楔,使接口周边都能保持相等的应有间隙.对口时纵环向焊缝的位置要符合规范的规定。4.3.5.2DN1800钢管为承插角焊，角焊缝按设计院提供的节点大样图施焊。要求承插口搭接长度≥80mm,焊脚高度为13mm,承插口允许最大转角为150。管径≥800的钢管采用双面焊，V型接口即坡口对接，V型坡口应满足设计总说明要求。4.3.5.3成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页管节施焊前，应先修口、精根，用钢丝刷将坡口两侧（或承口、插口）10-20mm范围内的铁锈，溶渣，油污水质等清除干净，并保持干燥，防止焊缝内产生气孔和夹带杂质。4.3.5.4钢管对口检查合格后，进行点焊，点焊时应注意以下几点：4.3.5.4.1点焊焊条（按设计要求采用GBE4303，牌号J422，在使用前进行烘干，使用时放在保温筒内，不得受潮）性能与点焊焊缝的质量要求，均应与接口焊接相同。4.3.5.4.2点焊时，应对称施焊，其厚度应与第一层焊接厚度一致，点焊位置不得在纵缝位置。4.3.5.4.3管径≥800的钢管,点焊长度为80-100mm,环向点焊间距不大于400m。4.3.5.5对于≥800的钢管采用双面焊，第一次先由内向外施焊，便于外面较里面好打磨清根。焊完后，用钢丝刷彻底刷净。4.3.5.6组合钢管固定口焊接及两管段间的闭合焊接，闭合段长度应为100-120m。因此，在钢管组对焊接长度至100-120m间时留一口焊组对调整好后，待气温在10℃～25℃间时焊接闭合,夏季在夜间,冬季在午间加班焊接。（雨天不宜进行接口施工）。4.3.5.7该段管线属于野外施工，为保证焊接质量和施工进度，采取在每个焊接点搭设一个15m2的活动遮雨、太阳棚，用DN40架管搭设，油毡覆盖，共需搭设20个。需材料：DN40架管800m，油毡300m2。4.3.5.8在弧型段，DN1800承插口钢管采取连续借转敷设，因此，该段钢管接口必须放样，组对时严格按要求借转角度借转。4.3.5.9成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页焊接口质量检查：外观上焊缝表面应光洁，宽窄均匀整齐，焊道与母材应平缓过渡，根部应焊透，焊缝和热影响区不得有气孔、夹渣、裂纹、焊瘤、弧坑等缺陷。对焊缝内部缺陷的检查，应用油渗法进行抽样检验，射线探伤，探伤长度比例按总说明要求进行，DN1800角焊缝，气密性试验检查，试验压力不小于1.1Mpa不合格的焊缝应铲除重焊，返工次数不得超过三次。4.3.5.10在钢管母材上不得随意焊临时支撑或脚踏板，在拆除内支撑或其它设计临时构件时，用氧炔焰切除，再用砂轮磨平，严禁损伤母材。4.3.6焊口焊接检测合格后，应及时作好外防腐处理，采用环氧煤沥青加强防腐，严格按规范和说明要求进行。4.3.7DN1800钢管道，应采取措施控制管顶的竖向变形，这是因为回填后管道的竖向土压力大于侧向土压力，因而管道的竖向直径减少，水平向直径增大。此变形有可能超过其允许值，故应采取有效措施控制其变形，拟采取在回填前于管道内部设临时自制“螺旋千斤顶”进行竖向支撑，以使管道的竖向直径稍大一些，用以预留变形量，待管道两侧回填完毕再撤除支撑。沿线每6m须设一螺旋千斤顶支撑，共需加工制作248个。竖向支撑如下图。（见下图）4.4水泥管安装方案及技术措施4.4.1DN成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页800预应力管外观检查：检查管身保护层不能有脱落、空声、裂纹等缺陷；检查承插口工作面上不能有凸凹缺陷，止胶台高度不能低于橡胶圈截面的1/3。对有缺陷的不能修补处理后使用，凡不符合设计要求的均退回。4.4.2橡胶圈使用前必须逐个检查，不能有割裂口、破损、气泡、大飞边、油类侵蚀现象，变形、扭曲及不符合尺寸的禁止使用。4.4.3DN800预应力管安装工艺及技术要求。4.4.3.1工作面打磨：精糙的工作面将影响柔性胶圈到位，易损坏胶圈，造成密封不严。下管前应根据检查情况，用砂轮磨光承口和插口工作面。4.4.3.2沟底检平：DN800预应力管在原土下管安装，采用900砂基，当沟槽土质差时，采用砂夹石换土后，回填细颗粒砂。本沟槽采用机械开挖，机械开挖至管底设计标高以上20～30cm时采用人工检平。4.4.3.3安装密封胶圈：为了减少牵引柔性胶圈的摩擦力，使胶圈平滑到位，采取在胶圈和承口工作面涂抹10%-20%浓度的肥皂液进行润滑。套好后的胶圈应平直，不允许有扭曲现象。4.4.3.4吊装下管：DN800预应力管管质脆，吊装时必须平正，切忌碰撞管道的任何部位。因此，采用8t吊车进行下管。4.4.3.5对口、拉管：为使插口和胶圈顺利均匀地进入承口，达到要求位置，对口时承插口间的间隙和距离均匀一致，周围一圈同时进入承口，否则胶圈受压不均，进入速度不一致，造成胶圈扭曲而大幅度回弹。拉管和稳管选用5t手拉葫芦。因作业环境差，钢丝绳取4-5的安全系数，并随时检查卡环情况。管子牵引到位过程如下图：成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页在桩号489+00～491+20段是弧形敷设，在桩号B494+40排水井处，由于DN800预应力管与D529煤气管规划红线位置较近，排水井砌筑困难，此处管道轴线移至距道路中线23.3m的位置（即轴偏移0.3m），此段也是弧形敷设。对弧形敷设段，采用“平行连续借转”弧形敷设。在实际施工中，在条件许可的限度内，尽可能使用几根水管借转，使单根的转角≤0.50。到位后的管子插口与承口间的隙为20—40mm，胶圈均紧贴止胶台，但不得露出止胶台。4.4.3.6稳管复土：装管作业是循环交替进行的，为防止装到位的管子回弹，仅靠回填胸腔土和管自重产生的摩擦力是阻止不了管子回弹的，因此，还须采用葫芦稳管，使之随后安装的管子能阻止它的回弹，然后对刚安装的管子稳管，稳管示意图如下：成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页对于稳管的管子胸腔回填土。因试压时要逐根检查插口的接头，故不应全面回填复土。但考虑已安装的管道处地下水位重新恢复，造成浮管，因此，还必须考虑压管，即在每节管的中部三米范围内回填，管顶高度不小于1.5m。4.4.4DN800预应力管同其它管道的连接采用套管三通进行，该段所需套管三通由自来水公司材料处提供加工好的成品给施工单位。安装时不得擅自在预应力管开孔、加套三通。4.5球墨铸铁管安装及技术措施4.5.1球墨铸铁及管件的处观检查：管子管件不得有裂纹，不得有妨碍使用的凸凹不平的缺陷，承口内的工作面和插口的外工作面应光滑，轮廓清晰，不得有影响接口密封性的缺陷；管及管件的尺寸公差应符合现行国产标准的规定。4.5.2下管前先清除承口部的油污、飞剌、铸砂及凸凹不平的铸瘤；承口内的工作面和插口的外工作面要修整光滑，不得有沟槽，凸脊缺陷；有裂纹的管及管件禁止使用。4.5.3沿直线安装管道时，选用管径公差组合最小的管节组对连接，接口的环向间隙应均匀，承插口间的纵向间隙不小于3mm。4.5.4管道曲线安装：桩号489+00-491+20段是弧形敷设，采取平行连续借转，接口转角≤30。4.5.5橡胶圈使用前必须进行检查（应符合GB50268-97中4.4.11成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页的规定）。橡胶圈安装就位后不得扭曲，当用探尺检查时，沿园周各点应与承口端面等距，偏差保持在±3mm。4.5.6安装滑入式橡胶圈接口时，推入深度要达到预先标记环，并复检与其相邻已安好的第一至第二个接口推入深度。4.5.7对口、接管、稳管施工方法相似于DN800预应力管施工方法。4.6阀门及附件安装：4.6.1阀门检验：每台阀门必须有制造厂家的合格证书；认真检查阀体有无裂纹等缺陷，有裂纹的禁止使用；认真核对实物的规格、型号、材质和编号；对卧装阀门尤其核对开启加长杆和刻度指示盘是否符合设计要求；核对阀门与连接管件的配合尺寸。4.6.2阀门安装：4.6.2.1每台阀门经检验合格后方可安装；4.6.2.2阀门在这段上的安装桩号位置要求与设计位置一致，而实际施工中难以保证与设计位置一致时，由施工单位提出理由及处理措施与设计院商定解决。4.6.2.3安装时严格按照给水管道设计图及闸井大样图进行安装。4.6.2.4严格按规范GB50268-97的要求执行。4.6.3附件安装：对松套伸缩接头，阀门伸缩节等附件安装，严格按规范和设计总说明上的要求执行。4.6.4阀门井，检查井支墩等附属构筑物土建工程由专人负责，严格按照闸门中图集和阀门井设计图纸进行施工。成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页管道在水平转弯处、阀门、三通及管堵、叉管、垂直（向上及向下）弯管处均应按设计及规范要求按《给水排水标准图集CS345》设置支墩；支墩的施工应符合以下要求：4.6.4.1支墩不得修建在松土之上，水平支墩后背受限时最小厚度不应小于墩底在设计地面以下深度的3倍；4.6.4.2设置支墩有地下水时，支墩底部应铺100mm厚卵石或碎石层；4.6.4.3水平弯管、三通、管堵支墩背后应紧贴原土，如有空隙则以支墩材料填实；4.6.4.4垂直（向上及向下）弯管支墩应按标准图集要求填土；4.6.4.5垂直下弯支墩内的直管段应内包一层玻纤布外缠草绳两层玻纤布一层；4.6.4.6支墩材料为100#混凝土；4.6.4.7支墩达到设计强度后方可进行水压试验。4.7管道试压方案4.7.1本段管线设计工作压力为0.6Mpa,钢管及球墨铸铁管试验压力为1.1Mpa,预应力水泥管（含与其相连的部份钢管）试验压力为0.9Mpa。按规范和设计要求，管道水压试验宜分段进行，分段长度不大于1.0Km。因此，本段管线DN1800钢管分两段进行试压，DN800预应力管分两段进行试压，DN300球墨铸铁管分二段进行试压。4.7.2试压前应做好堵板，后背、加压设备和进、排水管路等准备工作。4.7.2.1要求DN1800（钢）、DN800（预）、DN300（球）管端堵板后背结构坚实、稳固，其后背压力计算如下：根据公式：压力=（F）=压强（P）.面积（S）①F钢=11×104Kg/m2×(3.14×0.92)m2=280t②F预=9×104Kg/m2×(3.14×0.42)m2=45t成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页③F球=11×104Kg/m2×(3.14×0.152)m2=7.8t4.7.2.2根据现场后背土质情况,根据设计说明6.1地基条件要求,拟按土质承压强度10t/m2计算,因此,承压后背的受力面积(S)应为:①对DN1800(钢),承压后背的面积S预=280/10=28m2②对DN800(预),承压后背的面积S预=45/10=4.5m2③对DN300(球),承压后背的面积S预=7.8/10=0.78m2具体方案:①对DN1800(钢)试压时,后背使用厚度=50mm的钢板28m2,钢板与未挠动土间浇200#砼1.5m厚,要求钢板与砼、砼与土壤之间结合紧密，从而使压力均匀分散开。②对DN800（预）试压时，后背使用厚度=40mm的钢板4.5m2,钢板与未挠动土间浇100#砼1m厚，要求钢板与砼，砼与土壤之间结合紧密，从而使压力均匀分散开。③对DN300（球）试压时，后背使用S=40mm的钢板0.8m2,钢板与未挠动土间浇100#砼0.8m厚，要求钢板与砼、砼与土壤之间结合紧密，从而使压力均匀分散开。④后背堵板与后背的加固如（见下图）4.7.3管道水压、闭水试验前，应做好水源引接及排水疏导路线的设计；应做好进水管路、排气孔的设计。成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页4.7.4管道试压前先从下游缓慢灌水，灌入时，在试验管段的上游管顶及管段中的凸起点应打开排气阀，将管道内气体排除。4.7.5试验管道灌满水后，在不大于工作压力条件下充分浸泡后再进行试压，浸泡时间不少于48h。4.7.6水压试验时，管道的气体应排除。灌水时排气要使排出的水流中不带汽泡，水流连续，速度不变，作为排气较彻底的标志。在升压过程中，水泵不断向管道内充水，但弹簧压力计表针摆动幅度较大，读数不稳定，且升压很慢时，表明管道内气体未排净，应重新排气后再升压。4.7.7在升压过程中，应分级升压，每升一级应检查后背、支墩、管身及接口，当无异常现象时，再继续升压。水压升至试验压力后，保持恒压10min，压力降不超过0.05Mpa，检查接口，管身无破损及漏水现象时，管道应试验为合格。4.7.8管道严密性试验，其最大渗水量应符合《GB50268-971》有关规定。4.7.9管道水压试验后，竣工验收前应进行管内清扫和分段冲洗消毒，直至水质管理部门取样化验合格为止。4.8管道抗浮技术措施管漂浮是因管沟槽内水的浮力超过管道自身重量而引的。其来势突然、凶猛，一旦发生会造成管道位移。发生漂浮的管道修复十分困难。因此抗浮工作在本工程施工中尤显必要，在施工中将采取如下措施：4.8.1加强施工期间沟槽内外的防洪和排水工作，使沟内水位始终低于漂位临界水位；4.8.2在沟槽两侧设置挡水墙开挖排水沟；4.8.3成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页对已下管安装地段的管道在试压前可在管中段覆土压腰，使管道自重及覆土重量大于沟内集水对管道的浮力。4.8.4对已完工管道应尽快回填、减少暴露时间，如不能及时回填可向管道内注水压载或在适当位置留紧急进水口。五、施工管理与措施5.1施工现场技术工作的组织施工技术工作由公司总工程师总负责，施工现场的技术管理工作由项目工程师主持。现场设施工技术组，质量安全组。项目工程师负责工程《施工组织设计》的编制与实施，施工技术问题处理、签证、先进施工技术推广、施工技术领导、质量安全技术措施的制定与审批。5.2施工技术管理工作重点5.2.1严格按设计图纸施工，认真地执行国家有关技术规范、标准及公司技术管理的企业标准和有关规定。5.2.2工程施工前认真学习图纸，搞好图纸会审，作好会审记录，及时作好施工准备工作。施工工长按公司技术管理规定进行施工图纸、施工方案、施工现场及消除质量通病交底。5.2.3施工工长组织工程施工，必须认真编制安装工艺卡，使作业人员明了作业内容、作业程序、施工方法、安全措施、治理质量通病措施及自检点、控制点、质量管理点及施工中应形成的记录等。5.2.4施工中的变更必须经甲方或设计人员签字认可。5.2.5隐蔽工程隐蔽前，必须完成各项安装工作，在有关试验合格后，由责任工长组织，并通知甲方及监理人员共同检查验收，及时形成隐蔽记录，完备签字手续。5.2.6工程施工中应积极推广采用新技术、新材料、新机具，并及时认真制定和实施推广采用的技术措施。成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页5.2.7由项目工程师按公司技术部《关于施工现场资料管理规范化规定》的要求，组织好施工图纸、质保资料、安装记录等工程资料管理，并按公司QC/CA1104-92《工程施工档案资料收集整理规定》及时作好工程交工资料；施工工长在施工中及时收集记载设计施工变更，确保工程完工后的次月完成竣工图绘制。5.2.8施工工长应认真填写施工日志，工程完工按分部工程或重点部位安装进行技术工作总结。工程交工验收前，由项目工程师组织进行工程施工总结，并形成文字材料。5.3施工规范与标准针对工程施工内容，该工程安装施工遵守以下技术标准、规范：（1）施工技术规范、标准《给水排水管道工程施工及验收规范》（GB50268-97）《给水排水构筑物施工及验收规范》（GBJ141-90）《埋地给水钢管道水泥砂浆衬里技术标准》（CECS10-89）《埋地钢质管道环氧煤沥青防腐层技术标准》（SY/T0447-96）《土方与爆破工程施工及验收规范》（GBJ201-83）《地基与基础工程施工及验收规范》（GBJ202-83）《混凝土结构工程施工及验收规范》（GB50204-92）《钢结构工程施工及验收规范》（GB5005-95）《地下防水工程施工及验收规范》（GBJ208-83）《地下工程防水技术规范》（GBJ108-8）《建筑地基处理技术规范》（JGJ79-91）《建筑防腐处理技术规范》（JGJ79-91）《建筑防腐蚀工程施工及验收规范》（TJ212-76）《钢筋焊接及验收规程》（JGJ18-84）成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页《机械设备安装工程施工及验收规范》（TJ231-78）《长距离输水管道阴极保护工程施工及验收规范》（SYJ4006-84）《工业金属管道工程施工及验收规范》（GB50235-97）《混凝土管用混凝土抗压强度试验方法》（GB11837-89）《气焊手工电弧焊及气体保护焊缝坡口的基本形式及尺寸》（GB985-88）《压力钢管制造安装及验收规范》（DL5017-87）《给水排水工程结构设计规范》（GBJ69-94）《城市测量规范》（CJJ8-85）《膨胀土地区建筑技术规范》（GB5112-87）（1）质量检验评定标准《钢结构工程质量检验评定标准》（GB50221-95）《建筑安装工程质量检验评定统一标准》GBJ300-88《混凝土强度检验评定标准》（GBJ107-87）《建筑工程质量检验评定标准》GBJ301-88《工业金属管道工程质量检验评定标准》GBJ50184-93（2）施工安全技术标准JGJ46-88《施工现场临时用电安全技术规程》JGJ33-86《建筑机械使用安全技术规程》JGJ80-91《建筑施工高处作业安全技术规范》GB50194-93《建筑工程施工现场安全用电规范》JGJ59-88《建筑施工安全检查评分标准》（3）本企业标准、规定QG/CA1104-92《工程施工档案资料整理规定》QG/CA0809-95《施工现场准备管理标准》成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页QG/CA0808-95《文明施工现场管理标准》QG/CA1503-95《施工现场材料管理标准》QG/CA1612-95《施工现场机械设备管理标准》QG/CA2505-95《施工现场安全管理标准》QG/CA0810-95《施工现场进度管理标准》QG/CA1313-97《施工现场质量管理标准》QG/CA2011-95《施工现场经济核算管理标准》QG/CA3011-95《施工现场思想政治工作及民主管理标准》1997年《安装质量控制要点》QG/CA0302-90《安装工程施工程序标准》QG/CA0306-90《建筑安装工程施工艺及操作规程》QG/CA1312-94《工程质量管理点管理标准》CAJB01-88《工业管道安装工程工艺标准》CAJB03-88《焊接工程工艺标准》六、劳动力安排计划该工程计划用工约工日，根据现场施工条件及施工进度计划安排，计划投入大型机械操作工人，安装钳工人，管工人，焊工人，油漆工人，维护电工人，其它辅助工人，加上现场管于人员，施工高峰期将达人。劳动力投入计划见附录四《劳动力投入计划》：成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页七、施工机械配备根据该工程施工作业面大的特点，为保证工期将安排多条作业线平行流水作业。计划投入8t、25t汽车吊各一台，挖土机两台，装载机一台，汽车五台及各种焊接、切割、试验、检验等设备。机具明细见附录五《主要施工机具投入计划》。八、工程质量管理与措施8.1工程施工质量目标质量目标：创一流质量、确保工程优良。8.2质量管理原则8.2.1以工程质量目标和该工程的重要意义及“百年大计、质量第一”的方针对施工人员进行质量教育，提高现场人员的质量意识，增强施工人员自觉搞好工程质量的积极性。8.2.2认真执行分项工程安装工艺卡，作好施工图纸，施工程序方法及规范标准要求的技术交底，搞好工序质量“三检制”，以抓好分项工程创优，为工程的整体创优提供保证。8.2.3各责任工长根据分项工程的内容向施工班组进行施工部位，规范标准，施工程序方法及安全技术，质量管理点及质量控制点的控制要点和班组自检的检测项目，部位允许偏差等技术交底，班组施工后按要求认真填写自检记录，专业质检员在班组自检基础上进行抽查后，对分项质量作初步评定，并将抽查情况反馈项目工程师，要求质量管理点合格率达到100%，班组自检点合格率大于90%，对在检查中不合格的质量问题由工长组织认真整改。8.2.4严格按图施工，针对施工内容，认真抓好安装质量通病治理，工长在作技术交底时应将质量通病治理作为重要交底内容。8.2.5成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页加强施工现场技术管理，针对工程技术难度和具体求，制订相应的技术措施，编制施工方案。8.2.6针对施工中的工艺要求应组织有关人员对工艺技术进行学习，特殊工种人员必须持证上岗。8.2.7加强材料质量控制，首先在外部质量保证上作好对产品和厂家的质保体系及产品质量的考察，择优订购对进场材料设备，由材料人员会同质检人员，专业工长共同对材料质量进行验收，凡无合格证、质证书（不应复印件），或合格证及质证书与材料，设备不符者，均不能验收入库，亦不能发放和使用。8.2.8施工中所使用的计量器具，必须是检验部门校验合格的计量器具。8.2.9施工现场应针对施工内容，以提高工程质量保证工期和安全文明生产为课题，开展群众性QC小组活动和群众性合理化建议活动。8.2.10项目工程师按工程进度，按工程部位，按工程特殊性，按月组织质量大检查，作好记录。8.2.11认真接受业主、监理公司及质监站的监督，重要工序质量实行由业主、监理公司及施工单位三方共同检查确认的原则。8.3质量管理监督工作的组织领导8.3.1层层落实各级（特别是项目管理班子）的质量责任制，建立在公司总工程师指导下，以项目工程师为主的，具有实效的项目工程质量保证体系。8.3.2老成渝路给水工程安装质量由项目经理负责，分部工程质量由专业责任工长负责，项目工程师进行具体组织和领导，项目工程各级人员均按公司质量责任制标准，认真行使其质量职责。8.4质量保证体系成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页以项目工程师为主建立现场质量控制系统，此系统与公司质量保证系统和技术监督系统组织完整的质量体系。质量保证体系图见附录二。现场质量控制系统主要是对工序质量进行控制，以工序质量确保工程整体质量。8.5质量管理与控制的重点及保证措施8.5.1根据工程的施工特点与公司质量管理的要求，按《给水管道安装程序及质控系统图》（附录七）的规定对各施工工序进行控制。8.5.2由项目经理部作好现场职工的质量意识教育，强调工程的重要性及工程创优的质量目标，使现场职工牢固树立工程创优意识，增强职工自觉搞好工程质量。8.5.3钢管焊接应按国家规程、规范的有关规定进行。8.5.4管道安装将放入管沟的管道逐根组对焊接，焊完后按规定进行超声波与X射线探伤检查，发现问题立即修补，合格后将焊按部位，按设计清理防腐。8.5.5施工现场在任何情况下，不允许管沟内长时间积水，并应严防浮管现象。8.5.6管道支墩应在管道接口做完，管道位置固定后修筑，支墩应按设计进行，应在坚固的地基上修筑，保证支墩在受力情况下不致破环管道接口。8.5.7管道沟槽经验收合格后方可敷设管道。8.5.8管沟回填必须符合设计规定的密实度与含水量。8.5.9沟槽开挖应不扰动原状土。8.5.10管道压力试验必须按设计要求进行。8.6成品保护措施8.6.1加强作业人员成品保护教育、教育现场职工要受护自己的安装成品，同时也要保护其它施工单位的成品，防止施工中的相互损坏。成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页8.6.2管材、管件进场时，应按设计要求严格验收检查，堆放或入库妥善保管，库房应有可靠的防火防洪措施。8.6.3对不能入库的大型钢管，大型设备及管件，应集中存放，加设围栏，采取遮盖措施进行保护。8.6.4对钢管、管件搬运吊装，由工长提出搬运吊装方案，作好技术措施交底，对违章作业人员，要严肃处理。8.6.5在施工过程中，每天工作完后，应将敷设好的管道管口临时封闭，防止异物进入管道。九、安全文明施工管理9.1安全文明生产目标安全目标：杜绝重伤死亡事故，重大设备事故。文明目标：创“十佳”文明施工现场。9.2安全文明施工的组织领导建立以项目经理负责制，由生产副经理及项目专职质安员及各专业工长、施工班组长参加的现场安全领导小组，负责施工现场安全及文明生产的管理监督和协调工作，实行安全工作分工负责制见附录三：《安全保证体系图》9.3安全工作重点及保证措施9.3.1由项目施工班子，项目质安员抓好现场人员（包括外用工）入场安全教育，搞好现场安全文明生产宣传，坚持安全喊话制度，增加职工、外用工的安全生产意识。9.3.2由各专业工长搞好施工安全措施的制订，落实安全技术交底工作，结合施工现场情况及施工内容，要有针对性地组织职工学习《建筑安全技术操作规程》及独立的安全技术交底工作。9.3.成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页3现场安全领导小组定期（每周一次），组织现场安全明生产检查，发现问题及时整改，并有检查记录；公司将以该工程为重点，定期或不定期由主管部门组织对该工程安全文明生产工作进行检查，协助项目班子抓好现场文明生产管理。9.3.4健全项目工程安全生产制度，按公司企业标准QC/CA2505-95《施工现场安全管理标准》要求，对该项目工程的施工安全生产工作进行组织和管理，并按照本工程现场指挥部的各项有关管理规定和要求，针对工程实际制定并实施有关安全施工的补充规定。9.3.5由各专业工长搞好各分项分部工程安全措施的制定、交底实施和检查。9.3.6严格执行公司制定的《安全奖罚办法》及成安司发[1999]28号文施工现场安全生产违章处罚规定》，采取安全生产与经济挂钩的办法来强化安全管理。9.3.7搞好管道深坑、作业的安全管理和安全措施的制定，避开雨天坑、沟槽施工，要防止坑、沟槽坍方。9.3.8雨季施工时，应作好沟槽排水，并严防雨水注入沟槽。9.3.9搞好大型管道散管和下管（包括机械及人工）的安全管理和安全措施的制定。9.3.10在现场堆码管子时，要按施工方案规定的地点堆放，要注意堆放地区的地质、坡度，严禁超高堆放，人不准上去随意踩蹬。9.3.11管沟槽的开挖，按设计要求放好边坡，并按规定弃土，防止坍方。9.3.12采用人工往管沟下管时，使用的绳索和地桩必须牢固可靠，两端放绳速度应一致，且沟内不得有人。9.3.13管道进行压力试验时，必须要有可靠的安全技术措施，并应报主管部门批准。成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页9.3.14管道压力试验升压应缓慢地进行，停泵稳定后，方可进行检查。检查时，检查人员不得对着管道盲板、堵头等处站立。9.3.15处理管道泄漏等缺陷必须在泄压后进行，严禁带压修理。9.3.16抓好施工现场用电安全管理，指定电气专业工长编制临时用电施工方案，统一架设三相五线制的施工用电线路，配备数个移动配电箱，配备维修电工负责现场电气线路的维护管理，搞好机械设备及电动机具的接零、接地保护及用电设备的漏电保护。9.3.17搞好施工机械安全装置的配备，在设备位置附近挂贴安全标志及安全操作规程，进场的机械必须性能良好，专用设备如发电机应有专人管理，现场应搞好机具、设备的保养工作，杜绝机具、设备带病运行。9.3.18安全设施应齐备，安全围栏，安全警示牌标志应齐备完好便于使用，安全帽，安全带完好正确佩戴。9.3.19针对该工程道路交叉口多，作业面广，线路长，坑、沟作业多，现场必须抓好现场的防触电、防坑、沟槽跨塌、防坠落，防交通事故的安全宣传及入场人员的安全教育，特别是外用工的安全教育，增加外用工的安全意识。9.3.20该工程施工单位多，人员杂，现场建立安全现场保卫小组，落实防盗措施，搞好治安、消防及保卫工作。9.4文明生产管理措施9.4.1施工现场文明施工管理必须执行《建筑施工现场场容管理办法》、《成都市建筑施工现场监督管理规定》，项目经理部由项目经理主抓，专业工长分区负责。9.4.2项目经理部对现场文明施工管理要统一布置，统一安排，要有平面布置图分区负责。班组要有班组的岗位责任制及文明现场制度。9.4.成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页3工长交底必须对文明施工提出具体要求，重要部位要有切实可行的针对性的安全技术措施书面交底。9.4.4操作地点周围要做到整洁，工完料清，将废料倒在指定地点。9.4.5施工现场堆放的成品、材料要整齐，以免影响地区景观。9.5施工现场消防及治安保卫工作9.5.1施工现场要有消防领导小组，消防工作要作到五同时：同时计划、同时检查、同时布置、同时总结、同时评比，项目质安员要经常进行现场巡回检查，对有消防隐患和不安全的地方向项目经理提出整改意见，如有特殊情况应及时与有关部门联系。9.5.2严格执行现场用火制度，用电制度，要经常检查是否有漏电、漏气，以防易爆、易燃等不安全因素的产生。9.5.3库房、料场应配备足够的消防器材，执行二十四小时消防值班制度，对易燃材料要集中管理，并设有明显安全警标标志，各施工班组工具房内不得存放汽油、煤油等易燃材料，严禁使用电炉、烧水煮饭及冬季取暖。9.5.4现场施工人员要严格执行现场消防制度及上级有关规定。9.5.5选好库区、料场、班组工具房位置，库房门窗要坚固、严密、门锁插销要齐全，料工离库上锁，库房应建立严格的管理制度。9.5.6库房管理人员要加强责任心，办事认真，收发料具时要坚持认真登记，清点等制度。9.5.7库房电源控制设在外面，下班后要断电，安装门窗要一律往外开。9.5.8贵重器材料和设备应指定专人保管，严格领用，借用、交接手续。9.5.9班组工具，量具要有专人负责，下班后要锁入工具箱内，不要随便乱放，工具房门窗要牢固，防止工具丢失。成都市三环路供水工程施工组织设计1999.9.12 成都市工业设备安装公司第44页9.5.10防范重于救灾，安全重于泰山安全第一，预防为主。安全生产，预防为主。消防预防，灭火为主。十、措施费用的确定根据该工程设计要求,材料选用,现场条件及上级有关要求,为保证工期、质量和施工安全，施工中必须采用一定的技术、质量、安全措施。这些措施将增加发生必要的人工、机械材料及有关费用，其数量将按实际发生别行提出。十一、降低成本措施11.1各种管材、管件、阀件及其它材料进场，应考虑合理的堆放场地，以减少二次搬运。11.2大型机械设备的进场应根据现场施工进度要求，落实时间，做好现场准备，以养活机械台班费用。11.3搞好机具设备管理，随时掌握现场机具分布和使用情况，作好合理调度，减少现场停带时间，降低机具租赁费。11.4作好现场的统一指挥协调工作，尽量加快施工进度，减少人工费用。11.5认真组织施工图纸的学习和技术交底，搞好预留、预埋，加强成品管理，减少不必要的修补损失和返修损失。11.6合理布置现场临设施工用水、用电管线，减少重复搭设。11.7作好现场机具的施工用电线路的维护和保养工作，以避免不必要的停工。成都市三环路供水工程施工组织设计1999.9.12'
