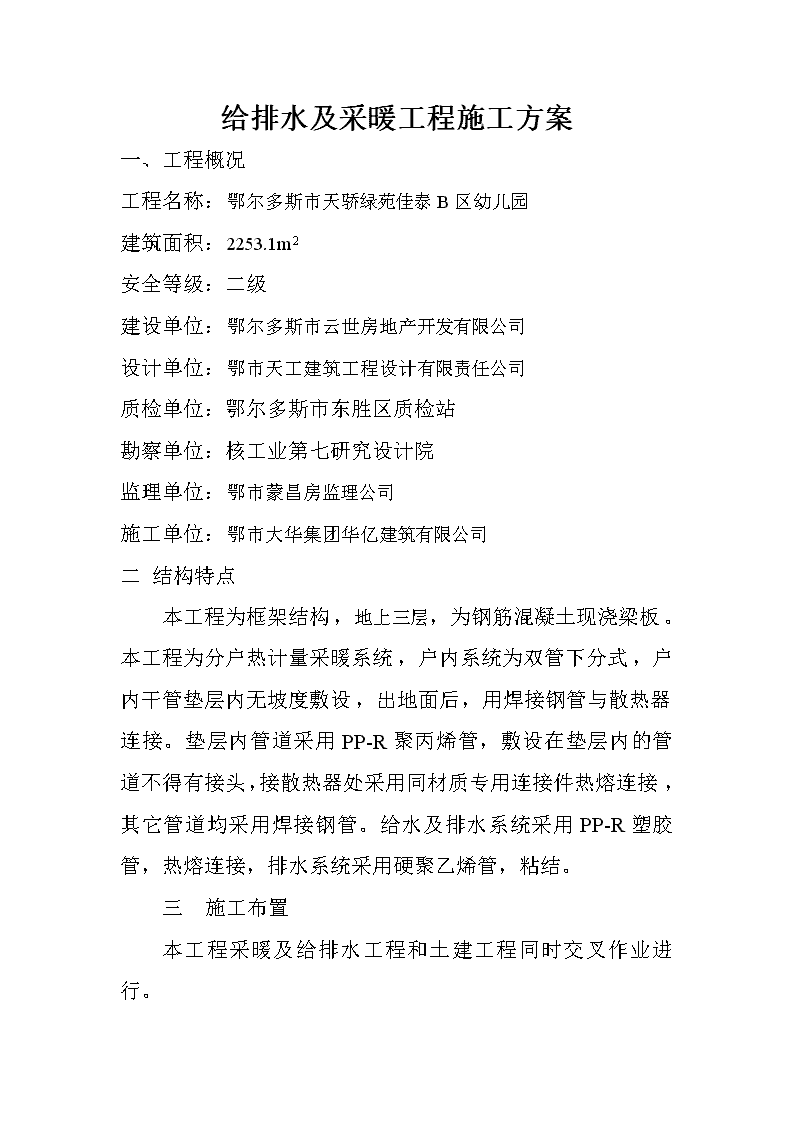

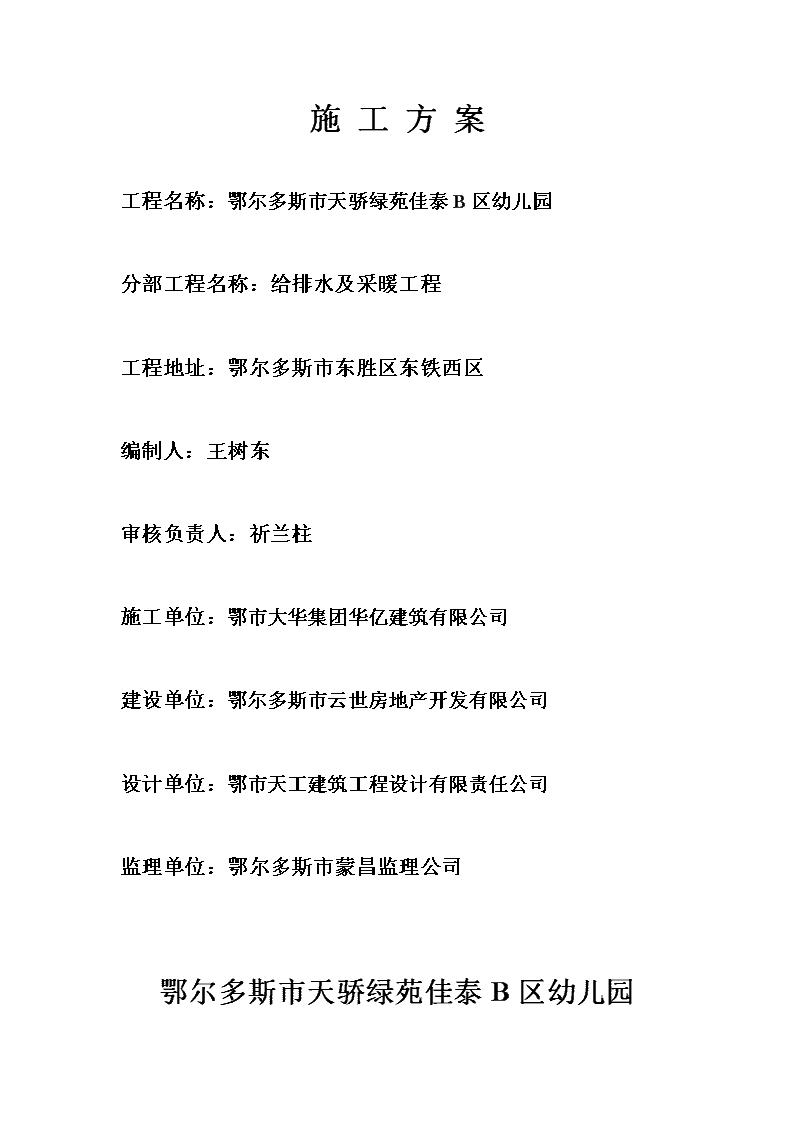

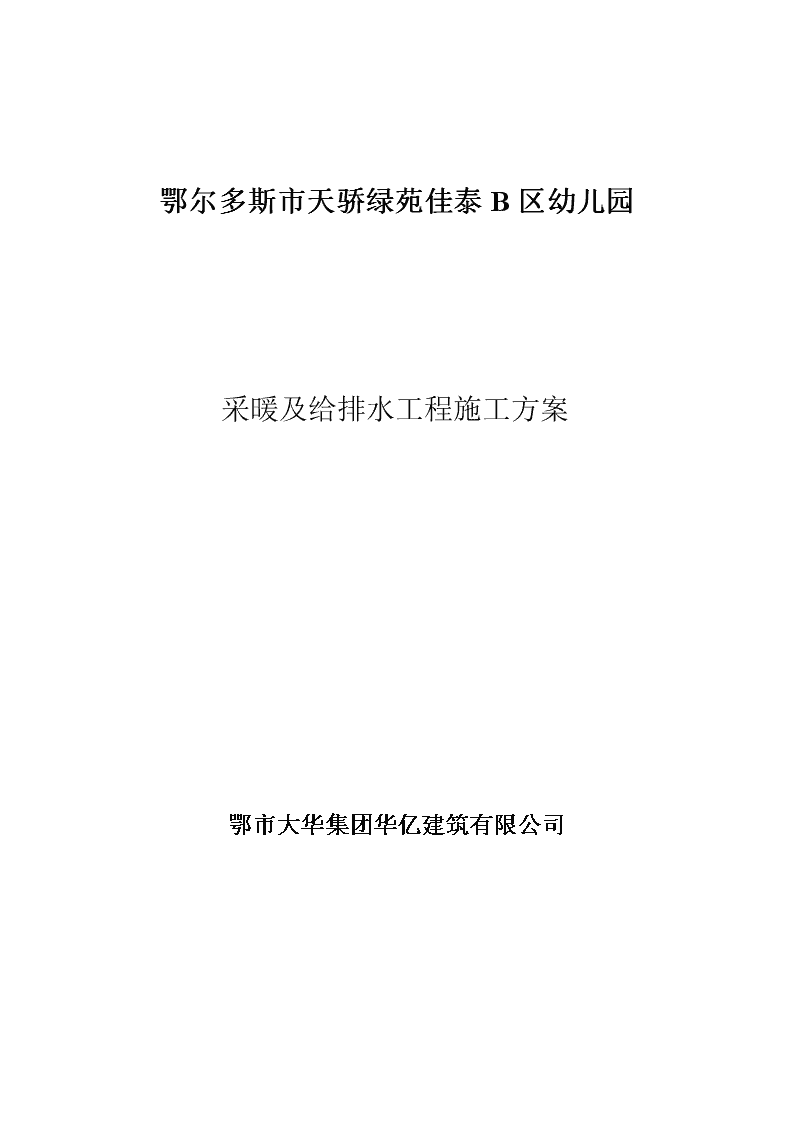

'鄂尔多斯市天骄绿苑佳泰B区幼儿园采暖及给排水工程施工方案鄂市大华集团华亿建筑有限公司 施工方案工程名称：鄂尔多斯市天骄绿苑佳泰B区幼儿园分部工程名称：给排水及采暖工程工程地址：鄂尔多斯市东胜区东铁西区编制人：王树东审核负责人：祈兰柱施工单位：鄂市大华集团华亿建筑有限公司建设单位：鄂尔多斯市云世房地产开发有限公司设计单位：鄂市天工建筑工程设计有限责任公司监理单位：鄂尔多斯市蒙昌监理公司鄂尔多斯市天骄绿苑佳泰B区幼儿园 给排水及采暖工程施工方案一、工程概况工程名称：鄂尔多斯市天骄绿苑佳泰B区幼儿园建筑面积：2253.1m2安全等级：二级建设单位：鄂尔多斯市云世房地产开发有限公司设计单位：鄂市天工建筑工程设计有限责任公司质检单位：鄂尔多斯市东胜区质检站勘察单位：核工业第七研究设计院监理单位：鄂市蒙昌房监理公司施工单位：鄂市大华集团华亿建筑有限公司二结构特点本工程为框架结构，地上三层，为钢筋混凝土现浇梁板。本工程为分户热计量采暖系统，户内系统为双管下分式，户内干管垫层内无坡度敷设，出地面后，用焊接钢管与散热器连接。垫层内管道采用PP-R聚丙烯管，敷设在垫层内的管道不得有接头，接散热器处采用同材质专用连接件热熔连接，其它管道均采用焊接钢管。给水及排水系统采用PP-R塑胶管，热熔连接，排水系统采用硬聚乙烯管，粘结。三施工布置本工程采暖及给排水工程和土建工程同时交叉作业进行。 四主要施工工艺1给水管道安装（1）本工程给水管道材质为PP-R塑胶管，采用厂家配套的铜制接头零件安装，安装前须将管子调直，直径大于等于DN40的管子在拐弯处用弯头连接，直径小于等于DN32的管子在拐弯处采用管内塞专用弹簧煨弯，管道支架用配套塑料卡子固定。热水管道采用PP-R管材热熔连接，切管尺寸应准确无误用专用切管器切管，切口毛刺耳要清理干净，将管熔接器加热到260度时，管材和管件同时熔接器内维持5秒钟以上，推进时用力不要过猛，以防管头弯曲，管卡采用厂家配套专用管卡，总之在安装前要仔细阅读“产品使用说明书”。（2）生活给水系统入口压力为32米，管道系统压力为工作压力的1.5倍，但不得小于0.6Mpa给水系统应在试验压力下1h内压力降不大于0.05Mpa,然后降至工作压力的1.15倍，稳压2h，压力降不大于0.03Mpa同时各连接处不渗不漏为合格。（3）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具边缘或底层地面高度，满水15分钟水面下降后，再灌满观察5分钟，液面不降，管道及接口无渗漏为合格。 （1）给水系统交付使用前必须进行通水试验并做好记录，检验方法：观察和开启阀门，水嘴等放水。（2）生产给水系统管道在交付使用前必须冲洗和消毒，并经监理单位取样检验，符合国家《生活饮用水标准》方可使用。检验方法：检查提供的检测报告。（3）给水水平管道应有2%~5%的坡度向泄水装置，用水平尺和尺量检查。管道的支，架安装应平整牢固。（4）管道和阀门安装的允许偏差和检验方法项次项目允许偏差（mm）检验方法1水平管道纵横方向弯曲钢管每米全长25米以上1≯25用水平尺;直尺;拉线和尺量检查塑料管复合管每米全长25米以上1.5≯25铸铁管每米全长25米以上2≯252立管垂直度钢管每米全长25米以上3≯8吊线和尺检查塑料管复合管每米全长25米以上2≯8铸铁管每米全长25米以上3≯83成排管段和在排阀门在同一平面上间距3尺量检查 1排水管道安装(1)本工程排水管道采用硬质聚氯乙稀(UPVC)，先应根据设计图纸的实际情况按预留口位置测量尺寸，绘制加工草图，然后进行断管，断口要平齐，用刮刀除掉断口内外毛刺耳，外棱角铣出15度角，用棉布将承口部位擦干净，然后用毛刷涂粘接剂，先涂承口后涂插口插入粘接时稍做转动，插入粘拉时稍做转动，约30秒至一分钟可粘结牢固，埋地管道要用细砂回填至管上皮100mm。立管每层三通下设一伸缩节，横管直管段超过4m设一伸缩节，伸缩节预留20~30mm，立管每层设二个支架。(2)隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。检验方法：满水15分钟水面下降后，再灌满观察5分钟，液面不降，管道及接口无渗漏为合格。(3)排水塑料管必须按设计要求及位置装设伸缩节。间距按3.5米设。(4)排水主立管及水平管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。(5)通球室外的排水管，穿过墙壁或基础必须下返时，应采用45度三通和45度弯头连接，并应在垂直管段顶部设置清扫口。 (1)室外排水的水平管道与水平管道；水平管道与立管的连接，应采用45度弯头或曲率半径不小于4倍管径的90度弯头。(2)排水管道安装允许偏差：项次项目允许偏差检验方法1坐标15用水准仪；直尺；拉线和尺检查2标高153横管纵横方向塑料管每1米1.5全长25米≯384立管垂直度塑料管每1米3吊线和尺量检查全长25米≯151采暖管道安装本工程采暖管道为焊接钢管，直径在DN32以上为焊接，在DN32以内为丝接，DN40以上的管道在拐弯处采用R=4d的煨弯，先施工采暖供回水干管支立管预留至立管阀门处，然后进行水压试验，第二步进行散热器安装及支管连接，最后进行全系统试压，合格后进行系统冲洗及油刷工作。2卫生器具安装（1）先进行卫生器具外观检查，然后再进行安装，成排卫生器具的高度，轴线尺寸必须统一，纵横方向水平找正，卫生器具与排水管道的接口处用溅灰压服实抹光，最后进行通水试验。 （1）卫生器具交工前应做满水和通水试验。检验方法：满水后各连接件不渗不漏；通水试验给；排水畅通。（2）卫生器具的支；托架必须防腐良好，安装平整，牢固与器具接触紧密，平稳。（3）卫后器具安装的允许偏差如下：项次项目允许偏差（mm）检验方法1坐标单独器具10拉线，吊线和尺量检查2标高单独器具±153器具水平度器具水平度2用水平尺和尺量检查4器具垂直度器具垂直主度3吊线和尺量检查1消防管道及设备安装本工程消防管道为镀锌钢管，系统全部采用焊接（电焊），管道在变径处用成品变径管，立干管焊完毕即可焊接支管。消防箱为800×650×200暗装，箱底距地750mm，消火栓为侧入口，进贷时请核对箱门口及栓口的左右位置，系统安装完毕进行1.0Mpa水压试验，然后进行冲洗，最后将水枪及水带按规定放入箱中。五暖卫工程的一般要求（1） 各种管材在使用前均匀认真检查，符合国家技术质量鉴定文件，具有合格证，消防产品应有准用证，钢管应壁厚均匀，无锈蚀无开裂，铝塑板及UPVC管还要有国家级检验报告，外表光滑，卫生器具色泽一致且外观光洁。（1）所有材料必须经甲方，监理验收后，方可入库存放使用。（2）各种阀门在安装前应逐一做单体水压试验。（3）管道支架一律采用机械切割，钻头开孔。生趣钢管安装，层高小于5每层设一个支架，高度为1.5~1.8米，层高大于5米每层设二个支架，均匀分布。（4）钢管丝接，螺钉纹要规整，断丝不得大于螺纹全扣的10%。（5）所有穿墙套管两侧与墙饰面平，穿楼板套管应高出地面20mm，套管底部与板下皮平齐。（6）单独卫生器具坐标允许偏差10mm，成排器具5mm。卫生器具垂直度允许偏差3mm。（7）管径小于等于DN32的不保温双立管，其中心距离为80mm，允许偏差5mm，送水管置于面向的右侧。（8）连接菜器的支管应有坡度。当支管全长小于或等于500mm，坡度值为5mm；大于500mm为10mm，当一根立管接往两根支管地，任一根超过500mm，其坡度均为10mm。 （1）给水管道试压冲洗严格执行GBJ242-82规定，水压试验在10分钟压力降大于0.05Mpa，然后降至工作压力外观检查不渗漏为合格。采暖系统以1.5倍工作压力试验，5分钟内不渗漏为合格。（2）饮用水管道在使用前应用每升水中含有20~30毫克的游离氯水灌满管道进行消毒，含氯水在管道中应留置24小时以上，消毒完毕再用饮用水冲洗，经有关部门检验合格方可使用。'
