样板间给排水施工方案 2页

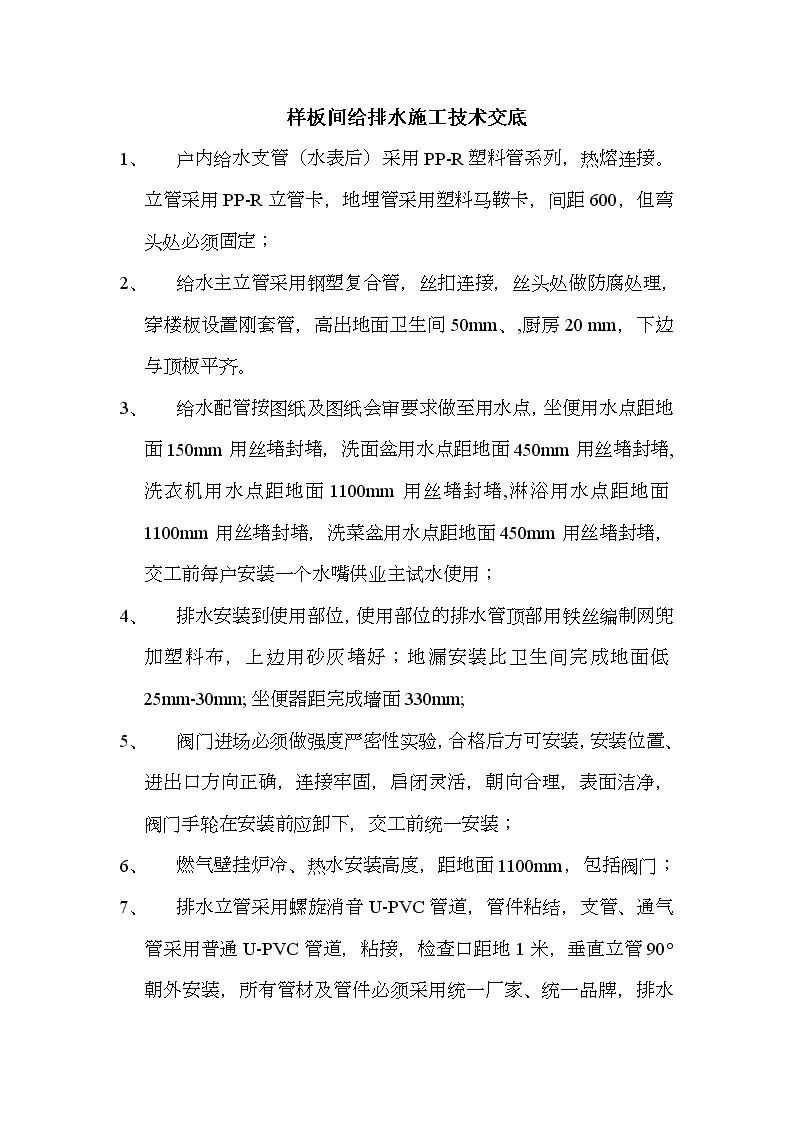

'样板间给排水施工技术交底1、户内给水支管（水表后）采用PP-R塑料管系列，热熔连接。立管采用PP-R立管卡，地埋管采用塑料马鞍卡，间距600，但弯头处必须固定；2、给水主立管采用钢塑复合管，丝扣连接，丝头处做防腐处理，穿楼板设置刚套管，高出地面卫生间50mm、,厨房20mm，下边与顶板平齐。3、给水配管按图纸及图纸会审要求做至用水点，坐便用水点距地面150mm用丝堵封堵，洗面盆用水点距地面450mm用丝堵封堵,洗衣机用水点距地面1100mm用丝堵封堵,淋浴用水点距地面1100mm用丝堵封堵，洗菜盆用水点距地面450mm用丝堵封堵，交工前每户安装一个水嘴供业主试水使用；4、排水安装到使用部位，使用部位的排水管顶部用铁丝编制网兜加塑料布，上边用砂灰堵好；地漏安装比卫生间完成地面低25mm-30mm;坐便器距完成墙面330mm;5、阀门进场必须做强度严密性实验，合格后方可安装，安装位置、进出口方向正确，连接牢固，启闭灵活，朝向合理，表面洁净，阀门手轮在安装前应卸下，交工前统一安装；6、燃气壁挂炉冷、热水安装高度，距地面1100mm，包括阀门；7、排水立管采用螺旋消音U-PVC管道，管件粘结，支管、通气管采用普通U-PVC管道，粘接，检查口距地1米，垂直立管90° 朝外安装，所有管材及管件必须采用统一厂家、统一品牌，排水立管安装完毕后采用分切膜保护；1、地埋管线（冷水管）用蓝色，（热水管）用红色，线条表明走向，仿宋体，字高6ｃｍ，间距5ｃｍ，每５米标注，字样美化，线条清晰需直；2、水表安装为ＤＮ２０的卡表，注意水流方向，表下用３０角钢做托架，注意成品保护；3、壁挂炉冷热水管位置见附图；交底人：接受交底人'
