某项目建筑给排水计算书 9页

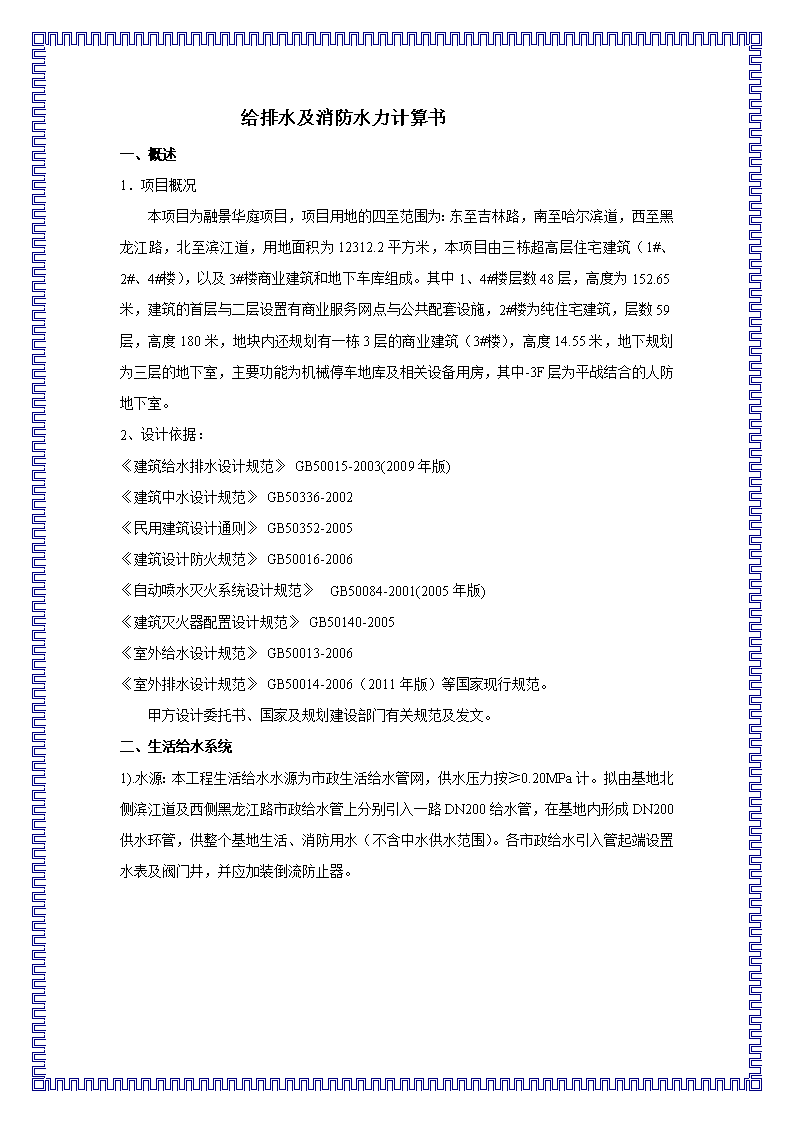

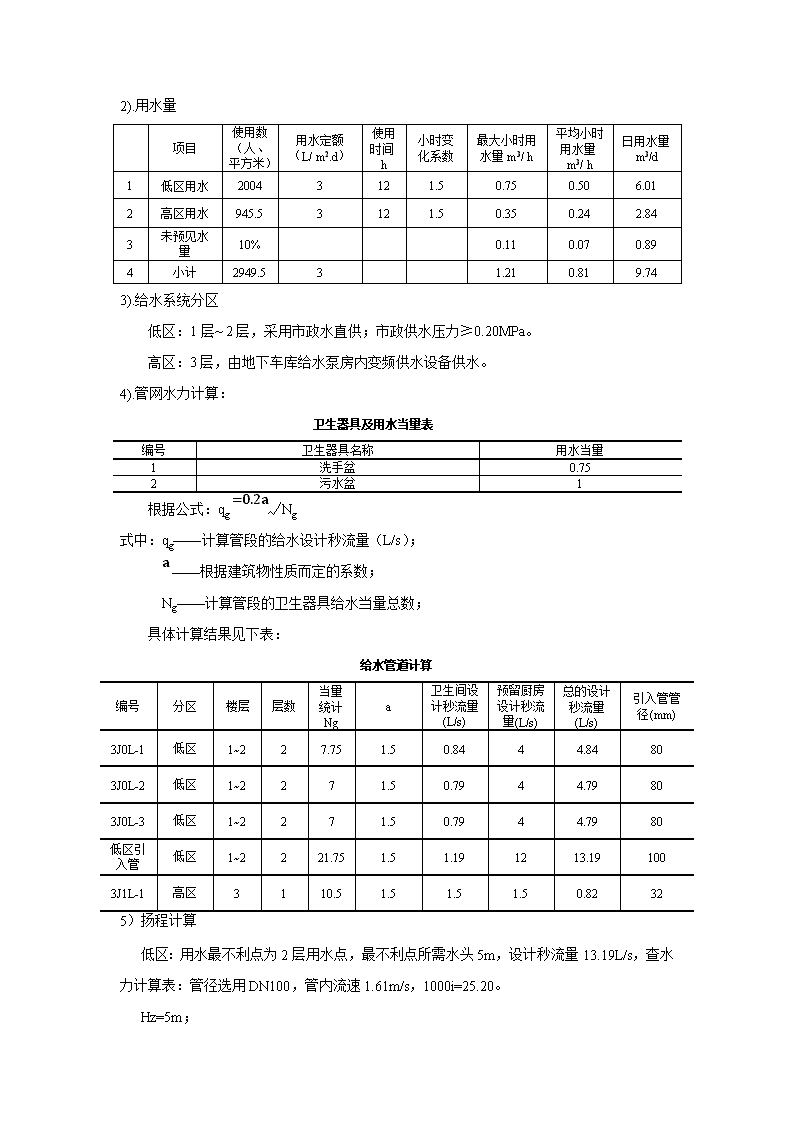

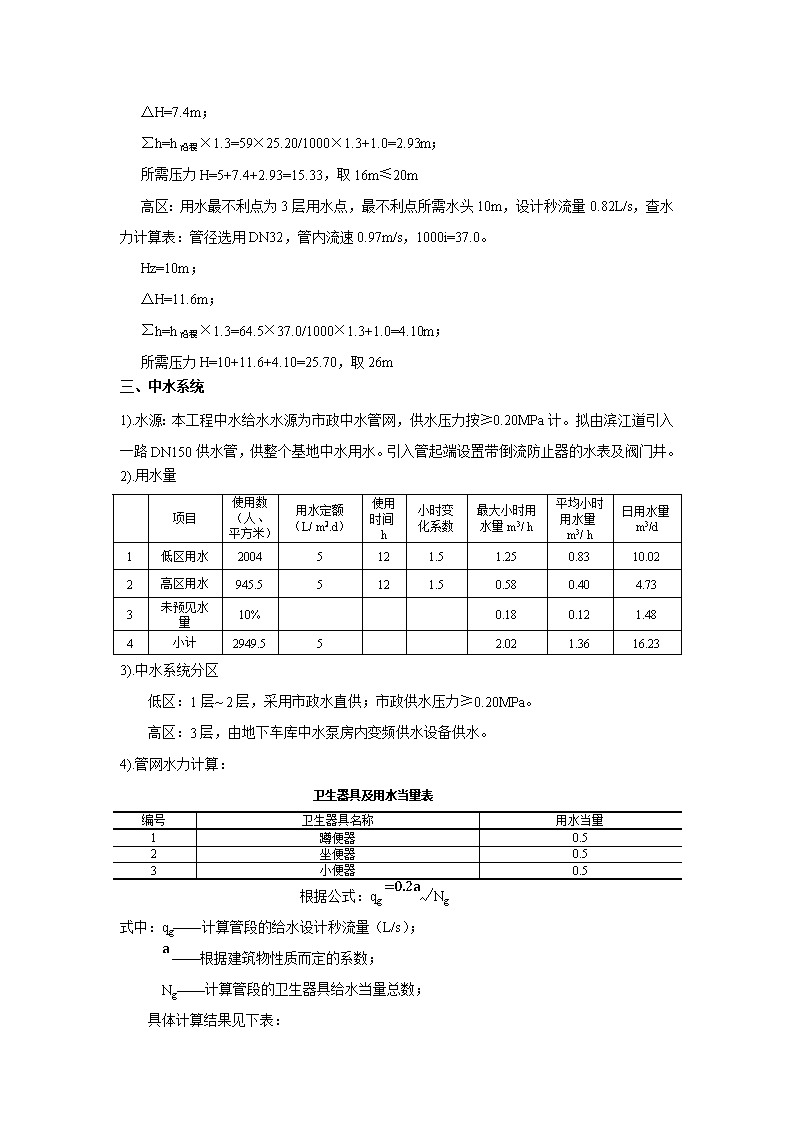

'给排水及消防水力计算书一、概述1．项目概况本项目为融景华庭项目，项目用地的四至范围为：东至吉林路，南至哈尔滨道，西至黑龙江路，北至滨江道，用地面积为12312.2平方米，本项目由三栋超高层住宅建筑（1#、2#、4#楼），以及3#楼商业建筑和地下车库组成。其中1、4#楼层数48层，高度为152.65米，建筑的首层与二层设置有商业服务网点与公共配套设施，2#楼为纯住宅建筑，层数59层，高度180米，地块内还规划有一栋3层的商业建筑（3#楼），高度14.55米，地下规划为三层的地下室，主要功能为机械停车地库及相关设备用房，其中-3F层为平战结合的人防地下室。2、设计依据：《建筑给水排水设计规范》GB50015-2003(2009年版)《建筑中水设计规范》GB50336-2002《民用建筑设计通则》GB50352-2005《建筑设计防火规范》GB50016-2006《自动喷水灭火系统设计规范》GB50084-2001(2005年版)《建筑灭火器配置设计规范》GB50140-2005《室外给水设计规范》GB50013-2006《室外排水设计规范》GB50014-2006（2011年版）等国家现行规范。甲方设计委托书、国家及规划建设部门有关规范及发文。 二、生活给水系统1).水源：本工程生活给水水源为市政生活给水管网，供水压力按≥0.20MPa计。拟由基地北侧滨江道及西侧黑龙江路市政给水管上分别引入一路DN200给水管，在基地内形成DN200供水环管，供整个基地生活、消防用水（不含中水供水范围）。各市政给水引入管起端设置水表及阀门井，并应加装倒流防止器。 2).用水量项目使用数（人、平方米）用水定额（L/m2.d）使用时间h小时变化系数最大小时用水量m3/h平均小时用水量m3/h日用水量m3/d1低区用水20043121.50.750.506.012高区用水945.53121.50.350.242.843未预见水量10%0.110.070.894小计2949.531.210.819.743).给水系统分区低区：1层~2层，采用市政水直供；市政供水压力≥0.20MPa。高区：3层，由地下车库给水泵房内变频供水设备供水。4).管网水力计算：卫生器具及用水当量表编号卫生器具名称用水当量1洗手盆0.752污水盆1根据公式：qg=0.2a√Ng式中：qg——计算管段的给水设计秒流量（L/s）；a——根据建筑物性质而定的系数；Ng——计算管段的卫生器具给水当量总数；具体计算结果见下表：给水管道计算编号分区楼层层数当量统计Nga卫生间设计秒流量(L/s)预留厨房设计秒流量(L/s)总的设计秒流量(L/s)引入管管径(mm)3J0L-1低区1~227.751.50.8444.84803J0L-2低区1~2271.50.7944.79803J0L-3低区1~2271.50.7944.7980低区引入管低区1~2221.751.51.191213.191003J1L-1高区3110.51.51.51.50.82325）扬程计算低区：用水最不利点为2层用水点，最不利点所需水头5m，设计秒流量13.19L/s，查水力计算表：管径选用DN100，管内流速1.61m/s，1000i=25.20。Hz=5m； ΔH=7.4m；∑h=h沿程×1.3=59×25.20/1000×1.3+1.0=2.93m；所需压力H=5+7.4+2.93=15.33，取16m≤20m高区：用水最不利点为3层用水点，最不利点所需水头10m，设计秒流量0.82L/s，查水力计算表：管径选用DN32，管内流速0.97m/s，1000i=37.0。Hz=10m；ΔH=11.6m；∑h=h沿程×1.3=64.5×37.0/1000×1.3+1.0=4.10m；所需压力H=10+11.6+4.10=25.70，取26m三、中水系统1).水源：本工程中水给水水源为市政中水管网，供水压力按≥0.20MPa计。拟由滨江道引入一路DN150供水管，供整个基地中水用水。引入管起端设置带倒流防止器的水表及阀门井。2).用水量项目使用数（人、平方米）用水定额（L/m2.d）使用时间h小时变化系数最大小时用水量m3/h平均小时用水量m3/h日用水量m3/d1低区用水20045121.51.250.8310.022高区用水945.55121.50.580.404.733未预见水量10%0.180.121.484小计2949.552.021.3616.233).中水系统分区低区：1层~2层，采用市政水直供；市政供水压力≥0.20MPa。高区：3层，由地下车库中水泵房内变频供水设备供水。4).管网水力计算：卫生器具及用水当量表编号卫生器具名称用水当量1蹲便器0.52坐便器0.53小便器0.5根据公式：qg=0.2a√Ng式中：qg——计算管段的给水设计秒流量（L/s）；a——根据建筑物性质而定的系数；Ng——计算管段的卫生器具给水当量总数；具体计算结果见下表： 中水管道计算编号分区楼层层数当量统计Nga设计秒流量(L/s)引入管管径(mm)3ZJ0L-1低区1~225.51.51.90503ZJ0L-2低区1~2261.51.93503ZJ0L-3低区1~2251.51.8750低区引入管低区1~2216.51.52.42653ZJ1L-1高区318.51.52.0750注：蹲便器当量按0.5考虑，计算结果加上1.20L/s5）扬程计算低区：用水最不利点为2层用水点，最不利点所需水头10m，设计秒流量2.42L/s，查水力计算表：管径选用DN65，管内流速0.73m/s，1000i=9.80。Hz=10m；ΔH=7.1m；∑h=h沿程×1.3=58.8×9.80/1000×1.3+1=1.75m；所需压力H=10+7.1+1.75=18.85，取19m≤20m高区：用水最不利点为3层用水点，最不利点所需水头10m，设计秒流量2.07L/s，查水力计算表：管径选用DN50，管内流速1.054m/s，1000i=26.30。Hz=10m；ΔH=11.3m；∑h=h沿程×1.3=64.0×26.30/1000×1.3+1=3.19m；所需压力H=10+11.3+3.19=24.49，取25m。四、消防给水系统1).本建筑包括室内消火栓系统、室外消火栓系统，自动喷水灭火系统并配置灭火器。总建筑面积小于5000m2，为中危险等级Ⅰ级。2).消防水源：消防水池、消防泵房位于本地块地下车库3F，消防水箱位于2#楼屋顶消防水箱间内。消防水量计算表见下表： 消防系统用水量标准（L/s)火灾延续时间(h)一次灭火用水量（m3）一次灭火用水总量（m3）一次灭火室内用水总量（m3）备注室内消火栓系统152108360216室外消火栓系统202144自动喷洒系统301108中危险I级3).室外消火栓系统：室外消防采用低压制系统，生活、消防合用环状管网，供小区内低区生活用水、室外消火栓用水。室外消火栓由室外环网接出，火灾时供给消防水量，由消防车加压进行灭火。地上式消火栓距到路边小于等于2.0m，距建筑物外墙大于等于5.0m。4).室内消火栓系统：消火栓系统竖向不分区，管网压力超过0.5MPa部分消火栓采用减压稳压消火栓。5).自动喷洒：设湿式自动喷水灭火系。6).水力计算(1)室内消火栓系统水力计算按最不利点计算，消防水量为15L/s，每根立管消防水量为10L/s，火灾延续时间为2h，消防水枪充实水柱长度10m，同层两个消火栓同时达到室内任何地方。管径选用DN100，管道流速1.15m/s，1000i=25.9。室内消火栓选用DN65mm口径，喷嘴口径Ф19mm，水龙带长度25m。a)消火栓水力计算：按最不利点单体楼计算消火栓系统加压泵所需扬程（最不利管段两个消火栓出水，计算忽略出流量的变化）b)P=Hxh+ΔH+∑h；c)P—3#楼消火栓引入管道入口处所需压力；d)Hxh—最不利消火栓栓口所需压力；e)Hxh=AdLdqxh2+Hq+Hsk=0.00172×25×5.0×5.0+5.0×5.0/1.557+2=1.08+16.06+2=19.14mm；f)Ad—水带的比阻，0.00172；g)Ld—水带的长度，25mh)qxh—水枪喷最射出流量，5.0L/si)Hq—水枪喷最造成一定长度的充实水柱所需水压j)Hsk—消火栓栓口水头损失，2mk)ΔH—最不利消火栓至消防水池最低水位的几何高差；l)ΔH=10.50[最不利消火栓处标高]-(-15.40)[消火栓引入管的标高]=25.90m a)∑h—管道沿程与局部阻力之和；b)∑h=1.3iL=65×25.9/1000×1.3=2.19mc)P=1.10×（Hxh+ΔH+∑h）=1.10×（19.14+18.00+2.19）=43.26m，取消火栓系统入口处压力P≥0.50MPa。d)1层最不利立管消火栓栓口出水压力H3=50.00-(8.50+65×25.9/1000×1.3+1.1+1.00)=38.21m；所以三层消火栓口压力均小于50m。（2）自喷系统流量计算：计算原理参照《自动喷水灭火系统设计规范GB50084-2001》(2005年版)基本计算公式：1、喷头流量：式中：q--喷头处节点流量，L/minP--喷头处水压（喷头工作压力）MPaK--喷头流量系数2、流速V：式中：Q--管段流量L/sDj--管道的计算内径（m）3、水力坡降：式中：i--每米管道的水头损失（mH20/m）V--管道内水的平均流速（m/s）dj--管道的计算内径（m），取值应按管道的内径减１mm确定4、沿程水头损失：式中：L--管段长度m5、局部损失（采用当量长度法）：(当量)式中：L(当量)--管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)6、总损失：7、终点压力： 8、计算简图管段名称起点压力mH2O管道流量L/s管长m当量长度管径mmK水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O1-25.000.943.000.6025800.3851.771.396.392-36.392.003.001.7025801.7463.778.2114.593-414.593.603.002.1032801.2193.806.2220.814-520.815.521.203.1050800.3382.601.4522.265-622.265.523.300.5050800.3382.601.2823.5410-113.710.813.000.6025800.2851.521.034.7411-124.741.723.001.7025801.2953.246.0910.8212-1310.823.103.002.1032800.9043.274.6115.4313-1415.434.753.002.7040801.0063.785.7321.1714-621.176.691.203.6050800.4953.152.3823.546-723.5412.212.804.5065800.4313.463.1426.6915-1611.991.453.000.8025800.9232.743.5115.5016-1715.503.113.002.1032800.9063.284.6220.1217-1820.124.993.003.1050800.2762.351.6821.8018-1921.806.953.003.6050800.5353.273.5325.3419-725.349.071.204.5065800.2382.571.3526.697-826.6921.272.806.1080800.1212.461.0827.768-927.7621.271.480.00100800.1212.460.1827.94计算结果:所选作用面积:160.2平方米总流量:21.27L/s平均喷水强度:7.97L/min.平方米入口压力:27.94米水柱 9、自动喷水灭火系统入口处压力计算：H=∑h+P0+ZH—水泵扬程或系统入口的供水压力（MPa）；∑h—管道沿程和局部水头损失的累计值（MPa），湿式报警阀取值0.04MPa或按检测数据确定、水流指示器取值0.02MPa、雨淋阀取值0.07MPa；P0—最不利点处喷头的工作压力（MPa）；Z—最不利点处喷头与消防水池的最低水位或系统入口管水平中心线之间的高程差，当系统入口管或消防水池最低水位高于最不利点处喷头时，Z应取负值（MPa）。计算结果如下表所示：报警阀后到最不利区域所需压力计算：自喷管网水力计算管段沿程损失mH2O设计流量L/s管径mm流速m/s单阻immH2O/m管段长度m沿程水头损失2.2021.271501.250.019115水损组成∑iL×1.3水流指示器+报警阀损失最不利区域报警阀后与最不利点处高差所需压力水头损失2.86227.9418.1050.90报警阀后所需压力取51.00m。报警阀后到一层水流指示器前消耗压力计算：自喷管网水力计算管段沿程损失mH2O设计流量L/s管径mm流速m/s单阻immH2O/m管段长度m沿程水头损失1.1821.271501.250.01962.3水损组成∑iL×1.3水流指示器+报警阀损失报警阀后与一层水流指示器前高差消耗压力水头损失1.5329.713.23一层水流指示器前压力为51.00m-13.23m=37.77m，不需要设置减压孔板 六、灭火器选用计算：3#楼属于商业网点，灭火器设置按A类火灾中危险级计算，每具灭火器最小配置灭火级别为2A，一层保护面积约1002平方米，灭火器配置计算：K=0.5一层：Q=1.3K*S/U=0.65*1002/75=8.68；灭火级别为9A。在每个组合消火栓柜处设置3kg磷酸盐手提式灭火器（MF/ABC3）2具；二层：Q=1.3K*S/U=0.65*1002/75=8.68；灭火级别为9A。在每个组合消火栓柜处设置3kg磷酸盐手提式灭火器（MF/ABC3）2具；三层：Q=1.3K*S/U=0.65*945.5/75=8.19；灭火级别为9A。在每个组合消火栓柜处设置3kg磷酸盐手提式灭火器（MF/ABC3）2具；'
