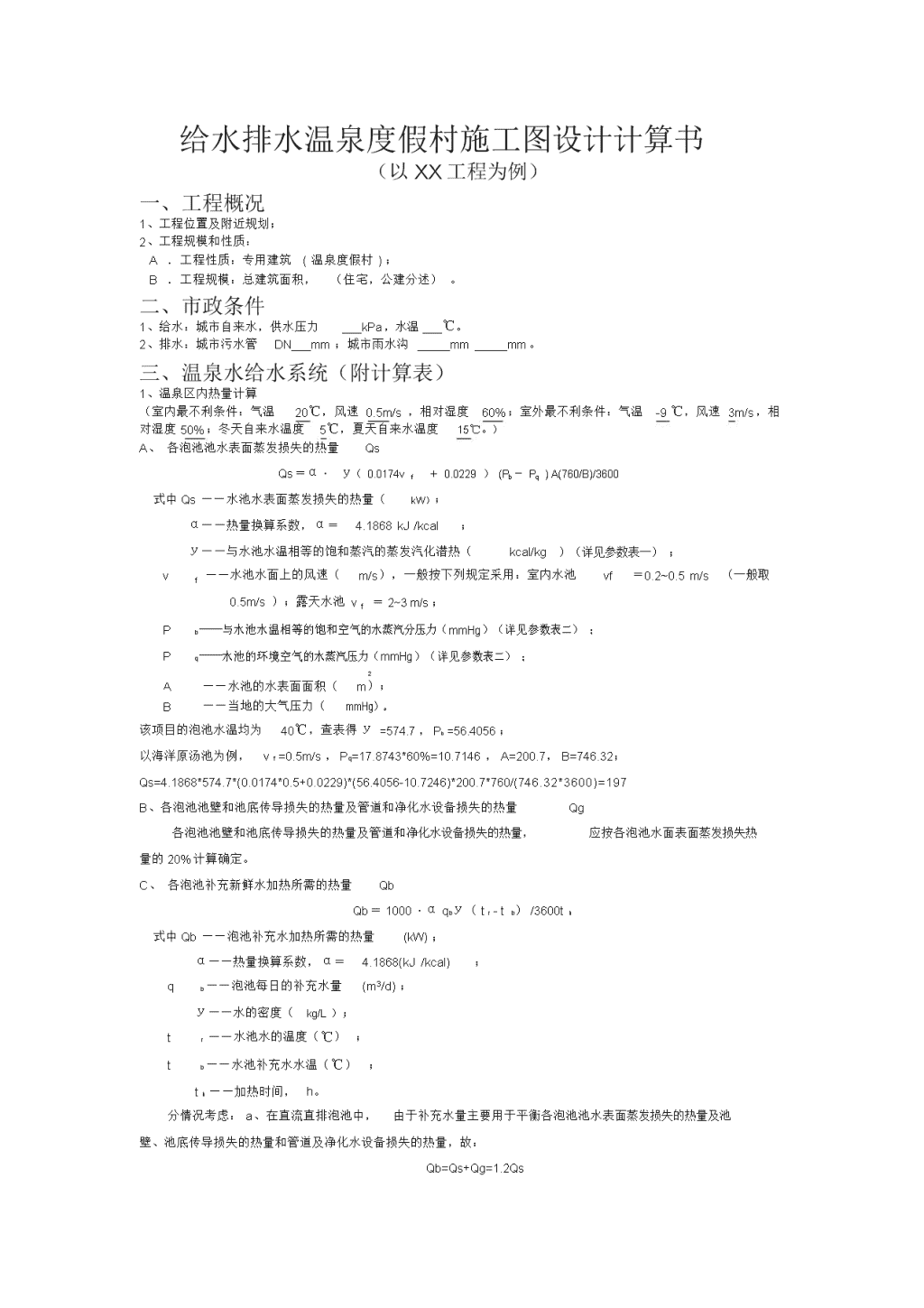

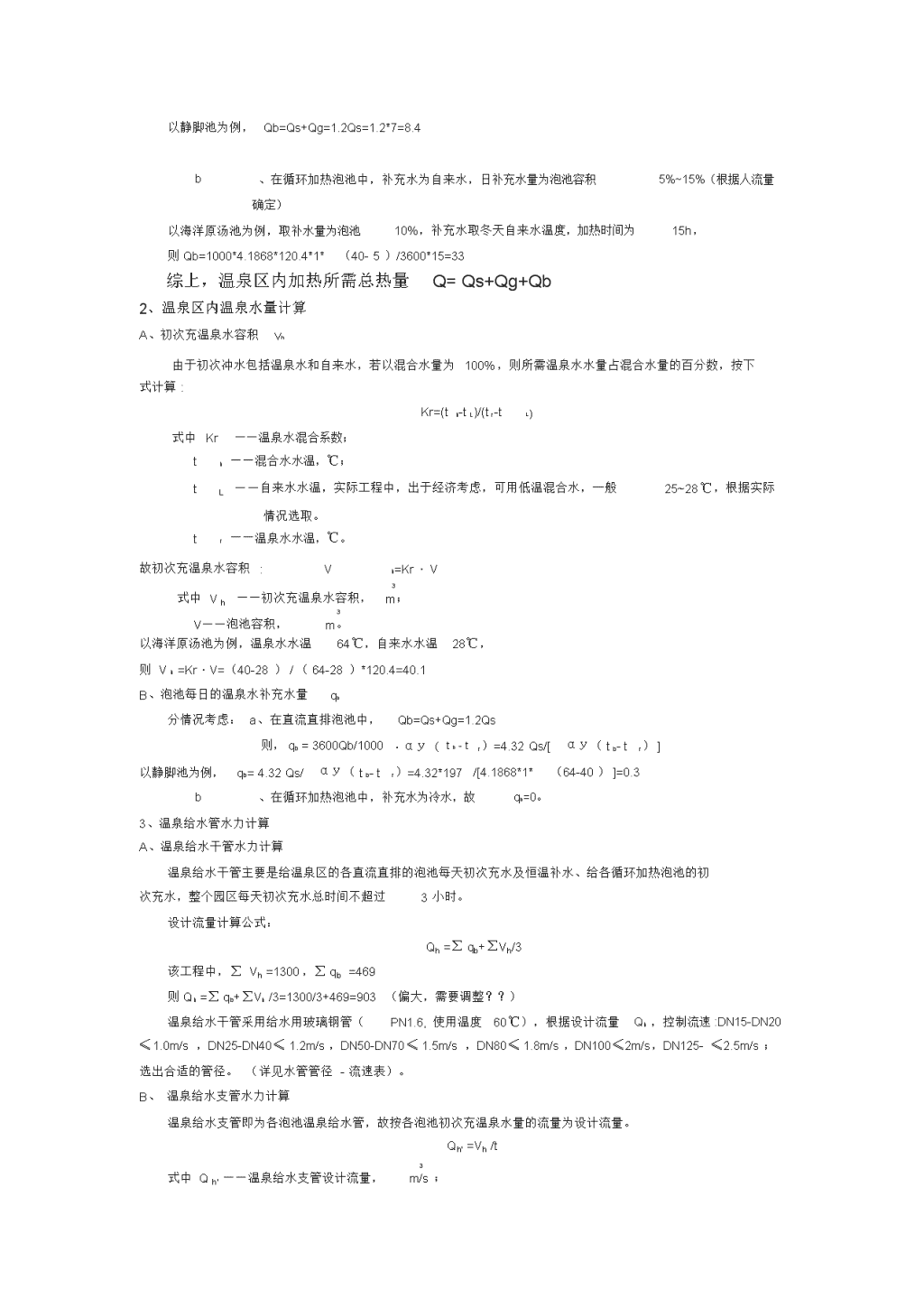

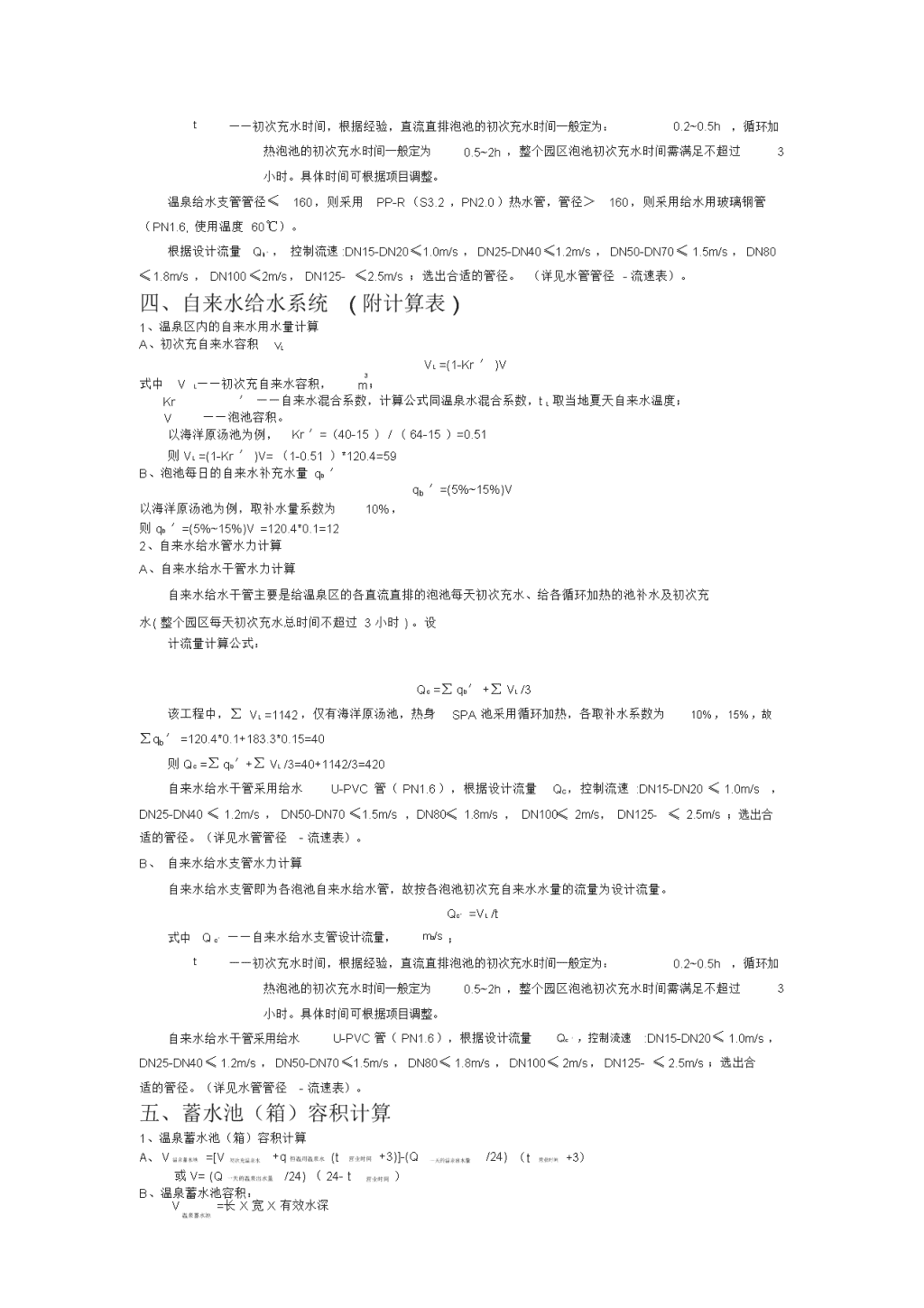

'给水排水温泉度假村施工图设计计算书（以XX工程为例）一、工程概况1、工程位置及附近规划；2、工程规模和性质：A．工程性质：专用建筑(温泉度假村)；B．工程规模：总建筑面积，（住宅，公建分述）。二、市政条件1、给水：城市自来水，供水压力___kPa，水温___℃。2、排水：城市污水管DN___mm；城市雨水沟_____mm_____mm。三、温泉水给水系统（附计算表）1、温泉区内热量计算（室内最不利条件：气温20℃，风速0.5m/s，相对湿度60%；室外最不利条件：气温-9℃，风速3m/s，相对湿度50%；冬天自来水温度5℃，夏天自来水温度15℃。）A、各泡池池水表面蒸发损失的热量QsQs＝α·у（0.0174vf＋0.0229）(Pb－Pq)A(760/B)/3600式中Qs——水池水表面蒸发损失的热量（kW）；α——热量换算系数，α＝4.1868kJ/kcal；у——与水池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg）（详见参数表一）；vf——水池水面上的风速（m/s），一般按下列规定采用：室内水池vf＝0.2~0.5m/s（一般取0.5m/s）；露天水池vf＝2~3m/s；Pb——与水池水温相等的饱和空气的水蒸汽分压力（mmHg）（详见参数表二）；Pq——水池的环境空气的水蒸汽压力（mmHg）（详见参数表二）；A——水池的水表面面积（2m）；B——当地的大气压力（mmHg）。该项目的泡池水温均为40℃，查表得у=574.7，Pb=56.4056；以海洋原汤池为例，vf=0.5m/s，Pq=17.8743*60%=10.7146，A=200.7，B=746.32；Qs=4.1868*574.7*(0.0174*0.5+0.0229)*(56.4056-10.7246)*200.7*760/(746.32*3600)=197B、各泡池池壁和池底传导损失的热量及管道和净化水设备损失的热量Qg各泡池池壁和池底传导损失的热量及管道和净化水设备损失的热量，应按各泡池水面表面蒸发损失热量的20%计算确定。C、各泡池补充新鲜水加热所需的热量QbQb＝1000·αqbу（tr-tb）/3600th式中Qb——泡池补充水加热所需的热量(kW)；α——热量换算系数，α＝4.1868(kJ/kcal)；qb——泡池每日的补充水量(m3/d)；у——水的密度（kg/L）；tr——水池水的温度（℃）；tb——水池补充水水温（℃）；th——加热时间，h。分情况考虑：a、在直流直排泡池中，由于补充水量主要用于平衡各泡池池水表面蒸发损失的热量及池壁、池底传导损失的热量和管道及净化水设备损失的热量，故：Qb=Qs+Qg=1.2Qs 以静脚池为例，Qb=Qs+Qg=1.2Qs=1.2*7=8.4b、在循环加热泡池中，补充水为自来水，日补充水量为泡池容积5%~15%（根据人流量确定）以海洋原汤池为例，取补水量为泡池10%，补充水取冬天自来水温度，加热时间为15h，则Qb=1000*4.1868*120.4*1*（40-5）/3600*15=33综上，温泉区内加热所需总热量Q=Qs+Qg+Qb2、温泉区内温泉水量计算A、初次充温泉水容积Vh由于初次冲水包括温泉水和自来水，若以混合水量为100%，则所需温泉水水量占混合水量的百分数，按下式计算:Kr=(th-tL)/(tr-tL)式中Kr——温泉水混合系数；th——混合水水温，℃；tL——自来水水温，实际工程中，出于经济考虑，可用低温混合水，一般25~28℃，根据实际情况选取。tr——温泉水水温，℃。故初次充温泉水容积:Vh=Kr·V式中Vh——初次充温泉水容积，3m；V——泡池容积，3m。以海洋原汤池为例，温泉水水温64℃，自来水水温28℃，则Vh=Kr·V=（40-28）/（64-28）*120.4=40.1B、泡池每日的温泉水补充水量qb分情况考虑：a、在直流直排泡池中，Qb=Qs+Qg=1.2Qs则，qb=3600Qb/1000·αу（tb-tr）=4.32Qs/[αу（tb-tr）]以静脚池为例，qb=4.32Qs/αу（tb-tr）=4.32*197/[4.1868*1*（64-40）]=0.3b、在循环加热泡池中，补充水为冷水，故qb=0。3、温泉给水管水力计算A、温泉给水干管水力计算温泉给水干管主要是给温泉区的各直流直排的泡池每天初次充水及恒温补水、给各循环加热泡池的初次充水，整个园区每天初次充水总时间不超过3小时。设计流量计算公式：Qh=∑qb+∑Vh/3该工程中，∑Vh=1300，∑qb=469则Qh=∑qb+∑Vh/3=1300/3+469=903（偏大，需要调整？？）温泉给水干管采用给水用玻璃钢管（PN1.6,使用温度60℃），根据设计流量Qh，控制流速:DN15-DN20≤1.0m/s，DN25-DN40≤1.2m/s，DN50-DN70≤1.5m/s，DN80≤1.8m/s，DN100≤2m/s，DN125-≤2.5m/s；选出合适的管径。（详见水管管径-流速表）。B、温泉给水支管水力计算温泉给水支管即为各泡池温泉给水管，故按各泡池初次充温泉水量的流量为设计流量。Qh’=Vh/t式中Qh’——温泉给水支管设计流量，3m/s； t——初次充水时间，根据经验，直流直排泡池的初次充水时间一般定为：0.2~0.5h，循环加热泡池的初次充水时间一般定为0.5~2h，整个园区泡池初次充水时间需满足不超过3小时。具体时间可根据项目调整。温泉给水支管管径≤160，则采用PP-R（S3.2，PN2.0）热水管，管径＞160，则采用给水用玻璃钢管（PN1.6,使用温度60℃）。根据设计流量Qh’，控制流速:DN15-DN20≤1.0m/s，DN25-DN40≤1.2m/s，DN50-DN70≤1.5m/s，DN80≤1.8m/s，DN100≤2m/s，DN125-≤2.5m/s；选出合适的管径。（详见水管管径-流速表）。四、自来水给水系统(附计算表)1、温泉区内的自来水用水量计算A、初次充自来水容积VLVL=(1-Kr′)V式中VL——初次充自来水容积，3m；Kr′——自来水混合系数，计算公式同温泉水混合系数，tL取当地夏天自来水温度；V——泡池容积。以海洋原汤池为例，Kr′=（40-15）/（64-15）=0.51则VL=(1-Kr′)V=（1-0.51）*120.4=59B、泡池每日的自来水补充水量qb′qb′=(5%~15%)V以海洋原汤池为例，取补水量系数为10%，则qb′=(5%~15%)V=120.4*0.1=122、自来水给水管水力计算A、自来水给水干管水力计算自来水给水干管主要是给温泉区的各直流直排的泡池每天初次充水、给各循环加热的池补水及初次充水(整个园区每天初次充水总时间不超过3小时)。设计流量计算公式：Qc=∑qb′+∑VL/3该工程中，∑VL=1142，仅有海洋原汤池，热身SPA池采用循环加热，各取补水系数为10%，15%，故∑qb′=120.4*0.1+183.3*0.15=40则Qc=∑qb′+∑VL/3=40+1142/3=420自来水给水干管采用给水U-PVC管（PN1.6），根据设计流量QC，控制流速:DN15-DN20≤1.0m/s，DN25-DN40≤1.2m/s，DN50-DN70≤1.5m/s，DN80≤1.8m/s，DN100≤2m/s，DN125-≤2.5m/s；选出合适的管径。（详见水管管径-流速表）。B、自来水给水支管水力计算自来水给水支管即为各泡池自来水给水管，故按各泡池初次充自来水水量的流量为设计流量。Qc’=VL/t式中Qc’——自来水给水支管设计流量，m3/s；t——初次充水时间，根据经验，直流直排泡池的初次充水时间一般定为：0.2~0.5h，循环加热泡池的初次充水时间一般定为0.5~2h，整个园区泡池初次充水时间需满足不超过3小时。具体时间可根据项目调整。自来水给水干管采用给水U-PVC管（PN1.6），根据设计流量Qc’，控制流速:DN15-DN20≤1.0m/s，DN25-DN40≤1.2m/s，DN50-DN70≤1.5m/s，DN80≤1.8m/s，DN100≤2m/s，DN125-≤2.5m/s；选出合适的管径。（详见水管管径-流速表）。五、蓄水池（箱）容积计算1、温泉蓄水池（箱）容积计算A、V温泉蓄水池=[V初次充温泉水+q恒温用温泉水(t营业时间+3)]-(Q一天的温泉出水量/24)（t营业时间+3）或V=(Q一天的温泉出水量/24)（24-tB、温泉蓄水池容积：V=长X宽X有效水深温泉蓄水池营业时间） 2、自来水蓄水池（箱）容积计算A、V自来水蓄水池=[V初次充自来水+V补充用自来水]-(Q一天的自来水出水量/24)（t营业时间+3）或V=(Q一天的自来水出水量/24)（24-tB、自来水蓄水池容积：V自来水蓄水池=长X宽X有效水深营业时间）六、变频调速泵装置选型：1、温泉水变频调速泵组流量：Qa≥∑VL直流直排/3一般选用3台泵，每台泵的流量为：2、变频调速泵组扬程：Ha≥(H蓄水池最低水位至最不利用水点几何高差+H吸水和出水管局部与沿程水头之和+H最不利用水点流出水头)x1.10变频调速泵组选型：Qa≥L/S台，Ha≥m选用台水泵，其性能如下：Q=~~L/S，H=~~m，N=KW，n=r/min'
