建筑给排水计算书(范本)

  • 45页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
  4. 文档侵权举报电话:19940600175。

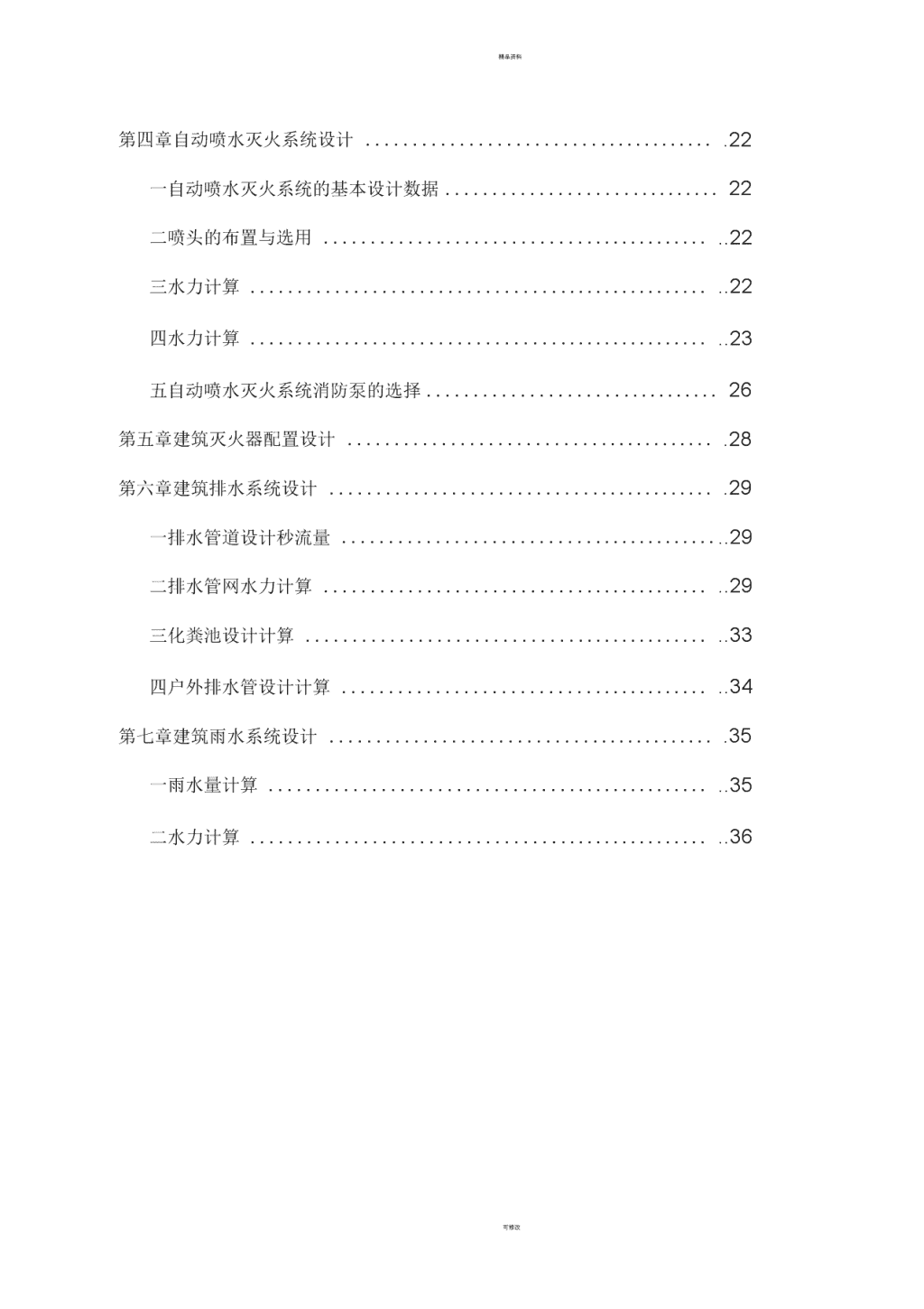

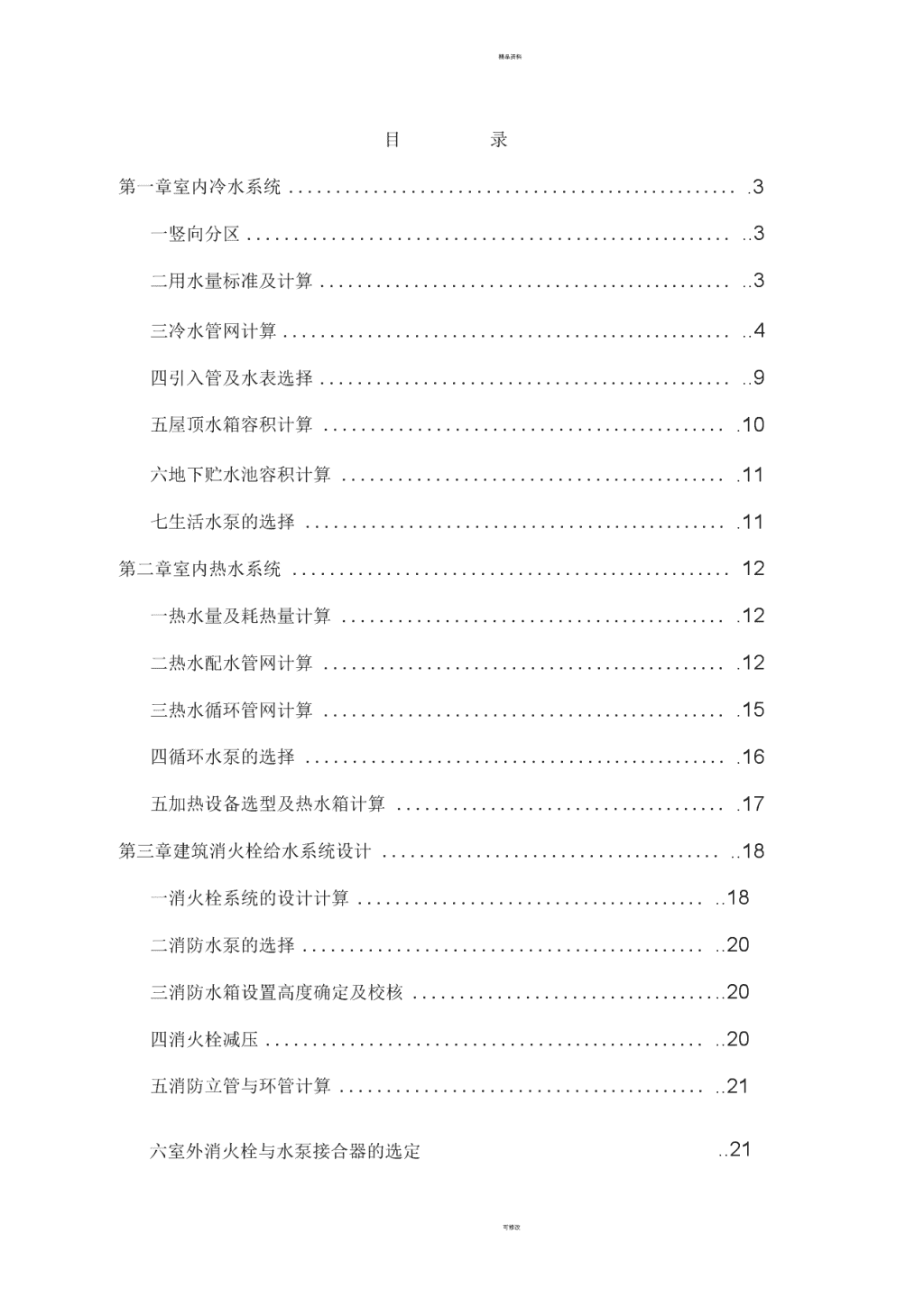

'精品资料目录第一章室内冷水系统.3一竖向分区..3二用水量标准及计算..3三冷水管网计算..4四引入管及水表选择..9五屋顶水箱容积计算.10六地下贮水池容积计算.11七生活水泵的选择.11第二章室内热水系统12一热水量及耗热量计算.12二热水配水管网计算.12三热水循环管网计算.15四循环水泵的选择.16五加热设备选型及热水箱计算.17第三章建筑消火栓给水系统设计..18一消火栓系统的设计计算..18二消防水泵的选择..20三消防水箱设置高度确定及校核..20四消火栓减压..20五消防立管与环管计算..21六室外消火栓与水泵接合器的选定..21可修改 精品资料第四章自动喷水灭火系统设计.22一自动喷水灭火系统的基本设计数据22二喷头的布置与选用..22三水力计算..22四水力计算..23五自动喷水灭火系统消防泵的选择26第五章建筑灭火器配置设计.28第六章建筑排水系统设计.29一排水管道设计秒流量..29二排水管网水力计算..29三化粪池设计计算..33四户外排水管设计计算..34第七章建筑雨水系统设计.35一雨水量计算..35二水力计算..36可修改 精品资料第一章室内冷水系统一.竖向分区本工程是一栋十二层高的综合建筑,给水分两个区供给。一、二、三层商场和办公室作为低区,由市政管网直接供水;三至十二层客房作为高区,由屋顶水箱供水。二.用水量标准及用水量计算1.确定生活用水定额qd及小时变化系数kh。根据原始资料中建筑物性质及卫生设备完善程度,按《建筑给水排水规范》确定用水定额和小时变化系数见下,未预见用水量高区按以上各项之和的15%计,低区按10%计。列于用水量表中。2.用水量公式:①最高日用水量Qd=imqd/1000式中Qd:最高日用水量,L/d;m:用水单位数,人或床位数;qd:最高日生活用水定额,L/人.d,L/床.d,或L/人.班。②最大小时生活用水量Qh=QdKh/T式中Qh:最大小时用水量,L/h;Qd:最高日用水量,L/d;T:24h;Kh:小时变化系数,按《规范》确定。⑴.高区用水量计算客房:用水单位数:324床;用水定额:400L/(床/d);时变化系数Kh=2;供水时间为24h最高日用水量Qd=324X400=129600L/d最高日最大时用水量Qh=KhXQd/24=10.8m3/h未预见水量:按15%计,时变化系数Kh=1.最高日用水量Qd=129600xl5%=19400L/d最高日最大时用水量Qh=19400/24=0.81m3/h⑵.低区用水量计算办公:用水单位数:442X2X60%/7=76人用水定额50L/(人*班)时变化系数Kh=1.5供水时间8h最高日用水量Qd=76X50=3800L/d可修改 精品资料最高日最大时用水量Qh=KhXQd/8=0.71m3/h商场:用水单位数:384m2用水定额8L/(日*班)时变化系数Kh=1.5供水时间12h最高日用水量Qd=384X8=3072L/d最高日最大时用水量Qh=KhXQd/12=0.38m3/h未预见水量按10%计,时变化系数Kh=1.最高日用水量Qd=3800+3072=6872L/d最高日最大时用水量Qh=6872/24=0.29m3/d三.冷水管网计算1.设计秒流量公式的确定根据卫生洁具当量数计算各管段设计秒流量,对于一般高层综合楼可采用《规范》公式:qg=0.2a/Ng式中:qg:计算管段的设计秒流量(L/s);Ng:计算管段的卫生器具给水当量总数;a:根据建筑物用途而定的系数。本设计中高区a取2.5,低区取1.5。说明:计算值小于该管段上一个卫生器具给水额定流量时,应采用一个最大的卫生器具给水额定流量作为设计秒流量。如计算值大于该管段上按卫生器具给水额定流量累加所得流量值时,应按卫生器具给水额定力量累加所得流量值采用。2.高区给水管网水力计算高区给水管网系统图见下:可修改 精品资料高区给水系统列表计算立管有4根,分别是J1L-1,J1L-2,J1L-5,J1L-7,其余J1L-3、J1L-4同J1L-2,J1L-6、J1L-11同J1L-5,J1L-8、J1L-9、J1L-10同J1L-7。计算立管编号及节点编号见系统图,卫生间编号见平面图。局部水头损失按沿程水头损失的30%计。可修改 精品资料卫生间给水水力计算表管段编号管长卫生器具名称数量n/N当量设计秒流量管径流速ihy=il汇hyL/m浴盆坐便器洗脸盆总数NgqgL/s)De(mm)V(m/s)kpa/m)(kpa)kpa)3#卫生间1—20.51/1.010.2200.990.0940.0472—30.81/1.01/0.51.50.3250.920.0580.0474—31.51/0.50.50.1200.540.030.0453—00.31/1.01/0.51/0.520.45320.850.0380.0110.154#卫生间1—21.81/0.50.50.1200.540.030.0542—30.41/0.51/0.510.2250.610.0280.0114—30.51/1.010.2200.990.0940.0383—00.41/1.01/0.51/0.520.45320.850.0380.0153’—00.11/1.01/0.51/0.520.45320.850.0380.0040.1225#卫生间1—20.81/1.010.2200.990.0940.0752—30.21/1.01/0.51.50.3250.920.0580.0124—32.51/0.50.50.1200.540.030.0753—00.41/1.01/0.51/0.520.45320.850.0380.0150.1773’—00.11/1.01/0.51/0.520.45320.850.0380.0040.1666#卫生间1—21.81/0.50.50.1200.990.0940.1692—30.31/1.01/0.51.50.3250.920.0580.0174—34.51/0.50.50.1200.540.030.1353—00.21/1.01/0.51/0.520.45320.850.0380.0080.329可修改 精品资料给水立管水力计算表管段编号管长卫生器具名称数量n/N量设计秒流量管径流速ihy=ilEhyL/m浴盆坐便器洗脸盆总数Ngqg(L/s)De(mm)V(m/s)(kpa/m)(kpa)(kpa)J1L-1J1L-51—231/1.01/0.51/0.520.45320.850.0380.1142—332/1.02/0.52/0.541401.20.0550.1653—433/1.03/0.53/0.561.23500.940.0270.0814—534/1.04/0.54/0.581.41501.080.0350.1055—635/1.05/0.55/0.5101.38501.210.0430.1296—736/1.06/0.56/0.5121.73630.830.0170.057—837/1.07/0.57/0.5141.87630.90.0190.0578—938/1.08/0.58/0.5162630.960.0220.0659—102.659/1.09/0.59/0.5182.12631.020.0240.0640.83J1L-2J1L-71—2341401.20.0550.1652—3381.41501.080.0350.1053—43121.73630.830.0170.054—53162630.960.0220.0655—63202.24631.080.0270.086—73242.45631.180.0320.0957—83282.65631.280.0360.1098—93322.83750.830.0110.0339—102.65363750.880.0130.0340.736横干管水力计算管段编号管长L/m卫生器具名称数量n/N浴盆坐便器洗脸盆当量设计秒流量管径流速V(m/s)ihy=il(kpa/m)(kpa)Ehy(kpa)总数NgqgL/s)De(mm)1—23.7724.24751.240.0240.0892—33.71446901.220.0180.0673—41.852167.35901.490.0270.056—53.7363750.880.0130.0485—41.851085.2901.070.0140.0264—水箱1.532491101.180.0140.0210.33.低区给水管网水力计算可修改 精品资料可修改精品资料低区给水管网系统图见下:低区给水管网水力计算可修改 精品资料管段编号管长卫生器具名称数量n/NT里设计秒流量管径流速ihy=ilEhyL/m小便斗蹲便器洗手盆总数Ngqg(L/s)De(mm)V(m/s)(kpa/m)(kpa)(kpa)低区男卫1—20.81/0.50.50.1200.5370.030.0242—30.82/0.510.2250.6120.02750.0223—40.83/0.51.50.3250.9180.05820.0474—55.074/0.520.4320.7530.030.1545—60.94/0.51/0.52.50.5320.9420.0460.0416—70.94/0.52/0.530.6321.130.06440.0587—80.94/0.53/0.53.50.7400.8390.02850.0268—93.64/0.54/0.540.8400.9580.03640.1319—1038/0.58/0.581.41501.0780.03490.10510—01.3512/0.512/0.5121.73501.3230.0510.0690.677低区女卫1—20.91/0.50.50.1200.5370.030.0272—30.92/0.510.2250.6120.02750.0253—40.93/0.51.50.3250.9180.05820.0524—50.654/0.520.4320.7530.030.026—711/0.50.50.1200.5370.030.037—50.72/0.510.2250.6120.02750.029—811/0.50.50.1200.5370.030.038—51.32/0.510.2250.6120.02750.0365—1034/0.54/0.540.8400.9580.03640.1110—1138/0.58/0.581.41501.0780.03490.10511—01.3512/0.512/0.5121.73501.3230.0510.0690.524注:大便器选用冲洗水箱浮球阀。校核市政管网水压:以三楼男厕最不利自闭式冲洗阀为最不利点,其工作压力是2m。11.7+2+1.3X0.877+3=17.84020m,满足压力要求。四.引入管及水表选择1、水表的选择高区管网管段设计流量为9.0L/s=32.4m3/h据《建筑给水排水工程》附录1-1,选用水表为LXL-80N水平螺翼式水表,其技术参数如下表:LXL-80N水平螺翼式水表技术参数型号公称口径等级最大8M:公称8M:分界8M:最小8M:最小读数最大读数可修改 精品资料(mm)(m3/h)(m3/h)(m3/h)(m3/h)3m3mLXL-80N80A8040123.20.01999999低区用水直接由市政管网提供。管段设计流量为3.46L/s=12.46m3/h选用水表为LXS-50C旋翼湿式水表,其技术参数如下表:LXS-50C旋翼湿式水表技术参数公称最大公称分界最小最小最大型号口径等级读数读数(mm)(m3/h(m3/h(m3/h(L/h)m3m3)))LXS-550A30151.504500.001990C9992、水表的水头损失及校核水表的水头损失可按下式计算:2hd=qgkbhd:水表的水头损失,kPa;qB:计算管段的给水流量,m3/h;2Kb:水表的特征系数,一般由生产厂家提供,也可以按下式计算,旋翼式水表Kb=—,螺旋翼式1002水表KB=qm空,qmax为水表的最大流量,m3/h;10可修改 精品资料10:螺翼式水表通过最大流量时的水表水头损失,kPa;可修改 精品资料100:旋翼式水表通过最大流量时的水表水头损失,kPa;①高区水表水头损失:hd二232.410802=1.64kPa可修改精品资料可修改精品资料②低区水表水头损失:一一2,一2吆产…水表水头损失允许值(kPa)表型正常用水时消防用水时旋翼式<24.5<49.0螺翼式<12.8<29.4故水表水头损失在规定范围内。3.从市政给水管网至储水池由一根镀锌钢管引入。引入管的设计流量按《建筑给水排水设计规范》执行,得Q=9+3.46=12.46L/s=44.86m3/h总引入管选用DN100,v=1.02m/s,1000i=16.99。总进户表选用LXL-80N型水平螺翼式水表,2-44.86hd=280210=3.14kPa才两足规定。五.屋顶水箱容积计算由于高区生活用水完全由屋顶水箱供给,根据规范储存最高日最大时用水量的50%.V生活=50%Qh=(0.81+10.8)550%=5.8m3消防水箱的储水容积按10min室内消防储水量计室内消火栓流量取20L/S,自动喷淋系统流量取20L/SV消防二20X10X60/1000+10X20X60/1000=24m3考虑到自动喷淋和消火栓一般不会同时使用,为避免水箱容积过大,按规范取消防水箱容积为18m3.根据规范,屋顶水箱的生活水箱和消防水箱要分开设置。根据标准图集(图集号02S101):生活水箱选用8#矩形给水箱,LXBXH=2400X1600X1500,公称容积5.8m3,消防水箱选用18#矩形给水箱LXBX可修改 精品资料H=3800X2600X2000,公称容积19.8m3。为保证最不利点消火栓静水压力不低于0.07MPa水箱出口处设加压阀。据设计资料,高位水箱可设于该大楼屋面电梯机房顶和设备间顶部,若将水箱设置于设备间屋顶,比较靠近加热间,缩短了水箱和加热设备见的连接管长度,较为经济合理。水箱安装高度:水箱底垫高0.3,以便于清洗时排水,水箱底标高42.00m校核水箱最低水位:Z=Zi+h2+h3=39.05+1.3乂0.0777=39.15(Z3-Zo)+H2+H4Hb一生活水泵的扬程,mH2。;ZZHHH3:高位水箱的最高水位标高,m;0:水泵吸水的最低水位标高,m;4:水泵压水管进水箱入口所需流出水头,mH2。;2:水泵吸水管和压水管的总水头损失,mH2。。b>43.3+1.812+2=47.112mH2。根据Qb=11.61m3/h,Hb>47.11mH2。,选择南京捷登流体设备有限公司提供的FG系列立式管道离心泵,型号为FG65-10/2,转速2950r/min,流量20m3/h,扬程52m,效率57%,电机功率7.5KW,重量114kg。第二章室内热水系统一.热水量及耗热量计算1.用水量标准根据《建筑给水排水设计规范》,四至十层标间用水量标准取为150L/(床•d),共324床,时变化系数Kh=5.512.耗热量计算mq「C(trti)prQh=Kh86400式中Qh:设计小时耗热量,W;工用水口胃臭位数(人琴或床位数)qr:梅水用水定额,(L/人・d或L/c:水的比热,c=4187(J/kg-ttl般t"C;晞骏忠薮m:Prkh:I°Cti=7°C;0.9832kg/L;床?d);C);打封目以八l-3241504.19(6070.9832〃耗热重为:Qh=551=67451kw=674.51kJ/h864002、热水量计算可修改 精品资料二Qhqrh=1.163(%L)p.可修改 精品资料式中qrh:设计小町热水单,L/s;Qh:闻Y」、时耗热量,W;tr:.水渥度,"60°C;ti:加以tl=7°C;P「:热水密度,0.9832kg/L;热水量为:qrh=674.511031.163(607)0.9832=11.173/h=3.10L/s可修改精品资料可修改精品资料因为用水量标准是按600计算,所以应换算成700,用于计算中央加热机,即:Qr70=11.17X60二=9.40m3/h=2.61L/s707二、热水配水管网计算可修改精品资料可修改精品资料qg=0.2叼瓦式中:,计秒流量(L/s);g产苗呈跖的工美翁影!婚量总数g一根福建筑物用途而定的系数,。根据《建筑给水排水设计规范》规定,本建筑物的a营取为2.5qg=0.5Ng2.热水管网系统设计热水管网系统雷同给水管网,在此不重复系统图。为了方便计算,各热水立管编号的数字均与给水立管相同。卫生间编号见平面图。局部水头损失按沿程水头损失的30%计。3#、4#、5#、6#卫生间平面图见下:可修改 精品资料3.热水管网水力计算卫生间给水水力计算表可修改 精品资料管段编号管长卫生器具名称数量n/N当量设计秒流量管径流速ihy=il汇hyL/m洗脸盆浴盆总数NgqgL/s)De(mm)V(m/s)(kpa/m)(kpa)(kpa)3#卫生间1—21.51/0.50.50.1200.730.0640.0953—21.21/1.010.2250.920.0750.092—00.21/0.51/1.01.50.3320.850.0480.010.1954#卫生间1—20.71/1.010.2250.920.0750.05253—22.61/0.50.50.1200.730.0640.16642—00.51/0.51/1.01.50.3320.850.0480.0240.24291’—2’0.91/1.010.2250.920.0750.06753’—2’2.41/0.50.50.1200.730.0640.15362’—05#卫生间0.21/0.51/1.01.50.3320.850.0480.00960.23071—21.81/0.50.50.1200.730.0640.11523—21.71/1.010.2250.920.0750.12752—00.51/0.51/1.01.50.3320.850.0480.0240.26671’—2’21/0.50.50.1200.730.0640.1283’—2’1.51/1.010.2250.920.0750.11252’—06#卫生间0.21/0.51/1.01.50.3320.850.0480.00960.25011—20.41/1.010.2250.920.0750.033—21.41/0.50.50.1200.730.0640.08962—00.21/0.51/1.01.50.3320.850.0480.00960.1292热水给水立管水力计算表可修改 精品资料管段编-号管长卫生器具名称数量n/N当量设计秒流量管径流速ihy=ilEhyL/m洗脸盆浴盆总数Ngqg(L/s)De(mrmV(m/s)kkpa/m)(kpa)(kpa)RL-1RL-51—231.50.3250.630.0510.1532—3330.6320.690.0410.1233—434.51.06400.910.060.184—5361.22500.620.020.065—637.51.37500.70.0260.0786—7391.5500.760.030.097—8310.51.62500.830.0350.1058—93121.73500.880.040.129—102.4713.51.84500.940.0450.111.019RL-2RL-71—2330.6320.690.0410.1232—3361.22500.620.020.063—4391.5500.760.030.094—53121.73500.880.040.125—63151.93500.980.0490.1476—73182.12501.080.060.187—83212.29501.160.070.218—93242.45700.740.020.069—102.47272.6700.790.0220.051.04热水给水横干管水力计算表管段编-号管长卫生器具名称数量n/N当量设计秒流量管径流速iihy=ilEhyL/m洗脸盆浴盆总数Ngqg(L/s)De(mrmV(m/s)kkpa/m)(kpa)(kpa)1—23.73636543.67701.110.0450.172—33.772721085.2801.10.0360.133—41.851081081626.361000.760.0120.024—水1.51621622437.791000.940.0180.036—53.7272.6700.740.020.075—41.85543.67800.780.0180.030.45注:卫生间支管管材采用PPR热水管PN2.5MPa,立管和横干管均采用普通钢管可修改精品资料可修改精品资料三.热水循环管网计算1.热水循环流量的确定全天供应热水系统的循环流量,按下列公式计算:qx=Qx1.16於tp可修改精品资料式中qx:循环流量(L/h);Qx:配水管道系统的热损失W应经计算确定。初步设计时可按设计小时耗热量的3%-5%采用;N:配水管道的热水温度差(C),根据系统大小确定,般采用5-10C;可修改 精品资料P:热水密度(kg/L)箍疗必二*6745105%3,.循环流里为:qx==2.96m/h1.163100.9832附加流量为:Qr70X15%=9.4X15%=1.41m3/h循环泵流量为:Qb=2.96+1.41=4.37m3/h=1.21L/s2.各管段循环流量分配按立管数进行分配不合理,故本设计按各立管浴盆数进行循环流量分配。单卫生间立管的循环流量为437=0.24m3/h=0.067L/s,双卫生间立管的循环流量为2X0.24m3/h=0.48m3/h=0.13L8s。3.热水供应系统的回水管管径经计算确定,初步设计时,可参照下表确定。热水回水管管径热水供(mm)水管管径20-253240506580100125150200热水回(mm)水管管径202025324040506580100为了保证各立管的循环效果,尽量减少干管的水头损失,热水供水干管和回水干管均不宜变径,可按其相应的最大管径确定。4.循环管水力计算循环管水力计算表管段管长(mm管径(mrm流量(L/s)流速(m/s)坡降i(kpa/m)水头损失(kpa)单卫立管26.47DN200.0670.240.0110.3双卫立管26.47DN200.130.450.038114.8DN400.780.670.0330.49配水管路水头损失之和为:0.174mH2O回水管路水头损失之和为:0.079mH2O四.循环水泵的选择循环泵流量为:Qb=2.96+1.41=4.37m3/h=1.21L/s水泵的扬程按下式计算:Hb=hp+hx式中Hb一循环水泵的扬程,kpa;可修改 精品资料hp一循环水量通过配水管网的水头损失kpa;hx一循环水量通过回水管网的水头损失,kpa。所以Hb=0.174+0.079=0.253mH2O=2.53kpa本设计选用南京捷登流体设备有限公司提供的FG系列立式管道离心泵,型号为FG40-1/2,转速2950r/min,流量9m3/h,扬程12m,效率55%,电机功率0.75KW,重量42kg。四.加热设备选型及热水箱计算1.加热设备考虑到维护方便和节省投资选用重庆川江组合式中央热水器,型号WZRT20-A型,输出热量2xi05kCal/h,选用一台可满足要求。2.热水箱按贮存45min热水计算:V=0.75Qr=0.75X9.4=7.05m3(取7.10m3)底面积1.8X2=3.6m3/h,高2m3,保护高0.3m3取高为2.3m3。可修改 精品资料第三章建筑消火栓给水系统设计本设计中采用的消防给水系统为消火栓给水系统和自动喷水灭火系统。.消火栓系统的设计计算1.消火栓间距确定⑴消火栓保护半径:Rf=Ld+LsLd一水龙带的有效长度;Ls—充实水柱的垂直长度12m。CCCCCC"2cRf=0.8X20+12-y=24.5m⑵消火栓的布置间距L=R2b2bf一消火栓最大保护宽度,在此取9m;L=.24.5292=23m故每层设置3个消火栓,单排布置,另外,消防电梯的前室也须设消火栓。⑶消防管道系统计算①选用DN65的消火栓,水枪口径为19mm,麻质水龙带长度L=20m,充实水柱长度L=12m。②水枪喷口压力水枪造成12m充实水柱所需的水压Hq按下式计算:fHm10Hq-1fHm一与水枪喷口直径df有关的系数;f一实验系数;Hm—充实水柱长度,m1.211210-Hq=-=0.169Mpa=16.9mH2O10.00971.2112消火栓给水系统配管水力计算表可修改 精品资料③水枪喷嘴射流量消火栓给水系统配管水力计算表可修改 精品资料qxh=..BHqB一水流特性系数,当水枪口径19mm时,B=1.577;qxh=-1001.5770.169=5.2L/S故水枪喷射流量为5.2L/S。④水龙带沿程水头损失水龙带采用麻质水带,当直径为DN65q与Az=0.0043.水龙带沿程水头损失:hhd=AzUqj息10Az一水龙带的阻力系数Thd—水龙带水头损失t,hd=0.0043X16X5.2?咏;10=0.019Mpa=1.9mH2。⑤消火栓出口所需水压…-:Hxh=Hq+hd+Hk=16.9+4:9+2=20.8mH2。Hk-消火栓栓口水头损失,■:/,一般取20kp"a⑥消防给水管网水力计消防给水管网应保证室内最不利点所需的消防水量和水压满足要求消火栓系统水力计算草图如下:根据规范,该建筑发生火灾时需三支水枪同时工作,最不利消防立管X出水枪数为2支,相邻消防立管出水枪数为1支。Hxh0=hd+Hq+Hk=1.9+16.9+2=20.8mH2。Hxh1=Hxh0+AH+h=20.8+3+0.217=24.02mH2。AH—0点到1点的消火栓间距;h—0点到1点管段的水头损失。1点的水枪射流量为:qxh1={BHq1;2+ALdqxh1=qxh1(—+ALd)BHxh1=Hq1+hd=%h1B24.02=1■,0.004320।1.577=5.78L/S进行消火栓给水系统水力计算时,按图以枝状管路计算,配管水力计算成果见下表:计算管段设计秒流量管长L(m)管径DN(mm流速vm/s)h=AlQ•QEhy(kpa)0—15.231000.60.2171—125.2+5.78=10.9831.41001.2610.1212—1310.9822.21001.267.16消火栓给水系统配管水力计算表可修改 精品资料13—1410.98+5.2=16.187.41001.865.1814—1516.18151001.8610.533.177管路总水头损失Hw=33.177Xl.1=36.50m消火栓给水系统所需总水压Hx=Hi+Hxh+Hw=34.1X10-(-3.8)X10+20.8X10X36.50=623.5kpaH1—水池最低水位到最不利消火栓静压;mH2OHxh—消火栓栓口所需水压;Hw—水泵吸水管到最不利点水头损失。二.消防水泵的选择1.消防泵流量的确定⑴消防泵的流量按室内消火栓消防用水量确定:Q=16.18L/s⑵消火栓泵扬程的确定消火栓泵的扬程应满足最不利消防水枪所需压力要求:Hb>Hx=62.35mH2O③消火栓泵的选择据上面①、②中确定的水泵流量及扬程,选择南京捷登流体设备有限公司提供的FG系列立式管道离心泵,型号为FG80-20/2,转速2950r/min,流量34.4m3/h,扬程64m,效率52%,电机功率15KW,重量240kg。三.消防水箱设置高度确定及校核消防水箱安装于顶层加热间内。根据《高层民用建筑设计防火规范》的规定,消防水箱的设置高度应保证最不利点消火栓静压力满足要求(当建筑高度小于100m时,压力不应低于0.07Mpa),若不能满足要求,需设增压措施。本设计中最不利消火栓为第12层内的室内消火栓。为满足规范要求,水箱不能设置于加热间内,故必须另外设置增压设备。四.消火栓减压根据消防设计规范,当消火栓栓口压力大于0.50Mpa消火栓处应设减压装置,减压后消火栓的出水压力应在Hxh—0.50Mpa之间(Hxh为消火栓栓口要求的最小灭火水压),每层消火栓处剩余水头值计算:Hxsh=Hb-hz-Hxh-AhHxsh—计算层最不利点消火栓栓口剩余水头值,mH2O;Hb—水泵在设计流量时的扬程,mH2O;hz一计算消火栓与水泵最低吸水面之间的高程差引起的静水压,mH2O;Hxh—消火栓口所需最小灭火水压,mH2O;Ah—该层消火栓口至水泵吸水口处水头损失,mH2O;消火栓给水系统配管水力计算表可修改 精品资料消火栓各层水力计算表计算节点设计秒流量管长m管径DN流速V水头损失kpa05.231000.60.21715.7831000.660.26826.1631000.710.30436.5231000.750.34146.8631000.790.37657.231000.830.41667.5231000.860.45477.8331000.90.49288.1431000.940.53298.4331000.970.57108.72310010.6111931001.040.65消火栓各层动水压层数动水压强剩余水压层数动水压强剩余水压120.22060.450.23110.270.0550.490.27100.30.0840.530.3190.340.1230.570.3580.380.1620.610.3970.420.210.650.43五.消防立管与环管的计算消防栓立管考虑三股水柱作用,消防立管流量Q=5.2X3=15.6L/s,采用DN100的立管,v=1.79m/s,1000i=65.05。消防栓环管计算:根据规范,该建筑室内消防流量为20L/s,故考虑四股水柱同时作用,采用DN125环管。六.室外消火栓和水泵接合器的选定根据规范,本大楼内消火栓用水量为20L/s,一个DN100水泵接合器的负荷流量为10-15L/s,故选用两个水泵接合器即可。水泵接合器选用99S203水泵接合器安装标准图集中的SQS100-A型地上式消防水泵接合器。此可修改 精品资料可修改精品资料外根据规范室外消防用水量为20L/S,故设两个双出口室外地面式消火栓第四章自动喷水灭火系统设计一.自动喷水灭火系统的基本设计数据本设计采用闭式自动喷水灭火系统,本建筑属于中危险等级,其基本设计数据为:设计喷水强度6.0L/(min短边B=A/L=200/16.9=11.8m・m2),作用面积200m2,长方形布置,长边L=1.2x7200=16.9m,,最不利点喷头工作压力为0.1Mpa,喷水量为20L/S。二.喷头的布置与选用本设计采用作用温度为63。C闭式玻璃球喷头,考虑到建筑美观,采用吊顶型玻璃球喷头,在客房内采用边墙式喷头。喷头的水平间距一般为3.1m,不大于3.6m.个别[喷头受建筑物结构的影响,其间距会适当增减,但距墙不小于0.5m,不大于1.8m.本设计中喷头布置为3.5x3.2m,每根配水支管的最大动作喷头数n0=16.9/3.5=4.83,取n0=5个。作用面积内配水支管数N=11.8/3.2=3.68,取N=4个。动作喷头数n=no•N=5x4=20个。实际作用面积4X5X3.5X3.2=224m2>200m2,故应从作用面积内最不利配水支管上减去三个喷头的保护面积,则实际计算面积A"=224-3X3.5X3.2^200m2。三.水力计算1.喷头出水量采用玻璃球喷头,流量为:q=K10Pq一喷头流量,L/min;P一喷头工作压力,Mpa;K一喷头流量系数,玻璃球喷头K=80;最不利点喷头压力取0.1Mpa,则:q=80x,100.1=80L/min=1.33L/s2.理论流量Ql=F/*q/=(1712)660-60=20.4L/s3.设计流量可修改 精品资料Qs=n-q=20X1.33=26.6L/s比较Qs和Ql,它们相差1.3倍,符合公式Qs=(1.15—1.30)Ql4.作用面积内的计算平均喷水强度为确保作用面积内喷头布置合理,任意四个喷头的平均喷水强度为qp=803.53.2=7.1L/min此值大于规定要求设计喷水强度6L/min•m2四.水力计算本工程大楼属于中危险级建筑物,采用作用面积法计算,首先选定自动喷水灭火系统中最不利工作作用面积在管网中的位置,此作用面积A的形状宜采用正方形或长方形,当采用长方形布置时,其长边应平行于配水支管,边长宜为1.2、,A在计算喷水量时,仅包括作用面积内的喷头。对于轻危险等级和中危险等级建、构筑物的自动喷水灭火系统,计算时可假定作用面积内每只喷头的喷水量相等,均以最不利点喷头喷水量取值,且应保证作用面积内的平均喷水强度不小于教材表4-4中的规定,但其中任意4个喷头组成的保护面积内的平均喷水强度偏差范围应在上述规定值的士20%内。作用面积选定后,从最不利点喷头开始,依次计算各管段的流量和水头损失,直至作用面积内最后一个喷头为止。以后管段的流量不再增机,仅计算管道水头损失。沿程水头损失h=ALQ2其中,h:沿程水头损失,mH2。;A:管道比阻值;L:计算管段长度,m;Q:管道流量,L/S。局部水头损失按沿程水头损失的20%计。管道比阻值表管材管径(mm)A(Q以m3/s)A(Q以L/s)公称管径DN实际内径d计算内径dj热浸镀锌管2527.0026.004367000.43673235.7534.75938600.093864041.0040.00445300.044535053.0052.00110800.011087068.0067.0028930.0028938080.5079.5011680.001168100106.00105.00267.40.0002674125131.00130.0086.230.00008623150156.00155.0033.950.00003395可修改 精品资料流速V=kcQ可修改 精品资料其中,V一管道流速,m/s;Kc—流速系数,m/L;Q一管道流量,L/S。钢管一般不大于5m/s,特殊情况下不应超过10m/s流速系数表管材管径mKcm/L钢管251.883钢管321.05钢管400.8钢管500.47钢管700.283钢管800.204钢管1250.075钢管1500.053另外,对仅在走道内布置1排喷头的情况,其水力计算勿需按作用面积法进行。无论此排管道上布置有多少个喷头,计算动作喷头数每层最多按5个计算。各层喷头布置见下图:一层自动喷淋系统图一二层自动喷淋系统水力计算表可修改 精品资料管段管径流速系数Kc流速阻阻A管长L水头损失Ehy1—21.33251.8832.50.43673.52.72—32.66321.052.790.093863.52.323—43.99321.054.190.093863.55.324—55.32400.84.260.044533.54.415—6—76.65500.473.130.011084.952.437—8—913.3700.2833.760.0028933.21.649—1019.95800.2044.070.0011683.21.4910—1126.6800.2045.430.0011684.22.6422.86三层自动喷淋系统图三层自动喷淋系统水力计算表管段at管径流速系数Kc流速阻阻A管长L水头损失Ehy1—21.33251.8832.50.43673.52.72—32.66321.052.790.093861.751.163—43.99321.054.190.093863.24.784—57.98500.473.750.011083.22.265—611.97700.2833.390.0028932.30.956—718.62800.2043.80.0011681.80.737—819.95800.2044.070.0011683.61.678—921.28800.2044.340.0011683.61.99-1025.27800.2045.160.00116832.2410—1126.6800.2045.420.0011680.60.511—1227.93800.2045.70.00116898.227.09可修改 精品资料四至十二层自动喷淋系统图四至十二层自动喷淋系统水力计算表管段管径流速系数Kc流速阻阻A管长L水头损失汇hy1—21.33251.8832.50.43671.80.392—32.66321.052.790.093863.22.133—45.32400.84.260.044533.24.024—56.65500.473.120.011081.80.885—69.31500.473.750.011083.63.466—711.97500.474.380.011083.65.727—813.3500.4750.011083.67.068—914.63700.2833.390.00289395.579—1019.95800.2044.070.0011683.61.6710—1121.28800.2044.340.0011683.61.911—1226.6800.2045.430.0011680.60.512—1327.93800.2045.70.00116898.241.5五.自动喷水灭水系统消防泵的选择水泵扬程Hb>Hi+Hp+Hw,Hw=2hf+2hw+HkHb一水泵所需扬程,mH2。;Hi一水池最低水位至最不利点的静水压,mH2。;Hp一最不利喷头所需自由水压,(以0.1Mpa计);HW—最不利管线水头损失之和;2hf一管道沿程水头损失,mH2O;2hw一管道局部水头损失,mH2。(按沿程水头损失的20%计);Hk—报警阀压力损失。可修改 精品资料1.最不利喷头(第12层)设计计算最不利情况为水箱—报警阀—最不利喷头的供水方式,此时只按3个喷头4L/s计算,调整管径进行计算,计算表如下:校核最不利喷头水头损失管段流量管径阻阻A管长L水头损失汇hy1—21.33250.43671.81.392—32.66320.093863.22.133—43.99400.044533.22.274—113.99500.0110812.62.228.422.湿式报警阀水头损失HkHk=SkQ2Hk—报警阀压力损失,MPa;Sk—报警阀阻力系数,DN100湿式报警阀,Sk=0.00302;Q一通过报警阀的流量,L/s。Hk=SkQ2=0.00302X27.92=2.35mH2O3.最不利管线水头损失h立=ALQ2=0.0002647X[42-(-3.5)+38.7-(-3.5)]乂3.992=0.37m局部水头损失取为沿程水头损失的20%,则最不利喷头所需水压为:38.7-(-3.5)+1.2X(0.37+8.42)+2.35+10=65.10m故自动喷水灭火系统消防泵的扬程为65.10m,流量为20L/s,选用南京捷登流体设备有限公司提供的FG系列立式管道离心泵,型号为FG80-25/2,转速2950r/min,流量36.8m3/h,扬程74m,效率53%,电机功率18.5KW,重量260kg。可修改 精品资料第五章建筑灭火器配置设计灭火器是一种移动式应急的灭火器材,主要用于扑救初期火灾,对被保护物品起到初期防护作用。根据《建筑灭火器配置设计规范》,结合本建筑物的性质,本建筑物危险等级确定为中危险级,有A类火灾和带电火灾根据规范规定,中危险级A类火灾每具灭火器最小配置灭火级别为5A,最大保护面积为15m21A0灭火器配置场所所需的灭火级别按下式计算:Q".式中Q一灭火器配置场所的灭火级别,A或B;S一灭火器配置场所的保护面积,m2,U—A类火灾或B类火灾的灭火器配置场所相应危险等级的灭火器配置基准,m21A或m2/B;K一修正系数,对于设有消火栓和灭火系统的K=0.3。Q=K_S=0.3X16.337.2=12.1AU15本设计选用手提式灭火器,手提式灭火器的最大保护距离位20m,综合考虑灭火器的保护距离和建筑物的实际位置情况,确定每层为一个计算单元,每个单元选定三个灭火器设置点,每个设置点的灭火级别为:12.13=4A由于中危险级A类火灾每具灭火器最小配置灭火级别为5A,所以取为5A;本设计选用手提式磷酸俊盐干粉灭火器。第六章建筑排水系统设计本建筑排水系统采用合流制,各排水立管排出室外后均进入检查井,然后进入化粪池,停留一段时间后再排入市政排水系统。一.排水管道设计秒流量排水管道设计秒流量按下式计算:qp=0.12a河+qmax可修改 精品资料式中qp一计算管段排水设计秒流量(L/S);Np—计算管段的卫生器具排水当量总数;a一根据建筑物性质用途而定的系数,本设计低区2.5,高区取1.5;qmax一计算管段上最大一个卫生器具的排水流量(L/S)0二.排水管网水力计算1.低区水力计算低区排水系统图见下:可修改 精品资料低区水力计算表卫生器具名称数量排水当量设计秒流量管径坡度管段编号小便斗大便器洗脸盆总数Npqu(L/S)(mm)Np=0.3Np=4.5Np=0.75低区男卫2—510.30.1500.0353—510.30.1500.0355—620.60.2500.0351—610.30.1500.0354—610.30.1500.0356—941.20.4750.0257—814.51.51000.028—9292.41000.029—104210.22.51000.0210—114314.72.61000.0211—124419.22.81000.0212—13立4419.22.810013—14立8838.43.410014—0立121257.63.8100低区女卫1—210.750.25500.0352—321.50.5500.0355—410.750.25500.0354—321.50.5500.0353—6430.77750.0256—7148.52.41000.027—824132.61000.028—93417.52.81000.029—1044222.91000.0210—11立44222.910011—12立88443.510012—0立1212663.91002.高区水力计算可修改 精品资料可修改精品资料3#、4#、5#、6#卫生间平面图见下:-ia可修改精品资料可修改精品资料高区卫生间水力计算表可修改 精品资料卫生器具名称数量排水当量设计秒流量管径坡度管段编号浴盆大便器洗脸盆总数Npqu(L/S)(mm)Np=3.0Np=4.5Np=0.753#卫生间1—2131500.0352—3117.51.991000.23—01118.252.021000.24#卫生间1—2131500.0352—3117.51.991000.23—01118.252.021000.25#卫生间1—210.750.25500.0352—3115.251.911000.23—01118.252.021000.26#卫生间1—214.51.51000.22—3117.51.991000.23—01118.252.021000.2高区排水系统图见下:可修改 精品资料可修改精品资料可修改精品资料可修改精品资料高区立管水力计算卫生器具名称数量当量总数设计秒流量管径管段编号浴盆大便器洗脸盆qu(L/S)Np=3.0Np=4.5Np=0.75P1L-1P1L-51—21116.751.971002—322213.52.161003—433320.252.31004—5444272.441005—655533.752.551006—766640.52.651007—877747.252.741008—9888542.821009—1099960.752.9100PIL-2P1L-71—222213.52.161002—3444272.441003—466640.52.651004—5888542.821005—610101067.52.981006—7121212813.121007—814141494.53.251008—91616161083.371009—10181818121.53.48100可修改 精品资料高区横干管水力计算卫生器具名称数量排水当量设计秒流量管径坡度管段编号浴盆大便器洗脸盆总数Npqu(L/S)(mmNp=3.0Np=4.5Np=0.75P1L-111—22740.56.7574.256.051500.012—3135202.533.75371.257.971500.013—4189283.547.25519.758.61500.014—5243364.560.75668.259.151500.01P1L-221—2548113.5148.56.691500.012—3108162272977.61500.013—4216324545948.891500.014——527040567.5742.59.41500.01三、化粪池设计计算化粪池的的设计主要是计算化粪池的容积,按《给水排水国家标准图集》选用化粪池标准图。化粪池的有效容积可按下式计算:V=aN(至0.48aT)xl0-324式中V—化粪池有效容积,m3;a一使用卫生器具人数占总人数的百分比,与人们在建筑物内停留时间有关,本建筑物高区取为70%,低区二三楼办公室取40%,一楼商场取10%;N—设计总人数(或床位数、座位数);q一每人每日排水量,L/(人•d),当生活污水与生活废水合流时,同生活用水量标准;t一污水在化粪池内停留时间,h,取12—24h;a--每人每日污泥量,L/(人•d),当生活污水与生活废水合流时,取0.7L/(人•d);TV二一污泥清掏周期,d,取3个月一1年。V高区=aN(至0.48aT)x10-324=70%X324x[40012+0.48X0.7X90]X10-324=52.22m3可修改精品资料可修改 精品资料V办公=aN(qt240.48aT)X10-3可修改 精品资料可修改精品资料=40%X76X[5012+0.48X0.724X90]X10-3=1.68m3V商场=aN(里0.48aT)xi0-324=10%X79X[5012+0.48X0.724X90]X10-3=0.44m3V=V高区+V办公+V商场52.22+1.68+0.44=54.34m3根据《给水排水国家标准图集》选用Z12-75SQF型砖砌体化粪池,尺寸:hxLXB=1.36X13.32X4.14,有效容积75m3。根据《高层民用建筑设计防火规范》6.3.6.11条规定,消防电梯的井底应设排水设施,排水井容量不应小于2.00m3,排水泵的排水量不应小于10L/s。据此选用AS75-2CB型排水泵两台(一用一备):Q=40m3/h=11.11L/s;H=21mH2O;N=8kW.集水井用于贮存10分钟的一台排水泵流量,集水井容积为:11.11X10X60=6666L=6.666m3所以集水井尺寸为:井底标图:式中-1.5为电梯井底标高LXBXH=2X2X2m=8m3-1.5-2=-3.5m四.户外排水管设计计算户外排水管选用DN200的塑料管,坡度一律采用8%0,废水起始检查井井底标高为:-0.3-0.7-0.2-0.25=-1.45m式中-0.3m为地面标高,0.7m为覆土厚,0.2m为排水管直径,0.25m为下陷深度。可修改 精品资料第七章建筑雨水系统设计本设计采用重力内排水的雨水系统,屋面采用不小于0.003的坡度坡向雨水斗。设计计算依照规范要求。一.雨水量计算1.降雨强度据《城市排水》手册5知昆明暴雨强度公式为:=700(10.7751gP)q10.496采用重现期P=2年,降雨历时按5min计.700(10.7751g2)2q5=——-———~~^^=3.88L/S•100m52.小时降雨厚度H=36q5式中,H一小时降雨厚度,(mm/h);q5一降雨历时5min的暴雨强度,(L/S-100m2)。H=36X3.88=139.68mm/h3.汇水面积计算Fw=37X14.7+(1.5X6.9X3+1.5X7.4)X50%+3X7.4=587.2m2=588m24.雨水流量计算,FwH心qy=k1(L/S)式中,qy一屋面雨水流量(L/S);Fw一屋面汇水面积(m2);H一小时降雨强度(mm/h)。k1一考虑屋面泄水能力的系数,在此取1。588140「qy==22.87(L/S)3600本建筑屋面划分为7个汇水区,共布置7个雨水斗,雨水立管分别为YL-1—YL-7,系统图如下:可修改 精品资料二.水力计算1.雨水斗查《给水排水设计手册》知79型雨水斗,当H=140mm/h管径为100mm时,其最大允许汇水面积为399m2,大于各立管实际汇水面积,满足泄水要求,所以选用79型雨水斗。2.连接管连接管选用于雨水斗相同的管径,即d=100mm.3.悬吊管降雨强度换算系数:k=140/100=1.4将各管段悬吊管负担的汇水面积换算成H=100mm/h的汇水面积:Fh=1.4F由于单斗系统较多斗系统的泄水能力大20%,因此计算的Fh汇水面积相当于Fh/1.2的多斗悬吊管的汇水面积。折算后的汇水面积如下:雨水立管汇水面积雨水立管编号汇水面积F/m2FH/m2Fh/1.2/m2YL-152.0372.8460.70YL-2108.78152.29126.91YL-3106.42148.99124.16YL-437.852.9244.10YL-5108.78152.29126.91可修改 精品资料YL-6108.78152.29126.91YL-765.4291.5976.33查《给水排水设计手册》,当d=100mm,I=0.005时,悬吊管最大汇水面积为129m2,所以悬吊管选用d=100mm,i=0.005.4.立管查表5-14,当立管管径d=100mm时,最大允许汇水面积为680m2,大于实际汇水面积,满足泄水要求。5.排出管排出管管径选用与立管相同的管径,即d=100mm.6.埋地管YL-25的埋地管选用d=200mm,I=0.007时,最大汇水面积为767m2,大于实际汇水面积,满足要求。可修改'
