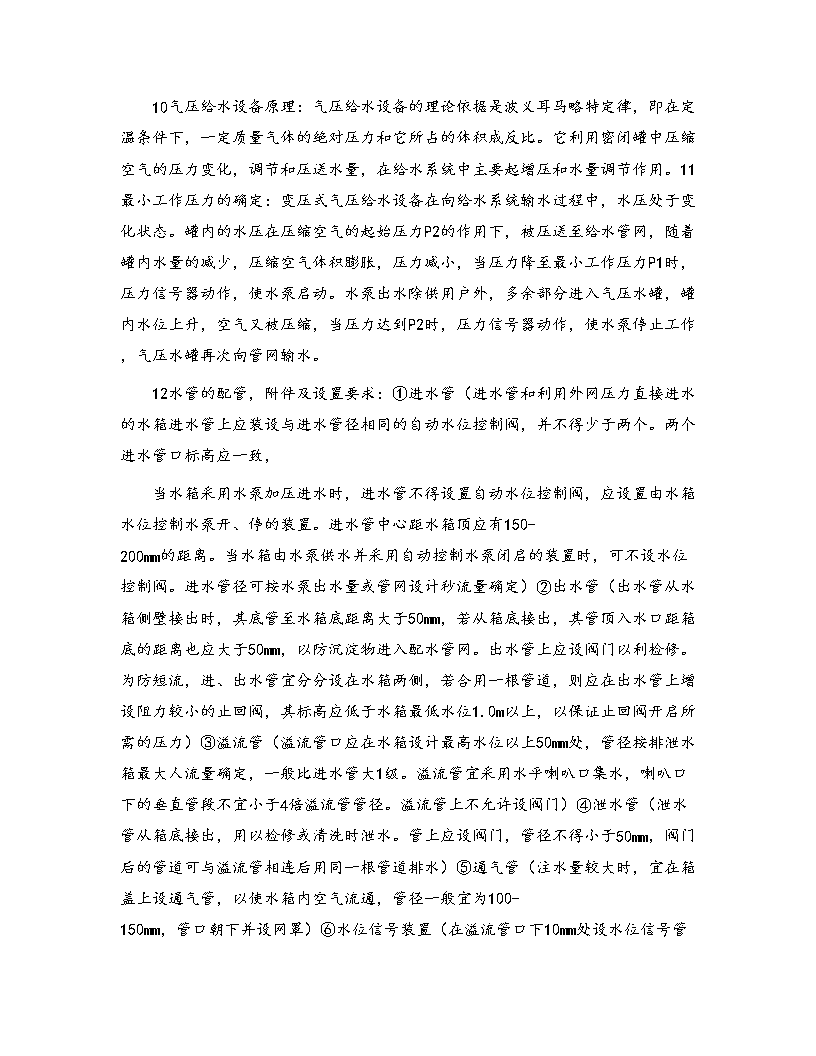

'建筑给排水总结建筑给排水总结1给水系统分类：①生活给水系统②生产③消防④组合2给水系统组成：引入管，给水管道，给水附件，给水设备，配水设施，计量仪表3给水方式：⑴依靠外网压力的给水方式①直接给水方式（适用于室外给水管网的水量、水压在一天内均能满足用水要求的建筑）②设水箱的给水方式(宜在室外给水管网供水压力周期性不足时采用)（2）依靠水泵升压给水方式①设水泵的给水方式（宜在室外给水管网的水压经常不足时采用）②设水泵、水箱联合的给水方式（宜在室外给水管网压力低于或经常不满足建筑内给水管网所需的水压，且室内用水不均匀时采用）③气压给水方式（宜在室外给水管网压力低于或经常不满足建筑内给水管网所需水压，室内用水不均匀，且不宜设置高位水箱时采用）④分区给水方式（当室外给水官网的压力只能满足建筑下层供水要求时采用）a水泵并列分区给水方式b水泵串联分区给水方式c水泵供水减压阀减压分区给水方式⑤分质给水方式（根据不同用途所需的不同水质，分别设置独立的给水系统）4管道布置基本要求：①确保供水安全和良好的的水利条件，力求经济合理②保护管道不受破坏③不影响生产安全和建筑物的使用④便于安装维修5管道敷设形式：明装，暗装6管道敷设要求：给水管采用软质的交联聚乙烯管或聚丁烯管埋地敷设时，采用分水器配水，并将给水管道敷设在套管内：引入管从建筑物的浅基础下面通过或穿越承重墙或基础7管道防护：①防腐②防冻，防露③防漏④防振8给水管材：钢管，铸铁管，塑料管，复合管连接方式：钢管（螺纹连接，焊接，法兰连接）镀锌管（螺纹连接，沟槽式卡箍连接）塑料管（螺纹连接，挤压夹紧连接，法兰连接）9噪音振动控制措施：①应采用低噪声水泵②在水泵及其吸水管、出水管应设隔振防噪装置，如在吸压水管上装设可曲挠橡胶接头等装置③在水泵机组的基础下要设橡胶隔振垫，管道支架也应采取弹性支架 10气压给水设备原理：气压给水设备的理论依据是波义耳马略特定律，即在定温条件下，一定质量气体的绝对压力和它所占的体积成反比。它利用密闭罐中压缩空气的压力变化，调节和压送水量，在给水系统中主要起增压和水量调节作用。11最小工作压力的确定：变压式气压给水设备在向给水系统输水过程中，水压处于变化状态。罐内的水压在压缩空气的起始压力P2的作用下，被压送至给水管网，随着罐内水量的减少，压缩空气体积膨胀，压力减小，当压力降至最小工作压力P1时，压力信号器动作，使水泵启动。水泵出水除供用户外，多余部分进入气压水罐，罐内水位上升，空气又被压缩，当压力达到P2时，压力信号器动作，使水泵停止工作，气压水罐再次向管网输水。12水管的配管，附件及设置要求：①进水管（进水管和利用外网压力直接进水的水箱进水管上应装设与进水管径相同的自动水位控制阀，并不得少于两个。两个进水管口标高应一致， 当水箱采用水泵加压进水时，进水管不得设置自动水位控制阀，应设置由水箱水位控制水泵开、停的装置。进水管中心距水箱顶应有150-200mm的距离。当水箱由水泵供水并采用自动控制水泵闭启的装置时，可不设水位控制阀。进水管径可按水泵出水量或管网设计秒流量确定）②出水管（出水管从水箱侧壁接出时，其底管至水箱底距离大于50mm，若从箱底接出，其管顶入水口距箱底的距离也应大于50mm，以防沉淀物进入配水管网。出水管上应设阀门以利检修。为防短流，进、出水管宜分分设在水箱两侧，若合用一根管道，则应在出水管上增设阻力较小的止回阀，其标高应低于水箱最低水位1.0m以上，以保证止回阀开启所需的压力）③溢流管（溢流管口应在水箱设计最高水位以上50mm处，管径按排泄水箱最大人流量确定，一般比进水管大1级。溢流管宜采用水平喇叭口集水，喇叭口下的垂直管段不宜小于4倍溢流管管径。溢流管上不允许设阀门）④泄水管（泄水管从箱底接出，用以检修或清洗时泄水。管上应设阀门，管径不得小于50mm，阀门后的管道可与溢流管相连后用同一根管道排水）⑤通气管（注水量较大时，宜在箱盖上设通气管，以使水箱内空气流通，管径一般宜为100-150mm，管口朝下并设网罩）⑥水位信号装置（在溢流管口下10mm处设水位信号管，直通值班室的洗涤盆等处，其管径15-20mm即可）13消火栓箱内组成：水枪、水带、消火栓14消火栓栓布置间距要求：①建筑高《24米、体积《5000米3的库房，应保证有1支水枪的充实水柱达到同层内任何部位②其他民用建筑应保证有2只水枪的充实水柱达到同层内任何部位③消火栓口距离地面安装高度为1.1米，栓口宜向下或与墙面垂直安装。④消火栓设在使用方便的走道内，宜靠近疏散方便的通道口处，楼梯间内。建筑物设有消防电梯时，其前室应设消火栓。在建筑物屋顶应设1个消火栓。在寒冷地区，屋顶消火栓可设在顶层出口处，水箱间或采取防冻措施。15规定：消防水箱最小消防贮水量：一类建筑（住宅除外）不小于18m3；二类建筑（住宅除外）和一类建筑中住宅不小于12m3；二类建筑的住宅不小于6m316自动喷水系统的类型、条件：①湿式自动喷水灭火系统（适用于环境温度4＜t＜70℃的建筑物〉②干式自动喷水灭火系统（适用于采暖期长而建筑内无采暖的场所，为减少排气时间，要求管网的容积不大于201*L）③预作用喷水灭火系统（适用于建筑装设要求高，灭火要求及时的建筑物）④雨淋喷水灭火系统（适用于火灾蔓延快，危险性大的建筑物或部位）⑤水幕系统（适用于需防火隔离的开口部位）17特性系数法计算原理：该法是从系统设计最不利点喷头开始，沿程计算各喷头的压力、喷水量和管段的累积流量、水头损失，直至某管段累计流量达到设计流量为止。此后的管段中流量不再累计，仅计算水头损失。18通气系统作用：建筑内部排水管道内时水气两相流，为使排水管系统内部空气流通，压力稳定，避免因管内压力波动使有毒有害气体进入室内，需要设置与大气相通的通气管道系统。19通气管道类型：伸顶通气管、专用通气管、专用附件20建筑内部污废水排水系统分类：单立管排水系统、双立管排水系统、三立管排水系统21水封作用及破坏原因①水封是设在卫生器具排水口下，用来抵挡排水管内气压变化，防止排水管道系统中气体窜入室内的一定高度的水柱，通常用存水弯来实施②自虹吸损失、诱导虹吸损失、静态损失 22排水立管中水气流动状态：①断续的非均匀流②水、气两相流③管内压力变化23雨水排水系统按管道的设置分几类：内排水系统、外排水系统24雨水排水系统按水流状态分几类：重力无压流、重力半有压流、压力流25天沟外排水优缺点：天沟外排水方式在屋面不设雨水斗，管道不穿过屋面，排水安全可靠，不会因施工不善造成屋面漏水或检查井冒水。且节省管材，施工简便，有利于厂房内空间利用，也可减小厂区雨水管道的埋深。但因天沟有一定的坡度，而且较长，排水立管在山墙外，也存在着屋面垫层厚，结构负荷增大吗；晴天屋面堆积灰尘多，雨天天沟排水不畅；寒冷地区排水立管可能冻裂的缺点。26影响雨水系统排水量因素：①天沟距埋地管的位置高度H②天沟水深h③悬吊管的管径、长度、坡度及立管管径等诸多因素。27热水供应系统分类：①局部热水供应系统②集中热水供应系统③区域热水供应系统28热水供应系统组成：①热媒系统②热水供水系统③附件29热水供应系统的管材、附件及作用：管材，薄壁铜管、薄壁不锈钢管、铝塑复合管、交联聚乙烯(PE-X)管、三型无规共聚聚丙烯（PP-R）管。附件：①自动温度调节装置（改变阀门开启度来调节进入加热器的热媒流量，起到自动调温的作用）②疏水器（保证凝结水及时排放，同时又防止蒸汽漏失）③减压阀（维持加热器内的正常压力，保证设备安全）④自动排气阀（排除热水管道系统中热水气化产生的气体，保证管内热水通畅，防止管道腐蚀）⑤膨胀管、膨胀水罐和安全气阀（防止因加热冷水膨胀增加系统的压力，胀裂管道）⑥自然补偿管道和伸缩器（避免因受热膨胀伸长而导致弯曲甚至破裂）30热水管道设置时特殊要求：热水管网的布置与敷设，除了满足给水管网敷设的要求外，还应注意由水温高带来的体积膨胀，管道伸缩补偿保温和排气等问题。31小区供水方式：①直接供水方式②调蓄增压供水方式③分压供水方式 32街户管设计流量确定方法：①当建筑物内的生活用水全部由室外城市给水管网经小区给水管道直接供水时，应取建筑物内的生活用水的设计秒流量为街户管设计流量②当建筑物内的生活用水全部自行加压供给时，街户管设计流量应为贮水调节池的设计补水量，一般不宜大于建筑物最大用水小时的平均秒流量，且不得小于建筑物最高日平均时的平均秒流量③当建筑物的生活用水既有室外给水管网直接供水，又有自行加压供水时，应按上述两种方法分别确定出室外给水管网直接供水的设计流量，然后将两者叠加作为街户管设计流量33原水水源的选择①沐浴排水②盥洗排水③冷却水④游泳池排污水⑤洗衣排水⑥厨房排水⑦冲厕排水，组合方式：优质杂排水①②③④杂排水①--⑥生活排水①--⑦34中水水量平衡：就是将设计的建筑物群的中水原水量、处理量、处理设备耗水量、中水调节贮存量、中水用量、自来水补给量等进行计算和调节，使其达到供给与使用平衡一致的过程35水量平衡调节措施①溢流调节，在原水管道进入处理站前和中水处理设施后分别设置分流井，以适应原水量出现瞬时高峰，设备故障检修或用水短时间中断等紧急特殊情况，保护中水处理设施和调节设施不被破坏②贮存调节，设置原水调节池、中水调节池、中水高位水箱等进行水量调节。以控制原水量、处理水量、用水量之间的不均衡性③运行调节，利用水位信号控制处理设备自动运行，并合理调整运行班次，可有效的调节水量平衡④用水调节，充分开辟其他中水用途⑤自来水调节，在中水调节池或中水高位水箱上设自来水补水管扩展阅读：建筑给排水总结什么场合出现0.1m的间距或高度要求？1)第3.8.15条，水泵基础高出地面不应小于0.10m;2)第3.8.6条，水泵吸水喇叭口至池底的净距不应小于0.10m;3)第5.4.19条，膨胀管出口离接入水箱水面的高度不小于0.10m;4)塑规第4.4.6条，塑料管道穿越楼板屋面时设套管，套管高出地面、屋面不小于0.10m;5)塑规第4.4.7条，塑料管道与其它金属管道平行敷设时，应有不少于0.10m保护距离;6)塑规第4.1.7条，架空塑料给水管顶上空净空不宜小于0.10m; 7)游规第4.4.3条，游泳池、水上游乐池的补水箱，补水管应高出箱内最高水位0.10m;8)游规第5.6.5条，游泳池通过平衡池、均衡池补充水出水口高出箱内溢流水位0.10m。什么场合出现0.15m的间距或高度要求？1)第3.2.12条，生活饮用水箱进水管最低点高出溢流边缘最大可不大于0.15m;2)第3.5.15条，建筑物内埋地给水管与排水管交叉埋设最小净距不应小于0.15m;3)中规第8.1.4条，建筑中水管道与给水管、排水管交叉埋设时，其最小间距不应小于0.15m;/4)塑规第3.5.3条，室外给水管道管顶最小覆土深度不得小于冰冻线以下0.15m;5)第4.3.2条，小区生活污水管道埋设深度不得高于冰冻线以上0.15m;16)第4.3.14条，饮料用贮水箱的间接排水口最小空气间隙不得小于0.15m;7)第4.5.13条，排水横管起点清扫口与其端部相垂直墙面的距离不得小于0.15m;8)第4.5.14条，立管上设检查口，应高于该层卫生器具边缘0.15m;9)第4.6.9条，器具通气管、环形通气管、专用通气管、H管与通气立管的连接点应设在卫生器具上边缘以上不小于0.15m处与通气立管连接;10)游规第13.1.1条，浸脚消毒池的消毒液有效水深不得小于0.15m。什么场合出现0.20m的间距或高度要求？1)第3.5.13条，塑料给水管距燃气热水器边缘不宜小于0.20m;2)塑规第2.1.10条，塑料给水管距供暖管道的净距不得小于0.20m;:3)第3.8.15条，泵房内管道外底距地面或管沟底面距离，当DN≤150mm时，不应小于0.20m;4)第4.8.3条，降温池有压高温污水如无两次蒸发时，管口宜插入水中深度0.20m以上;5)第5.4.16条，水加热器上部附件的最高点至建筑结构最低点的净距不得小于0.20m。什么场合出现0.25m的间距或高度要求？1)第3.8.15条，泵房内管道管外底距地面或管沟底面距离，当DN≥200mm时,不应小于0.25m。 什么场合出现0.30m的间距或高度要求？1)第3.2.12条注，当生活饮用水贮水池的最高水位比建筑物给水引入管管底低0.30m时，其进水管无须高出溢流边缘;2)第3.5.3条，敷设在室外综合管廊(沟)内，给水管与各种管道之间净距不宜小于0.30m;3)第3.8.7条，多台水泵吸水总管的在池中的引水管应设向下的喇叭口，喇叭口低于水池最低水位不宜小于0.30m;"4)第3.3.8条，自吸式水泵计算允许安装高度时，应有不小于0.30m的安全余量;"5)第4.3.2条，生活污水接户管覆土深度不宜小于0.30m;6)第4.3.18条，当排水管道连接井处跌落差大于0.3m时，不受偏转角限制;7)第4.6.10条，通气管高出屋面不得小于0.30m;+8)第4.6.15条，当地最冷月平均气温在-13℃以下地区，应在室内平顶或吊顶以下0.3m处，将伸顶通气管放大一级；9)排规第4.1.14条，管径大于或等于110mm的横支管与暗设立管相连时，墙体贯穿部位应设置阻火圈或长度不小于0.3m的防火套管。什么场合出现0.40m的间距或高度要求？1)第3.5.13条，明设的塑料给水立管距灶台边缘不得小于0.40m;+2)第4.3.3条，塑料排水立管距家用灶台边，净距不得小于0.40m;3)第4.5.3条，排水管起点设置堵头代替清扫口时，堵头与墙面应有不小于0.40m的距离。&t%C"}"W;^什么场合出现0.50m的间距或高度要求？1)第3.5.15条，建筑物内生活给水管与排水管埋地平行敷设的最小净距不应小于0.50m;2)中规第8.1.14条，建筑中水管道与生活给水管、排水管埋地平行敷设的最小净距不应小于0.50m; 3)第3.5.10条，给水立管离大便、小便槽端部不得小于0.50m;,4)第3.8.6条，自灌式水泵吸水喇叭口低于水池最低水位0.50m;5)第5.6.5条，下行上给式热水系统循环管道的回水立管可在最高配水点以下0.50m处与配水主管连接;6)排规第3.1.21条，在最冷月平均气温低于-13℃的地区，立管尚应在最高层离顶棚0.50m处设置检查口;7)排规第4.1.14条，立管管径大于或等于110mm且明设时，在楼板处设置长度不小于0.50m的阻火套管;8)排规第4.1.14条，横干管穿越防火分区隔墙时，管道穿越墙体的两侧应设置阻火圈或长度不小于0.50m的防火套管。什么场合出现0.60m的间距或高度要求？1)第3.5.19条，进人的管道井，维修人员的工作通道净宽度不宜小于0.60m;#\1k&^)y#t82)第3.7.3条，水池(箱)装有管道的侧面，其管道外壁与建筑本体墙面之间通道宽度不宜小于0.60m;3)第4.3.12条，横支管接入横干管竖直转向管段时，连接点应距转向处以下不得小于0.60m;4)第4.6.10条，在通气管口周围4m以内有门窗时，通气管口应高出窗顶0.60m，或引向无门窗一侧;5)第4.8.2条，隔油池出水管管底至池底的深度不得小于0.60m;6)游规第11.4.3条，几童游泳池水深应为0.60m。什么场合出现0.70m的间距或高度要求？1)第3.5.3条，室外给水管道在车行道下覆土深度不宜小于0.70m;2)第4.3.2条，小区干道和小区组团道路下的排水管道覆土深度不宜小于0.70m;:3)第3.7.3条，水池(箱)外壁无管道的侧面与墙面之净距不宜小于0.70m;4)第3.8.16条，泵房检修场地尺寸宜按水泵或电机外形尺寸四周有不小于0.70m通道确定; 5)第5.4.16条，容积式、导流型容积式、半容积式水加热器的一侧应有净距不小于0.70m的通道;.6)游规第16.2.1条，游泳池过滤器与墙面之净距不宜小于0.70m。什么场合出现0.80m的间距或高度要求？1)第3.7.3条，水池(箱)的顶板至上面建筑本体板底的净空不小于0.80m;2)第3.7.5条，高位水箱的箱底与地面板净距，当有管道敷设时不宜小于0.80m;3)第5.4.17条，热水机组最上部部件(大烟囱除外)至机房顶板梁底净距不宜小于0.80m;8T4r)4)游规第16.2.1条，游泳池过滤器与过滤器之间净距不宜小于0.80m;5)游规第16.2.1条，游泳池过滤器顶端建筑结构最低点净距不得小于0.80m。什么场合出现1.0m的间距或高度要求？1)第3.7.3条，生活饮用水水池(箱)安装管道的侧面与建筑本体结构墙面之净距不宜小于1.0m;2)第3.9.26条，成人戏水池的水深宜为1.0m;3)第3.10.5条，冷却塔检修通道不宜小于1.0m;4)第4.5.14条，排水立管上设置检查口，应在地(楼)面以上1.0m;5)第4.9.24条，压力流屋面雨水排水悬吊管与雨水斗出口的高差应大于1.0m;6)第5.4.17条，热水机组两侧通道宽度应为机组宽度，且不应小于1.0m。下列压力值适合哪些部位？0.01MPa住宅入户管上水表水头损失值管道过滤器局部水头损失值)0.03MPa建筑物或小区引入管上水表只通过生活用水工况下的水头损失值使用净水水咀最低工作压力为0.03MPa0.02～0.05MPa游泳池循环水进入水池流出水头0.05MPa建筑物或小区引入管上水表通过消防用水工况下的水头损失0.025～0.04MPa倒流防止器水头损失值 0.06MPa游泳池压力过滤器滤料为石英砂无烟煤和沸石时，水头损失不超过0.06MPa0.10MPa居住小区生活与消防合用管道应按生活用水流量叠加区内一次火灾的最大消防流量校核管道末梢室外消火栓从地面算起的水压，不得低与0.10MPa。绝对压力为工作压力值加0.10MPa0.15MPa雨水压水流排水塑料管抗环变形外压力应大于0.15MPa$0.30MPa可调式减压阀的阀前与阀后，要求环境安静的场所不应大于0.30MPa0.35MPa水压大于0.35MPa入户管(或配水槽管)，宜设减压或调压设施高层建筑饮用净水各分区最低配水点的静水压不宜大于0.35MPa0.40MPa可调式减压阀阀前与阀后的最大压差不应大于0.40MPa0.45Mpa分区最低卫生器具配水点静水压不宜大于0.45MPa高层建筑饮用净水各分区配水点静水压不得大于0.45MPa0.55Mpa分区最低卫生器具配水点静水压，特殊情况下不宜大于0.55MPa气压水罐内最高工作压力,不得使管网最大水压处配水点的水压大于0.55MPa0.60MPa卫生器具给水配件承受的最大工作压力，不得大于0.60MPa压力过滤器罐体承受的压力不宜小于0.6MPa0.90MPa配水件的试验压力，一般按其工作压力的1.5倍计，0.6MPa×1.5=0.9MPa1.0MPa人防防爆阀门的额定工作压力不小于1.0MPa下列百分比压力值适合哪些部位？:1%～2%建筑物空调、冷冻设备的补水量，一般按冷却水循环水量的1%～2%确定3%～5%热水配水管道的热损失，一般采用设计小时耗热量的3%～5%确定10%～15%居民小区管网漏失水量和未预见水量之和可按最高日用水量的10%～15%15%直流式给水系统或直流净化给水系统的游泳池和水上游乐池每小时补充水量不得小于池水容积15%15%～20%居住小区加压泵站贮水池中生活用水调节量，资料不足时，可按最高日用水量15%～20%)20%游泳池的水面、池底、池壁、管道和设备等传热损失，应按游泳池水表面蒸发损失热量的20%确定 20%～25%建筑物内生活用水贮水池有效容积，资料不足时，宜按最高日用水量的20%～25%确定游泳池循环水量部分加热时，被加热的循环水量不少于全部循环水量的20%～25%25%～35%连续运行时，中水贮存池(箱)的调节容积可按中水日用水量的25%～35%35%～50%连续运行时，中水调节池(箱)的调节容积可按日处理水量的35%～50%由水泵联动提升进水的水箱生活用水调节容积不宜小于最大时用水量的50%50%采用水泵水箱联合供水时，供水箱的调节容积不得小于中水系统最大小时用水量的50%热水供应的水加热器一台检修时，其余各台的总供热能力不得小于设计小时耗热量的50%70%居住小区环状给水管网与市政给水管的连接管不宜小于两条，当其中一条发生故障时，其余的连接管应能通过不小于70%的流量70%～100%.住宅、旅馆、医院、疗养院病房、卫生间内浴盆或淋浴器可按70%～100%计，其它器具不计75%中水的原水收集率不应低于回收排水项目的给水量的75%80%～90%比例减压阀的水头损失，阀后的动水压宜按阀后静水压的80%～90%85%～95%居民小区生活排水系统，排水定额是其相应的生活给水系统用水定额的85%～95%100%由城市给水管网夜间直接进水的高位水箱的生活用水调节容积为100%最高日用水量工业企业生活间、公共浴室、学校、剧院、体育场(馆)等浴室内的淋浴器和洗脸盆均按100%计,110%～115%用作中水水源的水量宜为中水回用量的110%～115% 友情提示：本文中关于《建筑给排水总结》给出的范例仅供您参考拓展思维使用，建筑给排水总结：该篇文章建议您自主创作。'
