消防验收规范1 13页

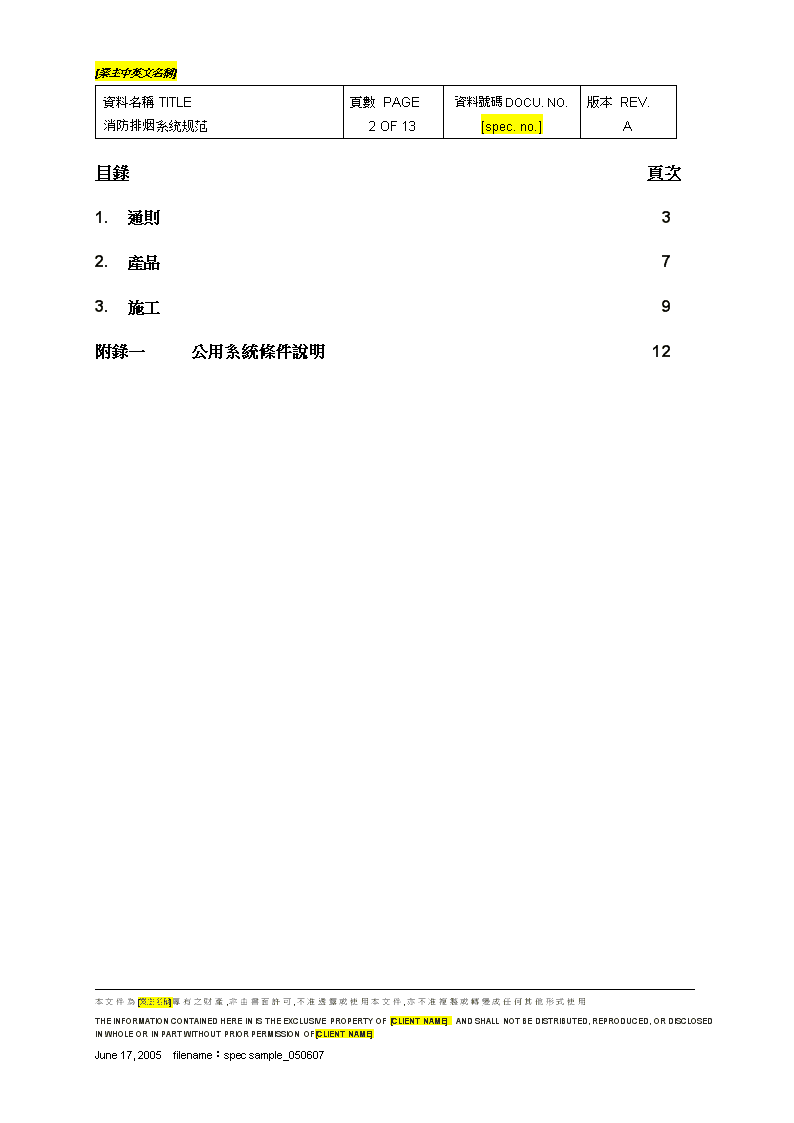

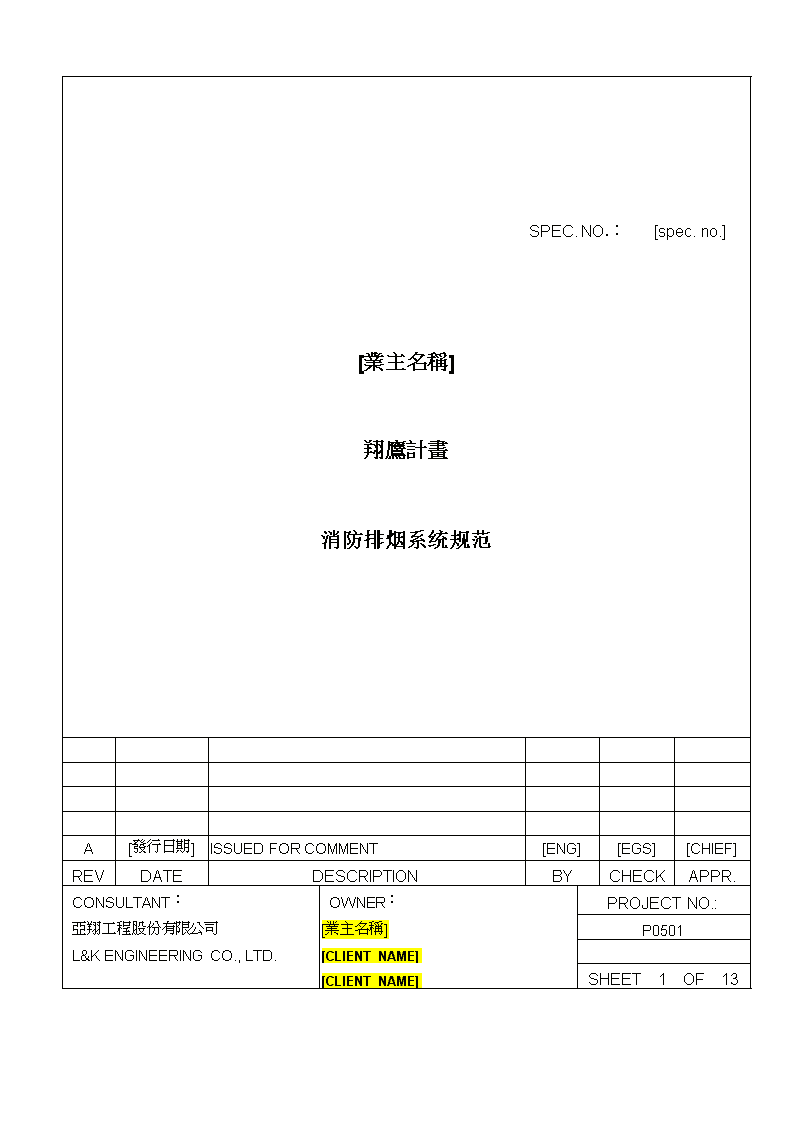

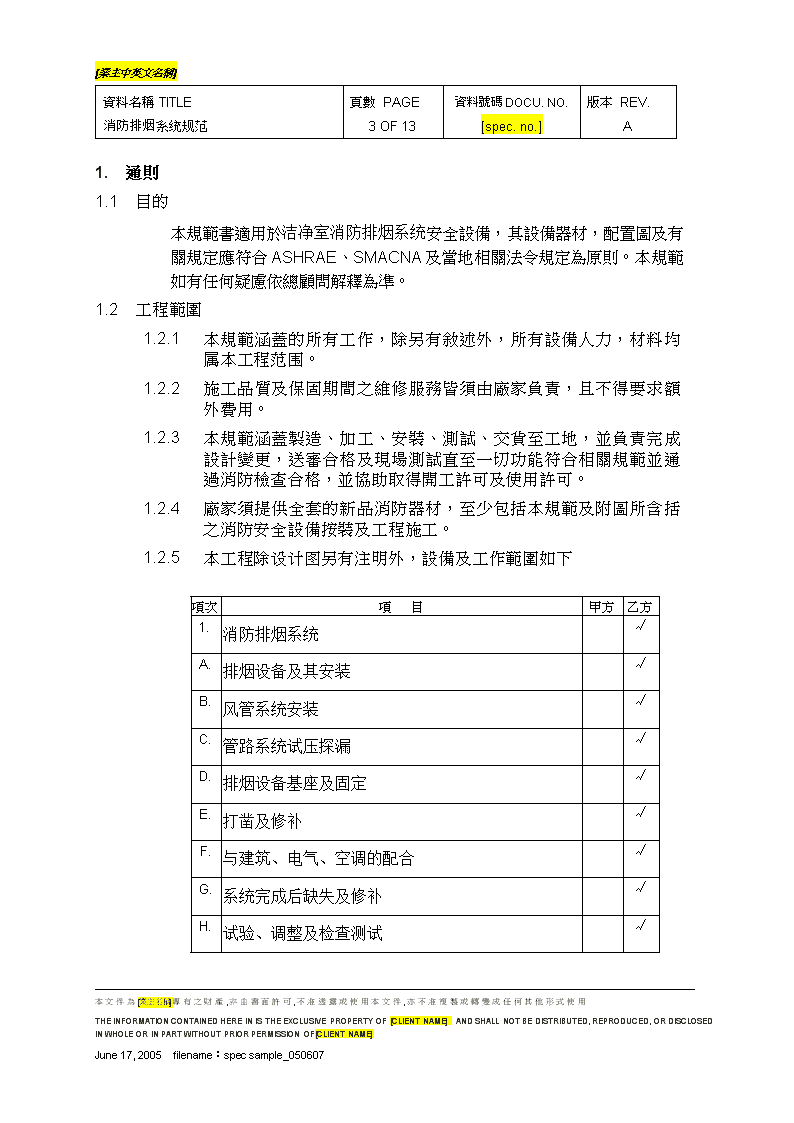

'[業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.ASPEC.NO.：[spec.no.][業主名稱]翔鷹計畫消防排烟系统规范A[發行日期]ISSUEDFORCOMMENT[ENG][EGS][CHIEF]REVDATEDESCRIPTIONBYCHECKAPPR.CONSULTANT：OWNER：PROJECTNO.:亞翔工程股份有限公司[業主名稱]P0501L&KENGINEERINGCO.,LTD.[CLIENTNAME][CLIENTNAME]SHEET1OF13本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.A目錄頁次1.通則32.產品73.施工9附錄一公用系統條件說明12本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.A通則1.1目的本規範書適用於洁净室消防排烟系统安全設備，其設備器材，配置圖及有關規定應符合ASHRAE、SMACNA及當地相關法令規定為原則。本規範如有任何疑慮依總顧問解釋為準。1.2工程範圍1.2.1本規範涵蓋的所有工作，除另有敘述外，所有設備人力，材料均属本工程范围。1.2.2施工品質及保固期間之維修服務皆須由廠家負責，且不得要求額外費用。1.2.3本規範涵蓋製造、加工、安裝、測試、交貨至工地，並負責完成設計變更，送審合格及現場測試直至一切功能符合相關規範並通過消防檢查合格，並協助取得開工許可及使用許可。1.2.4廠家須提供全套的新品消防器材，至少包括本規範及附圖所含括之消防安全設備按裝及工程施工。1.2.5本工程除设计图另有注明外，設備及工作範圍如下項次項目甲方乙方1.消防排烟系统√A.排烟设备及其安装√B.风管系统安装√C.管路系统试压探漏√D.排烟设备基座及固定√E.打凿及修补√F.与建筑、电气、空调的配合√G.系统完成后缺失及修补√H.试验、调整及检查测试√本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.AI.消防机关检查及执照申请√註：a)所有設備將由得標廠家負責安裝，包括排烟风机基座及安裝設備所需之基礎螺栓。b)风管、风阀及相關附屬設備安裝及維護工作。c)本工程發包後如因消防主管機關圖審而須變更原設計內容，承商須配合修改，不得藉此要求追加。d)本工程完成前，如建築執照須辦理變更，消防排烟部份須配合辦理申請手續及費用由承商負責。e)本工程完工後，應送請當地消防主管機關勘驗，申請手續及相關技師簽證費用由承包商負責。f)厂家施工应依据详细设计系统图、平面配置图,规范、法规要求及设备材料表进行施工。若于施工期间主管路径须作变更时，承包商应说明原因，并呈送业主及设计公司审核。g)以上工程及器材，廠家須自備所有的施工機具。本工程須施工至排烟系統能達到本附件及設計圖所要求之功能，運作正常，並經業主正式驗收合格且通過消防主管機關檢查及保險公司要求為止。1.1標準與法規除特別指明外，本規範設備之材料使用、製造、組立、檢驗與測試，均須符合當地相關消防主管機關及消防法規之規定且須參考下列法規與標準之最新版次之規定：ANSI-AMERICANNATIONALSTANDARDSINSTITUTEASME-AMERICANSOCIETYOFMECHANICALENGINEERSAST-AMERICANSOCIETYFORTESTINGANDMATERIALSAWS-AMERICANWELDINGSOCIETYAWWA-AMERICANWATERWORKSASSOCIATIONSSPC-STEELSTRUCTURESPAINTINGCOUNCILNFPA-NATIONALFIREPROTECTIONASSOCIATIONUL-UNDERWRITERSLABORRATORIES本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.AFM-FACTORYMUTUALENGINEERINGASSOCIATIONGB50098-98-人民防空工程设计防火规范GBJ16-87-建築設計防火規範GBJ140-90-建築滅火器配置設置規範GBJ73-84–洁净厂房设计规范1.1文件圖說1.4.1專案執行送審文件清單專案執行階段文件送審項目除下表所列以外，通用送審文件詳”文件送審規範”(規範編號later)。國內法規要求之審批文件，則不論規範是否有要求，承包商均需提送並配合審批作業。1.1.2乙方文件送審清單如下。文件名稱設計階段(5份)竣工階段(5份)專案組織表(Projectorganization)●專案執行時程表(Projectschedule)●工程界面清單及位置圖(List&locationoftie-inpoint)●●系統流程及管儀圖(PFD,P&IDs)●●設備清單(Equipmentlist)●●設備配置圖(Equipmentlayout)●●設備基座圖及荷重資料(Equipmentfoundation&loadingdata)●公用設施需求表(Utilityrequirements)●設備型錄及資料(Vendor’scatalogsandinformationtosupporthisquotation,includingelectricalsystem&I/Csystem)●一年操作所需備品清單(Recommendedsparepartsforoneyearoperation)●訓練計劃(Trainingplan)●本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.A送審文件清單及時程(Transmittallistandschedule)●品質管制程序書(Qualitycontrolprocedure)●工地辦公室及物料暫存區需求(Siteofficeandwarehouserequirements)●驗收及測試計劃/報告(Inspection&testplan/reports)●●設備外型圖(Equipmentdimensionedoutlinedrawings)●●詳細設備規格(Detailedequipmentspecifications)●●製造商測試報告(Manufacture’sinspection&testreports/records)●●設備銘牌型式(Nameplatestamping)●管線配置圖(Piperoutingplan)●●管線支撐詳圖(Pipesupportdrawing)●管材規格(Pipingmaterialspecification)●●管線施工程序書(Pipingconstructionspecification)●壓力容器計算書(Pressurevesselcalculationsheet)●●控制系統說明(ControlSystemDescription)●●安裝/操作/維修手冊(Installation,operation,maintenanceandlubricationmanuals)●註：1.乙方需於得標後一周內提出文件送審清單，並於得標後1個月內提送設計文件供審核；送審圖面則需在業主提出意見後10天內修改並再次送審。2.所有送審文件必須以中文或英文書寫。3.所有竣工階段需提送之文件均需檢附電子檔。1.1.1承包商須依據以上之審核結果進行工作。1.1.2承包商須知：業主保留對承包商所提供產品之細部設計、計算、分析、測試方法及材質選用上可能產生錯誤之追訴權。本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.A1.產品1.1設計基準本消防排烟系统安全設備係依照中國國家標準及美國國家消防協會(NFPA-NationalFireProtectionAssociation)所出版之國家消防法規(NFC-NationalFireCode)設計。依據設計圖設計及安裝，承包商於承攬後並需做系統之調整設計，同時依规范要求提供水力計算資料供業主存查。1.2排烟风管组件1.2.1风管材料：除另有規定者外，所有風管之鐵皮除戶外採不銹鋼鐵皮其它戶內均為鍍鋅鐵皮，其規格須符合當地標準，並須送樣品交總顧問核准後方能施工，施工期間總顧問及業主得隨時抽驗其品質。其鐵皮規格及厚度如下表規定：風管長邊尺寸a)630mm及以下(0.8mm厚度)b)631mm至1250mm(1.0mm厚度)c)1250mm至2000mm(1.2mm厚度)d)2000mm以上(按设计)2.2.2排煙風門  排煙風門需UL555SCLASS1等級品排煙口使用鋁擠型陽極處理之鋁格柵板一般構造、材質及性能等應滿足大陸國標或同等以上標準。2.2.3排風機規範a)風機須經ISO認証合格之廠商製造。b)風機葉輪採多翼式，且經ISO認証合格之廠商製造，風輪須經靜、動平衡調整，且須附測試報告正本文件。排煙風機馬達與其他暴露於氣流中的元件，必須可以溫度250°C環境下操作至少一小時，並可於280°C環境下操作至少半小時。当烟气温度大于280℃时，排烟风机应随设置于风机入口处防火阀的关闭而自动关闭。c)穿越防火區劃處及風機前應加設大陸國標合格防火閘門、排煙風管之立管與水平支管連接處應加設滿足大陸國標要求(動作溫度280°C)之防火排煙閘門，以避免因防火區劃之破壞而延燒並保護風機。本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.Aa)風機外箱須符合抗拉力和防止變形之設計處理，吊裝時須設計不能有變形彎曲的情形。b)風機的風輪採外殼全焊處理。c)馬達座採用可調整活動式或V型模組式馬達座。防水等级IP54。d)选用进口优质镀锌板或铝合金板制成。经静、动平衡校正。e)風輪及箱體底座採槽鐵補強支撐。f)箱體底座採方形結構加副板補強，確保整體風機，吊架安全性，材質為鍍鋅鋼板。g)風機屬戶外型，外殼採不銹鋼材質。2.2.4手動開啟裝置a)手動控制盒：安裝高度距地板高度80-150CM之間，箱體為1.2mm鐵板製粉體塗裝，面板為SUS304不銹鋼砂面材質，製造明、暗兩用規格W10.5*H15*D5CM，啟動開關須配合排煙區劃之警報迴路將火警訊號傳至受信總機。排烟口需与排烟风机连锁，当任一排烟口开启时，排烟风机要能自行启动。b)接線控制法：採二線式使用電源DC24V。2.2.5防煙垂壁a)適用範圍：若防煙垂壁下垂高度影響人行及機器等物品搬運之場所則其高可適當調整，惟最小高不得低於50公分。b)材質：潔淨室區域需採不影響業主所需之照度設計1.固定片：使用鍍鋅鋼板或SUS304不銹鋼材質或鋼絲玻璃。2.垂吊螺桿：使用5MM以上吊桿，符合ASTM碳鋼材質及螺桿。3.吊桿：使用3MM以上C型鍍鋅鋼板，多孔支撐便於高低調整。4.上支撐架：使用一體成型鋁合金框架陽極表面處理。5.垂壁吊桿：使用鋁合金一體成型H型吊桿，收邊美觀大方。6.支撐墊：防滑支撐墊，使用橡膠。7.U型下支撐桿：鋁合金一體成型支撐桿，可搭配不銹鋼修飾邊條。8.固定螺栓：直徑5MM以上，全牙螺栓或不銹鋼螺栓。本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.A1.固定螺帽：鋁合金螺帽。2.可搭配不銹鋼U型收邊飾條。3.輕鋼架，天花板。4.T型固定架(輕鋼架)。5.防煙垂壁材質不燃/耐燃之防爆玻璃，內鑲鐵絲網(須附材質證明)。1.施工、測試及驗收1.1说明1.1.1施工計畫承包商應於開工前，配合相關工作之進行，預定工作進度表及施工程序，送經總顧問及業主同意後施工。1.1.2施工詳圖本規範附有施工設計圖為各系統之一般佈置，承包商應參照附圖及有關法令規定，並配合工地實際情況施工，如須修改設計圖，須總顧問及業主同意後施工。1.1.3材料及設備承包商所提供之各種材料及設備，均應依照附圖所示有關規定之新品，先將有關廠牌、型號及樣品等，送經總顧問及業主認可後，方得裝用。竣工後，承包商應將有關機具設備之維護手冊，操作說明等資料裝訂成冊，提供業主。1.1.4工程配合承包商施工，應與其他相關工作切實配合進行，以免影響或阻礙有關工程施工。裝設管線如須穿過牆壁或樓板時，承包商須將管槽或套管等，配合相關工作之進行，預為留妥，儘量避免開鑿已完成之建築物。如無法避免時，應先徵得業主之同意，事後並須修補完整。1.1.5竣工圖竣工後，提供全廠管線、閥門及地下部份之正確位置及路徑、管路與公共設施連接處之正確座標及深度，以供作修改設計圖之用。1.2施工注意事項：本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.A1.1.1一般說明：承包商應切實遵照本發包說明書、施工圖說、相關規範、設備之安裝說明書及業主工程師或工地監工之指示施工，所需一切人工、材料、工具及運輸等，均由承包商負擔，以圓滿完成本工程。凡圖說、規範及工估價單上均未載明，而為工程習慣上所應該完成本工程所必須者，承包商亦應提供，不得推諉及請求增加費用。1.1.2工程圖說a)鐵皮工程應依SMACCNA或ASHRAE之各種規定，以全部一級「鍍鋅鐵皮」或如設計圖說另有標註使用「鋁材」或「不銹鋼材」製造者，應依指示材質及其厚度要求施工.b)標示於圖上之排煙管道裝設尺寸及佈置並非絕對，如有改變應依經總顧問及業主審定之結果為準。如因施工條件需採變更其管徑大小時，仍應維持其等值之斷面積以減低管路損失。c)鐵皮工程及其附件之裝設施工，需符合SMACCNA之標準為之，並以核可之吊架及托架將其牢固地支撐於建築構造物。SMACCNA係指國家鐵皮及空調承製商協會(SheetMetalandAirConditioningContractorsNationalAssociation，Inc.)之簡稱。d)當圖說規範如有矛盾衝突不一致時，應以總顧問及業主之解釋要求者為準，排煙管道系統之設計須為低於20m/sec並應提供靜壓計算。e)排煙管道固定，須以結構角鋼架支撐之，支撐材質須依其管道材質決定，為熱浸鍍鋅或不銹鋼材製成。f)彎管設計需易於轉向，其內轉彎半徑須等於風管之寬或依SMACNA規定，以複牆孔模製成型之標準風管彎管為之。g)利用成型之法蘭框架以固定調節輸氣管之開孔，完成後於其法蘭處並裝上調節風門，對上升部供輸氣管應提供垂直之丁型固定器(即垂直角鋼固定器)，以防止管道下垂或振動。1.2管道施工：1.鐵皮工程之施工安裝應以一流工法為之，並需以螺栓、箝器或嵌入物，將適當之吊件牢固而永久地固定於建築結構上。2.吊件均應為結構鋼材成型、扁鋼或成型套環吊架等組成，並不得使用金屬鐵線施工。本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.A用于气密使用之硅胶必须为耐高温防火型。1.吊件不得穿越輸氣管道或置於管道內，穿經樓板之垂直管道需以平置於樓板牢固於建築物托架之角鋼予以鉚定之支撐方式為之。2.如果管道穿牆、樓板、天花板或屋頂時，所有在該處之管道四週均應施以非燃性之防火填塞材料予以加封填隙。防火填塞材質，應滿足相關規範之要求。3.管道之設置不得在結構樑架之四週而損及其防火之有效性，曝露之管道穿經已修整之牆壁、樓板或天花板時，需在其四週設置鐵皮管環突緣以維持整修之外觀，於無塵區域鐵皮管環間隙施以矽膠塗抹密封，其矽膠材質應符合無塵室Class100以下專用經FMorUL認證合格，輸氣管道工程不能直接與混凝土或其他建築材料接觸。4.所有屋外不銹鋼或熱浸鍍鋅鐵皮管道之內部及外部表面，應施行防蝕保護塗刷處理；若使用熱浸鍍鋅之角鋼架支撐並支持於樓板上，應在該處以不銹鋼螺栓固定。5.在管道系統中，所有送風機及其振動設備之進口與出口接頭處，均應設置可撓性接頭，其長度不得小於75mm亦不得大於250mm。因風管內流體為高溫煙氣，帆布接頭需採用耐火耐高溫材質。6.所有轉彎管道，如其中心線轉彎半徑小於1.5倍之管道寬度時均需設置導流葉片，該導流片需為流線形並附有延長之後緣。鐵皮工程之管道系統應根據SMACNA標準，提供強固之遮斷設施。9.矩形风管边长达于630mm、保温风管边长大于800mm，管段长度大于1250mm均应采取加固措施。10.防火阀应设单独的支、吊架，当防火阀暗装时，应在防火阀安装部位的吊顶或隔墙上设置检修口，检修口不宜小于450×450。本消防排烟工程應確實遵照本規範及所附設計圖樣施工，如規範及設計圖樣未有詳細註明之處，而為一般工程上或技術上摜常所必須者，承包商仍應供給或施工，不得藉故推諉或要求加價。本規範及圖面之數據僅供參考用，承包商須詳細設計及計算數量、容量。本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.A設計圖上如有不詳或尺寸不明者，承包商應儘先請甲方解釋或要求補充核定，不得自行猜測估量，作為施工之依據。凡本規範與圖面有不明確者，以總顧問及業主之解釋為憑。工程圖樣係供承包商做設計參考，總顧問及業主於審核及工程進行中如需增列圖樣或修改圖面等，承包商必須切實導照，不得異議。3.4檢驗所有材料於製造安裝前須經檢驗合格後才准安裝。3.5搬運本工程各項設備之搬運工作及安裝起卸設備器材時，人員設備之安全問題均由承包商負完全責任。設備、器材、物料之大小及高度應以進出各防護區所經門戶之寬度及高度為限；如在搬運時不慎損懷，承包商須負更換新品或修復之完全責任。本工程各項設備安裝工作進行中，其設備、器材、物料之保管及工作人員之安全責任，應由承包商自行負責。3.6训练本工程在完工后承包商應提出训练计划并安排进行业主教育训练，使业主能了解该工程的架构，以便日后的日常维护。3.7驗收程序工程竣工後，承包商在工地設置之工棚，倉庫及其他設施均應撤除，工地並應確實打掃清潔至業主認可為止。工程在完工后，承包商需及时通知业主进行验收，在业主按相关标准进行验收后提出的缺失，承包商应在规定期限内完成，并安排复验，在缺失改善完成和满足系统功能后，由业主签字办理系统移交手续。竣工后，承包商应按实际装设施工情况，提供竣工图及图档，标明所有管线、阀门及地下部份的正确位置及路径、管路与公共设施连接处的正确坐标及深度，供作修改设计图用。3.8保固本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc [業主中英文名稱]資料名稱TITLE消防排烟系统规范頁數PAGE13OF13資料號碼DOCU.NO.[spec.no.]版本REV.A本工程在驗收後承包商應出具保證書，保證所提供之設備材料均為新品，且保證在保固期，如因材料品質欠佳或施工不良而發生故障，或損壞等情事，承包商應立即將該部份拆除更換新品或重新製作安裝，如發現任何故障，承包商於收到業主書面通知後，應於通知內所定限期前來解決，若因故障導致其他災害損失，承包商須負損失責任。附錄一公用系統條件說明1.一次測電源380V3F50Hz本文件為[業主名稱]專有之財產,非由書面許可,不准透露或使用本文件,亦不准複製或轉變成任何其他形式使用THEINFORMATIONCONTAINEDHEREINISTHEEXCLUSIVEPROPERTYOF[CLIENTNAME]ANDSHALLNOTBEDISTRIBUTED,REPRODUCED,ORDISCLOSEDINWHOLEORINPARTWITHOUTPRIORPERMISSIONOF[CLIENTNAME]七月23,2021filename：f80b7a4995a6ffbb868928cd22021ca1.doc'
