消防验收规范标准水 30页

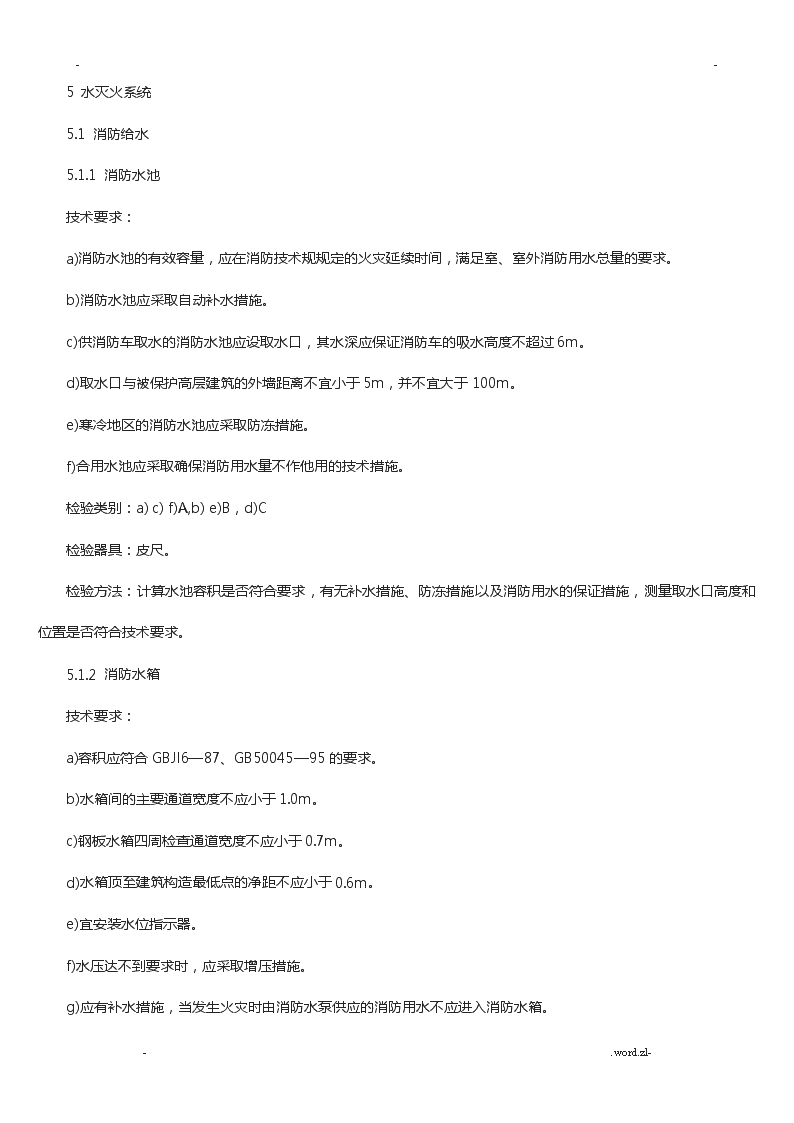

'--　　5水灭火系统　　5.1消防给水　　5.1.1消防水池　　技术要求：　　a)消防水池的有效容量，应在消防技术规规定的火灾延续时间，满足室、室外消防用水总量的要求。　　b)消防水池应采取自动补水措施。　　c)供消防车取水的消防水池应设取水口，其水深应保证消防车的吸水高度不超过6m。　　d)取水口与被保护高层建筑的外墙距离不宜小于5m，并不宜大于100m。　　e)寒冷地区的消防水池应采取防冻措施。　　f)合用水池应采取确保消防用水量不作他用的技术措施。　　检验类别：a)c)f)A,b)e)B，d)C　　检验器具：皮尺。　　检验方法：计算水池容积是否符合要求，有无补水措施、防冻措施以及消防用水的保证措施，测量取水口高度和位置是否符合技术要求。　　5.1.2消防水箱　　技术要求：　　a)容积应符合GBJl6—87、GB50045—95的要求。　　b)水箱间的主要通道宽度不应小于1.0m。　　c)钢板水箱四周检查通道宽度不应小于0.7m。　　d)水箱顶至建筑构造最低点的净距不应小于0.6m。　　e)宜安装水位指示器。　　f)水压达不到要求时，应采取增压措施。　　g)应有补水措施，当发生火灾时由消防水泵供应的消防用水不应进入消防水箱。-.word.zl- --　　h)消防用水与其它用水合用水箱时，应有确保消防用水不作它用的技术措施。　　i)应按设计要求安装进、出水管和溢流管、泄水管，溢流管、泄水管不得与排水系统直接连接。　　j)管道穿过钢板水箱处宜直接焊接，焊接处应做防锈处理；管道穿过楼板或墙体时，应安装套管。　　检验类别：a)f)g)h)A,i)B,b)c)d)e)j)C　　检验器具：O一5m钢卷尺。　　检验方法：测量水箱的容积、安装标高及位置是否符合技术要求；查看水箱的进出水管、溢流管、泄水管、水位指示、单向阀、水箱补水及　　增压设施是否符合技术要求；查看管道与水箱之间的连接是否有保护措施。　　5.1.3气压给水装置　　技术要求：　　a)气压水罐的容积应符合消防技术规要求。　　b)气压水罐的工作压力应符合设计要求。　　c)气压水罐与其供水泵应配套，罐上安装平安阀、压力表、泄水管、宜装水位指示器。　　d)气压给水装置的进出水管、充气管上应安装止回阀和闸阀，充气管上还应装平安阀和气压表。　　e)设有室消火栓和自动喷水灭火系统时，气压给水装置的调节水容量不宜小于450I。　　f)气压给水装置应采用双电源或双回路电源。　　g)设备的四周应设检修通道，其宽度不应小于0.7m，罐体上任何部件距离地面都不应小于0.5m，罐顶至建筑物构造最低点的距离不应小于　1.0m。　　h)气压水罐外观应完整无损、无锈蚀。　　i)功能符合设计要求。　　检验类别2b)f)i)A，a)c)d)e)B，g)h)C　　检验器具：0一5m钢卷尺。-.word.zl- --　　检验方法：查看气压水罐的容积、工作压力及调节储水容量是否符合设计和规要求；测量气压给水装置周围净空距离是否符合技术要求；　　查看气压给水装置的外观以及电源是否符合技术要求；手动、自动测试其功能是否符合设计要求。　　5.1.4消防水泵　　a)系统使用的水泵(包括备用泵、稳压泵)铭牌的规格、型号、性能指标应符合设计要求，应有产品合格证和质量检测技术资料。　　b)设备应完整、无损坏及腐蚀等。　　c)当水泵轴功率大于17Kw时，安装时宜采取减震措施；假设泵房单独设立，水泵能够正常运行，且运动振动不影响周围环境时，可不采取减震　　措施。　　d)与动力机械应直接连接。　　e)应保证在5min开场工作。　　f)应设备用电源，主电源断开，备用电源应自动投入运行。　　g)消防给水系统应设消防范用泵，其工作能力不应小于其中最大一台消防工作泵。且主泵停顿运行，备用泵应能自动切换运行。　　h)消防泵手动按钮启动，消防控制中心应显示信号并启动消防泵。　　i)应采用自灌式吸水，或采用其它迅速、可靠的充水设备。　　j)吸水阀离水池底的距离不应小于吸水管管径的2倍。　　k)一组消防水泵吸水管应单独设置且不应少于两条，当其中一条损坏或检修时，其余吸水管应能通过需要供水量。　　l)吸水管上必须装设控制阀门(不应采用蝶阀)，其直径不应小于泵吸水口直径。　　m)水泵出水管上应按设计安装阀门、止回阀和压力表，并且应安装实验和检查用的放水阀门。　　n)出水管径应符合设计要求。　　o)流量应符合规要求。　　检验类别：e)f)g)i)o)A,a)d)h)j)k)n)B,b)c)1)m)C　　检验器具：0一5m钢卷尺，0一300mm游标卡尺。-.word.zl- --　　检验方法：检查产品铭牌及外观是否符合技术要求；水泵轴功率大于17Kw时是否有减震措施；水泵与动力机械是否直接连接；主电源、主泵　　停顿运行时，备用电源、备用泵是否自动投入运行；查看水泵吸水方式、吸水管设置及吸水管数量是否符合技术要求；查看水泵出水管径及　　流量是否符合规要求。　　5.1.5水泵接合器　　技术要求：　　a)规格、型号、数量符合设计要求。　　b)应设在便于与消防车连接的地点，其周围15—40m应设室外消火栓或消防水池。　　c)水泵接合器的组装应按接扣、本体及联接收、止回阀、平安阀、放空管、控制阀的顺序进展。止回阀的方向应保证消防水能从水泵接合器进入系统。　　d)地下式水泵接合器接口至井盖的B巨离不宜大于0.45m，接口应正对井口。　　e)当采用地下式时其井盖上应有明显标志，井应有防水防锈措施。　　f)墙壁式水泵接合器上方不宜设置门窗洞口；与门窗洞口的左右距离不宜小于1.2m；接口至地面的　距离宜为O.7m。　　检验类别：a)c)A,d)B,b)e)f)C　　检验器具：0一50m卷尺，泵浦消防车。　　检验方法：查看水泵接合器的安装位置、规格型号数量及阀门安装情况，检查地下式水泵接合器是否有明显标志和锈蚀现象，测量水泵接合器与室外消火栓(或消防水池)的距离是否符合技术要求，各种水泵接合器的安装位置是否符合要求；通过泵浦消防车与水泵接合器相接向建筑物管网送水和加压，查看压力和水量是否到达设计要求。　　5.2自动喷水灭火系统　　5.2.1湿式报警阀　　5.2.1.1报警阀外观　　技术要求：　　a)铭牌、规格、型号及水流方向标志符合要求。　　b)报警阀及其组件应完整无损，密封性好。-.word.zl- --　　检验类别：a)B,b)C　　检验方法：目测。　　5.2.1.2报警阀安装　　技术要求：　　a)应安装在明显且便于操作的地点，报警阀处的地面应有相应的排水措施。　　b)报警阀距地面高度宜为1.2m，两侧距墙不小于0.5m，正面距墙宜为1.2m。　　c)报警阀前后应安装压力表，且应便于观测。　　d)排水管和试验阀应安装在便于操作的位置。　　检验类别：a)c)B,b)d)C　　检验器具：0一5m钢卷尺。　　检验方法：用卷尺测量报警阀的安装位置是否符合技术要求，查看报警阀附近有无相应的排水措施，查看压力表、排水管和试验阀的安装位置是否便于观测和试验。　　5.2.1.3延迟器安装　　技术要求：安装于报警阀与压力开关之间，或按产品说明书安装。　　检验类别：B　　检验方法：目测。　　5.2.1.4水力警铃安装　　技术要求：　　a)设置位置符合设计要求或设在公共通道、有人的室或值班室。　　b)应安装检修、测试用阀门。　　c)应安装直径为20mm的滤水器。　　d)宜装在报警阀附近，其与报警阀的连接收道应采用镀锌钢管，管径为15mm时，其长度不大于6m；管径为20mm时，其长度不大于20m。-.word.zl- --　　检验类别：a)b)c)d)C　　检验器具：卡尺、卷尺。　　检验方法：查看水力警铃的安装位置是否适宜，是否装有阀门和防水器；用卡尺测量输水管直径，用卷尺测量输水管长度是否符合技术要求。　　5.2.1.5供水总控制阀　　技术要求：　　a)开、关应灵活可靠，开、关状态应有明确标志。　　b)开启状态时应有锁位措施。　　检验类别：a)B,b)C　　检验方法：查看开、关状态及有无锁位措施。　　5.2.1.6压力开关安装　　技术要求：安装应符合设计要求，联接收应结实可靠。　　检验类别：B　　检验方法：查看压力开关及联接收安装情况。　　5.2.1.7报警阀控制喷头数量　　技术要求：采用闭式喷头的自动喷水灭火系统的每个报警阀控制喷头数量不宜超过以下规定：　　a)湿式和预作用喷水灭火系统为800个。　　b)有排气装置的干式喷水灭火系统为500个，无排气装置的干式喷水灭火系统为250个。　　检验类别：a)b)B　　检验方法：检查实际安装喷头数量。　　5.2.1.8报警阀功能试验　　技术要求：　　a)安装延迟器的湿式报警阀，系统放水后5—90s水力警铃应开场连续报警。-.word.zl- --　　b)延迟器应能自动排水。　　c)延迟器最大排水时间不应超过5min。　　d)试验时压力开关应动作，控制盘应显示，消防泵应启动。　　e)关闭报警阀门时，水力警铃应停顿动作。　　f)关闭报警阀门时，压力开关应停顿动作。　　g)关闭报警阀门时，延迟器无出水。　　h)关闭报警阀门时，报警阀上下压力表指示正常。　　检验类别：d)A,a)b)c)e)f)g)h)C　　检验器具：秒表。　　检验方法：翻开报警阀试水阀门放水，查看延迟器是否出水，将延迟器充满水后由排水口排出，记录排水时间；观察控制盘压力开关动作显示与否，消防泵是否启动；关闭报警阀试水阀门，观察水力警铃是否停顿报警，压力开关是否停顿动作、延迟器是否停顿出水，报警阀上下压力表是否正常。　　5.2.2水流指示器　　技术要求：　　a)自动喷水灭火系统宜设水流指示器，水流指示器规格型号符合设计要求，外观不得有碰伤、污损。　　b)布线应有穿管保护。　　c)应垂直安装在分区水平配水干管上。　　d)应将水流信号转换为电信号，送至报警器或控制中心指示火灾区域。　　检验类别：a)b)c)d)B　　检验方法：检查水流指示器的外观及安装位置和质量，启动末端试验装置，检查其功能是否正常。　　5.2.3末端试验装置　　技术要求：　　a)在每个系统管网或分区管网的最末端应设置末端试水装置，对充气设备，末端应设排气阀。-.word.zl- --　　b)末端试水装置包括压力表、试验阀、试验管或排水管。　　c)试验管直径不小于25mm。　　检验类别：a)b)c)C　　检验器具：卡尺。　　检验方法：查看每分区最末端是否有试验装置，用卡尺测量试验装置的附件及试验管直径是否符合要求。　　5.2.4管道　　5.2.4.1管道螺纹连接　　技术要求：管道变径时，丝扣连接应采用异径管零件，防止采用补芯；如需补芯时，不得用在弯头上，三通零件上只允许用一个，四通零件上不超过两个。螺纹连接的密封填料应均匀附在管道的螺纹局部，拧紧螺纹时，不得将密封的材料挤入管，连接后应将外部清理干净。　　检验类别：C　　检验方法：查看管道连接外观及密封是否合格，变径处采用补芯的数量是否符合要求。　　5.2.4.2管道焊接连接　　技术要求：焊接时，异径管道的管径二者相差不应大于50mm，如大于50mm时，应采用大小头焊接。　　外表不允许有裂缝、气孔、夹渣溶合性飞溅、咬边、凹陷、接头坡口错位等。　　检验类别：C　　检验方法：目测。　　5.2.4.3管套　　技术要求：　　a)管道穿过建筑物的变形缝时，应设柔性短管；穿墙、楼板应加设套管，管道焊缝不应置于套管。　　b)穿墙套管长度不得小于墙厚，穿楼板套管应高出楼板或地面50mm。　　c)套管与管道的间隙应采用不燃烧材料填塞密实。　　检验类别：a)b)c)C-.word.zl- --　　检验器具：0一5m钢卷尺。　　检验方法：测量套管高出楼板或地面的高度是否符合技术要求。　　5.2.4.4管路的加固　　技术要求：管道固定采用管道吊架和防晃支架，并宜满足以下要求：　　a)管道支架、吊架的安装位置不应阻碍喷头的喷水效果，管道支、吊架与喷头之间的距离不宜小于　　300mm，与末端喷头之间的距离不宜大于750mm。　　b)相邻两喷头间的管段上至少应设一个吊架，当喷头间距小于1.8m时，可隔段设置，但吊架间距不宜大于3.6m。　　c)在公称直径等于或大于50mm的配水干管或配水管上应至少设置一个防晃支架，管道过长或改变　　方向时必须增设防晃支架。　　d)竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5—1.8m。　　e)吊架、防晃支架宜直接固定于建筑物构造上。　　检验类别：a)b)c)d)e)C　　检验方法：测量喷水干管或喷水管直径，查看50mm或50mm以上管道是否设置防晃支架、喷头间是否设置吊架，查看吊架、防晃支架固定方式及强度。　　5.2.4.5管道安装　　技术要求：　　a)报警阀以后的管路上不应有其它用水设施，并应采用外热镀锌钢管或镀锌无缝钢管。　　b)自动喷水灭火的管道应设有坡度，并坡向排水管或辅助排水管。湿式系统干管的坡度不应小于0.002，配水管、配水支管的坡度不应小于　0.0044。　　c)所有配水管或配水支管的直径不应小于25mm。　　d)每侧每根的配水文管设置的喷头应符合以下要求：-.word.zl- --　　a．轻危险级和中危险级建筑、构筑物均不应多于8个，当同一配水文管在吊顶上、下布置喷头时，其上、下两侧各不多于8个。　　b．严重危险级建筑、构筑物不应多于6个。　　e)管道中心与建筑构造最小的距离应符合表2的要求。　　检验类别：a)A,c)d)B,b)e)C　　检验器具：0一5m钢卷尺，0—150mm卡尺，水平仪。　　检验方法：查看报警阀以后的管道上是否设有其它用水设施，并检查管材使用记录；查看配水支管的喷头布置数量是否符合规要求；用卡　　尺测量喷水管直径是否等于或大于25mm；用卡尺和钢卷尺测量管道中心与建筑构造的距离是否符合规要求；用水平仪测管路坡度是否符合规要求。(见图3)　　5.2.4.6减压孔板和节流装置　　技术要求：减压孔板应符合以下要求：　　a)应设在公称直径不小于50mm的水平管段上。　　b)孔板应安装在水流转弯下游一侧直管段上，与弯管的距离不应小于设置管段直径的两倍。　　c)节流管的长度不宜小于1m。　　d)节流管的直径宜按表3的规定选取。　　检验类别：a)b)c)C,d)B　　检验器具：0一5m钢卷尺，0—300mm卡尺。　　检验方法：测量干管的直径，查看节流管或减压孔板安装位置及管径是否符合技术要求，测量节流管的长度是否符合要求。　　5.2.4.7管道色标　　技术要求：地上的消防管道应涂以红色或红色环道标记，以区别其它管道。　　检验类别：C　　检验方法：目测。-.word.zl- --　　5.2.5喷头　　5.2.5.1外观检验　　技术要求：　　a)型号、规格应符合设计要求，各种标志(喷头的商标、型号、公称动作温度等)应齐全。　　b)外观应无加工缺陷相机械损坏，喷头的螺纹密封面应完整、光滑、不得有伤痕、毛刺、缺陷、断丝等现象。　　c)喷头安装要整齐、结实、美观，无污损现象。　　检验类别：a)B,b)c)C　　检验方法：查看喷头的型号规格，应符合技术要求；查看各种标志是否齐全，检查喷头的外观及安装是否符合技术要求。　　5.2.5.2喷头安装最大间距　　技术要求：各危险等级的自动喷水灭火系统，每只标准喷头的保护面积、喷头间距，以及喷头与墙面、柱的间距应符合表4的要求。　　检验类别：B　　检验器具：0一5m钢卷尺。　　检验方法：测量相邻两喷头的间距，与上表的规定值比拟，测量从喷头中心线至墙面、柱的水平距离，与上外表的规定值比拟是否满足要求。　　5.2.5.3喷头与梁边距离　　技术要求：　　a)喷头溅水盘布置在梁侧附近时，喷头与梁边的距离不得小于表5的规定。　　b)喷头的安装要结实，无污损现象。　　检验类别：a)b)C　　检验器具：0一5m钢卷尺。-.word.zl- --　　检验方法：按图4所示分别测量喷头中心线至梁边距离A和喷头溅水盘上外表至梁底边距离B2，与上表的规定比拟是否满足要求。　　5.2.5.4喷头溅水盘与吊顶(天花板)、楼板、屋面板的距离　　技术要求：不宜小于75mm，并且不宜大于150mm，如图5所示。　　检验类别：C　　检验器具：0一5m钢卷尺。　　检验方法：用钢卷尺按图示方法测量。　　5.2.5.5喷头与隔断墙的水平及垂直距离　　技术要求：喷头与隔断的水平及垂直距离应符合图6和表6的规定。　　检验类别：C　　检验器具：0一5m钢卷尺。　　检验方法：用钢卷尺按上图和上表的规定测量喷头溅水盘与隔断墙的水平及垂直距离。　　5.2.5.6边墙型喷头最大保护面积和最大保护距离　　技术要求：中危险级建筑物为3.6m，最大保护面积8平方米；轻危险级建筑物为4.6m，最大保护面积14平方米。　　检验类别：B　　检验器具：0一5m钢卷尺。　　检验方法：测量相邻两喷头的距离和保护面积应满足要求。　　5.2.5.7喷头与门、窗洞口上外表的距离、与墙面的距离　　技术要求：　　a)在门窗洞口处设置喷头时，喷头距洞口上外表的距离不应小于150mm。　　b)距墙面的距离不宜小于75mm，且不宜大于150mm。　　检验类别：a)b)C　　检验器具：0一5m钢卷尺。-.word.zl- --　　检验方法：测量喷头溅水盘与门、窗洞口上外表的垂直距离，测量从喷头中心线至墙面的水平距离，是否满足要求。　　5.2.5.8仓库的喷头布置　　技术要求：　　a)喷头溅水盘与其下方被保护的垂直距离应满足：　　a．距可燃物品的堆垛不应小于900mm。　　b．距难燃物品的堆垛不应小于450mm。　　b)堆垛间设置喷头时堆垛边与喷头垂线水平距离不应小于300mm。　　c)高架仓库喷头布置除符合本条件a)、b)外，设置在屋面板下的喷头，间距不应大于2m。　　d)货架应分层布置喷头，分层布置喷头的垂直高度，当储存可燃物品时，不应大于4m；当储存难燃物品时，不应大于6m。　　检验类别：a)b)c)d)C　　检验器具：0—50m钢卷尺。　　检验方法：用卷尺测量仓库的喷头布置是否符合要求。　　5.2.6系统联动试验　　技术要求：末端试验装置应设在每个分区最不利点处，试验装置按图7制作。　　翻开试水装置时：　　a)出水口的水色透明度与入口处一致，并无杂质。　　b)试验阀关闭，压力表读数应不小于0.05MPa。　　c)试验阀翻开，压力表读数应不小于0.05MPa。　　d)水力警铃应准确发出报警信号。　　e)压力开关接通，消防中心显示报警信号并启动消防泵。　　f)水流指示器动作后应准确输出报警电信号。-.word.zl- --　　g)主备泵启动切换正常。　　h)末端试水流量不应小于56L/min。　　检验类别：c)d)e)g)A,a)b)f)h)B　　检验器具：通径25mm快开试验阀，0—0.1MPa压力表，精度1.5级流量计。　　检验方法：将试验阀关闭，翻开系统的末端泄水阀、使水流进入试验管路，观察压力表上的压力值，然后翻开试验阀，再观察压力表的压力值，同时水力警铃应报警，压力开关、水流指示器应同时动作并启动消防泵。　　5.3室消火栓系统　　5.3.1消火栓箱体　　技术要求：　　a)应有明显“消火栓〞标记，不应隐蔽和伪装。　　b)消火栓箱体构造结实美观，且开启灵活，有防锈措施。　　检验类别：a)b)C　　检验方法：目测。　　5.3.2消火拴　　5.3.2.1组件、材料、外观及灵活性　　技术要求：组件应完整、材料符合标准，开关灵活，无生锈、漏水，接口及垫圈无缺陷，附有检验合格证。　　检验类别：B　　检验方法：目测，手动检查开、关灵活性，查看其产品合格证。　　5.3.2.2栓口安装尺寸　　技术要求：　　a)栓口距箱底边宜为120一140mm。　　b)栓口距最近箱侧边不宜小于140mm。　　c)栓接扣爪端面距箱门面不宜小于10mm。-.word.zl- --　　d)栓口距地面高度宜为1.1m。　　检验类别：a)b)c)d)C　　检验器具：0一5m钢卷尺。　　检验方法：用钢卷尺测量栓口距地面高度。　　5.3.2.3最大布置间距　　技术要求：消火栓应设在过道、楼梯附近等明显易于取用的地点，消火栓的间距应符合规要求。　　检验类别：B　　检验器具：卷尺。　　检验方法：用卷尺测量消火栓的间距。　　5.3.2.4栓口出水方向　　技术要求：栓口出水方向宜向下或栓口与消火栓的墙面成90度。　　检验类别：C　　检验方法：目测。　　5.3.3消防水带　　技术要求：　　a)齐全完好，满足灭火压力要求，且水带接扣和水枪相匹配。　　b)应采用同一型号规格，水带直径应与消火栓规格相匹配。　　c)每个消火栓的水带长度根据保护半径配置，应选用25m或20m。　　检验类别：a)B,b)c)C　　检验器具：O一5m钢卷尺，0一50m皮卷尺。　　检验方法：查看水带外观是否符合要求，并用卷尺分别测水带直径、水带长度是否符合设计要求。　　5.3.4消防水枪　　技术要求：-.word.zl- --　　a)齐全完好、接口垫圈完整。　　b)水枪口径符合设计要求。　　c)检验类别：a)b)B　　检验器具：0一300mm卡尺。　　检验方法：检查水枪有无缺陷，接口垫圈是否完整，口径是否符合设计要求。　　5.3.5消防水喉　　技术要求：　　a)自救式小口径卷盘组件应完整。　　b)与小口径卷盘配套的输水软管、水枪和消火栓的规格型号应相匹配。　　c)卷盘位置应方便取用，并保证有一股或几股射流到达同层室任何部位。　　d)卷盘应灵活好用。　　检验类别：a)C,b)c)d)B　　检验器具：0一50m皮卷尺，0—150mm游标卡尺。　　检验方法：检查自救式小口径软管卷盘配置数量、安装位置、组成部件的匹配是否符合标准和设计要求。　　5.3.6室消火栓按钮　　5.3.6.1按钮设置及安装质量　　技术要求：临时高压给水系统的每个消火栓处应设置直接启动消防水泵的按钮，且安装应结实。　　检验类别：B　　检验方法：手感，目测。　　5.3.6.2按钮保护　　技术要求：应有保护按钮的措施，按钮在箱外时，布线应有穿管保护。　　5.3.6.3确认功能　　技术要求：启动消火栓按钮，应有红色指示。-.word.zl- --　　检验类别：C　　检验方法：目测。　　5.3.6.4信号反应功能　　技术要求：启动消火栓按钮，控制室应收到报警信号，并显示部位。　　检验类别：C　　检验方法：目测。　　5.3.6.5控制功能　　技术要求：启动消火栓按钮，消防水泵应启动。　　检验类别：A　　检验方法：启动按钮，观察启动性能。　　5.3.7减压装置的设置　　技术要求：　　a)当消火栓栓口的出水压力大于0.5MPa时，消火栓应设减压装置，其设置位置应符合设计要求。　　b)减压阀前后应安装检修阀门。　　c)减压阀体箭头方向应与水流方向一致。　　检验类别：a)b)c)B　　检验器具：带有消防接口的压力表。　　检验方法：翻开消火栓阀门，测消火栓的出水压力，目测减压装置数量是否符合设计要求。　　5.3.8消火栓管网　　技术要求：　　a)高层建筑室消防给水的进水管不应少于两根，人防工程的进水管宜采用两根。当其中一根发生故障时，其余的进水管应仍能保证消防用水量和水压力的要求。　　b)阀门应经常开启并应有明显的启闭标志。-.word.zl- --　　c)消防用水与其它管道合并用时，当其它用水到达最大流量时应能保证消防用水量。　　d)消防竖管的直径应按通过的流量计算确定，但高层建筑不应小于100mm；低层建筑每根竖管直径应按最不利点消火栓出水量计算。　　e)室消火栓系统应与自动喷水灭火系统分开设置，有困难时，可合用消防泵，但在自动喷水灭火系统的报警阀前(沿水流方向)必须分开设置。　　检验类别：a)c)d)e)B，b)C　　检验器具：0—300mm卡尺。　　检验方法：用卡尺测量竖管直径是否符合规格要求，目测检查其它管网设置是否符合技术要求。　　5.3.9消火栓给水系统联动功能试验　　5.3.9.1最不利点消火栓性能　　技术要求：　　a)高位消防水箱的设置高度应保证最不利点消火栓静水压力满足如下要求：当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低　于0.07MPa；超过l00m时，不应低于0.15MPa。　　b)水枪流量应根据不同的充实水柱要求而确定，充实水柱为l0一13m时，每支水枪的流量为4.6—5.71/s。　　c)消火栓的水枪充实水柱在建筑高度小于或等于24m时不得小于7m；在建筑高度不超过100m时不应小于10m；在建筑高度超过100m时不应小于　13m。　　检验类别：a)b)B，c)A　　检验器具：压力表。　　检验方法：用压力表测量最不利点消火栓栓口处的静水压力、动水压力、观察水枪充实水柱长度或计算查表对照是否符合技术要求。　　5.3.9.2消防水泵性能试验　　技术要求：　　a)现场及远距离启动的消防水泵应灵敏，且运行正常，显示正确。-.word.zl- --　　b)消防水泵实际工作电流不得高于额定值(铭牌上标称电流值)。　　检验类别：a)A,b)B　　检验器具：钳形电流表。　　检验方法：现场远距离启动消防水泵观察是否灵敏；用电流表测试水泵的实际工作电流是否符合技术要求。　　5.3.9.3室消防用水量　　技术要求：室消火栓消防用水量应满足相关技术规要求。　　检验类别：A　　检验方法：查看施工资料是否符合设计相规要求。　　5.3.9.4室消火栓栓口压力　　技术要求：消火栓栓口的静水压力不应大于0.8MPa，当大于0.8MPa时应采用分区供水系统。　　检验类别：B　　检验器具：压力表。　　检验方法：在建筑物的首层、最高层及其它适宜位置进展压力试验。　　5.3.9.5检查用消火栓的设置　　技术要求：高层建筑屋顶应设一个检查用的消火栓。　　检验类别：C　　检验方法：目测。　　5.4水喷雾灭火系统　　5.4.1水雾喷头　　5.4.1.1安装　　技术要求：安装应结实，无污损。　　检验类别：C　　检验方法：目测。-.word.zl- --　　5.4.1.2喷头位置　　技术要求：应使水雾直接射向燃烧的物质或需冷却的外表。　　检验类别：C　　检验方法：目测。　　5.4.1.3与保护对象间距　　技术要求：与保护对象之间的距离，不得大于水雾喷头的有效射程。　　检验类别：C　　检验器具：0一5m钢卷尺。　　检验方法：用钢卷尺测量实际安装距离，与喷头有效射程进展比拟，判定是否满足规要求。　　5.4.1.4喷头工作压力　　技术要求：当用于灭火时，喷头工作压力不应小于0.35MPa；当用于防护冷却时，喷头工作压力不应小于0.2MPa。　　检验类别：A　　检验器具：压力表。　　检验方法：用压力表测量喷头的工作压力。　　5.4.1.5水雾喷头数量　　技术要求：应根据设计喷雾强度、保护面积和水雾喷头的特性通过计算确定，其布置应使水雾直接喷射和覆盖保护对象。　　检验类别：B　　检验方法：目测、计算。　　5.4.1.6喷头与电气设备距离　　技术要求：水雾喷头保护带电的电气设备时，与电气设备的平安净距应大于表7的规定。　　检验类别：B-.word.zl- --　　检验器具：0一5m钢卷尺。　　检验方法：用钢卷尺实际测量喷头与电气设备平安净距，看是否符合技术要求。　　5.4.2雨淋阀　　5.4.2.1雨淋阀的安装　　技术要求：　　a)应设在环境温度不低于4℃，并应有排水设施的室。　　b)安装位置宜靠近保护对象，并在便于操作的地点。　　检验类别2a)B,b)C　　检验方法：检查室有无排水的设施，安装位置是否符合要求。　　5.4.2.2雨淋阀的功能　　技术要求：　　a)接通或关断水喷雾灭火系统的供水。　　b)接收电控信号可电动开启雨淋阀，接收传动管信号可液动或气动开启雨淋阀。　　c)具有手动应急操作阀。　　d)显示雨淋阀启、闭状态。　　e)驱动水力警铃，应能报警。　　f)雨淋阀前后压力表指示正常。　　检验类别：a)b)c)d)A,e)f)B　　检验方法：分别用手动、自动和应急操作三种方式对雨淋阀组进展操作，检查雨淋阀的开启是否正常、水力警铃是否报警，以及雨淋阀的前　　后压力表指示是否正常。　　5.4.3过滤器　　5.4.3.1过滤器设置　　技术要求：雨淋阀前的管道应设置过滤器，当水雾喷头无滤网时，雨淋阀后的管道应设过滤器。-.word.zl- --　　检验类别：B　　检验方法：目测。　　5.4.3.2材料与孔径　　技术要求：过滤器应用耐腐蚀金属材料，滤网的孔径应为4.0一4.7目/cm2。　　检验类别：C　　检验器具：0一5m钢卷尺。　　检验方法：查看过滤器的材料是否符合要求；测量滤网孔是否符合规要求。　　5.4.4管道　　技术要求：　　a)过滤器后的管道应采用外镀锌，且宜采用丝扣连接。　　b)雨淋阀的管道上不应设置其它用水设施。　　c)应设排水阀、排污口。　　检验类别：a)b)B,c)C　　检验方法：目测。　　5.4.5消防用水量　　技术要求：应根据GB50219—95的规定进展计算。　　检验类别：A　　检验方法：系统核对设计是否符合规要求。　　5.5水幕、雨淋系统　　水幕及雨淋系统参照水喷雾灭火系统进展检验。　　5.6泡沫灭火系统　　5.6.1一般规定　　5.6.1.1合格证-.word.zl- --　　技术要求：　　a)泡沫液、泡沫液储罐、泡沫发生装置、泡沫比例混合器、固定式消防泵组、消火栓等主要设备应有国家质量监视检验测试中心出具的检测报告和产品出厂合格证。　　b)阀门、压力表、管道过滤器、金属软管、管子及管件等应有出厂检验报告或合格证。　　检验类别：a)b)B　　检验方法：查看各种产品的检测报告和合格证是否齐全，并符合技术要求。　　5.6.1.2主要设备及零配件外观　　技术要求：　　a)无变形及其它机械性损伤。　　b)外露非机械加工外表保护徐层完好。　　c)无保护涂层的机械加工面无锈蚀。　　d)所有外露接口无损伤，堵、盖等保护物包封良好。　　e)铭牌清晰、结实。　　f)消防泵或固定式消防泵组盘车应灵活，无阻滞，无异常声音，高倍数泡沫发生器用手转动叶轮应灵活；固定式泡沫炮的手动机构应无卡阻现象。　　检验类别：a)b)c)d)e)f)C　　检验方法：目测、手感。　　5.6.1.3管子及管件外观　　技术要求：　　a)外表无裂纹、缩孔、夹渣、折叠、重皮和不超过壁厚负偏差的锈蚀或凹陷等缺陷。　　b)螺纹外表完整无损伤，法兰密封面平整光洁无毛刺及径向沟槽。　　c)垫片无老化变质或分层现象，外表无折皱等现象。　　检验类别：a)b)c)C-.word.zl- --　　检验方法：目测、手感，查看有关记录。　　5.6.1.4颜色　　技术要求：　　a)泡沫混合液管道、泡沫管道、泡沫液储罐、泡沫比例混合器、压力开关、管道过滤器、泡沫产生器涂红色。　　b)泡沫消防泵、水泵、给水管道涂绿色。　　检验类别：C　　检验方法：目测。　　5.6.2泡沫液储罐安装　　技术要求：　　a)泡沫液储罐、阀门的强度和严密性检验应到达规要求，且试验记录齐全。　　b)泡沫液储罐应有编号、药剂量、充装日期的记录，并应符合要求。　　c)泡沫液储罐设置在消防泵房时，泡沫液储罐四周应留有宽度不小于0.7m的通道，泡沫液储罐顶，部至楼板或粱底的距离不小于1.0m，消防泵房主要通道的宽度必须大于泡沫液储罐的宽度。　　d)常压泡沫液储罐应安装在支架或支座上，支架应与根底固定。　　e)固定式常压泡沫液储罐，应设置液面计、排渣孔、出液孔、取样孔、吸气孔及人孔等，并应标明泡沫液的名称及型号。　　f)泡沫液储罐宜采用耐腐蚀材料制作，当采用普通碳素钢板制作时，其外表应做防腐处理。　　g)压力泡沫液储罐的支架应与根底固定、安装时不宜拆卸或损坏其储罐上的配管和附件。　　h)压力泡沫液储罐安装在室外时，应根据环境条件设置防晒、防雨、防冻设施。　　检验类别：a)b)c)d)e)B,f)g)h)C　　检验器具：0一5m钢卷尺。　　检验方法：按技术要求进展强度和严密性试验或查看施工单位储罐强度和阀门的严密性实验记录，目测并用卷尺测量其安装间距是否符合要求。-.word.zl- --　　5.6.3泡沫比例混合器的安装　　技术要求：　　a)泡沫比例混合器安装时，液流方向应与标注的方向一致。　　b)环泵式泡沫比例混合器的安装坐标及标高的允许偏差为±10mm；其连接收道及附件的安装必须严密；备用的环泵式泡沫比例混合器应并联安装在系统上。　　c)带压力储罐的压力泡沫比例混合器应整体安装，并应与根底结实固定；压力式泡沫比例混合器应安装在压力水的水平管道上，泡沫液的进口管道应与压力水的水平管道垂直，其长度不宜小于1.0m；　　压力表与压力式泡沫比例混合器的进口处的距离不宜大于0.3m；平衡压力式泡沫比例混合器应整体垂直安装在压力水的水平管道上；压力表应分别安装在水和泡沫液进口的水平管道上，并与平衡压力式泡沫比例混合器进口处的距离不宜大于0.3m。　　d)管线式、负压式泡沫比例混合器应安装在压力水的水平管道上；吸液口与泡沫液储罐或泡沫桶最低液面的距离不得大于1.0m。　　检验类别：a)A,b)c)d)B　　检验器具：0—5m钢卷尺。　　检验方法：目测，用卷尺测量其安装高度是否符合要求。　　5.6.4低倍数泡沫产生器的安装　　技术要求：　　a)液上喷射的横式泡沫产生器应水平安装在固定顶储罐罐壁顶部或外浮顶储罐壁顶端的泡沫导流罩上。　　b)液上喷射的立式泡沫产生器应垂直安装在固定顶储罐罐壁顶部或外浮顶储罐罐壁顶端的泡沫导流罩上。　　c)液下喷射的高倍压泡沫产生器应水平安装在泡沫混合液管道上。　　d)水溶性流体储罐泡沫溜槽的安装应沿罐壁侧螺旋下降到距罐底1.0一1.5m处，溜槽与罐底平面夹角宜为30度，泡沫降落槽应垂直安装，其垂直度允许偏差不应大于10mm，坐标及标高的允许偏差为土5mm。　　检验类别：a)b)c)d)C-.word.zl- --　　检验方法：目测、检查施工记录是否符合要求。　　5.6.5中倍数泡沫发生器的安装　　技术要求：中倍数泡沫发生器的安装位置及尺寸应符合设计要求，安装时不得损坏或随意拆卸附件。　　检验类别：C　　检验方法：目测。　　5.6.6高倍数泡沫发生器的安装　　技术要求：　　a)距高倍数泡沫发生器的进气端小于或等于0.3m处不应有遮挡物。　　b)在高倍数泡沫发生器的发泡网前小于或等于1.0m处，不应有影响泡沫喷放的障碍物。　　检验类别：a)b)C　　检验方法：目测。　　5.6.7泡沫喷头的安装　　技术要求：　　a)泡沫喷头的规格、型号、数量应符合设计要求。　　b)泡沫喷头的安装应在系统试压、冲洗合格后进展。　　c)泡沫喷头的安装应结实、规整、安装时不得拆卸或损坏其喷头上的附件。　　d)顶喷式泡沫喷头应安装在被保护物的上部，并应垂直向下，其坐标及标高的允许偏差，室外安装为±15mm，室安装为±10mm。　　e)水平式泡沫喷头应安装在被保护物的侧面并对准被保护物体，其距离允许偏差为±20mm。　　f)弹射式泡沫喷头应安装在被保护物的下方，并应在地面以下，在未喷射泡沫时，其顶部应低于地面10—15mm。　　检验类别：a)b)c)d)e)f)C　　检验器具：0—5m钢卷尺。　　检验方法：目测，用卷尺测量喷头安装是否符合规定。-.word.zl- --　　5.6.8固定式泡沫炮　　技术要求：　　a)固定式泡沫炮的主管应垂直安装，炮口应朝向防护区。　　b)安装在炮塔或支架上的固定式泡沫炮应结实。　　c)电动泡沫炮的控制设备、电源线、控制线的规格、型号及设置位置、敷设方式、接线等应符合设计要求。　　d)射程、射高、仰附角度、水平回转角等符合设计要求。　　检验类别：a)b)c)d)C　　检验方法：目测，手动操作检查其是否运用灵活。　　5.6.9固定式消防泵组　　技术要求：　　a)固定式消防泵组应整体安装在根底上，并应固定结实。　　b)固定式消防泵组进水管、吸水口处设置退网时，其滤网的过水面积应大于进水管截面积的4倍，滤网架的安装应巩固。　　c)附加冷却器的泄水管应通向排水设施。　　d)燃机排气管的安装应符合设计要求，当设计无规定时，应采用直径一样的钢管连接后通向室外。　　检验类别：a)b)c)d)C　　检验方法：目测。　　5.6.10泡沫混合液管道、阀门安装　　技术要求：　　a)泡沫混合液立管安装时，其垂直度偏差不宜大于0.002。　　b)泡沫混合液水平管道安装时，其坡向、坡度应符合设计要求。　　c)泡沫混合液管道上设置的自动排气阀应直立安装，并应在系统试压、冲洗合格后进展，故空阀应安装在低处。　　d)高倍数泡沫发生器进口端泡沫混合液管道上设置的压力表、管道过滤器、控制阀应安装在水平支管上。-.word.zl- --　　e)泡沫管道进储罐处设置的钢质控制阀和止回阀应水平安装，其止回阀上标注的方向应与泡沫的流动方向一致。　　f)埋地安装的泡沫混合液管道、泡沫管道应符合设计要求，安装前应做好防腐，安装时不应损坏防腐层。　　g)埋地安装采用焊接时，焊缝部位应在试压合格后进展防腐处理。　　检验类别：a)b)c)d)f)g)C,e)A　　检验器具：水平仪、0一5m钢卷尺。　　检验方法：目测、用卷尺和水平仪检查测量坡度、坡向，检查施工记录是否符合要求。　　5.6.11泡沫消火栓安装　　技术要求：　　a)泡沫混合液管道上设置消火栓的规格、型号、数量、位置、安装方式应符合设计要求。　　b)消火栓应垂直安装。　　c)当采用地上式消火栓时，其大口径出水口应面向道路。　　d)当采用地下式消火栓时，应有明显的标志，其顶部出口与井盖底面的距离不得大于400mm。　　e)当采用室消火栓或消火栓箱时，栓门应朝外或面向通道，其坐标及标高的允许偏差为±20mm。　　检验类别：a)B,b)c)d)e)C　　检验器具：0一5m钢卷尺。　　检验方法：目测，用卷尺测量其安装是否符合要求。　　5.6.12管墩及支、吊架　　技术要求：安装结实、位置、间距、型式符合设计要求。　　检验类别：C　　检验方法：目测。　　5.6.13管道冲洗、试压、防腐　　技术要求：管道冲洗、试压、防腐符合设计要求。　　检验类别：A-.word.zl- --　　检验方法：检查冲洗、试压记录是否符合设计要求。　　5.6.14模拟灭火试验：　　技术要求：　　a)任一防护区或储罐的灭火系统在接到灭火指令后，自动(手动)能正常启动，动作正常。　　b)联动设备接到控制指令动作可靠，能切断火场电源。　　检验类别：a)b)A　　检验器具：火灾探测试验器等。　　检验方法：　　a)将消防控制设备置于设定位置(自动、手动)。　　b)用火灾探测试验器分别对火灾探测器加烟加温，火灾报警设备发出声光报警信号，火灾确认后，手动、自动发出灭火指令，启动泡沫灭火　　系统。　　c)观察灭火设备的动作情况，是否能切断火场非消防电源。　　5.6.15灭火试验　　技术要求：　　a)低、中倍数泡沫灭火系统选择最不利点(设计混合液量最大或地处最远、最高所须泵的扬程最大)防护区或储罐进展一次喷射实验，当为自动灭火系统时，应以自动控制的方式进展，喷射泡沫的时间不宜小于1min，实测泡沫液的混合比及泡沫混合液的发泡倍数应符合设计要求。　　b)高倍数泡沫灭火系统任选一个防护区进展泡沫喷射试验，当为自动灭火系统时，应以自动控制方式进展。高倍数泡沫灭火系统喷射时间不宜小于30s，泡沫最小供应速率应符合设计要求。　　c)主电源和备用电源应切换1—3次，主泵和备泵切换1—3次连续运转时间不小于30min。　　d)有关设备的压力，状态符合设计要求。　　e)联动设备动作正常，火场应切断非消防电源。　　检验类别：a)b)c)d)e)A-.word.zl- --　　检验器具：火灾探测试验器、秒表、流量计等。　　检验方法：　　a)按规定选取防护区或储罐，将系统置于设定状态，用火灾探测试验器对感烟感温探测器加烟加温，火灾报警系统发出声光报警信号并发出灭火指令、启动泡沫灭火系统。　　b)根据单位时间介质和水的用量计算混合比和供应速率是否符合设计要求。　　c)做主、备电源和主、备泵切换试验。　　d)观察有关设备的压力、状态是否符合设计要求。　　e)观察联动设备的动作情况是否符合要求。-.word.zl-'
