自动喷水灭火系统施工及验收规范GB 50261——2005 7页

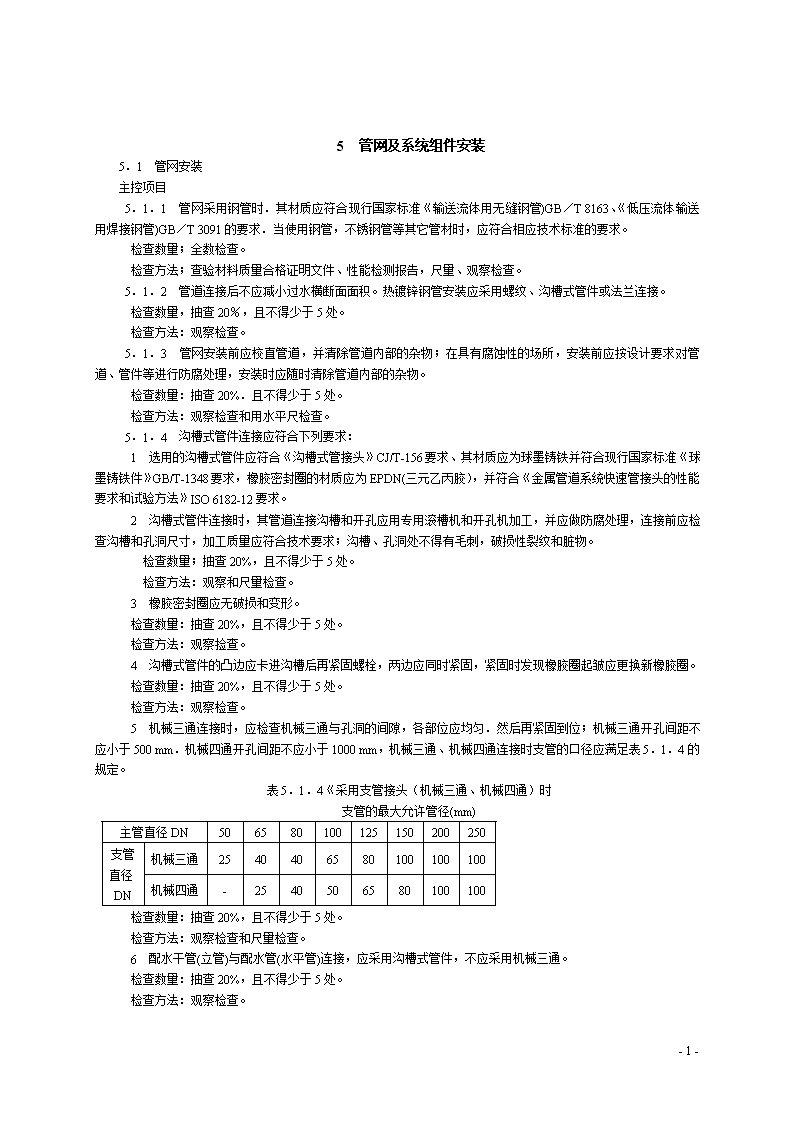

5管网及系统组件安装5．1管网安装主控项目5．1．1管网采用钢管时．其材质应符合现行国家标准《输送流体用无缝钢管)GB／T8163、《低压流体输送用焊接钢管)GB／T3091的要求．当使用钢管，不锈钢管等其它管材时，应符合相应技术标准的要求。检查数量；全数检查。检查方法；查验材料质量合格证明文件、性能检测报告，尺量、观察检查。5．1．2管道连接后不应减小过水横断面面积。热镀锌钢管安装应采用螺纹、沟槽式管件或法兰连接。检查数量，抽查20％，且不得少于5处。检查方法：观察检查。5．1．3管网安装前应校直管道，并清除管道内部的杂物；在具有腐蚀性的场所，安装前应按设计要求对管道、管件等进行防腐处理，安装时应随时清除管道内部的杂物。检查数量：抽查20%．且不得少于5处。检查方法：观察检查和用水平尺检查。5．1．4沟槽式管件连接应符合下列要求：1选用的沟槽式管件应符合《沟槽式管接头》CJ/T-156要求、其材质应为球墨铸铁并符合现行国家标准《球墨铸铁件》GB/T-1348要求，橡胶密封圈的材质应为EPDN(三元乙丙胶），并符合《金属管道系统快速管接头的性能要求和试验方法》ISO6182-12要求。2沟槽式管件连接时，其管道连接沟槽和开孔应用专用滚槽机和开孔机加工，并应做防腐处理，连接前应检查沟槽和孔洞尺寸，加工质量应符合技术要求；沟槽、孔洞处不得有毛刺，破损性裂纹和脏物。检查数量；抽查20%，且不得少于5处。检查方法：观察和尺量检查。3橡胶密封圈应无破损和变形。检查数量：抽查20%，且不得少于5处。检查方法：观察捡查。4沟槽式管件的凸边应卡进沟槽后再紧固螺栓，两边应同时紧固，紧固时发现橡胶圈起皱应更换新橡胶圈。检查数量：抽查20%，且不得少于5处。检查方法：观察检查。5机械三通连接时，应检查机械三通与孔洞的间隙，各部位应均匀．然后再紧固到位；机械三通开孔间距不应小于500mm．机械四通开孔间距不应小于1000mm，机械三通、机械四通连接时支管的口径应满足表5．1．4的规定。表5．1．4《采用支管接头（机械三通、机械四通）时支管的最大允许管径(mm)主管直径DN506580100125150200250支管直径DN机械三通2540406580100100100机械四通-2540506580100100检查数量：抽查20%，且不得少于5处。检查方法：观察检查和尺量检查。6配水干管(立管)与配水管(水平管)连接，应采用沟槽式管件，不应采用机械三通。检查数量：抽查20%，且不得少于5处。检查方法：观察检查。-7-\n7埋地的沟槽式管件的螺栓．螺帽应作防腐处理。水泵房内的埋地管道连接应采用挠性接头。检查数量：全数检查。检资方法：观察检查或局部解剖检查。5．1．5螺纹连接应符合下列要求：1管道宜采用机械切割，切割面不得有飞边、毛刺；管道螺纹密封面应符合现行国家标准《普通螺纹基本尺寸要求》GB-196、《普通螺纹公差与配合》GB-197、管路旋入端用普通螺纹尺寸系列》GB／T-1414的有关规定。2当管道变径时，宜采用异径接头，在管道弯头处不宜采用补芯，当需要采用补芯时，三通上可用1个．四通上不应超过2个；公称直径大干50mm的管道不宜采用活接头。检查数量：全数检查。检查方法：观察检查。3螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处外部清理干净。检查数量：抽查20%，且不得少于5处。检查方法：观察检查。5．1．6法兰连接可采用焊接法兰或螺纹法兰。焊接法兰焊接处应做防腐处理，并宜重新镀锌后再连接。焊接应符合现行国家标准《工业金属管道工程施工及验收规范》GB-50235、《现场设备、工业管道焊接工程施工及验收规范》GB-50236的有关规定。螺纹法兰连接应预测对接位置，清除外露密封填料后再紧固、连接。检查数量：抽查20%，且不得少于5处。检查方法：观察检查。一般项目5．1．7管道的安装位置应符合设汁要求。当设汁无要求时，管道的中心线与梁、柱、楼板等的最小距离应符合表5．1．7的规定。表5．1．7管道的中心线与梁、柱、楼板的最小距离公称直径(mm)253240507080100125150200距离（mm）404050507080100125150200检查数量：抽查20%，且不得少于5处。检查方法：尺量检查。5．1．8管道支架、吊架，防晃支架的安装应符合下列要求：1管道应固定牢固，管道支架或吊架之间的距离不应大于表5．1．8的规定。表5．1．8管道支架或吊架之间的距离公称直径(mm)253240507080100125150200250300距离(mm)3.54.04.55.06.06.06.57.08.09.511.012.0检查数量：抽查20%，且不得少于5处。检查方法：尺量检查。2管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等，应符合设计要求和国家现行有关标准的规定。3管道支架、吊架的安装位置不应妨碍喷头的喷水效果：管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。检查数量：抽查20％，且不得少于5处。检查方法：尺量检查。4配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3．-7-\n6m。检查数量：抽查20％，且不得少于5处。检查方法：观察检查和尺量检查。5当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个．且防晃支架的间距不宜大于15m；当管道改变方向时，应增设防晃支架。检查数量：全数检查。检查方法：观察检查和尺量检查。6竖直安装的配水干管除中间用管卡固定外，还应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1．5～1．8m。检查敷量：全敷检查。检查方法；观察检查和尺量检查。5．1．9管道穿过建筑物的变形缝时，应采取抗变形措施．穿过墙体或楼板时应加设套管，套管长度不得小于墙体厚度，穿过楼板的套臂其顶部应高出装饰地面20mm，穿过卫生间或厨房楼板的套管，其顶部应高出装饰地面50mm，且套臂底部应与楼板底面相平。套管与管道的间隙应采用不然材料填塞密实。检查数量；抽查20％，且不得少于5处检查方法：观察检查和尺量检查。5．1．10管道横向安装宜设o．002~0．005的坡度，且应坡向排水管，当局部区域难以利用排水管将水排净时，应采取相应的排水措施。当喷头数量小于或等于5只时，可在管道低凹处加设堵头；当喷头数量大于5只时，宜装设带阀门的排水管。检查数量；全数检查。检查方法：观察检查，水平尺和尺量检查。5．1．11配水干管、配水管应做红色或红色环圈标志。虹色环圈标志，宽度不应小于20mm，间隔不宜大干4m，在一个独立的单元内环圈不宜少于2处。检查数量：抽查20％，且不得少于5处。检查方法；观察检查和尺量检查。5．1．12管网在安装中断时，应将管道的敞口封闭。检查数量：全数检查。检查方法；观察检查。5．2喷头安装主控项目5．2．1喷头安装应在系统试压、冲洗合格后进行。检查数量；全数检查。检查方法：检查系统试压、冲洗记录表。5．2．2喷头安装时，不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。检查数量：全数检查。检直方法：观察检查。5．2．3喷头安装应使用专用扳手，严禁利用喷头的框架施拧，喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换。检查数量：全数检查．检查方法：观察检查。5．2．4安装在易受机械损伤处的喷头，应加设喷头防护罩。检查数量：全数检查。检查方法：观察检查。-7-\n5．2．5喷头安装时，溅水盘与吊顶、门、窗、洞口或障碍物的距离应符合设计要求。检查数量：抽查20％，且不得少于5处。检查方法：对照图纸，尺量检查。5．2．6安装前检查喷头的型号、规格、使用场所应符合设计要求。检查数量：全数检查。检查方法：对用图纸，观察检查。一般项目5．2．7当喷头的公称直径小于10mm时，应在配水干管或配水管上安装过滤器．检查数量：全数检查。检查方法：观察检查．5．2．8当喷头溅水盘高于附近粱底或高于宽度小于1.2m的通风管道、排管、桥架腹面时，喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离应符合表5．2．8的规定(见图5．2．8)。检查数量：全数检查。检查方法：尺量检查。表5．2．8．1喷头溅水盘高于梁底、通风管道腹面的最大垂直距离(直立与下垂喷头)喷头与粱、通风管道、排管、桥架的水平距离a(mm)喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离b(mm)a<30003001500460表5．2．8．2喷头溅水盘高于梁底、通风管道腹面的最大垂直距离(边墙型喷头与障碍物平行)喷头与粱、通风管道、排管、桥架的水平距离a(mm)喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离b(mm)a<150251502400300表5．2．8．4喷头溅水盘高于梁底、通风管道腹面的最大垂直距离(扩大覆盖面直立与下垂喷头)喷头与粱、通风管道、排管、桥架的水平距离a(mm)喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离b(mm)a<45004502250350表5．2．8．5喷头溅水盘高于梁底、通风管道腹面的最大垂直距离(扩大覆盖面边墙型喷头)喷头与粱、通风管道、排管、桥架的水平距离a(mm)喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离b(mm)a<2440不允许24405180360表5．2．8．6喷头溅水盘高于梁底、通风管道腹面的最大垂直距离(大水滴喷头)喷头与粱、通风管道、排管、桥架的水平距离a(mm)喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离b(mm)a<30003001800790表5．2．8．7喷头溅水盘高于梁底、通风管道腹面的最大垂直距离(ESFR喷头)喷头与粱、通风管道、排管、桥架的水平距离a(mm)喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离b(mm)a<300030018007901—天花板或屋顶，2一喷头：3—障碍物图5．2．8喷头与梁等障碍物的距离5．2．9当梁、通风管道、排管、桥架宽度大于1.2m时，增设的喷头应安装在其腹面以下部位。检查数量：全数检查。检查方法：观察检查。5．2．10当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离应符合表5．2．10的规定(见图5．2．10)．检查数量：全数检查。检查方法：尺量检查。表5．2．10．1喷头与隔断的水平距离和最小垂直距离(直立与下垂喷头)喷头与隔断的水平距离a(mm)喷头与隔断的最小垂直距离b(mm)a<15075150750460表5．2．10．2喷头与隔断的水平距离和最小垂直距离(扩大覆盖面喷头)-7-\n喷头与隔断的水平距离a(mm)喷头与隔断的最小垂直距离b(mm)a<150801507504601一天花板或屋顶，2一喷头，3—障碍物，4一地板图5．2．10喷头与隔断障碍物的距离-7-
