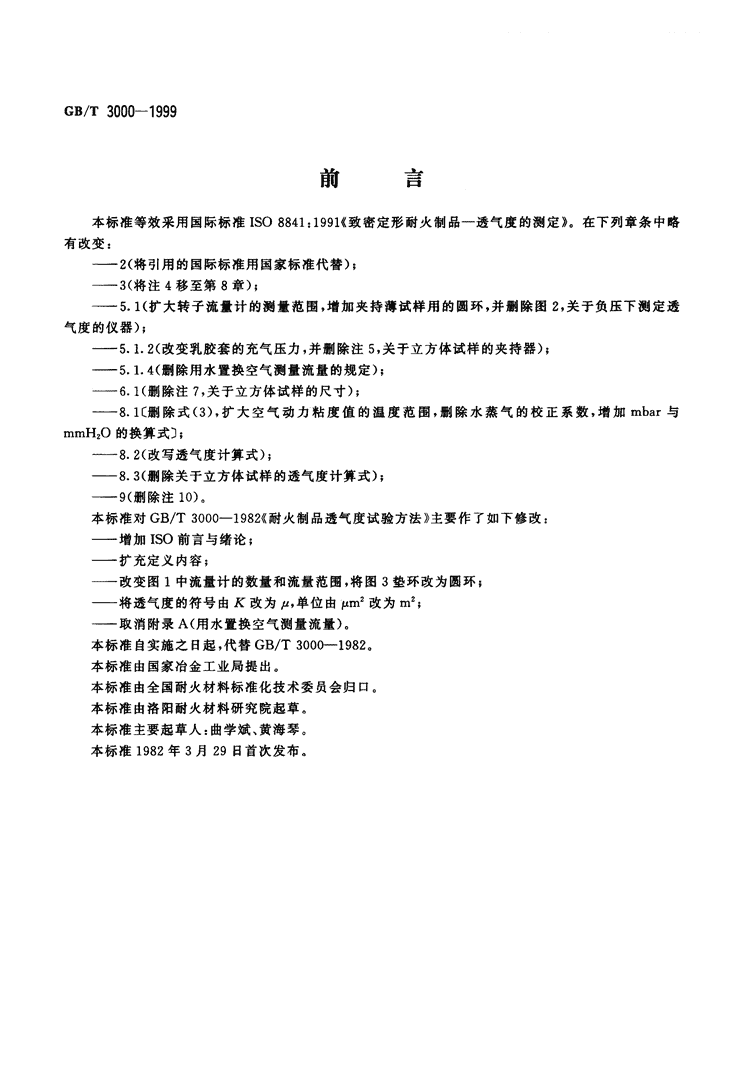

'免费标准网(www.freebz.net)标准最全面GB/T3000-1999扭份前「1本标准等效采用国际标准ISO8841:1991《致密定形耐火制品一透气度的测定》。在下列章条中略有改变：-2（将引用的国际标准用国家标准代替）；-3(将注4移至第8章）；-5.1(扩大转子流量计的测量范围，增加夹持薄试样用的圆环，并删除图2，关于负压下测定透气度的仪器）；-5.1.2（改变乳胶套的充气压力，并删除注5，关于立方体试样的夹持器）；-5.1.4(删除用水置换空气测量流量的规定）；-6.1(删除注7，关于立方体试样的尺寸）；-8.1〔删除式（3)，扩大空气动力粘度值的温度范围，删除水蒸气的校正系数，增加mbar与mmHZO的换算式〕；-8.2（改写透气度计算式）；-8.3(删除关于立方体试样的透气度计算式）；-9（删除注10),本标准对GB/T3000-1982《耐火制品透气度试验方法》主要作了如下修改：—增加ISO前言与绪论；—扩充定义内容；—改变图1中流量计的数量和流量范围，将图3垫环改为圆环；—将透气度的符号由K改为lu，单位由Km2改为m2;—取消附录A（用水置换空气测量流量）。本标准自实施之日起，代替GB/T3000-1982.本标准由国家冶金工业局提出。本标准由全国耐火材料标准化技术委员会归口。本标准由洛阳耐火材料研究院起草。本标准主要起草人：曲学斌、黄海琴。本标准1982年3月29日首次发布。免费标准网(www.freebz.net)无需注册即可下载 标准分享网www.bzfxw.com免费下载免费标准网(www.freebz.net)标准最全面GB/T3000-1999Ten召r健全ivv目明东JISO（国际标准化组织）是各国标准团体（(ISO成员团体）的一个世界性联合会。制定国际标准的工作通常由ISO的各技术委员会进行。各成员团体若对某技术委员会确立的项目感兴趣，均有权参加该委员会的工作。与ISO有联系的各国际组织（官方的或非官方的）也可参加有关工作。IS(）在电工技术标准化的各个方面，与国际电工委员会（IEC）密切合作。技术委员会采纳的国际标准草案，提交各成员团体表决，至少获得参加表决的成员团体75％的赞成票，才能作为国际标准发布。国际标准ISO8841是由ISO/TC33/SC2国际标准化组织耐火材料技术委员会试验方法分委员会制定的。免费标准网(www.freebz.net)无需注册即可下载 免费标准网(www.freebz.net)标准最全面GB/T3000-1999ISO绪论固体的透气度是与材料中气孔分布有关的性能，因此，对结构的变化敏感。它与显气孔率没有直接关系。在一个试样内和在几个试样之间，它都比气孔率的变化大得多。还应注意，不像密度和气孔率，透气度是一项按照测定方向，有时也按照气体流动方向而变化的性能。设备应不受气流影响或其他局部温度变化的影响。免费标准网(www.freebz.net)无需注册即可下载 标准分享网www.bzfxw.com免费下载免费标准网(www.freebz.net)标准最全面中华人民共和国国家标准GB/T3000-1999致密定形耐火制品透气度试验方法eqv代ISO替GB/T3000-8841:19911982Denseshapedrefractoryproducts-Determinationofpermeabilitytogases1范围本标准规定了测定致密定形耐火制品透气度的方法。对定形隔热耐火制品透气度的测定，可参照本标准。本标准所规定的方法考虑到气体的动力粘度。因此，所得的结果不可直接与早期没考虑粘度的方法所得的结果比较。测定时一般通空气，需要时可用其他气体，已给出空气和氮气的粘度。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1214.2-1996游标类卡尺游标卡尺3定义本标准采用下列定义。透气度permeability材料在压差下允许气体通过的性能。已知在给定时间内通过试样的气体体积，则透气度用式（1)计算：V＿、，1、，A、，，二、、，PI十P2于二jiX会X爹X(p,一p2)X-一行“········“·”·⋯⋯（1）t‘、I‘、S‘、、了‘厂艺产“2p式中：V—通过试样的气体体积，m3;t—该体积的气体通过试样的时间，s;产—试样的透气度，m2;I—试验温度下气体的动力粘度，Pa"s;A—试样的横截面积，m2;a—试样高度，m;P—气体的绝对压力，Pa;Pi—气体进人试样端的绝对压力，Pa;P2—气体逸出试样端的绝对压力，Pa,注1式（1）符合达西（Darcy）定律，由哈根一伯肃叶（Hagen-Poiseuille）定律导出。2由于P是测定气休体积时的压力，因此，在正压下测定时P=pi，在负压下测定时P=ho式（1)可重新排列为：国家质f技术监督局1999一11一23批准2000一0s一01实施免费标准网(www.freebz.net)无需注册即可下载 免费标准网(www.freebz.net)标准最全面GB/T3000-1999＿V＿＿＿81＿2p＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿1。、产二＝于t．刀"．亏A·p：，，－一一一P丁2．丁Pi斗＋长Y，2···“····“····“一（、2一）’用相应的单位代人式（2)m3＿m1Pa—．ra．5．～～二．；二－．二二－sm0厂a厂a由此导出透气度的单位是m24原理干燥的气体通过试样，记录试样两端至少在三个不同压差下的流量，由这些数值以及试样的大小和形状，通过计算确定材料的透气度。5设备5门总则在正压下测定透气度的仪器，如图1所示。连接管用玻璃制作比用橡胶好，并应尽可能短，以使设备中产生的压力损失与试样产生的压力损失相比很小。123a34b50a6.50b6b500c6cf50d6d50e6e?81一压缩气瓶；2一气体减压器；3一气体过滤减压器：(a)通向胶套；(b)通向流量计；4一气体缓冲过滤器；5一转子流量计：(a)10^-100cm"/min;(b)60^600cm"/min;(c)100^-1000em"/min;(d)40^400cm3/h；(e)250^2500cm3/h;6a^-6f-截止阀；7一试样夹持器;8-U型管压力计图1透气度测定仪示意图5.1.1气源由一个恒压的气体容器组成。5.1.2试样夹持器试样侧面的气密性应由可充气的乳胶套保证，充气压力的大小视乳胶套的性质而定，一般约需0.10-0.12MPa（见图2),注：当试样高度小于50mm时，须将外径50mm、内径46mm、高50mm的圆环（见图3)，放在夹持器中的试样上。5.1.3U型管压力计U型管压力计，用来测量试样两端的压差。对这类测量，应采取通常的试验措施，以使压力测量误差（包括水柱高度的读数误差、弯液面误差、压力计垂直度误差和压力计中液体密度的测量误差）不超过100。压力应紧靠试样夹持器（(5.1.2)中试样端面测定。免费标准网(www.freebz.net)无需注册即可下载 标准分享网www.bzfxw.com免费下载免费标准网(www.freebz.net)标准最全面GB/T3000--1999注：在远离试样的连接管中测童压力，得到的结果可能偏低。5.1.4气体流量侧量仪器由一种灵敏的、在给定的管路温度和压力下校准的转子流量计组成。流量计应精确至2Yo以内，应定期以所用的气体校准，并应只用其测量刻度的中间部分。-YffitIf图2试样夹持器2X45"口12001200150图3圆环5.1.5游标卡尺，按照GB/T1214.2,游标读数值精确至0.02mm,5.1.6电热干燥箱，能控制在110℃士5`C,5.1.7不透气的标准试样，例如铝圆柱体。免费标准网(www.freebz.net)无需注册即可下载 免费标准网(www.freebz.net)标准最全面GB/T3000-19996试样6.1尺寸试样应是圆柱体，直径50mm士0.5mm，高度50mm士0.5mm。试样对端面轴线的垂直度和两端面之间的平行度均应在0.5mm之内。注：对较薄的制品，试样的高度可小于50mm,6.2制备制取的试样不应带制品4mm之内的表面层。相对于制品加压方向制取的试样方向及试样数量，按产品技术条件规定或由有关方商定，并在试验报告中注明。试样表面应无切制时产生的粉尘。如湿切，在水流下刷净；如干切，在压缩空气下刷净。6．3干燥试样应在电热干燥箱（5.1.6)中于1100c士5℃干燥2h，并应在干燥器中冷却至室温，冷却时间应至少2h,7程序7.1用游标卡尺（(5.1.5)测量试样的直径和高度，精确至0.1mm,7.2用不透气的标准试样（5.1.7)进行空白试验，以证实试验装置是不漏气的。7.3将试样放人夹持器（5.1.2)中，确保乳胶套的压力足以使试样的侧面不漏气。这可用对乳胶套增加压力检查，压力增加时，气体流量和试样两端的压差均应无变化。7.4在试样两端至少三个不同的压差下，测量通过试样的气体流量。计算每次测定的试样的透气度。注：这些测定应证明，流量与压差成正比，因为计算用的等式（见第s章）只对层流成立。7.5如果计算的在不同压差下试样的透气度相互偏差大于50o，要按7.2-7.4重做空白试验。检查设备，重做试验，如仍大于5%，应在试验报告中注明。8结果计算透气度伽）按式（{3）计算，以m2为单位，用两位有效数字表示：。，，、，，。＿‘＿、，h、，4v、，2p,p厂＝2－.·1孟6VX‘、1‘0一一6}“X‘d贵zX‘’资A份pX‘’丁Pi＋,p2··········“。··⋯（3）式中："7—试验温度下通过试样的气体动力粘度，Pa"s;h—试样高度，MM;d—试样直径，mm;4v·一通过试样的气体流量，cm"/min;仰—试样两端的气体压差（=pi-p2),mmH20;pi—气体进人试样端的绝对压力（=p2+Ap),mmH20;p2—气体逸出试样端的绝对压力（＝当时当地的大气压力），mmH20,、二‘二‘2p,，。，、。，，、。、＿：‘、，二，、，二。‘．／，八八，二八、二二。＊、二，、：，‘通常，因数一牛号很接近于1，当在小的压差（例如△p<100mmH20）下测定时，可以忽略。～’．‘’～朴P，＋PZ’”卜一刁一’～一’娜”‘一一““谬声一了－－－－－－－－－－－一”一’～『’‘’‘一’一10^35℃空气和氮气的动力粘度分别列于表1和表2,注11mmH2O=9.$07Pa;1mbar=10.2mmH2O,2210一-12m2＝10-BCm2=1拌m2,免费标准网(www.freebz.net)无需注册即可下载 标准分享网www.bzfxw.com免费下载免费标准网(www.freebz.net)标准最全面GB/T3000-1999表1空气的动力粘度六洲一表2氮气的动力粘度布一！一9试验报告试验报告应包括下列内容：a）试验单位名称；b）试验日期；c)执行的标准；d）试验制品的标志（制造厂、型号、批量等）；e)砖或产品中每一气体流动方向的试样数；f)所用气体；9）试样两端的各个压差以及相应的通过试样的气体流量；h)每一气体流动方向（相对于砖或产品的加压方向）材料透气度的平均值；1）对在至少三个不同压差下测定的透气度偏差大于允许值（见7.5)的说明。免费标准网(www.freebz.net)无需注册即可下载'
