GBT3040-1982石棉水泥输煤气管.pdf 4页

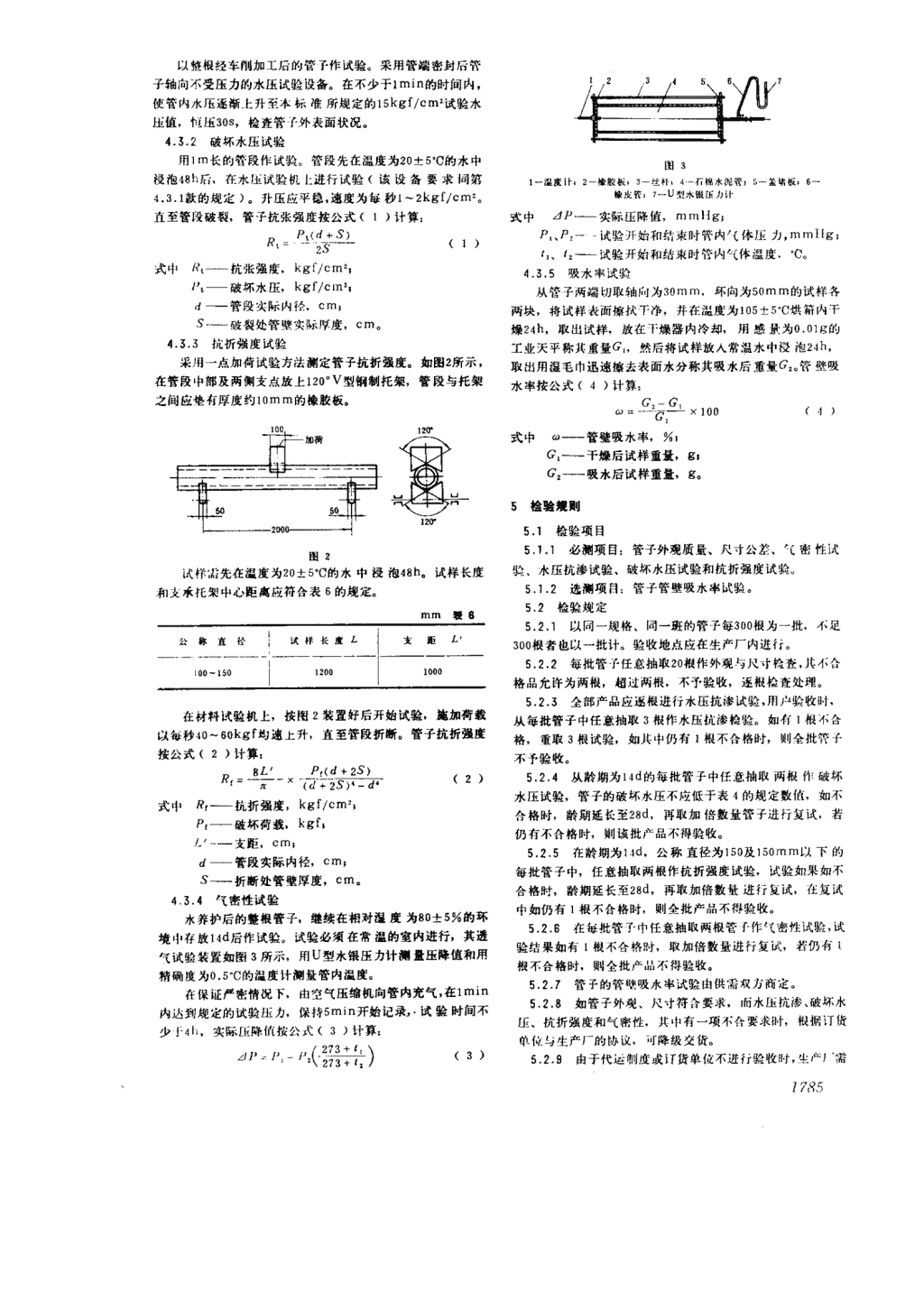

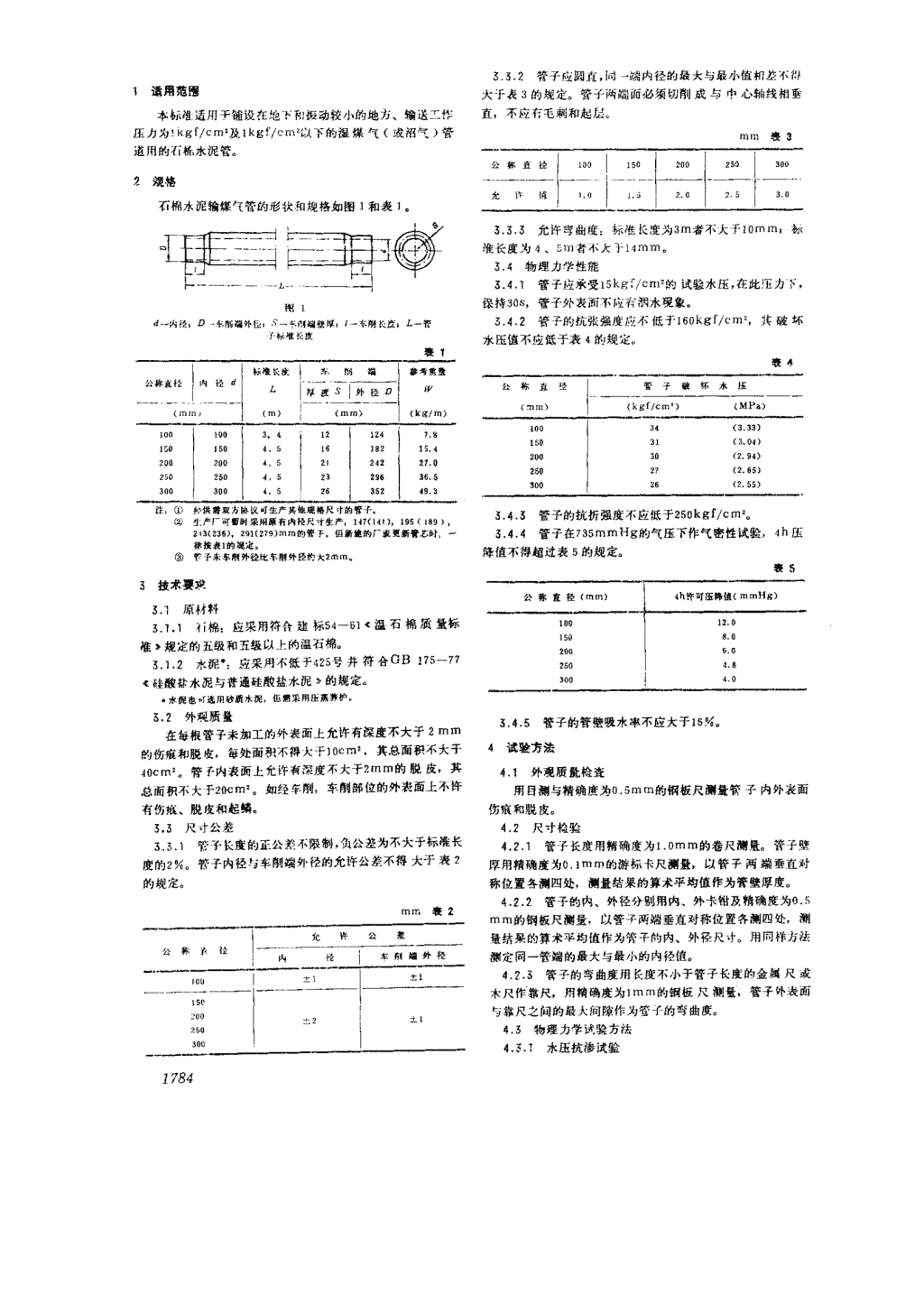

'中华人民共和国国家标准石棉水泥输煤气管Asbestos-cementpressurepipeforgastransmissionGB3040-82国家标准总局批准并发布1982-04-17发布1982-12-01实施1783 3.3.2爷子应洲直，同1端内径的最大与最小值4flG4,7;t1适用范围大于表3的规定。a子两端而必须切削成与巾心轴线相垂本标M适用干铺设在地卜和振动较小的地方、输送工作直，不应有毛刺和起层压力为1kgf/cm=j}}.lkgf/cm"以下的涅煤气(或沼气)管mlu注3道用的石栋水泥管2视格}`izIIF?一:一{一:一zo一250{300石棉水泥愉煤气管的形状和规格如图1和表]。允’下’“{”。I‘一“U一2”一王r3.3.3允许弯曲度:标准长度为3m者不大于IOmm,标上准长度为4、sm者不大114r-me匕卜3.4物理力学性能-t}j3.4.1管子应承受15kgf/cml的试脸水压，在此压力万保持30s,管子外表面不应有7R水砚象附1d--W73,D--+-AU>i9h‘一苹09am厚.了一牢R7r度.L-份3.4.2管子的抗张强度应不低于160kgf/cm",其破坏f标坡长度水压值不应低于表4的规定狡1较礴6i准长度公称直径{内径“一Y3wSS〔厂nln户〔n)(kgjm)10n助7.色刚15.42502703036.3一比月93①乡洪爵双方协议可生产其他理格尺寸的啥子娜3.4.3管子的抗折强度不应低于250kgf/cm"o生产厂可留例采用肠有内径尺寸生产.7170417,183(18313.Q3‘),397(3P9)mm的管子。伍新跪的厂或更新管芯时‘3.4.4管子在735MMHg的气压下作气密性试验，4h压⑥律技表1的舰定。节子未车朋外径比车俐外径约大2mm降值不得栩过表5的规定。理53技术买求公称宜径(mm)3.1原丰才料，的3.了.1石棉:应采用符合建标57-51《温石棉质量标且，50，准，规定的五级和五级以F的温石棉。，的3.1.2水泥，:应采用不低于‘25.91并符合GB175-77门乙朋吸训《硅酸9水泥与普通硅酸盐水泥，的规定·水泥也可选用砂质水泥，伍劝采用1k燕葬护32外观质量3.4.5管子的管壁吸水率不应大于1500在每根管子未加工的外表面上允许有深度不大于2mm的伤痕和脱皮，每处面积不得火和0.1,其总面积不大于4试验方法40cm"a管f:内表面上允许有深度不大于2mm的脱皮，其41外观质凰检查总面积不大干20cm",如经车M.车削部位的外表面上不许用目测与精确度为0.5.m的钢板尺侧量管子内外表面有伤疲、脱皮和起绪.伤痕和脱皮。3.3尺寸公差4.2尺寸检验3.3.、节子长度的正公差不限制，负公差为不大于标准长4.2.1管子长度用精确度为1.0mm的卷尺侧最。管子壁度的2%a爷子内径[3车削端外径的允许公差不得大于表2厚用精确度为。lmm的游标卡尺侧最，以管子两端垂直对的规定。称位置各侧四处，侧量结果的算术平均值作为资壁厚度。4.2.2管子的内、外径分别用内、外卡钳及精确度为0.5mm襄2mm的钢板尺测量，以管子两端垂r,对称位置齐测四处，测.-一.一-一允许公差量结果的算未k均值作为:K.子的内、外径尺寸。用同徉方法{一一_~.~~--一主b9月外径侧定同一管端的最大与最小的内径值。士t4.2.3管子的弯曲度用长度不小于管子长度的金属尺或.。。一压11二-I木尺作靠尺，用精确度为1mm的钢板尺侧量，管子外表面与靠尺之间的最大间隙作为管子的弯曲度。艺ao250‘.3物理力学试驶方法3no__一一峪一---.一一，-甲一一一一4.3.了水压抗渗iit验7784 以桩根经车削加工后的管子作试脸。采用管端密封后节子轴向不受压力的水压试验设备。在不少于]min的时间内，使管内水r逐渐F升至本标准所规定的15kgf/cm"Kg水压值，恒压30s,检查管子外表面状况。4.3.2破坏水压试验用lm长的管段作试验。管段先在温度为20150C的水中3浸泡481后，在水压试脸机I:进行试验(该设备要求同第1-温度计;2一恤胶板，3、LM4一石141水泥箭,s-盖堵板;6一恤皮箫Ua?水钱压力日4.3.1款的规定)。升压应平隐，速度为每秒1一2kgf/cm=,直至管段破裂，管子杭张强度按公式(1)计算式中d尸—实际压降值，mm1lg,尸,(d十S)R,.R,一试验11始和结束时箫内I(体压力,..I嗜R,2S1,.I,-试验开始和结束时管内气体温度Ca式中R,-抗张强度，kgf/cm=,4.3.5吸水率试验尸—破坏水压，kgf/cm1,从管子两端切取轴向为30.m，环向为50-的试样各d-3}`股买际囚伦，cm;两块，将试样表面擦拭千净，并在温度为105+51C烘箱内干S-一破裂处管壁实际厚度，cm,燥24h，取出试样，放在干燥器内冷却，用感紧为0.01g的4.3.3杭折强度试验工业天平称其重量G=然后将试样放人常温水中浸饱2油采用一点加荷试验方法侧定管子杭折强度。如图2所示，取出用湿毛巾迅速擦去表面水分称其吸水后重量Gzditi壁吸在管段中部及两侧支点放上1200V型钢制托架，管段与托架流出格癸itlJ)计贾.之间应垫有厚度约lomm的像胶板。G,一Gx100。“一G厂加两式中。—管壁吸水率，%.G—干澡后试样重量，9.一一一二止!一一日之一一一一G,—吸水后试样重量，9。击_一_______一__5检验舰则5.1检验项目5.1.1必侧项目:管子外观质量、尺寸公差、〔密性试图2试样17i先在温度为20士PC的水中浸泡48h,试样长度a^、水压抗渗试脸、破坏水压试验和抗折强度试1;和支承托架中心距离应符合表6的规定。5.1.2选测项目:管子管壁吸水串试验5.2检验规定mm吸6公5.2.1以同一规格、同一班的管子每300很为一批。不足称直径试样长度c支距去一30。根者也以一批计。验收地点www.bzfxw.com应在生产厂内进行。5.2.2每批管子任念抽取20根作外观与尺寸检去，儿不合Ian-,s01000格品允许为两根，超过两根。不予验收，逐根检查处理。5.2.3全部产品应逐根进行水压抗渗试K+用户K收时.在材料试验机上，按图2装置好后开始试验，施加荷载从每批管子中任意抽取3很作水压抗渗检验e如有1根不合以每秒a。一6okgf均速上升，直至管段折断。管子抗折强度格，重取3根试验，如;切牛，仍有1根不合格时，则全批件子枯公才(z)件值，不予验收。RL产P,(d+2S)尸f二(d+2S)‘一d"(2)5.2.4从龄期为14d的每批管子中任意抽取两根作破坏水压试验,管子的破坏水压不应低干表a的规定致Ml如不式中R-炕折强度，kgf/om0,合格时，龄期延长至28d,再取加倍数量管子进行复试。若乌-破坏荷载，kgf,仍有不合格时，则该批产品不得验收无产一一士断,em,5.2.5在龄期为lad,公称直径为150及150.m以下的d-管段实际内径，cm,每批管子中，任意抽取两根作杭折强度试脸,试验如果如不S-折断处管璧厚度，cm,合格时，龄期延长至28d，再取加倍数蚤进行k试，在复试4.3.4`K密性试验中如仍有1根不合格时，则全批产品不得验收。水养护后的整根管子，继续在相对沮度为8。士5%的环5.2.6在每批管子中任意抽取两根管子作气密性试验,试境中存放tad后作试验。试验必须在常温的室内进行，其透验结果如有1根不合格时，取加倍数量进行复试，若仍有t气试42装置如图3所示，用U型水银压力计侧t压降值和用根不合格时，则全批产品不得脸收。精确度为0.50C的谧度计测量管内温度。5.2.7u子的管壁吸水率试验由供需双方商定。在保证严密情况下，由空气压缩机向管内充气，在lmin5.2.8如管子外观、尺寸符含要求，而水压杭渗、破坏水内达到规定的试验压力，保持5min开始记录.试验时间不压、抗折强度和气密性，共中有一项不合要求时，根据汀货少J一4卜，实际压降植按公式(3)计算:单位与生产厂的协议，可降级交货。、]】尸」一尸()(3)5.2.9由于代运制度或订货单位不进行验收时，生产]需778.5 将该批产品在正常生产时的检验结果，防同发货单一起寄给用各种运输工其运管子时，必须设法使管子固定在运川户输过程中，减少震动，防止碰恤，装卸时严禁抛掷。7.3保管石标志与出厂证明书管子的堆放场地必须坚实平坦，不同规格的管子，石.1标志别堆放。堆放时般下一层的管子应固定好，以防塌爪EYl},t1.管r-的外表而必须川不掉色的颜料注明标志，其内容与高度如表7的规定。格式如下衰了石榆水泥翰煤产砚管、公称if径小心轻放生产厂名称年、月、ii、班、生产编号严禁拗批{6.2出]一证明书ID0~」SU二1肠00发货时，必须将出厂证明书随闹发货单寄给用户，共中s口a-3a0<2000应载明注随同ti明污应发给管于运怕、保啥与使用方法的简获说明书a证明传编号，b.生产厂名称及厂址，c.产品名称、规格、数量与生产日期，d.产品性能检验结果.附加说明e.小产厂检验部门及枪验人员签名盖章。本标准由中华人民共和国建筑材料工业部提出，山建筑材料工业部苏州水泥制品研究所归口7包簇、icg抽与佩管本标淮由建材部苏州水泥制品研究所负贵起草。7.1包装本标准主要起草人叶启汉。每根管F-在出厂前必须妥善捆扎，但不要遮住标志。每本标准委托建材部苏州水泥制品研究所负责解释根管子捆扎不应少干三个部位，管子两端必须严加保护自卞标准实施之日起，JC168-68<拾煤气用石棉水7.2运愉泥管(中、低压)》部标淮作废。www.bzfxw.com]夕86'
