GBT3121-1982电真空器件用镍及镍合金线.pdf 3页

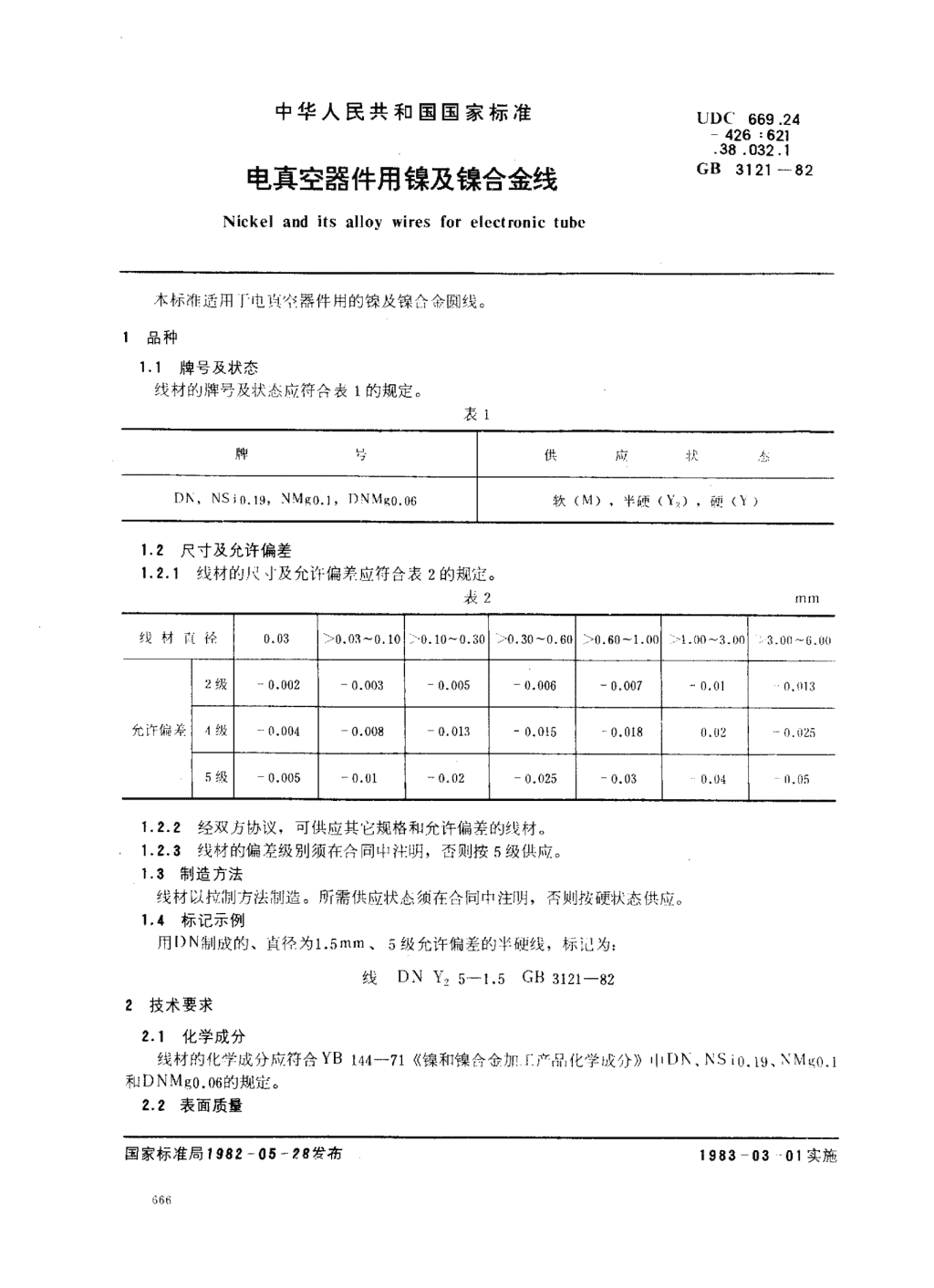

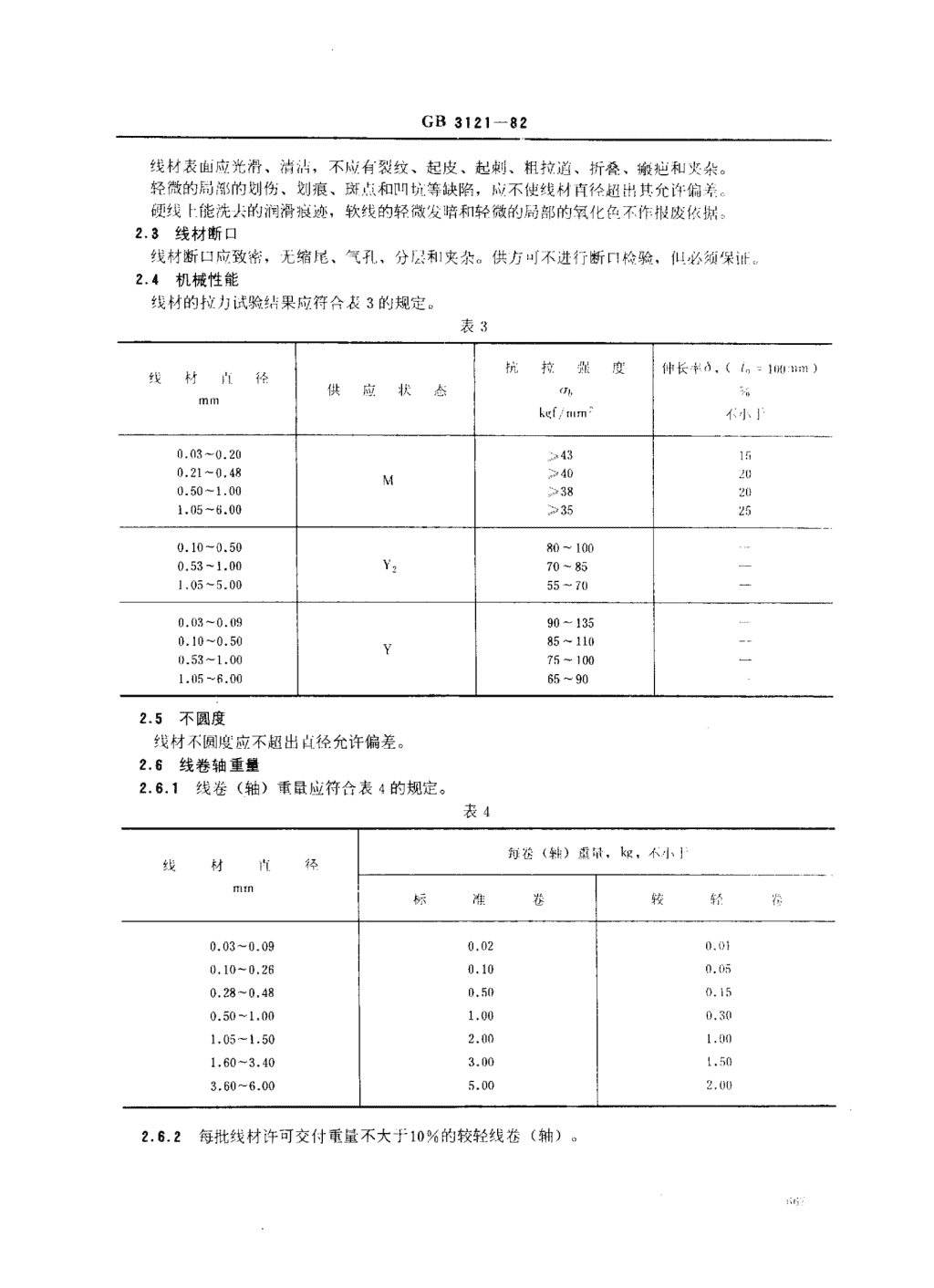

'免费标准网(www.freebz.net)标准最全面中华人民共和国国家标准UDC669.24426:62138.032.1GB3121一82电真空器件用镍及镍合金线Nickelanditsalloywiresforelectronictube木标准适用户包直空器件用的镍及镍合金圆线。品种.1牌号及状态线材的牌号及状态应符合表1的规定表1DK,NSi0.19,NM"0.1，DNM"0.06软(M)，平G(Y)，4"L(尺寸及允许偏差线材的尺寸及允许偏差应符合表2的规定。表2线材百径0.03卜0.03一0.10一"0.10--0.30>0.30-0.60_,0.60一1.00一1.00-3.003以!-6.以12级0.002一0.003一0.005一0.006一0.007一0.010.旧3}允许偏差4级0.004一0.008一().013一0.015一0.0180.02ot0255级一0.005一0.01一0.02一0.025一0.030.041飞051.2.2经双方协议，可供应其它规格和允许偏差的线材。1.2.3线材的偏差级别须在合同中注明，否则按5级供应。1.3制造方法线材以拉制方法制造。所需供应状态须在合同中注明，否则按硬状态供应1.4标记示例用I)N制成的、直杆为1.5mm、5级允许偏差的平硬线，标记为:线DNY,5-1.5GB3121-822技术要求2.1化学成分线材的化学成分应符合YB144-71《镍和镍合金加L产舒化学成分》}JiDN,NS。。.19.NM4o和DNMgo.o6的规定。2.2表面质量国家标准局1982一05一28岁布1983一03-01实施免费标准网(www.freebz.net)无需注册即可下载 免费标准网(www.freebz.net)标准最全面GB3121一32线材表面应光滑、清洁，不应有裂纹、起皮、起刺、粗拉道、拆A.瘫疤和臾杂。经微的局部的kil伤、划痕、斑点和M坑等缺陷，1=i不使线材直径超W,其允许偏.,硬线卜能洗去的润滑痕迹，软线的轩微发暗和轻微的局部的氧化色不作报废依据2.3线材断口线材断1应致密，无缩尾、气孔，分层和夹杂。供方可不进行断n检验，但必须保III2a机械性能线材的拉少J试验结果应符合表3的规定表3杭拉强度!伸长p:;6线材ti径供应状杰k"f0.03-0.200.21-0.48{{0.50-1.001.05-6.000.10-0.5080-1000.53-1.0070-851.05-5.0055一了10.113-0.0990一1350.10-0.5085-1100.53一1.0075-100I.115--6.0065~gn2.5不圆度线材不圆度应不超出肖径允许偏差。2.B线卷轴重量2.6.1线卷(轴)重最应符合表A的规定。表4fli茬(软)-,IfI仕，k0,不」线材I"I.1h标准卷转午洲0.03-0.090.020()50.10-0.260.10除0.28-0.480卜5()脚0.50-1.001.00刚1.05一1.502.00溯1.60-3.403.003.60-6.005.002.6.2每批线材许可交付甫量不大十10%的较轻线卷(轴)。免费标准网(www.freebz.net)无需注册即可下载 免费标准网(www.freebz.net)标准最全面GB3121一823试验方法3.1化学成分的仲裁分析按供需双方协议规定3.2拉力试验按GB228-76《余属拉力试验法》的规定进行。4检验规则4.1线材应由供方技术监督部门验收，井保证产品质量符合木标准要求。4.2每批线材应山同一牌号、规格和状态组成，批牵应不超过500kg4.3每卷(轴)线应进行直径测量，用肉眼进行外观检查。4.4FL力试验由虹批中取两卷(轴)线材，侮卷(轴)取一个试样。4.5各项试验即使有一个试样的试验结果不合格时，也应从该批.}.再取双倍数E的试样进行该不合格项目的复验，复验结果即使有一个试样不合格，则整批报废或逐卷(轴)检脸，合格者单独编批M收。5标志、包装、运输和贮存标志、包装、运输和贮存按YB730-70((重有色金属加上产.钻包装、标志、运输和保答般方法》的规定进行。附加说明:本标准由中华人民共和III冶金工业部提出。木标准山}海有色金属研究所负责起草。本标准主要起草人季士台、戴克均、高道林。自木标准实施之日起，原冶金工业部部标准YB564-70((镍及镍合余线》作废。免费标准网(www.freebz.net)无需注册即可下载'
