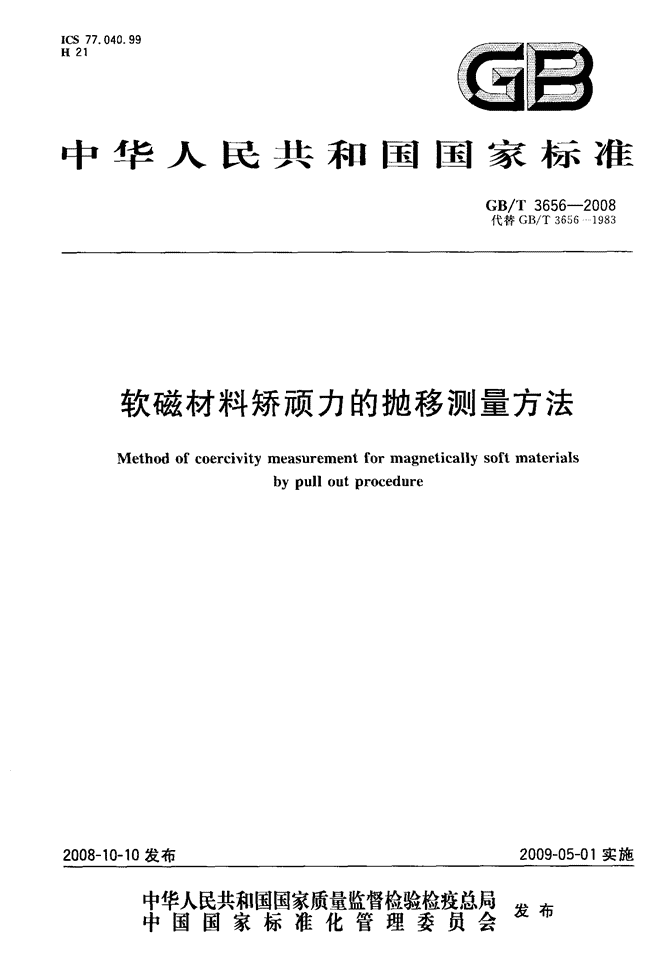

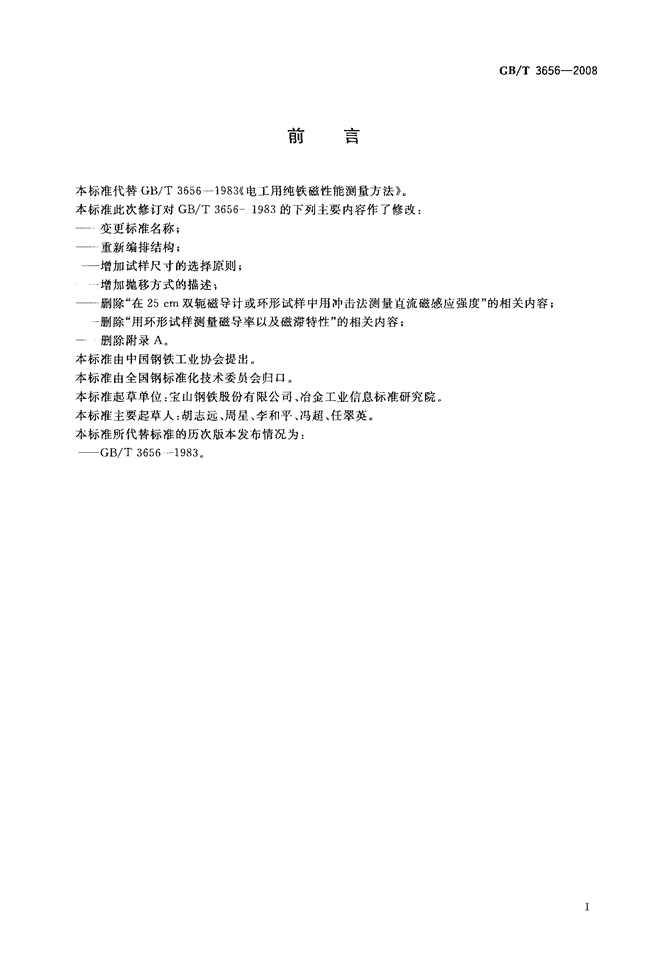

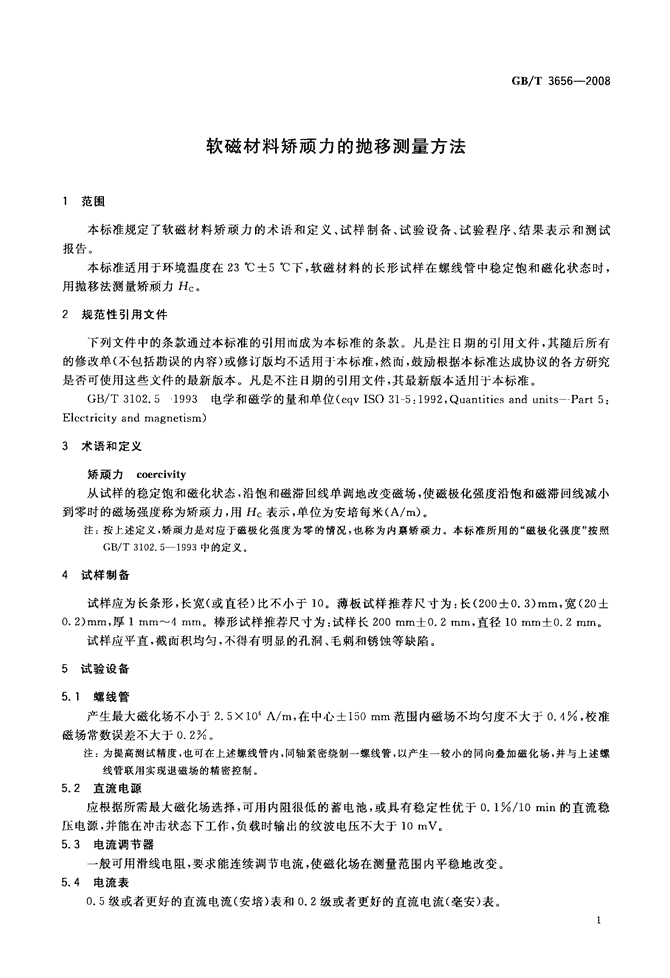

'ICS77.040.99H21囝酋中华人民共和国国家标准GB/T3656--2008代替GB/T36561983软磁材料矫顽力的抛移测量方法Methodofcoercivitymeasurementformagneticallysoftmaterialsbypulloutprocedure2008-10-10发布2009—05—01实施丰瞀嬲鬻瓣警雠瞥鐾发布中国国家标准化管理委员会捉1” 月U置GB/T3656--2008本标准代替GB/T38561983((电工用纯铁磁性能测量方法》。本标准此次修订对GB/T36581983的下列主要内容作了修改:变更标准名称;重新编排结构;增加试样尺寸的选择原则;增加抛移方式的描述;删除“在25cm双轭磁导计或环形试样中用冲击法测量直流磁感应强度”的相关内容删除“用环形试样测量磁导率以及磁滞特性”的相关内容;删除附录A。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位:宝山钢铁股份有限公司、冶金工业信息标准研究院。本标准主要起草人:胡志远、周星、李和平、冯超、任翠英。本标准所代替标准的历次版本发布情况为:——GB/T3656—1983。 1范围软磁材料矫顽力的抛移测量方法GB/T3656--2008本标准规定了软磁材料矫顽力的术语和定义、试样制备、试验设备、试验程序、结果表示和测试报告。本标准适用于环境温度在23℃±5℃下,软磁材料的长形试样在螺线管中稳定饱和磁化状态时,用抛移法测量矫顽力H。。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T3102.51993电学和磁学的量和单位(cqvISO315:1992,QuantitiesandunitsPart5:Electricityandmagnetism)3术语和定义矫顽力coercivity从试样的稳定饱和磁化状态,沿饱和磁滞回线单调地改变磁场,使磁极化强度沿饱和磁滞回线减小到零时的磁场强度称为矫顽力,用Hc表示,单位为安培每米(A/m)。注:按卜述定义,矫顽力是对应于磁极化强度为零的情况,也称为内禀矫顽力。本标准所用的“磁极化强度”按照GB/T31025993中的定义。4试样制备试样应为长条形,长宽(或直径)比不小于10。薄板试样推荐尺寸为:长(200±0.3)mm,宽(20±0.2)mm,厚1mm~4film。棒形试样推荐尺寸为:试样长200mm±0.2mrn,直径lOram+0.2mm。试样应平直,截面积均匀,不得有明显的孔洞、毛刺和锈蚀等缺陷。5试验设备5.1螺线管产生最大磁化场不小于2.5×104A/m,在中心±150mm范围内磁场不均匀度不大于0.4%,校准磁场常数误差不大于0.2%。注:为提高测试精度,也可在上述螺线管内,同轴紧密绕制一螺线管,以产生一较小的同向叠加磁化场,并与上述螺线管联用实现退磁场的精密控制。5.2直流电源应根据所需最大磁化场选择,可用内阻很低的蓄电池,或具有稳定性优于0.1%/iorain的直流稳压电源,并能在冲击状态下工作,负载时输出的纹波电压不大于IOmV。5.3电流调节器一般可用滑线电阻,要求能连续调节电流,使磁化场在测量范围内平稳地改变。5.4电流表0.5级或者更好的直流电流(安培)表和0.2级或者更好的直流电流(毫安)表。 GB/T3656--20085.5测量线圈匝数不小于l000,应均匀绕在非磁性绝缘骨架上,线圈骨架内径与试样表面距离不大于10mm,线圈长度不大于试样长度的5%。5.6冲击检流计电量常数小于108c/(111111·m),固有周期不小于20s。也可用积分精度优于0.3%和每分钟零位漂移小于满量程0.2%的磁通积分器或其他电子式积分装置。5.7试验装置试验装置应保证试样的轴线和几何中心与螺线管的轴线和几何中心重合,对应的轴线交角小于2。。试样、螺线管和测量线圈的几何中心相互偏离不大于5mm。可采用抛移测量线圈或抛移试样两种方式。无论哪种方式,应保证操作时,测量线圈与试样沿其两者和螺线管的轴线迅速平稳地相对抛移到预定的终点位置,并保证在抛移过程中测量线圈和试样之间不发生触碰。试验装置应保证在上述测量过程中,试样始终处于均匀磁场中。5.8测量电路测量电路原理图如图1所示。E直流电源;A,电流(安培)表;A。电流(毫安)表;K。检流计阻尼开关;K:电流换向开关;K。电流(毫安)表分流开关;R电流调节器;Rz——检流计串联电阻;G——冲击检流计;箭头试样或测量线圈抛移方向。图1测量电路原理为避免地磁场及周围外杂散磁场的影响,螺线管轴线应垂直于地磁场方向,且周围距离1m范围内没有铁磁物质。 GB/T3656--20086试验程序测量时先合上开关K、,K。,K。接通电源,调节R,,使试样磁化至饱和。通常饱和磁化场取2×104A/m,并在饱和磁场下对试样进行稳磁(一般需5次~10次即可),然后将电流从最大值缓慢、平稳地降至最小值(其持续时间不小于30s),断开电流时的磁场不大于8A/m。打开K,,K:换向,调节R】平稳地增加电流,使试样退磁,随后打开K,,抛移操作使测量线圈与试样从两者中心重合位置迅速抛移至测量线圈处于试样端头外35mm±5mm位置,观察检流计偏转,取检流计无偏转时的电流值为Ic,并用式(1)计算矫顽力H。:Hc—KIc⋯⋯⋯⋯···⋯⋯⋯⋯⋯⋯---------(1)式中:K——螺线管常数,单位为每米(m1);I。检流计偏转为零时的电流,单位为安培(A)。实际测试中,允许使用内插法求取H。值。即在充分靠近Hc处取两个电流值,满足J,
