GBT4327-2008消防技术文件用消防设备图形符号.pdf 18页

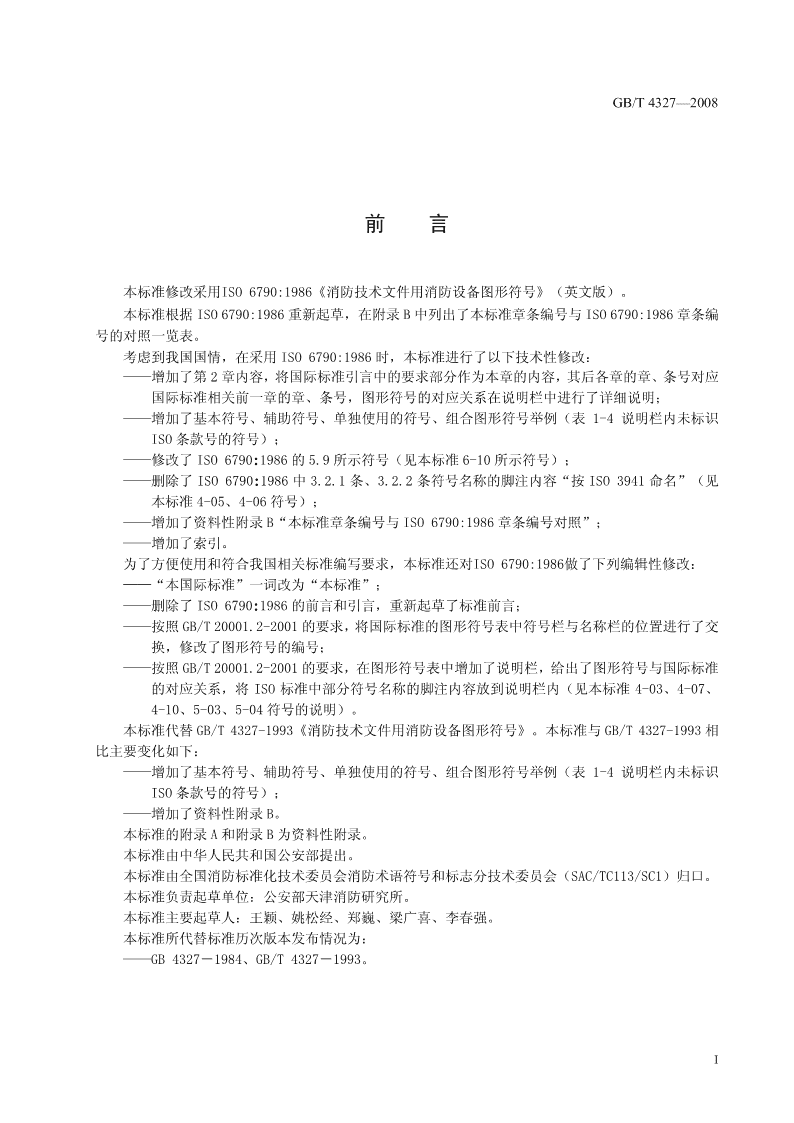

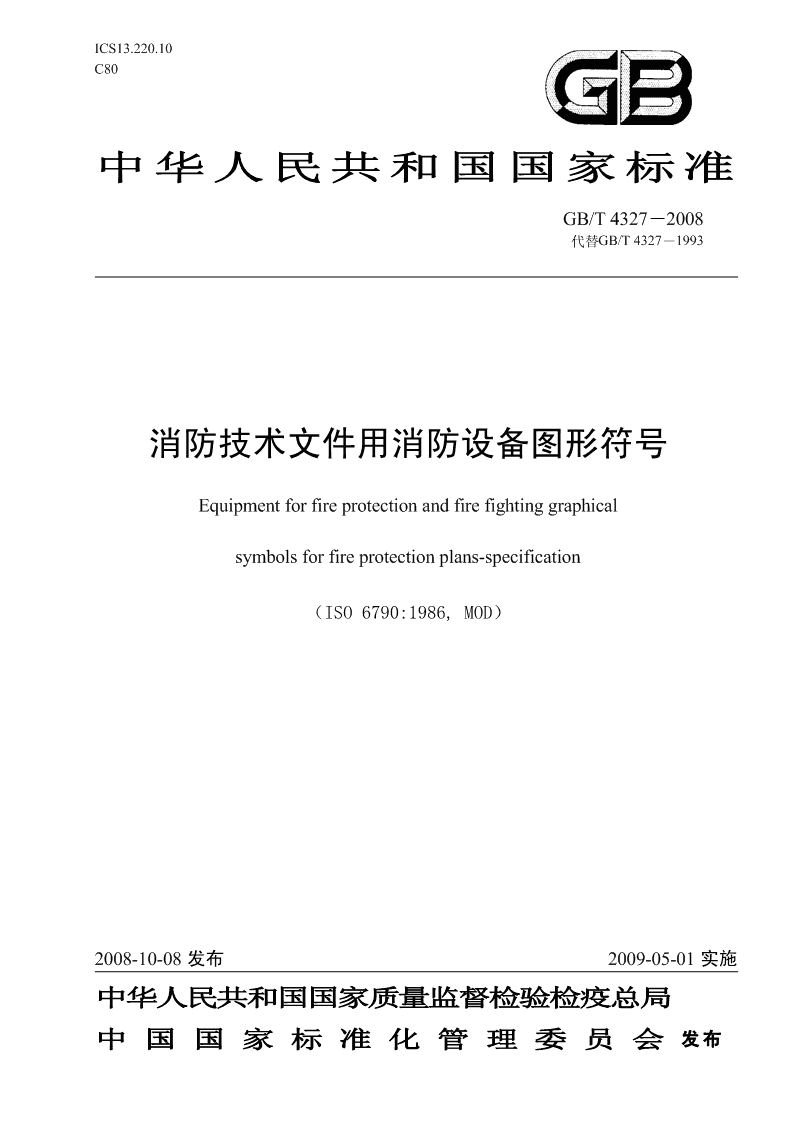

'ICS13.220.10C80中华人民共和国国家标准GB/T4327－2008代替GB/T4327－1993消防技术文件用消防设备图形符号Equipmentforfireprotectionandfirefightinggraphicalsymbolsforfireprotectionplans-specification（ISO6790:1986,MOD）2008-10-08发布2009-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布 GB/T4327—2008前言本标准修改采用ISO6790:1986《消防技术文件用消防设备图形符号》（英文版）。本标准根据ISO6790:1986重新起草，在附录B中列出了本标准章条编号与ISO6790:1986章条编号的对照一览表。考虑到我国国情，在采用ISO6790:1986时，本标准进行了以下技术性修改：——增加了第2章内容，将国际标准引言中的要求部分作为本章的内容，其后各章的章、条号对应国际标准相关前一章的章、条号，图形符号的对应关系在说明栏中进行了详细说明；——增加了基本符号、辅助符号、单独使用的符号、组合图形符号举例（表1-4说明栏内未标识ISO条款号的符号）；——修改了ISO6790:1986的5.9所示符号（见本标准6-10所示符号）；——删除了ISO6790:1986中3.2.1条、3.2.2条符号名称的脚注内容“按ISO3941命名”（见本标准4-05、4-06符号）；——增加了资料性附录B“本标准章条编号与ISO6790:1986章条编号对照”；——增加了索引。为了方便使用和符合我国相关标准编写要求，本标准还对ISO6790:1986做了下列编辑性修改：——“本国际标准”一词改为“本标准”；——删除了ISO6790:1986的前言和引言，重新起草了标准前言；——按照GB/T20001.2-2001的要求，将国际标准的图形符号表中符号栏与名称栏的位置进行了交换，修改了图形符号的编号；——按照GB/T20001.2-2001的要求，在图形符号表中增加了说明栏，给出了图形符号与国际标准的对应关系，将ISO标准中部分符号名称的脚注内容放到说明栏内（见本标准4-03、4-07、4-10、5-03、5-04符号的说明）。本标准代替GB/T4327-1993《消防技术文件用消防设备图形符号》。本标准与GB/T4327-1993相比主要变化如下：——增加了基本符号、辅助符号、单独使用的符号、组合图形符号举例（表1-4说明栏内未标识ISO条款号的符号）；——增加了资料性附录B。本标准的附录A和附录B为资料性附录。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会消防术语符号和标志分技术委员会（SAC/TC113/SC1）归口。本标准负责起草单位：公安部天津消防研究所。本标准主要起草人：王颖、姚松经、郑巍、梁广喜、李春强。本标准所代替标准历次版本发布情况为：——GB4327－1984、GB/T4327－1993。I标准分享网www.bzfxw.com免费下载 GB/T4327—2008消防技术文件用消防设备图形符号1范围本标准规定了有关建筑、工程、建筑物及其它相关设计领域的消防技术文件中使用的、表示各种消防设备的基本符号、辅助符号和单独使用的符号，并举例说明了部分组合图形符号。本标准适用于新建、改建或扩建工程中，在编制消防设计、施工、维护或审核等技术文件时使用的有关防火、灭火和疏散方法的下列消防设备：——灭火器；——固定灭火系统；——消防供水线；——其他灭火设备；——控制与指示设备；——报警启动装置；——火灾报警装置；——消防通风口；——疏散路线；——火灾和爆炸危险区域。2基本原则www.bzfxw.com2.1消防技术文件用图形符号由基本符号（见表1）、辅助符号（见表2）按需要组合成不同的图形符号，也可采用单独使用的图形符号（见表3）。2.2同一份消防技术文件中的所有图形符号的比例都应相同，并要与文件中其他内容的比例相适应。符号的大小应适宜于微缩复制。2.3单独使用的符号（见表3）不应组合使用。3基本符号基本符号表示消防设备的类别。表1给出了常见的基本符号。表1基本符号编号符号名称说明手提式灭火器3-01ISO6790:1986（2.1）portablefireextinguisher推车式灭火器3-02ISO6790:1986（2.2）wheeledfireextinguisher固定灭火系统（全淹没）3-03fixedfire-extinguishingsystemsISO6790:1986（2.3）（totalprotectionofaroom）1 GB/T4327—2008表1（续）编号符号名称说明固定灭火系统（局部应用）3-04fixedfire-extinguishingsystemsISO6790:1986（2.4）(localapplication)消防供水干线3-05ISO6790:1986（2.5）firemain灭火剂罐3-06extinguishingagentjar其他灭火设备3-07miscellaneousfire-fightingISO6790:1986（2.6）equipment控制和指示设备3-08ISO6790:1986（2.7）www.bzfxw.comcontrolandindicatingequipment报警启动装置（点式—手动或自动）3-09alarm-initiatingdeviceISO6790:1986（2.8）(pointtype,manualorautomatic)线型探测器3-10ISO6790:1986（2.9）lineardetector火灾警报装置3-11ISO6790:1986（2.10）firewarningdevice火灾报警装置3-12firealarmdevice消防通风口3-13ISO6790:1986（2.11）naturalventing2标准分享网www.bzfxw.com免费下载 GB/T4327—2008表1（续）编号符号名称说明正压（烟气控制）3-14ISO6790:1986（2.12）pressurization(smokecontrol)特殊危险区域或房间3-15ISO6790:1986（2.13）specialriskareaorroom4辅助符号辅助符号一般放在基本符号内，表示消防设备的种类或性质。表2给出了常见的辅助符号。表2辅助符号编号符号名称说明水4-01ISO6790:1986（3.1.1）waterISO6790:1986（3.1.2）三种图形可以任意选择使用，泡沫或泡沫液4-02当图形符号相对较小时，其中foamorfoamsolutionwww.bzfxw.com的打点区域应用阴影线或涂黑表示。ISO6790:1986（3.1.3）在平面图例中定义含有添加剂的水三种图形可以任意选择使用，4-03waterwithadditive当图形符号相对较小时，其中的打点区域应用阴影线或涂黑表示。无水4-04ISO6790:1986（3.1.4）dryBC干粉4-05ISO6790:1986（3.2.1）BCPowderISO6790:1986（3.2.2）三种图形可以任意选择使用，ABC干粉4-06当图形符号相对较小时，其中ABCPowder的打点区域应用阴影线或涂黑表示。3 GB/T4327—2008表2（续）编号符号名称说明非BC和ABC干粉ISO6790:1986（3.2.3）4-07extinguishingpowderotherthan在平面图例中定义BCorABC卤代烷4-08ISO6790:1986（3.3.1）HalonISO6790:1986（3.3.2）三种图形可以任意选择使用，二氧化碳（CO2）4-09当图形符号相对较小时，其中carbondioxide(CO2)的打点区域应用阴影线或涂黑表示。非卤代烷和二氧化碳灭火气体ISO6790:1986（3.3.3）4-10extinguishinggasotherthan在平面图例中定义halonorCO2消防泵4-11firepumpswww.bzfxw.com阀4-12ISO6790:1986（3.4.1）valve自动阀4-13automaticvalve出口4-14ISO6790:1986（3.4.2）outlet入口4-15ISO6790:1986（3.4.3）inlet热4-16ISO6790:1986（3.5.1）heat烟4-17ISO6790:1986（3.5.2）smoke火焰4-18ISO6790:1986（3.5.3）flame4标准分享网www.bzfxw.com免费下载 GB/T4327—2008表2（续）编号符号名称说明易爆气体4-19ISO6790:1986（3.5.4）explosivegas手动启动4-20ISO6790:1986（3.5.5）manualactuation电铃4-21ISO6790:1986（3.6.1）bell发声器4-22ISO6790:1986（3.6.2）sounder扬声器4-23ISO6790:1986（3.6.3）loud-speaker电话4-24ISO6790:1986（3.6.4）telephone照明信号4-25www.bzfxw.comISO6790:1986（3.6.5）illuminatedsignal指示灯4-26indicatorlight易燃材料4-27ISO6790:1986（3.7）combustiblematerials氧化剂4-28ISO6790:1986（3.8）oxidizingagents爆炸材料4-29ISO6790:1986（3.9）explosivematerials5单独使用的符号单独使用的符号为非基本符号与辅助符号合成的符号。表3给出了常见的单独使用的符号。表3单独使用的符号编号符号名称说明水桶5-01ISO6790:1986（4.1）waterbucket5 GB/T4327—2008表3（续）编号符号名称说明ISO6790:1986（4.2）三种图形可以任意选择使砂桶5-02用，当图形符号相对较小时，sandbucket其中的打点区域应用阴影线或涂黑表示。地上消火栓ISO6790:1986（4.3）5-03pillarhydrant箭头数量由出水口数量决定地下消火栓ISO6790:1986（4.4）5-04groundhydrant箭头数量由出水口数量决定疏散路线，疏散方向5-05ISO6790:1986（4.5）escaperoute,directiontofollow疏散路线，最终出口5-06ISO6790:1986（4.6）escaperoute,finalexit消防控制中心5-07fireprotectioncontrolcenterwww.bzfxw.com开式喷头5-08opensprinkler闭式喷头5-09closesprinkler末端试水装置5-10endwater-testequipment6组合图形符号举例根据不同的需要组合基本符号和辅助符号，表示不同品种设备的图形符号示例。基本符号和辅助符号的组合可以有很多形式，这里给出的符号仅仅是举例说明，不包括所有可能的组合。表4给出了常见的组合图形符号。表4组合图形符号编号符号名称说明手提式清水灭火器6-01ISO6790:1986（5.1）waterportableextinguisher6标准分享网www.bzfxw.com免费下载 GB/T4327—2008表4（续）编号符号名称说明ISO6790:1986（5.2）三种图形可以任意选择使手提式ABC干粉灭火器6-02用，当图形符号相对较小ABCpowderportableextinguisher时，其中的打点区域应用阴影线或涂黑表示。ISO6790:1986（5.3）手提式二氧化碳灭火器三种图形可以任意选择使6-03carbondioxideportable用，当图形符号相对较小extinguisher时，其中的打点区域应用阴影线或涂黑表示。推车式BC干粉灭火器6-04ISO6790:1986（5.4）wheeledBCpowderextinguisher水喷淋灭火系统6-05sprinklersystemsISO6790:1986（5.5）www.bzfxw.com泡沫灭火系统（全淹没）三种图形可以任意选择使6-06foamextinguishingsystems用，当图形符号相对较小(totalprotectionoftheroom)时，其中的打点区域应用阴影线或涂黑表示。BC干粉灭火系统（局部应用）6-07BCpowderextinguishingsystemsISO6790:1986（5.6）(localapplication)手动控制的水灭火系统（全淹没）manualcontrolofawater6-08ISO6790:1986（5.7）extinguishingsystems(totalprotectionofaroom)干式立管（入口无阀门）6-09ISO6790:1986（5.8）dryriser,inletwithoutvalve湿式报警阀ISO6790:1986（5.9），6-10wetpipevalve修改7 GB/T4327—2008表4（续）编号符号名称说明干式报警阀6-11drypipevalve雨淋阀6-12delugevalve泡沫液罐6-13foamconcentratejar消防水罐（池）6-14firepool消防泵站（间）6-15firepumpstationwww.bzfxw.com消火栓箱，湿式竖管6-16ISO6790:1986（5.10）hosestation,wetstandpipe感烟火灾探测器（点型）6-17ISO6790:1986（5.11）smokedetector(pointtype)感烟火灾探测器（线型）6-18smokedetector(lineartype)光束感烟火灾探测器（线型，发射部分）6-19beamsmokedetector(lineartype，thepartoflaunch)光束感烟火灾探测器（线型，接收部分）6-20beamsmokedetector(lineartype，thepartofreception)感光火灾探测器（点型）6-21opticalflamedetector(pointtype)8标准分享网www.bzfxw.com免费下载 GB/T4327—2008表4（续）编号符号名称说明可燃气体探测器（点型）6-22combustiblegasdetectorISO6790:1986（5.12）(pointtype)报警电话6-23ISO6790:1986（5.14）alarmTelephone感温火灾探测器（点型）6-24heatdetector(pointtype)感温火灾探测器（线型）6-25ISO6790:1986（5.15）heatdetector(lineartype)复合式感温感烟火灾探测器（点型）6-26combinationtypeheatandsmokedetector(pointtype)复合式感光感烟火灾探测器（点型）6-27combinationtypeopticalflameandsmokedetector(pointtype)复合式感光感温火灾探测器（点型）6-28www.bzfxw.comcombinationtypeopticalflameandheatdetector(pointtype)火灾警铃6-29firebell火灾应急广播扬声器6-30fireemergencybroadcastloud-speaker火灾发声警报器6-31ISO6790:1986（5.16）firealarmsounder消防通风口的手动控制器6-32manualcontrolofanaturalISO6790:1986（5.17）ventingdevice手动火灾报警按钮6-33manualfirealarmcallpoint9 GB/T4327—2008表4（续）编号符号名称说明消防通风口的热启动控制器6-34heatcontrolofanaturalventingdevice有视听信号的控制和显示设备6-35controlandindicatingequipmentISO6790:1986（5.16）withaudibleandilluminatedsignals含有爆炸性材料的房间6-36roomcontainingexplosiveISO6790:1986（5.17）materialswww.bzfxw.com10标准分享网www.bzfxw.com免费下载 GB/T4327—2008附录A（资料性附录）设计图示例设计图示例见图A.1电梯电梯电梯电梯电梯电梯电梯电梯电梯电梯图A.111 GB/T4327—2008图例消火栓箱、固定式卤代烷火灾发声警报器湿式竖管1301灭火系统干式立（出口带阀门）二氧化碳固手动报警装置定灭火系统手提式清感烟火灾探测器水灭火器手动控制的固定灭火系统手提式二氧（全淹没）消防通风口的化碳灭火器手动控制ABC干粉固手提式卤代烷定灭火系统消防通风口1211灭火器（局部应用）图A.1（续）12标准分享网www.bzfxw.com免费下载 GB/T4327—2008附录B（资料性附录）本标准章条编号与ISO6790:1986章条编号对照表B.1给出了本标准章条编号与ISO6790:1986章条编号对照一览表。表B.1本标准章条编号与ISO6790:1986章条编号对照本部分章条编号对应的国际标准章条编号112——32435465附录A附录附录B——索引——13 GB/T4327—2008索引AABC干粉………………………………………………………………………………………………………………………（4-06）B报警电话……………………………………………………………………………………………………………………（6-23）报警启动装置（点式-手动或自动）………………………………………………………………………………………（3-09）爆炸材料……………………………………………………………………………………………………………………（4-29）BC干粉………………………………………………………………………………………………………………………（4-05）BC干粉灭火系统（局部应用）………………………………………………………………………………………………（6-07）闭式喷头……………………………………………………………………………………………………………………（5-09）C出口…………………………………………………………………………………………………………………………（4-14）D电话…………………………………………………………………………………………………………………………（4-24）电铃…………………………………………………………………………………………………………………………（4-21）地上消火栓…………………………………………………………………………………………………………………（5-03）地下消火栓…………………………………………………………………………………………………………………（5-04）E二氧化碳（CO2）……………………………………………………………………………………………………………（4-09）F阀……………………………………………………………………………………………………………………………（4-12）发声器………………………………………………………………………………………………………………………（4-22）非BC和ABC干粉………………………………………………………………………………………………………………（4-07）非卤代烷和二氧化碳灭火气体……………………………………………………………………………………………（4-10）复合式感温感烟火灾探测器（点型）………………………………………………………………………………………（6-26）复合式感光感烟火灾探测器（点型）………………………………………………………………………………………（6-27）复合式感光感温火灾探测器（点型）………………………………………………………………………………………（6-28）G干式立管（入口无阀门）……………………………………………………………………………………………………（6-09）干式报警阀…………………………………………………………………………………………………………………（6-11）感温火灾探测器（点型）……………………………………………………………………………………………………（6-24）感温火灾探测器（线型）……………………………………………………………………………………………………（6-25）感烟火灾探测器（点型）……………………………………………………………………………………………………（6-17）感烟火灾探测器（线型）……………………………………………………………………………………………………（6-18）感光火灾探测器（点型）……………………………………………………………………………………………………（6-21）固定灭火系统（局部应用）…………………………………………………………………………………………………（3-04）固定灭火系统（全淹没）……………………………………………………………………………………………………（3-03）光束感烟火灾探测器（线型，发射部分）…………………………………………………………………………………（6-19）光束感烟火灾探测器（线型，接收部分）…………………………………………………………………………………（6-20）H含有爆炸性材料的房间……………………………………………………………………………………………………（6-36）含有添加剂的水……………………………………………………………………………………………………………（4-03）火焰…………………………………………………………………………………………………………………………（4-18）14标准分享网www.bzfxw.com免费下载 GB/T4327—2008火灾警报装置………………………………………………………………………………………………………………（3-11）火灾报警装置………………………………………………………………………………………………………………（3-12）火灾发声警报器……………………………………………………………………………………………………………（6-31）火灾应急广播扬声器………………………………………………………………………………………………………（6-30）火灾警铃……………………………………………………………………………………………………………………（6-29）K开式喷头……………………………………………………………………………………………………………………（5-08）可燃气体探测器（点型）……………………………………………………………………………………………………（6-22）控制和指示设备……………………………………………………………………………………………………………（3-08）L卤代烷………………………………………………………………………………………………………………………（4-08）M末端试水装置………………………………………………………………………………………………………………（5-10）灭火剂罐……………………………………………………………………………………………………………………（3-06）P泡沫或泡沫液………………………………………………………………………………………………………………（4-02）泡沫灭火系统（全淹没）……………………………………………………………………………………………………（6-06）泡沫液罐……………………………………………………………………………………………………………………（6-13）Q其他灭火设备………………………………………………………………………………………………………………（3-07）R热……………………………………………………………………………………………………………………………（4-16）入口…………………………………………………………………………………………………………………………（4-15）S砂桶…………………………………………………………………………………………………………………………（5-02）湿式报警阀…………………………………………………………………………………………………………………（6-10）手动火灾报警按钮…………………………………………………………………………………………………………（6-33）手动控制的水灭火系统（全淹没）…………………………………………………………………………………………（6-08）手动启动……………………………………………………………………………………………………………………（4-20）手提式ABC干粉灭火器………………………………………………………………………………………………………（6-02）手提式灭火器………………………………………………………………………………………………………………（3-01）手提式清水灭火器…………………………………………………………………………………………………………（6-01）手提式二氧化碳灭火器……………………………………………………………………………………………………（6-03）疏散路线，疏散方向…………………………………………………………………………………………………………（5-05）疏散路线，最终出口…………………………………………………………………………………………………………（5-06）水……………………………………………………………………………………………………………………………（4-01）水喷淋灭火系统……………………………………………………………………………………………………………（6-05）水桶…………………………………………………………………………………………………………………………（5-01）T特殊危险区域或房间………………………………………………………………………………………………………（3-15）推车式BC干粉灭火器………………………………………………………………………………………………………（6-04）推车式灭火器………………………………………………………………………………………………………………（3-02）W无水…………………………………………………………………………………………………………………………（4-04）15 GB/T4327—2008X线型探测器…………………………………………………………………………………………………………………（3-10）消防泵………………………………………………………………………………………………………………………（4-11）消防泵站（间）………………………………………………………………………………………………………………（6-15）消防供水干线………………………………………………………………………………………………………………（3-05）消防控制中心………………………………………………………………………………………………………………（5-07）消防水罐（池）………………………………………………………………………………………………………………（6-14）消防通风口…………………………………………………………………………………………………………………（3-13）消防通风口的热启动控制器………………………………………………………………………………………………（6-34）消防通风口的手动控制器…………………………………………………………………………………………………（6-32）消火栓箱，湿式竖管………………………………………………………………………………………………………（6-16）Y烟……………………………………………………………………………………………………………………………（4-17）氧化剂………………………………………………………………………………………………………………………（4-28）扬声器………………………………………………………………………………………………………………………（4-23）易爆气体……………………………………………………………………………………………………………………（4-19）易燃材料……………………………………………………………………………………………………………………（4-27）有视听信号的控制和显示设备……………………………………………………………………………………………（6-35）雨淋阀………………………………………………………………………………………………………………………（6-12）Z照明信号……………………………………………………………………………………………………………………（4-25）正压（烟气控制）……………………………………………………………………………………………………………（3-14）指示灯………………………………………………………………………………………………………………………（4-26）自动阀………………………………………………………………………………………………………………………（4-13）————————————————————16标准分享网www.bzfxw.com免费下载'
