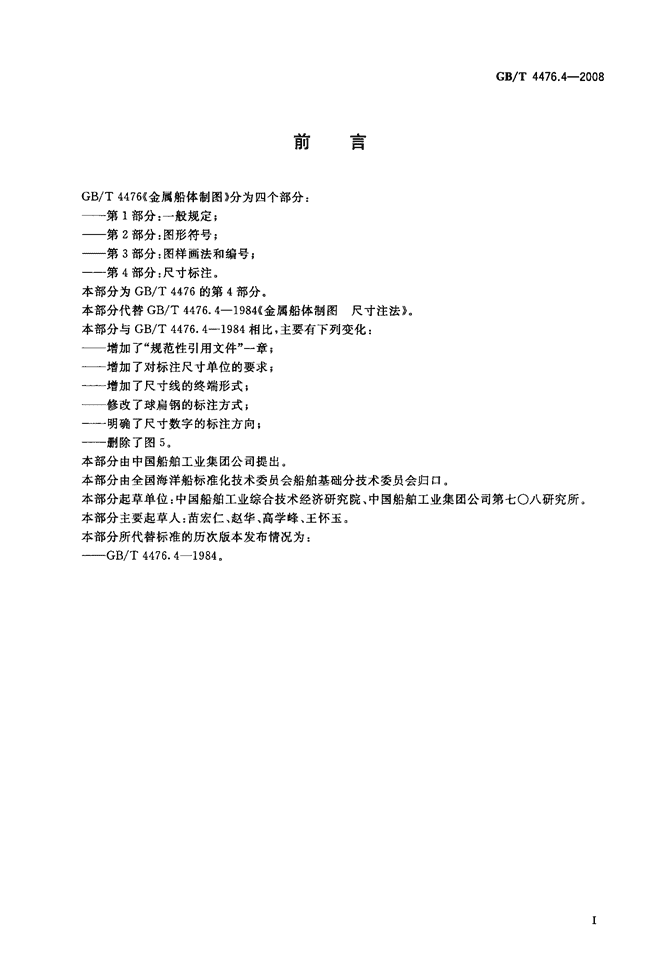

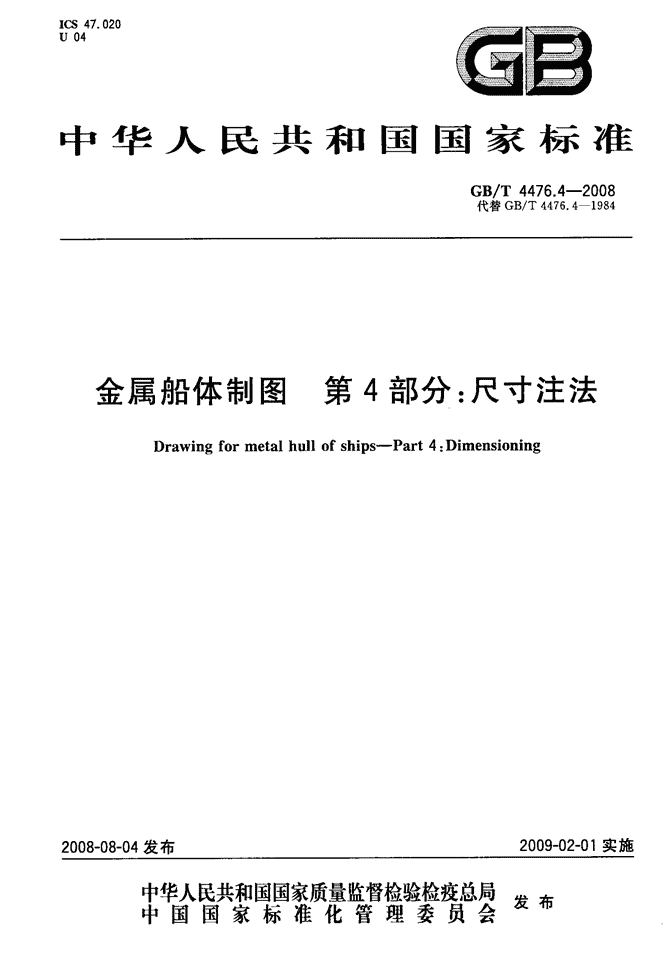

'ICS47．020U04a雪中华人民共和国国家标准GB／T4476．4—2008代替GB／T4476．41984金属船体制图第4部分：尺寸注法Drawingformetalhullofships—Part4：Dimensioning2008—08—04发布2009—02—01实施丰瞀嬲紫瓣訾矬瞥霎发布中国国家标准化管理委员会“⋯ 刖昌GB／T4476．4—2008GB／T4476<<金属船体制图》分为四个部分：——第1部分：一般规定；——第2部分：图形符号；——第3部分：图样画法和编号；——第4部分：尺寸标注。本部分为GB／T4476的第4部分。本部分代替GB／T4476．4—1984《金属船体制图尺寸注法》。本部分与GB／T4476．4—1984相比，主要有下列变化：——增加了“规范性引用文件”一章；——增加了对标注尺寸单位的要求；——增加了尺寸线的终端形式；——修改了球扁钢的标注方式；——明确了尺寸数字的标注方向；——删除了图5。本部分由中国船舶工业集团公司提出。本部分由全国海洋船标准化技术委员会船舶基础分技术委员会归口。本部分起草单位：中国船舶工业综合技术经济研究院、中国船舶工业集团公司第七。八研究所。本部分主要起草人：苗宏仁、赵华、高学峰、王怀玉。本部分所代替标准的历次版本发布情况为：——GB／T4476．4—1984。 1范围金属船体制图第4部分：尺寸注法GB／T4476的本部分规定了金属船体制图时的尺寸标注方法。本部分适用于民用船舶和军用辅助船舶金属船体的制图。2规范性引用文件GB／T4476．4--2008下列文件中的条款通过GB／T4476的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。CB／T253金属船体构件理论线3一般规定3．1船体构件的大小应以图样上所注的尺寸数字为依据，与图形的大小和绘图的准确度无关。3．2图样和其他技术文件中的尺寸，以毫米为单位时，不需标注其计量单位，若采用其他单位，应注明其单位。3．3船体结构的定位尺寸应标注构件理论线距基准线(一般为基线、船体中线、尾垂线等)的距离。若不符合CB／T253，可用符号“2zz”表示该构件的理论线位置，见图1。吐图13．4同一船体结构的尺寸一般只标注一次，规格或尺寸相同的构件可只标注一个。尺寸应标注在表示构件最清晰的图上。3．5高度方向的定位尺寸通常采用距基线或水线的距离进行标注，宽度方向采用距船体中线或船舷的距离进行标注，船长方向采用距船中、站线或肋骨线的距离进行标注。3．6待定尺寸采用符号“～”加尺寸数字进行标注。4尺寸线4．1尺寸线用细实线绘制，其终端可以有下列两种形式：1 GB／T4476．4—2008a)实心箭头：箭头的形式见图2。b)斜线：细实线绘制，形式见图3。采用该种形式时，尺寸线与尺寸界线应相互垂直。同一图样上尺寸线的终端应采用同一种形式。图2^——斜线高度。图34．2尺寸线应与所标注的线段或弧线平行。4．3轮廓线、轴线、中心线及尺寸界线不应作尺寸线使用。尺寸线不能用其他图线代替，一般也不应与其他图线重合或画在其延长线上。4．4尺寸线的间距不应小于4mm。4．5标注圆的直径或圆弧半径尺寸时，尺寸线的终端应绘成实心箭头或空心开箭头，并按图4所示进行标注。当圆弧的半径过大或在图纸范围内无法标出其圆心位置时，可按图5的形式进行标注。图4———翅迦，图5单位为毫米避缈 4．6若没有足够的位置画箭头或写数字，允许使用圆点代替箭头，见图6。5尺寸界线图6GB／T4476．4—2008单位为毫米5．1尺寸界线用细实线绘制，并应自构件的理论线、站线、肋骨线、轴线、中线、基线等处引出，也可用这些线本身和曲线轮廓线等作尺寸界线，见图7。单位为毫米——』!d√}一天950WL＼髫少kl＼／广～@，，＼／图75．2尺寸界线一般应与尺寸线垂直，必要时允许倾斜，见图8。1416图8单位为毫米3 GB／T4476．4—20085．3尺寸线较长时，基准线的尺寸界线可省略，但应用文字标明，见图9。单位为毫米图95．4在光滑过渡处标注尺寸时，应用细实线将理论线(轮廓线)延伸，从它们的交点处引出尺寸界线，见图10。6尺寸数字、．f图106．1尺寸数字一般填写在尺寸线的上方或中断处，但应尽量采用同一种方式。当位置不够时也可引出标注。6．2尺寸数字不应被任何图线穿过，否则应将该图线断开。6．3尺寸数字的方向一般与尺寸线相垂直，对于非水平方向的尺寸，其尺寸数字也可水平的注写在尺寸线的中断处。角度的数字一般写成水平方向，标注在其尺寸线的中断处，但必要时也可采用其他标注方式。6．4构件等距离分布时，可采用图11的标注方法。单位为毫米t图116．5标注曲线轮廓的尺寸时，可用型值表的方法，见表1、图12。表1单位为毫米烟囱半宽值名称FR74FR75FR76FR77FR78FR79FR80FR81FR82FR83FR84顶线131014751610l6851587151510"／2底线13321530l72218902045217022352200203217101040 GB／T4476．4—2008单位为毫米图126．6烟囱和甲板室前端壁倾斜度的标注，应采用直角坐标法，不宜用角度标注。6．7图样中，矩形开口尺寸的标注形式为“短边×长边”，若开口四角为圆弧形，则用“R”表示圆弧的半径。窗的开口高度为开口中心到围壁下甲板上缘的垂直距离，用“^”表示门的开口下缘距甲板上缘的最小距离。同一图形中，对于相同尺寸的开口、孔、槽等成组要素，可只标注一个。见图13。单位为毫米U』UIL，uI!；：：历以“＼┃琴┃6人孔、减轻孔等的开孔尺寸的标注方法见图14。在标注人孔时，应有文字说明其是“人孔”。毫米图 GB／T4476．4—20086．8．1流水孔、通焊孔、透气孔等的开孔尺寸的标注方法见图15。6．9板、型材、肘板等的尺寸标注6．9．1板的尺寸标注见表2。图15单位为毫米表2单位为毫米序号名称符号尺寸含义标注方法示例厚度121钢板厚度×宽度12×1500厚度×宽度×长度12×1500×6ooo2折边板材L堡廑兰直廑愕折边宽度6．9．2型材的尺寸标注见表3。表3单位为毫米序号名称符号尺寸含义标注方法示例__——1扁钢宽度×厚度或FB或FBl00×82圆钢直径⑦50⑦3钢管外径×厚度⑦-osXs4方钢宽度口100口5方形钢管宽度×厚度口100X56半圆钢凸直径×厚度凸50×25r型号r20b或HP20b7球扁钢r200×44×lo或HP高度×球宽度×壁厚或liP200X44X10 GB／T4476．4—2008表3(续)单位为毫米序号名称符号尺寸含义标注方法示例边宽×边宽×边厚L160×160×128角钢长边宽×短边宽×边厚L160×100×14L型号L309不等边不等厚角钢长边宽x短边宽×长边L300xgoxll．5／1B厚／短边厚型号丫m10对称球扇钢T高度×球宽度×壁厚丫ss一一，a型号丁50b11T型钢T厚度×宽度(面板)T{}湍厚度×总高度(腹板)型号I-20a12槽钢[高度×宽度×厚度r200X73×7型号I27a13工字钢工高度×宽度×厚度工270X122X856．9．3组合型材的尺寸标注见表4。表4单位为毫米序号名称符号尺寸含义标注方法示例1组合球扁钢l厚度×高度(腹板)巧等圆钢直径长边厚×长边宽吗一短边厚×短边宽圆钢直径Z组合角钢L—垦_长边厚×长边宽(跟长)．L器短边翠×短边宽∞I⋯⋯蚶哥7 GB／T4476．4—2008表4(续)单位为毫米序号名称符号尺寸含义标注方法示例长边厚x长边宽营器短边厚×短边宽(跟长)2组合角钢L．L量姿壁兰量望薹口．L而6Xi面300短边厚×短边宽==工士到f一!!3组合T型钢上厚度×高度(腹板)氆黜厚度×宽度(面板)乜到f4组合工型钢I(厚度x高度)(腹板)罾z器2(厚度×宽度)(面板)5组合箱形梁上上2(厚度×高度)(腹板)菪儿等厚度x宽度(面板)6．9．4肘板的尺寸标注见表5。表5单位为毫米序号名称符号尺寸含义标注方法示例厚度×边长×边长11黜08l0X800厚度×宽度(面板)1T型肘板上厚度(腹板)——————_＼／JT厚度×宽度(面板)／j，、／8 GB／T4476．4—2008表5(续)单位为毫米序号名称符号尺寸含义标注方法示例宣厚度×边长×边长折边宽度2折边肘板L委垄廑啡折边宽度cu3肘板厚度×边长×边长咧l_!i!·／4防倾肘板厚度f‘汉∑』9'
