GBT4567-1984轻便摩托车燃油消耗试验方法.pdf 3页

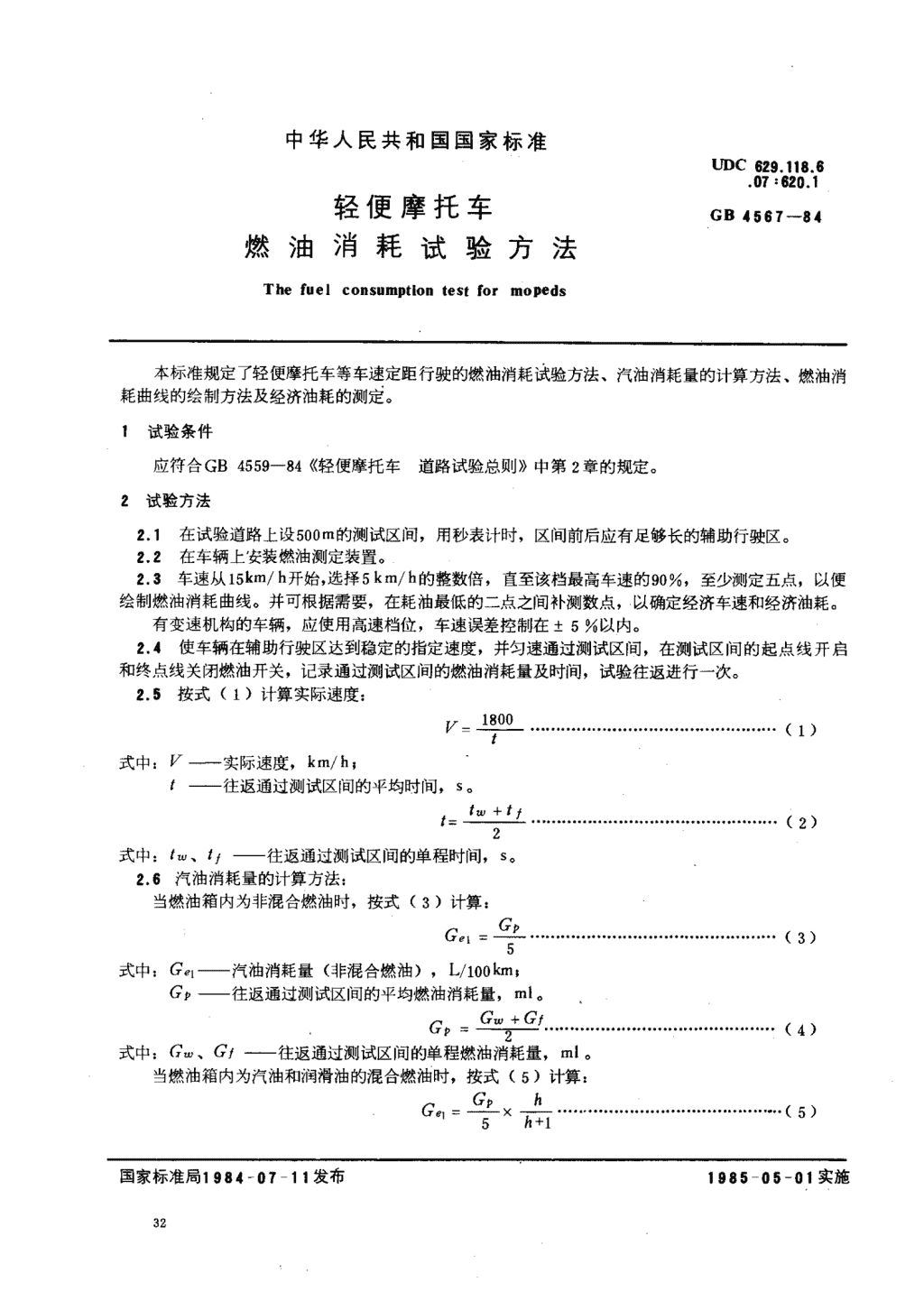

'中华人民共和国国家标准UDC629.118.6.07:620.1轻便摩托车GB4567-84燃油消耗试验方法Thefuelconsumptiontestformopeds本标准规定了轻便摩托车等车速定距行驶的燃油消耗试验方法、汽油消耗量的计算方法、燃油消耗曲线的绘制方法及经济油耗的侧定。1试验条件应符合GB4559-84《轻便摩托车道路试验总则》中第2章的规定。2试验方法2.1在试验道路上设500m的测试区间，用秒表计时，区间前后应有足够长的辅助行驶区。2.2在车辆上安装燃油测定装置。2.3车速从15km/h开始，选择5km/h的整数倍，直至该档最高车速的90，至少测定五点，以便绘制燃油消耗曲线。并可根据需要，在耗油最低的二点之间补测数点，以确定经济车速和经济油耗。有变速机构的车辆，应使用高速档位，车速误差控制在士5%以内。2.4使车辆在辅助行驶区达到稳定的指定速度，并匀速通过测试区间，在测试区间的起点线开启和终点线关闭燃油开关，记录通过测试区间的燃油消耗量及时间，试验往返进行一次。2.5按式(1)计算实际速度:V-三800·······························。··⋯⋯.(1)式中:V—实际速度，km/h。—往返通过测试区间的平均时间，s。t=全止上~⋯。.一...............⋯⋯，.........⋯⋯(2)2式中:t.,tj—往返通过测试区间的单程时间，s,2.6汽油消耗量的计算方法:当燃油箱内为非混合燃油时，按式(3)计算:。Gove,=5”’“‘””‘””’‘”‘.””‘’‘”””””’‘””’.‘’(3)式中:G,—汽油消耗量(非混合燃油)，L/100km,GP—往返通过测试区间的平均燃油消耗量，MI。Gw+GtGo=2”’.””.”“’‘.””.”‘”’‘”‘二’‘’‘’(4)式中:G.,GI—往返通过测试区间的单程燃油消耗量，MI。当燃油箱内为汽油和润滑油的混合燃油时，按式(5)计算:。Goh(5)C-1=节歹x不石国家标准局1984一07一11发布1985一05一01实施 GB4567-84式中:G,—汽油消耗量(混合燃油)，L/100km;Gr—往返通过测试区间的平均燃油消耗量，ml;h—汽油与润滑油容积混合比。.‘，‘TS试验数据及结果记人附录A(补充件)表中。绘制燃油消耗曲线，即以汽油消耗量为纵坐标，实际车速为横坐标的关系曲线(见下图)。C(L/100km)V(km/h)10203040so注①图样采用5号幅面的计算纸。②曲线上的最低点，即是经济车速和平均经济油耗值。3经济油耗的测定3.1根据2.8条曲线上的经济车速往返共50km的行驶，测得实际油耗量。油耗的测定，可采用事先定量注人油箱试验后与油箱实际放出的油量之差，即为油耗量。3.2评定车辆的经济油耗按往返共50km测得数值计算。标准分享网www.bzfxw.com免费下载 GB4587-84附录A燃油消耗试验记录表(补充件)轻便摩托车型号试验日期车架编号试验地点汽油润滑油容积混合比f叮试装置大气压力kPa天气气温K风向风速m/s空车重量kg驾驶员重量kg前轮气压kPa后轮气压kPa驾驶员试脸员实际车速测定燃油消耗量，ml测试指定汽油消试验行驶区间通过区间时间实际车速单程燃油耗量备注距离S次序方向牟速平均值km/hL/100kmmkm/h消耗量单程平均www.bzfxw.com附加说明:本标准由中华人民共和国轻工业部、机械工业部、航空工业部、兵器工业部和邮电部共同提出。本标准由上海市自行车研究所归口。本标准由《轻便摩托车技术条件、道路试验》起草小组起草。本标准主要起草人王珍、张明栋、王宗耀。'
