GBT4861-2008模拟计数率表特性和测试方法.pdf 30页

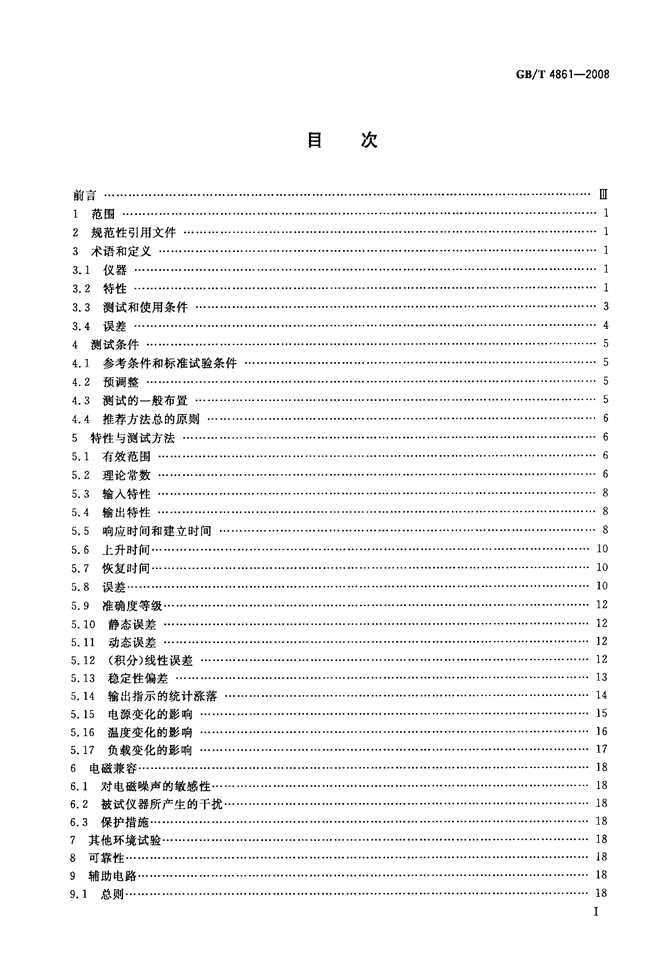

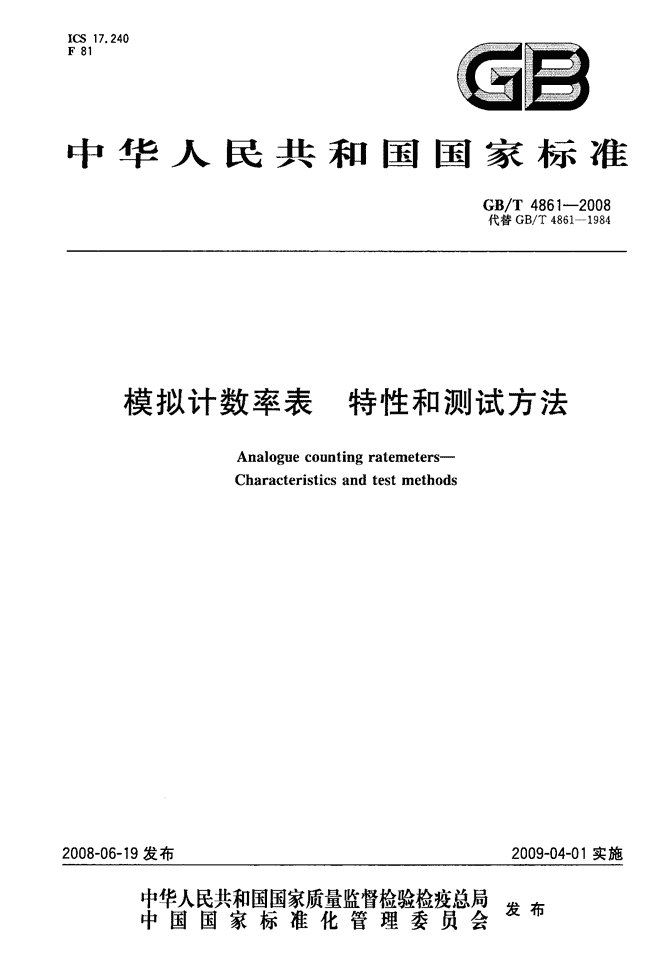

'ICS17．240F81a雷中华人民共和国国家标准GB／T4861—2008代替GB／T48611984模拟计数率表特性和测试方法2008—06-19发布Analoguecountingratemeters--Characteristicsandtestmethods2009-04-01实施丰瞀徽紫瓣警糌瞥星发布中国国家标准化管理委员会仅1” 前言·⋯⋯·⋯⋯⋯⋯⋯⋯⋯⋯‘1范围⋯⋯⋯⋯⋯⋯⋯⋯⋯·2规范性引用文件·⋯⋯⋯⋯3术语和定义⋯⋯⋯⋯⋯⋯·3．1仪器⋯⋯⋯⋯⋯·⋯⋯⋯3．2特性⋯⋯⋯⋯⋯⋯⋯⋯·3．3测试和使用条件⋯⋯⋯·3．4误差⋯⋯⋯⋯⋯⋯⋯⋯·4测试条件·⋯⋯⋯⋯⋯⋯⋯4．1参考条件和标准试验条件4．2预调整⋯·⋯⋯··⋯⋯⋯·4．3测试的一般布置··⋯⋯--4．4推荐方法总的原则·⋯⋯5特性与测试方法··⋯⋯⋯-·5．1有效范围⋯⋯⋯⋯⋯⋯·5．2理论常数⋯⋯⋯·⋯⋯⋯5．3输入特性⋯⋯⋯⋯⋯⋯·5．4输出特性⋯⋯⋯⋯⋯⋯一5．5响应时间和建立时间·⋯5．6上升时问⋯⋯⋯⋯⋯⋯⋯5．7恢复时间⋯⋯⋯⋯⋯⋯⋯5．8误差⋯⋯⋯⋯⋯⋯⋯⋯⋯5．9准确度等级⋯⋯⋯⋯⋯⋯5．10静态误差⋯⋯⋯⋯⋯⋯5．11动态误差⋯⋯⋯⋯⋯⋯5．12(积分)线性误差⋯⋯⋯5．13稳定性偏差⋯⋯⋯⋯⋯5．14输出指示的统计涨落⋯5．15电源变化的影响·⋯⋯-·5．16温度变化的影响⋯⋯⋯5．17负载变化的影响⋯⋯···6电磁兼容⋯⋯⋯⋯⋯⋯⋯⋯6．1对电磁噪声的敏感性·⋯--6．2被试仪器所产生的干扰⋯6．3保护措施·⋯⋯·⋯··⋯··⋯7其他环境试验⋯⋯⋯⋯⋯⋯8可靠性⋯⋯⋯··⋯···⋯⋯⋯·9辅助电路⋯⋯···⋯···⋯⋯⋯9．1总则⋯··⋯⋯⋯⋯⋯⋯⋯·目次GB／T4861—2008Ⅲ11c=)叫L?L=)L?L?““““瑚心瑚加№加坨地坨化nH¨¨"鹅墙¨鸺”批坞”， GB／T4861—20089．2校准信号的频率⋯⋯·⋯·⋯·⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·⋯⋯⋯⋯⋯⋯9．3固有功能的检查电路··⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯·⋯·⋯··⋯⋯⋯⋯⋯‘附录A(资料性附录)极限工作误差的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯‘附录B(规范性附录)利用放射源的误差测试⋯⋯⋯⋯⋯⋯⋯’⋯’’’附录c(规范性附录)对数仪器的等cc掣关系曲线⋯⋯⋯⋯⋯⋯．附录D(资料性附录)电源电压变化和环境温度变化的简便试验方法图1测试的一般布置⋯⋯⋯⋯⋯⋯⋯⋯。‘图2对数率表的响应···⋯·⋯⋯⋯⋯⋯⋯·图3响应时间和建立时间⋯⋯⋯⋯⋯··⋯图4电子计时法测量响应时间和上升时间图5恢复时间⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯图6典型误差图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯图7线性特性⋯⋯⋯⋯⋯·⋯⋯⋯⋯⋯一图8稳定性偏差⋯⋯·⋯⋯·⋯⋯⋯⋯⋯‘图9电源电压变化的影响⋯⋯⋯⋯⋯。图10温度变化的影响⋯⋯⋯⋯-⋯⋯⋯’。图11负载变化的影响⋯⋯⋯⋯⋯⋯⋯⋯图c．1n一4的等。c竽关系曲线⋯⋯⋯图c．2n一5的等。c警关系曲线⋯⋯⋯图c．3n一6的等。。譬关系曲线⋯⋯⋯图c．4”一7的等。。譬关系曲线⋯⋯⋯表1参考条件和标准试验条件表2输入和输出变化⋯⋯⋯··表3测量响应时问的触发阈值表4测量上升时间的触发阈值Ⅱ5910鸲¨加孔毖嬲0，00加unM¨¨”船躬孔拍 前言GB／T4861—2008本标准是对GB／T48611984《模拟计数率表特性和测试方法》(以下简称原标准)的修订。原标准在参考IEC650：1979{(模拟计数率表特性和测试方法》的基础上，总结国内模拟计数率表多年科研工作的实践和经验而编写。本标准保留了原标准对IEC650：1979的参考，即有关模拟计数率表的特性和测试方法的基本内容，但进行了必要的补充和修改。本标准对原标准的重要补充和修改如下：——增加第2章“规范性引用文件”，引用合适的有关国家标准；——术语和定义按GB／T4960．6《核科学技术术语核仪器仪表》规范化，例如，取消“第二工作误差”，将“稳定时间”改为“建立时间”、“变动量”改为“影响量误差”；——将“制造商指定”或“制造商与用户商定”的内容改为“由产品标准等技术文件规定”；——将线性率表有关变量的符号均增加下标⋯1，而对数率表则增加下标“2”；一一第6章“电磁干扰”的6．1“对电磁噪声的敏感性”增加6．1．4“有关率表电磁环境条件的其他试验方法由产品标准等技术文件按GB／T11684予以规定。”；一一第6章“电磁干扰”的6．3改为“保护措施”，并增加“有关率表安全要求的其他试验方法由产品标准等技术文件按GB／T19661．1予以规定。”；——第7章改为“其他环境试验”，内容为“除上述环境试验外其他环境条件的试验方法，例如，湿热、振动、冲击和包装运输等，由产品标准等技术文件按GB／T8993予以规定。”；一一增加“电源电压变化和环境温度变化的简便试验方法”，即5．15．7、5．16．6和附录D；——第9章“可靠性”试验方法提供EJ／T4361989((核仪器可靠性试验》；——删去“不确定度”的术语和计算方法；——按GB／T1．1并对照IEC650：1979进行的格式和文字修改，包括第1章改为“范围”，并改写其内容。本标准的附录A和附录D是资料性附录，附录B和附录C是规范性附录。本标准由中国核工业集团公司提出。本标准由全国核仪器仪表标准化技术委员会归口。本标准起草单位：核工业标准化研究所、中国辐射防护研究院。本标准主要起草人：熊正隆、张凤翔、黄欣。GB4861于1985年1月首次发布，本次修订为第一次修订。Ⅲ 模拟计数率表特性和测试方法GB／T4861—20081范围本标准规定了表示模拟计数率表工作性能的常用术语和特性，并建立一套验证其特性的测试方法。本标准适用于普通测量范围(o．1s一1～106s1)内的线性模拟计数率表和对数模拟计数率表。模拟计数率表(以下可简称率表)可以是单独的仪器或是其他仪器的一部分。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T4960．6核科学技术术语核仪器仪表GB／T8993核仪器环境条件与试验方法GB／T11684核仪器电磁环境条件与试验方法GB／T19661．1核仪器及系统安全要求第1部分：通用要求EJ／T436核仪器可靠性试验3术语和定义GB／T4960．6确立的术语和下列术语适用于本标准。3．1仪器3．1．1[计数]率表[counting]ratemeter连续指示平均计数率的仪器(apparatus)。注：例如：——模拟[计数]率表；——数字[计数]率表；——线性[计数]率表；——对数[计数]率表；——差分线性[计数]率表。3．1．2模拟计数率表analogueratemeter能提供模拟输出信号的率表。3．1．3线性计数率表linearratemeter输出模拟指示正比于计数率的率表。3．1．4对数计数率表logarithmicratemeter输出模拟指示正比于计数率对数的率表。3．2特性3．2．1额定范围ratedrange指定给仪器的测量、观察、输入或设定的量值范围。1 GB／T4861—20083．2．2有效范围effectiverange额定范围内保证误差极限的部分。不加说明时，有效范围等于额定范围。注：多量程仪器的每一档都有一个额定范围和有效范围。3．2．3(量的)约定真值conventionallytruevalue(ofaquantity)赋予一个特定量的值，按该值用于某一给定目的时具有的不确定度，有时按惯例可以接受。注：“量的约定真值”有时称为给定值、最佳估算值、约定值或参考值。[GUMB．2．4]3．2．4测量的不确定度uncertaintyofmeasurement与测量结果有关的、标志被测量的值可能合理分布的分散程度的参数。注1：例如，不确定度可能是一个标准偏差(或其给定倍数)，或是具有给定置信度的区问半宽。注2：详见[GUMB．2．18][IEV394—-40—-36]3．2．5额定值ratedvalue制造厂对仪器性能特性规定的量值。3．2．6性能特性performancecharacteristic规定给仪器的某个量，用它的数值、公差、范围等限定仪器的性能。3．2．7影响量influencequantity不是被测量却能影响测量结果的量。注1：铡如用于长度测量的千分尺的温度。[GUMB．z．Io]注2：如果一个性能特性的变化也影响到另一性能特性时，前者称为影响特性。3．2．8阶跃信号stepsignal其幅度由一个特定值瞬时地跃变到另一特定值的信号。3．2．9计数count辐射计数装置对单一事件的响应。3．2．10计数率countrate／countingrate单位时间的计数量。3．2．11(输入端的)脉冲率pulserate(atinput)单位时间出现在率表输入端的脉冲数量。3．2．12(测量装置的)上升时间risetime(ofameasuringassembly)对于一个阶跃响应，输出信号达到其最终值与初始稳态值之差规定的一个很小百分值，与其第一次达到同一差值规定的一个很大百分值之间所经历的时间。注：通常规定值是5％到95％或10％到90％。[3s1—14—41MOD]2 GB／T4861—20083．2．13(测量装置的)响应时间responsetime(ofameasuringassembly)从被测量发生阶跃变化开始，直到输出信号第一次达到其最终值的某一给定百分数(通常取90％)时所经历的时问。3．2．14平均响应时间meanresponsetime由被测量量的阶跃变化开始，直到输出信号(考虑到信号的统计特性)第一次达到它最终平均值的63．2％(1一I／e)为止所需要的平均时间。3．2．15(测量装置的)建立时间(稳定时间)settlingtime(ofameasuringassembly)从一个输人变量发生阶跃变化开始，直到输出变量的偏离不超过其最终值与初始稳态值之差的某一规定误差(例如5％)所经历的时间。注1：通常的允差值是±2％和土5“。注2：对非线性特性，宜规定输入变量的幅度和位置。EGB／T4960．6—1996的3．2．18]3．2．16平均建立时间meansettlingtime由被测量量的特定的阶跃变化开始，直到输出信号达到并保持在以最终平均值为中心的±2一范围之内所经历最短时间的平均值。3．2．17恢复时间recoverytime率表饱和之后，恢复它原来的性能特性所需要的时间。3．2．18平均无故障时间(MTBF)meantimebetweenfailure(MTBF)仪器在指定工作条件下两次相邻故障之间时间长度的平均值。3．3测试和使用条件3．3．1参考条件referenceconditions为了试验测量仪表的性能(校准仪器)或比较测量结果而规定的使用条件。注：一般情况下参考条件包括影响测量仪表的影响量的参考值或参考范围。[IVM5．7]3．3．2额定使用范围ratedrangeofuse影响量的数值范围，在此范围内满足相关工作误差的要求。3．3．3额定工作条件ratedoperatingconditions一组性能特性有效范围和影响量额定使用范围的总和，在此条件下规定仪器的性能。3．3．4极限工作条件limitconditionsofoperation一组影响量和性能特性的数值范围(分别超过其额定使用范围和有效范围)的总和，在此条件下仪器能工作，而随后在额定工作条件下工作时不导致损坏或性能降低。注：通常，极限工作条件包括过载。3 GB／T4861—20083．3．5预稳定时间preliminarystabilizationtime在参考条件下，由接通电源起直到所有的性能都达到要求为止所需要的时间。3．4误差3．4．1绝对误差absoluteerror仪器的示值与指定值之差，是以被测量量或被供给量的单位为单位的代数形式的误差。指定值可以是真值、约定真值及溯源到国家标准或合同双方同意的量值。注：量的真值是通过无误差测量过程得到的，实际上不可能得到，因此以约定真值代替真值。3．4．2相对误差relativeerror测量误差除以被测量真值的商。注：因为不可能确定一个真值，实际上采用约定真值。EGB／T4960．6的4．3．33]3．4．3固有误差intrinsicerror在参考条件下确定的测量仪器的误差。[VIM5．24]3．4．4工作误差operatingerror在额定工作条件下确定的测量仪器的误差。3．4．5线性误差／非线性linearityerror代表输出量与输人量函数关系的曲线对一条直线的偏离。[GB／T4960．6的4．3．2413．4．6最大偏差maximumerror率表输出指示的实际刻度曲线与其平均刻度直线之间的最大差别。3．4．7稳定性(辐射测量装置的)stability(ofaradiationmeasuringassembly)在指定的不变条件下，辐射测量装置在规定的时问间隔内保持稳定的能力。注：稳定性通常用单位时间内指示值的变化除以指示值所得的百分数给出。3．4．8稳定性偏差／不稳定性stabilityerror在其他条件均保持恒定的情况下，仪器的指示值或供给值在指定的时间间隔内发生的最大变化。3．4．9影响量误差influenceerror当一个影响量偏离其参考值(或参考范围的极限)在额定使用范围内取任一值时仪器的指示值或供给量数值的增量。此时其他影响量和影响特性仍处于参考条件下或有效范围内。3．4．10总的系统误差totalsystematicerror在规定工作条件下，影响测量仪器指示的系统误差的代数和。3．4．11重复性repeatability同一个量被同一个观测者在同一个实验室用同一台仪器按相同的方法在相当短的时间间隔内进行4 一组测量所得结果之间的变化。GB／T4861—20084测试条件4．1参考条件和标准试验条件率表应在参考条件或标准试验条件下进行测试，见表1。在不产生异议时，也在正常大气条件下进行环境试验，但在试验过程中，除按需要改变某个环境参数外，其他环境参数应保持在规定的偏差范围内，例如，温度的变化不超过士3℃，湿度变化上限不超过+2％，下限不超过一3％。表1参考条件和标准试验条件影响量参考条件标准试验条件正常大气条件环境温度20℃18℃～22℃15℃～35℃相对湿度65％50％～75％45％～75％大气压强101．3kPa86kPa～106kPa86kPa--106kPa交流供电电压UN8(1±1％)uN直流供电电压Us6(1土I％)UN稳定直流供电电压UN8(14-o．3％)uN交流供电频率50Hzb(1士1％)50Hz交流供电波形正弦波波形总畸变<5％环境-／辐射(空气吸收剂量率)0．1pGy／h《稳定时间／1断电lh图8稳定性偏差除另行规定外，以额定时间间隔内的最大偏离幅度AU来表示对测量结果的影响。对线性率表，稳定性偏d。，1差按式(19)计算：瓦·一篆×10。％对对数率表，稳定性偏差d。，z按式(20)计算：d。．z一竺兰×100％⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(20)n若允许率表随时调零，则还应在输入为N。(max)／2的测试中扣除零点的影响，并再给出不包含零点影响的稳定性偏差。5．13．4率表在出时间间隔内的漂移可采用下述形式之一表示：——出时间间隔内率表输出电压u的最大值与最小值之差△u；——△U与初始值Uo或平均值可之比．厅AU(或百AU)；u0U齐r7——平均值与初始值之差(口一U0)或其相对值—U--i广Uo。u05．14输出指示的统计涨落5．14．1输出指示的统计涨落(或噪声系数)是，当率表的输人为0(输入端屏蔽)或N。(⋯)／2时，输出指示高频和低频的变化，其测试可结合5．13同时进行。5．14．2对指示读数的率表，最大起伏可由摆动于读数两旁的最大幅度得到。对直接输出率表的测量，高频涨落可用带宽不低于4MHz的高灵敏示波器观测最大峰峰值AUHF(一)。而低频涨落可用带宽大约为1Hz的自动记录仪的记录图形判别最大的峰一峰值AULF(⋯)。对线性率表，其输出指示的统计涨落(噪声)F1按式(21)计算：F，一等舢。％对对数率表，其输出指示的统计涨落(噪声)F2按式(22)计算14(21) GB／T4861—2008F2一兰!垫!生×100％⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(22)n5．14．3率表直接输出的噪声值也可用有效值或峰一峰值电压表(或再加上选频放大器)直接测量。5．15电源变化的影响5．15．1依所用电源种类，在产品标准等技术文件规定的范围内进行测试。除电源外，其他影响量与影响特性分别维持在参考条件下和有效范围内。用频率稳定度已知的均匀脉冲产生器在率表输入脉冲率为。和N。(一)／2、输出电流等于。或趋于。的情况下测试。本标准规定的测试条件也适用于电源装在仪器内部的情况。5．15．2为清楚起见，以具有明显短期漂移的仪器为例，测得如图9的图形。电源电压每改变一次后都应持续足够长的时间，以便能得到率表输出的漂移部分，并为漂移曲线作出它的平滑曲线。平滑曲线与电源变化后的率表响应曲线的交点即为电源变化后率表的输出值ut和uz。图9电源电压变化的影响5．15．3若v_N为电源电压的标称值，v，N，和yN。为电源电压额定范围的下限和上限，而率表对应的输出分别为u。、u1和u2，则△u，一Iul一uol和AU2一Iu2一uol为电源电压在上述范围内相对VN在两侧变化时所对应输出的最大变化。取△u·和AUz中的最大者并表为AU<⋯)。此时，率表输出相对电源电压标称值的最大变化为lu，一U2I／U0。线性率表的电源电压相对vN变化时输出的偏差dP，1按式(23)计算：dP．2—7AUr(一max)×100％⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(23)式中：u(⋯)——率表在测试电源电压影响时的最大输出值。对数率表的电源电压相对VN变化时输出的偏差dM按式(24)计算：dP，2一—AU(—max)×100％⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(24)若允许率表随时调零，则还应在输入为N。(⋯)／2的测试中扣除零点的影响，并再给出不包含零点影响的结果。5．15．4电源电压相对其标称值VⅣ变化时，率表输出的最大变化系数按式(25)计算：K～，一土|訾I⋯⋯⋯⋯⋯⋯⋯c25，5．15．5工作极限电源电压是给率表供电的最高和最低极限值。根据电源种类，此极限值由产品标准】5 GB／T4861—2008等技术文件规定。仪器在供电电压的额定上限工作几分钟后转到最高极限值工作1rain，然后再回到额定工作条件，率表在30min之内应恢复它的各项性能特性。当供电电压低于最低极限值时，输出指示迅速下降，波纹噪声变大。5．15．6如果对电网在供电过程中可能出现的诸如短暂的中断等现象对仪器工作的影响有具体要求，则应由产品标准等技术文件予以说明。5．15．7供电电源电压变化和交流供电电源频率变化的简便试验方法参见附录D的D．1。5．16温度变化的影响5．16．1温度变化影响在产品标准等技术文件规定的温度额定变化范围内进行测试。此时，其他影响量和影响特性应分别处于参考条件下或有效范围内。测试中，在所取的任何温度上都应持续至少1h，以保证仪器内部能在士2℃的范围内达到热平衡。除另行指定外，此测试只进行一个循环。5．16．2用频率稳定度已知的均匀脉冲产生器在率表输入脉冲率为0和N。(。x)／2的情况下测试。温度变化的影响如图10所示。率表输出电压u，和【，z的确定方法同5．15．2的规定。图10温度变化的影响5．16，3若TN为工作温度的标称值，T1和n温度额定范围的下限和上限，而率表对应的输出分别为u。、u1和u2，则AUl一u1一UoI和AUz—IU2一uoj为温度在上述范围内相对Tk在两侧变化时所对应输出的最大变化。取／xU。和／xUz中的最大者并表为AU(⋯)。此时，率表输出相对环境温度标称值的最大变化为lu·一uzl／U0。线性率表的温度相对TN变化时输出的偏差dT，】按式(26)计算：如，一等×】o。％式中：uc⋯)——率表在测试环境温度影响时的最大输出值。对数率表的温度相对TN变化时输出的偏差d"r，2按式(27)计算：dT，2一垒旦生堕×100％⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(27)Ⅱ同时也可以再给出T。～TN和T2～TⅣ两个区间分别对应的输出的最大偏差值。若允许率表随时调零，则还应在输人为N。(一)／z的测试中扣除零点的影响，并再给出不包含零点影响的结果。16 GB／T4861—20085．16．4温度相对其标称值丁N变化时，率表输出的温度系数按式(28)计算：吼z一蒜每i铺⋯⋯⋯⋯⋯⋯⋯(28)温度系数也可对Tl～TN和Tz～TN两部分分别给出。5．16．5极限工作温度由产品标准等技术文件规定。温度在参考值、最低极限值、最高极限值分别达到热平衡并循环一周回到额定工作条件，此时仪器的各项性能特性仍能在30rain以内恢复。5．16．6环境温度变化的简便试验方法参见附录D的D．2。5．17负载变化的影响5．17．1此测试适合于具有电压输出的仪器，它们输出电流的能力与脉冲率无关。在参考条件下，用频率稳定度已知的均匀脉冲产生器在率表输入脉冲率为Nc(⋯)／2的情况下测试。5．17．2率表在上述脉冲率输入时，改变负载电阻画出如图1l的负载特性血线。极限输出电流“及其相应的输出电压变化AUo(。。x)由产品标准等技术文件规定并应予以验证。图11负载变化的影响5．17．3如图11所示，根据定义，输出电流为I时的变化量△I与相应输出电压的变化量△u相对应。此时，率表相对原点的变化为△u／uo。线性率表所引起的偏差dLo，1按式(29)计算：dL0．1一；半×100％⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(29)u0对数率表所引起的偏差dLo，2按式(30)计算：‰2一坐×100％5．17．4对输出电流J还可确定：a)输出电压作为负载函数的相对变化KLo按式(31)计算KL0一等×·00％b)率表的静态内阻R。(n)按式(32)计算：R。一TAUo(31)c)率表的动态内阻Rl(d，)(o)按式(33)计算，它是最有用的性能特性之一：‰n)_筹⋯⋯⋯⋯⋯⋯⋯(33)5．17．5产品标准等技术文件应指出极限工作条件下的输出电流极限值J，。如果输出端允许短路也应予以说明。17 GB／T4861—20086电磁兼容6．1对电磁噪声的敏感性6．1．1高频穿透率是合理地评价仪器对电磁噪声敏感程度的依据。它指的是仪器允许干扰在任意一个输入端与输出端之间通过的内在倾向。测量中可将仪器置于两个网络之间，一个用来向电源馈送0．15MHz--30MHz的、幅度小于1V的信号，另一个用来测量输出。穿透率以输入端与输出端间干扰电压之比的分贝数表示。6．1．2对所关心的使用现场，为国际无线电干扰特别委员会所推荐的、适合于该仪器的其他测试方法也可采用。6．1．3另一个重要的方法，就是模拟电网负荷扰动的干扰和模拟装置内部能遇到的其他干扰(辐射噪声，地线之间、机壳之间以及地线与机壳之间的电位差，等等)。测试方法包括在输入端将各种正弦的或脉冲的电流耦合到装置的屏蔽(输入连接器的外皮)上，并测量作为输入干扰函数的输出电平。6．1．4有关率表电磁环境条件的其他试验方法由产品标准等技术文件按GB／T11684予以规定。6．2被试仪器所产生的干扰被试仪器通过电源线或输出端对与之相联的其他仪器或任何附加电路将产生干扰，其测量方法的考虑同6．1。测量结果可以表示为干扰电压对频率的函数(例如图解)形式。6．3保护措施应检查连接器外壳与仪器的金属外壳、机架是否连接好，仪器的机架和“接地”端是否符合要求。产品标准等技术文件以及有关的文件都应提醒用户适当采取措施注意操作人员的安全以免触电。有关率表安全要求的其他试验方法由产品标准等技术文件按GB／T19661．1予以规定。7其他环境试验除上述环境试验外其他环境条件的试验方法，例如，湿热、振动、冲击和包装运输等，由产品标准等技术文件按GB／T8993予以规定。8可靠性可靠性试验应执行EJ／T436等有关标准的规定。产品标准等技术文件在给出平均无故障时间(估计值)时，应对测试和相关的置信水平加以说明。9辅助电路9．1总则计数率表内的辅助电路包括校准信号产生器、调零电路等，用来调整与校准率表。在测试率表之前，它们的性能应经过试验和校准。对率表所规定的测试方法也适用于辅助电路。9．2校准信号的频率9．2．1概述给率表输入端提供的校准信号是若干指定频率的重复信号，其作用就是调整或设定率表。9．2．2校准用脉冲率的误差校准用脉冲率的误差按式(34)计算：吖一≮#舢。％式中：，k——额定校准用脉冲率；18(34) ^——所测量的频率。9．2．3校准用脉冲率随温度的变化校准用脉冲率的温度系数按式(35)计算：ctf(1～2)一警×杀告GB／T4861—20089．2．4稳定度校准用脉冲率的稳定度指信号产生器的输出频率随时间的变化，它应在参考条件下测量。9．3固有功能的检查电路应选择合适的电路以可能检查率表的固有功能。这些电路发出的信号应适用于率表的输入，并是可调节的。这些电路自身的固有功能也应予以验证。 GB／T4861—2008附录A(资料性附录)极限工作误差的计算如果极限工作误差不能用测试方法直接获得，则可用计算方法进行计算。例如，当考虑到各种影响量(单项的)的影响时，极限工作误差按式(A．1)计算：20厂————f一一x一冉+蚤孵式中：‰——固有误差；v。——各影响量误差的最大值。必要时也可以将‰和V：按绝对值相加进行计算。⋯-⋯⋯⋯⋯--⋯⋯⋯⋯⋯(A．1) 附录B(规范性附录)利用放射源的误差测试GB／T4861—2008B．1概述如果无随机脉冲产生器可供使用，则可利用放射源和适当的探测器为被试率表提供所需脉冲率的随机脉冲。当率表与其他部件连用时，这类测试还用于检验率表的整体性能以及与其他部件的连接。对已知条件下探测器提供的脉冲率可用其他作为基准的方法进行测量和计算，并与被试仪器的指示值相比较，其差别应在该仪器的以及计算的准确度之内。这种方法也适合于多台仪器的快速比较。在利用放射源的测试中应恰当选择探测器的高压和甄别电路的阈值。必要时，阈的线性和高压的调节等应加以验证，即合适选择甄别器的阈值和探测器的高压，使率表输入端的计数率随阈值和高压变动的变化最小。B．2测量误差B．2．1总的系统误差如果进行10次测量，所得10次测量结果依次为N—Nrz，⋯，Nrl0，算术平均值为丙，，则率表以百分数表示的总系统误差按式(B．1)计算：％一垒!≤盟×loo％q一—矿“B．2．2重复性著一组进行n次测量，其重复性表示为标准偏差，按式(B．2)计算则以百分数表示重复性按式(B．3)计算：☆一最×100％(B．1)(B．2)B．3变异系数变异系数定义为一组n次测量的标准偏差s与算术平均值之比，按式(B．4)计算：v一：当⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(B．4)N，B．4统计涨落如果率表输入信号随时间服从泊松分布律，则统计涨落为。7翕再，其中r为积分时间常数，N为平均脉冲率。通过将服从泊松分布律的随机脉冲产生器或由放射源照射的探测器连接到率表的输入端，对不同的脉冲率N，率表输出的涨落以及每一个积分时间常数用自动记录仪器进行测量。记录仪器的响应时间对测量结果应无明显影响。辱 GB／T4861—2008附录C(规范性附录)对数仪器的等。c竽关系曲线图c．1～图c．4给出了对数仪器的指示所包含的数量级数n一4～7的等。c学关系曲线。曲线的解析式见式(C．1)和式(C．2)：a，N，一10f一1⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(C．1)N22式中：u。(⋯)——对数率表的最大输出电压。Uc(max)图c．1n=4的等∞竽关系曲线(C．2) GB／T4861—2008图c．2n=5的等oc竽关系曲线23 GB／T4861—2008图c．3n=6的警。c竽关系曲线 GB／T4861—2008图c．4n=7的等m竽关系曲线 GB／T4861—2008附录D(资料性附录)电源电压变化和环境温度变化的简便试验方法D．1电源电压变化的简便试验方法D．1．1供电电源电压变化为评定直流或交流供电电源电压变化对率表测量的影响，需要完成两个试验：一个是从供电电源电压的标称值增加到额定范围的上限值；而另一个则是降低到其下限值。应在每种情况记录下述测量结果：a)在第一分钟内：指示值的最大改变(立即与电源电压变化前的对应值相比较)；b)在15min后：指示值的改变(立即与电源电压变化前的对应值相比较)。D．1．2交流供电电源频率变化为评定交流供电电源频率变化对率表测量的影响，需要完成两个试验：一个是交流供电电源频率的标称值增加到额定范围的上限值；而另一个则是降低到其下限值。其测量程序与D．1．1相同。D，2环境温度变化的简便试验方法温度变化试验依据率表使用组别按4．2和表2选择不同的低温和高温，分别按GB／T8993—1998的附录A和附录B规定的方法进行，并计算环境温度每变化10℃引起的示值变化。试验结束后，率表在参考条件下的测得的示值与温度试验前在参考条件下测得的示值之差应在重复性范围内。'
