GBT4897-1992刨花板.pdf 12页

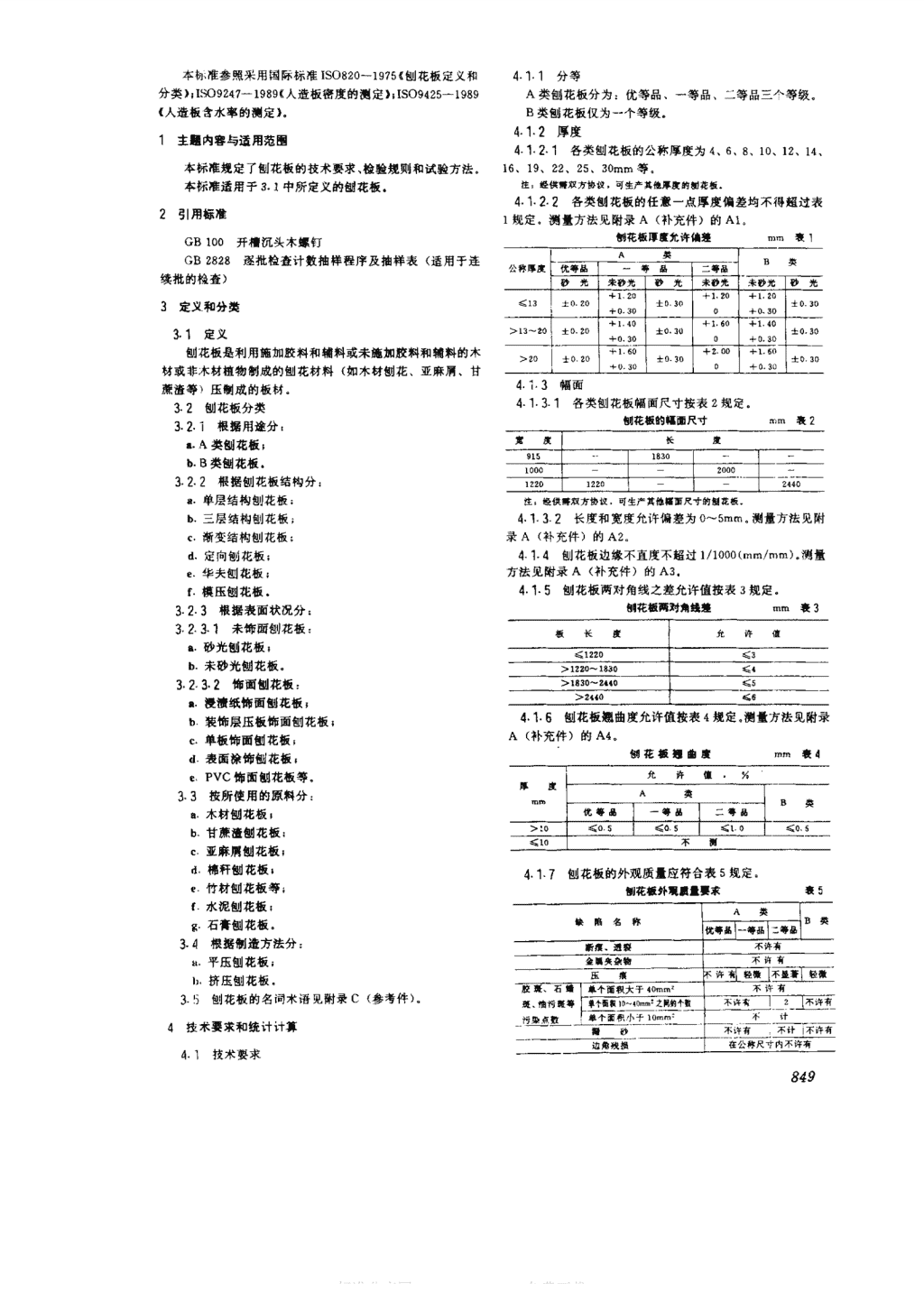

'中华人民共和国国家标准ParticleboardGB/T4897--92代替GB4896一4905-85中华人民共和国林业部1992-08-2。批准国家技术监督局发布1992-OR-209v布1993-04-01实施848 本标准参照采用国际标准150820一1975《刨花板定义和411分等分类);1阳，2魂7一1959(人造板密度的侧定).1509峨25一1959A类刨花板分为优等品、一等品、二等品三八等级.(人造板含水率的侧定).B类刨花板仅为一个等级4.1.2厚度1主.内容与适用范围4，2.，各类刨花板的公称厚度为4、6，8、10、12、14、本标准规定了刨花板的技术要求、检验规则和试验方法。16、19、22、25、30mm等本标准适用于3.1中所定义的刨花板.注，经供礴双方协仪，可生产其位厚度的目花板4门.2.2各类刨花板的任惫一点厚度偏差均不得超过表2引用标准1规定。测量方法见附录A(补充件)的Al创花板厚度允许伯搜m门玻，GBI。。开祠沉头木蛛钉GB2828逐批检查计数抽样程序及抽样表(适用于连!A类B类公称厚度优那昌{一停昌{二等品-续批的性查){砂先{未砂光一砂光1未砂先未砂光一砂光《13士020士O3C士03D3定义和分类立羔+七’。立;_::31定义>13一20士0名0二;::士OIQ‘飞‘。土:::士030刨花板是利用施加胶料和辅料或未施加胶料和辅料的木>ZQ}一士。“。土黑士030十毛。。二:::士030材或非木材植物制成的刨花材料〔如木材刨花、亚麻屑、甘413幅面蔗渔等、压制成的板材32刨花板分类41.31各类刨花板幅面尺寸按表2规定.栩花板的福面尺寸mm轰23.2.1根据用途分，宽搜长度‘A类刨花板.卜8类刨花板.黛3.2.2根据刨花板结构分。.单层结构刨花板;注。经供礴双方协议.可生产其他招百尺寸的创龙板.b.三层结构刨花板4.132长度和宽度允许偏差为。~sm。测量方法见附c.渐变结构刨花板录A(补充件)的AZad.定向刨花板;414刨花板边缘不直度不妞过1/1000(mm/。m).溯量e.华夫刨花板方法见附录A(补充件)的A3.f.模压刨花板.4.，.5刨花板两对角线之差允许值按表3规定.3.23根据表面状况分胡花板两对角经住mm在33.23‘1未饰面刨花板板长度允许值一砂光刨花板;‘1220}(3h未砂光刨花板.>1220~la301“3，23.2饰面刨花板:>1日30~Zt弓01‘5.漫演纸饰面创花板;>2440{‘e一4.飞.6刨花板翘曲度允许值按表4规定测量方法见附录b装饰层压板饰面刨花板;t单板饰面刨花板A(补充件)的A4创花板姗曲度mm班司d表面涂饰刨花板七PvC饰面刨花板等.3.3按所使用的原料分优停品一每吕1二辱吕.木材刨花板。‘05‘你51‘10‘05b甘蔗遭刨花板豁不浦c亚麻屑刨花板.d柿杆刨花板。4.，.7刨花板的外观质t应符合表5规定。竹材刨花板等创花板外砚口t县求f水泥刨花板A兵关峡陷名称9石资刨花板。优每副一停品二邢岛3.欢根据制造方法分:断谊，通盛‘平压刨花板金月央众物黯"——飞刃퀭丽一—许1轻代{刁通竺匡困1〕挤压刨花板.不许有3.}刨花板的名词术语见附录C(参考件).{三可不一__尘计一塑1.一一4技术要求和统计计算不许有不计一不许有边角径搔若1喃乒骊百着41技术要求849标准分享网www.bzfxw.com免费下载 续表4.2统计计算4.2.1平均值一块板的平均值是由该板内，个试件的侧试值的算术平均值，按式(1)计算X_工(X‘X:丰··一X.)=青全*(1)注.断度、盆砚、压月计算方法见附录人(补充件)的人5、A64.2.2找出一张板的几个试件中最小值(睁曲强度、内结4.1.8刨花板最低物理力学性能要求见表6~表9，合强度、表面结合强度〕或最大值(吸水厚度膨胀率)A类栩花板优等品物理力学性健指标农s43性能值判定方法4.31一张板的静曲强度、内结合强度、表面结合强度的公称厚度，mn、14日雄位平均值和任一试件的最低值必须满足.曲强度M尸‘{351163.0}3131-5.200!>3201-4.205}3二1一2.a0{3>1s0a.0叉)}5S。.(2)内结合吸度MP.30.40}30.35}30.30.130.25{30.20Xa=,)0.8S,(3)表百幼台强度{MP.30.90式中S一表‘、7、8、，中规定值吸水厚度.胀*l%Sg.0一含水率一{%5.0-l.o4.3.2一张板的吸水厚度膨胀率的算术平均值和任一试游离甲叮释放t}mg/100g530件的最高值必须满足:密度}g/cmI“so-o..sX毛S}(4)密度任挂!:不一(士5.0二二_冲x"-N37100X=,簇1.2s,(5)a.，，-}iiIF6{)色00式中s—表s,7,8,s中规定值4.3.3在检验多张板时，第一张板应满足4.3.1和4.3.2A姚创花板一辱品物理力学性恤指标班了要求。如不满足要求，则按第6.‘.t条重新性脸和判定公称崖4.3.4对未作规定的其他性能指标，只按其算术平均值判项目单位513，13-220~225~3定静曲且度奋16.0杂15.0内幼合强度MP.P.30‘30.353109.︸一3012.2.0532>0130.2.05试验方法吸水厚度口胀率含水串岁二50^11.a51取样及试件尺寸的规定公自甲吐释旅tm,/m.2蕊305.11仪器傲序宜/~o.so-o.as%5.1.11千分尺，精度0.01..，度.工NSittso.oo5.1.1.2游标卡尺，精度0-1...︸二打力AT%tifim18N38005.1.1.3钥卷尺，精度1.0.1..,1,5.1.1.4天平，感量0.mg.人奥创花板二称品.理力举www.bzfxw.com性能指坛农85.1.2方法1公你甲度，，5.1.21按第6幸规定抽取样本叨「了甲仅卜一一.一-一-广---r声~.es一1S13J13-2中20-2争25"3月>32.曲侣坟}MP.一}2l5。}311.01313.0!311.0)。。内幼合甄度}MPe}30.35{30.30一)。25}30.20{3o-试姆，吸水厚度阵胀举一%512.0从禅]合水串}‘{5.0-ILO份衡甲口释放t.aflog}Sso由度}eion,一。5。一。:5饭鉴目生方向斌.，Ia也度偏差%(士S.0匡血饭面N21100阮22禅本长日.盯力平行饭面N)700裸A长a板坯偏袭方向与样本长度方向平行时试样侣翻示t圈皿类创花饭物理力学性能扮标万‘且).公你甲度Q9丁顶1」单位51313~2>20-2.曲妞度316.0316.0214.0"52-12.D2>1302.0一寻内绪合聋度30.6030.3530.30>D.21130.20试协1试呀，世吸水厚度阵胀草MP.G一Sg心欢沼含水率110，土砰离甲盛释故t630岁mog//c1m006I日密崖0.50--0.85岔度臼苹‘本5012兰裸本长弹性段t>2.5%W年幽长.tq_-w--wnr"}$C.-fi-v}二二__一-全卫oo一二b板坯翎装方向与样率长艇方向垂度时。A祥侣侧示盆图‘千竹恨目一四}3刊。图1刨花板试样制作图850 5.12.2刨花板根据板坯铺装方向不同，分别按图1中民5}24测量长度和宽度时，游标卡尺应缓慢地卡在试件a、b样本锯割三块试样，并注明试样号码，上、下表面和板上，卡尺与试件平面的央角约成450,见图3边位赴。每块试样按图z和表to规定锯割试件。5.1.2.5测量点的数量和位置，应根据5.2-5.9条规定测量,5126试件应置于标准气候室(空气相对湿度65%士5兀和a度2012"C)内(测定含水率和甲醛释放量除外)，直至达到恒重，即前后相隔24h两次称量所得结果，其差数不一得超过试件质蚤的。.1%视为恒重.}{;·u:tDmffnlkt试样在热压后is-su天内抽取.试件在离试样边缘sm=m「}、·卜‘二一.内截取尺寸为----试件钥完后立即进行气密包装.并在两小时内开始侧定VA甲盛，否.应!新制作试件.I}}召可{?书门丽②渔侧e类板弹性筷盆时，从每个试样上19作2个弹性椒盆试件.为此，州一当板序度犬于巧m“，时，试祥幅面为(2”十1。。)xI-十1W.若}板宽不够。边部试样可分别在样本两端锡创.③防曲强度试件必须标明怕艘方向和上下襄面.④睁曲强度、内结合强度弹性侣t试件中二少有一个试件在板边恨不11价.:创。513结果表示于i5.1_3.1每次测量的结果应表示如下厚度:精确至0.01..!长度和宽度:精确至。.lm.质量:精确至0.Dig.51.3.2确定试件的厚度、长度和宽度时，计算其算术平均值5.2密度的测定m2刨花板试件侧作圈5.2.1原理确定每一试件质量与其体积之比试件的尺寸、胜t及纽号襄105.2.2仪器巨1丽5.2.2.1千分尺，精度0.olmm.圈试项目吧m,r1oftWI各注一个5.2.2.2游标卡尺，精度。.lm.,密度、含水率ioo又101上‘{①I一+试开上阅时一应，，一合水.5.2-2.3天平，感量0.Die.长is+so.巨不5.2.3方法.曲吸度l2②‘—板公称厚度小于，的.盆so5.2.3门试件在标准气候条件下放至恒重.仲性棋t长姗十‘a,fss石www.bzfxw.com⑧s...板公称厚度内结合肠度50x5s}③5.2-3.2称量每一试件质爱，精确至o.Die.衰面幼合妞度soxso}3_④}5.2-3.3按图4测试件上的四个圆处的厚度值，精确至吸农厚度.庄率2s义zs{}⑤一0.olmm。试件厚度为四点厚度的算术平均值，精确至板厚7.m时，支承辘和加荷辊直径为30士田12卡具(一)示惫图854 鬃「一件一州井一日甘日一刑且下||L引别1|1.es日日日一一一习闯}!}际:一图1刁饭面握眼钉力示意图593.7测试试件板边握螺钉力时，在试件长边厚度中心线上距端部40mm处(共两处)测定(见图1引。导孔及拧入深度同5936条。图曰忆具(二)示惫图匕图16板边握姗钉力示窟图593.8拧进螺钉后，应立即进行拔钉试验。长具对准试骏机中心，卡具‘三)和试件接触的表面与试验机拉伸中心线垂直.木螺钉与试验机拉伸中心线对正，见图11。拔钉速度控制在15mm/m，左右。螺钉拔出时的最大力即为握螺钉力，读数梢确至10N。注:木.钉不得皿复便用.www.bzfxw.com5.9.礴结果表示5.9.41每一试件的握缘钉力系拔出燎钉的最大拉力.5.9.4.2分别计算一张板的板面握螺钉力的算术平均值和板边握螺钉力的算术平均值(平行和垂直铺装方向一起计图14卡其(三)示愈图算)，精确至IN592.3台钻.5.10甲醛释放量的测定5.93方法5.10门原理5.9.3.1握蛛钉力分为两类螺钉垂直于刨花板板面和平穿孔法测定刨花板释放甲醛荃于下面两个步骤:行于汹花板板面.平行于板面又分平行和垂直板坯铺装方向第一步穿孔萃取—把游离甲醛从板材中全部分离出来，它分为两个过程.首先将溶剂甲苯与试件共热，通过液两种5.5.3.2板面握螺钉力试件厚度必须大于25mm，不足时一固萃取使甲醛从板材中溶解出来，然后将溶有甲醛的甲笨可用多个试件胶合成一件通过穿孔器与水进行液一液萃取，把甲醛转溶于水中。5.93.3板边握螺钉力试件厚度小于16mm者不作板边第二步将溶有甲醛的水溶液用碘量法加以定量握螺订力测试。厚度大干或等于16mm并小于25mm者三块在氢氧化钠溶液中。甲醛能被氧化成甲酸，进一步再生胶接为一件，厚度大于或等于25mm者直接取为试件成甲酸钠.在酸性溶液中又还原成碘，这过盘的碘则用硫代5〕3月试件(或由几个试件胶合在一起的试件)在标准硫酸钠回滴。反应如下:气候条件下放至恒重1山ZNaOll~Nalo+Nal+H.05刁.35测试握螺钉力采用GB100中规定的4x4。木螺CHO+Na10+NaOH一~HCOONa+Nal+H:0钊Na10+Nal+H之50~Na己50吸+1雪+1于之05〕.3.6测试板面握螺钉力时，在试件长度方向中心线中1+ZNa:503一卜ZNal+NaS()点及平两端钊，，处〔见图仆)，先用必3mm钻头钻导孔，导5102仪器与设备孔深勺]4mm。再拧入木螺钉，拧入深度19mm、钻导孔及拧5.10.2飞穿孔萃取仪，包括四个部分，见图17入木螺钉必须注意保持和板面垂直。a.标准磨口圆底烧瓶，1o00mL，用以加热试件与溶剂进855标准分享网www.bzfxw.com免费下载 以标准‘飞肠巨1吸班比用戚.三厂州与，.咨5砂芯泣版交孩扭针饰咫仲之了八.处肥村1-1几内陵约创、平甩的开性在尽月份19的弃孔.14114/的筑7燕}}"I-}HF4IWrtnIR51i.a0sZla}.I一L阳呢帆月淆困~沙门2成期j朋旅.0际血11一下白.分礴.帕钩!ex几饭晓，9广，2}厂，咭盆t用t偏官叭.针内闭砚『1{卜胜nz2，r，2吐派J了朋叨勺L早主}砚侣几卞限贾.让.⋯礼.硫⋯图17侧定甲砚释放f的穿孔草取仪部}d3行液固萃取.5.10.32试荆6奉取管，具有边管〔包以石棉绳)与小虹吸管，中间甲苯(CH.)分析纯放t穿孔器进行液一液穿孔萃取.碘化钾(KI)分析纯.t.冷凝器，通过一个大小接头与萃取管联结，可促成甲重格酸钾(K,Cr,O,)优级纯醛一甲苯气体冷却液化与回流，硫代硫暇钠(Ne,S,O,·5H,0)分析纯。d.掖封lkf.包括900$头，小直管防虹吸球与三角烧族化汞(HgL)分析纯.瓶，防止甲醛气体逸出的虹吸装St.无水破酸钠(Ne,CO,)分析纯.5.10.2.2套式恒沮器，宜加热的1000.L圈底烧瓶，功率硫酸(H,SO,)P=1.849/mL，分析纯.300W，可调沮度范围为50^-200"C.盐酸(HCOp=1.19/.L。分析纯.5.10.2.3天平里暇化钠(NaOH)分析纯.二感f为0.olg称f范围0-1o0g.碘(1,)分析纯.b-lot为。·1g,称l&910--1008,可溶性淀粉分析纯.5.10-2.4水银温度计，0-200"C.5.10-3.3溶液配制5.10-2.5电热鼓风箱，控沮器灵敬度士11r，最高温度a.硫酸(I,I)I取1体积硫酸在搅拌下理级侧入1体300"C.积蒸谊水中，挽匀，并冷却后放t在细口瓶中.5.10.26玻瑞器皿www.bzfxw.comb.氢权化钠(lmol/L)称取409里暇化钠溶于600.L新成价瓶，500.L,4^.10只.煮沸而后冷却的燕栩水中，待全部溶解后加燕馏水至单标线移液管，25.56,100.L,各4支。1000mL摘于小口豆料瓶中徐色酸式润定管，50.L,2支，c.淀粉指示荆(0-5线)称取1.可溶性淀粉，加人10.L徐色碱式摘定管，50.L,2支.燕馏水中，搅拌下注入200mL沸水中，再徽沸2min,放t待f筒，10,20.100,250,1000.L,各4支.用(此试剂使用苗配侧)。千澡器，直径为20-24-,2支.d班代碗暇钠c(1.,5,00O.Im-I/L标准箱液.表面皿，直径为12^.15-.10片。配侧在St0.1g的天平上称取269硫代班艘钠于容2瓶，1000,2000-L.各4只.500mL烧杯中，加入断盘沸并已冷却的戴翻水至宪全洛解徐色容f瓶。工o00mL,4只后，加人。.059碳酸钠(防止分解)及。.Olg琪化汞(防止侥杯，100,200,500,1000.L，各6只.发母)，然后再用新狱并已冷却的燕翻水稀释成1L，盛于棕色徐色细口瓶。1000mL,4只.细口瓶中，摇匀，静1E8-10天再进行标定.滴瓶，125mL，4只.标定精确称取在120℃下供$tiit的!格酸钾玻瑞研体，直径10--12cm.1只.(K,Cr,O,)0.log-0.156f于500mL砚价瓶中，加25mL燕5.10-2.7小口塑料瓶，500,1000.L,各4只.翻水，摇动使之洛解，再加2g碘化钾及S.L盆酸(P=1.198/5.10.3方法mL)，立即塞上瓶塞，液封瓶口，摇匀于暗处放flomin,再510.3门仪器校脸加热馏水150.L.用待标定的硫代硫酸钠油定到呈草绿色，先将仪器如图17所示安装，并固定在铁座上，烧瓶加热加入淀粉指示剂3mL,继续滴定至突变为亮绿色为止。记下可用套式恒沮器加热。将500.L甲笨加入1000.L具标准居硫代硫暇钠用JRV.口圈底烧瓶中，另将100mL甲苯及1000.L燕馏水加入苯取琦什研曲仙标准堆清的浓度(..1/L),由式(14)计算:管内，然后开始燕馏.调节加热器，使回流速度保持为炼分c(Na,5,0,)_(14)1V000X49.04一V义0.04904钟30m1"C7流时萃取管中液体温度不得超过40"C，若温度超过40"C,必须采取降温措施，以保证甲胜在水中的落解856 将容t瓶用燕馏水稀释到刻度，若有少量甲苯混人，可式中‘cNn,S,O,>硫代硫酸钠标准溶液的浓度，mol/L:用滴管吸除后再定容、摇匀，待定量.V硫代硫酸钠滴定耗用量，.L在萃取过程中若有诵气或停电间断，此项试验须重新进f一重铭酸钾质量，，;行69.04-重。。钾(音K,C,,O)，尔质量·试验用过的甲苯属易燃品应妥善处理，有条件可重蒸脱e硫代硫酸钠(N.,S,O)0.Olmol/L标准溶液.水而使用.配制用巳知moi/L库尔质A的硫代硫酸钠标准溶液5.10.3.4.2甲醛定最操作按公式.V.=,,V.计算出需用多少体积的。.Imol/L硫从2000mL容量瓶中，准确吸取100.L萃取液v:于代硫酸钠标准溶液去稀释(保留小数点后二位)，然后精确地500.L碘f瓶中，从滴定管中精确加入。.Olmol/L碘标准溶从滴定管中放出由计算所得的0.lmol/L硫代硫酸钠标准溶液50.L，立刻倒人lmol/L氢敏化钠溶液20.L.加塞液封液体积〔精确至0.01mL)干IL容量瓶中，并加水稀释到刻摇匀，静里暗处15mm,取出井加入1:1硫酸IO.L,即以度，摇匀.0.Olmol/L硫代硫酸钠滴定到棕色褪尽至淡黄色，加。5%标定由于。.imol/L硫代硫暇钠标准溶液是经标定的淀粉指示剂1.L,继续滴定到溶液变成无色为止。记录并粉确月释的，所以可达到0.Olmol儿的要求浓度.毋须再0.Olmol/L硫代硫酸钠标准液的用$v。与此同时A取加标定IOOmL热馏水代替试液于碘价瓶中用同样方法进行空白试f.峨c〔告:)0.1mol/L标准溶液.验，并记录。Olmol/L硫代硫酸钠标准液的用量V-每种吸收液须滴定两次，平行测定结果所用的0.Olmol/L硫代硫酸配胡在感*0.Ig的天平上称取映13g及成化钾30g,同2于洗净的玻确研钵内.加少f燕抽水磨至映完全溶解.也钠标准液的f，相差不得超过0.25mL,否则箱重新吸样滴可以将成化钾溶于少t燕馏水中，然后在不断拢拌下加入碘，定.若板材中甲陇释放t高，则浦定时吸取的萃取样液的用使其完g溶解后转移入IL的棕色容f瓶中，用燕偏水稀释量可以减半，但须加燕抽水补充到100mL进行滴定.到刻度，摇匀，储存于暗处.5_10-3.5含水率侧定。·〔告I,)0.Olmol/L$YAVAF.在侧定甲醛释放量的同时必须将余下试件进行渊定其含配制用移液管吸取。lmol/L碘溶液100.1于1L棕水率.在感量0.olg的天平上称取50g试件两份.色容t瓶中加水稀释列侧度，摇匀，储存于暗处.5.10.4结果表示标定此溶液不作预先标定.使用时，借助与试液同时5.10.4.1侧定甲醛释放k时试件的绝千质t,按式进行的空白试脸以0.Olmol/L硫代硫映钠标准溶液标定之。(15)计算，精确至。.19。5.1034操作100材。5.103.4.1萃取操作材=(15)100+H关L萃取管底部的活塞，加人IL燕佣水，同时加入式中M,—侧定甲醛释放量时的试件绝干质量，9l00mL燕馏水于有液封装盆的三角烧瓶中。倒入600mL甲Mo-测定甲醛释放A时称取的试件质量，g苯于圆底烧瓶中，井加入105-110g的试件，精确至0.Olgwww.bzfxw.comH-一试件的含水率(Mo)一安装妥当，保证每个接口紧密而不翻气，可涂上凡士5.10.4.2甲醛释放量按式(16)计算，精确J}0.lmg林或“活塞油脂”，开好冷却水即行加热，使甲苯沸肠开始回(V。一V.)x‘x15x1000xloo流，记下第一有甲笨冷却下来的准确时间，继续回流2h。在1000V,此期间保持每分钟30.L恒定回流速度，这样，一可以防止液M,x2000封三角板中的水虹吸回到萃取管中，二可以使穿孔器中的甲(V,一V,)苯液柱保持一定高度，使冷握下来的带有甲酸的甲苯从穿孔XcX3义10"(16)材，XV,器的底部穿孔而出并溶人水中。甲苯因比重小于1,浮到水面式中E,—每Ioog试件释放甲醛奄克数，mg/l00g,之上，并通过萃取管的小虹吸管而返回到烧瓶中继续其滚一M,-洲定甲醛释放f的试件绝干质It,g,固萃取到Zh为止.V,油定时取用甲酸萃取液的体积，.L,在整个加热萃取过程中，均须有专人看管以免发生意外V.-滴定试液所耗用的硫代硫酸钠标准溶液的事故.贵，.L;在萃取结束时，移开加热始，让仪器迅速冷却，此时三V.-清定空白液所耗用的硫代硫欣钠标准溶液的角瓶中的液封水会通过冷凝管回到苹取管中，起到了洗涤仪t,mL,器上半部的作用.‘—硫代硫酸钠标准溶液的浓度，mol/L萃取管的水面不能超过图17所示的最高水位线，以免甲15甲。(合CH,O卑尔质*,g/-L.醛吸收水溶液通过小虹吸管进入烧瓶.为了防止上述现象，可将萃取管中吸收液转移一部分入2000mL容t瓶，再向帷形5.10-4.3每张板的甲陇释放t，二次试件测定结果的算瓶加).20O.L热馏水，直到此系统中压力达到平衡。术平均值.升启萃取管底部的活塞，将甲醛吸收液全部转到5.10-4.4本试验记录，见附录B(补充件)2000.L容量瓶中。再加入两份200.L蒸佃水到三角烧瓶5.11检验报告中，并让它虹吸回流到萃取管中。合井转移到2000mL容量瓶检验报告应包括下列内容:中。二板的类型和鉴别板必须的全部详细惰况857标准分享网www.bzfxw.com免费下载 b检验洁果642工厂对板物理力学性能进行白检时，样本数可为每c检验时含水率;班1张d侧试浓据的标准65成品入库或拨交批刨花板时，应进行外观质量、规格尺寸、物理力学性能检验样品应从拨交批中陇机抽取。全6检验规则部检验项目合格时，判定该批产品为合格批。否则为不合格6气生产厂应保证其成品打合标准规定，逐张评等66如需方要求对拨交的刨花板进行检验时，则必须从发62外观质量检验货之日起三个月内向供方提出，并请法定检验单位按刨花板外观质童按4.1.7规定检验，并按表1采用二次正常检标准进行检验查抽样方案，其检查水平为1，以AQL二峨.0对徉本，1进行6.了刨花板以立方米为训垦单位(允许偏差不计算在内)检验。不合格品数禹《态时接收，叭》凡时拒收。若人<成批拨交时，计最应精确至。们mj。测算单张刨花板时应梢试.悦。3标液初度一1丫t一_vas,u,标派实用__}I一「汽生产日期____试验日期相隔日期c计育板厚__--一mm密度kg/."胶种____一-膝尔比U，F0勺0100胶中(-CFLO%施胶徽(干胶厂千刨花)6,:(Vo!f00丫二_l",1BZ含7r率700015Vx一I1式号(Vo二M.XV,、·、3X"J10,B1飞皿一样重皿f1;样FJ(,.,)附录C皿一干样重刨花板术语‘参考件)C1A类刨花板皿7U该类刨花板为家具室内装修等一般用途刨花板.干样重(，)CZB类刨花板该类刨花板为非结构建筑用刨花板含水率月(%)100C3施加胶料、未施加胶料B3甲醛释放最施加胶没指施加膝醛树脂胶、蛋白质胶等胶钻剂e.}取干试件折算未施加胶料指不施加脉酸树脂胶、蛋白质胶等胶粘剂.似样十皿重采用水V}等材料。皿渡萃取用试件质量(Me)附加说明本标准由中华人民共和国林业部提出。甲盛释放量侧定所用试件折成干样重(M)=本标准由中国林业科学研究院木材工业研究所归}」。h滴定记录本标准由中国林业科学研究院木材工业研究所负贵起草甲履萃取液总量2000.L本标准主要起草人陈士英、曹志强、吴俊辞、王明光、陈超、滴定用甲醛萃取液体积V一_____www.bzfxw.comml.赵凤峨·(爹11)标液浓度一0.Olmol/L859标准分享网www.bzfxw.com免费下载'
