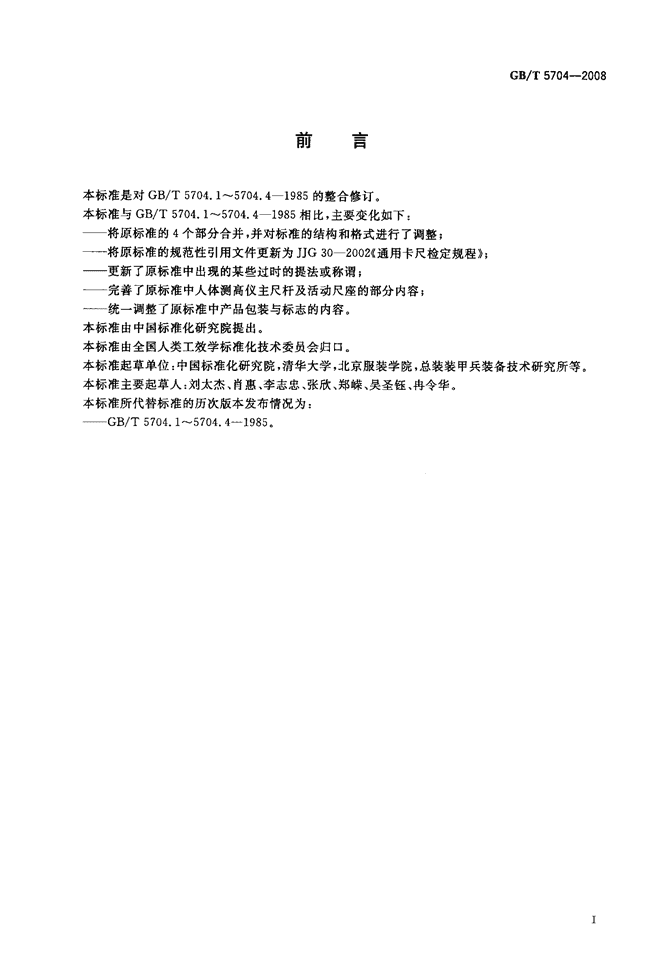

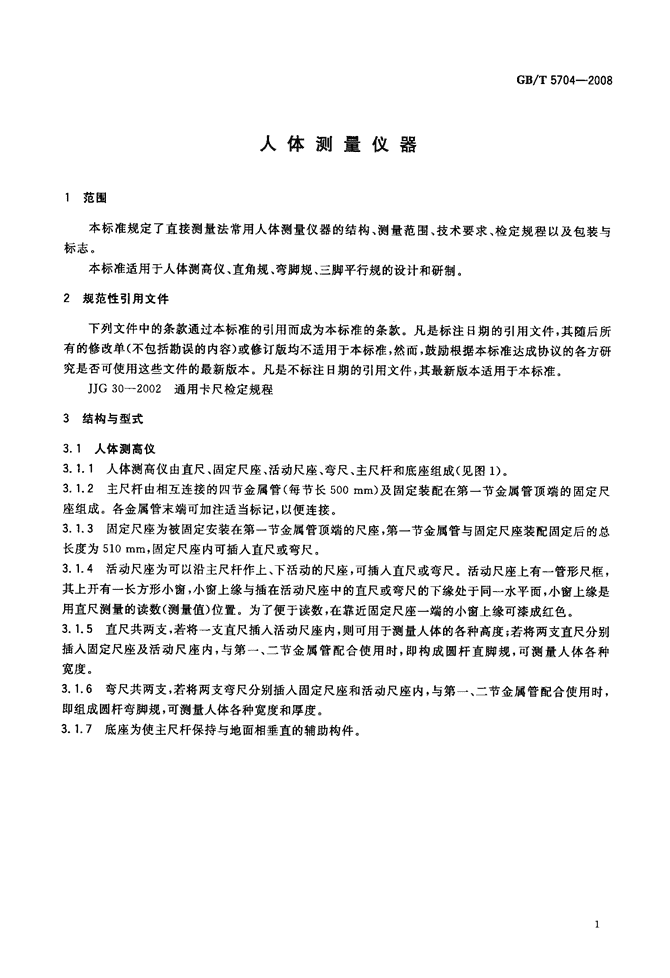

'ICS13．180A25囝雪中华人民共和国国家标准GB／T5704--2008代替GB／T5704．I～5704．419852008—07—16发布人体测量仪器Measuringinstrumentsforanthropometry2009—01—01实施中华人民共和国国家质量监督检验检中国国家标准化管理委发布局会勰员 刖昌GB／T5704--2008本标准是对GB／T5704．1～5704．41985的整合修订。本标准与GB／T5704．1～5704．41985相比，主要变化如下：——将原标准的4个部分合并，并对标准的结构和格式进行了调整；——将原标准的规范性引用文件更新为JJG302002《通用卡尺检定规程》；——更新了原标准中出现的某些过时的提法或称谓；——完善了原标准中人体测高仪主尺杆及活动尺座的部分内容}——统一调整了原标准中产品包装与标志的内容。本标准由中国标准化研究院提出。本标准由全国人类工效学标准化技术委员会归口。本标准起草单位：中国标准化研究院，清华大学，北京服装学院，总装装甲兵装备技术研究所等。本标准主要起草人：刘太杰、肖惠、李志忠、张欣、郑嵘、吴圣钰、冉令华。本标准所代替标准的历次版本发布情况为：——GB／T5704．1～5704．4—1985。 1范围人体测量仪器GB／T5704--2008本标准规定了直接测量法常用人体测量仪器的结构、测量范围、技术要求、检定规程以及包装与标志。本标准适用于人体测高仪、直角规、弯脚规、三脚平行规的设计和研制。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是标注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不标注日期的引用文件，其最新版本适用于本标准。JJG30一2002通用卡尺检定规程3结构与型式3．1人体测高仪3．1．1人体测高仪由直尺、固定尺座、活动尺座、弯尺、主尺杆和底座组成(见图1)。3．1．2主尺杆由相互连接的四节金属管(每节长500mm)及固定装配在第一节金属管顶端的固定尺座组成。各金属管末端可加注适当标记，以便连接。3．1．3固定尺座为被固定安装在第一节金属管顶端的尺座，第一节金属管与固定尺座装配固定后的总长度为510mm，固定尺座内可插入直尺或弯尺。3．1．4活动尺座为可以沿主尺杆作上、下活动的尺座，可插入直尺或弯尺。活动尺座上有一管形尺框，其上开有一长方形小窗，小窗上缘与插在活动尺座中的直尺或弯尺的下缘处于同一水平面，小窗上缘是用直尺测量的读数(测量值)位置。为了便于读数，在靠近固定尺座一端的小窗上缘可漆成红色。3．1．5直尺共两支，若将一支直尺插入活动尺座内，则可用于测量人体的各种高度；若将两支直尺分别插入固定尺座及活动尺座内，与第一、二节金属管配合使用时，即构成圆杆直脚规，可测量人体各种宽度。3．1．6弯尺共两支，若将两支弯尺分别插入固定尺座和活动尺座内，与第一、二节金属管配合使用时，即组成圆杆弯脚规，可测量人体各种宽度和厚度。3．1．7底座为使主尺杆保持与地面相垂直的辅助构件。 GB／T5704--20082!j，，l!—＼I，jil／Iji——一一』、厂日过兰L／堇}9萤g萤9}呈9堇州j呈m：』}s莹’重15：蚕5：耋19f垂“‘萤_11*重l“l{l：旨jj、壤量”I堡呈o】隧蚤99陲}”壤圣9T；I雪”兰95：L：}52i51：野手49＼、．：／蓍、：}“／／厂7＼＼1——直尺；2——固定尺座3——管型尺框4——活动尺座5——弯尺；6——主尺杆；7——底座。图1人体测高仪示意图 GB／T5704--20083．2直脚规3．2．1直脚规由固定直脚、活动直脚、主尺和尺框等组成。3．2．2直脚规根据有、无游标读数分为两种型式。I型无游标读数，Ⅱ型有游标读数。I型直脚规又根据测量范围不同，分为IA及IB型两种。直脚规结构、型式见图2和表1。1——固定直脚2——活动直脚3——尺框；4一一主尺。图2直脚规示意图表1直脚规主要参数单位为毫米型式测量范围分度值分辨力IAo～2001o．1IBo--25010．1Ⅱo～2000．1o．1注：分辨力适用于带数字显示的直脚规。3．3弯脚规3．3．1弯脚规的型式按量脚的端部形状的不同分为椭圆体型(I型)、椰尖端型(Ⅱ型)两种，示意图见图3。其测量范围均为omm～300mm。3．3．2弯脚规的分度值为1mm。 GB／T5704--20081——弯脚2——主尺3——尺框图3弯脚规示意图3．4三脚平行规3．4．1三脚平行规的型式，按量脚形状的不同，分为I型(直角型)和Ⅱ型(弯脚型)两种(图4和图5)其测量范围和游标分度值应符合表2的规定。4 GB／T5704--2008——／；：一。。l2一三347、墨＼fr-茎‰扭、、堕1f阿；-三。I、。I}墨n|1|{。‰。；‰。‰。i⋯m氘m‰m‰。‰。‰赢⋯搞㈣I赫斧{L阻蝰目重厂＼_至呈茎_至』逗{堕／1——固定量脚；2——竖尺；3——活动尺框54——主尺；5——尺框；6——活动量脚。图4I型三脚平行规示意图1——固定量脚2——竖尺；3——活动尺框4——主尺；5——尺框；6——活动量脚图5Ⅱ型三脚平行规示意图5 GB／T5704--2008表2三脚平行规主要参数单位为毫米主尺竖尺型式测量范围分度值测量范围分度值Io～220o．1—50～50o．1Ⅱo～220o．1—50～50o．14技术要求4．1一般要求4．1．1人体测量仪表面不应有缺损或锈蚀，刻线应清晰、均匀。4．1．2尺框在主尺杆上移动时应平稳、灵活，移动到任意位置时，尺框与主尺杆不应有晃动现象。直尺或弯尺在尺座内移动也应平稳、灵活，移动到任意位置时不应有晃动现象。4．2人体测高仪4．2．1人体测高仪材质为不锈钢(表面应抛光处理)或黄铜(喷砂镀铬)。4．2．2人体测高仪的标记宽度为0．08mm～o．20mril，标记宽度差为0．05mm。4．2．3主尺杆总长为20101Tim，金属管相互连接时，间隙允差应不大于0．03mm。4．2．4主尺杆上有两列刻线：主刻线位于固定尺座的一侧(见图1)，自第四节金属管的末端起始，测量范围为0mm～19961Tim，测量读数为1Inlll；辅助刻线位于固定尺座侧的第一、二节金属管的另一侧，刻线自第一节金属管的顶端起始，测量范围为0mm～1000mill，分度值为1ITIrrl。主尺杆第一、二节上两面刻线错位应不大于0．01mill。测量面硬度应不低于32HRC。4．2．5直尺总长为280mm，宽10nlrll，弯尺自弯尺圆端至另一端的总长为280ITlm。直尺上的刻线自30IIIill刻至250mm，弯尺上的刻线自150mm刻至250mm，分度值均为1mm。4．2．6直尺和弯尺测量面硬度不低于40HRC，它们两端25illm处的表面硬度不低于32HRC。4．2．7固定尺座或活动尺座与主尺杆的垂直度误差应不大于25／Lm。4．2．8当移动活动尺座至与固定尺座手感接触时，两直尺测量面间隙应在4ram土0．01inm范围内。4．2．9管形尺框小窗上缘与主尺杆的垂直度误差应不大于5p-m；管形尺框小窗上缘应与直尺下缘平齐，两者错位应不大于0．11111TI。4．2．10底座与主尺杆(全长)的垂直度误差应不大于2mm。4．3直脚规4．3．1直脚规的主尺为不锈钢(表面应抛光处理)或黄铜(喷砂镀铬)，两面刻线，尺身两面同一刻度的错位不大于0．01mm，尺身刻度表面硬度应不低于32HRC。4．3．2I型直脚规的尺框上开有一减轻槽；Ⅱ型直脚规的尺框上开有一个方形小窗，小窗的下边缘上刻有游标刻度，游标刻度表面至主尺刻度表面的距离应不大于0．25inm。直脚规两上量脚为刀口形，两下量脚为鸭嘴形。4．3．3直脚规的主要参数见表3。表3直脚规主要参数型式IAIBⅡ总长／mill258308258主尺宽度／mm12刻线范围／mm250300250标尺标记标记宽度／mm0．08～0．200．08～O．200．08～0．20标记宽度差／ram0．05O．05 表3(续)GB／T5704--2008型式IAIBⅡ固定量脚长／ram132量脚活动量脚长／ram132硬度／HRC≥40量脚测量面表面粗糙度／pmRa0．32平面度误差／pm5量脚与主尺的垂直度误差／pm124．3．4移动尺框使两量脚至手感接触时，无论尺框紧固与否，量脚测量面问的间隙应不大于0．01mm。4．3．5移动尺框使两量脚至手感接触时，Ⅱ型直脚规游标上的零刻线和尾线与其主尺相应刻线的重合度误差应符合下述规定：——零刻线重合度误差不大于土0．0tmm；——尾线重合度误差不大于±0．01mm。4．3．6活动量脚可拆下反装。4．4弯脚规4．4．1弯脚规的主尺材质为不锈钢(表面应抛光处理)或黄铜(喷砂镀铬)，主尺采用一面刻线，实际刻线距离为150mm，刻线范围0mm～300Illm。4．4．2弯脚规的主要参数见表4。表4弯脚规主要参数型式I、Ⅱ总长／ram180宽度／ram10标尺标记范围／taro0～300主尺标记宽度／mm0．08--0．20标记宽度差／ram0．05表面硬度／HRC≥32总长／Fm258弯脚表面硬度／HRC≥32表面粗糙度／“mRa0．324．4．3两弯脚厚度应相同。4．4．4尺框开口宽度应不挡住尺面刻线与数字。4．4．5移动尺框使两弯角端至手感接触时，尺框上的示数标线与主尺上的零刻线重合度误差应不大于0．1mm。4．5三脚平行规技术要求4．5．1主尺和竖尺的材质均采用碳钢或不锈钢，且均采用一面刻线。4．5．2三脚平行规的主要参数见表5。 GB／T5704--2008表5三脚平行规主要参数总长／mm330宽度／mm15主尺标尺标记范围／mm250表面硬度／HRC≥32总长／mm142刻线范围／mm一50～50竖尺表面硬度／HRC≥32与主尺的垂直度偏差／am≥20宽度／mmO．08～0．20刻线宽度差／mm0．05总长／mm81测量端硬度(范围25mm)／HRC≥40量脚测量面粗糙度／pmRa0．32平碾度误差／v-m5与主尺的垂直度误差／Fro124．5．3括动量脚的厚度与固定量脚相同。4．5．4移动I型三脚平行规的主尺尺框使两量脚测量面至手感接触时，无论主尺尺框紧固与否，两量脚测量面间的间隙应不大于0．01mm。4．5．5移动主尺尺框使两量脚测量面至手感接触时，主尺游标上的零刻线和尾线与主尺尺身相应刻线的重合度误差应符合下述规定：——零刻线的重合度误差不超过士0．01mm；——尾线的重合度误差不超过士0．03mm。4．5．6主尺或竖尺的游标刻线表面至主尺尺身刻线表面的距离均应不大于0．25ram。4．5．7三脚平行规的材质为不锈钢(表厦应抛光处理)或黄铜(喷砂镀铬)。5检定规程5．1外观及各部分连接的要求见4．1。5．2测高仪主尺杆示值误差：用五等量块，一级检验平板或一级平面平晶进行检验，检定点应不少于六个点均匀地分布在主尺杆刻线上，最大示值误差不超过0．5mm。5．3弯角规及三脚平行规主尺杆示值误差：用五等量块，一级检验平板或一级平面平晶进行检验，检定点应不少于三个点均匀地分布在主尺杆刻线上，最大示值误差不超过土o．1mm。5．4直脚规示值误差的检定按JJG30一2002进行。6标志与包装6．1人体测量仪上应标志：——制造厂名或商标；——出厂编号；——分度值。6．2人体测量仪包装盒上应标志：8 ——制造厂名或商标；——产品名称；——测量范围；——出厂日期。6．3人体测量仪应经防锈处理，并妥善包装。6．4人体测量仪应有产品合格证和使用说明书。GB／T5704--2008'
