GBT6100-1985棉纤维线密度试验方法中段称重法.pdf 4页

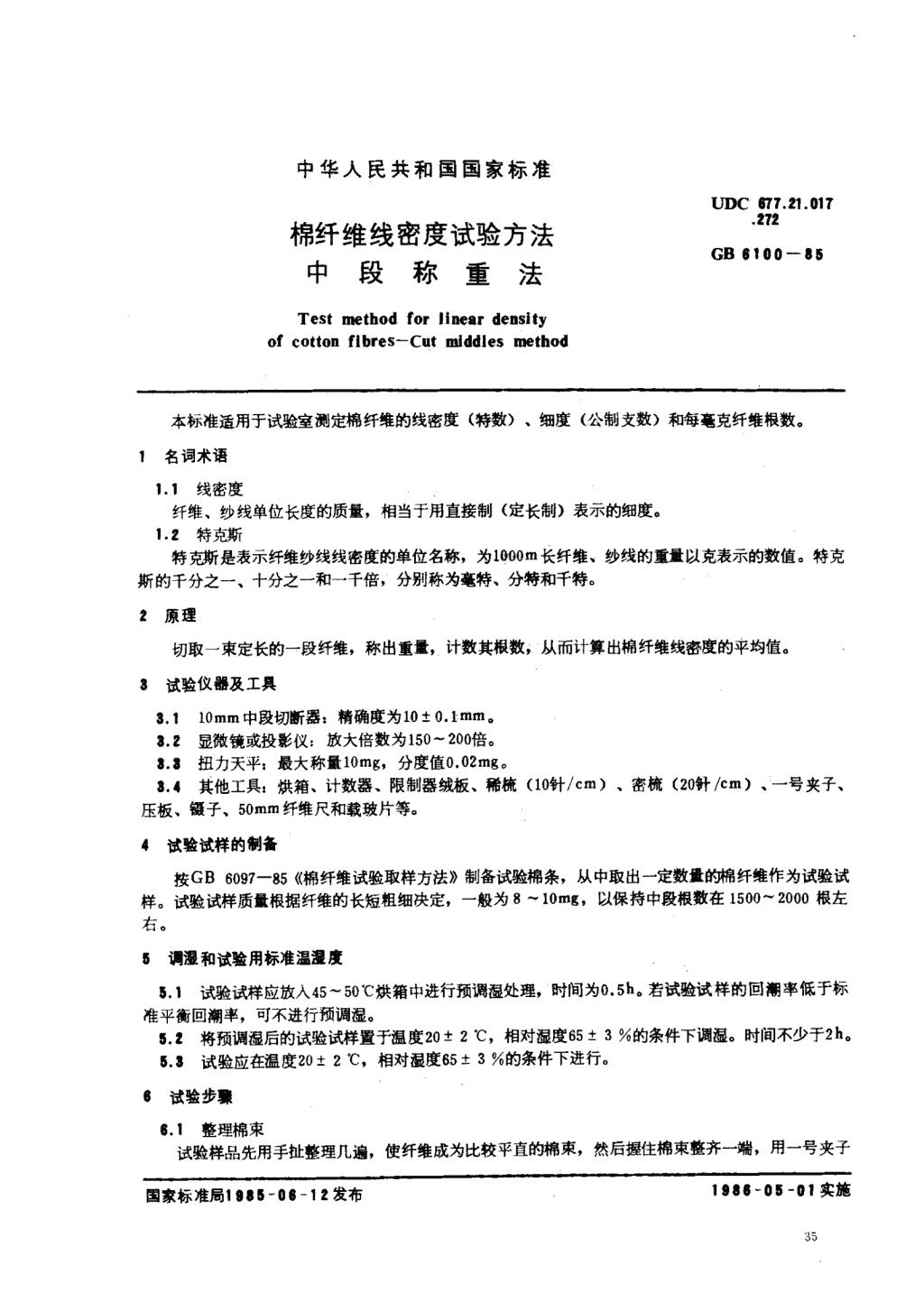

'中华人民共和国国家标准UDC盯7.21.017.2往棉纤维线密度试验方法G日5100一85中段称重法Testmethodforlineardensityofcottonfibres-Cutmiddlesmethod本标准适用于试验室测定棉纤维的线密度(特数)、细度(公制支数)和每毫克纤维根数。，名词术语1.1线密度纤维、纱线单位长度的质量，相当于用直接制(定长制)表示的细度。1.2特克斯特克斯是表示纤维纱线线密度的单位名称，为1000M长纤维、纱线的重最以克表示的数值。特克斯的千分之一、十分之一和一千倍，分别称为毫特、分特和千特。2原理切取一束定长的一段纤维，称出重盘，计数其根数，从而计算出棉纤维线密度的平均值。8试验仪器及工其3.110mm中段切断器:精确度为1010.1mm,8.2显微镜或投影仪:放大倍数为150一200倍。3.3扭力天平:最大称量1Omg，分度值。.02mg,8二其他工具:烘箱、计数器、限制器绒板、稀梳(10针/cm)、密梳(20$}/cM)、一号夹子、压板、镊子、50mm纤维尺和载玻片等。4试验试样的制备按GB6097-85《棉纤维试验取样方法》制备试验棉条，从中取出一定数里的棉纤维作为试验试样。试验试样质量根据纤维的长短粗细决定，一般为8一10mg，以保持中段根数在1500一2000根左右。。调湿和试验用标准温沮度5.1试验试样应放入45一50`C烘箱中进行预调湿处理，时间为0.5h,若试验试样的回潮率低于标准平衡回潮率，可不进行预调湿。5.之将预调湿后的试验试样置于温度20士2℃，相对湿度65士3%的条件下调湿。时间不少于2h。5.3试验应在温度20士2℃，相对湿度,Y.".土3%的条件下进行。.试验步蛛二1整理棉束试验样品先用手扯整理几遍，使纤维成为比较平直的棉束，然后握住棉束整齐一端，用一号夹子国家标准局1二5一0一，2发布I..一0‘一01实施 C日8100一.5从棉束尖端分层夹取纤维，依次将全部纤维移置于限制器绒板上，并反复移置两次，使纤维平行伸直成一端整齐的棉束，宽约5一6mm,二2梳理将上述整理好的棉束，从限制器绒板上夹起，然后用一号夹子夹住棉束整齐一端5一6mm处，先用稀梳后用密梳从棉束尖端开始，逐步靠近夹持线进行梳理，梳去棉束中的游离纤维。然后将棉束移置于另一夹子上，使整齐一端璐出于夹子外。根据棉花的类别不同，细绒棉梳去露出于夹子外的16mm及以下的短纤维，长绒棉梳去解出于夹子外的20mm及以下的短纤维。梳理方法如前所述。二忿切断将中段切断器夹板抬起，使上下夹板分开，然后将梳理好的棉束平放在中段切断器上下夹板中间且与切刀垂直。细绒棉的棉束，整齐端解出夹板外5mm，长绒棉的棉束，整齐端笼出夹板外7mm,棉束平放于下夹板上时，双手握持棉束两端，使纤维平行伸直，所受张力均匀，然后合上夹板，切断全部纤维。0.4称重二4.1称重以前，应按本试验方法第5.2条规定，将切断的全部纤维进行调湿处理。5.4.2用扭力天平称取棉束中段重量，精确至0.02mga:匕制片夹持中段棉束的一端，然后用镊子从另一端每次夹出若干根纤维，依次移置于涂有薄层甘油或水的载玻片上，纤维排列要均匀，一端要紧靠载玻片边缘。一块载玻片上可排两行，排完后用另一片载玻片盖上。⋯计数根数将排好纤维的载玻片放在150-200倍显徽镜或投影仪下计数，记下每片的纤维根数。但也可不经过制片，直接目测计算中段棉束的纤维根数。二7试验次数每根试验棉条测定两次，取平均值。两次测定结果的差值应符合第8章精密度的规定。7试脸结果计算7.1线密度计算阴lT,x106Lx”式中:T,—线密度，mtexym,—中段纤维质里，mg;L—切断纤维长度，L=lomm,”—纤维根数，根。7.2数字修约线密度的奄特值修约至整数。数字修约按GB1.1-81《标准化工作导则编写标准的一般规定》附录C(补充件)“数字修约规则”的规定进行。.精密度二1重复性用本标准的试验方法，对同一试验室样品，在相同条件下(同一试验室、同.操作者、同一设备和在短时间间隔内)所完成的两个单次试验，线密度结果之间差值的绝对值，在95概率水平下，应小于重复性r，值。r,值等于8.7mtex,用本标准的试验方法，对同一试脸棉条，制作两个试验试样，在相同条件下(同一试验室、同一操作者、同一设备和在短时间间隔内)进行试验，线密度结果之间差值的绝对值在95%概率水平下. CB8100一.5应小于重复性;2值。r2值等于6.3mtexa如果同一试验室内，对同一试验棉条，在重复性条件下试验的两个试验试样，试验结果差值的绝对值大于6.3mtex，则应增试一次。用格拉布斯(Grubbs)法对三个试验试样的试验结果进行异常值检验。若有异常值，以剔除异常值后余下的两个结果的平均值作为最终试验结果。若无异常值，则以临界值7.6mtex进行判断。若三个试验试样试验结果的极差小于此临界值，则以这三个结果的平均值作为最终试验结果;若大于此临界值，则继续增试一次，再用格拉布斯法对试验结果进行异常值检验，以剔除异常值后的所有结果的平均值作为最终试验结果。8.2再现性用本标准的试验方法，对于同一试验室样品，在不同的条件下(不同的试验室、不同的操作者和不司的设备)各完成一个单次试验，线密度结果之间差值的绝对值，在95%概率水平下，应小于再现性R值。R,值等于20.4mtexo用本标准的试验方法，对于同一试验棉条，在不同的条件下(不同的试验室、不同的操作者和不同的设备)制备单个试验试样进行试验，线密度结果之间差值的绝对值，在95%概率水平下，应小于再现性R2值。R2等于16.4mtex,若两试验室试验结果所包含的试验试样数各有两个，则这两个试验室试验结果之间差值的绝对值应小于15.8mtexo，试验报告试验报告包括试验结果，并写明批样来源，品级长度，品种，样品编号，试验日期和温、湿度等。试验报告单如下:棉纤维线密度试验报告单批样来源样品编号www.bzfxw.com品级长度一试验日斯’品种温、湿度、i}9i羚第一次第二次第三次第四次平均棉束中段重，mg棉束纤维根数，根l线密度，mtex复核试验员 C日stoo一.5附录A(参考件)A.1本标准在测定棉纤维线密度的同时，可以计算出纤维的公制支数{qtrg}值。计算公式如下:Lx”N.=.‘.⋯，二，.·.·一‘一，.一‘一(AI)式中:N,}-纤维公制支数，m/9.A.2本标准6.4.2改为“用扭力天平分别称取棉束中段和两端纤维的重量，精确至O.02mg"，则可同时计算出棉纤维的每毫克根数。计算公式如下:M=‘一二一一.‘.....⋯⋯，.⋯.⋯。⋯⋯。(A2)用1+mZ式中M—每毫克纤维的根数，根;m2—切断棉束两端的重量和，mg,A.8数字修约纤维公制支数修约至十位数，每毫克纤维根数修约至整数。数字修约方法按本标准了2条规定。www.bzfxw.com附加说明:本标准由国家标准局纤维检验ha提出。本标准由北京市纺织纤维检验所负责起草。本标准主要起草人段先圣。3s;'
