- 89.44 KB
- 2022-04-22 13:44:47 发布
- 1、本文档共5页,可阅读全部内容。
- 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
- 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
- 文档侵权举报电话:19940600175。

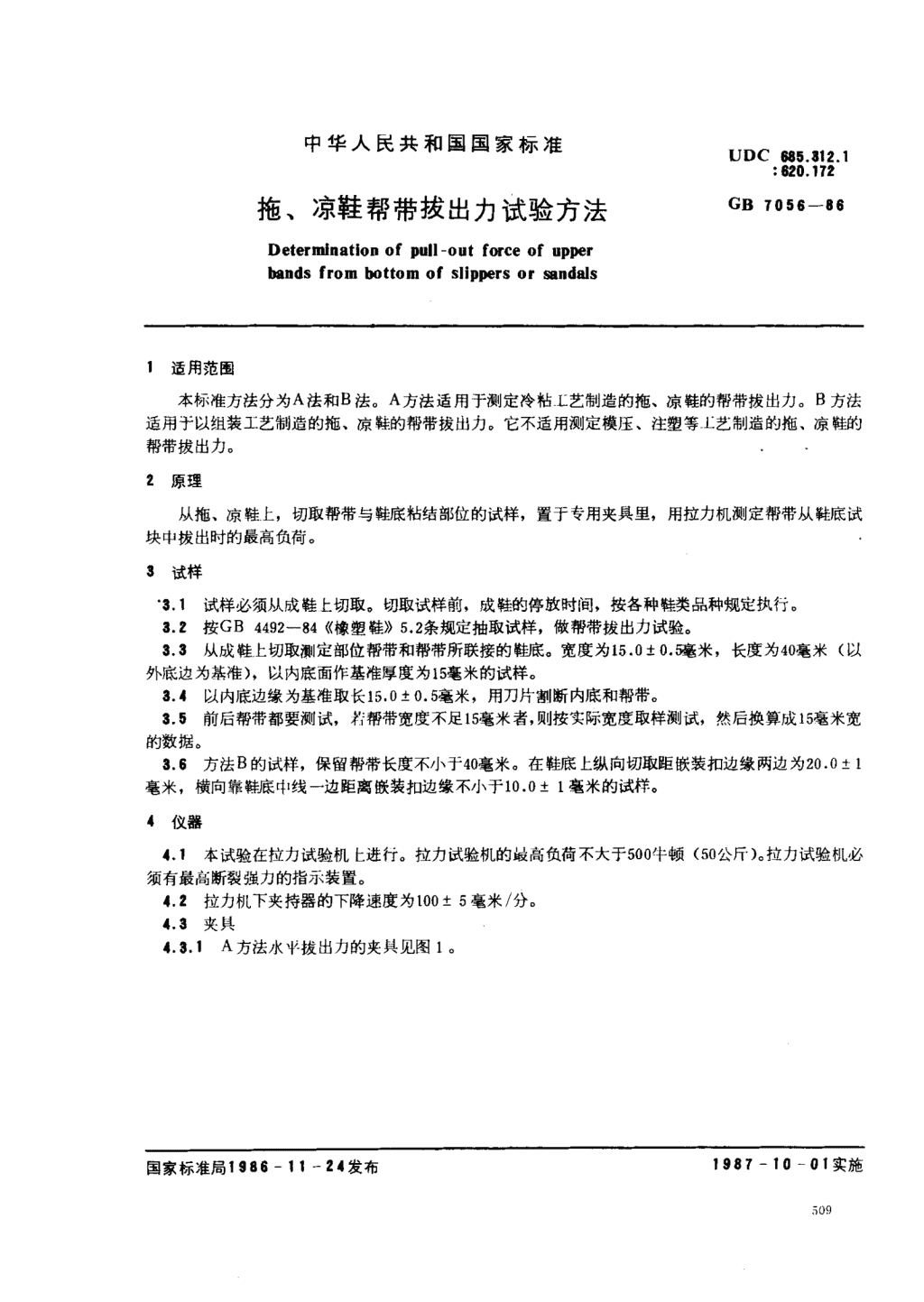

'中华人民共和国国家标准UDC665.312.1:肚0.172拖、凉鞋帮带拔出力试验方法GB7056一86Determinationofpull-outforceofupperbandsfrombottomofslippersorsandals1适用范围本标准方法分为A法和B法。A方法适用于测定冷枯L艺制造的拖、凉鞋的帮带拔出力。B方法适用于以组装工艺制造的拖、凉U.的帮带拔出力。它不适用测定模压、注塑等上艺制造的拖、凉鞋的帮带拔出力。2原理从拖、凉鞋上,切取帮带与鞋底粘结部位的试样,置于专用夹具里,用拉力机测定帮带从鞋底试块中拔出时的最高负荷。3试样"3.1试样必须从成鞋上切取。切取试样前,成鞋的停放时间,按各种鞋类品种规定执行。3.2按GB4492-84《橡塑鞋》5.2条规定抽取试样,做帮带拔出力试验。3.3从成鞋上切取测定部位帮带和帮带所联接的鞋底。宽度为15.010.淹米,长度为40毫米(以外底边为基准),以内底面作基准厚度为15毫米的试样。3.4以内底边缘为基准取长15.010.5毫米,用刀片割断内底和帮带。3.5前后帮带都要测试,若帮带宽度不足15毫米者,则按实际宽度取样测试,然后换算成15毫米宽的数据。3.‘方法B的试样,保留帮带长度不小于40毫米。在鞋底上纵向切取距嵌装扣边缘两边为20.0士1毫米,横向靠鞘庆中线一边距离嵌装扣边缘不小于10.011毫米的试样。4仪器4.1本试验在拉力试验机t进行。拉力试验机的最高负荷不大于500牛顿(50公斤)。拉力试验机必须有最高断裂强力的指示装置。4.2拉力机下夹持器的下降速度为100士5毫米/分。4.3夹具4.3.1A方法水平拔出力的夹具见图1。国家标准局1986一11一24发布1987一10一01实施

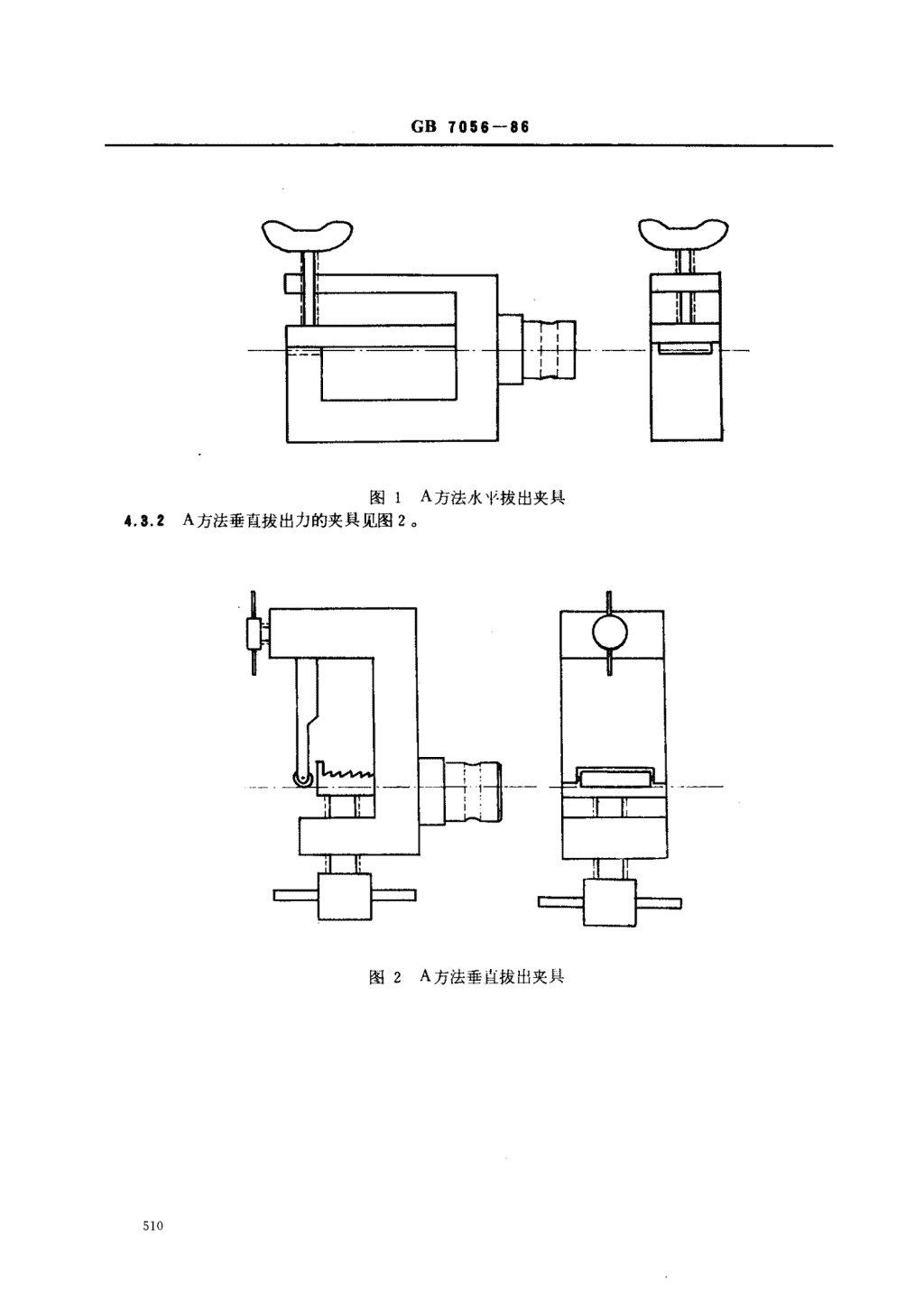

GB7056一8图1A方法水平拔出夹具4.8.2A方法垂直拔出力的夹具见图20图2A方法垂直拔出夹具510
GB7056一.I;4.3.3B方法拔出力夹具见图3。图3B方法拔出夹具5试验步骤5.1试样的停放时间和试验条件,按GB2491-82《橡胶试样停放和试验的标准温度、湿度及时间》执行。5.2用精度为0.5毫米的尺测量试样受试范围的长度和宽度。精确到0.5毫米。5.3调格试验机的零点,调整试验机下夹具的下降速度为1的士5毫米分。5.4带有试样的夹具装在下夹持器插孔内,帮带夹持在上夹持器内,驱动下夹持器,测定帮带拔出时的最高负荷。6试验结果6.1A方法帮带拔出力凡b为拔出时的最高负荷,牛顿(公斤)。6.2B方法嵌装扣的拔出力FKb为每一个嵌装扣拔出时的最高负荷,牛顿《公斤)。6.3以三个以上试样的算术平均值为测定的结果。7试验报告试验报告应包括卜列内容:试件(或成牡)的名称;ab.试件来源,c.帮带,底材和v合剂的名称
GB7056一6取样部位;拔出力,:一拔出状态;g。试验室温度和湿度;h.试验者、复核者;i.试验日期。附加说明:本标准由中华人民共和国化学上业部提出,由上海市胶鞋研究所归口。本标准由上海市胶鞋研究所负责起草。本标准主要起草人倪维钧、李云生、周城宝。'
您可能关注的文档
- GBT7043-1986硫化橡胶中金属含量的测定火焰原子吸收光谱法第二部分:铜含量的测定.pdf
- GBT7044-1993色素炭黑技术条件.pdf
- GBT7044-2013色素炭黑.pdf
- GBT7045-1993色素炭黑pH值的测定.pdf
- GBT7046-1995色素炭黑邻苯二甲酸二丁酯吸收值的测定.pdf
- GBT7048-1993色素炭黑黑度的测定.pdf
- GBT705-1989热轧六角钢和八角钢尺寸、外形、重量及允许偏差.pdf
- GBT7050-1993色素炭黑着色力的测定.pdf
- GBT7052-2012色素炭黑流动度的测定.pdf
- GBT706-2008热轧型钢.pdf
- GBT706-88热轧工字钢尺寸、外形、重量及允许偏差文件类型.pdf
- GBT7060-2008船用旋转电机基本技术要求.pdf
- GBT7061-1986船用低压开关设备和控制设备装置通用技术条件.pdf
- GBT7064-1996透平型同步电机技术要求.pdf
- GBT7064-2008隐极同步发电机技术要求.pdf
- GBT7080-1986电子元器件详细规范半导体集成电路CH2007型HTL四反相器.pdf
- GBT7081-1986电子元器件详细规范半导体集成电路CH2008型HTL双4输入与非门(可供认证用).pdf
- GBT7082-1986电子元器件详细规范半导体集成电路CH2009型HTL三3输入与非门.pdf
相关文档
- 施工规范CECS140-2002给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程
- 施工规范CECS141-2002给水排水工程埋地钢管管道结构设计规程
- 施工规范CECS142-2002给水排水工程埋地铸铁管管道结构设计规程
- 施工规范CECS143-2002给水排水工程埋地预制混凝土圆形管管道结构设计规程
- 施工规范CECS145-2002给水排水工程埋地矩形管管道结构设计规程
- 施工规范CECS190-2005给水排水工程埋地玻璃纤维增强塑料夹砂管管道结构设计规程
- cecs 140:2002 给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程(含条文说明)
- cecs 141:2002 给水排水工程埋地钢管管道结构设计规程 条文说明
- cecs 140:2002 给水排水工程埋地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程 条文说明
- cecs 142:2002 给水排水工程埋地铸铁管管道结构设计规程 条文说明
