GBT7250-1987灯头温升的测量方法.pdf 8页

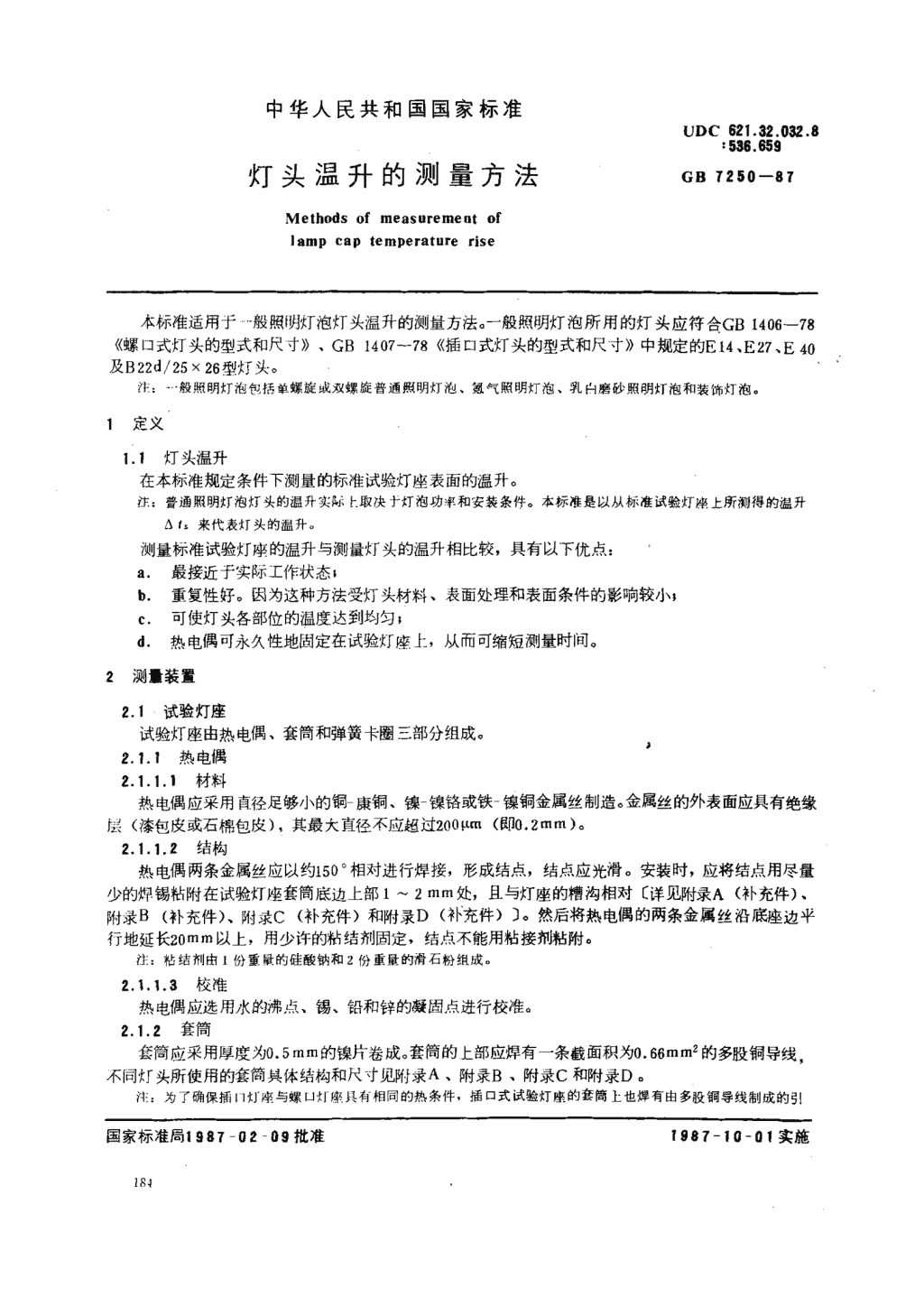

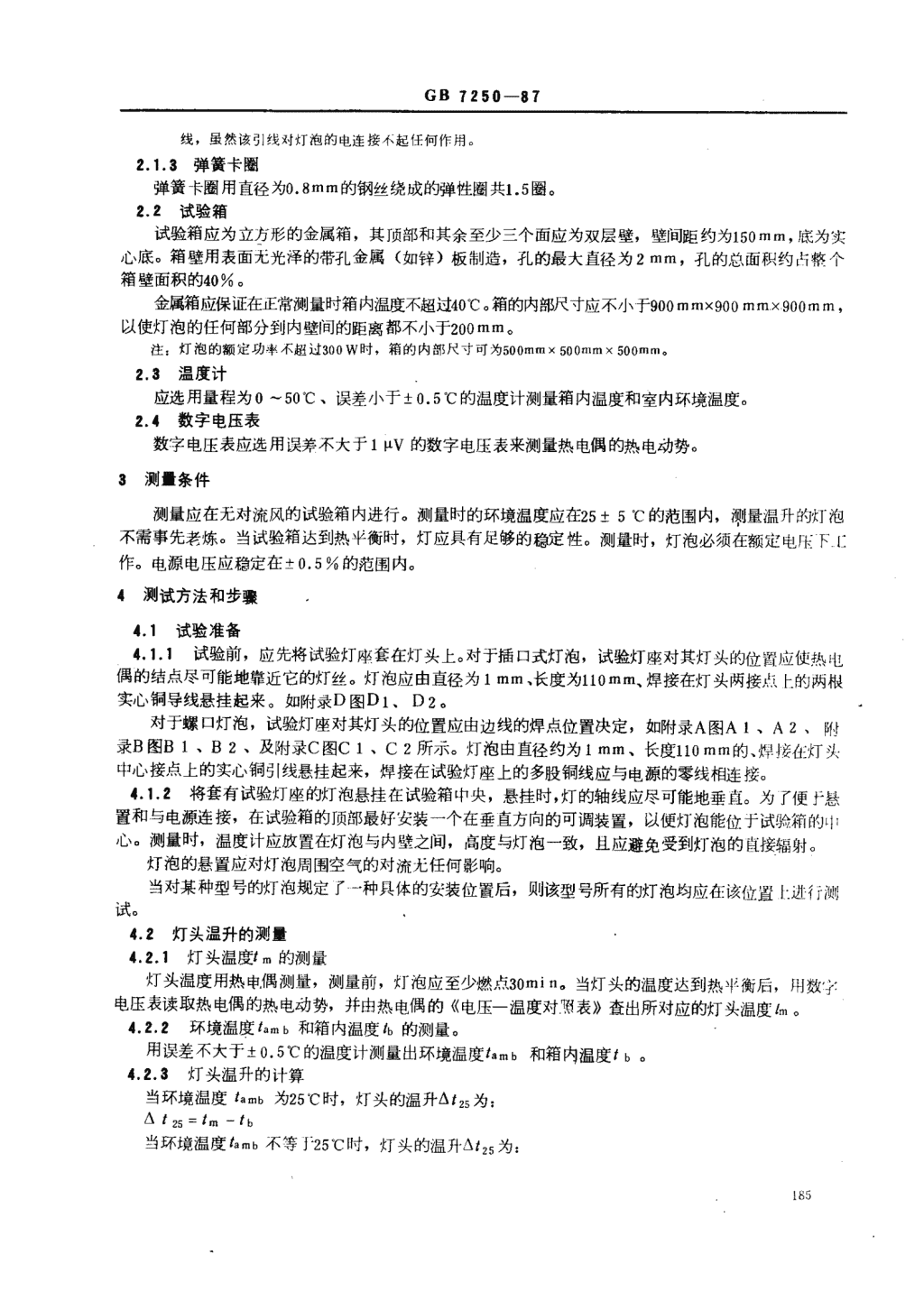

'中华人民共和国国家标准UDC621韶032.8t536659灯头温升的测量方法GB7250-87Methodsofmeasurementofampcaptemperaturerise本标准适用于一般照明灯泡灯头温升的测量方法。一般照明灯泡所用的灯头应符合GB1406-78《螺l:7式灯头的型式和尺寸》、GB1407-78《插C7式灯头的型式和尺寸》中规定的E14,E27,E40及B22d/25、26型灯头。Yt一般照明灯泡包括单螺旋或双螺旋普通照明灯泡、氢气照明灯泡、乳白磨砂照明灯泡和装饰灯泡。1定义1.节灯头温升在本标准规定条件下测量的标准试验灯座表面的温升。注:普通照明灯饱灯头的温升实际r.取决十灯泡功率和安装条件。本标准是以从标准试验灯座上所侧得的温升AI:来代表灯头的温升测量标准试验灯座的温升与测量灯头的温升相比较，具有以下优点:a最接近于实际工作状态。b.重复性好。因为这种方法受灯头材料、表面处理和表面条件的影响较小，c.可使灯头各部位的温度达到均匀;d热电偶可永久性地固定在试验灯摩上，从而可缩短测量时间。2测t装置2.1试验灯座试验灯座由热电偶、套筒和弹簧卡圈三部分组成。2.1.1热电偶2.1.1.1材料热电偶应采用直径足够小的铜一康铜、镍一镍铬或铁一镍铜金属丝制造。金属丝的外表面应具有绝缘层(漆包皮或石棉包皮)，其最大直径不应超过2001L-(即0.2-M).2.1.1.2结构热电偶两条金属丝应以约150。相对进行焊接，形成结点，结点应光滑。安装时，应将结点用尽量少的焊锡粘附在试验灯座套筒底边上部1一2mm处，且与灯座的糟沟相对〔详见附录A(补充件)、附录B(补充件)、附录C(补充件)和附录D(补充件)〕。然后将热电偶的两条金属丝沿底座边平行地延长即mm以上，用少许的粘结剂固定，结点不能用枯接剂粘附。社:枯结剂由1份重量的硅酸钠和2份重量的滑石粉组成。2.1.1.3校准热电偶应选用水的沸点、锡、铅和锌的凝固点进行校准。2.1.2套筒套筒应采用厚度为0.5mm的镍片卷成。套筒的上部应焊有一条截面积为0.66mm"的多股铜导线，不同灯头所使用的套筒具体结构和尺寸见附录A、附录B、附录C和附录Do泪:为了确保插n灯座与螺口灯座具有相同的热条件，插口式试验灯座的套筒上也焊有由多股铜导线制成的引国家标准局1997一02一0批准!987一10一01实施 GB7250-87线，虽然该引线对灯泡的电连接不起任何作用。2.1.3弹簧卡圈弹簧卡圈用直径为0.8mm的钢丝绕成的弹性圈共1.5圈。2.2试验箱试验箱应为立方形的金属箱，其顶部和其余至少三个面应为双层壁，壁间距约为150m-,底为实心底。箱壁用表面无光泽的带孔金属(如锌)板制造，孔的最大直径为2mm，孔的总面积约占整个箱壁面积的40%.金属箱」u保证在正常测量时箱内温度不超也。℃。箱的内部尺寸应不小于900mmx900mmx900mm,以使灯泡的任何部分到内壁间的距离都不小于200--o注:灯泡的额定功率不超过30OW时，箱的内部尺寸可为500mmx500mmx500mm,2.3温度计应选用量程为。--500C、误差小于士0.5℃的温度计测量箱内温度和室内环境温度。2.4数字电压表数字电压表应选用误差不大于1[IV的数字电压表来测量热电偶的热电动势。3测f条件测量应在无对流风的试验箱内进行。测量时的环境温度应在2515℃的范围内，测量温升的灯泡不需事先老炼。当试验箱达到热平衡时，灯应具有足够的稳定性。测量时，灯泡必须在额定电服下〔作。电源电压应稳定在士0.5%的范围内。4测试方法和步骤4.1试验准备4.1.1试验前，应先将试验灯座套在灯头上。对于插口式灯泡，试验灯座对其灯头的位置应使热电偶的结点尽可能地靠近它的灯丝。灯泡应由直径为lmm、长度为110-M,埠接在灯头两接点卜的两根实心铜导线悬挂起来。如附录D图D1、D2。对于螺口灯泡，试验灯座对其灯头的位置应由边线的焊点位置决定，如附录A图AI、A2、附录B图B1、B2、及附录C图C1、C2所示。灯泡由直径约为Imm、长度110mm的、焊接在灯头中心接点上的实心铜引线悬挂起来，焊接在试验灯座上的多股铜线应与电源的零线相连接。4.1.2将套有试验灯座的灯泡悬挂在试验箱中央，悬挂时，灯的轴线应尽可能地垂直。为了便少悬置和与电源连接，在试验箱的顶部最好安装一个在垂ft方向的可调装置，以便灯泡能位于试验箱的}心。测量时，温度计应放置在灯泡与内壁之间，高度与灯泡一致，且应避免受到灯泡的直接辐射。灯泡的悬置应对灯泡周围空气的对流无任何影响。当对某种型号的灯泡规定了一种具体的安装位置后，则该型号所有的灯泡均应在该位置卜进行测试。4.2灯头温升的测量4.2.1灯头温度t.的侧量灯头温度用热电偶测量，测量前，灯泡应至少燃点30min。当灯头的温度达到热平衡后，用数宇电压表读取热电偶的热电动势，并由热电偶的《电压一温度对照表》查出所对应的灯头温度!mo4.2.2环境温度tamb和箱内温度tb的测量。用误差不大于士0.5℃的温度计测量出环境温度tamb和箱内温度tb。4.2.3灯头温升的计算当环境温度Iamb为25℃时，灯头的温升△t25为:△t25=t.一tb当环境温度tamb不等于25℃时，灯头的温升,t25为: GB7258-87t.一tb0‘25=1m一‘b+专(‘一b一25)100上述公式适用于15一40℃的环境温度。www.bzfxw.com GB7250-87附录AE14灯头用的试验灯座(补充件)A.1试验灯座的结构及尺寸应符合图A1、图A2和表的规定。经性多股铜导线彼面积0.66..,城理藕边钱捍点热电例边线焊点灯头E14/20灯头E14/23x15E14/26x17图A1单位:mm灯头名称O6d*hE14/20www.bzfxw.com4513.516E14/23x15451519E14/25x17451721A.2试验灯座的材料应符合下列要求。A.2.1材料:厚度为0.5mm的镍片。成分:镍>99.5%;钻《0.5%。硬度:约135维氏。表面:酸洗并辊乎(如果必要，用浸以甲醇的棉布揩擦)。A.2.2弹簧:用直径约为0.8mm钢丝绕1合圈。热接点(与试脸灯座相焊边嫂择点离底边1~2热电侧多股导线的连接图A2试验灯座和热电偶的位置(弹簧未示出)*内径为近似值，应使灯座靠弹簧的力夹在灯头上。当试脸灯座安装在灯泡上时，狭缝的宽度应为211.5mm. GB7250-87附录B无裙边E27灯头用的试验灯座(补充件)B.1试验灯座的结构及尺寸应符合图B1和图B2。绕性/多股铜导线长度110mm健面积。_阳mm足热接点边线择点图B1B.2试验的材料应符合下列要www.bzfxw.com求。B.2.1材料:厚度为0.5mm的镍片。成分;镍>99.5。钻C0.5纬。硬度:约135维氏。表面:酸洗并辊平(如果必要，可界曝以甲醇的棉布揩擦B.2.2弹簧:用直径f50.8mm的钢丝绕‘合圈。热接点〔与试脸灯座相焊，离底边1-gmm)边线娜点热电侣20mm!小多股导线的连搜图B2试验灯座和热电偶的位置(弹簧未示出)。内径为近似值、应使灯座靠弹簧的力夹在灯头卜，当试验灯座安装在灯泡上时。狭缝的宽度应为2士1.5--p GB7250-87附录C无裙边E40灯头用的试验灯座(补充件)C.1试验灯座的结构尺寸应符合图CI和图C2。绕性多股铜导线长度110-.面积。二m.王⋯F4I之二:二二三士悦1热电佃Llo-iwww.bzfxw.com图clC.2试验的材料应符合下列要求。C.2，材料;厚度为〕.5mm的镍片。成分:镍>99.5%，钻《0.5%。硬度:约为135维氏。表面:酸洗并辊平(如果必要，可用浸以甲醇的棉布揩擦)。C.2.2弹簧:用直径约为0.8mm的钢丝绕‘合圈。热接点(与试验灯座相焊，边妞娜点离底边t~Zmm)热电倪多股导线的连接图C2试验灯座和热电偶的位置(弹簧未示出)，内径为近似值，应使灯唆靠弹簧的力夹在灯头上。当试验灯座安装在灯泡上时，狭缝的宽度应为211.5..o GB7250-87附录DB22125x26灯头用的试验灯座(补充件)D.1试验灯座的结构及尺寸应符合图D1和图D2。.面积0.08--"绕性多股铜导线长度110mm﹃牢﹂纷热接点热电偏www.bzfxw.com图D1D.2试验的材料应符合下列要求。l.2.1材料;厚度为。.5mm的镍片。成分:镍>99.5;钻《0.5%0硬度:约135维氏。表面:酸洗并辊平(如果必要，可"f61以甲醇的棉布揩擦)。D.2.2弹簧:用直径约。gmm的钢丝绕‘言圈。热电肠20m口胶接剂热接点《与试给灯座相焊，沙/狭继离底边1一Zmm)20.-且小胶接剂热电侣多股导线的连接图D2试验灯座与热电偶的位置(弹簧未示出)*内径为近似值，应使灯座靠弹簧的力夹在灯头上，当试验灯座安装在灯泡上时，狭缝的宽度应为2士1.5mm, GB7250-87附加说明:本标准由中华人民共和国轻工业部提出，由北京电光源研究所归口。本标准由北京电光源研究所负责起草。本标准主要起草人田喜妹。本标准委托北京电光源研究所负责解释。www.bzfxw.com'
