GBT7895-2008人造光学石英晶体.pdf 6页

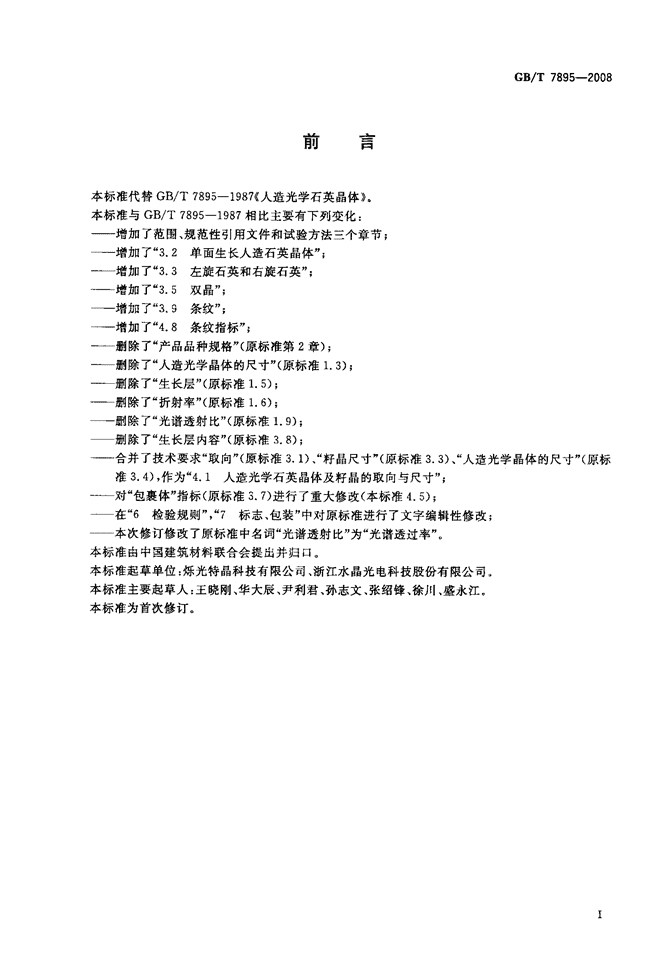

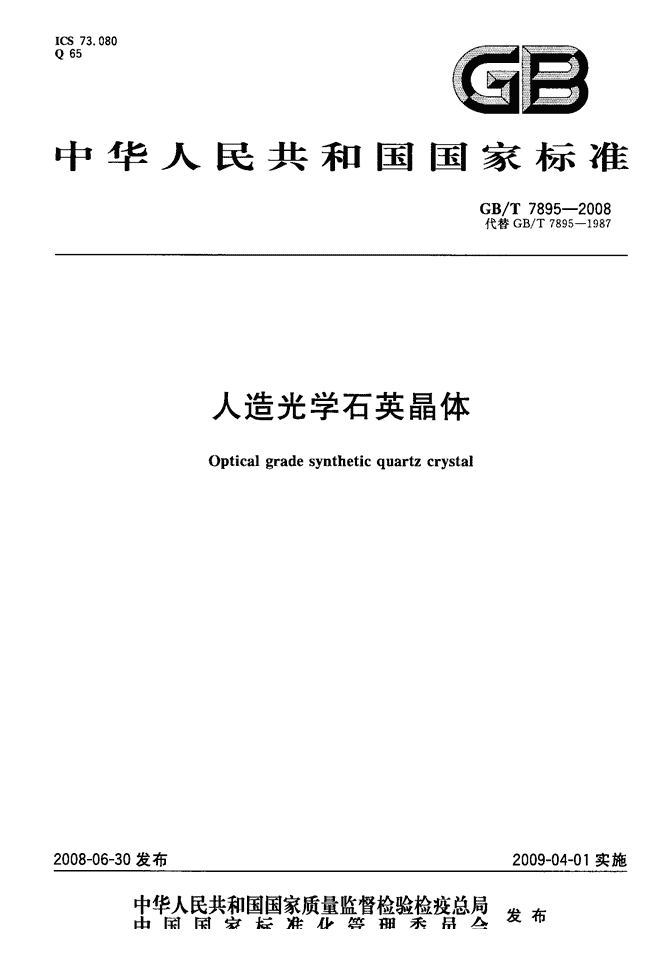

'ICS73．080Q65圆垦中华人民共和国国家标准GB／T7895--2008代替GB／T7895--19872008-06-30发布人造光学石英晶体Opticalgradesyntheticquartzcrystal2009—04—01实施宰瞀鹊鬻瓣警糌瞥星发布中国国家标准化管理委员会促19 刖吾GB／T7895--2008本标准代替GB／T7895--1987(人造光学石英晶体》。本标准与GB／T7895--19％7相比主要有下列变化：——增加了范围、规范性引用文件和试验方法三个章节；——增加了“8．2单面生长人造石英晶体”；——增加了“3．3左旋石英和右旋石英”；——增加了“3．5双晶”；——增加了“8．9条纹”；——增加了“4．8条纹指标”；——删除了“产品品种规格”(原标准第2章)；——删除了“人造光学晶体的尺寸”(原标准1．3)；——删除了“生长层”(原标准1．5)；——删除了“折射率”(原标准1．6)；——删除了“光谱透射比”(原标准1．9)；——删除了“生长层内容”(原标准3．8)；——合并了技术要求“取向”(原标准3．1)、“籽晶尺寸”(原标准3．3)、“人造光学晶体的尺寸”(原标准3．4)，作为“4．1人造光学石英晶体及籽晶的取向与尺寸”；——对“包裹体”指标(原标准3．7)进行了重大修改(本标准4．5)；——在“6检验规则”，“7标志、包装”中对原标准进行了文字编辑性修改；——本次修订修改了原标准中名词“光谱透射比”为“光谱透过率”。本标准由中国建筑材料联合会提出并归口。本标准起草单位：烁光特晶科技有限公司、浙江水晶光电科技股份有限公司。本标准主要起草人：王晓刚、华大辰、尹利君、孙志文、张绍锋、徐川、盛永江。本标准为首次修订。 人造光学石英晶体GB／T7895--20081范围本标准规定了人造光学石英晶体的术语定义、要求、试验方法、检验规则、标志包装。本标准适用于制作棱镜、透镜、光学窗口片、旋光片、偏光片、波片、光学低通滤波器等光学元件用人造光学石英晶体。2规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB／T78962008人造光学石英晶体试验方法3术语和定义3．1人造光学石英晶体opticalgradesyntheticquartzcrystal采用水热法生长用于光学元件的a石英晶体。3．2单面生长人造光学石英晶体unilaterallygrownopticalgradesyntheticquartzcrystal水热法生长石英晶体时，把籽晶生长面一面遮挡起来，另一生长面对向液流上升的方向培育出的石英晶体。3．3左旋石英和右旋石英right-handedquartzandleft-handedquartz晶体的旋光性通过在偏光下观测到的光旋转方向而确定。顺时针旋转的晶体是右旋晶体，逆时针旋转的晶体是左旋晶体。3．4籽晶seed晶体生长作晶核用的晶片。3．5双晶twins双晶服从结晶学的规律，它与特定的面和轴的对称性有关。人造石英晶体中有以下两类双晶：3．5．1电双晶electricaltwins在区域内沿共同的z轴存在另一个极性相反的x轴(电轴)的晶体。3．5．2光双晶opticaltwins在区域内沿共同的z轴存在另一个相反旋光性的z轴(光轴)的晶体。】 GB／T7895--20083．6包裹体inclusions将晶体浸在折射率匹配的液体中，有光源的散射光来观测人造石英晶体中可见的外来物质。最普遍的包裹体为锥辉石。3．7光学均匀性homogeneity在同一块石英晶体中沿光轴方向所出现的折射率分布不均匀程度。3．8条纹striae人造石英晶体中，晶体局部区域因折射率发生变化观察到的线条状缺陷。3．9旋光率rotat某种波长的线偏振光沿光轴方向通过lmm厚的晶体，偏振面转动的角度。4要求4．1人造光学石英晶体及籽晶的取向与尺寸4．1．1人造光学石英晶体的取向及沿z，Y，z方向的尺寸由供需双方协商。4．1．2人造光学石英晶体的籽晶取向及尺寸根据不同的应用要求，选用对应取向和尺寸的籽晶。籽晶的角度偏差应小于15’，除非另有规定，籽晶的厚度应不大于2mm。4．2旋光性晶体应标明旋向，说明是左旋石英还是右旋石英。4．3双晶在适用于制造光学元件的使用区域内，应无双晶。4．4裂纹在适用于制造光学元件的使用区域内，应无裂纹。4．5包裹体人造光学石英晶体距籽晶2mitt以外可用部分不允许有大于50pm的包裹体，(10～50)g-m的包裹体数量应符合表1要求；表1人造光学石英晶体包裹体数量及尺寸包裹体级别单块晶体平均每40cm3中(10～50)／zra包裹体数量n／个Ian≤1I185>。。5试验方法5．1人造光学石英晶体及籽晶的取向与尺寸按照GB／T7896--2008中3．1．1、3．1．2试验5．2旋光性按照GB／T7896--2008中3．1．3试验；5．3双晶按照GB／T7896--2008中3．2试验；5．4裂纹按照GB／T7896--2008中3．3试验； GB／T7895--20085．5包裹体按照OB／T78965．6折射率按照GB／T78965．7光学均匀性按照GB／T78965．8条纹按照GB／T78965．9旋光率按照GB／T78965．10光谱透过率按照GB／T78966检验规则2008中3．4试验2008中3．5试验2008中3．6试验2008中3．7试验2008中3．8试验；2008中3．9试验。6．1出厂时按照人造光学晶体及籽晶取向与尺寸、旋光性、裂纹、包裹体、条纹的各项技术要求对晶体逐块进行检验，并按照第4章要求进行分级，剔除不合格产品；6．2当客户有特殊要求时，可以对晶体的双晶、折射率、光学均匀性、旋光率、光谱透过率的指标进行检验。7标志、包装7．1标志7．1．1每块人造光学石英晶体匕应标明生产厂名或商标、晶体编号。7．1．2每个包装箱内附有晶体的合格证书，内容包括出厂编号、执行标准、产品品种、规格、切型、单面或双面生长、左旋或右旋、检验项目级别、检验人。7．2包装人造光学石英晶体出厂时，每块晶体用柔软材料裹装后装入填有软材料的包装箱中。包装上应标明“易碎”标志。'
