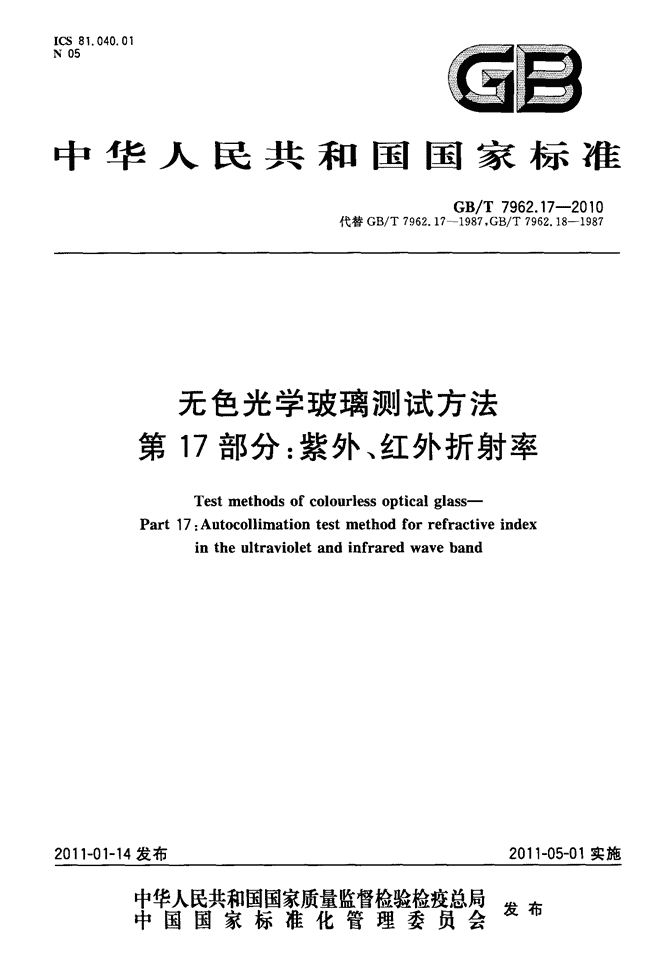

'ICS81．040．01N05缮国中华人民共和国国家标准GB／T7962．17—2010代替GB／T7962．17--1987，GB／T7962．18—1987无色光学玻璃测试方法第17部分：紫外、红外折射率Testmethodsofcolourlessopticalglass—Part17：Autocollimationtestmethodforrefractiveindexintheultravioletandinfraredwaveband2011一01-14发布2011—05-01实施宰瞀鹳紫瓣警辫瞥星发布中国国家标准化管理委员会促19 刖置GB／T7962．17～2010GB／T7962((无色光学玻璃测试方法》分为20个部分：——第1部分：折射率和色散系数；——第2部分：光学均匀性斐索平面干涉法；——第3部分：光学均匀性全息干涉法；——第4部分：折射率温度系数；——第5部分：应力双折射；——第6部分：杨氏模量、剪切模量及泊松比；——第7部分：条纹度；——第8部分：气泡度}——第9部分：光吸收系数；——第10部分：耐x射线性能；——第11部分：可见折射率精密测试；——第12部分：光谱内透过率；——第13部分：导热系数；——第14部分：耐酸稳定性；——第15部分：耐潮稳定性；——第16部分：线膨胀系数、转变温度和弛垂温度；——第17部分：紫外、红外折射率；——第18部分：克氏硬度；——第19部分：磨耗度；——第20部分：密度。本部分为GB／T7962的第17部分。本部分代替GB／T7962．171987《无色光学玻璃测试方法紫外、红外折射率测试方法最小偏向角法》和GB／T7962．18—1987《无色光学玻璃测试方法紫外、红外折射率测试方法自准直法》。本部分与GB／T7962．17—1987和GB／T7962．18—1987相比，主要变化如下：——将两部分标准进行了整合；——调整了标准的结构，增加了前言、规范性引用文件、术语和定义三部分内容；——“半反半透镜”改为“分束镜”；——测量原理图中的“球面反射镜”改为“离轴抛物镜”；——更正了GB／T7962．171987、GB／T7962．18—1987中叙述不清楚的部分条款。本部分由中国机械工业联合会提出。本部分由全国仪表功能材料标准化技术委员会(SAC／TC419)归口。本部分负责起草单位：中国科学院光电技术研究所。本部分主要起草人：吴时彬、罗名容、陈强。本部分所代替标准的历次版本发布情况为：——GB／T7962．17—1987；GB／T7962．18—1987。 1范围无色光学玻璃测试方法第17部分：紫外、红外折射率GB／T7962．17—2010GB／T7962的本部分规定了无色光学玻璃紫外、红外折射率的精密测试方法。本部分适用于无色光学玻璃紫外、红外折射率的精密测试。2规范性引用文件下列文件中的条款通过GB／T7962的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB／T903无色光学玻璃3术语和定义下列术语和定义适用于本部分。3．1折射率refractiveindexn光在介质中的传播速度。与在真空中的传播速度c之比，即：n一詈。4方法原理4．1自准直法自准直法的测量原理如图l。』图1自准直法测量原理图一束波长为^的平行光入射到直角棱镜的AB面后，当折射光垂直于AC面时，光线将按原光路返回，此时折射率n、与人射角i及顶角0的关系如式(”：“一丽 GB／T7962．17—2010式中：^——测试光线的波长，单位为纳米(nm)；nx——被测光学玻璃的折射率；i——光线的入射角，单位为度(。)；口一测试样品的顶角，单位为度(。)。本方法适用于光学玻璃材料紫外、红外折射率测试。4．2最小偏向角法最小偏向角法的测量原理如图2。图2最小偏向角测量原理图～束波长为^的平行光入射到三棱镜的AB面后，经折射后，光线从AC面射出，若入射角i，等于出射角i。时，则入射光线与出射光线的夹角有最小值，称为最小偏向角丸。。根据折射定律，折射率的计算公式为：sin妻(A+吒。)5虿‘A十omm’“一—S再[11-=A式中：^——测试光线的波长，单位为纳米(nm)；nx——被测光学玻璃相对测试波长的折射率；A——三棱镜的顶角，单位为度(。)；乳。——样品测试波长的最小偏向角，单位为(。)。对样品进行封闭测量，即对应样品三个顶角都进行测量，当顶角的角度A、B、C均在60。士2’以内时，计算折射率时可视为：A—B—C一60。则：nx—zstn(30。+丢i～)⋯⋯⋯式中：8～——各顶角A、B、C的最小偏向角8．、8e、&的平均值，单位为度(。)。本方法适用于折射率小于1．7的光学玻璃材料的紫外、红外折射率测试。 5测试仪器GB／T7962．17—20105．1自准直法采用精密测角仪，其测角精度RMS≤0．5”，其光路如图3。根据使用的光谱波段选择适当的接收器。s——光源；Mt、Mz、Mt——离轴抛物镜；S1、s2——狭缝}M3——分束镜；G——精密测角仪载物台P——样品。A——放大器；B——前置放大器C——调节器；n—一接收器；E——角度显示器图3自准直法光路图5．2最小偏向角法仪器由两部分构成。5．2．1精密测角仪：测角精度RMS≤O．5”。5．2．2反射式自准平行光管：光路如图4。离轴抛物镜M。的相对孔径D／f小于或等于1：lO。S0——光源；s1——狭缝；F——调制扇；P。——样品；G——精密测角仪载物台。M。、M。、M5——离轴抛物镜；M3、M；——分束镜；O—O’——分光计望远镜P。——光电倍增管；图4最小偏向角测量原理图 GB／T7962．17—20106样品6．1自准直法6．1．1对材料要求：条纹A，应力双折射1类，光学均匀性H1类，气泡度A级。6．1．2加工要求：样品加工成直角棱镜，塔差小于1’，工作面尺寸大于或等于30mm×50mm，顶角0由式(4)决定：0
