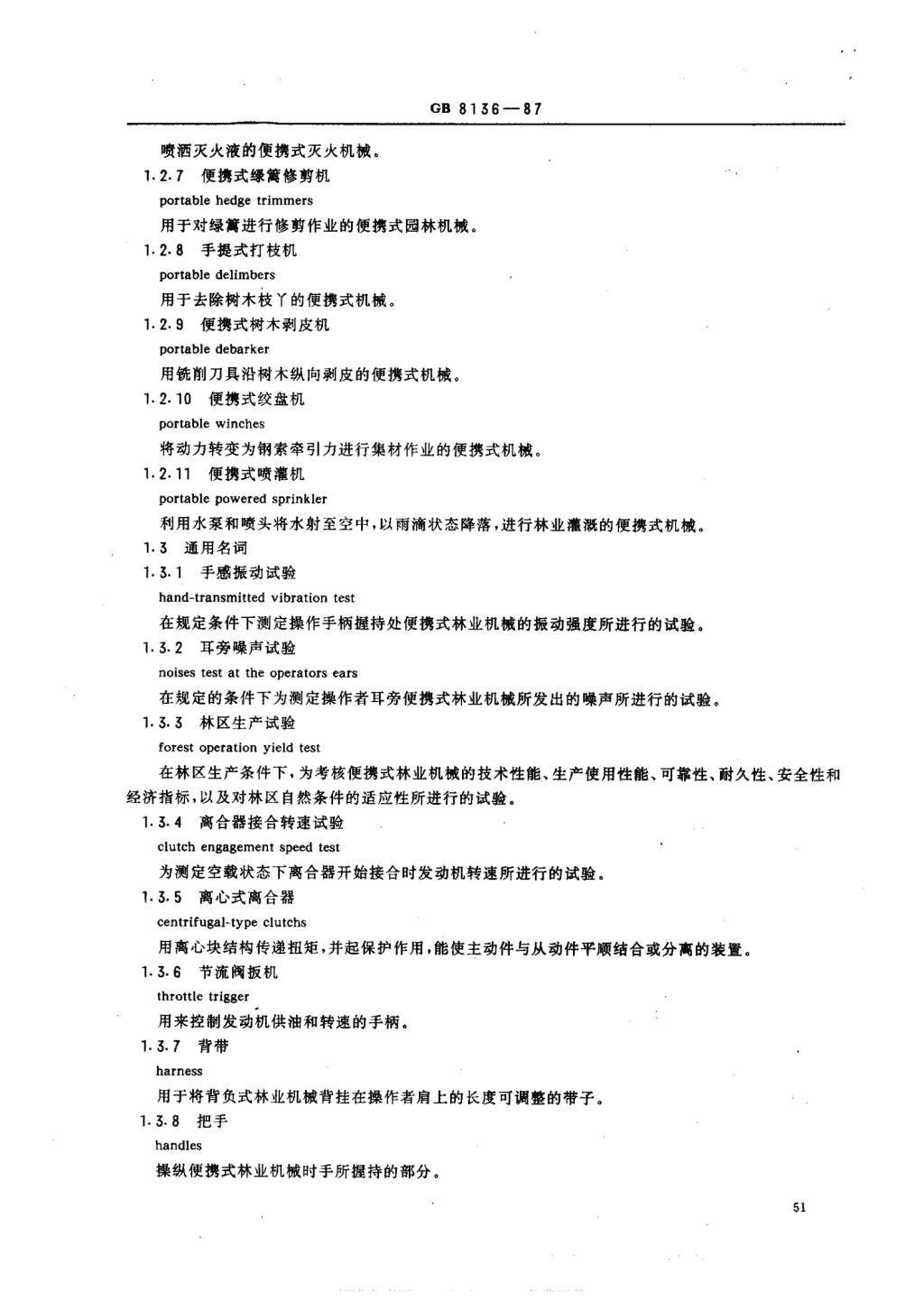

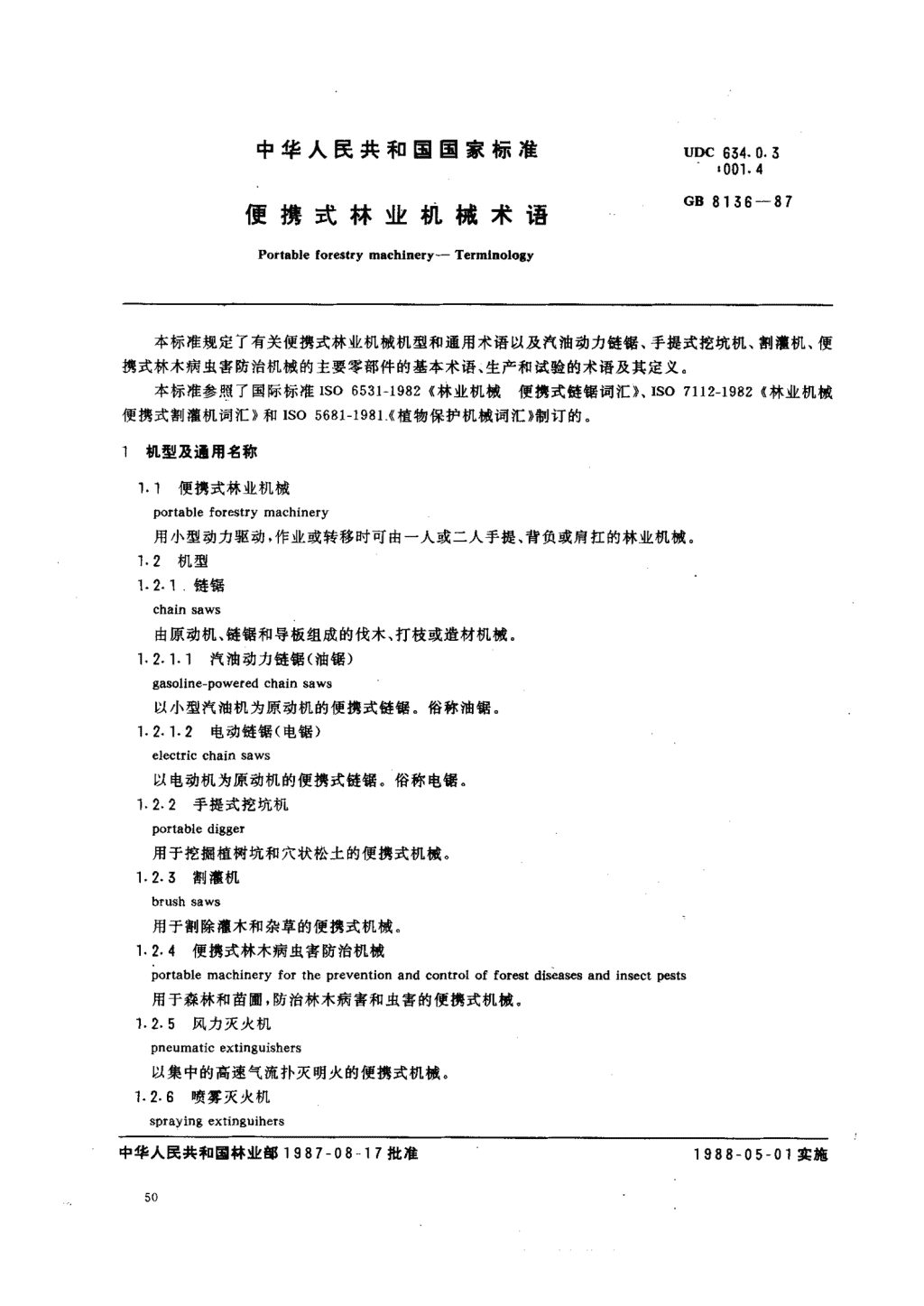

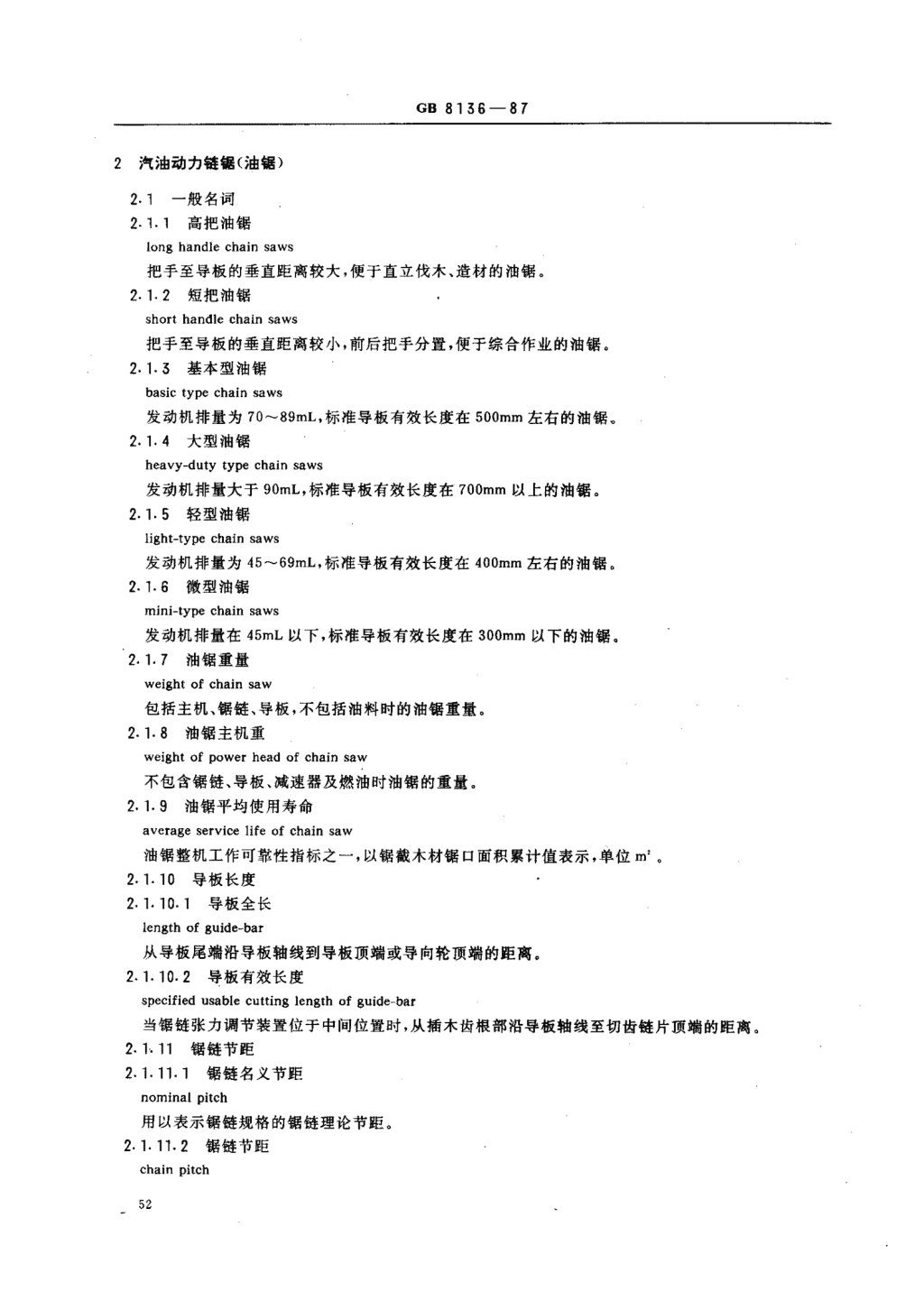

'中华人民共和国国家标准UDC634-0.3,001.4GB8136一87便携式林业机械术语Portableforestrymachinery-Terminology本标准规定了有关便携式林业机械机型和通用术语以及汽油动力链锯、手提式挖坑机、割灌机、便携式林木病虫害防治机械的主要零部件的基本术语、生产和试验的术语及其定义。本标准参照了国际标准ISO6531-1982《林业机械便携式链锯词汇》,ISO7112-1982《林业机械便携式割灌机词汇》和ISO5681-1981《植物保护机械词汇》制订的。1机型及通用名称1.1便携式林业机械portableforestrymachinery用小型动力驱动，作业或转移时可由一人或二人手提、背负或肩扛的林业机械1.2机型12.1链锯chainsaws由原动机、链锯和导板组成的伐木、打枝或造材机械。1.2.1.1汽油动力链锯(油锯)gasoline-poweredchainsaws以小型汽油机为原动机的便携式链锯。俗称油锯。1.2.1.2电动链锯(电锯)electricchainsaws以电动机为原动机的便携式链锯。俗称电锯。1.2.2手提式挖坑机portabledigger用于挖掘植树坑和穴状松土的便携式机械。1.2.3割灌机brushsaws用于割除灌木和杂草的便携式机械。1.2.4便携式林木病虫害防治机械portablemachineryforthepreventionandcontrolofforestdiseasesandinsectpests用于森林和苗圃，防治林木病害和虫害的便携式机械。1.2.5风力灭火机pneumaticextinguishers以集中的高速气流扑灭明火的便携式机械.1.2.6喷雾灭火机sprayingextinguihets中华人民共和国林业郎1987一08一17批准1988一05一01实施 GB8136一87喷洒灭火液的便携式灭火机械。1.2.7便携式绿篱修剪机portablehedgetrimmers用于对绿篱进行修剪作业的便携式园林机械。1.2.8手提式打枝机portabledelimbers用于去除树木枝丫的便携式机械。1.2.9便携式树木剥皮机portabledebarker用铣削刀具沿树木纵向剥皮的便携式机械。1.2.10便携式绞盘机portablewinches将动力转变为钢索牵引力进行集材作业的便携式机械。1.2.11便携式喷灌机portablepoweredsprinkler利用水泵和喷头将水射至空中，以雨滴状态降落，进行林业灌溉的便携式机械。1.3通用名词1.3.1手感振动试验hand-transmittedvibrationtest在规定条件下测定操作手柄握持处便携式林业机械的振动强度所进行的试验。1.3.2耳旁噪声试验noisestestattheoperatorsears在规定的条件下为测定操作者耳旁便携式林业机械所发出的噪声所进行的试验。1.3.3林区生产试验forestoperationyieldtest在林区生产条件下，为考核便携式林业机械的技术性能、生产使用性能、可靠性、耐久性、安全性和经济指标，以及对林区自然条件的适应性所进行的试验。1.3.4离合器接合转速试验clutchengagementspeedtest为测定空载状态下离合器开始接合时发动机转速所进行的试验。1.3.5离心式离合器centrifugal-typeclutchs用离心块结构传递扭矩，并起保护作用，能使主动件与从动件平顺结合或分离的装置。1.3.6节流阀扳机throttletrigger用来控制发动机供油和转速的手柄.1.3.7背带harness用于将背负式林业机械背挂在操作者肩上的长度可调整的带子。1.3.8把手handles操纵便携式林业机械时手所握持的部分。标准分享网www.bzfxw.com免费下载 GB8136一872汽油动力链据(油锯)2.1一般名词2.1.1高把油锯longhandlechainsaws把手至导板的垂直距离较大，便于直立伐木、造材的油锯。2.1.2短把油锯shorthandlechainsaws把手至导板的垂直距离较小，前后把手分置，便于综合作业的油锯。2.1.3基本型油锯basictypechainsaws发动机排量为70-89mL，标准导板有效长度在500mm左右的油锯。2.1.4大型油锯heavy-dutytypechainsaws发动机排量大于90mL，标准导板有效长度在700mm以上的油锯。2.1.5轻型油锯light-typechainsaws发动机排量为45-69mL，标准导板有效长度在400mm左右的油锯。2.1.6微型油锯mini-typechainsaws发动机排量在45mL以下，标准导板有效长度在300mm以下的油锯.2.1.7油锯重量weightofchainsaw包括主机、锯链、导板，不包括油料时的油锯重量。2.1.8油锯主机重weightofpowerheadofchainsaw不包含锯链、导板、减速器及燃油时油锯的重量。2.1.9油锯平均使用寿命averageservicelifeofchainsaw油锯整机工作可靠性指标之一，以锯截木材锯口面积累计值表示，单位m".2.1.10导板长度2.1.10.1导板全长lengthofguide-bar从导板尾端沿导板轴线到导板顶端或导向轮顶端的距离。2.1.10.2导板有效长度specifiedusablecuttinglengthofguide-bar当锯链张力调节装置位于中间位置时，从插木齿根部沿导板轴线至切齿链片顶端的距离。2.1.11锯链节距2.1.11.1锯链名义节距nominalpitch用以表示锯链规格的锯链理论节距。2.1.11.2锯链节距chainpitch GB8136一87A,+A,两个链轴轴距的算术平均值。节距二1.12传动链片厚度drivelinkthickness传动链片上，传动齿与导板槽接触部分的厚度，用来表示据链规格.1.13锯切生产率cuttingrate单位时间内锯切的木材面积，单位cm"/s,1.14锯切耗油率ratetoconsumefuelofcutting锯切单位面积木材所消耗的燃油量，单位g/m"。1.15锯链使用寿命averageservicelifeofchain锯链锯切木材锯口面积累计值，单位m",2作业:.2.1造材bucking按一定规格将原条锯切成原木的工序。2.2伐木felling按规定方向将立木伐倒的工序。2.3打枝delimbingwww.bzfxw.com从伐倒的树木上去除枝’r的工序。2.4截梢topping在预定位置截去树冠的工序。2.5锯口角cuttingangles锯链切削速度矢量同木纤维方向间的夹角。2.6进锯角feedingangles链锯进给速度矢量同木纤维方向间的夹角。2.了限料量depthgauges以两链轴中心连线为基线，切削齿最高点同限料齿最高点之高度差。2.8撞锯法boringcuts用锯导板端部，在树干上直线进锯的锯切方法。2-.9油锯反弹kickbackofchainsaw当运行至导板前端的锯链接触到原木、枝’r等物，或者当锯口闭合将锯链夹在锯口内的时候，导板，A，、A，分别为相邻两个链轴距的尺寸标准分享网www.bzfxw.com免费下载 GB8136一87突然向后上方的失控性运动。2.2.10链锯的方位directionsofchainsaw(见图1)a)右侧视c)俯位b)www.bzfxw.come)倒位d)仰位e)右仰位54 GB8136一87P)右的位图1链锯的方位2.3主要零部件2.3.1化油器2.3.1.1膜片式化油器diaphragmtypecarburator以弹性橡胶膜代替浮子控制进油量的化油器。2.3.1.2泵膜式化油器diaphragmpumptypecarburator配有膜式输油泵装置的膜片式化油器。2.3.2飞轮磁电机flywheelmagneto以带有磁钢的飞轮为旋转磁场的磁电机，分有触点、无触点二类。2.3.3自回式拉绳起动器self-windingstarters以拉绳方式转动发动机曲轴，并www.bzfxw.com可以自动回位的手拉起动器。2.3.4前护手器fronthandguards位于油锯前把手与锯链之间，保护手免于受伤的控制板。一般护板同锯链制动器联动。2.3.5伐木楔fellingwedges由油锯驱动的液压辅助装置用于控制立木伐倒方向，作业时置于锯口中，可将立木搬倒。238擂木齿spikebumpers固定在油锯机体上，在伐木或造材时起支撑作用的齿状零件。2.3了导板guide-bars对锯链起支撑、导向作用的构件。2.3.8缓冲器bumper安装在导板悬臂端，用于缓和锯链冲击载荷和振动的装置。由弹焚座、弹焚和导轮组成.2.3。9锯链chains由几种几何形状的切削齿链片、传动链片、连接链片按一定顺序由链轴铰接成的闭合链条，用于锯木的切削部件。2.39.1直齿锯链straightcutterchains标准分享网www.bzfxw.com免费下载 Gs8136一87用链轴把左右切齿链片、刨齿链片、左右切刨齿链片、传动链片、连接链片按一定顺序铰接成的切削部件。2.3.9.2刨形齿锯链(万能齿锯链)chippercutterchains用链轴把刨形齿链片、传动链片、连接片按一定顺序铆接成的切削部件。2.3.10切齿链片cuttingtoothlinks具有斜刃磨锯齿的链片，是链锯中的主要切削零件。2.3.11刨齿链片chippingtoothlinks在锯木过程中，起刨起切屑，并将其输送出锯口的作用，具有直刃磨锯齿的链片。2.3.12切刨齿链片cutting-chippingtoothlinks在锯木过程中起锯切和清理切屑作用，锯齿形状介于切齿与刨齿之间的链片。2.3.13刨形齿链片chiselcutterlinks一种兼有截断木纤维、刨起屑片和控制锯切深度的锯齿链片。2.3.13.1圆弧形刨形齿链片chippercutterlinks切削刃的横断面为圆弧形的刨形齿链片。2.3.13.2半方形刨形齿链片semi-chiselcutterlinkswww.bzfxw.com锯齿的切削刃近于方形，水平刃与垂直刃用一个半径较小的圆弧连接的刨形齿链片。2.3.13.3方形刨形齿链片full-chiselcutterlinks锯齿的垂直刃同水平刃的夹角近于直角的刨形齿链片。2.3.14传动链片drivelinks具有传动齿的链片，由驱动链轮通过传动齿驱动锯链运转。2.3.15连接链片sidelinks锯链两侧起连接作用的链片。2.3.16链轴chainrivets连接各链片的销轴，其两端铆接在两侧连接链片上。2.3.17锯链制动器chainbrakers用来使锯链快速停止运动的装置。2.3.18锯链张紧装置chaintensionadjusters通过改变导板位置，以调节锯链张紧度的装置。2.3.19锯链止动爪chaincatcher GB8136一87锯链折断或脱轨时，用来将锯链止动的装置。2.3.20驱动链轮drive-sprockets能够驱动锯链的齿形零件。2.3.20.1星形链轮spidersprockets连接链片和锯齿链片由轮圈支撑，轮齿兼有支撑作用的驱动链轮。2.3.20.2轮圈式链轮rim-typesprocket具有驱动轮齿和支撑轮圈的链轮，连接链片和锯齿链片由轮齿支撑。2.4试验2.4.1最低空载稳定转速(怠速)翻转试验lowestidlingall-positionstest测定油锯发动机在最低空载稳定转速(怠速)工况下翻转时的工作稳定性试验。2.4.2锯切性能试验cuttingcharacteristictestforchainsaw测定油锯锯切生产率及锯切燃油消耗率的试验3手提式挖坑机31机型3.1.1双人手提式挖坑机two-menportablediggerwww.bzfxw.com具有双手柄，二人操作的手提式挖坑机。31.2单人手提式挖坑机one-manportabledigger具有环状手柄，一人操作的手提式挖坑机。3.1.3手提式内燃挖坑机power-drivenportabledigger以小型汽油机为动力的手提式挖坑机。3.1.4手提式电动挖坑机motor-drivenportabledigger以电动机为动力的手提式挖坑机。3.2作业3.2.1挖坑diggingpit挖栽植坑或埋桩坑的作业。3.2.2坑丘mound挖坑时排出的土壤在坑周形成的环状土丘。325抛土半径radiusofthrowing-soil从坑中心到坑丘外缘的距离。3.2.4坑深标准分享网www.bzfxw.com免费下载 GB8136一87pitdepth坑底距地面的距离。32.5坑径diameterofpit圆形坑壁间的最大水平距离。3.2.6深径比ratioofpit-depthtopit-diameter坑深与坑径之比。3.3主要零部件3.3.1钻头bit用于切削升运土壤在地面形成坑穴或用于疏松土壤进行穴状整地的工作部件。3.3.1.1排土型钻头removesoiltypebit能使旋松的土壤排出坑外的钻头。a单头螺旋钻头single-threadauger由一条螺旋片形成的螺旋钻头。b.双头螺旋钻头double-threadauger由两条螺旋片形成的螺旋钻头。c.双刀片单头螺旋钻头www.bzfxw.comdouble-bladeauger在螺旋片下端刀片的对称位置有副刀片的单头螺旋钻头。d.叶片钻头vanetypebit由两片对称反向圆锥叶片构成的钻头。3.3.1.2松土型钻头loosensoiltypebit只旋松土壤而不排土的钻头。e.双刀齿钻头doublescrew-teethbit钻杆端部有两把刀齿的穴状整地钻头。33.2钻杆shaft钻头的中心支持部分，用以固定螺旋片或圆锥叶片或刀齿等的杆状零件。3.3.3钻尖augerpoint钻杆下端用来定心和切土的可拆换工作部件。3.3.4螺旋片screwpanel固定在钻杆上用来升土排土的螺旋形薄钢板。3.3.5刀片 GB8136一87blade安装在螺旋片下端具有切削刃的金属片。3.4设计、试验3.4.1螺旋钻头直径augerdiameter螺旋片外缘在主视图或俯视图上的最大距离。3.4.2螺旋升角leadangle螺旋钻头的外缘螺旋线与其轴线的垂直平面的夹角。3.4.3工作面surfaceofbit挖坑时钻头上用以升运土壤的曲面。3.4.3.1螺旋工作面screwsurfaceofbit由螺旋片构成的升运土壤的螺旋曲面。3.4.3.2圆锥工作面conesurfaceofbit由圆锥叶片构成的升运土壤的圆锥曲面。3.4.4钻头升土临界转速criticalrevolutionsofauger挖坑时土壤开始沿工作面上升时的钻头转速。www.bzfxw.com4割泊机4.1机型4.1.1动力割灌机4.1.1.1内燃割灌机poweredbrushsaw以小型汽油机为动力的割灌机。4.1.1.2电动割灌机motor-drivenbrushsaw以电动机为动力的割灌机。4.1.2侧挂式割灌机shoulder-han颐ngbrushsaw用背带吊挂在操作者一侧的割灌机。4.1.3背负式割灌机knapsackbrushsaw用背带背负在操作者后背的割灌机。4.1.4硬轴式割灌机rigidshafttypebrushsaw装有刚性传动轴的割灌机。4.1.5软轴式割灌机flexibleshafttypebrushsaw配置挠性传动轴的割灌机。标准分享网www.bzfxw.com免费下载 GB8136一87作业:.:1割灌机的方位brushsawdirections(见图2)图2割灌木机方位图4.2.2旋转方向directionofrotationwww.bzfxw.com工作状态时从割灌机上方俯视切割装置的旋转方向。4.3主要零部件4.3.飞传动轴powertransmissionshaft装在套管中用来将发动机动力传给切割装置的转轴。4.3.2套管shafttube用来套装传动轴并起支撑作用的管件。4.3.3圆锯片sawblade周边具有切割齿的金属圆盘。4.3.4尼龙绳盘nyloncordhead割草用的尼龙绳与夹持盘的Irt称。4.3.5护臀hippad用来减缓冲击和振动，保护操作者的衬垫。4.3.6吊环suspensioneyelet设在割灌机重心附近用来系背带的环或其他附件(见图2),4.3.7安全罩guard GB8136一87装在切割装置后部，用来保护操作者的罩子。4.3.8圆锯片罩bladecover非作业期间用来将圆锯片齿完全遮蔽起来的可拆装的罩子。4.3.9快速解脱机构quickreleasemechanism在紧急情况时能使操作者快速解脱割灌机的装置。4.3.10火星筛sparkarrester允许废气通过，而将灼热粒子阻滞的防火装置。4.3.11支架bracketsupport割灌机放在地上时支撑机体的架子。4.4试验4.4.1切割试验cuttingtests测定割灌机切割生产率及燃油消耗率等的试验。4.4.2切割力cuttingforce作业时切割装置施于被切割物的作用力。4.4.3反弹kickbackwww.bzfxw.com当圆锯片碰到小树、伐根等物体时，尤其当切削力朝向操作者时，锯片突然发生的向两侧或向后的失控性运动。4.4.4切刽生产率cuttingrate在进行性能试验时，单位时间内割灌机所完成的切割灌木断面面积的果计值cm"/s。4.4.5切割燃油耗油率cuttingfuelconsumption割灌机完成单位切割灌木断面面积的燃油消耗量g/m"。5使挽式林木病虫容防治机械51机型5.1.1担架式动力喷雾机poweredstretchermountedsprayer由人抬着转移或作业，用小型动力机驱动液泵的喷雾机具。5.1.2手持电动离心喷雾机hand-carriedbattery-operatedcentrifugalsprayer由操作者手持作业，利用微型电机驱动工作部件旋转进行离心喷雾的喷雾机具。5.1.3手持式静电喷雾机hand-carriedelectrostaticsprayer由操作者手持作业，利用静电场的作用使带电荷的雾滴运动和沉积进行喷雾的机具。5.1.4担架式动力喷粉机标准分享网www.bzfxw.com免费下载 GB8136一87poweredstretchermountedduster由人抬着转移或作业，用小型动力机驱动风机的喷粉机具。5.1.5背负式喷雾喷粉机knapsacksprayer-duster利用风机产生的气流进行喷雾或喷粉的背负式林木病虫害防治机械。5.1.6便携式热烟雾机portablethermalaerosolsprayer利用热能产生烟雾并可喷布烟雾的便携式林木病虫害防治机械。5.2一般名词5.2.1雾流spray由喷头产生的处于运动状态的雾滴群。5.2.2喷雾spraying将液体分散并喷射到大气中成为雾滴的作业。5.2.3喷粉dusting喷撤粉剂的作业。5.2.4烟雾aerosols雾滴的体积中值直径小于或等于50pm的雾流。5.2.5弥雾www.bzfxw.commists雾滴的体积中值直径大于504m，并小于或等于l00pm的雾流。5’2fi.n6e份_p细l毯雾y份雾滴的体积中值直径大于100pm，并小于或等于4004m的雾流。5.2.了粗雾coarsesprays雾滴的体积中值直径大于400pm的雾流。注:体积中值直径是指将取样雾滴的体积按大小顺序累积，当爪积值等于取样雾滴的体积总和的50写时所对应的雾滴直径。5.3背负式喷雾喷粉机的作业方法及主要零、部件名词5.3.1方位direction(见图3) GB8136一87右侧喷擞www.bzfxw.com左侧喷橄图3背负式喷雾喷粉机方位图5.3.2气力喷雾pneumaticspraying靠气流作用进行的喷雾。5.3.3气力喷粉pneumaticdusting靠气流施撒粉剂。标准分享网www.bzfxw.com免费下载 GB8136一875.3.4离心喷雾centrifugalspraying利用工作部件(例如转盘)旋转的能量进行的喷雾5.3.5风机blower靠旋转的叶轮产生气流的装置。5.3.6气力喷头pneumaticenergynozzle利用气流的动能使液体分散成雾流的装置。5.3.7离心喷头centrifugalenergynozzle利用工作部件的旋转动能使液体分散成雾流的装置.5.3.8喷粉头dustnozzle将含粉气流导向目标物的装置。5.3.9薄膜喷粉管membranousdustingtube具有许多喷孔，用来喷撒粉剂的塑料薄膜长管。5.3.10喷管spraypipe装在风机出风口部位，用于将www.bzfxw.com气流引向喷头并控制喷射方向的零件。喷粉时起喷粉头的作用。5.3.11.增压管pressurepipe将风机的部分气压导向药液箱，对药液增压的装置。5.3.12吹粉管dustblowpipe装在药剂箱下部，用来引导气流疏松药粉的装置。5.3.13风门shutterairflowcontrol机具上用以控制通向药剂箱风量的部件。5.3.14粉门dustcontrol机具上用以控制喷粉量的部件。5.3.15药液调量装置spraymeteringmechanism装在喷嘴进口处，用于控制药液流量的装置。5.4便携式热烟雾机的作业方法及主要零、部件名词5.4.1方位direction(见图4) GB8136一87向卜转9n"向下转5n0图9热烟雾机方位5.4.2喷热烟雾thermal-aerosolfogging利用热能产生烟雾的喷雾作业。5.4.3烟雾发生器aerosolgenerator热烟雾机上用以产生高温高速气流，使药液破碎、汽化、冷凝后形成烟雾的装置。标准分享网www.bzfxw.com免费下载 CB8136一875.4.4脉冲式烟雾发生器Pu]sedaerosol即nerator按一定频率产生高温高速气流的一种烟雾发生器。5.4.5燃烧腔combustionchamber脉动式烟雾发生器上混合气爆发燃烧的场所。5·东6尾喷管jetnozzle装于燃烧腔尾部，用来引导和喷射高温高速气流的装置。54.7冷却管coolingPipe套在燃烧室和尾喷管外面，用来引进外界冷空气以冷却徽烧腔和尾喷管外壁的管子。5.4.8化油器carburettot装于燃烧腔进气管入口处，将汽油雾化并与空气混合成可燎混合气的装置。5.4.9起动气泵startingairPumP用来供给烟雾机起动时所需压缩空气的手动气泵。5.4.10点火系统ignitionsystem用于起动时点嫩混合气的装置。5.4.1点火开关ignitionswitch接通或断开点火系统的装置。5.4门2燃油开关fue】taP通常为一调节手轮，由操作者控制，用以调节混合气的比例，改变喷射压力。5.4.13计量喷嘴mea，urlngn此zle根据施药量控制药液流量的喷嘴。5.4.14防护罩板shieldPlate装在冷却管外面，用来防止燃烧腔高温灼伤人体的金属板。5.5试验551药荆箱额定容量nomlnalca钾cityofchemlcaltank药剂箱中允许盛装药剂的最大容积。5.5.2药剂箱总容量totalcaPac止ty吐chemicaltank药剂箱中可以盛装药剂和容纳气体的总容积。5.5.3残留药量residualehemical因药量不足而不能继续正常喷撤时，药剂箱内残留药剂的体积或质量。66 GB8136一875.54喷量dischargerate单位时间内喷出药剂的体积或质量。5.5.5施药量formulationrate施在单位面积上的药剂的体积或质量。5.5.6射程range自喷出口起，喷出的药剂所能达到的有效距离，水平方向的有效距离为水平射程，垂直方向的有效距离为垂直射程。5.5.7工作幅宽workingwidth垂直于机具前进方向的有效喷撤宽度。5.5.8喷雾角sprayangle在靠近喷头处由雾流的边界构成的角度，5.5.9雾滴尺寸sizeofdroplets在一次喷雾中，有代表性的规定数量的雾滴的平均直径或中值直径.5.10雾量分布spraydistribution喷雾时药液沉积量的分布状况。5.11沉积量depositrate,目标物单位面积上沉积农药的质量。.5.12雾滴覆盖密度coveragedensityofdroplets目标物单位面积上覆盖的雾滴数。55.13喷雾量分布均匀性homogeneityofspraydistribution在雾流范围内各处单位时间、单位面积上的喷雾量均匀程度。5.5.14风机性能试验fanperformancetest通过绘制风机工作特性曲线鉴定喷雾喷粉机风机性能所进行的试验。附加说明:本标准由全国林业机械标准化技术委员会归口。本标准由林业部哈尔滨林业机械研究所负责起草。本标准参加起草单位东北林业大学、南京林业大学、北京林业大学。标准分享网www.bzfxw.com免费下载'
