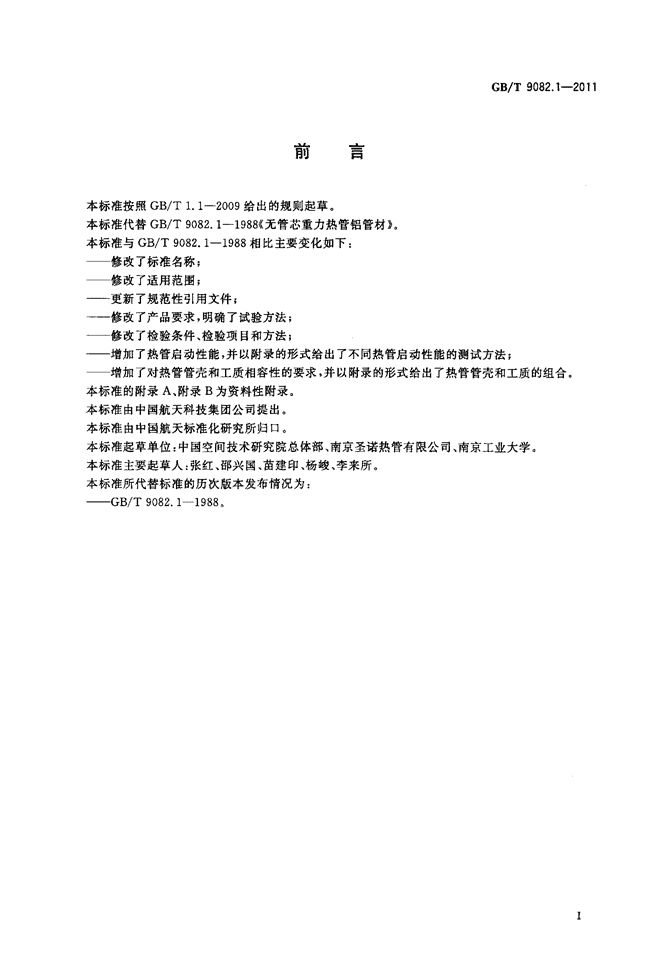

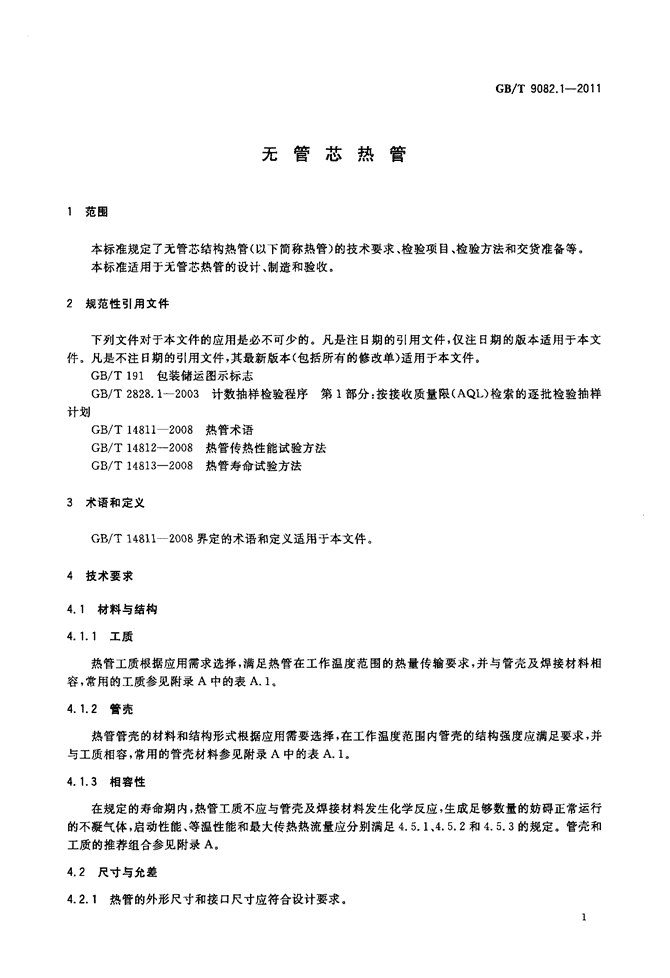

'ICS27．060．30J75囝雪中华人民共和国国家标准GB／T9082．1—2011代替GB／T9082．119882011-05-12发布无管芯热管Wicklessheatpipes2011-10-0l实施宰瞀髁鬻瓣警矬瞥霎发布中国国家标准化管理委员会促1” 刖吾GB／T9082．1—2011本标准按照GB／T1-1—2009给出的规则起草。本标准代替GB／T9082．1—1988《无管芯重力热管铝管材》。本标准与GB／T9082．1—1988相比主要变化如下：——修改了标准名称；——修改了适用范围；——更新了规范性引用文件；——修改了产品要求，明确了试验方法；——修改了检验条件、检验项目和方法；——增加了热管启动性能，并以附录的形式给出了不同热管启动性能的测试方法；——增加了对热管管壳和工质相容性的要求，并以附录的形式给出了热管管壳和工质的组合。本标准的附录A、附录B为资料性附录。本标准由中国航天科技集团公司提出。本标准由中国航天标准化研究所归口。本标准起草单位：中国空间技术研究院总体部、南京圣诺热管有限公司、南京工业大学。本标准主要起草人：张红、邵兴国、苗建印、杨峻、李来所。本标准所代替标准的历次版本发布情况为：——GB／T9082．11988． 1范围无管芯热管GB／T9082．1—2011本标准规定了无管芯结构热管(以下简称热管)的技术要求、检验项目、检验方法和交货准备等。本标准适用于无管芯热管的设计、制造和验收。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T191包装储运图示标志GB／T2828．1—2003计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB／T148112008热管术语GB／T14812—2008热管传热性能试验方法GB／T14813—2008热管寿命试验方法3术语和定义GB／T148112008界定的术语和定义适用于本文件。4技术要求4．1材料与结构4．1．1工质热管工质根据应用需求选择，满足热管在工作温度范围的热量传输要求，并与管壳及焊接材料相容，常用的工质参见附录A中的表A．1。4．1．2管壳热管管壳的材料和结构形式根据应用需要选择，在工作温度范围内管壳的结构强度应满足要求，并与工质相容，常用的管壳材料参见附录A中的表A．1。4．1．3相容性在规定的寿命期内，热管工质不应与管壳及焊接材料发生化学反应，生成足够数量的妨碍正常运行的不凝气体，启动性能、等温性能和最大传热热流量应分别满足4．5．1、4．5．2和4．5．3的规定。管壳和工质的推荐组合参见附录A。4．2尺寸与允差4．2．1热管的外形尺寸和接口尺寸应符合设计要求。1 GB／T9082．1—20114．2．2基管长度的允差见表1。表1基管长度的允差单位为毫米基管长度允差L≤2ooo士22ooo854100注1：L、H和A点的定义见表2和图1。注2：热管总长L的1／3放入水浴。B．2中温热管启动性能工质为中温介质，如工质为萘、N一甲基吡咯烷酮的热管放置在电加热炉中，启动性能应符合表B．2的规定。表B．2工质为中温介质的热管启动性能时间／A点处的管壁温度了、热管长度／热管蒸发段管壁度／rainH}(凝结段保温状态)／℃固体液体mm℃介质L≤285402
