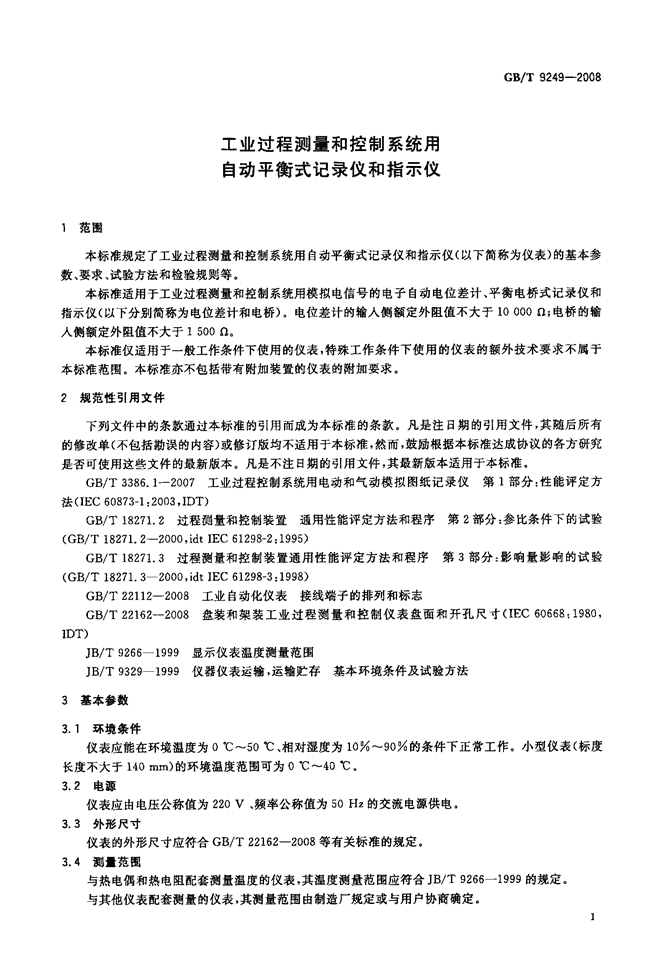

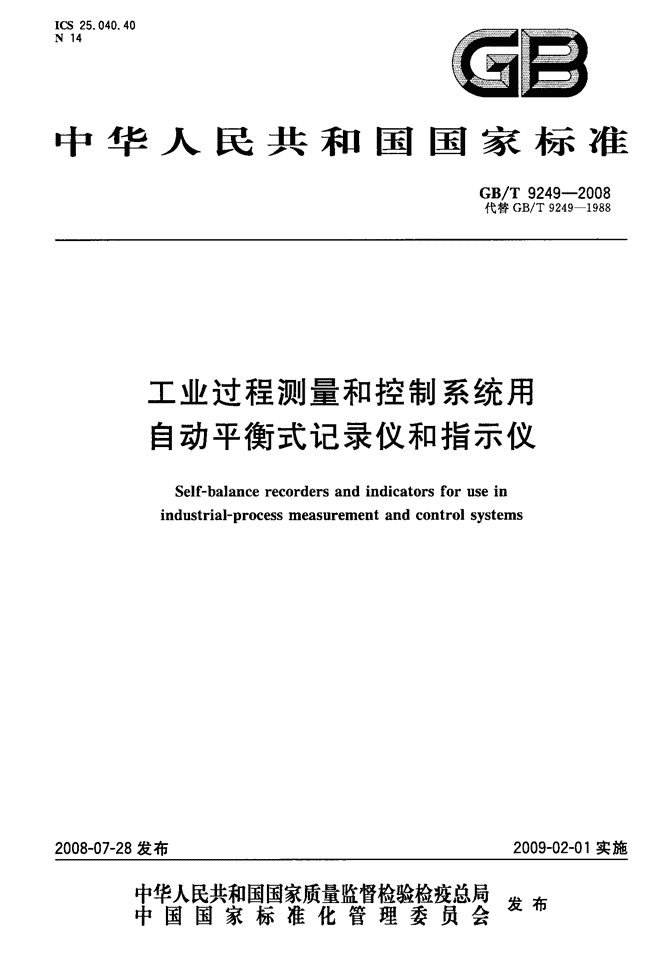

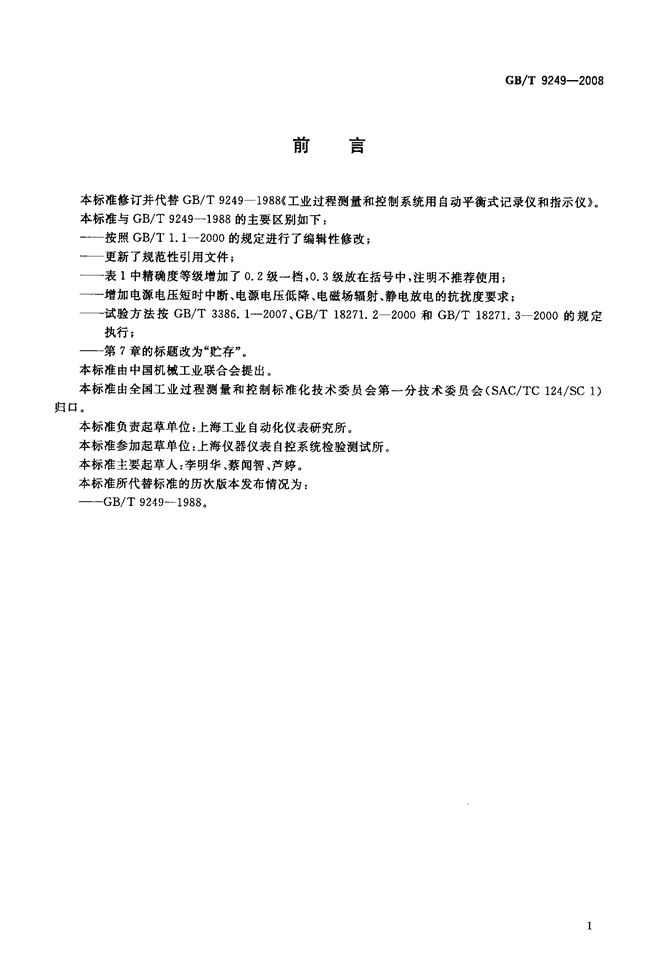

'ICS25．040．40N14a亘中华人民共和国国家标准GB／T9249--2008代替GB／T92491988工业过程测量和控制系统用自动平衡式记录仪和指示仪Self-balancerecordersandindicatorsforuseinindustrial—processmeasurementandcontrolsystems2008-07-28发布2009-02-01实施宰瞀髁紫瓣訾雠瞥星发布中国国家标准化管理委员会仪1” 刖昌GB／T9249--2008本标准修订并代替GB／T92491988{(工业过程测量和控制系统用自动平衡式记录仪和指示仪》。本标准与GB／T9249--1988的主要区别如下：——按照GB／T1．1—2000的规定进行了编辑性修改；——更新了规范性引用文件；——表1中精确度等级增加了0．2级一档，0．3级放在括号中，注明不推荐使用；——增加电源电压短时中断、电源电压低降、电磁场辐射、静电放电的抗扰度要求；——试验方法按GB／T3386．1—2007、GB／T18271．22000和GB／T18271．32000的规定执行；——第7章的标题改为“贮存”。本标准由中国机械工业联合会提出。本标准由全国工业过程测量和控制标准化技术委员会第一分技术委员会(SAC／TC124／SC1)归口。本标准负责起草单位：上海工业自动化仪表研究所。本标准参加起草单位：上海仪器仪表自控系统检验测试所。本标准主要起草人：李明华、蔡闻智、芦婷。本标准所代替标准的历次版本发布情况为：——GB／T9249—1988． 工业过程测量和控制系统用自动平衡式记录仪和指示仪GB／T9249--20081范围本标准规定了工业过程测量和控制系统用自动平衡式记录仪和指示仪(以下简称为仪表)的基本参数、要求、试验方法和检验规则等。本标准适用于工业过程测量和控制系统用模拟电信号的电子自动电位差计、平衡电桥式记录仪和指示仪(以下分别简称为电位差计和电桥)。电位差计的输入侧额定外阻值不大于10000n；电桥的输入侧额定外阻值不大于1500n。本标准仅适用于一般工作条件下使用的仪表，特殊工作条件下使用的仪表的额外技术要求不属于本标准范围。本标准亦不包括带有附加装置的仪表的附加要求。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T3386．1—2007工业过程控制系统用电动和气动模拟图纸记录仪第1部分：性能评定方法(IEC60873—1：2003，IDT)GB／T18271．2过程测量和控制装置通用性能评定方法和程序第2部分：参比条件下的试验(GB／T18271．2一z000，idtIEC61298—2：1995)GB／T18271．3过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验(GB／T18271．32000，idtIEC61298—3：1998)GB／T22112--2008工业自动化仪表接线端子的排列和标志GB／T22162--2008盘装和架装工业过程测量和控制仪表盘面和开孔尺寸(IEC60668：1980，IDT)JB／T92661999显示仪表温度测量范围JB／T93291999仪器仪表运输，运输贮存基本环境条件及试验方法3基本参数3．1环境条件仪表应能在环境温度为0℃～50℃、相对湿度为10N～90％的条件下正常工作。小型仪表(标度长度不大于140ram)的环境温度范围可为0℃～40℃。3．2电源仪表应由电压公称值为220V、频率公称值为50Hz的交流电源供电。3．3外形尺寸仪表的外形尺寸应符合GB／T22162--2008等有关标准的规定。3．4测量范围与热电偶和热电阻配套测量温度的仪表，其温度测量范围应符合JB／T9266--1999的规定。与其他仪表配套测量的仪表，其测量范围由制造厂规定或与用户协商确定。】 GB／T9249--20083．5接线端子仪表的接线端子应符合GB／T22112--2008的规定。3．6额定行程时间仪表的额定行程时间由制造厂规定。4要求4．1与精确度有关的技术指标与精确度(或称准确度)有关的技术指标应不超出表1的规定。表1精确度等级标准条款项目0．2级(o．3级)‘o．5级1．o级4．1．1指示基本误差限土0．2士0．3土0．5士1．04．1．2记录基本误差限土1．0土1．o士1．0土1．5输人电量程0．100．150．250．50指示≥51ItV回4．1．3回差输人电量程0．10o．150．250．50差<5mV(+0．5“V)(+0．5pV)(+0．5“V)(+1“V)记录回差0．20．3o．51o端基一致性误差限4．1．4土0．2±o．2土0．3±0．6(指示)重复性误差限(指示)4．1．5O．020．030．05O．10(均方根值)a不推荐使用。注：表中数值是相对于输入量程的百分数。4．2与影响量有关的技术指标4．2．1主电源变化当电源电压和频率发生下列组合变化时，仪表下限值和量程的变化应不大于基本误差限的绝对值。电压：a)公称值+10％；b)公称值一15％。频率：a)公称值+2％；b)公称值一10％。4．2．2电源电压低降仪表应能承受电源电压降低到公称值的75％，持续5S的电源电压低降试验，仪表的下限值和量程的变化应不大于输入量程的0．5％。4．2．3电源电压短时中断仪表应能承受在交越点上中断1、5、10和25个周期持续时间的电源电压短时中断试验，仪表的下限值和量程的变化应不大于输入量程的0．5％。4．2．4电磁场辐射仪表应进行电磁场辐射抗扰度试验，仪表的下限值和量程的变化应不大于输入量程的0．5％。2 GB／T9249--20084．2．5静电放电仪表应进行静电放电抗扰度试验，仪表的下限值和量程的变化应不大于输入量程的0．5％。4．2．6共模干扰电位差计或直流电桥的输入端与地之间，施加频率为50Hz、电压有效值100V的共模干扰电压时，仪表的下限值和量程的变化应不大于输入量程的0．5％。输入电量程小于5mV或额定行程时间不大于1s的电位差计或直流电桥，在输入端与地之间施加频率为50Hz、电压有效值为50V的共模干扰电压时，仪表下限值和量程的变化应不大于输入量程的0．5％或5pV(取其中大者)。注：直流电桥相应的电量程为流经输人侧电阻的电流(mA)与输入量程(n)的乘积。4．2．7串模干扰在电位差计的输入端之间施加频率为50Hz、电压有效值为输入电量程的200％，或在直流电桥和输入电量程小于5mV，或额定行程时间不大于1s的电位差计的输入端之间施加频率50Hz、电压有效值为输入电量程的100％的串模干扰电压时(最大干扰电压的峰一峰值不超过1V)，仪表的下限值和量程的变化应不大于输入量程的0．5％。4．2．8接地仪表的每个输入接线端子依次与地连接，其下限值和量程的变化值应不大于指示基本误差限绝对值的二分之一。4．2．9输入侧外阻当输入侧外阻由最小值变化到1000n时，电位差计的下限值和量程的变化值应不大于指示基本误差限绝对值的二分之一。4．2．10外磁场在频率为50Hz的交流电所形成的磁场强度为400A／m的外磁场影响下，在最不利的磁场相位和方向上，仪表的下限值和量程的变化应不大于表2规定的允许变化值。输入电量程小于5mV的仪表不进行本试验。表2仪表输人电量程／mV允许变化值／％I
