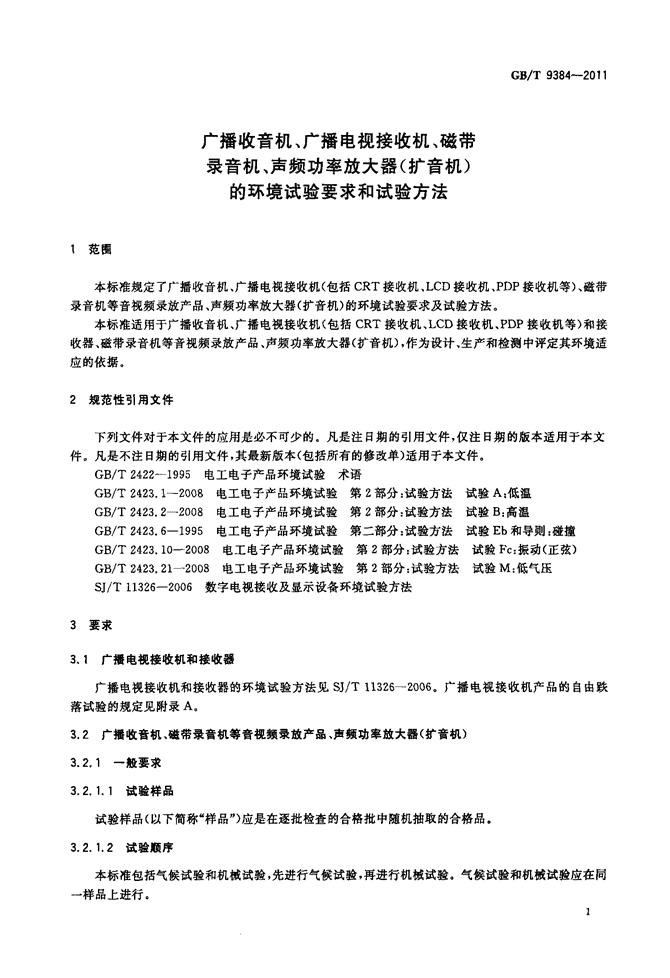

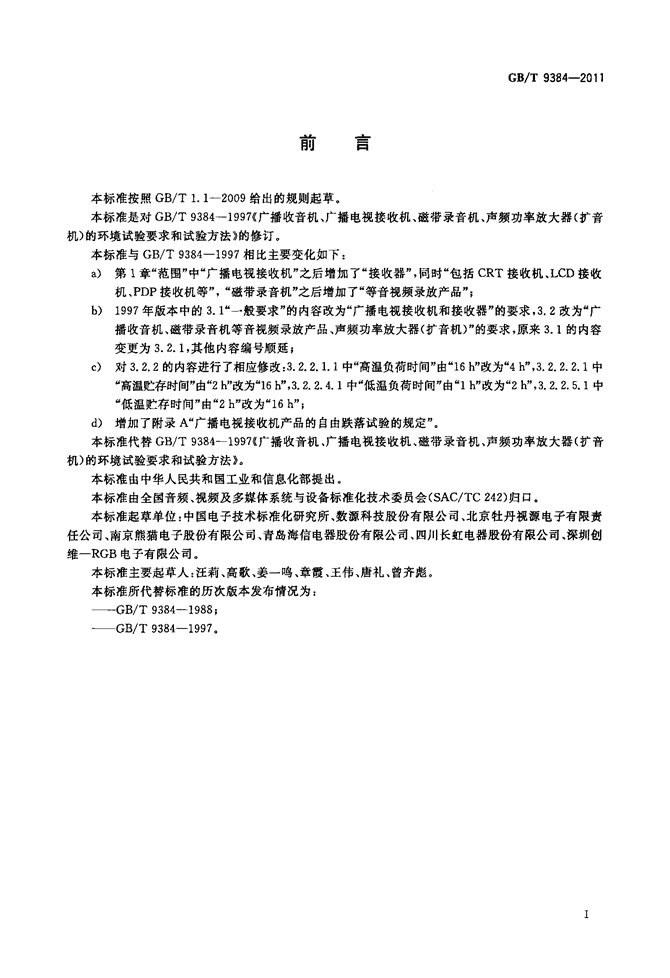

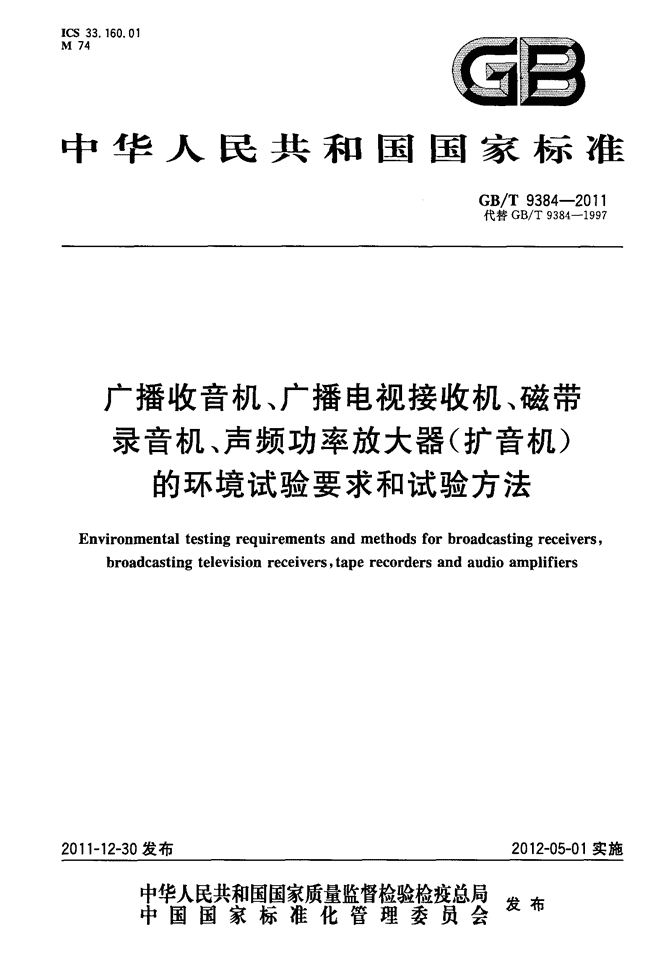

'ICS33．160．01M74囝雪中华人民共和国国家标准GB／T9384—2011代替GB／T9384—1997广播收音机、广播电视接收机、磁带录音机、声频功率放大器(扩音机)的环境试验要求和试验方法Environmentaltestingrequirementsandmethodsforbroadcastingreceivers，broadcastingtelevisionreceivers，taperecordersandaudioamplifiers2011-12-30发布2012-05—01实施宰瞀鹳鬻瓣警矬瞥星发布中国国家标准化管理委员会仅1” 标准分享网www.bzfxw.com免费下载前言GB／T9384—2011本标准按照GB／T1．1—2009给出的规则起草。本标准是对GB／T9384--1997{广播收音机、广播电视接收机、磁带录音机、声频功率放大器(扩音机)的环境试验要求和试验方法》的修订。本标准与GB／T9384—1997相比主要变化如下：a)第1章“范围”中“广播电视接收机”之后增加了“接收器”，同时“包括CRT接收机、LCD接收机、PDP接收机等”，“磁带录音机”之后增加了“等音视频录放产品”；b)1997年版本中的3．1“一般要求”的内容改为“广播电视接收机和接收器”的要求，3．2改为“广播收音机、磁带录音机等音视频录放产品、声频功率放大器(扩音机)”的要求，原来3．1的内容变更为3．2．1，其他内容编号顺延；c)对3．2．2的内容进行了相应修改：3．2．2．1．1中“高温负荷时间”由“16h”改为“4h”，3．2．2．2．1中“高温贮存时间”由“2h，’改为“16hI，，3．2．2．4．1中“低温负荷时间”由“1h”改为“2h，，，3．2．2．5．1中“低温贮存时间”由“2h”改为“16h”}d)增加了附录A“广播电视接收机产品的自由跌落试验的规定”。本标准代替GB／T9384--1997{广播收音机、广播电视接收机、磁带录音机、声频功率放大器(扩音机)的环境试验要求和试验方法》。本标准由中华人民共和国工业和信息化部提出。本标准由全国音频、视频及多媒体系统与设备标准化技术委员会(SAC／TC242)归口。本标准起草单位：中国电子技术标准化研究所、数源科技股份有限公司、北京牡丹视源电子有限责任公司、南京熊猫电子股份有限公司、青岛海信电器股份有限公司、四川长虹电器股份有限公司、深圳创维一RGB电子有限公司。本标准主要起草人：汪莉、高歌、姜一鸣、章霞、王伟、唐礼、曾齐彪。本标准所代替标准的历次版本发布情况为：——GB／T9384--1988；——GB／T9384—1997。 标准分享网www.bzfxw.com免费下载1范围广播收音机、广播电视接收机、磁带录音机、声频功率放大器(扩音机)的环境试验要求和试验方法GB／T9384—2011本标准规定了广播收音机、广播电视接收机(包括CRT接收机、LCD接收机、PDP接收机等)、磁带录音机等音视频录放产品、声频功率放大器(扩音机)的环境试验要求及试验方法。本标准适用于广播收音机、广播电视接收机(包括CRT接收机、LCD接收机、PDP接收机等)和接收器、磁带录音机等音视频录放产品、声频功率放大器(扩音机)，作为设计、生产和检测中评定其环境适应的依据。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T2422—1995电工电子产品环境试验术语GB／T2423．1一z008电工电子产品环境试验第2部分：试验方法试验A：低温GB／T2423．2—2008电工电子产品环境试验第2部分：试验方法试验B：高温GB／T2423．6—1995电工电子产品环境试验第二部分：试验方法试验Eb和导则：碰撞GB／T2423．10一2008电工电子产品环境试验第2部分：试验方法试验Fc：振动(正弦)GB／T2423．21--2008电工电子产品环境试验第2部分：试验方法试验M：低气压SJ／T11326--2006数字电视接收及显示设备环境试验方法3要求3．1广播电视接收机和接收器广播电视接收机和接收器的环境试验方法见SJ／T11326--2006。广播电视接收机产品的自由跌落试验的规定见附录A。3．2广播收音机、磁带录音机等音视频录放产品、声频功率放大器(扩音机)3．2．1一般要求3．2．1．1试验样品试验样品(以下简称“样品”)应是在逐批检查的合格批中随机抽取的合格品。3．2．1．2试验顺序本标准包括气候试验和机械试验，先进行气候试验，再进行机械试验。气候试验和机械试验应在同一样品上进行。1 标准分享网www.bzfxw.com免费下载GB／T9384—20113．2．1．2．1气候试验顺序a)高温负荷试验；b)高温贮存试验；c)恒定湿热试验：d)低温负荷试验：e)低温贮存试验；f)温度变化试验；g)低气压试验。3．2．1．2．2机械试验的顺序a)扫频振动试验；b)碰撞试验；c)跌落试验。3．2．’．3试验程序a)样品预处理；b)初始检测；c)条件试验；d)恢复；e)最后检测。3．2．1．4样品预处理3．2．1．4．1概述当样品原来所处环境条件不符合正常试验大气条件且对其产生影响时，为了去掉或部分消除其原有的影响，应对其进行预处理。3．2．1．4．2预处理条件温度：20℃～30℃；相对湿度：45％～65％；大气压：86kPa～106kPa。3．2．1．4．3预处理方法将无包装的样品放入符合3．2．1．4．2规定条件的试验箱(室)内搁置48h。3．2．1．5样品的恢复和检测条件样品经试验之后的恢复和检测均在下列试验用标准大气条件下进行。温度：15℃～35℃；相对湿度：25％～75％；大气压：86kPa～106kPa。2 标准分享网www.bzfxw.com免费下载GB／T9384—20113．2．1．6检测项目的要求及方法3．2．1．6．1外观与机械结构检测3．2．1．6．1．1要求样品外表应无锈蚀、霉斑、镀涂层剥落、划痕、毛刺、塑料件起泡、开裂、变形、灌注物溢出等现象，文字符号标志应清晰，结构件与控制元件应完整、无机械损伤，功能应正常。3．2．1．6．1．2方法用目测及手感检测。3．2．1．6．2电、声、光、机械等性能检测3．2．1．6．2．1要求电、声、光、机械等性能的检测项目与参数应符合相关产品标准规定。3．2．1．6．2．2方法按相关产品标准规定进行检测。3．2．2气候试验3．2．2．1高温负荷试验3．2．2．1．1要求样品温度为40℃时应能持续工作4h，并符合3．2．1．6．2的规定。洼：本标准中“工作”系指正常收听、收看、放音等。3．2．2．1．2试验设备试验设备应符合GB／T2423．22008中的要求。3．2．2．1．3试验方法3．2．2．1．3．1样品应在不包装、不通电和正常工作位置的状态下(电源开关置于接通位置，但电源插头不接人电网)，放入具有室温的试验箱内，样品应尽可能地放在试验箱中央，以使样品的任何部分和箱壁之间有尽可能多的空问。3．2．2．1．3．2箱温按(o．7～1)’C／min的平均速率(指每5min的平均值)上升，逐渐升温至(40士2)℃。当环境温度达到稳定后，接通电源持续工作4h。3．2．2．1．3．3样品断开电源，箱温按(0．7～1)"C／min的平均速率降低至试验用标准大气条件范围内的某一数值。3．2．2．1．3．4按3．2．1．6．2的规定进行检测。注1：。温度稳定”见GB／T2422--1995中相关内容}注2：在进行功率放大器负荷试验时，其输出功率应为额定功率的1／8，当功率放大器为]／3额定功率时，以节目信号输入。3．2．2．1．4采用强迫空气循环的确定当需要采用强迫空气循环时，应按GB／T2423．2—2008中的规定进行。3 标准分享网www.bzfxw.com免费下载GB／T9384—20”3．2．2．2高温贮存试验3．2．2．2．1要求样品在温度为55℃时搁置16h，恢复2h后应符合3．2．1．6．2的规定。3．2．2．2．2试验设备试验设备应符合GB／T2423．22008中的要求。3．2．2．2．3试验方法3．2．2．2．3．1样品应在不包装、不通电和正常工作位置的状态下放人具有室温的试验箱内。3．2．2．2．3．2箱温按(o．7～1)℃／min的平均速率上升，逐渐升温至(55-4-2)℃。当样品达到温度稳定后，搁置16h。3．2．2．2．3．3箱温按(o．7～1)℃／rain的平均速率降低至试验用标准大气条件范围内的某一数值。3．2．2．2．3．4恢复2h。3．2．2．2．3．5按3．2．1．6．2的规定。3．2．2．3恒定湿热试验3．2．2．3．1要求样品在环境温度为40℃，相对湿度为93％的条件下搁置96h，经4h恢复后，样品应符合3．2．1．6．2的规定。3．2．2．3．2试验设备3．2．2．3．2．1在试验箱的有效工作空间中应装有温、湿度传感器用于监控试验条件。3．2．2．3．2．2试验箱有效工作空间中的温度应能保持在(40士2)℃，相对湿度应能保持在(ga+-；)％的范围内。注：士2℃的温度容差包括测量绝对误差和有效工作空间内温度的均匀度、波动度。为了保持所要求的温度，有效工作空间内任意两点之间的温度差在任何时间内应小于1℃。3．2．2．3．2．3试验箱内的冷凝水要不断排出，排出的冷凝水在纯化处理前，不得再作为湿源的水使用。3．2．2．3．2．4直接用来产生湿度的水的电阻率应不小于5000·m。3．2．2．3．2．5应保证试验箱有效工作空间中各处温度均匀，并尽可能和控制点的数值一致。3．2．2．3．2．6试验箱壁上和顶上的凝结水不得落在样品上。3．2．2．3．3试验方法3．2．2．3．3．1样品应在不包装、不通电和正常工作位置的状态下放入具有室温的试验箱内，然后将箱温调节至(40士2)℃。当样品达到温度稳定后再加湿度至相对湿度为(931：)％，搁置96h。3．2．2．3．3．2先把试验箱的相对湿度在0．5h内降低到(75±3)％，然后在0．5h内，把试验箱的温度调到试验用标准大气条件中的某一数值。3．2．2．3．3．3恢复4h。注：如样品转移到试验用标准大气条件的试验箱中去恢复，则转移样品的时间不应超过10rain。3．2．2．3．3．4恢复后按3．2．1．6．2的规定进行检测。4 GB／T9384—20113．2．2．4低温负荷试验3．2．2．4．1要求样品在温度为一10℃时搁置2h后应能持续工作2h，并符合3．2．1．6．2的规定。3．2．2．4．2试验设备试验设备应符合GB／T2423．1--2008中的要求。3．2．2．4．3试验方法3．2．2．4．3．1样品应在不包装、不通电和正常工作位置的状态下(电源开关置于接通位置，但电源插头不接人电网)，放人具有室温的试验箱内。样品应尽可能地放在试验箱中央，以使样品的任何部分和箱壁之问有尽可能多的空间。3．2．2．4．3．2试验箱温度按(o．7～1)℃／rain的平均速率下降至(一10±3)℃，当样品达到温度稳定后搁置2h，然后接通电源持续工作2h。3．2．2．4．3．3样品断开电源，试验箱温度变化按(o．7～1)"C／min的平均速率上升到试验用标准大气条件范围内的某一数值。3．2．2．4．3．4按3．2．1．6．2的要求进行检测。3．2．2．4．4采用强迫空气循环的确定当需要采用强迫空气循环时，应按GB／T2423．1—2008中的规定进行。3．2．2．5低温贮存试验3．2．2．5．1要求样品在温度为一25℃时搁置16h，恢复2h后应符合3．2．1．6．2的规定。3．2．2．5．2试验设备试验设备应符合GB／T2423．1--2008中的要求。3．2．2．5．3试验方法3．2．2．5．3．1样品应在不包装、不通电和正常工作位置的状态下放人具有室温的试验箱内(为了防止凝露现象，允许将样品用塑料薄膜密封后进行试验，必要时还可以在密封套内放吸湿剂)。3．2．2．5。3．2试验箱温度按(o．7～1)℃／rain的平均速率下降至(一25士3)℃，当样品达到温度稳定后，搁置16h。3．2．2．5．3．3试验箱温度按(o．7～1)℃／rain的平均速率上升到试验用标准大气条件范围内的某一数值。3．2．2．5．3．4为了除去样品表面水滴，可用试验室温度的空气进行吹风，然后样品保持在试验用标准大气条件下，恢复2h。3．2．2．5．3．5按3．2．1．6．2的规定进行检测。3．2．2．6温度变化试验3．2．2．6．1要求样品应能承受图1规定要求的温度变化试验，共10个循环。试验后样品应符合3．2．1．6．2的规5 GB／T9384—2011定，并能工作。卜^¨—叫+40℃／＼室＼{。I温＼／10℃L—一。。——。J图1问3．2．2．6．2试验设备3．2．2．6．2．1试验箱工作空间内的任何点应满足以下要求：a)能保持试验所要求的低温；b)能保持试验所要求的高温；c)试验箱能以试验所要求的温度变化速率进行从低温到高温或从高温到低温的温度转换。3．2．2．6．2．2试验箱内大气的绝对湿度不超过20g／ra3(相当于35℃时50％的相对湿度)。3．2．2．6．2．3试验箱在恒温期间，试验箱箱壁温度在高温和低温期间内，其偏离分别不应大于试验规定的箱温的3％和8％(用K表示)。本要求适用于整个试验箱箱壁，切样品内也不应有不符合这个要求的任何加热和冷却部分。3．2．2．6．2．4试验箱内的空气应流通，靠近样品处所测量得的风速不低于2m／s。3．2．2．6．2．5样品的安装件与支撑架的导热率应是低的，以使实际上安装架和支撑架与样品之间应是绝热的。3．2．2．6．3试验方法a)样品应在不包装、不通电和正常工作位置的状态下放人具有试验室环境温度的试验箱内；b)试验箱内的温度以(1士0．2)℃／rain的降温速度(5rain内的平均速率)降到(一10士3)℃；c)试验箱达到温度稳定后，恒温3h；d)然后，试验箱内的温度以(1士o．2)"C／rain的升温速率(5rain内的平均速率)升到(40±z)℃；e)试验箱达到温度稳定后，恒温3h；f)然后，试验箱内的温度以(1±o．2)℃／rain的降温速率(5rain内的平均速率)降到试验室的环境温度值；g)以上构成一个循环，依次进行10个循环；h)样品从试验箱中取出之前，应在试验室环境温度下达到温度稳定；i)将样品从试验箱中取出，按3．2．1．6．z的要求进行检查，并通电工作。3．2．2．7低气压试验3．2．2．7．1要求样品应在室温低气压55kPa条件下通电5rain，应无飞弧、放电等现象出现，恢复2h后，应符合6 GB／T9384—20113．2．1．6．2的规定。3．2．2．7．2试验设备试验设备应符合GB／T2423．2—2008中的有关规定。3．2．2．7．3试验方法3．2．2．7．3．1试验箱内温度处于试验用标准大气条件的温度范围内。3．2．2．7．3．2将无包装的样品按正常工作位置(电源开关置于接通位置，但电源插头不接入电网)放人试验箱。3．2．2．7．3．3然后将箱内气压降至55kPa(气压变化速率不应超过10kPa／min)。3．2．2．7．3．4样品接通电源，保持5min，样品应无飞弧、放电等现象出现。3．2．2．7．3．5将气压恢复到正常值(气压变化速率不应超过10kPa／min)。3．2．2．7．3．6恢复2h。3．2．2．7．3．7按3．2．1．6．2的规定进行检测。3．2．3机械试验3．2．3．1扫频振动(正弦)试验3．2．3，1．1要求无包装样品应能承受表1规定的振动试验，带包装样品应能承受表2规定的振动试验。试验后样品应符合3．2．1．6．2的规定，并能工作。表1频率范围／Hz位移幅值／mm每一轴线上的扫频循环次数要求10～30～100．755样品应按工作位置在3个互30～55～300．155相垂直的轴线上依次振动表2I频率范围／Hz位移幅值／mm每一轴线上的扫频循环次数要求I，。～s。～·。0．755样品应按工作位置在3个互I30～55～300．255相垂直的轴线上依次振动l3．2．3．1．2试验设备试验设备应符合GB／T2423．10一2008中的有关规定。3．2．3．1．3试验方法3．2．3．1．3．1将无包装或带包装的样品按正常工作位置(不接电源)紧固在振动台上(样品和夹具综合重心的垂线应位于振动台面的中心附近)，应使激振力直接传给样品，而不要经过减振脚、把手或其他缓7 GB／T9384--2011冲装置，并应避免紧固样品的装置件(螺栓、压板、压条等)在振动试验中产生自身共振。3．2．3．1．3．2样品按3．2．3．1．1表1和表2的规定进行(10～30～10)Hz及(30～55～30)Hz的扫频振动。以loct／rain的扫频速率，在某一频率范围内进行一次循环扫频(，1～，z～，1)的时间：T一6．644lg(，2／f，)式中：T——时间，rain；，，一扫频的下限频率，单位为赫兹(Hz)：，2～扫频的上限频率，单位为赫兹(Hz)。3．2．3．1．3．3振动试验结束后，样品按3．2．1．6．2的要求进行检测，并通电工作。3．2．3．2碰撞试验3．2．3．2．1要求样品应能承受脉冲峰值加速度为100m／s2，脉冲持续时间为16ms，碰撞次数为1000次的碰撞试验，试验后样品应符合3．2．1．6．2的规定，并能工作。3．2．3．2．2试验设备试验设备应符合GB／T2423．6—1995中有关规定。3．2．3．2．3试验方法3．2．3．2．3．1将带包装或无包装的样品按正常工作位置(不接电源)紧固在碰撞台台面中心。3．2．3．2．3．2碰撞台按脉冲峰值加速度为100m／s2，脉冲持续时间为16ms，每分钟(60～80)次进行调整，样品碰撞(1000±10)次。3．2．3．2．3．3试验后，样品应按3．2．1．6．2的要求进行检测，并通电工作。3．2．3．3自由跌落试验3．2．3．3．1要求质量不大于100kg的带包装样品应具有和流通过程的运输包装中相同的包装(包装应为平行六面体形状)。样品应按表3和图2的规定进行跌落试验。试验后样品应符合3．2．1．6．2的规定。表3样品质量／kg跌落项目
