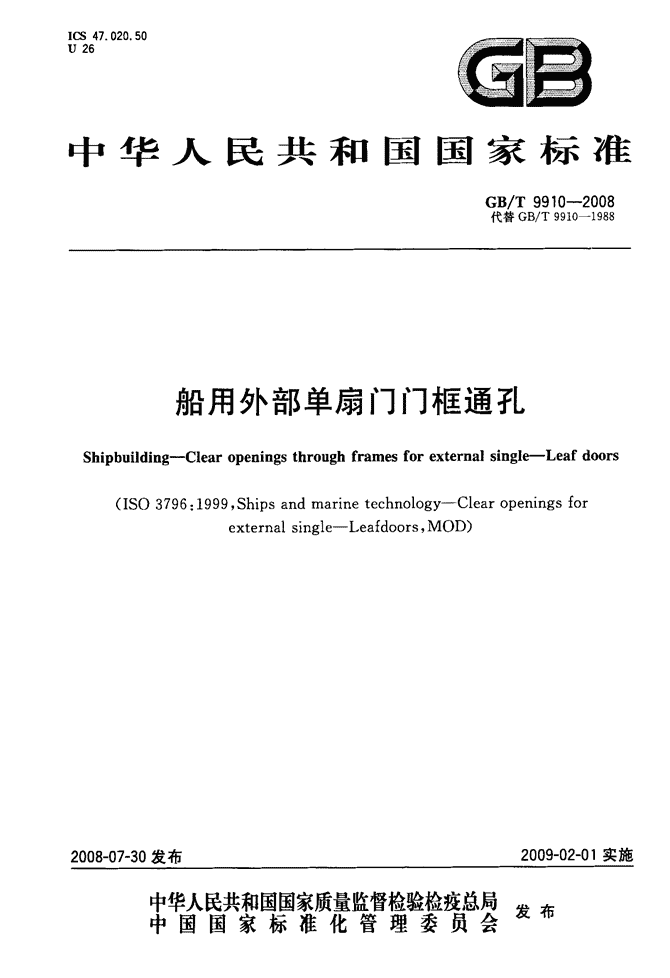

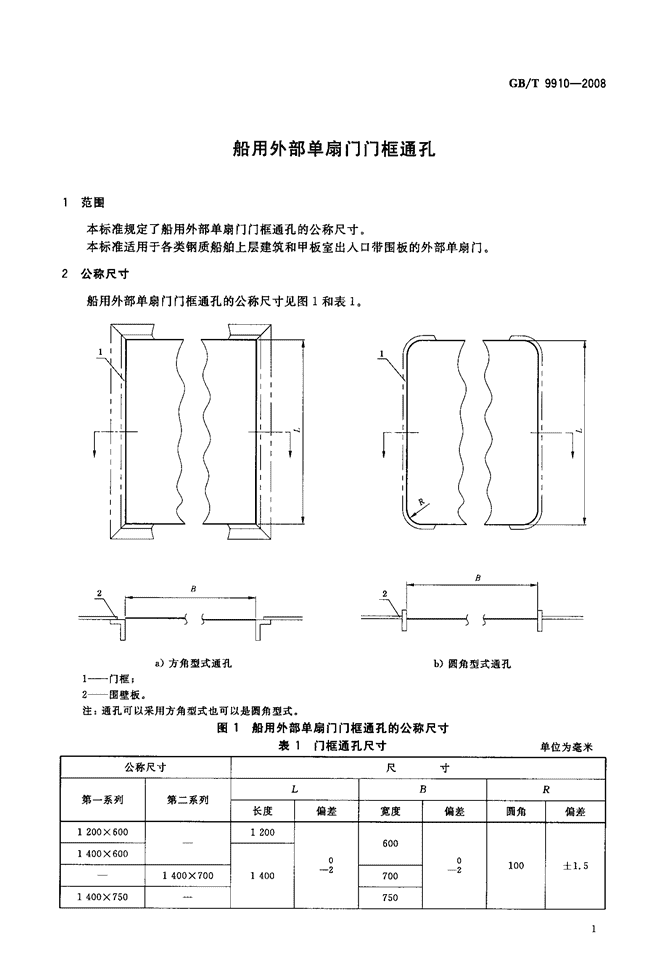

'lcs47．020．50U26园雪中华人民共和国国家标准GB／T9910—2008代替GB／T9910--1988船用外部单扇门门框通孔Shipbuilding--Clearopeningsthroughframesforexternalsingle--Leafdoors(ISO3796：1999，Shipsandmarinetechnology--Clearopeningsforexternalsingle--Leafdoors，MOD)2008—07-30发布2009-02-01实施中华人民共和国国家质量监督检验检疫总局辔森中国国家标准化管理委员会捉啊1 刖昌GB／T9910一2008本标准修改采用ISO3796：1999{造船与海上技术外部单扇门的净开口》(英文版)。本标准与ISO3796：1999相比的技术差异为：——增加了第二系列门框通孔的公称尺寸。为了便于使用，本标准还做了下列编辑性修改：——“本国际标准”一词改为“本标准”；——用小数点“．”代替作为小数点的逗号“，”；——删除Is03796：1999的前言；——删除IS03796：1999的规范性引用文件；——删除ISO3796：1999的术语和定义。本标准代替GB／T9910--1988{船用外部单扇门门框通孔》。本标准与GB／T9910--1988相比，主要有下列变化：——增加了第二系列中的十一档门框通孔公称尺寸；——取消了1000mm×500mm、1200mm×500mm、1700mm×750mm、1700lllm×900mm的门框通孔公称尺寸。本标准由中国船舶工业集团公司提出。本标准由全国船舶舾装标准化技术委员会归口。本标准起草单位：江南造船(集团)有限责任公司。本标准主要起草人：丁玉叶。本标准所代替标准的历次版本发布情况为：——GB／T99lO一1988。 1范围船用外部单扇门门框通孔本标准规定了船用外部单扇门门框通孔的公称尺寸。本标准适用于各类钢质船舶上层建筑和甲板室出人口带围板的外部单扇门。2公称尺寸船用外部单扇门门框通孔的公称尺寸见图1和表l。a)方角型式通孔GB／T9910—2008b)圆角型式通孔1——门框；2——围壁板。注：通孔可以采用方角型式也可以是圆角型式。图1船用外部单扇门门框通孔的公称尺寸表1门框通孔尺寸单位为毫米公称尺寸尺寸LBR第一系列第二系列长度偏差宽度偏差圆角偏差1200×60012006001400×6000100土1．5--221400×70014007001400×750750{等 GB／T9910—2008表1(续)单位为毫米公称尺寸尺寸LBR第一系列第二系列长度偏差宽度偏差圆角偏差1400X80014001400X9001500X6001500×70015007001500×8008001600×6006001600×7007001600×75016007501600X8000O100士1．5--21600X9001650×65065016501650X7001700×6006001700X70017001700X8001800X6001800×75018007501800×900900注：第一系列为ISO3796要求的公称尺寸；第二系列为补充的常用公称尺寸。2'
