HGT2165-1991D301大孔弱碱性苯乙烯系阴离子交换树脂.pdf 4页

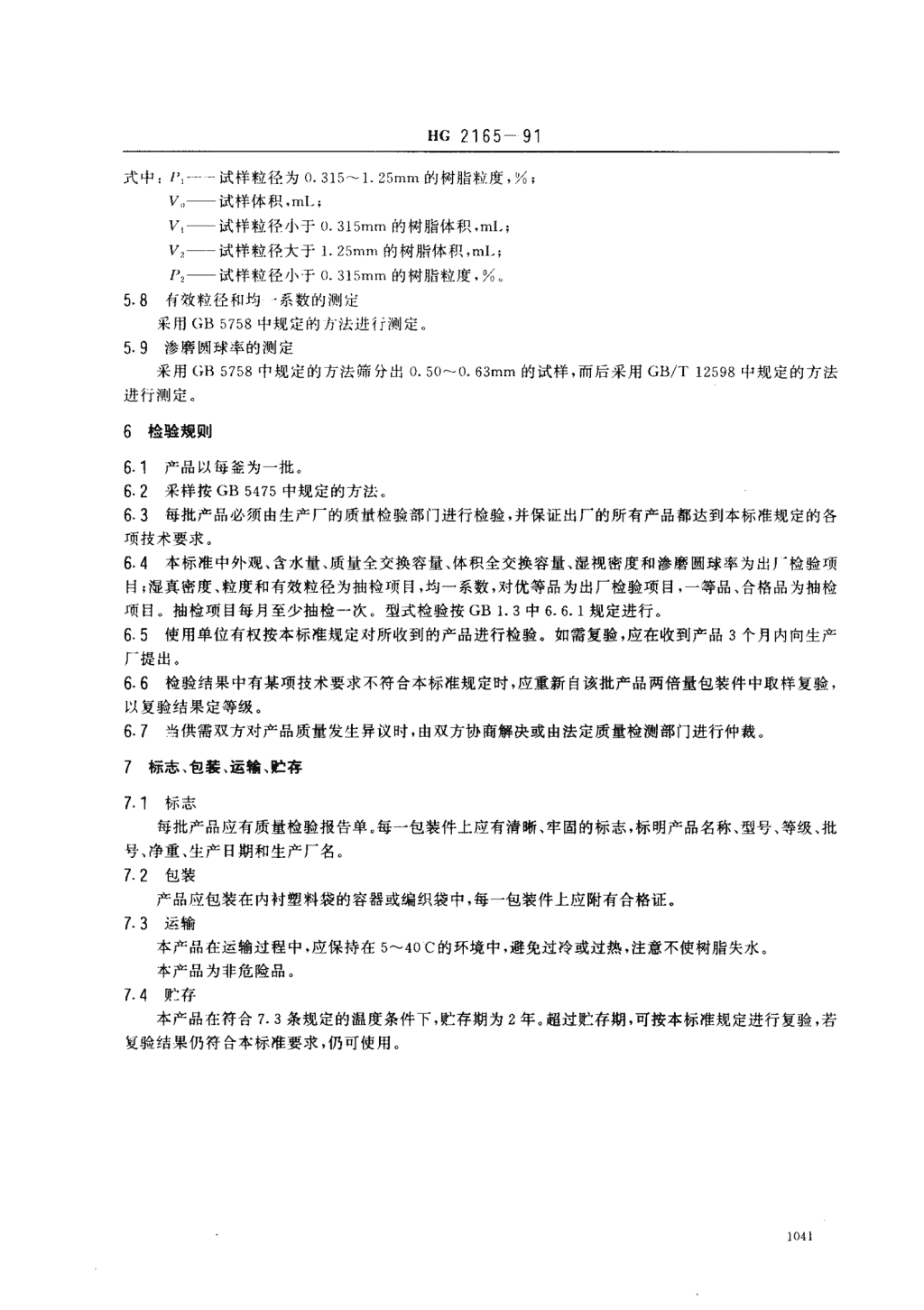

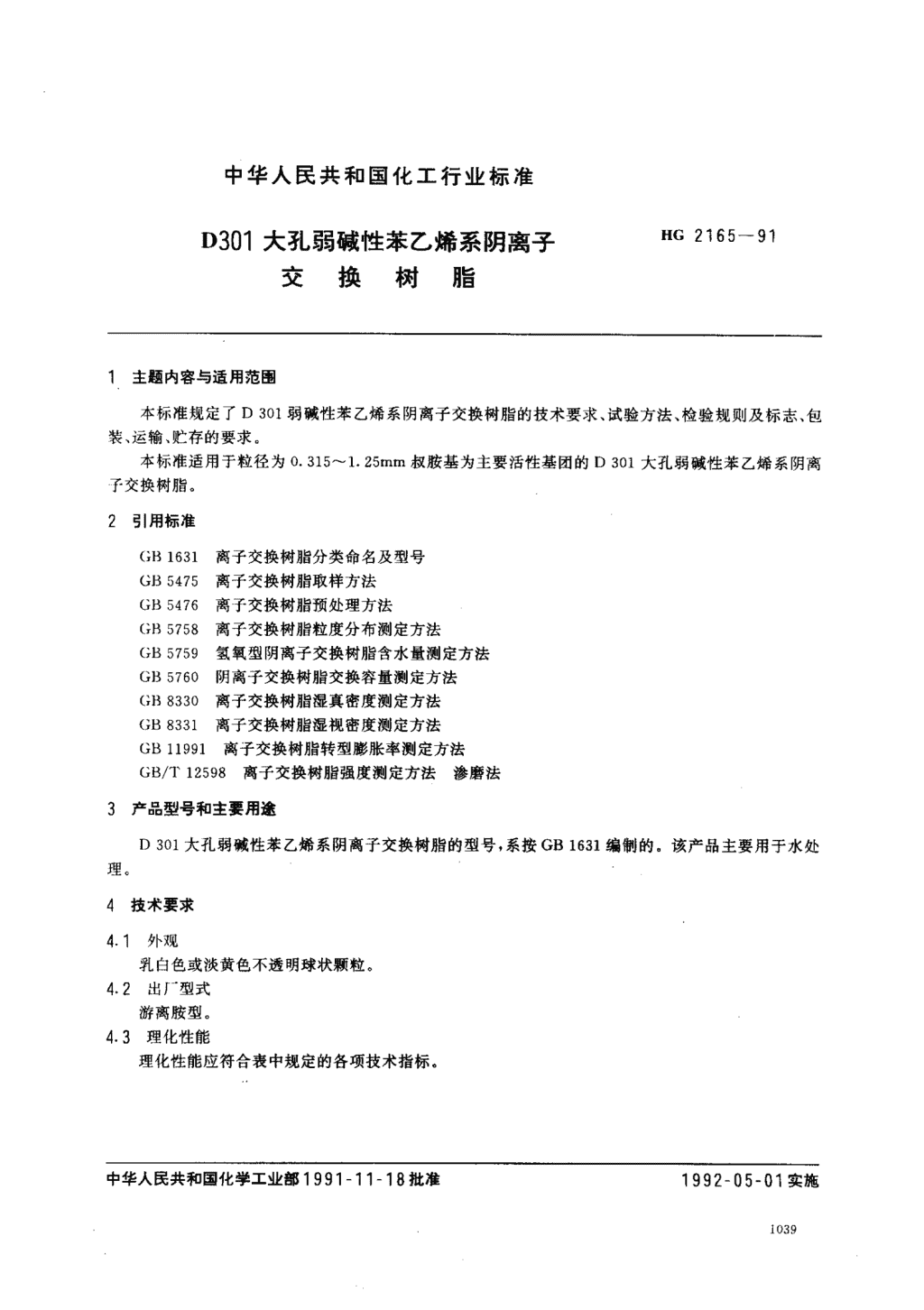

'中华人民共和国化工行业标准HG2165一91D301大孔弱碱性苯乙烯系阴离子交换树脂主题内容与适用范围本标准规定了D301弱碱性苯乙烯系阴离子交换树脂的技术要求、试验方法、检验规则及标志、包装、运输、贮存的要求。本标准适用于粒径为0.315-1.25mm叔胺基为主要活性基团的D301大孔弱碱性苯乙烯系阴离子交换树脂。2引用标准GB1631离子交换树脂分类命名及型号GB5475离子交换树脂取样方法GB5476离子交换树脂预处理方法GB5758离子交换树脂粒度分布测定方法GB5759氢氧型阴离子交换树脂含水量测定方法GB576。阴离子交换树脂交换容量测定方法GB833。离子交换树脂湿真密度测定方法GB8331离子交换树脂湿视密度测定方法GB11991离子交换树脂转型膨胀率测定方法GB/T12598离子交换树脂强度测定方法渗磨法3产品型号和主要用途D301大孔弱碱性苯乙烯系阴离子交换树脂的型号，系按GB1631编制的。该产品主要用于水处理4技术要求4门外观乳白色或淡黄色不透明球状颗粒。4.2出厂‘型式游离胺型。4.3理化性能理化性能应符合表中规定的各项技术指标。中华人民共和国化学工业部1991一11一18批准1992一05一01实施1039 HG2165一91指标指标名称优等品一等品合格品含水量，%50~6045~65质量全交换容量，mmol/9)4t84.64.2体积全交换容量，mmol/mL妻151.41.3二湿视密度，9/mL065~0.72湿真密度，9/mL103~1‘070.315~1.25mm)95粒度，%小于o315mm(l有效粒径，mm0，45~0‘70均一系数(1.61.7渗磨圆球率，%)9590855试验方法5.1外观目测。5.2试样预处理采用GB5476中规定的方法预处理。5.3含水量的测定采用GB5759中规定的方法进行测定。5.4质量全交换容量和体积全交换容量的测定5.4.1质量全交换容量的测定采用GB576O中规定的方法进行测定。5.4.2体积全交换容量的计算体积全交换容量按式(l)计算:Qv一Q，·P(1一X)·····“····························⋯⋯(1)式中:Qv—体积全交换容量，mmol/mL;Qw—质量全交换容量，mmof/9，p—湿视密度，9/mL;X—含水量，%。5.5湿视密度的测定采用GB8331中规定的方法进行测定。5.6湿真密度的测定采用GB833o中规定的方法进行测定。5，7粒度的测定用孔径为0.315mm和1.25mm的筛子，采用GB5758中规定的方法筛分后，按式(2)和式(3)计算:_Vn一Vl一V，I’1令---一二;，-----XIOO⋯“···..·········.········..···⋯⋯f夕、y。、~户PZ=(3)1040 HG2165一91式中:1"}-一试样粒径为。.315一1.25mm的树脂粒度，%;V=—试样体积，ml-;V—试样粒径小于0.315mm的树脂体积，ml;V2一一试样粒径大于1.25mm的树脂体积，ml;P,—试样粒径小于。.315-m的树脂粒度，%5.8有效粒径和均系数的测定采用GB5758中规定的方法进行测定5.9渗磨圆球率的测定采用GB5758中规定的方法筛分出。.50^-0.63mm的试样，而后采用GB/T12598中规定的方法进行测定6检验规则6.1产品以每釜为一批。6.2采样按GB5475中规定的方法6.3每批产品必须由生产厂的质量检验部门进行检验，并保证出厂的所有产品都达到本标准规定的各项技术要求。64本标准中外观、含水量、质量全交换容量、体积全交换容量、湿视密度和渗磨圆球率为出厂检验项目;湿真密度、粒度和有效粒径为抽检项目，均一系数，对优等品为出厂检验项目，一等品、合格品为抽检项目。抽检项目每月至少抽检一次型式检验按GB1.3中6.6.1规定进行。6.5使用单位有权按本标准规定对所收到的产品进行检验。如需复验，应在收到产品3个月内向生产厂提出。6.6检验结果中有某项技术要求不符合本标准规定时，应重新自该批产品两倍量包装件中取样复验，以复验结果定等级。6.了当供需双方对产品质量发生异议时，由双方协商解决或由法定质量检测部门进行仲裁了标志、包装、运辐、贮存71标志每批产品应有质量检验报告单。每一包装件上应有清晰、牢固的标志，标明产品名称、型号、等级、批号、净重、生产日期和生产厂名。了.2包装产品应包装在内衬塑料袋的容器或编织袋中，每一包装件上应附有合格证。7.3运输本产品在运输过程中，应保持在5^40C的环境中，避免过冷或过热，注意不使树脂失水本产品为非危险品。了.4贮存本产品在符合7.3条规定的温度条件下，贮存期为2年。超过贮存期，可按本标准规定进行复验，若夏验结果仍符合本标准要求，仍可使用。1041 He2165一91附录An301大孔弱碱性苯乙烯系阴离子交换树脂转型膨胀率(参考件)A1本产品山游离碱烈转到抓刑的转型膨胀率小于或等于2800A2试验方法，采用GB11991中规定的方法附加说明:卞标准山中华人民共和国化学工业部科技司提出本标准}n全国塑料标准化技术委员会塑料树脂产品分会(SC4)归口。本标准由浙江省余杭县争光化工厂负责起草。本标准主要起草人吴崇志、朱九华、王莺。t0a2'
