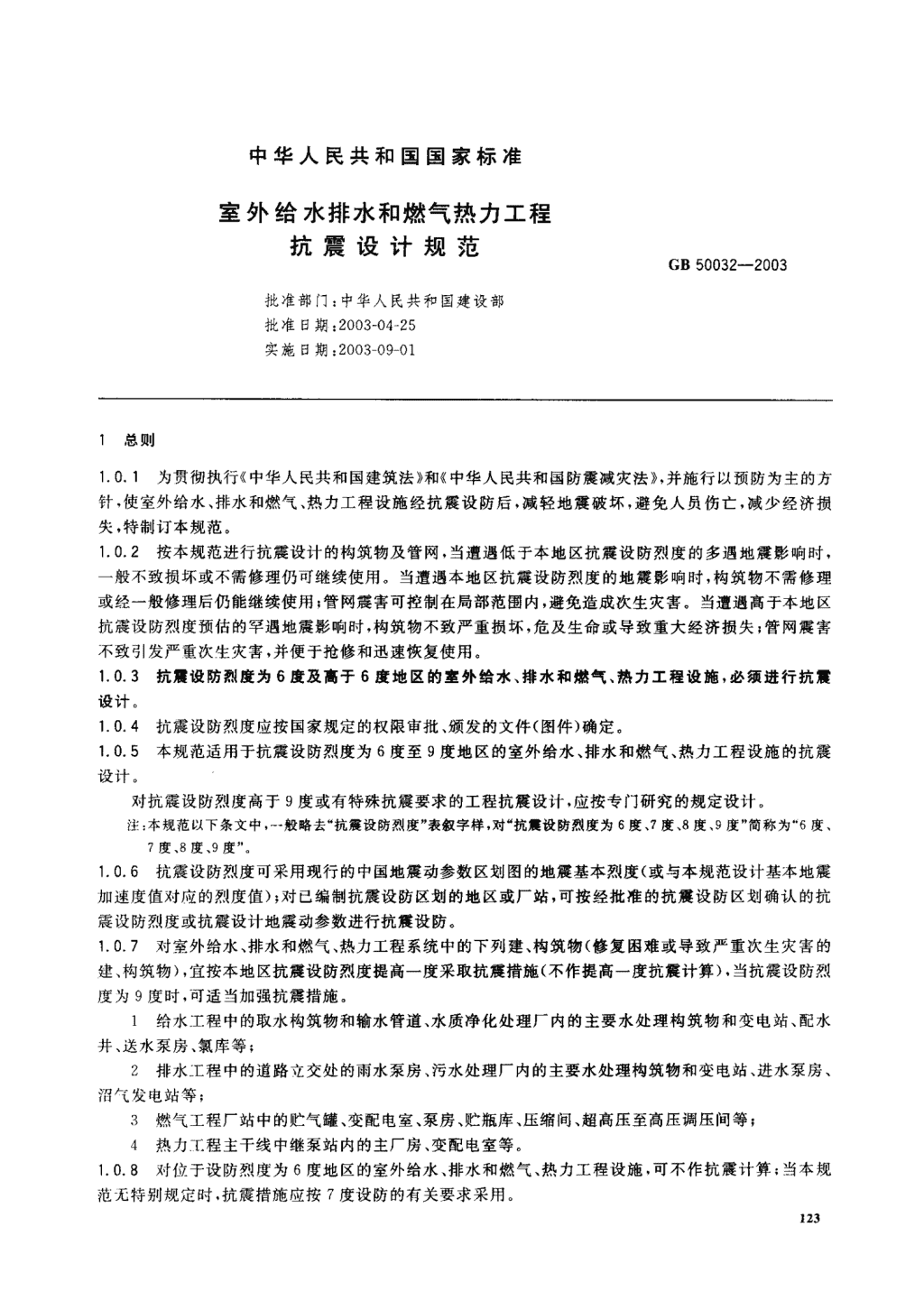

中华人民共和国国家标准室外给水排水和燃气热力工程抗震设计规范GB50032-2003批准部门:中华人民共和国建设部批准日期;2003-04-25实施日期:2003-09-01I总则t0.1为贯彻执行《中华人民共和国建筑法》和《中华人民共和国防震减灾法》,并施行以预防为主的方针,使室外给水、排水和燃气、热力工程设施经抗震设防后,减轻地震破坏,避免人员伤亡,减少经济损失.特制订本规范。t0.2按本规范进行抗震设计的构筑物及管网,当遭遇低于本地区抗震设防烈度的多遇地震影响时,一般不致损坏或不需修理仍可继续使用。当遭遇本地区抗震设防烈度的地震影响时,构筑物不需修理或经一般修理后仍能继续使用;管网震害可控制在局部范围内,避免造成次生灾害。当遭遇高于本地区抗震设防烈度预估的罕遇地震影响时,构筑物不致严重损坏,危及生命或导致重大经济损失;管网震害不致引发严重次生灾害,并便于抢修和迅速恢复使用。1.0.3抗瓜设防烈度为6度及高于6度地区的室外给水、排水和燃气、热力工程设施,必须进行抗屁设计。1.0.4抗震设防烈度应按国家规定的权限审批、颁发的文件(图件)确定。1.0.5本规范适用于抗震设防烈度为6度至9度地区的室外给水、排水和燃气、热力工程设施的抗震设计。对抗震设防烈度高于9度或有特殊抗震要求的工程抗震设计,应按专门研究的规定设计。注:本规范以下条文中,一般略去“抗震设防烈度”表叙字样,对“抗展设防烈度为6度、7度、8度、9度”简称为“6度、7度,8度、9度”1.0.6抗震设防烈度可采用现行的中国地震动参数区划图的地震基本烈度(或与本规范设计基本地震加速度值对应的烈度值);对已编制抗震设防区划的地区或厂站,可按经批准的抗展设防区划确认的抗震设防烈度或抗震设计地震动参数进行抗震设防。1.0.7对室外给水、排水和燃气、热力工程系统中的下列建、构筑物(修复困难或导致严重次生灾害的建、构筑物),宜按本地区抗震设防烈度提高一度采取抗震措施(不作提高一度抗震计算).当抗震设防烈度为9度时,可适当加强抗震措施。1给水工程中的取水构筑物和输水管道、水质净化处理厂内的主要水处理构筑物和变电站、配水井、送水泵房、氯库等;2排水工程中的道路立交处的雨水泵房、污水处理厂内的主要水处理构筑物和变电站、进水泵房、沼气发电站等;3燃气工程厂站中的贮气罐、变配电室、泵房、贮瓶库、压缩间、超高压至高压调压间等;4热力工程主干线中继泵站内的主厂房、变配电室等。1.0.8对位于设防烈度为6度地区的室外给水、排水和燃气、热力工程设施,可不作抗震计算;当本规范无特别规定时.抗震措施应按7度设防的有关要求采用。123\nGB50D32-20031.0.9室外给水、排水和燃气、热力工程中的房屋建筑的抗震设计,应按现行的《建筑抗震设计规范》GB50011执行:水工建筑物的抗震设计,应按现行的《水工建筑物抗震设计规范》SDJ10执行;本规范中未列人的构筑物的抗震设计,应按现行的《构筑物抗震设计规范》GB50191执行2主要术语、符号2.1术语2.1.1地震作用earthquakeaction由地震动引起的结构动态作用,包括水平地震作用和竖向地震作用。2.1.2杭震设防烈度seismicfortificationintensity按国家规定的权限批准作为一个地区抗震设防依据的地震烈度。2.1.3设计地震动参数designparameterofgroundmotion抗震设计采用的地震加速度(速度、位移)时程曲线、加速度反应谱和峰值加速度。2.1.4设计基本加速度designbasicaccelerationofgroundmotion50年设计基准期超越概率10%的地震加速度的设计取值。2.1.5设计特征周期designcharacteristicperiodofgroundmotion抗震设计采用的地震影响系数曲线中,反映地震震级、震中距和场地类别等因素的下降段起点对应的周期值2.1.6场地site工程群体所在地,具有相同的反应谱特征。其范围相当于厂区、居民小区和自然村或不小于1.0km“的平面面积。2.1.7抗震概念设计seismicconceptualdesign根据地震震害和工程经验所获得的基本设计原则和设计思想,进行结构总体布置并确定细部抗震措施的过程。2.1.8抗震措施seismicfortificationmeasures除地震作用计算和抗震计算以外的抗震内容,包括抗展构造措施。2.2符号2.2.1作用和作用效应凡K、F二K—结构上的水平、竖向地震作用的标准值;G,G,4—地震时结构(构件)的重力荷载代表值、等效总重力荷载代表值;P-基础底面压力;s—地展作用效应与其他荷载效应的基本组合;SE—地震作用效应(弯矩、轴向力、剪力、应力和变形);,K—作用、荷载标准值的效应;,AM.k—地震引起半个视波长范围内管道沿管轴向的位移量标准值。2.2.2材料性能和抗力f,八、介—各种材料的强度设计值、标准值和抗震设计值;K—结构(构件)的刚度;R-结构构件承载力;厂U。〕—管道接头的允许位移量。2.2.3JL何参数A一一构件截面面积;d-一土层深度或厚度;仔—一结构高度、池壁高度;124\nGB50032-2003H,一池内水深;L一一剪切波的波长:2-一构件长度;1,一一每根管子的长度。2.2.4计算参数fw—动水压力系数;a-—水平地震影响系数;a}}}n..av==一一水平地震、竖向地震影响系数最大值Yxe—承载力抗震调整系数;17--一地震作用效应调整系数;,拉杆影响系数;T}-一结构杆件长细比影响系数;答一一沿管道方向的位移传递系数3抗展设计的基本要求3.1规划与布局3.1.1位于地震区的大、中城市中的给水水源、嫩气气源、集中供热热源和排水系统,应符合下列要求:1水源、气源和热源的设置不宜少于两个,并应在规划中确认布局在城市的不同方位;2对取地表水作为主要水源的城市,在有条件时宜配置适量的取地下水备用水源井;3在统筹规划、合理布局的前提下,用水较大的工业企业宜自建水源供水;4排水系统宜分区布局,就近处理和分散出口。3.1.2地震区的大、中城市中给水、燃气和热力的管网和厂站布局,应符合下列要求:1给水、燃气干线应敷设成环状;2热源的主干线之间应尽量连通;3净水厂、具有调节水池的加压泵房、水塔和燃气贮配站、门站等,应分散布置。3.1.3排水系统内的干线与干线之间,宜设置连通管。3.2场地影响和地基、基础3.2.1对工程建设的场地,应根据工程地质、地震地质资料及地震影响按下列规定判别出有利、不利和危险地段:1坚硬土或开阔平坦密实均匀的中硬土地段,可判为有利建设场地;2软弱土、液化土、非岩质的陡坡、条状突出的山嘴、高耸孤立的山丘、河岸边缘、断层破碎地带、故河道及暗埋的塘涣沟谷地段,应判为不利建设场地;3地震时可能发生滑坡、崩塌、地陷、地裂、泥石流等及发震断裂带上可能发生地表错位的地段,应判为危险建设场地。3.2.2建设场地的选择,应符合下列要求:1宜选择有利地段;2应尽量避开不利地段;当无法避开时,应采取有效的抗震措施;3不应在危险地段建设。3.2.3位于工类场地上的构筑物,可按本地区抗震设防烈度降低一度采取抗震构造措施,但设计基本地震加速度为。.15g和0.30g地区不降;计算地震作用时不降;抗展设防烈度为6度时不降。3.2.4对地基和基础的抗震设计,应符合下列要求:1当地基受力层范围内存在液化土或软弱土层时,应采取措施防止地基承载力失效、震陷和不均匀沉降导致构筑物或管网结构损坏。125\nGB50032-20032同一结构单元的构筑物不宜设置在性质截然不同的地基土上,并不宜部分采用天然地基、部分采用桩基等人工地基当不可避免时,应采取有效措施避免震陷导致损坏结构,例如设置变形缝分离,加设垫褥等方法3同一结构单元的构筑物,其基础宜设置在同一标高上;当不可避免存在高差时,基础应缓坡相接,缓坡坡度不宜大于1:2.4当构筑物基底受力层内存在液化土、软弱勃性土或严重不均匀土层时,虽经地基处理,仍应采取措施加强基础的整体性和刚度。3.3地震影响3.3.1工程设施所在地区遭受的地震影响,应采用相应于抗震设防烈度的设计基本地震加速度和设计特征周期或本规范第1.0.5条规定的设计地震动参数作为表征。3.3.2抗震设防烈度和设计基本地震加速度取值的对应关系,应符合表3.3.2的规定。设计基本地震加速度为。.151;和。.30g地区的工程设施,应分别按抗震设防烈度7度和8度的要求进行抗震设计。表3.3.2抗.设防烈度和设计基本地,加速度的对应关系抗震设防烈度6789设计基本地0.10g0.20g0.05g0.40g震加速度(0.15g)(0.30g)注:9为重力加速度.3.3.3设计特征周期应根据工程设施所在地区的设计地震分组和场地类别确定。本规范的设计地震共分为三组。3.3.4我国主要城镇(县级及县级以上城镇)中心地区的抗震设防烈度、设计基本地震加速度值和所属的设计地震分组,可按本规范附录A采用3.4抗震结构体系3.4.1抗震结构体系应根据建筑物、构筑物和管网的使用功能、材质、建设场地、地基地质、施工条件和抗震设防要求等因素,经技术经济综合比较后确定。3.4.2给水、排水和燃气、热力工程厂站中建筑物的建筑设计中有关规则性的抗震概念设计要求,应按现行《建筑抗震设计规范》GB50011的规定执行。3.4.3构筑物的平面、竖向布置,应符合下列要求:1构筑物的平面、竖向布置宜规则、对称,质量分布和刚度变化宜均匀;相邻各部分间刚度不宜突变。2对体型复杂的构筑物,宜设置防震缝将结构分成规则的结构单元;当设置防震缝有困难时,应对结构进行整体抗震计算,针对薄弱部位,采取有效的抗震措施。3防震缝应根据抗震设防烈度、结构类型及材质、结构单元间的高差留有足够宽度,其两侧上部结构应完全分开,基础可不分;当防震缝兼作变形缝(伸缩、沉降)时,基础亦应分开。变形缝的缝宽,应符合防震缝的要求。3.4.4构筑物和管道的结构体系,应符合下列要求:1应具有明确的计算简图和合理的地屁作用传递路线;2应避免部分结构或构件破坏而导致整个体系丧失承载能力;3同一结构单元应具有良好的整体性;对局部削弱或突变形成的薄弱部位,应采取加强措施。126\nGB50032-20033.4.5结构构件及其连接,应符合下列要求:1混凝土结构构件应合理选择截面尺寸及配筋,避免剪切先于弯曲破坏、混凝土压溃先于钢筋屈服,钢筋锚固先于构件破坏;2钢结构构件应合理选择截面尺寸,防止局部或整体失稳;3构件节点的承载力,不应低于其连接构件的承载力;4装配式结构的连接,应能保证结构的整体性;5管道与构筑物、设备的连接处(含一定距离内),应配置柔性构造措施;6预应力混凝土构件的预应力钢筋,应在节点核心区以外锚固。3.5非结构构件3.5.1非结构构件,包括建筑非结构构件和各种设备,这类构件自身及其与结构主体的连接,应由相关专业人员分别负责进行抗震设计3.5.2围护墙、隔墙等非承重受力构件,应与主体结构有可靠连接;当位于出人口、通道及重要设备附近处,应采取加强措施。3.5.3幕墙、贴面等装饰物,应与主体结构有可靠连接不宜设置贴镶或悬吊较重的装饰物,当必要时应加强连接措施或防护措施,避免地震时脱落伤人。3.5.4各种设备的支座、支架和连接,应满足相应烈度的抗震要求。3.6结构材料与施工3.6.1给水、排水和燃气、热力工程厂站中建筑物的结构材料与施工要求,应符合现行《建筑抗震设计规范》GB50011的规定。3.6.2钢筋混凝土盛水构筑物和地下管道管体的混凝土等级,不应低千C25.3.6.3砌体结构的砖砌体强度等级不应低于MU10,块石砌体的强度等级不应低于MU20;砌筑砂浆应采用水泥砂浆,其强度等级不应低于M7.5}3.6.4在施工过程中,不宜以屈服强度更高的钢筋替代原设计的受力钢筋;当不能避免时,应按钢筋强度设计值相等的原则换算,并应满足正常使用极限状态和抗震要求的构造措施规定。3.6.5毗连构筑物及与构筑物连接的管道,当坐落在回填土上时,回填土应严格分层压实,其压实密度应达到该回填土料最大压实密度的95%-97%.3.6.6混凝土构筑物和现浇混凝土管道的施工缝处,应严格剔除浮浆、冲洗干净,先铺水泥浆后再进行二次浇筑,不得在施工缝处铺设任何非胶结材料。4场地、地基和基础4.1场地4.1.1建(构)筑物、管道场地的类别划分,应以土层的等效剪切波速和场地,盖层厚度的综合影响作为判别依据4.1.2在场地勘察时,对测定土层剪切波速的钻孔数量,应符合下列要求:I在初勘阶段,对大面积同一地质单元,应为控制性钻孔数量的1/3^1/5;对山间河谷地区可适量减少,但不宜少于3个孔2在详勘阶段,对每个建(构)筑物不宜少于2个孔,当处于同一地质单元,且建(构)筑物密集时,虽狈1孔数可适量减少,但不得少于1个。对地下管道不应少于控制性钻孔的1/2.4.1.3对厂站内的小型附属建(构)筑物或埋地管道,当无实测剪切波速或实测数量不足时,可根据各层岩土名称及性状,按表4.1.3划分土的类型,并依据当地经验或已测得的少量剪切波速数据,参照表4.1.3内给出的波速范围内判定各土层的剪切波速。127\nGB50032-2003表4.1.3土的类型划分和剪切波速范围土的类型岩土名称和性状剪切波速范围坚硬土或岩石稳定岩石,密实的碎石土V,>500中密、稍密的碎石土,密度、中密的砾、粗、中砂,几k>200的猫性土中硬土500要V>250和粉土,坚硬黄土稍密的砾、粗、中砂,除松散外的细、粉砂,几。簇200的翁性土和粉土,中软上250>V,>140f,,,>130的填土,可塑黄土淤泥和淤泥质土,松散的砂,新近沉积的猫性土和粉土,几,,G130软弱土从落140的填土,新近堆积黄土和流塑黄土注:几、为地基静承载力特征值(kPa);V,为岩土剪切波速。4.1.4工程场地砚盖层厚度的确定,应符合下列要求:1一般情况下,应按地面至剪切波速大于500m/s土层顶面的距离确定;2当地面5m以下存在剪切波速大于相邻上层土剪切波速的2.5倍的土层,且其下卧土层的剪切波速均不小于400m/s时,可取地面至该土层顶面的距离确定。3剪切波速大于500m/s的孤石、透镜体,应视同周围土层;4土层中的火山岩硬夹层,应视为刚体,其厚度应从,盖土层中扣除4.1.5土层等效剪切波速应按下列公式计算。(4l.51)doVo.,_宁了d、(4.1.5一2)忿\V,;/式中:V、一一土层等效剪切波速(m/s);d,—计算深度(m),取筱盖层厚度和20m两者的较小值t-剪切波在地表与计算深度之间传播的时间(5);d-一计算深度范围内第£土层的厚度(m);n—计算深度范围内土层的分层数;V,—计算深度范围内第i层土层的剪切波速(m/s)4.1.6建(构)筑物和管道的场地类别,应根据土层等效剪切波速和场地覆盖层厚度按表4.1.6的划分确定。表4.1.6场地类别划分衷1nmIV份曰嚎V轰}kdv}M}RV)igy}>t(}m5fl/0ls0()m)0500妻VK>250<5)5250)V,,>140<33-50>50VK(140<33-1516-80>804.1.7当厂站或埋地管道工程的场地遭遇发震断裂时,应对断裂影响做出评价。符合下列条件之一\nGB50032-2003者,可不考虑发震断裂错动对建(构)筑物和埋地管道的影响。1抗震设防烈度小于8度:2非全新世活动断裂;3抗震设防烈度为8度、9度地区,前第四纪基岩隐伏断裂的土层覆盖厚度分别大于60m,90m当不能满足卜述条件时,首先应考虑避开主断裂带,其避开距离不宜少于表4.1.7的规定。如管道无法避免时,应采取必要的抗震措施或控制震害的应急措施表4.1.7通开发,断裂的级小距离表管道工程厂站、、}.'i14f输水、气、热配管、排水管8一一300}一9一5。。500300注;1.避开距离指至主断裂外缘的水平距离。2.厂站的避开距离应为主断裂带外缘至厂站内最近建(构)筑物的距离4.1.8当需要在条状突出的山嘴、高耸孤立的山丘、非岩质的陡坡、河岸和边坡边缘等抗震不利地段建造建(构)筑物时,除应确保其在地震作用下的稳定性外,尚应考虑该场地的震动放大作用。相应各种条件下地震影响系数的放大系数以),可按表4.1.8采用。表4.1.8地,形晌系数的放大系数z衰岩质地层H<2020(H<4040(H<60H多60}H}}fL68;A1(kmH)非岩质地层H<55GH<1515蕊H<25H>25H<2.51.001.101.201.30书<0.32.5_<寻<51.001.061.121.18异H>'1.001.031.061.09T-<2.51.101.201.301.40。.3GL<0.6:.551.031.061.091.121.201.301.401.50YT<2.5。.6}H<1.。2.551.061.091.121.15B<2.51.301.401.50l.60H>1.02.551.091.12一}注表中B为建(构)筑物至突出台地边缘的距离,I为突出台地边坡的水平长度\nGB50032-20034.1.9对场地岩土工程勘察,除应按国家有关标准的规定执行外,尚应根据实际需要划分对抗震有利、不利和危险的地段,并提供建设场地类别及岩土的地震稳定性(滑坡、崩塌、液化及震陷特性等)评价4.2天然地基和基础4.2.1天然地基上的埋地管道和下列建(构)筑物,可不进行地基和基础的抗震验算:1本规范规定可不进行抗震验算的建(构)筑物;2设防烈度为7度、8度或9度时,水塔及地基的静力承载力标准值分别大于80,100,120kPa且高度不超过2.5m的建(构)筑物。4.2.2对天然地基进行抗瓜验算时,应采用地及作用效应标准组合:相应地基抗展承载力应取地基承载力特征值乘以地基抗展承载力调整系数确定。4.2.3地基土的抗震承载力应按下式计算。f.e=f.·}.(4.2.3)式中:大:一一调整后的地基抗震承载力;二一一深宽修正后的地基土承载力特征值,应按现行《建筑地基基础设计规范》GB50007的规定确定;虱一一地基抗震承载力调整系数,应按表4.2.3采用衰4.2.3地基土杭从承峨力调整系数(S.)岩土名称和性状二岩石密实的碎石土,密实的砾、粗、中砂,f.a>-300kPa的猫性土1.5和粉土。中密、稍密的碎石土.中密、稍密的砾、粗、中、砂,密实、中密的细、1.3粉砂,150kPa镇几rz<300kP,的猫性土和粉土.坚硬黄土。稍密的细、粉砂,100kpad,+d。一23.2一1)d->d.+dn一3:;.3_2d.+d=)1.5试+db一4.5(4.3.2::式中:d,上覆盖非液化土层厚度(m),淤泥和淤泥质土层不宜计入;d_地下水位深度(m),宜按工程使用期内的年平均最高水位采用;当缺乏可靠资料时,也可按近期内年最高水位采用;do一基础埋置深度(m),当不大于2m时,应按2m计算:d—液化土特征深度(m)。可按表4.3.2采用表4.3.2液化土特征深度一~一一~设防烈度饱和土类别粉士一一砂土4.3.3饱和砂土或粉土经初步液化判别后,确认需要进一步做液化判别时,应采用标准贯人试验法。当标准贯人锤击数实测值(未经杆长修正)’J、于液化判别标准贯人锤击数临界值时,应判为液化土。液化判别标准贯人锤击数临界值可按下式计算(1)当d,<-15m时、一、。仁。.9+。.1(d,一、w)〕PC(4=3.3一1)(2)当d,>-15m时(适用于基础埋深大于5m或采用桩基时)Ncr一、(2.4一。.1、*)‘厂(4.3.3-2)vP.式中:d—标准贯人点深度(m);N「一液化判别标准贯人锤击数临界值;N,一液化判别标准贯人锤击数基准值,应按表4.3.3采用;P.-一勃粒含量百分率,当小于3或为砂土时应取3计算。表4.3.3标准贯入惬击数基准值(No)~分凌iit一it事施1Ub丽i}芬5}犷fA_i&})ix.'1144789第一组6(8)10(13)16第二、三组8(10)12(15)一}注括号内数值适用于设计基A卜地震加速度为。.15g和。.30g的地区。\nGB50032-20034.3.4当地基中15m或20m深度内存在液化土层时,应探明各液化土层的深度和厚度,并按下式计算每个钻孔的液化指数合i.N、.I,E=夕I1一=la(4.3.4)丁』、IV,r/式中:II:一一液化指数;、一每一个钻孔15m或20m深度范围内液化土中标准贯人试验点的总数;N;,N一一分别为深度i点处标准贯人锤击数的实测值和临界值,当实测值大于临界值时应取临界值的数值;d一I点所代表的土层厚度(m),可采用与该标准贯人试验点相邻的上、下两标准贯入试验点深度差的一半,但_L界不高于地下水位深度,下界不深于液化深度;*一,土层考虑单位土层厚度的层位影响权函数值(单位为m’),当该层中点的深度不大于5m时应取10,等于15m或20m(根据判别深度)时应取为0.5m-15m或20m时应按线性内插法取值注:对第1.0.7条规定的构筑物,可按本地区抗艇设防烈度的要求计算液化指数。4.3.5对存在液化土层的地基,应根据其钻孔的液化指数按表4.3.5确定液化等级。表4.3.5液化等级划分衷~儡露迪缨~轻微中等严重150<4(55<1,E簇151.>1520O<1,Q(66<1,e镇18爪>184.3.6未经处理的液化土层一般不宜作为天然地基的持力层。对地基的抗液化处理措施,应根据建(构)筑物和管道工程的使用功能、地基的液化等级,按表4.3.6的规定选择采用。表4.3.6抗液化措施一卜卜巡化等级轻微中等严重工程项目英别~~一第1.0.6条规定的工程项目B或CA或B十CA厂站内其他建(构)筑物CB或CA或B+C一输水、气、热干线DCB斗C管配管主干线DCB+D:”一一般配管不采取措施DC注:A一全部消除地基液化沉陷;H-一部分消除地基液化沉陷;C减小不均匀沉陷、提高结构对不均匀沉陷的适应能力;D提高管道结构适应不均匀沉陷的能力。全部消除地基液化沉陷的措施,应符合下列要求“3一采用桩基时,应符合本章第4节有关条款的要求\nGB50032-2003采用深基础时,基础底面应埋人液化深度以下的稳定土层中,其埋人深度不应小于500mm;采用加密法(如振冲、振动加密、碎石桩挤密,强夯等)加固时,处理深度应达到液化深度下界;处理后桩间土的标准贯入锤击数实测值不宜小于相应的液化标准贯入锤击数临界值(Nr);采用换土法时,应挖除全部液化土层:采用加密法或换土法时,其处理宽度从基础底面外边缘算起,不应小于基底处理深度的1,i2.且不应小于2mo4.3.8邵分清除地基液化沉陷的措施,应符合下列要求:处理深度应使处理后的地基液化指数不大于4(判别深度为15n:时)或5(判别深度为20m时);对独立基础或条形基础,尚不应小于基底液化土层特征深度值(Cdr)和基础宽度的较大值。2土层当采用振冲或挤密碎石桩加固时,加固后的桩间土的标准贯人锤击数,应符合4.3.7条3款的要求。3基底平面的处理宽度,应符合4.3.7条5款的要求。4.3.9减轻液化沉陷影响,对建(构)筑物基础和上部结构的处理,可根据工程具体情况采用下列各项措施:l选择合适的基础埋置深度;2调整基础底面积,减少基础偏心;3加强基础的整体性和刚度,如采用整体底板(筏基)等;4减轻荷载,增强上部结构的整体性、刚度和均匀对称性,合理设置沉降缝,对敞口式构筑物的壁顶加设圈梁等。4.3.10提高管道适应液化沉陷能力,应符合下列要求:I对埋地的输水、气、热力管道,宜采用钢管;2对埋地的承插式接口管道,应采用柔性接口;3对埋地的矩形管道,应采用钢筋混凝土现浇整体结构,并沿线设置具有抗剪能力的变形缝,缝宽不宜小于20mm,缝距一般不宜大于15m;4当埋地圆形钢筋混凝土管道采用预制平口接头管时,应对该段管道做钢筋混凝土满包,纵向钢筋的总配筋率不宜小于。.3%;并应沿线加密设置变形缝(构造同3款要求),缝距一般不宜大于10m;5架空管道应采用钢管,并应设置适量的活动、可挠性连接构造。4.3.11设防烈度为8度、9度地区,当建(构)筑物地基主要受力层内存在淤泥、淤泥质土等软弱勃性土层时,应符合下列要求:、l当软弱私性土层上覆盖有非软土层,其厚度不小于5m(8度)或8m(9度)时.可不考虑采取消除软土震陷的措施2当不满足要求时,消除震陷可采用桩基或其他地基加固措施。4.3.12厂站建(构)筑物或地下管道傍故河道、现代河滨、海滨、自然或人工坡边建造,当地基内存在液化等级为中等或严重的液化土层时,宜避让至距常时水线150m以外;否则应对地基做有效的抗滑加固处理.并应通过抗滑动验算。‘’4.4桩基4.4.1设防烈度为7度或8度地区,承受竖向荷载为主的低承台桩基,当地基无液化土层时,可不进行桩基杭震承载力验算。4.4.2当地墓无液化土层时,低承台桩基的抗震验算,应符合下列规定:1单桩的竖向和水平向抗震承载力设计值,可比静载时提高25%;2当承台四周侧面的回填土的压实系数不低于90%时,可考虑承台正面填土抗力与桩共同承担水平地震作用,但不应计人承台底面与地基土间的摩擦力。承台d:面填土的土抗力,可按朗金被动土压力的1/3计算。\nGB50032-20034.4.3当地基内存在液化土层时,低承台的抗震验算,应符合下列规定:1对一般浅基础不宜计人承台正面填土的土抗力作用;2当桩承台底面上、下分别有厚度不小于1.5m,1.0m的非液化土层时,可按下列两种情况进行桩的抗震验算,并按不利情况设计:(1)桩承受全部地震作用,桩承载力按本节第4.4.2条规定采用,但液化土的桩周摩阻力及桩水平抗力均应乘以表4.4,3所列的折减系数;表4.4.3土层液化形响折减系数AN深度d.(m)折减系数d.<10一0礼<0.610}->。.25;h,V一一水柜内的贮水高度,对倒锥形水柜可取水面至锥壳底端的高度(m);r"—水柜的内半径,对倒锥形水柜可取上部筒壳的内半径(m);马一一相应于水塔结构基本自振周期的水平地震影响系数(空柜或满水),应按本规范5.1.5条确定;a.一一相应于水柜中水的基本自振周期的水平地震影响系数,可按本规范5.1.5条及5.1.6条规定并取夸=。确定149\nGB50032-20039.2.2水塔结构的基本自振周期可按下式计算。T一一丫竺成(9.2.2)式中:T,—水塔结构的基本自振周期(8);K,一一水塔支承结构的刚度(kN/m);K—重力加速度(m/s'),注:当计算空柜时,W‘中不含贮水作用项9.2.3水柜中水的基本自振周期可按下式计算。Tw=一一二.—-(9.2.3)旦1.84tanhr。(‘·8‘二粤)9.2.4对位于9度地区的水塔,应验算竖向地震作用,可按本规范5.3.2条规定计算。当验算竖向地震作用与水平地震作用组合效应时,应采用平方和开方组合确定。9.3构造措施9.3.1除I类场地外,水塔采用柱支承时,柱基宜采用整体筏基或环状基础;当采用独立柱基时,应设置连系梁9.3.2水柜由钢筋混凝土筒支承时,应符合下列构造要求:1筒壁的竖向钢筋直径不应小于12mm,间距不应大于200mm,2筒壁上的门洞处,应设置加厚门框,并配置加强筋,两侧门框内的加强筋截面积不应少于切断竖向钢筋截面积的1.5倍,并应在门洞顶部两侧加设八字斜筋,斜筋里外层不少于2012钢筋。3筒壁上的窗洞或其他孔洞处,周围应设置加强筋;加强筋构造同门洞处要求,但八字斜筋应上下均设置。9.3.3水柜由钢筋混凝土构架支承时,应符合下列构造要求:1横梁内箍筋的搭接长度不应少于40倍钢筋直径;箍筋间距不应大于200mm,且在梁端的1倍梁高范围内,箍筋间距不应大于100mm,2立柱内的箍筋间距不应大于200mm,且在水柜以下和基础以上各800mm范围内以及梁柱节点上下各1倍柱宽并不小于1/6柱净高范围内,柱内箍筋间距不应大于100mm;箍筋直径,7度、8度不应小于8mm,9度不应小于10mm,3水柜下环梁和支架梁端应加设腋角,并配置不少于主筋截面积50%的钢筋。48度、9度时,当水塔高度超过20m时,沿支架高度每隔10m左右宜设置钢筋混凝土水平交叉支撑一道,支撑构件的截面不宜小于支架柱的截面。9.3.4水柜由砖筒支承的水塔,应符合下列构造要求:1对6度W类场地和7度工、n类场地的砖筒内应有适量配筋,其配筋范围及配筋量不应少于表9.3.4的要求。表9.3.4砖简盛配筋要求一卜一一一N度和场地类别6度S'类场地和7度IA类场地配筋方式一~一~一配筋高度范围全高砌体内竖向配筋Olo,间距500mm^-700mm,并不少于6根砌体竖槽配筋每槽1012,间距1000mm,并不少于6根砌体内环向配筋耗,间距360mm\nGB50032-20032对7度田、F类场地和8度工、n类场地的砖筒壁.宜设置不少于4根构造柱,柱截面不宜小于240rnmX2,10mm.并与圈梁连接;柱内纵向钢筋宜采用4014,箍筋间距不应大于200mm,且在柱上、下两端宜加密;沿柱高每隔500mm设置2粥拉结钢筋,每边伸人筒壁内长度不宜小于1m;柱底端应锚人筒壁基础内。3砖筒沿高度每隔4rn左右宜设圈梁一道,其截面高度不宜小于180mm,宽度不宜小于筒壁厚度的2/3或240mm;梁内纵筋不宜少于4012,箍筋间距不宜大于250mm.1砖筒上的门洞匕下应设置钢筋混凝土圈梁。洞两侧7度I.Q类场地应设置门框,门框的截面尺寸应能弥补门洞削弱的刚度;7度m、W类场地和8度工、n类场地应设置钢筋棍凝土门框.门框内竖向钢筋截面积不应少于上下圈梁内的配筋量,并应锚人圈梁内。5砖筒上的其他洞口处,宜与门洞处采取相同的构造措施,当洞上下无圈梁时应加设308钢筋,其两端伸人筒壁长度不应小于1m.10管道10.1一般规定10.1.1本章中架空管道内容适用于跨越河、湖及其他障碍的自承式管道。10.1.2埋地管道应计算在水平地瓜作用下,剪切波所引起管道的变位或应变10.1.3对高度大于3.0mm的埋地矩形或拱形管道,除应计算管道纵向作用效应外,尚应计算在水平地震作用下动土压力等对管道横截面的作用效应。10.1.4符合下列条件的管道结构可不进行抗震验算:1各种材质的埋地预制圆形管材,其连接接口均为柔性构造,且每个接口的允许轴向拉、压变位不小于10mm2设防烈度6度、7度,符合7度抗震构造要求的埋地雨、污水管道3设防烈度为6度、7度或8度工、n类场地的焊接钢管和自承式架空平管。4管道上的阀门井、检查井等附属构筑物。10.2地震作用计算10.2.1地下直埋式管道的抗震验算应满足第5章5.5的要求.由地震时剪切波行进中引起的直线段管道结构的作用效应标准值,可按附录C计算10.2.2符合本章10.1.3规定的地下管道,在水平地震作用下土压力标准值,可按本规定6.2.4的规定H-算10.2.3架空管道纵向或横向的基本自振周期.可按下式计算。二=2./G,"(10.2.3)IV91S式中:儿一荃本自振周期(s)叹「一纵向或横向计算单元(跨度)等代重力荷载代表值(N),应取永久荷载标准值的100%,可变荷载标准值的50%和支承结构自重标准值的30%;凡一一纵向或横向支承结构的刚度(N/m),10.2.4架空管道支承结构所承受的水平地震作用标准值,可按下式计算。Fhok=a,G,"(10.2.4)式中:al一一相应纵向或横向基本自振周期的地震影响系数。10.2.5当设防烈度为9度时,架空管道支承结构应计算竖向地震作用效应.其竖向地震作用标准值可按一卜式计算。F<<.k=avme.Ge=(10.2.5)10.2.6架空管道结构所承受的水平地震作用标准值,可按下列公式计算。\nGB50032-2003平管F_k=a,Gl,q(10.2.6一1)2折线形管_a0,F,k(10.2.6一2)22+23拱形管a,G',,F=,k(10.2.6一3)式中:F=。一平管单位长度的水平地震作用标准值(N/mm);一平管的计算单元长度(mm);F,,.k一一折线形管单位长度的水平地震作用标准值(N/mm);l,—一折线形管的折线部分管道长度(mm);l—折线形管的水平部分管道长度(mm);凡.k一一拱形管单位长度的水平地震作用标准值(N/mm);l,—拱形管道的拱形弧长(mm);口—管道的总重力荷载标准值(N),即为G。减去管道支承结构自重标准值的30%口10.2.7当设防烈度为9度时,架空管道应计算竖向地震作用效应,其竖向地震作用标准值可按下列公式计算1平管。G,。(10.2.7一1)‘n,k=a==12折线形管G',F-,k=a-(10.2.7一2)21,+l,3拱形管G气(10.2.7一3)J-k一“Vm下es式中:Fnh,k-一平管单位长度的竖向地震作用标准值(N/mm);F,_,k—折线形管单位长度的竖向地震作用标准值(N/mm);Fo=,k—拱形管单位长度的竖向地震作用标准值(N/mm),10.3构造措施10.3.1给水和燃气管道的管材选择,应符合下列要求:1材质应具有较好的延性;2承插式连接的管道,接头填料宜采用柔性材料;3过河倒虹吸管或架空管应采用焊接钢管;n穿越铁路或其他主要交通干线以及位于地基土为液化土地段的管道,宜采用焊接钢管10.3.2地下直埋或架空敷设的热力管道,当设防烈度为8度(含8度)以下时,管外保温材料应具有良好的柔性;当设防烈度为9度时,宜采取管沟内敷设。10.3.3地下直埋圆形排水管道应符合下列要求:〕当采用钢筋混凝土平口管,设防烈度为8度以下及8度工、n类场地时,应设置混凝土管基,并应沿管线每隔26m--30m设置变形缝,缝宽不小于20mm,缝内填柔性材料;8度m.IV类场地或9度时,不应采用平口连接管。28度m.1V类场地或9度时,应采用承插式管或企口管,其接口处填料应采用柔性材料152\nGB50032-200310.3.4混合结构的矩形管道应符合下列要求:1砌体采用砖不应低于MU10;块石不应低于MU20;砂浆不应低于M10o2钢筋混凝土盖板与侧墙应有可靠连接口设防烈度为7度、8度且属皿、I`类场地时,预制装配顶盖不得采用梁板系统结构(不含钢筋混凝土槽形板结构)。3基础应采用整体底板。当设防烈度为8度且场地为m.N类时,底板应为钢筋混凝土结构10.3.5当设防烈度为9度或场地土为可液化地段时,矩形管道应采用钢筋混凝土结构,并适当加设变形缝;缝的构造等应符合4.3.10的第3款要求10.3.6地下直埋承插式圆形管道和矩形管道,在下列部位应设置柔性接头及变形缝1地基土质突变处;2穿越铁路及其他重要的交通干线两端;3承插式管道的三通、四通、大于45“的弯头等附件与直线管段连接处。注:附件支墩的设计应符合该处设置柔性连接的受力条件。10.3.7当设防烈度为7度且地基土为可液化地段或设防烈度为8度、9度时,泵及压送机的进、出管上宜设置柔性连接10.3.8管道穿过建(构)筑物的墙体或基础时,应符合下列要求:1在穿管的墙体或基础上应设置套管,穿管与套管间的缝隙内应填充柔性材料。2当穿越的管道与墙体或基础为嵌固时,应在穿越的管道上就近设置柔性连接。10.3.9当设防烈度为7度、8度且地基土为可液化土地段或设防烈度为9度时,热力管道干线的附件均应采用球墨铸铁或铸钢材料10.3.10燃气厂及储配站的出口处,均应设置紧急关断阀。10.3.11管网上的阀门均应设置阀门井。10.3.12当设防烈度为7度、8度且地基土为可液化土地段或设防烈度为9度时,管网的阀门井、检查井等附属构筑物不宜采用砌体结构如采用砌体结构时,砖不应低于MU10,块石不应低于MU20,砂浆不应低于M10,并应在砌体内配置水平封闭钢筋,每500mm高度内不应少于2此10.3.13架空管道的活动支架上,应设置侧向挡板。10.3.14当输水、输气等埋地管道不能避开活动断裂带时,应采取下列措施:1管道宜尽量与断裂带正交;2管道应敷设在套筒内,周围填充砂料;3管道及套筒应采用钢管;4断裂带两侧的管道上(距断裂带有一定的距离)应设置紧急关断阀。附录A我国主要城镇抗屁设防烈度、设计基本地,加速度和设计地屁分组本附录仅提供我国抗震设防区各县级及县级以上的中心地区工程建设抗震设计时所采用的抗震设防烈度、设计基本地震加速度和设计地震分组。注:本附录一般把设计抗晨第一、二、三组简称为“第一组、第二组、第三组”。A.0.,首都和直辖市1抗震设防烈度为8度、设计基本地震加速度值为。.20g,北京(除昌平、门头沟外的11个市辖区),平谷,大兴,延庆,宁河,汉沽。2抗震设防烈度为7度、设计基本地震加速度值为0.15g;153\nGB50032-2003密云,怀柔,昌平,门头沟,天津(除汉沽、大港外的12个市辖区),蓟县,宝抵静海3抗震设防烈度为7度、设计基本地震加速度值为。.10g:大港,L海(除金山外的15个市辖区),南汇,奉贤4抗震设防烈度为6度、设计基本地震加速度值为。.05g:崇明,金山,重庆(14个市辖区),巫山,奉节,云阳,忠县,丰都,长寿,壁山,合川,铜梁,大足,荣昌水川,江津,蒂江,南川,黔江,石柱,巫溪“。注:1首都和直辖市的全部县级和县级以上设防城镇,设计地震分组均为第一组;2.上你£指该城镇的中心位于本设防区和较低设防区的分界线.下同A.0.29可北省1抗震设防烈度为8度、设计基本地震加速度值为。.20g:第一组:廊坊(2个市辖区),唐山(5个市辖区),三河,大厂.香河,丰南,丰润,怀来.琢鹿2抗震设防烈度为7度、设计基本地震加速度值为0.15g:第一组:邯郸(4个市辖区),邯郸县,文安,任丘,河间,大城,琢州,高碑店沫水,固安,永清,玉田,迁安,卢龙,滦县,滦南,唐海,乐亭,宣化,蔚县,阳原,成安,磁县,临漳,大名,宁Elo3抗震设防烈度为7度、设计基本地震加速度值为。.10g:第一组:石家庄(6个市辖区),保定(3个市辖区)。张家口(4个市辖区),枪州(2个市辖区),衡水,邢台(2个市辖区),霸州,雄县,易县,沧县,张北,万全,怀安,兴隆,迁西,抚宁,昌黎,青县,献县,广宗,平乡,鸡泽,隆尧,新河,曲周,肥乡,馆陶,广平,高邑,内丘,邢台县,赵县,武安,涉县,赤城,沫源,定兴,容城,徐水,安新,高阳,博野,蠢县,肃宁,深泽,安平,饶阳,魏县,奚城,架城,晋州,深州,武强,辛集,冀州,任县,柏乡,巨鹿,南和,沙河,临城,泊头,永年,祟礼,南宫。第二组:秦皇岛(海港、北戴河),清苑,遵化,安国4抗震设防烈度为6度、设计基本地震加速度值为。.05g:第一组:正定,围场,尚义,灵寿,无极,平山,鹿泉,井隆.元氏,南皮,吴桥,景县,东光。第二组:承德(除鹰手营子以外的两个市辖区),隆化,承德县,宽城,青龙,阜平,满城,顺平,唐县,望都,曲阳,定州,行唐,赞皇,黄骥,海兴,孟村,盐山,阜城,故城,清河,山海关,沽源,新乐,武邑,枣强,威县第王组:丰宁,滦平,鹰手营子,平泉,临西,邱县。A.0.3山西省}抗震设防烈度为8度、设计基本地震加速度值为。.20g:第一组:太原(6个市辖区),临汾,忻州,祁县,平遥,古县,代县,原平,定襄,阳曲,太谷,介休,耿石,汾酉.霍州,洪洞,襄汾,晋中,浮山,永济,清徐2抗震设防烈度为7度、设计基本地震加速度值为。.15g:第一组:大同(4个市辖区),朔州(朔城区),大同县,怀仁,浑源,广灵,应县,山阴,灵丘,繁峙,五台,占交,交城,文水,汾阳,曲沃,孝义,侯马,新绛,樱山,绛县,河津,闻喜.翼城,万荣。临绮,夏县,运城,苗城,平陆,沁源’,宁武。3抗震设防烈度为7度、设计基本地震加速度值为。.10g:第一组:长治(2个市辖区),阳泉(3个市辖区),长治县,阳高,天镇,左云,右玉,神池,寿阳,昔阳安泽,乡宁,垣曲,沁水,平定,和顺,黎城,潞城,壶关。第二组:平顺,榆衬,武乡,娄烦,交口,限县,蒲县,吉县,静乐,盂县,沁县,陵川,平鲁。4抗震设防烈度为6度、设计基本地震加速度值为。.05g;第二组:偏关,河曲,保德,兴县.临县,方山,柳林。第川组晋城,离石,左权,襄垣,屯留,长子,高平,阳城,泽州,五寨,奇岚,岚县,中阳,石楼,永和.大宁154\nGB50032-2003A.0.4内蒙杏自治区I抗震设防烈度为8度、设计基本地震加速度值为。130g:第一组:土默特右旗.达拉特旗‘2抗震设防烈度为8度、设计基本地震加速度值为。120g:第一组:包头(除白云矿FA_外的5个市辖区),呼和浩特(4个市辖区),土默特左旗,乌海(3个市辖仪).杭锦后旗.w口,宁城,托克托。3抗震设防烈度为7度、设计基本地震加速度值为。.15g:第一组:喀拉沁旗,五原,乌拉特前旗.临河,固阳,武川,凉城,和林格尔,赤峰(红山.元宝山区)第二组:阿拉善左旗4抗震设防烈度为7度、设计基本地震加速度值为。,功9:第一组:集宁,清水河,开鲁,傲汉旗.乌特拉后旗,卓资,察右前旗,丰镇.扎兰屯.乌特拉中旗.赤峰(松山区),通辽。第三组:东胜,准格尔旗5抗震设防烈度为6度、设计摹本地震加速度值为。059:第一组;满洲里,新巴尔虎右旗,莫力达瓦旗‘阿荣旗,扎资特旗翁牛特旗兴和.商都.察右后旗,科左中旗.科左后旗,奈曼旗,库伦旗,乌审旗,苏尼特右旗。第二组:达尔罕茂明安联合旗,阿拉善右旗,鄂托克旗,鄂托克前旗.白云第兰组伊金霍洛旗.杭锦旗,四王子旗,察右中旗。A.0.5辽宁省1抗震设防烈度为8度、设计基本地震加速度值为。.20g:普兰店,东港。2抗震设防烈度为7度、设计基本地震加速度值为。,15g:营日(4个市辖区),丹东(3个市辖区),海城,大石桥,瓦房店,盖州,金州。3抗震设防烈度为7度、设计基本地震加速度值为0.1Dg:沈阳(9个市辖区),鞍山(4个市辖区),大连(除金州外的5个市辖区),朝阳(2个市辖区),辽阳(5个市辖区),抚顺(除顺城外的3个市辖区),铁岭(2个市辖区),盘锦(2个市辖区),盘山,朝阳里,辽阳里,灿岩,铁岭县,凌源,北票,建平,开原,抚顺县,灯塔,台安,大洼,辽中,4抗震设防烈度为6度、设计基本地震加速度值为。05g本溪(4个市辖区),阜新(5个市辖区),锦州(3个市辖区)。葫芦岛(3个市辖区),昌图,西丰,法库,彰武.铁法,阜新县,康平,新民,黑山,北宁,义县,喀喇沁,凌海,兴城,绥中,建昌,宽甸,凤城,庄河、长海,顺城注全省县级及县级以上设防城镇的设计地震分组除兴城,绥中,建昌,南票为第二组外均为第一组A.0.6吉林省1抗震设防烈度为8度、设计基本地震加速度值为。.200g:前郭尔罗斯,松原。2抗震设防烈度为i度、设计基本地震加速度值为。,159:大安。3抗震设防烈度为7度、设计基本地震加速度值为。10g:长春(6个市辖区),吉林,(除丰满外的3个市辖区),白城,乾安,舒兰,九台,永吉‘h抗震设防烈度为6度、设计基本地震加速度值为。05g:v9平(2个市辖区),辽源(2个市辖区),镇资挑南.延吉,汪清,图们,挥春、龙井,和龙。安图,蛟河,桦甸,梨树,磐石,东丰,辉南,梅河口,东辽,榆树,靖宇,抚松,长岭,通榆,德惠,农安,伊通,公主岭,扶余、丰满。\nGB50032-2003注:全省县级及县级以上设防城镇,设计地震分组均为第一组。A.0.7黑龙if.省]抗震设防烈度为7度、设计基本地震加速度值为。.10g:绥化,萝北,泰来。2抗震设防烈度为6度、设计基本地震加速度值为0.05g:哈尔滨(7个市辖区),齐齐哈尔(7个市辖区),大庆(5个市辖区),鹤岗(6个市辖区),牡丹江(4个市辖区),鸡西(6个市辖区),佳木斯(5个市辖区),七台河(3个市辖区),伊春(伊春区,乌马河区),鸡东,望奎,穆棱,绥芬河,东宁,宁安,五大连池,嘉荫,汤原,桦南,桦川,依兰,勃利,通河,方正,木兰,巴彦.延寿,尚志,宾县,安达,明水,绥棱,庆安,兰西,肇东,肇州,肇源,呼兰,阿城,双城,五常,i+4河,北安,甘南,富裕,龙江,黑河,青冈,海林’。注:全省县级及县级以上设防城镇,设计地震分组均为第一组A.0.8江苏省1抗震设防烈度为8度、设计基本地震加速度值为。.30g:第一组:宿迁,宿豫。2抗震设防烈度为6度、设计基本地震加速度值为。20g:第一组:新沂,邪州,唯宁。3抗震设防烈度为7度、设计基本地震加速度值为。.15g:第一组:扬州(3个市辖区),镇江(2个市辖区),东海,沐阳,泅洪,江都,大丰。4抗震设防烈度为7度、设计基本地震加速度值为。.10g:第一组:南京(11个市辖区),淮安(除楚州外的3个市辖区),徐州(5个市辖区),铜山,沛县,常州(4个市辖区),泰州(2个市辖区),赣榆,泅阳,吁胎,射阳,江浦,武进,盐城,盐都,东台,海安,姜堰,如皋,如东,扬中,仪征,兴化,高邮,六合,句容,丹阳,金坛,丹徒,漂阳,漂水,昆山,太仓。第三组涟云港(4个市辖区),灌云。5抗震设防烈度为6度、设计基本地震加速度值为。.05g:第一组:南通(2个市辖区),无锡(6个市辖区),苏州(6个市辖区),通州,宜兴,江阴,洪泽,金湖,建湖,常熟,吴江,靖江,泰兴,张家港,海门,启东,高淳,丰县。第二组;响水,滨海,阜宁,宝应,金湖。第三组:灌南,涟水,楚州。A.0.9浙江省l抗震设防烈度为7度、设计基本地震加速度值为。.10g:岱山,嗓泅,舟山(2个市辖区)。2抗震设防烈度为6度、设计基本地震加速度值为0.05g:杭州(6个市辖区),宁波(5个市辖区),湖州,嘉兴(2个市辖区),温州(3个市辖区),绍兴,绍兴县,长兴,安吉.临安,奉化,娜县,象山,德清,嘉善,平湖,海盐,桐乡,余杭,海宁,萧山,上虞,慈溪,余姚,瑞安,富阳,平阳,苍南,乐清,永嘉,泰顺,景宁,云和,庆元,洞头。注全省县级及县级以上设防城镇,设计地震分组均为第一组。A.0.10安徽省1抗震设防烈度为7度、设计基本地震加速度值为。.15g;第一组:五河,洒县。2抗震设防烈度为7度、设计基本地震加速度值为0.10g:合肥(4个市辖区),蚌埠(4个市辖区),阜阳(3个市辖区),淮南(5个市辖区),铁阳,怀远,长丰,六安(2个市辖区),灵璧,固镇,风阳。明光,定远,肥东,肥西,舒城,庐江,桐城,霍山,涡阳,安庆(3个市辖区)’,铜陵县’。156\nGB50032-20033抗震设防烈度为6度、设计基本地震加速度值为。.05g:第一组:铜陵(3个市辖区),芜湖(4个市辖区),巢湖,马鞍山(4个市辖区),滁州(2个市辖区),芜湖县,场山,萧县,毫州,界首,太和,临泉,阜南,利辛,蒙城,凤台,寿县,颖上,霍丘,金寨,天长,来安,全椒,含山,和县,当涂,无为,繁昌,池州,岳西,潜山,太湖,怀宁,望江,东至,宿松,南陵,宣城.郎溪,广一德,径县,青阳,石台。第二组:滩溪,淮北第三组:宿州。A.0.11福建省1抗震设防烈度为8度、设计基本地震加速度值为。.20g:第一组:金门。2抗震设防烈度为7度、设计基本地震加速度值为。15g:第一组:厦门(7个市辖区),漳州(2个市辖区),晋江,石狮,龙海,长泰,漳浦,东山,诏安。第二组:泉州(4个市辖区)。3抗震设防烈度为7度、设计基本地震加速度值为。.10g:第一组:福州(除马尾外的4个市辖区),安溪,南靖,华安,平和,云霄。第二组:莆田(2个市辖区),长乐,福清,莆田县,平潭,惠安,南安,马尾。4抗震设防烈度为6度、设计基本地震加速度值为。.05g:第一组:三明(2个市辖区),政和,屏南,霞浦,福鼎,福安,拓荣,寿宁,周宁,松溪,宁德,古田,罗源.沙县,龙溪,闽清,闽侯,南平,大田,漳平,龙岩,永定,泰宁,宁化,长汀,武平,建宁,将乐,明溪,清流,连城,上杭,永安,建匝第二组:连江,永泰,德化,永春,仙游。A.0.12江西省1抗震设防烈度为7度、设计基本地震加速度值为0.10g:寻鸟,会昌。2抗震设防烈度为6度、设计基本地震加速度值为。.05g:南昌(5个市辖区),九江(2个市辖区),南昌县,进贤,余干,九江县,彭泽,湖口,星子,瑞昌,德安,都昌,武宁,修水,靖安,铜鼓,宜丰,宁都,石城,瑞金,安远,安南,龙南,全南,大余。注:全省县级及县级以上设防城镇,设计地震分组均为第一组A.0.13山东省1抗震设防烈度为8度、设计基本地震加速度值为。.20g:第一组:炎R城,临沐,营南,营县,沂水,安丘,阳谷。2抗震设防烈度为7度、设计基本地震加速度值为0.15g:第一组:临沂(3个市辖区),潍坊(4个市辖区),菏泽,东明,聊城,苍山,沂南,昌邑,昌乐,青州.临驹,诸城,五莲,长岛,蓬莱,龙口,萃县,哪城,寿光‘。3抗震设防烈度为7度、设计基本地震加速度值为。.10g,第一组:烟台(4个市辖区),威海,枣庄(5个市辖区),淄博(除博山外的4个市辖区),平原,高唐,往平,东阿,平阴,梁山,郸城,定陶,巨野,成武,曹县,广饶,博兴,高青,植台,文登,沂源,蒙阴,费县,微山,禹城,冠县,莱芜(2个市辖区).,单县’,夏津‘。第二组:东营(2个市辖区),招远,新泰,栖霞,莱州,日照,平度,高密,垦利,博山,滨州‘,平邑‘4抗震设防烈度为6度、设计基本地震加速度值为。.05g:第一组:德州,宁阳,陵县,曲阜,邹城,鱼台,乳山,荣成,充州第二组:济南(5个市辖区),青岛(7个市辖区),泰安(2个市辖区),济宁(2个市辖区),武城,乐陵,庆云,无棣,阳信,宁津,沾化,利津,惠民,商河,临邑,济阳,齐河,邹平,章丘,泅水,莱阳.海阳,金乡157\nGB50032-2003滕州,莱西,即墨第三组:胶南胶州,东平,坟r,嘉祥,临清,长清.肥城A.0.14河南省l抗震设防烈度为8度、设计基本地震加速度值为。.20g,第一组:新乡(4个市辖区)新乡县,安阳(4个市辖区),安阳县,鹤壁(3个市辖区),原阳,延津,汤阴.淇县,卫辉,获嘉.范县,辉县。2抗震设防烈度为7度、设计基本地震加速度值为0.15g:第一组:郑州(6个市辖区),蹼阳,淮阳县,长桓,封丘,修武,武陆,内黄,浚县,滑县.台前,南乐,清丰,灵宝,三门峡陕县,林州’3杭震设防烈度为7度、设计基本地震加速度值为0.10g:第一组:洛阳(6个市辖区)。焦作(4个市辖区),开封(5个市辖区),南阳(2个市辖区),开封县,许昌县,沁阳.博爱,孟州,孟津,巩义,{匾师,济源,新密,新郑,民权,兰考,长葛,温县,荣阳,中牟,祀县’.许昌。4抗震设防烈度为6度、设计基本地震加速度值为0.05g:第一组商E(2个市辖区),信阳(2个市辖区)。涯河,平顶山(4个市辖区),登封,义马虞城,夏邑,通许,尉氏,瞧县,宁陵,拓城,新安,宜阳,篙县,汝阳,伊州,禹州,郊县,宝丰,襄城,哪城,焉陵,扶沟,太康,鹿邑,郸城,沈丘,顶城,淮阳,周口,商水,上蔡,临颖,西华,西平,来川,内乡,镇平唐河,又卜州,新野,社旗,平舆,新县,驻马店,泌阳,汝南,桐柏,淮滨.息县,正阳,遂平,光山,罗山,潇川,商城,固始,南召,舞阳。第二组:汝州,唯县,永城第三组:卢氏,洛宁,俺池A.0.15湖北省l杭震设防烈度为7度、设计基本地震加速度值为。.10g,竹溪,竹山,房县。2抗震设防烈度为6度、设计基本地震加速度值为。.05g:武汉(13个市辖区).荆州(2个市辖区),荆门,襄樊(2个辖区),襄阳,十堰(2个市辖区),宜昌(4个市辖区),宜昌县.黄石(4个市辖区),恩施,咸宁,麻城,团风,罗田,英山,黄冈,鄂州,烯水,薪春,黄梅,武穴郧西,郧县丹江1"J.谷城,老河口,宜城,南漳,保康,神农架,钟祥.沙洋,远安。兴山,巴东,种归,当阳,建始.利川,公安,宣恩,咸丰,长阳,宜都,枝江,松滋,江陵,石首,监利,洪湖,孝感,应城,云梦,天「1,仙桃,红安,安陆,潜江.嘉鱼,大冶.通山.赤壁,崇阳,通城,五峰’,京山.。注:全省县级及县级以上设防城镇设计地震分组均为第一组.A.0.16湖南省1抗震设防烈度为7度、设计基本地震加速度值为。.巧9:常德cz个市辖区)。z抗震设防烈度为7度、设计基本地震加速度值为。.10g:岳阳(3个市辖区),岳阳县,泪罗,湘阴.临澄,遭县,津市,桃源,安乡,汉寿.3抗震设防烈度为6度、设计基本地震加速度值为0.05g:长沙(5个市辖区),长沙县,益阳(2个市辖区),张家界(2个市辖区),郴州(2个市辖区),邵阳(3个市辖区),邵阳县,沪溪,沉陵,娄底,宜章,资兴,平江,宁乡,新化,冷水江,涟源,双峰新邵,邵东,隆回,石门.慈利,华容,南县,临湘,玩江,桃江,望城,淑浦,会同,靖州。韶山,江华,宁远,道县,临武.湘乡’,安化‘,中方‘,洪江’。生:全省县级及县级以上设防城镇,设计地震分组均为第一组。A.0.17广东省158\nGB50032-20037抗震设防烈度为8度、设计基本地震加速度值为。.20g:汕头(三个市辖区),澄海,潮安,南澳,徐闻,潮州’。2抗震设防烈度为7度、设计基本地震加速度值为。.15g:揭阳,揭东,潮阳,饶平。3抗震设防烈度为7度、设计基本地震加速度值为0.log;广州(除花都外的9个市辖区),深圳(6个市辖区),湛江(4个市辖区),汕尾,海丰,普宁,惠来,阳门阳东,阳西,茂名,化州,廉江,遂溪,昊川,丰顺,南海,顺德,中山,珠海,斗门,电白,雷州,佛山(2个市辖区)’,江门(2个市辖区)’,新会‘,陆丰。4抗震设防烈度为6度、设计基本地震加速度值为。.059:韶关(3个市辖区),肇庆(2个市辖区),花都,河源,揭西,东源,梅州,东莞,清远,清新,南雄,仁化,始兴,乳源,曲江,英德,佛冈,龙门,龙川,平远,大埔,从化,梅县,兴宁,五华,紫金,陆河,增城,博罗,惠州,惠阳,惠东,三水,四会,云浮,云安,高要,高明,鹤山,封开,郁南,罗定,信宜,新兴,开平,恩平,台山,阳春,高州,翁源,连平,和平,蕉岭,新丰.。注:全省县级及县级以仁设防城镇,设计地震分组均为第一组A.0.18广西自治区l抗震设防烈度为7度、设计基本地震加速度值为。.15g:灵山,田东。2抗震设防烈度为7度、设计基本地震加速度值为。.10g:玉林,兴业,横县,北流,百色,田阳,平果,隆安,浦北,博白,乐业·。3抗震设防烈度为6度、设计基本地震加速度值为。.05g:南宁(6个市辖区),桂林(5个市辖区),柳州(5个市辖区),梧州(3个市辖区),钦州(2个市辖区),贵港(2个市辖区),防城港(2个市辖区),北海(2个市辖区),兴安,灵川,临桂,永福,鹿寨,天峨,东兰,巴马,都安,大化‘马山,融安,象州,武宣,桂平,平南,上林,宾阳,武鸣,大新,扶绥,琶宁,东兴,合浦,钟山,贺州,藤县,苍梧,容县,岑溪,陆川,凤山,凌云,田林,隆林,西林,德保,靖西,那坡,天等,崇左,上思,龙州,宁明,融水,凭祥,全州。注:全省县级及县级以上设防城镇,设计地震分组均为第一组。A.0.19海南省1抗震设防烈度为8度、设计基本地震加速度值为。.30g:海口(3个市辖区),琼山。2抗震设防烈度为8度、设计基本地震加速度值为0.20g:文昌,文安。3抗震设防烈度为7度、设计基本地震加速度值为0.15g:澄迈4抗震设防烈度为7度、设计基本地震加速度值为0.10g:临高,琼海,檐州,屯昌。5抗震设防烈度为6度、设计基本地震加速度值为0.05g:三亚,万宁,琼中,昌江,白沙,保亭,陵水,东方,乐东,通什。注:全省县级及县级以上设防城镇,设计地震分组均为第一组。A.0.20四川省1抗震设防烈度不低于9度、设计基本地震加速度值不小于0.40g:第一组:康定,西昌。2抗震设防烈度为8度、设计基本地震加速度值为。.30g;第一组:冕宁‘\nGB50032-20033抗震设防烈度为8度、设计基本地震加速度值为。.209:第一组:松潘,道孚,沪定,甘孜,炉霍,石棉,喜德,普格,宁南,德昌,理塘。第二组:九寨沟。4抗震设防烈度为7度、设计基本地震加速度值为。.15g,第一组:宝兴,茂县,巴塘,德格,马边,雷波。第二组:越西,雅江,九龙,平武,木里,盐源,会东,新龙第三组:天全,荣经,汉源,昭觉,布拖,丹巴,芦山,甘洛5抗震设防烈度为7度、设计基本地震加速度值为0.10g:第一组:成都(除龙泉骤、清白江的5个市辖区),乐山(除金口河外的3个市辖区),自贡(4个市辖区),宜宾,宜宾县,北川,安县,绵竹,坟川,都江堰,双流,新津,青神,峨边,沐川,屏山,理县,得荣,新都。第二组:攀枝花(3个市辖区),江油,什方R.彭州,郸县,温江,大邑,崇州.邓味,蒲江,彭山,丹棱,眉山,洪雅,夹江,峨嵋山,若尔盖,色达,壤塘,马尔康,石渠,白玉,金川,黑水,盐边,米易,乡城,稻城,金口河,朝天区。第三组:青川,雅安,名山,美姑,金阳,小金,会理。6抗震设防烈度为6度、设计墓本地震加速度值为。.05g:第一组:沪州(3个市辖区),内江(2个市辖),德阳,宣汉,达州,达县,大竹,邻水,渠县,广安,华莹,隆昌,富顺,沪县,南溪,江安,长宁,高县,洪县,兴文,叙永。古蔺,金堂,广汉,简阳,资阳,仁寿,资中,键为,荣县,威远,南江,通江,万源,巴中,苍溪,闻中,仪陇,西充,南部,盐亭,三台,射洪,大英,乐至,旺苍,龙泉释,清白江。第二组:绵阳(2个市辖区),梓渔,中江,阿坝,摘连,井研。第三组:广元(除朝天区外的2个市辖区),剑阁,罗江,红原。A.0.21贵州省1抗震设防烈度为7度、设计基本地震加速度值为。10g:第一组:望漠。第二组:威宁。2抗震设防烈度为6度、设计基本地震加速度值为。.05g:第一组:贵阳(除白云外的5个市辖区),凯里,毕节,安顺,都匀,六盘水,黄平,福泉,贵定,麻江,清镇,龙里,平坝,纳雍,织金,水城,普定,六枝,镇宁,惠水,长顺,关岭,紫云,罗甸,兴仁,贞丰,安龙,册享,金沙,印江,赤水,习水,思南。第二组:赫章,普安,晴隆,兴义。第三组:盘县。A.0.22云南省1抗震设防烈度不低于9度、设计基本地震加速度值不小于0.40g:第一组:寻甸,东川。第二组:澜沧。2抗震设防烈度为8度、设计基本地属加速度值为。.30g:第一组:剑川,篙明,宜良,丽江,鹤庆,永胜,潞西,龙陵,石屏,建水。第二组:耿马,双江,沧源,勋海,西盟,孟连3抗震设防烈度为8度、设计基本地震加速度值为0.20g:第一组:石林,玉溪,大理,永善,巧家,江川,华宁,峨山,通海,洱源,宾川,弥渡,祥云.会泽.南涧第二组:昆明(除东川外的4个市辖区),思茅,保山,马龙,呈贡,澄江,晋宁.易门,漾澳,巍山,云县,腾冲,施甸,瑞丽,梁河,安宁,风庆,陇川。160\nGB50032-2003第三组:景洪,永德,镇康,临沧。4抗震设防烈度为7度、设计基本地震加速度值为。.15g:第一组:中甸,沪水,大关,新平‘。第二组:沾益,个旧,红河,元江,禄丰,双柏,开远,盈江,永平,昌宁,宁菠,南华,楚雄,励腊,华坪,景东‘。第三组:曲靖,弥勒,陆良,富民,禄功,武定,兰坪,云龙,景谷,普洱。5抗震设防烈度为7度、设计基本地震加速度值为0.10g:第一组:盐津,绥江,德钦,水富,贡山。第二组:昭通,彝良,鲁甸,福贡,永仁,大姚,元谋,姚安,牟定,墨江,绿春,镇沉,江城,金平。第三组:富源,师宗,沪西,蒙自,元阳,维西,宣威。6抗震设防烈度为6度、设计基本地震加速度值为。.05g:第一组:威信,镇雄,广南,富宁,西畴,麻栗坡,马关。第二组:丘北,砚山,屏边,河口,文山。第三组:罗平。A.0.23西藏自治区1抗震设防烈度不低于9度、设计基本地震加速度值不小于。.40g:第二组:当雄,墨脱。2抗震设防烈度为8度、设计基本地震加速度值为。.30g:第一组:申扎。第二组:米林,波密。3抗震设防烈度为8度、设计基本地震加速度值为。.20g:第一组:普兰,聂拉木,萨嘎。第二组:拉萨,堆龙德庆,尼木,仁布,尼玛,洛隆,隆子,错那,曲松。第三组:那曲,林芝(八一镇),林周。4抗震设防烈度为7度、设计基本地震加速度值为。.15g:第一组:扎达,吉隆,拉孜,谢通门,亚东,洛扎,昂仁。第二组:日土,江孜,康马,白朗,扎囊,措美,桑日,加查,边坝,八宿,丁青,类乌齐,乃东,琼结,贡嘎,朗县,达孜,日喀则,噶尔。第三组:南木林,班戈,浪卡子,墨竹工卡,曲水,安多,聂荣。5抗震设防烈度为7度、设计基本地簇加速度值为0.10g:第一组:改则,措勤,仲巴,定结,芒康。第二组:昌都,定日,萨迎,岗巴,巴青,工布江达,索县,比如,嘉黎,察雅,左贡,察隅,江达,贡觉。6抗震设防烈度为6度、设计基本地震加速度值为。.05g:第一组:革吉A.0.24陕西省1抗震设防烈度为8度、设计基本地震加速度值为。.20g:第一组:西安(8个市辖区),渭南,华县,华阴,渔关,大荔。第二组:陇县。2抗震设防烈度为7度、设计基本地震加速度值为0.15g:第一组:咸阳(3个市辖区),宝鸡,(2个市辖区),高陵.千阳,岐山,风翔,扶风,武功,兴平,周至,眉县,宝鸡县,三原,富平,澄城,蒲城,径阳,礼泉,长安,户县,蓝田,韩城,合阳。第二组:凤县3抗震设防烈度为7度、设计基本地震加速度值为。.10g:第一组:安康,平利,乾县,洛南161\nGB50032-2003第二组:白水,耀县,淳化,麟游,永寿,商州,铜川(2个市辖区)‘,柞水‘。第三组:太白,留坝,勉县,略阳。4抗震设防烈度为6度、设计基本地震加速度值为0.05g:第一组:延安,清涧,神木,佳县,米脂,绥德,安塞,延川,延长,定边,吴旗,志丹,甘泉,富县商南,旬阳,紫阳.镇巴,白河,岚皋,镇坪,子长“。第二组:府谷,吴堡,洛川,黄陵,旬邑,洋县,西乡,石泉,汉阴,宁陕,汉中,南郑,城固。第三组:宁强.宜川,黄龙,宜君,长武,彬县,佛坪,镇安,丹风,山阳。A.0.25甘肃省1抗震设防烈度不低于9度、设计基本地震加速度值不小于。.40g:第二组:古浪2抗震设防烈度为8度、设计基本地震加速度值为0.30g:第一组:天水(2个市辖区),礼县,西和。3抗震设防烈度为8度、设计基本地震加速度值为0.20g:第一组:宕昌,文县,肃北,武都。第二组:兰州(5个市辖区),成县,舟曲,徽县,康县,武威,永登,天祝,景泰,靖远,陇西,武山,秦安,清水,甘谷,漳县,会宁,静宁,庄浪,张家川,通渭,华亭。4抗震设防烈度为7度、设计基本地震加速度值为。.15g:第一组:康乐,嘉峪关,玉门,酒泉,高台,临泽,肃南。第二组:白银(2个市辖区),永靖,眠县,东乡,和政,广河,临谭,卓尼,迭部,临挑,渭源,皋兰,崇信,榆中,定西,金昌,两当,阿克塞,民乐,永昌。第三组:平凉。5抗震设防烈度为7度、设计基本地震加速度值为。.10g:第一组:张掖,合作,玛曲,金塔,积石山。第二组:敦煌,安西,山丹,临夏,临夏县,夏河,碌曲,径川,灵台。第三组:民勤,镇原,环县。6抗震设防烈度为6度、设计基本地震加速度值为0.05g:第二组:华池,正宁,庆阳,合水,宁县。第三组:西峰。A.0.26青海省1抗震设防烈度为8度、设计基本地震加速度值为0.20g:第一组:玛沁第二组:玛多,达日。2抗震设防烈度为7度、设计基本地震加速度值为。.15g:第一组:祁连,玉树。第二组:甘德,门源。3抗震设防烈度为7度、设计基本地震加速度值为。.10g:第一组:乌兰,治多,称多,杂多,囊谦。第二组:西宁(4个市辖区),同仁,共和,德令哈,海宴,煌源.惶中,平安,民和,化隆,贵德,尖扎,循化,格尔木,贵南,同德,河南,曲麻莱,久治,班玛,天峻,刚察。第三组:大通,互助,乐都.都兰,兴海。4抗震设防烈度为6度、设计基本地震加速度值为。.05g:第二组:泽库。A.0.27宁夏自治区1抗震设防烈度为8度、设计基本地震加速度值为0.30g:t62\nGB50032-2003第一组:海原。2抗震设防烈度为8度、设计基本地震加速度值为。.20g;第一组:银川(3个市辖区),石嘴山(3个市辖区),吴忠,惠农,平罗,贺兰,永宁,青铜峡,径源,灵武,陶乐,固原。第二组:西吉,中卫,中宁,同心,隆德。3抗震设防烈度为7度、设计基本地震加速度值为。.15g,第三组:彭阳。4抗震设防烈度为6度、设计基本地震加速度值为。.05g;第兰组:盐池A.0.28新疆自治区1抗震设防烈度不低于9度、设计基本地震加速度值不小于。.40’g,第二组:乌恰,塔什库尔干2抗震设防烈度为8度、设计基本地震加速度值为。.30g:第二组:阿图什,喀什,疏附。3抗震设防烈度为8度、设计基本地震加速度值为。20g:第一组:乌鲁木齐(7个市辖区),乌鲁木齐县,温宿,阿克苏,柯坪,米泉,乌苏,特克斯,库车,巴里坤,青河,富蕴,乌什。第二组:尼勒克,新源,巩留,精河,奎屯,沙湾,玛纳斯,石河子,独山子。第三组:疏勒,伽师,阿克陶,英吉沙。4抗震设防烈度为7度、设计基本地艇加速度值为。.15g:第一组:库尔勒,新和,轮台,和静,焉奢,博湖,巴楚,昌吉,拜城,阜康’,木垒‘。第二组:伊宁,伊宁县,霍城,察布查尔,呼图壁。第三组:岳普湖。5抗震设防烈度为7度、设计基本地震加速度值为。.10g:第一组:吐鲁番,和田,和田县,昌吉,吉木萨尔,洛浦,奇台,伊吾,都善,托克逊,和硕,尉犁,墨玉,策勒,哈密。第二组:克拉玛依(克拉玛依区),博乐,温泉,阿合奇,阿瓦提,沙雅。第三组:莎车,泽普,叶城,麦盖提,皮山。6抗震设防烈度为6度、设计基本地震加速度值为0.05g;第一组:于田,哈巴河,塔城,额敏,福海,和布克赛尔,乌尔禾。第二组:阿勒泰,托里,民丰,若羌,布尔津,吉木乃,裕民,白碱滩。第三组:且末。A.0.29港澳特区和台湾省1抗震设防烈度不低于9度、设计基本地震加速度值不小于。.40g;第一组:台中。第二组:苗栗,云林,嘉义,花莲2抗震设防烈度为8度、设计基本地震加速度值为。.30g:第二组:台北,桃园,台南,墓隆,宜兰,台东,屏东。3抗震设防烈度为8度、设计基本地震加速度值为。20g,第二组:高雄,澎湖。4抗震设防烈度为7度、设计基本地震加速度值为。15g;第一组:香港。5抗震设防烈度为7度、设计基本地震加速度值为0.10g;第一组:澳门。\nCB50032-2003附录B有盖矩形水池考虑结构体系的空间作用时水平地盆作用效应标准值的确定B.0.1有盖的矩形水池,当符合本规范6.2.7要求时,可将水池结构简化为若干等代框架组成,每棍等代框架所受的地震作用,通过空间作用,由顶盖传至周壁共同承担。B.0.2各榻等代框架所承受的地震作用及其作用效应(内力),可按下列方法确定:1先按本规范第6.2.1,6.2.3及6.2.4条规定,计算各项水平地震作用标准值,并折算到每棍等代框架上;2在等代框架顶端加设限制侧移的链杆,计算等代框架在水平地震作用下的内力,并求出附加链杆的反力R;:根据矩形水池的长、宽比{会)及顶盖结构构造,按附表B.0.2确定地震作用折减系数:r,将链口’.认扣碑jF/J、飞巴”子卜、夕.~、B夕升协‘~’‘’‘一’一”“r---一’一一一’---一杆反力R折减为q,R;4将r/,R反方向作用于等代框架顶部,计算等代框架的内力;5将上述第2,4项计算所得的等代框架内力叠加,即为考虑空间作用时,等代框架在水平地震作用下所产生的作用效应(内力)。表B.0.2水平地,作用折减系数n..、二,一二iL、水他仁见比l-}犷)者J水池顶盖结构构造401.01.21.41.61.82.0253.0现浇钢筋混凝土67911121421284770预制装配钢筋混凝土912141721253547B.0.3对于大容量的水池,结构的长度或宽度上,或两个方向上设有变形缝时,在变形缝处应设置抗侧力构件。此时考虑空间作用应取变形缝间的水池结构作为计算单元,等代框架两侧的抗侧力构件及其刚度,应根据计算单元的具体构造确定,在水平地展作用下的作用效应计算方法,可参照B.o.2进行附录c地下直埋直线段管道在剪切波作用下的作用效应计算c.1承插式接头管道1地下直埋直线段管道沿管轴向的位移量标准值,可按下列公式计算(图C.1.1).C_1.管道在行波作用下,管道敷设处自由土体的变位:Aol,k='I'A/y,k(C.1.1一1)△认‘=涯UOk(C.1.1一2)1(C.1.1一3)I2rt\2EA土十I-r-花;、}jA7:△k一一在剪切波作用下,管道沿管线方向半个视波长范围内的位移标准值(mm);A16l4'\nGB50032-2003口、一在剪切波作用下,沿管线方向半个视波长范围内自由土体的位移标准值(mnil;公一一沿管道方向的位移传递系数;E—管道材质的弹性模量(N/-m');A-管道的横截面面积(mm`);K,-一一沿管道方向单位长度的土体弹性抗力(N/mm`),可按C.1.2确定;L-一剪切波的波长(mm);可按C.1.3确定;以k一剪切波行进时管道埋深处的土体最大位移标准值(mm);可按C.1.4确定管线方向图(,.1.1地下管道计算简图C.1.2沿管道方向的土体弹性抗力,可按下式计算。K,=upk,(C.1.2)式中:u。一一管道单位长度的外缘表面积(mm'/mm);对无刚性管基的圆管即为二D,(D,为管外径):当设置刚性管基时,即为包括管基在内的外缘面积;k一一沿管道方向土体的单位面积弹性抗力(N/mm'),应根据管道外缘构造及相应土质试验确定,当无试验数据时,一般可采用。.06N/mm'.C.1.3剪切波的波长可按下式计算。L=V,TR(C.1.3)式中V一一管道埋设深度处土层的剪切波速(mm/s),应取实测剪切波速的2/3值采用;T‘一一管道埋设场地的特征周期(s).C.1.4剪切波行进时管道埋深处的土体最大水平位移标准值,可按下式确定。︺KHKTRU,,4;c'C.1.5地下直埋承插式圆形管道的结构抗震验算应满足本规范5.5.2的要求。管道各种接头方式的单个接头设计允许位移量[U=],可按表C.1.5采用;半个剪切波视波长度范围内的管道接头数量(n).可按下式确定,_V,pTR(C.1.5),/2l,式中:h一管道的每根管子长度(mm)表C.1.5管道单个接头设计允许位移RCU.l管道材质一接头填料〔认]铸铁管(含球墨铸铁),PC管一橡胶圈to铸铁、石棉水泥管一石棉水泥一}钢筋混凝土管水泥砂浆}PCCP橡胶圈一}PVC,FRP,PE管橡胶圈10\nGB50032-2003C.1.6地厂矩形管道变形缝的单个接缝设计允许位移量,当采用橡胶或塑料止水带时.其轴向位移可取30nimeC.2整体焊接钢管C.2.1焊接钢管在水平地震作用下的最大应变量标准值可按下式计算。%,“一;UOk登(C.2.1)C.2.2焊接钢管的抗震验算应符合本规范5.5.3及5.5.4规定的要求C.2.3钢管的允许应变量标准值,可按下式采用。1拉伸「%.‘几=1.。%(C.2.3一1)压缩:。。k:一。·35D(C.2.3-2)式中:仁e-k]-钢管的允许拉应变标准值;[E-,]一一钢管的允许压应变标准值;t,—管壁厚;D,-一一管外径。
