数据库系统概论第五版课后习题答案王珊版.doc 14页

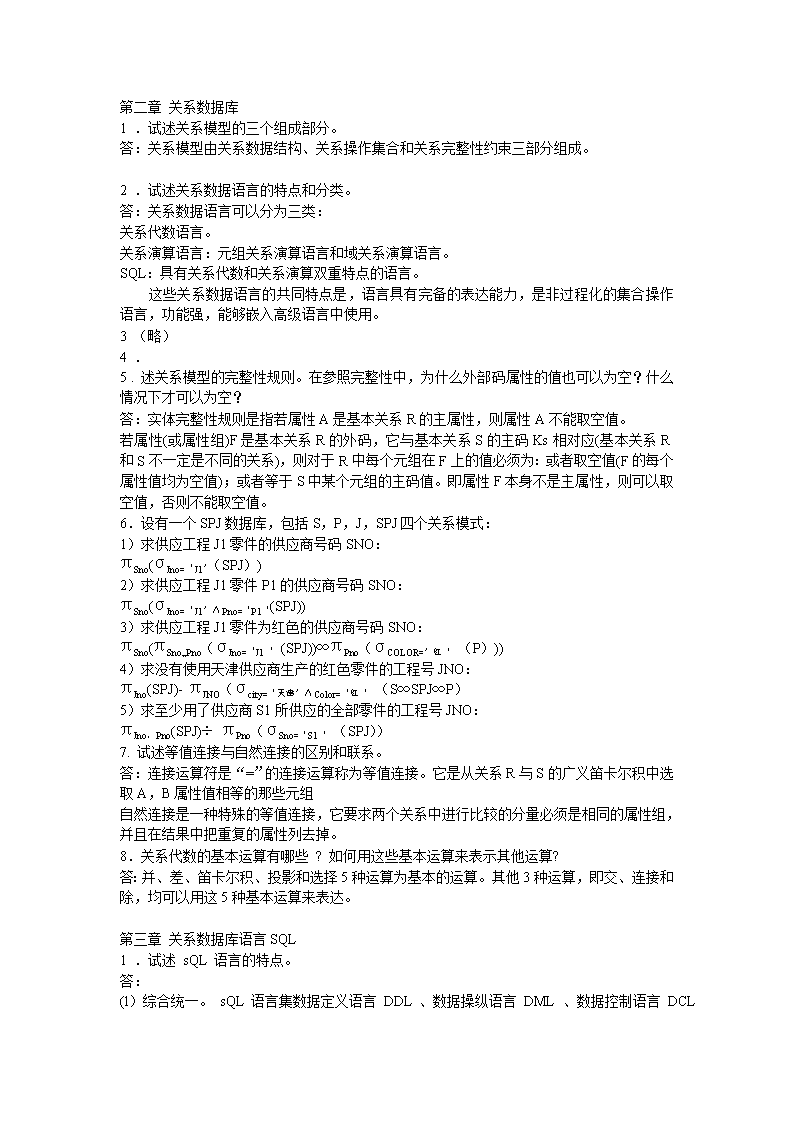

'第二章关系数据库1．试述关系模型的三个组成部分。答：关系模型由关系数据结构、关系操作集合和关系完整性约束三部分组成。2．试述关系数据语言的特点和分类。答：关系数据语言可以分为三类：关系代数语言。关系演算语言：元组关系演算语言和域关系演算语言。SQL：具有关系代数和关系演算双重特点的语言。这些关系数据语言的共同特点是，语言具有完备的表达能力，是非过程化的集合操作语言，功能强，能够嵌入高级语言中使用。3（略）4．5.述关系模型的完整性规则。在参照完整性中，为什么外部码属性的值也可以为空？什么情况下才可以为空？答：实体完整性规则是指若属性A是基本关系R的主属性，则属性A不能取空值。若属性(或属性组)F是基本关系R的外码，它与基本关系S的主码Ks相对应(基本关系R和S不一定是不同的关系)，则对于R中每个元组在F上的值必须为：或者取空值(F的每个属性值均为空值)；或者等于S中某个元组的主码值。即属性F本身不是主属性，则可以取空值，否则不能取空值。6．设有一个SPJ数据库，包括S，P，J，SPJ四个关系模式：1）求供应工程J1零件的供应商号码SNO：πSno(σJno=‘J1’（SPJ）)2）求供应工程J1零件P1的供应商号码SNO：πSno(σJno=‘J1’∧Pno=‘P1‘(SPJ))3）求供应工程J1零件为红色的供应商号码SNO：πSno(πSno,,Pno（σJno=‘J1‘(SPJ))∞πPno（σCOLOR=’红‘（P）))4）求没有使用天津供应商生产的红色零件的工程号JNO：πJno(SPJ)-πJNO（σcity=‘天津’∧Color=‘红‘（S∞SPJ∞P）5）求至少用了供应商S1所供应的全部零件的工程号JNO：πJno，Pno(SPJ)÷πPno（σSno=‘S1‘（SPJ））7.试述等值连接与自然连接的区别和联系。答：连接运算符是“=”的连接运算称为等值连接。它是从关系R与S的广义笛卡尔积中选取A，B属性值相等的那些元组自然连接是一种特殊的等值连接，它要求两个关系中进行比较的分量必须是相同的属性组，并且在结果中把重复的属性列去掉。8．关系代数的基本运算有哪些?如何用这些基本运算来表示其他运算?答：并、差、笛卡尔积、投影和选择5种运算为基本的运算。其他3种运算，即交、连接和除，均可以用这5种基本运算来表达。第三章关系数据库语言SQL1．试述sQL语言的特点。答：(l）综合统一。sQL语言集数据定义语言DDL、数据操纵语言DML、数据控制语言DCL 的功能于一体。(2）高度非过程化。用sQL语言进行数据操作，只要提出“做什么”，而无需指明“怎么做”，因此无需了解存取路径，存取路径的选择以及sQL语句的操作过程由系统自动完成。(3）面向集合的操作方式。sQL语言采用集合操作方式，不仅操作对象、查找结果可以是元组的集合，而且一次插入、删除、更新操作的对象也可以是元组的集合。(4）以同一种语法结构提供两种使用方式。sQL语言既是自含式语言，又是嵌入式语言。作为自含式语言，它能够独立地用于联机交互的使用方式；作为嵌入式语言，它能够嵌入到高级语言程序中，供程序员设计程序时使用。(5）语言简捷，易学易用。2.3(1)select*fromSwhereA="10";(2)selectA,BfromS;(3)selectA,B,S.C,S.D,E,FfromS,TwhereS.C=T.CandS.D=T.D;(4)select*fromS,TwhereS.C=T.C;(5)select*fromS,TwhereS.A"天津"适用于JNO是唯一的情况(8)把全部红色零件的颜色改成蓝色。UPDATEPSETCOLOR="蓝"WHERECOLOR="红"(9)由S5供给J4的零件P6改为由S3供应。UPDATESPJSETSNO="S3"WHERESNO="S5"ANDJNO="J4"ANDPNO="P6"(10)从供应商关系中删除供应商号是S2的记录，并从供应情况关系中删除相应的记录。A、DELETEFROMSWHERESNO=’S2’B、DELETEFROMSPJWHERESNO=‘S2’(11)请将(S2，J6，P4，200)插入供应情况关系。INSERTINTOSPJVALUES（‘S2’，‘J6’，‘P4’，200）6．什么是基本表？什么是视图？两者的区别和联系是什么？答：基本表是本身独立存在的表，在sQL中一个关系就对应一个表。视图是从一个或几个基本表导出的表。视图本身不独立存储在数据库中，是一个虚表。即数据库中只存放视图的定义而不存放视图对应的数据，这些数据仍存放在导出视图的基本表中。视图在概念上与基本表等同，用户可以如同基本表那样使用视图，可以在视图上再定义视图。7．试述视图的优点。答(l）视图能够简化用户的操作；(2）视图使用户能以多种角度看待同一数据；(3 ）视图对重构数据库提供了一定程度的逻辑独立性；(4）视图能够对机密数据提供安全保护。8．哪类视图是可以更新的？哪类视图是不可更新的？各举一例说明。答：基本表的行列子集视图一般是可更新的。若视图的属性来自集合函数、表达式，则该视图肯定是不可以更新的。所有的视图是否都可以更新？为什么？答：不是。视图是不实际存储数据的虚表，因此对视图的更新，最终要转换为对基本表的更新。因为有些视图的更新不能惟一有意义地转换成对相应基本表的更新，所以，并不是所有的视图都是可更新的.9．请为三建工程项目建立一个供应情况的视图，包括供应商代码(SNO)、零件代码(PNO)、供应数量(QTY)。CREATEVIEWVSPASSELECTSNO,SPJ.PNO,QTYFROMSPJ,JWHERESPJ.JNO=J.JNOANDJ.JNAME="三建"针对该视图VSP完成下列查询：(1)找出三建工程项目使用的各种零件代码及其数量。SELECTDISTPNO,QTYFROMVSP(2)找出供应商S1的供应情况。SELECTDIST*FROMVSPWHERESNO="S1"第4章数据库安全性1．什么是数据库的安全性？答：数据库的安全性是指保护数据库以防止不合法的使用所造成的数据泄露、更改或破坏。2．数据库安全性和计算机系统的安全性有什么关系？答：安全性问题不是数据库系统所独有的，所有计算机系统都有这个问题。只是在数据库系统中大量数据集中存放，而且为许多最终用户直接共享，从而使安全性问题更为突出。系统安全保护措施是否有效是数据库系统的主要指标之一。数据库的安全性和计算机系统的安全性，包括操作系统、网络系统的安全性是紧密联系、相互支持的，4．试述实现数据库安全性控制的常用方法和技术。答：实现数据库安全性控制的常用方法和技术有：(l）用户标识和鉴别：该方法由系统提供一定的方式让用户标识自己的名字或身份。每次用户要求进入系统时，由系统进行核对，通过鉴定后才提供系统的使用权。(2）存取控制：通过用户权限定义和合法权检查确保只有合法权限的用户访问数据库，所有未被授权的人员无法存取数据。例如CZ级中的自主存取控制(DAC),Bl级中的强制存取控制（MAC）。(3）视图机制：为不同的用户定义视图，通过视图机制把要保密的数据对无权存取的用户隐藏起来，从而自动地对数据提供一定程度的安全保护。(4）审计：建立审计日志，把用户对数据库的所有操作自动记录下来放入审计日志中，DBA可以利用审计跟踪的信息，重现导致数据库现有状况的一系列事件，找出非法存取数据的人、时间和内容等。(5 ）数据加密：对存储和传输的数据进行加密处理，从而使得不知道解密算法的人无法获知数据的内容。5．什么是数据库中的自主存取控制方法和强制存取控制方法？答：自主存取控制方法：定义各个用户对不同数据对象的存取权限。当用户对数据库访问时首先检查用户的存取权限。防止不合法用户对数据库的存取。强制存取控制方法：每一个数据对象被（强制地）标以一定的密级，每一个用户也被（强制地）授予某一个级别的许可证。系统规定只有具有某一许可证级别的用户才能存取某一个密级的数据对象。6.(1)GRANTALLPRIVILEGESONStudent,ClassTOU1WITHGRANTOPTION;(2)GRANTSELECT,UPDATE(家庭住址),DELETEONStudentTOU2；(3)GRANTSELECTONClassTOPUBLIC；(4)GRANTSELECT,UPDATEONStudentTOR1；(5)GRANTR1TOU1WITHADMINOPTION；7.SQL语言中提供了哪些数据控制（自主存取控制）的语句？请试举几例说明它们的使用方法。答：SQL中的自主存取控制是通过GRANT语句和REVOKE语句来实现的。如：GRANTSELECT,INSERTONStudentTO王平WITHGRANTOPTION;就将Student表的SELECT和INSERT权限授予了用户王平，后面的“WITHGRANTOPTION”子句表示用户王平同时也获得了“授权”的权限，即可以把得到的权限继续授予其他用户。REVOKEINSERTONStudentFROM王平CASCADE;就将Student表的INSERT权限从用户王平处收回，选项CASCADE表示，如果用户王平将Student的INSERT权限又转授给了其他用户，那么这些权限也将从其他用户处收回。7．请用SQL的GRANT和REVOKE语句(加上视图机制)完成以下授权定义或存取控制功能:(a）用户王明对两个表有SELECT权力。GRANTSELECTON职工,部门TO王明(b）用户李勇对两个表有INSERT和DELETE权力。GRANTINSERT,DELETEON职工,部门TO李勇(c)每个职工只对自己的记录有SELECT权力。GRANTSELECTON职工WHENUSER()=NAME TOALL;(d）用户刘星对职工表有SELECT权力，对工资字段具有更新权力。GRANTSELECT,UPDATE(工资)ON职工TO刘星(e）用户张新具有修改这两个表的结构的权力。GRANTALTERTABLEON职工,部门TO张新;(f）用户周平具有对两个表所有权力（读，插，改，删数据），并具有给其他用户授权的权力。GRANTALLPRIVILIGESON职工,部门TO周平WITHGRANTOPTION;(g）用户杨兰具有从每个部门职工中SELECT最高工资、最低工资、平均工资的权力，他不能查看每个人的工资。CREATEVIEW部门工资ASSELECT部门.名称,MAX(工资),MIN(工资),AVG(工资)FROM职工,部门WHERE职工.部门号=部门.部门号GROUPBY职工.部门号GRANTSELECTON部门工资TO杨兰;8．把习题8中（1）---（7）的每一种情况，撤销各用户所授予的权力(1)REVOKESELECTON职工，部门FROM王明；(2)REVOKEINSERT,DELETEON职工，部门FROM李勇；(3)REOVKESELECTON职工WHENUSER()=NAMEFROMALI;(4)REVOKESELECT,UPDATEON职工FROM刘星；(5)REVOKEALTERTABLEON职工，部门FROM张新；(6)REVOKEALLPRIVILIGESON职工，部门FROM周平；(7)REVOKESELECTON部门工资FROM杨兰；DROPVIEW部门工资；9．理解并解释MAC机制中主体、客体、敏感度标记的含义。答：主体是系统中的活动实体，既包括DBMS所管理的实际用户，也包括代表用户的各进程。客体是系统中的被动实体，是受主体操纵的，包括文件、基表、索引、视图等。对于主体和客体，DBMS为它们每个实例（值）指派一个敏感度标记（Label）。敏感度标记被分成若干级别，例如绝密（TopSecret）、机密（Secret）·可信 (Confidential）、公开（PubliC）等。主体的敏感度标记称为许可证级别（ClearanCe玫vel)，客体的敏感度标记称为密级（ClassificationLevel）。11．什么是数据库的审计功能，为什么要提供审计功能？答：审计功能是指DBMS的审计模块在用户对数据库执行操作的同时把所有操作自动记录到系统的审计日志中。因为任何系统的安全保护措施都不是完美无缺的，蓄意盗窃破坏数据的人总可能存在。利用数据库的审计功能，DBA可以根据审计跟踪的信息，重现导致数据库现有状况的一系列事件，找出非法存取数据的人、时间和内容等。第5章数据库完整性1什么是数据库的完整性？答:数据库的完整性是指数据的正确性和相容性。2．数据库的完整性概念与数据库的安全性概念有什么区别和联系？答:数据的完整性和安全性是两个不同的概念，但是有一定的联系。前者是为了防止数据库中存在不符合语义的数据，防止错误信息的输入和输出，即所谓垃圾进垃圾出（Garba:eInGarba:eout）所造成的无效操作和错误结果。后者是保护数据库防止恶意的破坏和非法的存取。也就是说，安全性措施的防范对象是非法用户和非法操作，完整性措施的防范对象是不合语义的数据。3．什么是数据库的完整性约束条件？可分为哪几类？答完整性约束条件是指数据库中的数据应该满足的语义约束条件。一般可以分为六类：静态列级约束、静态元组约束、静态关系约束、动态列级约束、动态元组约束、动态关系约束。静态列级约束是对一个列的取值域的说明，包括以下几个方面：(l）对数据类型的约束，包括数据的类型、长度、单位、精度等；(2）对数据格式的约束；(3）对取值范围或取值集合的约束；(4）对空值的约束；(5）其他约束。静态元组约束就是规定组成一个元组的各个列之间的约束关系，静态元组约束只局限在单个元组上。静态关系约束是在一个关系的各个元组之间或者若干关系之间常常存在各种联系或约束。常见的静态关系约束有：(l）实体完整性约束；(2）参照完整性约束；(3）函数依赖约束。动态列级约束是修改列定义或列值时应满足的约束条件，包括下面两方面：(l）修改列定义时的约束；(2）修改列值时的约束。动态元组约束是指修改某个元组的值时需要参照其旧值，并且新旧值之间需要满足某种约束条件。动态关系约束是加在关系变化前后状态上的限制条件，例如事务一致性、原子性等约束条件。4.DBMS的完整性控制机制应具有哪些功能？答:DBMS的完整性控制机制应具有三个方面的功能：(l）定义功能，即提供定义完整性约束条件的机制；(2）检查功能，即检查用户发出的操作请求是否违背了完整性约束条件；(3 ）违约反应：如果发现用户的操作请求使数据违背了完整性约束条件，则采取一定的动作来保证数据的完整性。5.RDBMS在实现参照完整性时需要考虑哪些方面？答RDBMs在实现参照完整性时需要考虑以下几个方面：(l）外码是否可以接受空值。(2）册l除被参照关系的元组时的考虑，这时系统可能采取的作法有三种：l）级联删除（CASCADES);2）受限删除（RESTRICTED);3）置空值删除（NULLIFIES）。(3）在参照关系中插入元组时的问题，这时系统可能采取的作法有：l）受限插入；2）递归插入。(4）修改关系中主码的问题。一般是不能用UPDATE语句修改关系主码的。如果需要修改主码值，只能先删除该元组，然后再把具有新主码值的元组插入到关系中。如果允许修改主码，首先要保证主码的惟一性和非空，否则拒绝修改。然后要区分是参照关系还是被参照关系。6．假设有下面两个关系模式：职工（职工号，姓名，年龄，职务，工资，部门号），其中职工号为主码；部门（部门号，名称，经理名，电话），其中部门号为主码。用sQL语言定义这两个关系模式，要求在模式中完成以下完整性约束条件的定义：定义每个模式的主码；定义参照完整性；定义职工年龄不得超过60岁。答CREATETABLEDEPT(DeptnoNUMBER(2),DeptnameVARCHAR(10),ManagerVARCHAR(10),PhoneNumberChar(12)CONSTRAINTPK_SCRIMARYKEY(Deptno));CREATETABLEEMP(EmpnoNUMBER(4),EnameVARCHAR(10),AgeNUMBER(2),CONSTRAINTC1CHECK(Aage<=60),JobVARCHAR(9),SalNUMBER(7,2),DeptnoNUMBER(2),CONSTRAINTFK_DEPTNOFOREIGNKEY(Deptno)REFFERENCESDEPT(Deptno));7．关系系统中，当操作违反实体完整性、参照完整性和用户定义的完整性约束条件时，一般是如何分别进行处理的？答:对于违反实体完整性和用户定义的完整性的操作一般都采用拒绝执行的方式进行处理。而对于违反参照完整性的操作，并不都是简单地拒绝执行，有时要根据应用语义执行一些附加的操作，以保证数据库的正确性。 第6章关系数据库理论1．理解并给出下列术语的定义：函数依赖、部分函数依赖、完全函数依赖、传递依赖、候选码、主码、外码、全码（All一key）、1NF、ZNF、3NF、BcNF、多值依赖、4NF。定义1：设R(U)是属性集U上的关系模式。X，Y是属性集U的子集。若对于R(U)的任意一个可能的关系r，r中不可能存在两个元组在X上的属性值相等，而在Y上的属性值不等，则称X函数确定Y或Y函数依赖于X，记作XàY。（即只要X上的属性值相等，Y上的值一定相等。）术语和记号：XàY，但Y不是X的子集，则称XàY是非平凡的函数依赖。若不特别声明，总是讨论非平凡的函数依赖。XàY，但Y是X的子集，则称XàY是平凡的函数依赖。若XàY，则X叫做决定因素(Determinant)。若XàY，YàX，则记作XßàY。若Y不函数依赖于X，则记作XàY。定义2：在R(U)中，如果XàY，并且对于X的任何一个真子集X’，都有X’àY，则称Y对X完全函数依赖若XàY，但Y不完全函数依赖于X，则称Y对X部分函数依赖定义3：若关系模式R的每一个分量是不可再分的数据项，则关系模式R属于第一范式(1NF)。定义4：若关系模式R∈1NF，且每一个非主属性完全函数依赖于码，则关系模式R∈2NF。（即1NF消除了非主属性对码的部分函数依赖则成为2NF）。定义5:关系模式R中若不存在这样的码X、属性组Y及非主属性Z(Z不是Y的子集)使得XàY，YàX，YàZ成立，则称R∈3NF。定义6:关系模式R∈1NF。若XàY且Y不是X的子集时,X必含有码，则R∈BCNF。定义7:关系模式R∈1NF，如果对于R的每个非平凡多值依赖XààY(Y不是X的子集，Z=U-X-Y不为空)，X都含有码，则称R∈4NF。2．建立一个关于系、学生、班级、学会等诸信息的关系数据库。学生：学号、姓名、出生年月、系名、班号、宿舍区。班级：班号、专业名、系名、人数、入校年份。系：系名、系号、系办公地点、人数。学会：学会名、成立年份、办公地点、人数。语义如下：一个系有若干专业，每个专业每年只招一个班，每个班有若干学生。一个系的学生住在同一宿舍区。每个学生可参加若干学会，每个学会有若干学生。学生参加某学会有一个入会年份。请给出关系模式，写出每个关系模式的极小函数依赖集，指出是否存在传递函数依赖，对于函数依赖左部是多属性的情况讨论函数依赖是完全函数依赖，还是部分函数依赖。指出各关系模式的候选码、外部码，有没有全码存在? 解：(1)关系模式如下：学生：S(Sno，Sname，Sbirth，Dept，Class，Rno)班级：C(Class，Pname，Dept，Cnum，Cyear)系：D(Dept，Dno，Office，Dnum) 学会：M(Mname，Myear，Maddr，Mnum)(2)每个关系模式的最小函数依赖集如下：A、学生S(Sno，Sname，Sbirth，Dept，Class，Rno)的最小函数依赖集如下:SnoàSname，SnoàSbirth，SnoàClass，ClassàDept，DEPTàRno传递依赖如下：由于SnoàDept，而DeptàSno，DeptàRno（宿舍区）所以Sno与Rno之间存在着传递函数依赖。由于ClassàDept，DeptàClass，DeptàRno所以Class与Rno之间存在着传递函数依赖。由于SnoàClass，ClassàSno，ClassàDept所以Sno与Dept之间存在着传递函数依赖。B、班级C(Class，Pname，Dept，Cnum，Cyear)的最小函数依赖集如下:ClassàPname，ClassàCnum，ClassàCyear，PnameàDept.由于ClassàPname，PnameàClass，PnameàDept所以C1ass与Dept之间存在着传递函数依赖。C、系D(Dept，Dno，Office，Dnum)的最小函数依赖集如下：DeptàDno，DnoàDept，DnoàOffice，DnoàDnum根据上述函数依赖可知，Dept与Office，Dept与Dnum之间不存在传递依赖。D、学会M(Mname，Myear，Maddr，Mnum)的最小函数依赖集如下：MnameàMyear，MnameàMaddr，MnameàMnum该模式不存在传递依赖。(3)各关系模式的候选码、外部码，全码如下：A、学生S候选码：Sno；外部码：Dept、Class；无全码B、班级C候选码：Class；外部码：Dept；无全码C、系D候选码：Dept或Dno；无外部码；无全码D、学会M候选码：Mname；无外部码；无全码7．下面的结论哪些是正确的?哪些是错误的?对于错误的请给一个反例说明之。（1）任何一个二目关系是属于3NF。答：正确。因为关系模式中只有两个属性，所以无传递。（2）任何一个二目关系是属于BCNF.答:正确。按BCNF的定义，若XàY,且Y不是X的子集时，每个决定因素都包含码，对于二目关系决定因素必然包含码。详细证明如下：（任何二元关系模式必定是BCNF）。证明：设R为一个二目关系R(A1，A2)，则属性A1和A2之间可能存在以下几种依赖关系：A、A1àA2，但A2àA1，则关系R的码为A1，决定因素都包含码，所以，R是BCNF。B、A1àA2，A2àA1，则关系R的码为A2，所以决定因素都包含码，R是BCNF。包含码。R是BCNF。C、R的码为(A1，A2)（即A1àA2，A2àA1），决定因素都第七章数据库设计 1．试述数据库设计过程。答：这里只概要列出数据库设计过程的六个阶段：(l）需求分析；(2）概念结构设计；(3）逻辑结构设计；(4）数据库物理设计；(5）数据库实施；(6）数据库运行和维护。这是一个完整的实际数据库及其应用系统的设计过程。不仅包括设计数据库本身，还包括数据库的实施、运行和维护。设计一个完善的数据库应用系统往往是上述六个阶段的不断反复。2．试述数据库设计过程各个阶段上的设计描述。答：各阶段的设计要点如下：(l）需求分析：准确了解与分析用户需求（包括数据与处理）。(2）概念结构设计：通过对用户需求进行综合、归纳与抽象，形成一个独立于具体DBMS的概念模型。(3）逻辑结构设计：将概念结构转换为某个DBMS所支持的数据模型，并对其进行优化。(4）数据库物理设计：为逻辑数据模型选取一个最适合应用环境的物理结构（包括存储结构和存取方法）。(5）数据库实施：设计人员运用DBMS提供的数据语言、工具及宿主语言，根据逻辑设计和物理设计的结果建立数据库，编制与调试应用程序，组织数据入库，并进行试运行。(6）数据库运行和维护：在数据库系统运行过程中对其进行评价、调整与修改。3．试述数据库设计过程中结构设计部分形成的数据库模式。答：数据库结构设计的不同阶段形成数据库的各级模式，即：(l）在概念设计阶段形成独立于机器特点，独立于各个DBMS产品的概念模式，在本篇中就是E一R图；(2）在逻辑设计阶段将E一R图转换成具体的数据库产品支持的数据模型，如关系模型，形成数据库逻辑模式，然后在基本表的基础上再建立必要的视图(Vi娜），形成数据的外模式；(3）在物理设计阶段，根据DBMS特点和处理的需要，进行物理存储安排，建立索引，形成数据库内模式。5．什么是数据库的概念结构？试述其特点和设计策略。答：概念结构是信息世界的结构，即概念模型，其主要特点是：(l）能真实、充分地反映现实世界，包括事物和事物之间的联系，能满足用户对数据的处理要求，是对现实世界的一个真实模型；(2）易于理解，从而可以用它和不熟悉计算机的用户交换意见，用户的积极参与是数据库设计成功的关键；(3）易于更改，当应用环境和应用要求改变时，容易对概念模型修改和扩充；(4）易于向关系、网状、层次等各种数据模型转换。概念结构的设计策略通常有四种：l）自顶向下，即首先定义全局概念结构的框架，然后逐步细化；2）自底向上，即首先定义各局部应用的概念结构，然后将它们集成起来，得到全局概念结构；3）逐步扩张，首先定义最重要的核心概念结构，然后向外扩充，以滚雪球的方式逐步生成其他概念结构，直至总体概念结构；4）混合策略，即将自顶向下和自底向上相结合，用自顶向下策略设计一个全局概念结构的框架，以它为骨架集成由自底向上策略中设计的各局部概念结构。7．学校中有若干系，每个系有若干班级和教研室，每个教研室有若干教员，其中有的教授和副教授每人各带若干研究生；每个班有若干学生，每个学生选修若干课程，每门课可由若干学生选修。请用E一R图画出此学校的概念模型。答： 各实体属性为：系：系编号，系名班级：班级号，班级名教研室：教研室号，教研室学生：学号，姓名，学历课程：课程号，课程名教员：职工号，姓名，职称联系的属性：“选修”的属性为“成绩”转换为关系模型如下：系（系编号，系名，学校名）班级（班级号，班级名，系编号）教研室（教研室号，教研室，系编号）学生（学号，姓名，学历，班级号，导师职工号）课程（课程号，课程名）教员（职工号，姓名，职称，教研室号）选修（学号，课程号，成绩）8．某工厂生产若干产品，每种产品由不同的零件组成，有的零件可用在不同的产品上。这些零件由不同的原材料制成，不同零件所用的材料可以相同。这些零件按所属的不同产品分别放在仓库中，原材料按照类别放在若干仓库中。请用E一R图画出此工厂产品、零件、材料、仓库的概念模型。答： 各实体属性为：产品：产品号，产品名零件：零件号，零件名原材料：原材料号，原材料名，类别仓库：仓库号，仓库名各联系的属性为：产品组成：使用零件量零件制造：使用原材料量零件存储：存储量材料存放:存储量转换为关系模型如下：产品（产品号，产品名，仓库号）零件：零件号，零件名原材料：原材料号，原材料名，类别，仓库号，存放量）仓库（仓库号，仓库名）产品组成（产品号，零件号，使用零件量）零件组成（零件号，原材料号，使用原材料量）零件储存（零件号，仓库号，存储量）9．什么是数据库的逻辑结构设计？试述其设计步骤。答：数据库的逻辑结构设计就是把概念结构设计阶段设计好的基本E一R图转换为与选用的DBMS产品所支持的数据模型相符合的逻辑结构。设计步骤为:(l）将概念结构转换为一般的关系、网状、层次模型；(2）将转换来的关系、网状、层次模型向特定DBMS支持下的数据模型转换；(3）对数据模型进行优化。11、第七题中设计的关系模型中的各个关系模式都只有一个码，且都是唯一的决定因素，所以属于BCNF，不会发生更新异常。'
