正大煤矿生活污水处理工程设计方案 33页

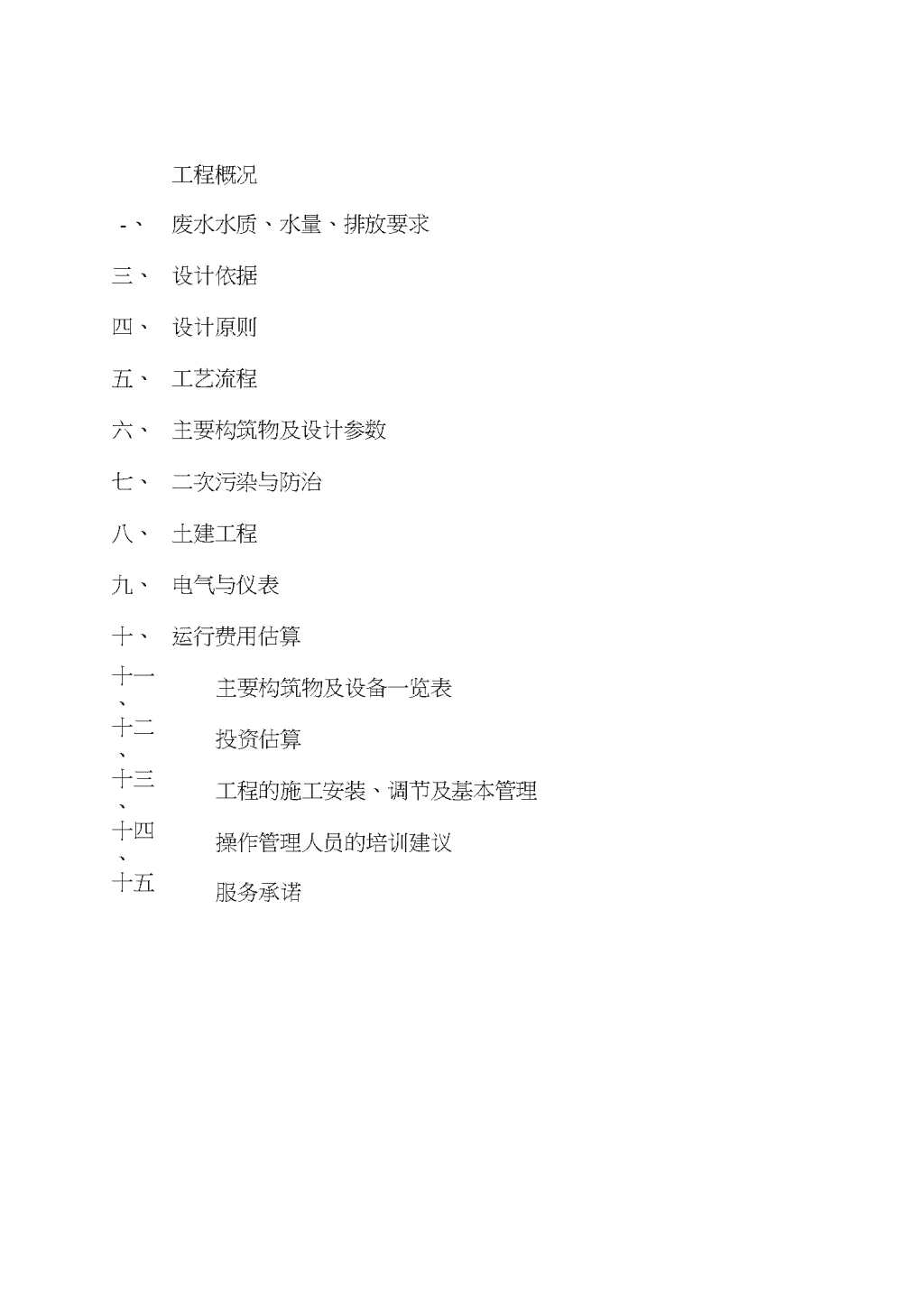

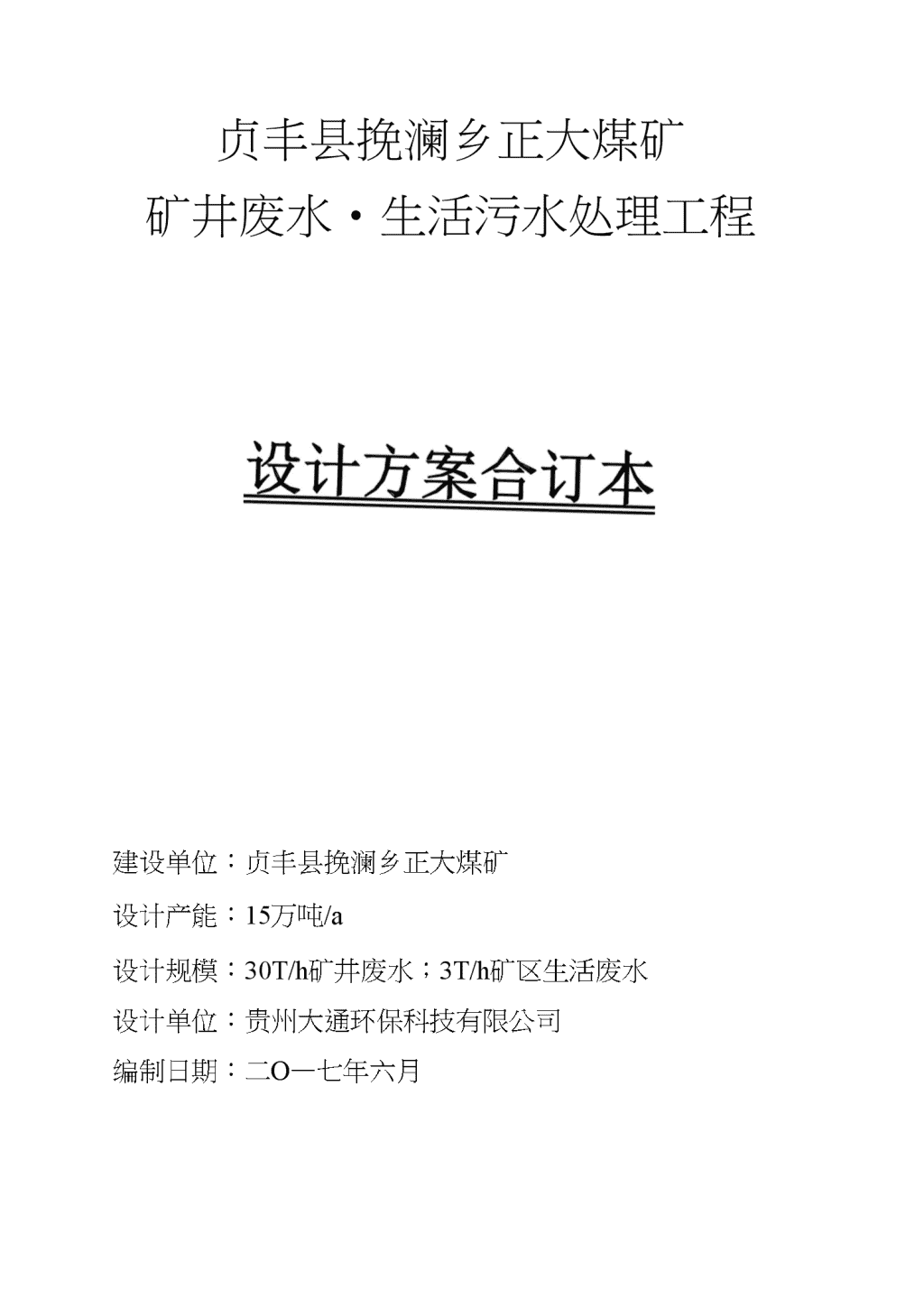

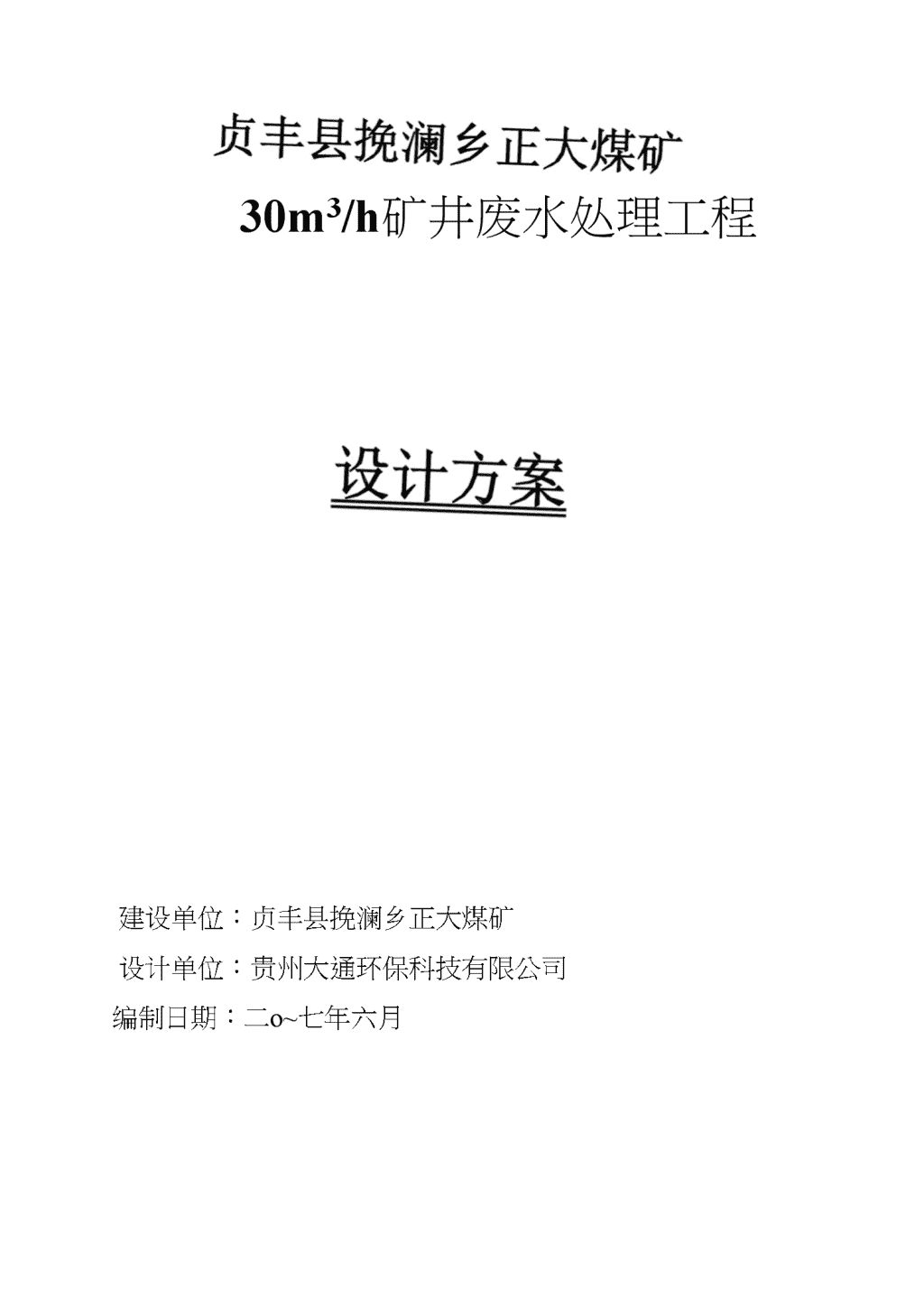

'贞丰县挽澜乡正大煤矿矿井废水•生活污水处理工程建设单位：贞丰县挽澜乡正大煤矿设计产能：15万吨/a设计规模：30T/h矿井废水；3T/h矿区生活废水设计单位：贵州大通环保科技有限公司编制日期：二O—七年六月 30m3/h矿井废水处理工程建设单位：贞丰县挽澜乡正大煤矿设计单位：贵州大通环保科技有限公司编制日期：二o~七年六月 工程概况、废水水质、水量、排放要求三、设计依据四、设计原则五、工艺流程六、主要构筑物及设计参数七、二次污染与防治八、土建工程九、电气与仪表十、运行费用估算十一、主要构筑物及设备一览表十二、投资估算十三、工程的施工安装、调节及基本管理十四、操作管理人员的培训建议十五、服务承诺 一、工程概况煤矿废水主要来源于煤矿作业时产生的井下废水，矿区工业场地淋溶废水等。废水中含有多种有害的COD、BOD、SS、重金属离子等，且水质成份复杂多样。如废水不经处理直接排放，则会给周围环境及水质资源带来严重的污染。所以必须根据国家环保部门要求，对煤矿山场区废水进行综合治理，使治理后出水达到国家《煤炭工业污染物排放标准》(GB20426-2006)、《污水综合排放标准》(GB8978-1996)及《贵州省环境污染物排放标准》(DB52/12-1999)中的相关排放要求。二、废水水质、水量及排放标准2.1废水水质：(见下表)序号主要污染项0名称矿井水(参考值)设计进水水质1PH(无量纲)7.2-7.37-92SS(mg/L)5008003CODcr(mg/L)15020()TMn(mg/L)1.05Tfe(mg/L)4.082.2废水水量矿井正常用水量力10m3/h，最大涌水量力25m3/h。设计时绍合煤矿实际涌水量、煤矿总体规划并参照当地环保部门要求，工程规模按30m3/h(此水量巾甲方确定)的流量进行设计。2.3排放标准：符合《煤炭工业污染物排放标准》(GB20426-2006)、《污水综合排放标准》(GB8978-1996)、《贵州省环境污染物排放标准》(DB52/12-1999)。 主要污染物排放标准见下表:主要污染项目名称排放标准备注1PH(无量纲)7所有标准SS(mg/L)50《煤炭工业污染物排放标准》(GB20426-2006)CODcr(mg/L)50TMn(mg/L)4.0TFe(mg/L)1.0《贵州省环境污染物排放标准》(DB52/12-1999)三、设计依据本工程设计方案的编制主要技术依据如下：3.1《室外排水设计规范》(GB50101-2005)3.2《建筑给水排水设计规范》(GB50015-2003)3.3《给水排水工程构筑物设计规范》(GB50069-2002)3.4《砌体结构设计规范》(GBJ3-88)3.5《污水泵站设计规程》(DBJ08-21-91)3.6《工业企业噪音控制设计规范》(GBJ.87-85)3.7《低压配电设计规范》(GB50054-95)3.8《地面水环境质量标准》(GB3838-2002)3.9《污水综合排放标准》(GB8978-1996)3.10《贵州省环境污染物排放标准》(DB52/12-1999)3.11《煤炭工业污染物排放标准》(GB20426-2006)3.12《建设项目环境保护设计规定》(87)国环字第0023.13客户提供的资料、实际涌水现状、周边矿井涌水情况等，我 公司现场实地考察调研，以及本公司多年同类工程中所获得的实际工作经验等。、设计原则4.1本工程设计范围为工业废水总进口至净化处理后的排放口止（废水收集系统依照实地由我们统一指导实施）。4.2处理设施己成功实践，处理工艺成熟可靠，各项指标运行稳定，效率高，出水水质均优于排放标准。4.3设备的构件经济合理、投资省、运行费用低、操作简单、维护方便。4.4在设计中充分考虑了系统产生的二次污染，合理解决系统中的污泥和设备噪声污染。4.5在工艺设计时，有较大的灵活性、可调性，以适应水景、水质的周期变化。4.6工艺中的产品设计科学合理，实现了标准化、工艺化生产，保证系统处理的标准和质量，从而确保处理效果好，使用寿命长等优点。五、工艺流程我们采用如下工艺流程进行废水处理工艺设计，设计时只考虑出水现状，暂不考虑废水中污染物出现其他变化条件下的处理工艺，实际施工时预留场地，统一规划。 格栅I_J调节池聚凝投药滤液M流污泥池一体化设备回用计量污泥浓缩池清理利用外排/冋用污水路线：>污泥路线：>加药路线：>滤液回流路线：原理说明：煤矿废水收集后由矿井内排污沟自流进入处理站格栅沟，经格栅去除存渣后流入调节池（工业厂区淋溶废水巾厂区雨污分流沟统一收集，分段沉砂，汇集至站外集水池与矿井处理）。调节后的废水自流进入沉淀池絮凝反应装置内，同时在絮凝反应装置内由加药设备定景投加聚凝药剂（PAC/PAM）经充分混合后可使废水中悬浮胶体颗粒有效的碰撞在一起，废水中的悬浮物质絮凝反应后形成较大的矾花絮体，絮体因自秉在沉淀池内自然沉淀，再将沉淀净化后的废水泵提或自流进入净水器内进行深度净化，处理出水稳定达标排放。工艺系统 污泥经排泥系统排入污泥池，池内污泥定期由污泥泵提至脱水系统（干化池），污泥经自然干化后清理利用，渗滤液回流至原调节池内循环处理后达标外排。5.1废水收集格栅沟：废水经收集后汇入格栅沟，格栅沟为明沟设计，为废水处理站总进水口，并在沟内设置格栅一道，便于清渣。5.2调节池：废水自流进入调节池内，调节池调节废水水景、均质废水水质，池内设置导流墙，并设置集排泥装置。5.3混合反应装置：废水流经该装置时，由加药设备所投药剂与废水进行充分混合反应，絮凝后的废水流入沉淀池。5.4沉淀池：采用平流式沉淀设计，经絮凝反应后的废水自流进入沉淀池沉淀区沉淀，沉淀后的出水经集水堰流入集水池，再用泵将池内废水提至净水器内进行深度净化。系统采用虹吸或泵提的方式排泥。5.5净水器：净水装置内部铺设精制砂质填料，当水流经设备后，可将余存悬浮物质等污染物质去除，确保出水稳定达标排放。 5.6淸水池:净化装置处理后的出水流入清水池，池内清水供药剂调配使用或生产回用，余量清水随排放口达标排放。5.7加药装置：自动加药装置设置溶药搅拌机及出水流量控制系统，药剂经加水搅拌溶解后在流量控制系统控制下投入废水中，经混合系统混合后与废水产生聚凝反应。5.8污泥池：调节池、沉淀池、及净水器等系统排出的污泥经排泥系统排入污泥池内，池内污泥定期清理，干化利用。5.9污泥干化池：用泥浆泵将污泥池内浓缩污泥提至污泥干化池内干化脱水（也可配置脱水机脱水），脱水后干污泥由业主定期清理回收利用。5.10回用水系统：设变频供水系统对处理后的废水进行回用，回用率达30%以上。回用水系统由业主自理。六、主要构筑物、设备设计参数6.1废水收集格栅沟规格：B=500尺寸：LXBXH=1.OmXO.5mX1.Om 数景：1座结构：砖混/地上式备注池内设置500型不锈钢格栅一道，"100型排泥装置1套;流量计一只，HXLD-lOOo6.3混合反应装置规格:DN150型号:JLH-150-Q235数量：1台结构:Q235-A钢制备注系统内设置反应挡板6.4沉淀池：规格：V-^-60m3尺寸：LXBXH=5.0mX4.0mX4.5m停留：＞1.5h结构：砼制/半地下式备注：外池合建集水池1座，反应池1座，050斜管填料20m2,池内设置1.5KW污泥泉2套。6.5净水器规格：Q=30m3/h型号：DTF-30Z-40Z尺寸：DXH=2.5mX6m数量：1台结构:Q235-A钢制（防腐）备注：系统内设置布水挡板，砂质填料，排水装置，控制阀，爬梯，配套提升泵2台，Q=30m3/hH=15mN=3kw—用一备。6.6清水池规格：Q=30m3/h尺寸：LXBX11=4.OmX3.OmX3.Om 停留：lh数量：1座结构：砼制/地下式备注：设置DN1OO排放口1处。配套设置清水泵一台（供药剂调配和净水器设备反冲洗使用）AS10-2CBN=0.55KW,11XLD-1OO。6.7加药装置规格：JV-II/0-300L尺寸：LXBXH=数量：3套/组合式（投加PAC/PAM/碱液）结构：PVC备注：加药泵3台JZM-A1200/0.35N:0.37KW（自流时不设）。6.8污泥池：规格：V有=30m3尺寸:LXBXH=3.5mX3.5mX3.OmIAtA结构：砖混/地上式备注：池底设置排水U。6.10：操作室：规格：V有=30m3尺寸：LXBXH=4.5mX3.5mX3.0m数量：3间合建结构：砖混/地上式备注：值班室、机房。6.11回用水系统：规格：变频水泵Q=50m3/h数量：2台（一备一用，扬程巾业主自定，回用水系统巾业主自理。） 七、二次污染与防治7.1污泥：调节池、沉淀池及净水器冲洗时所产生的污泥，经污泥泵或自流提至污泥池内自然浓缩，污泥去向根据专家建议选择由污泥干化池自然干化后定期处理。6.2防腐：本工艺中的部分设备为Q235-A钢结构，均采用环氧树脂或沥青漆防腐，系统土建池体有施工方选择防腐方式，确保整体工程使用寿命长，维护费用少。八、土建工程7.1工程地质情况:本工程设计方案时没存详细地质报告，施工阶段必须根据详细地质报告，确定地基承载力反基础埋深。8.2耐火等级、地震烈度：本废水处理工程耐火等级为二类，抗震按六度设防。8.3主要建筑物及构筑物施工：按方案设计参数及图纸设计要求施工。 九、电气与仪表8.1供电电源及控制：本工程供电按三级负荷设计，单回路供电，电压为380/220V。采用架空或埋地式从矿区总配电室由业主引入废水处理站操作间。设置独立用电电表、用电控制保护系统。水处理工艺系统中采用液位控制器自行控制启动系统或自流基本无动力。6.2用电负荷分布：序号用电设备负荷KW备注1加药泵0.753台2搅拌机0.553台3废水提升泵112台4污泥泵0.753台5清水泵0.551台6附加2.0照明配水等9.3电力输送方式及保护方式：配电电源为380/220V三相四线。所有不带电用电设备的金属外壳均采用零保护并重复接地，所有埋地电缆金属外皮及金属管网均与地极焊接相连，低压配电母线采用空气断路器作短路保护，馈线采用空气断路器和热继电器作短路和过载保护。十、运行费用估算（不考虑人工及设备折旧费）7.1电费: 废水处理运行功率1.lkw+2.2kw+15kw+4.4kw+2kw，交际运行功率：25.0X80%,污泥泵运行费用忽略不计，电费按0.50元/度计算，则处理每吨废水的最大用电费用为：25kwX80%X0.50元/度+80=0.155元。8.2药剂费：按每吨废水最高投加的聚凝剂计算的费用约0.2元（PH〉5）。10.3处理每吨废水的直接总运行费用约为：0.155元+0.2元=0.355元。十一、主要构筑物及设备一览表11.1土建工程部分序号项目规格尺寸单位数量备注1格栅沟1.OmXO.5mX1.0m座1砖混2调节池8mX5mX3.5m座1钢砼3反应池4.5mX2.5mX2.5m座1钢砼4沉淀池4.0mX4.0mX4.5m座1钢砼5集水池4.5mX1.5mX4.5m座1钢砼6清水池3.OmX3.OmX3.5m座1（可选）7污泥池3.OmX3.OmX3.5m座1砖混8污泥干化池2.5mX2.Om座3砖混9操作间（值班室）4.5mX3.5mX3.Om座3砖混10场区地坪等套1绿化等 8.2机电设备部分序号项目设备型号单位数量备注1沉淀池排泥系统DN50套12沉淀池导流系统DN150套13斜管填料4>50m3164液位控制系统FK-I只15过滤器DTF-30Z-40Z台16PAC加药设备JG-II-300L套17PAM加药设备JG-II-300L套18碱加药系统JG-II-300L套19污水泵WQ40-15-15-1.5台810系统管道Q235/PVC批111控制阀门国标批112电控系统非标套113电线、电缆国标批114辅材国标批115石英沙0.2-0.5吨1016水帽0.5吨/H个24017中和池曝气系统DN60套118调节池排泥装置DN125套3十二、投资估算9.1土建工程部分序号项目规格尺寸单位数量总价（万元）1格栅沟1.OmXO.5mX1.0m座12调节池8mX5mX3.5m座13反应池4.5mX1.5mX2.5m座14沉淀池4.0mX4.0mX4.5m座15集水池4.5mX1.5mX2.5m座16清水池3.OmX3.OmX3.5m座17污泥池3.OmX3.OmX3.5m座18污泥干化池2.5mX2.Om座39操作间（值班室）4.5mX3.5mX3.Om座310场区地坪等套1合计12.2机电设备部分 序号项目设备型号单位数量单价总价1沉淀池排泥系统DN50套12沉淀池导流系统DN150套13斜管填料<1>50m3164液位控制系统FK-I只15过滤器DTF-30Z—40Z台16PAC加药设备JG-II-300L套17PAM加药设备JG-II-300L套18碱加药系统JG-II-300L套19污水泵WQ40-15-15-1.5台810系统管道Q235/PVC批111控制阀门国标批112电控系统非标套113电线、电缆国标批114辅材国标批115石英沙0.2-0.5吨1016水帽0.5吨/H个24017中和池曝气系统DN60套118调节池排泥装置DN125套3报价水质依据：中性水质十三、工程的施工安装、调试及基本管理8.1土建施工：土建施工甲方负责、施工过程中确保工程质量。13.2设备安装：设备及配套件就位后，进入设备安装工作，根据设计要求由乙方派员安装。13.3设备调试：设备的调试将分步进行。13.3.1设备内部清理，包括管道及部件，同时对机电设备初步试机，确保各机械运行正常。13.3.2设备试运行正常后，按工艺要求进入调试阶段，最终稳定工作直至出水达标。13.4设备调试出水，经环保部门检测合格后乙方将为甲方以后的 管理工作提供相关技术资料。操作管理人员的培训建议工程建成后设备的管理将直接影响设施的处理效果，为确保设备的稳定运行，设计单位建议：14.1设备在试机，试运行时建设单位必须派专业人员跟随学习，了解该设施的各部件工艺情况，为今后的管理打下基础。14.2管理人员必须建立有关技术档案，为今后的系统管理提供技术保障。14.3管理人员必须做好运行记录，总结经验，确保设施正常工作。14.4建设单位应配备一套维修工具。十五、服务承诺：15.1我方设计施工按照国家建筑施工标准。15.2安装调试期间免费代培操作工，达到单独熟练操作。15.3设计标准及设计参数对设备及处理指标进行验收考核，达不到标准我方负责限期整改，直到达标为止。15.4设备免费保修一年，在保修期内设备发生故障及时赴现场排除，保修期满，施工单位应定期或不定期每年二次回访用户，维修、检查、指导发现问题随时解决。15.5设备实行三包，终身优价保修 贵州大通环保科技有限公司2017年06月编 贞丰县挽澜乡正大煤矿3m3/h生活废水处理工程设计方案建设单位：贞丰县正大煤矿设计单位：贵州大通环保科技有限公司编制日期：二0—七年六月 工程概述、设计依据三、设计范围及原则四、设计施工范围五、设计进水水量、水质及排放标准六、艺流程及工作原理七、设备参数、电气控制八、二次污染与防治九、电器功率配套及运行成本分析十、工程建设投资十一、,工程的施工安装、调节及基本管理十二、,操作管理人员的培训建议十三、,服务承诺 一、工程概述根据国家有关环保的法规和要求，并考虑到环境保护的重要性，工矿企业生活污水必须经过处理达到国家有关标准才可排放，因此，我公司受业主委托对霖源煤矿生活污水处理工程进行方案设计，使生活污水能够全部达标排放或回用。在本设计中采用工艺成熟高效的A/0法处理工艺，处理后的水质达到国家《污水综合排放标准》(GB8978-1996)—级排放标准。本设计最大处理量为3m3/h(巾甲方确定)，处理工艺各个处理单元构筑物设计均为地下式，上面可作停车场或栽种花木、草坪，进一步美化环境，经深度处理后的水也可用作浇灌花木、冲厕及回用洗车等。二、设计依据本工程设计方案的编制，主要技术依据如下：1、业主提供的水量、水质(生活污水)等有关资料2、《污水综合排放标准》(GB8978-1996)3、室外给水设计规范(GB50014-2006)4、《工业企业厂界噪声标准》(GB12348-93)5、给水排水工程和污水处理工程建设相关技术规范6、通用电器设备配电设计规范(GB50055-93)7、我公司所完成同类工程所取得的实际经验和实际工程参数三、设计范围及原则 1、本工程设计范围为污水处理设施入口至净化排出口为止，包括工艺设计，提供资料图及电器控制设计。2、采用成熟、可靠、稳定的处理工艺，出水水质达到国家相关排放标准。3、各个处理单元构筑物经济合理，投资省、占地少、运行费用低。4、在设计中充分考虑到二次污染的防治，合理解决了污泥、噪声及臭气的控制。5、在工艺设计时，有较大的灵活性、可调性，以适应水量、水质的周期变化。1、处理工艺各构筑物由我公司负责设计、出图。2、污水处理设施的总进水、总出水施工，由我公司指导。3、土建结构内部的预埋管件，巾我公司负责指导施工。4、污水处理机电设备的总电源，将由业主接至配电箱。5、处理工艺各个环节的设备、配件由我公司负责。6、我公司负责调试合格交付业主使用。五、设计水量、水质及排放标准1、污水的水量根据业主提供的有关资料，本项目生活污水排放量为70m3/d,考虑到后期用水量会有所增大，处理应适当留有余地，生活污水水量按3n?/h设计（由甲方确定），实施24小时连续运行。2、进水水质及排放标准 本设计污水排放指标均达到国家《污水综合排放标准》GB8978-1996一级排放标准中规定的指标。表5.1进水水质及排放标准项目原水进水浓度/(mg/1)排放标准/(mg/1)COD300100BODs10020SS25070NHs-N4515TP5.00.5PH6〜96〜9油类40.010六、工艺流程及原理1、工艺流程图污泥回流路线：脱磷加药消毒2、工艺原理本工艺采用较为成熟、可靠的A/0二级生化处理工艺，使其污水能稳定达标排放，A/0工艺即缺氧-好氧工艺，该工艺由缺氧池和好氧池串联而成，作用是去除有机物的同时取得 良好的脱氮效果。工艺将反硝化前置，其最显著的工艺特征是将脱氧池设置在除碳过程前部，先将生活污水引入缺氧池，污水在兼性微生物的作用下，将污水中的有机氮分解为氨氮，同时采用有机碳源为电子供体，使亚硝酸氮、硝酸氮转化为氮气并利用部分有机物和氨氮合成新的细胞物质，以达到脱氮的目的。然后污水进入后续好氧池，进行有机物的生物氧化，好氧菌以填料为载体，利用污水中的有机物食料，将污水中的有机物分解为无机盐，从而达到净化的目的。经氧化后的污水进入脱磷反应装置，经脱磷处理后的废水进入沉淀池沉淀。经前处理后，污水中的病菌尚未达到标准，为防止病毒传播及水体再次变质，污染环境，本工艺采用氯饼消毒(亦可根据业主要求采用二氧化氯消毒)，经消毒后的水达标排放。3、处理工艺优点(1)缺氧池不需外加碳源，而且可以减轻其后好氧池的有机负荷，降低了运行费用。(2)能有效去除废水中氨氮、磷及有机物等污染物质，使出水达标排放。(3)流程简单、构筑物少，基建费用节约七、处理单元设计说明、电器控制1、格栅隔油池 本工艺设置人工格栅，以去除污水中的软性纤维及大颗粒杂质以防堵塞水泵、阀门、管道，确保后级处理单元的正常运行，池内同时设置隔油池处理。采用人工除渣滗油，每天不少于二次，污水经处理后流入预沉池。规格：B二500尺寸：LXBXH-0.5mX2.5mXl.0m数量：1座结构：砖混/地上式备注池内设置500型不锈钢格栅一道2、调节池调节原水的水量和水质，确保后级系统稳定可靠。调节池为砖混结构，设立事故紧急外排U—处。规格：V有=24m3尺寸:LXBXH=3.OmX3.OmX3.0m停留：》8.Oh数景：1座结构：砼制/地下式备注：池内设提升栗2台（一备一用，提升泵：AS10-2CBX2台N=1.5kw）,液位控制器1套，溢流管1道。3、A级缺氧池：规格：V浐10m3尺寸：LXBXH=2.0mX2.0mX3.0m数量：1座 停留：彡3h结构：砼制/地下式备注：池内设备新型TDT立体弹性填料及支架，同时池内按实际情况设立隔板，以防水流产生死角短路。4、0级好氧生化池：污水中的大部分存机物在此时得到降解和净化。好氧菌以填料为载体，利用污水中的有机物为食料，将污水中的有机物分解为无机盐，从而达到浄化的目的。好氧菌的生存必须有足够的氧气，即污水中有足够的溶解氧已达到生化处理的目的。本工艺采用立体弹性填料属密集型生化填料，该填料具存比表面积大、使用寿命长、易挂膜、耐腐蚀等优点，同时该填料具有一定的刚度，能对污水中的气泡作多层次的切害!］，使溶解氧效力增高。用射流曝气器，其溶解氧的转化比其他曝气器高，同时具有不易堵塞、重叠轻、不易老化、使用寿命长等优点。规格:有"24.Om3尺寸：LXBXH=3.0mX3.0mX3.Om数量：1座停留：彡8h结构：砼制/地下式备注：好氧池采用Q235-A钢结构。池内设立新型环形填料及微孔曝气器，同时池内按实际情况设置多级隔板，以防流 水产生死角短路。5、沉淀池：规格：VflOm3尺寸：LXBX11=2.OmX2.OmX3.Om数量：1座停留：^3h结构：砼制/地下式污泥泵：AS10-2CBX1台(N=1.5KW)6、排放池：规格：V浐10m3尺寸：LXBXH=1.5mX2.5mX3.Om|1.■、▲结构：砼制/地下式7、脱磷加药装置经前级生化处理后，去除Y污水中绝大部分有机污染物、氨氮，但污水中的磷尚未达到排放标准，本工艺在沉淀池内采用化学投药脱磷确保出水达标。规格：JM-20.72/4.2尺寸：0630数景：1套停留：^3h结构：PVC 8、电气控制:为减轻操作工的劳动强度，设备实行机械化工作。调节池内的池水泵为一用一备定时交替工作，并设有水位控制器一套，如低水位时水泵停止工作，污水升至水位时污水泵自动工作。曝气机亦为一用一备，定时交替使用，同时在污水泵停止工作时曝气机能定时间隙运行，以确保氧化池内的耗氧,能能节约能耗。沉降池的污泥泵均有时间继电器控制工作，每天排泥一至两次9、机房规格尺寸I—t结构V有二15m3LXBXH=2.5mX2.0mX3.Om1座论制/地上式八、二次污染与防治1、臭气本工艺要求将所有池子用管道畅通，高空外排，故整套系统的异味相对较少，不影响四周环境。2、噪声本处理站噪音控制可达到二类地区的标准（白天＜60dB,夜间彡50dB）。 3、污泥初次沉淀池内的污泥及污泥池内的污泥定期按环保部门要求由业主统一处理。4、防腐系统土建池体由施工方选择防腐方式，确保整体工程使用寿命长，维护费用少。九、电器功率配套及运行成本1、用电负荷分布见表9.1表9.1用电负荷分布表序号用电设备负荷kw备注1提升泵0.552台2污泥泵0.552台3曝气泵0.551台4加药泵0.372台5风机0.372台2、运行成本分析运行用电：（0.55kw+0.55kw+055kw+0.37kw+0.37kw）X80%=1.91kw，电费按0.5元/度，则处理每顿污水运行电费为1.91X0.5/5=0.19元。药耗：按处理每顿污水投加费为：0.10元则处理每顿污水直接运行成本为：0.29元十、工程建设投资1、主要构筑物（砖混结构）表10.1土建投资估算详表序号项目规格尺寸单位数量总价（万元）1格栅隔汕池0.5mX2.5mX1.0m座1 2沉砂池1.5mX2.5mX3.0m座13调节池3.0mX3.0mX3.0m座14A级池2.0mX2.0mX3.0m座1 5O级池3.0mX3.0mX3.0m座16沉淀池2.0mX2.0mX3.0m座17排放池1.5mX2.5mX3.0m座18机房2.5mX2.0mX3.0m座19场区地坪等套1合计2、设备报价清单表10.2机电设备详表序号项目设备型号单位数量单价（万元）总价（万元）1格栅500X500只2提升泵AS10-2CB台3液化控制系统FK2只4水解酸化池系统支架A3钢套5水解酸化池系统填料TDT套6接触氧化池系统支架A3钢套7接触氧化池系统填料TDT套8接触氧化池布水系统套9风机HC-603台10微孔曝气器只11沉淀池斜管支架A3钢套12沉淀池斜管填料PVC、聚乙烯m313污泥泵AS10-2CB台14控制拒40-65非标台15管道阀门线缆等配品配件(1)25-(1)63套16静态混凝系统套17脱磷装置JM-10.72套18加药系统套19合计 十一、工程的施工安装、调试及基本管理1、土建施工：土建施工由我方负贵，施工过程中确保工程质量。2、设备安装：设备及配套件就位后，进入设备安装工作，根据设计要求由施工方派人员安装。3、处理系统调试：处理系统的调试将分步进行(1)处理系统内部清理，包括管道及部件，同时对机电设备初步试机，确保各机械运行正常。(2)处理系统试运行正常后，按工艺要求进入调试阶段，最终稳定工作直至出水达标4、处理系统调试出水，经环保部门检测合格后施工方将为建设方以后的管理工作提供相关技术资料。十二、操作管理人员的培训建议工程建成后处理系统及设备的管理将直接影响设施的处理效果，为确保系统的稳定运行，设计单位建议：1、工程竣工后，我公司技术人员即开始对水处理系统进行调试，业主同时安排操作人员参与调试工作，与我公司技术人员一起熟悉系统调试过程。在此过程中，我公司技术人员将对水处理工艺、各个设备的用途及结构进行详细讲解，使用户的技术管理人员对设备的结构和工作原理熟练掌握为止。2、对运行人员进行尚位培训，直至操作人员熟练掌握为止。3、对水处理系统的设备运行中的注意事项进行专门讲解，确保系统正常运行。 4、对运行人员进行整体技术培训，试运行管理人员对水处理系统的工艺、设备及管理有一个较全面的掌握。5、对业主安排的维修、维护人员进行水处理系统的机械和电气维修、维护培训，直至维修、维护人员能够熟练处理一般常见故障为止。6、协助操作人员建立各种运行记录资料使操作人员掌握运行记录的编写方法，确保水处理系统的运行处于适时监控状7^o7、对业主安排的维修、维护人员进行水处理设备的机械和电气维修、维护培训，直至维修、维护人员能够熟练处理一般常见故障为止。十三、服务承诺1、我方设计施工按照国家建筑施工标准。2、安装调试期间免费代培操作工，达到单独熟练操作。3、设计标准及设计参数对设备及处理指标进行验收考核，达不到标准我方负责限期整改，直到达标为止。贵州大通环保科技有限公司2017年06月编'
