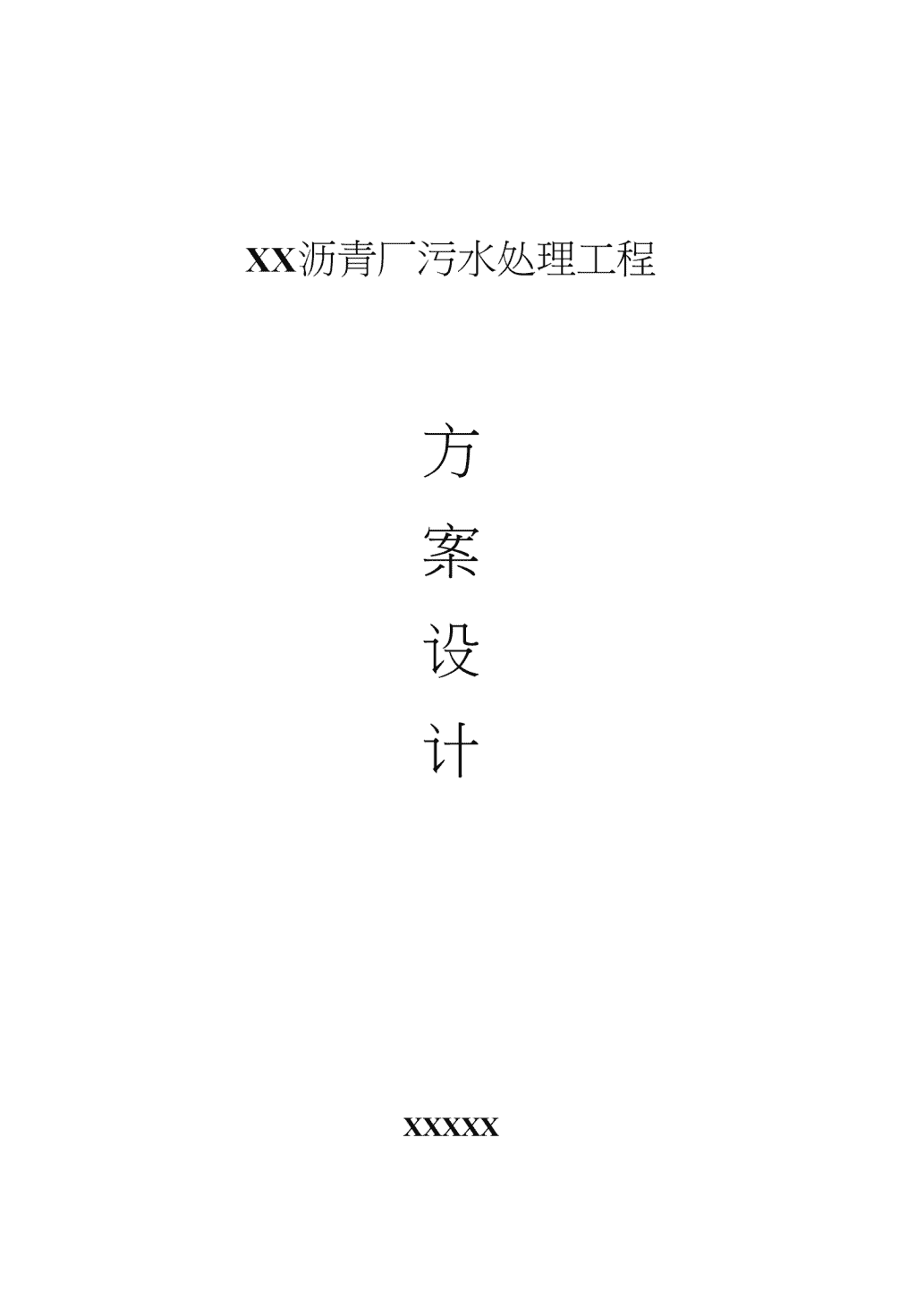

'XX沥青厂污水处理工程方案设计XXXXX
目第一部分公司简介•••••••・录错误!未定义书签。公司概况公司核心专家核心专利技术实验室情况错误!错误!错误!错误!未定义书签。未定义书签。未定义书签。未定义书签。五主要工程业绩错误!未定义书签。第二部分XX沥青厂工程设计方案技术说明1概述1.1项目概况21.2编制依据21.3处理水量21.4污水进水水质指标21.5污水出水水质指标31.6工程范围32污水处理工艺设计42.1工艺流程确定原则42.2工艺流程42.3处理单元描述6

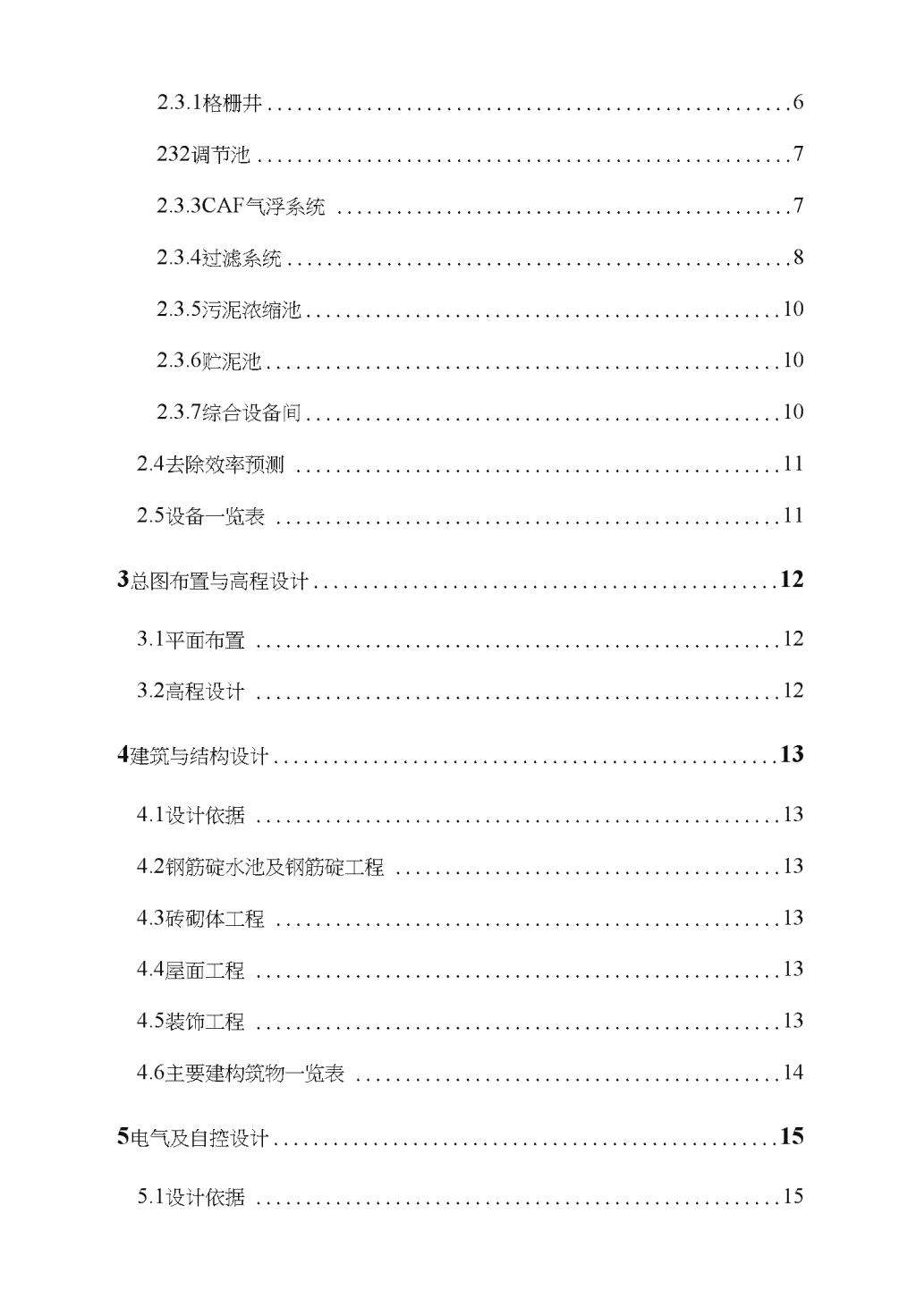

2.3.1格栅井6232调节池72.3.3CAF气浮系统72.3.4过滤系统82.3.5污泥浓缩池102.3.6贮泥池102.3.7综合设备间102.4去除效率预测112.5设备一览表113总图布置与高程设计123.1平面布置123.2高程设计124建筑与结构设计134.1设计依据134.2钢筋碇水池及钢筋碇工程134.3砖砌体工程134.4屋面工程134.5装饰工程134.6主要建构筑物一览表145电气及自控设计155.1设计依据15
5.2设计范围155.3配电设计155.4电力设计165.5电气照明设计165.61艺参数测量与报警175.7设备状态监测与自动控制175.8用电负荷的计算186工程投资196」土建工程投资估算196.2设备投资估算196.3间接费及投资206.4项目总投资207运行费用217.1计费标准217.2污水处理运行费用21
第二部分XX沥青厂工程设计方案技术说明
第二部分XX沥青厂工程设计方案技术说明
1概述L1项目概况1、项冃名称:XX沥青厂污水处理工程2、建设地点:XXX1.2编制依据《室外排水设计规范》《污水综合排放标准》《右油化工业水污染排放标准》《给水排水T程结构设计规范》《供配电系统设计规范》《低压配电设计规范》《混凝土结构设计规范》《砌体结构设计规范》《建筑结构荷载规范》GBJ14-87(1997年版)GB8978-1996GB4281-84GB50069-2002GB50052-95GB50054-95GB50010-2002GB50003-2001GB50009-20011.3处理水量废水日处理量:400m3/d,小时平均流量为17m3/ho1.4污水进水水质指标沥青生产过程中产生的生产废水,其中含有大部分的SS及COD,
根据甲方提供的水样,其水质指标化验结果如下:表1-1污水进水水质一览表序号项目单位指标(mg/L)1CODcrmg/L220〜3002SSmg/L280〜3501.5污水岀水水质指标根据环保部门的要求,出水达到《污水综合排放标准》GB8978-1996—级标准。主要排放指标如下:表1・2污水综合排放标准(GB8978・1996)—级标准序号项目单位指标(mg/L)1CODcrmg/LW1002SSmg/LW701.6工程范围本项目包括污水处理系统的工程设计、相关土建项目的施工及非标准污水处理设备的制造、安装调试、验收培训宜至移交给业主的全部工作(各种管道以污水处理站外L0米处为工程分界线)和相关的技术服务(包括售后服务)。2污水处理工艺设计2.1工艺流程确定原则1、贯彻执行国家环境保护政策,按照国家有关法规、规范及标准。并考虑依据于甲方要求。
2、根据厂区总体规划,结合现状,确定污水处理工程方案。处理站站址尽可能选在主导风的下风向,并且交通、供电、供水、供热方便。3、建筑风格与厂区建筑的主体风格相协调,结合厂区的整体规划,做到美观和谐。处理站要求环境优美、整洁卫生,站内应注意绿化。4、污水处理工程设计遵循工艺技术先进、经济合理、运行管理方便的原则,尽可能釆用先进技术,新设备,降低能耗和运行成本。同时充分考虑到寒冷地区水处理的特殊性,确保工艺安全有效运行。5、设计紧凑、合理、经济、尽可能降低一次性投资及运行成本。同吋乂必须保证在工程运行费用低,以取得最大的经济效益。2.2工艺流程废水的主耍处理方法有生化法、物化法及二者结合的处理方法,分别介绍如下:1、生化法:生化法是利用水中微生物对污染物的摄取、代谢从而使有机污染物降解除去,其特点是,生化池占地面积较大,生物活性对温度条件
比较敏感,尤其在北方地区,冬季气温较低,此时生化反应效率低,出水水质不稳定。低温时期难以保证水质水量的要求。此外,单独使用牛•化反应工艺,对难降解的SS、非溶解性的COD去除率难以保证;且单纯使用生化法占地面积较人。2、物化法物化法是利用物理化学的过程,向水屮投加混凝剂,使水屮悬浮物脱稳并聚集沉淀的方法,其特点是,需要外投药剂,对SS的去除能力强、效果好,对非溶解性COD有一定的去除效果,但对BOD5的去除效率不大。3、生化+物化法对于难处理的废水,可将生化法和物化法结合起来进行处理,以提高处理效果。由于本工程废水中需要处理的是SS和COD,因此适宜采用物化+过滤的处理方法。根据以上论述,本方案确定工艺流程如下:
综合废水污泥管c、调提升过k1」池AV丿混凝剂—上清液污水管►投药管►综合废水处理工艺流程图本处理工艺系统主耍包括混凝气浮及过滤,其中前处理采用格栅,可起到拦截废水屮大的悬浮物的作用,去除一部分SS;调节池起到调节水量和均衡水质的作用。通过混凝气浮工艺,将大部分SS及非溶解性COD去除,气浮装置采用加压溶气气浮,工艺简单,效果好;然后经过滤池,进一步去除水中的SS及部分COD,使出水达到排放标准。由于浮渣产生量不大,经浓缩后进入贮泥池,定期外运。2.3处理单元描述2.3.1格栅井(1)工艺目的:格栅井设置在调节池之前,厂内排出污水汇集后进入格栅井,用格栅拦截原水中的漂浮物,以保护后续调节池不进入大块杂物。格栅井内设人工格栅二道,材质为不锈钢,垂直水流设置,格栅设计成L型,便于起吊和有效截留污物。格栅固定于进水渠预设槽钢内,栅渣定期清理与外运。(2)结构类型:地下钢筋混凝土结构
(1)工艺尺寸:1.0X0・5X2.0m(2)主要设备参数:①格栅间距:1Omm②有效栅宽:300mm2.3.2调节池(1)工艺目的:调整处理厂排水水质不均匀,若直接进入污水处理设备会造成设备负荷变化,因此需设调节池,用以适当调节。(2)设计参数:①停留时间:t=8h②设计流量:17m3/h(3)结构类型:地下钢筋混凝土结构(4)工艺占地:8.0X4.5X4.5m(5)主要设备参数:①污水提升泵型号:50WQ18-15-1.5流量:18n?/h扬程:15m功率:P=1.5kw数量:2台(1用1备)调节池内自控系统设定为,低水位自动停机保护,中水位自动开启泵,高水位自动报警。调节池底设扰动管
提升泵设置备用电源线,当处理站正常配电停电时,自动切换。2.3.3DAF加压溶气气浮装置(1)工艺目的:去除大部分的SS及非溶解性CODoDAF加压溶气气浮装置设备简单,操作和维修比较容易,运行费用低廉。其工作原理是空气在加压条件下溶于水中,在使压力降至常压把溶解的空气释放出来,形成微小的气泡,絮休和悬浮物与微气泡充分混合接触,rti于气固混合物和液体之间存在密度差,以至产生一个垂直向上的浮力,将固体悬浮物带到水面。上浮过程屮散气泡附着到悬浮物上,到达水面后固体悬浮物便依靠这些气泡支撑和维持在水面,通过连续移动的刮渣机刮到污泥槽中去除。(2)结构类型:钢结构一体化设备;(3)工艺尺寸:4.55XI.95X2.2m(4)主要设备参数:①进水CODW300mg/l②出水CODW135mg/l③处理水量:20m3/h④型号为DAF-20,功率3.4kw⑤溶气罐直径300mm。(5)投药设备投药装置用于配置和投加混凝剂,总功率1.35KW。2.3.4过滤系统
经过混凝气浮后的出水,需通过过滤进一步降低SS,使出水满足排放要求。过滤罐设置2台,并考虑一定的余量,保证一台反冲洗时,另一台可以处理全部水量。(1)工艺目的:通过滤料对水中悬浮颗粒、细小纤维的吸附、截留、筛滤作用,使出水达到澄清、SS降低的目的。(2)设计参数:①设计流量:17n?/h②滤速:5m/h③进水CODW135mg/l④出水COD^lOOmg/1⑤反冲洗强度:15L/s•m2⑥反冲洗吋间:8min⑦反冲洗周期:12h(3)结构类型:钢结构;(4)工艺尺寸:Ol.8XH3.5m,2台(5)附属设备说明:①砂滤池反冲洗泵型号:SLW150-2002套,1用1备.流量:140m3/h扬程:13.8m功率:15kw②反冲洗水池
工艺尺寸:4.0X3.0X3.5m有效容积:36m32.3.5污泥浓缩池(1)工艺目的:使系统中产生的浮渣、污泥减小体积,便于后续处理。(2)设计参数:①污泥产率:1kg污泥/kgSS,含水率99.2%②污泥产量:14m3/d(3)结构类型:钢筋混凝土结构;(4)工艺尺寸:2.0X2.0X4.2m,1座2.3.6贮泥池(1)工艺冃的:贮存浓缩后污泥,定期由人工清理。(2)设计参数:①污泥浓缩后含水率:95%〜97%②浓缩后每天污泥量:2.8m3/d③贮存时间:15m3/d(3)结构类型:钢筋混凝土结构;(4)工艺尺寸:4.0X3.0X4.0m,1座2.3.7综合设备间综合设备间内有气浮装置、水泵及滤池等设备用房及配电间、值班室等房间。工艺尺寸12.0X6.0X4.5mo
2.4去除效率预测表24各构筑物处理效率预测表处理单元CODcr(mg/L)SS(mg/L)去除率出水指标去除率出水指标原水220〜300280〜350格栅及调节池300350混凝+气浮55%13575%88过滤30%<10060%<702.5设备一览表表2-2设备一览表序号项目名称规格、型号单位数量备注1格栅栅隙10mm台22潜污泵50WQ18-15-1.5Q=18m3/h,H=15m台2一用一备P=1.5kw3气浮机Q=20m3/h套1P=3.4kw4投药设备套1P=1.35kw5反冲洗泵SLW150-200台2一用一备P=15kw6过滤罐①1.8XH3.5m台23总图布置与高程设计3.1平面布置本设计考虑到污水处理站污水的来水方向及其处理后净化水
的排放方向,同时兼顾风向、地形地貌与交通条件。将管理区与污水处理区严格分开。厂区总平面布置力求达到生产安全、工艺流程合理,功能分区明确,尽量做到厂区环境美化、建筑物实用与美观相协调统一。该污水处理站厂其整体工艺占地面积24.0X17.0=408m2o污水处理站平面布置遵循以卜•原则:(1)处理构筑物之间间距的确定,考虑各管道施工维修方便;(2)考虑消防安全要求,设置必要的设施;(3)本工程设有事故排放管及超越管,便于构筑物的检修。3.2高程设计厂内来水到调节池后经提升泵到气浮,自流进入滤池,出水一部分自流入反冲洗水池,一部分排放。浮渣口流进入浓缩池,再排入贮泥池。4建筑与结构设计4.1设计依据建筑结构规范及标准见概述。4.2钢筋碇水池及钢筋碇工程水池采用抗渗栓施工,严格控制栓的级配,按当地质量主管部门的要求作好配合比,防水殓屮掺入HA高效防水剂,抗渗等级S6。4.3砖砌体工程
综合机房结构采用砖混结构,iO.OOOm以上墙体采用MU10红砖和M7.5混合砂浆砌筑,墙身采用240砖墙。iO.OOOm以下墙体采用钢筋混凝土结构。4.4屋面工程综合机房屋面均采用有组织排水,设女儿墙,防水采用柔性卷材防水。4.5装饰工程综合机房装饰如下,有特殊要求者,按设计施工。1>内墙而:抹混合砂浆,刷大白两遍。2、外墙面:抹水泥砂浆,刷乳白色外墙涂料两遍。3、门:行车大门为保温平开钢木大门,其它均为木门。4、窗;均为塑钢窗。5、顶棚:抹灰喷口。6、地面:行车的房间采用混凝土地面,其它为水泥地面。
4.6主要建构筑物一览表表4-1主要建构筑物一览表序号名称规格单位数量备》匸1格栅井Ll.0XB0.5XH2.0m座2钢筋混凝土2调节池L8.0xB4.5XH4.5m座1钢筋混凝土3反冲洗水池L4.0xB3.0xH3.5m座1钢筋混凝土4污泥浓缩池L2.0xB2.0xH4.2m座1钢筋混凝土5贮泥池L4.0xB3.0xH4.0m座1钢筋混凝土6综合设备间L12.0XB6.0XH4.5m座1砖混
5电气及自控设计5.1设计依据1、建设单位提供资料;2、工艺及其它专业提供的电气设计要求;3、电气设计规范及标准;5.2设计范围1、污水处理站内的低压配电;2、废水处理过程工艺参数测量与自动控制;3、照明配电。5.3配电设计1、供电电源木工程低压电源由建设单位提供,用电负荷为二级,采用双电源供电。2、供电系统电源电压为380/220V/50HZ,三相U!线制供电。低压配电室电源进户处做重复接地,接地电阻小于4欧姆,污水处理站内用电设备为三相五线制供电。3、功率因数补偿在低压配电室集中进行功率因数自动补偿,将功率因数自动补偿到0.9以上。4、控制与信号
电动机(潜水泵)为两地控制。在配电室内控制柜为集屮控制,根据实际需要在工艺设备附近设置就地控制按钮。电器控制与减压起动元件集中安装在控制柜内。5、保护接地系统按《建筑物防雷设计规范》(GB50057-94),建筑物属三类防雷建筑;所用金属管道、用电设备的金属外壳、穿线钢管、电缆桥架均与接地系统做可靠连接,系统接地电阻小于4欧姆;5.4电力设计1、配电系统:动力设备采用放射式供电2、设备选择泵房等灰尘潮湿场所电器设备按防水防潮式考虑。3、导线选择与线路敷设电源线采用YJV-1KV铜芯电力电缆,干线在电缆桥架内敷设,支线穿钢管敷设,控制线路釆用KVV-1KV型控制电缆敷设。仪器仪表信号电缆采用RVVP屏蔽电缆。5.5电气照明设计1、供电电源照明电源由低压配电室提供,电源线采用YJV-1KV铜芯电缆,单电源供电,电源为三相五线制,380/220V〜,50HZo
2、照明光源配电室、控制室等办公室采用荧光灯照明,泵房等采用防水防尘白炽灯或钠灯照明;厂区及池顶照明采用投光灯;3、导线选择照明箱电源线采用YJV-1KV铜芯电缆,分支线采用BV-500V铜芯塑料线穿阻燃塑料管暗敷设或钢管明敷设;4、设备安装照明箱分別设置在配电室,照明箱暗设,底距地l・3m安装,开关距地1.4m暗设。5.6工艺参数测量与报警1、水位测量在液位波动的水池内安装有液位计,二次仪表安装在现场仪表盘上显示,并将信号传送至控制室的仪表柜上显示。2、流量测量在污水和污泥管道上装两台电磁流量计,并将信号传送至中控制室仪表柜上显示。3、压力测量在污水、污泥管道上装压力表。5.7设备状态监测与自动控制
1、设备运行状态各用电设备的运行状态信号在配电控制室内显示。2、设备自动控制调节池提升泵起停由调节池浮子液位计自动控制且二台泵定时自动转换运行并有上下液位报警。5.8用电负荷的计算表5・1用电负荷表序号设备名称设备功率kw数量其中备用日运行功率kwh备注1提升泵1.521362投药装置1.35132.43气浮装置3.4181.64反冲洗水泵152196间歇运行合计246
6工程投资6.1土建工程投资估算表6-1土建工程投资估算表序号名称规格单位数量造价(万元)备注1格栅井Ll.0XB0.5XH2.0m座20.30钢混2调节池L8.0xB4.5XH4.5m座17.29钢混3反冲洗水池L4.0xB3.0xH3.5m座12.10钢混4污泥浓缩池L2.0xB2.0xH4.2m座10.84钢混5贮泥池L4.0xB3.0xH4.0m座12.40钢混6综合设备间12.0XB6.0XH4.5m座18.64砖混合计(万元)21.576.2设备投资估算表6・2设备投资估算表序号名称规格、型号单位数量造价(万元)备注1格栅栅隙10mm台20.552潜污泵50WQ18-15-1.5Q=18m3/h,H=15m台21」6一用一备P=1.5kw3气浮机Q=20m3/h套110.50P=3.4kw4投药设备套12.50P=1.35kw5反冲洗泵SLW150-200厶21.50一用一备P=15kw6过滤罐①1.8XH3.5m台25.507管道阀门4.808电气自控3.60合计(万元)30.11
6.3间接费及投资表6-3间接费及投资估算表序号项冃计费方法费用(万元)①工程直接费用51.68②调试费用①X3%1.55③设计费①X5%2.58④安装费安装工程直接费X8%2.41⑤税金(①+②+③+④+)X3.41%1.99⑥工程间接费用②+③+④+⑤8.53⑦工程总投资①+⑥60.216.4项目总投资项目总投资为:60.21万元。注:本造价估算不包括不良地质条件处理、地下施工降水费用以及原车间排水管道改造、新建污水站的道路绿化等造价;土建工程造价是参考建设单位提供的其它车间工程地质报告做出的,如果施工图前工程地质勘察结果有变化,则土建工程费应相应变动。
7运行费用7」计费标准0.45元/度2000元/吨1000元/人•月按30年计算按15年计算按直接费用1%物耗计费标准电PAC人工工资折旧计算标准构筑物折旧年限设备折旧年限维护大修取费年运行能力一年按365个工作日计算。则年处理水量:14.6万吨7.2污水处理运行费用1、电费每天用电量:246度/山效率75%电费为:246度/日X0.75X0.45元/度=83.03元/日;2、药剂费用PAC用量:PAC投加量按20g/m3污水计,折算费用为16元/日;3、人员工资
本废水处理厂的拟编制人员为3人,人员工资为:100元/日。4、其他综合费用:按成本0.3%考虑,(19.47+24.11)X0.3%/365=2.41元/日。5、合计费用吨水总处理费用为:201.44元/日,折算吨水运行成本为0.50元/吨。'
