毕业设计（论文）-包头市五层综合楼建筑给排水设计【全套图纸】 101页

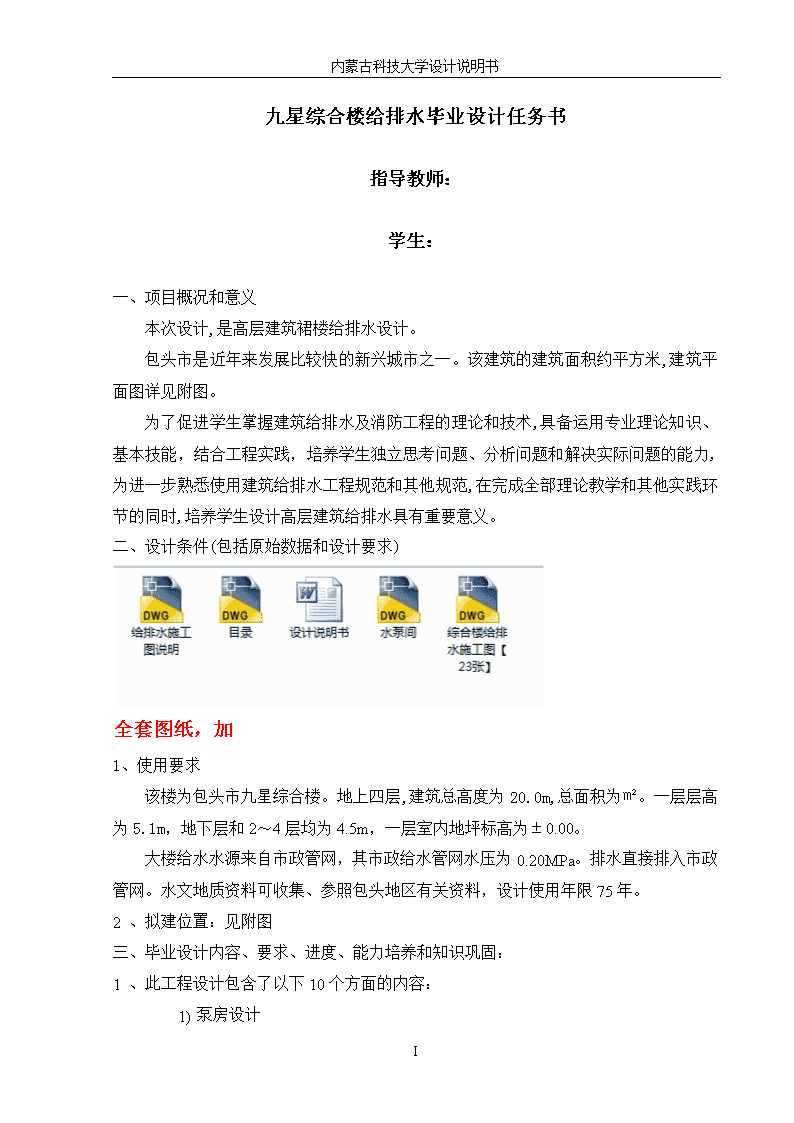

'内蒙古科技大学设计说明书九星综合楼给排水毕业设计任务书指导教师：学生：一、项目概况和意义本次设计,是高层建筑裙楼给排水设计。包头市是近年来发展比较快的新兴城市之一。该建筑的建筑面积约平方米,建筑平面图详见附图。为了促进学生掌握建筑给排水及消防工程的理论和技术,具备运用专业理论知识、基本技能，结合工程实践，培养学生独立思考问题、分析问题和解决实际问题的能力,为进一步熟悉使用建筑给排水工程规范和其他规范,在完成全部理论教学和其他实践环节的同时,培养学生设计高层建筑给排水具有重要意义。二、设计条件(包括原始数据和设计要求)全套图纸，加1、使用要求该楼为包头市九星综合楼。地上四层,建筑总高度为20.0m,总面积为㎡。一层层高为5.1m，地下层和2～4层均为4.5m，一层室内地坪标高为±0.00。大楼给水水源来自市政管网，其市政给水管网水压为0.20MPa。排水直接排入市政管网。水文地质资料可收集、参照包头地区有关资料，设计使用年限75年。2、拟建位置：见附图三、毕业设计内容、要求、进度、能力培养和知识巩固：1、此工程设计包含了以下10个方面的内容：1)泵房设计103 内蒙古科技大学设计说明书1)水池设计2)水箱及水箱管道设计3)卫生间管道布置4)给水系统设计5)排水系统设计6)消火栓消防设计7)自动喷洒消防系统设计8)雨水设计2、设计范围1)建筑给水、排水、热水、消防系统2)建筑基地室内外给水、排水、消防管道布置3、实习及文献要求方案确定和设备选型（加实习），第1-3周（注意：不能直接给出方案，而应指导学生按下述步骤自己确定）。1)实习在设计院实习。2)文献查阅要求：①查和阅读大量的文献，进行传统、常规、典型和先进方案的比较，分析优缺点，论证可行性，甚至通过概算确定最终方案。②查和阅读大量的文献，进行传统、常规、典型和先进设备（主要设备）的比较，分析优缺点，论证可行性，甚至通过概算确定最终设备。③要求两周后提交开题报告。④上述比较、分析、论证或概预算过程和结果必须写在说明书中。知识巩固与学习：复习与设计有关的工艺和设备结构及工作原理，复习或者学习概预算方面的基本知识，学习文献检索的基本方法和技巧。能力培养：103 内蒙古科技大学设计说明书一定要让学生明白文献检索和网络检索的重要意义，让学生掌握文献检索的基本方法，了解获取文献资料的途径，尤其是要学生学会如何检索Internet。这里主要培养学生自己获取知识的能力、方法和渠道。4、计算部分：有条件的可以拿实例计算对比，验证设计误差、计算方法、规范和参数取值等，第4-9周。1）楼各层给水、排水、消防管道及水池、水泵、等设计计算，第4-5周要求：掌握室内给水管道设计及安装要求，掌握给水、排水、热水、消防管道的布置及敷设。巩固知识：建筑给排水及有关知识。2）主要材料及设备表，第6（半）周。要求：材料合理，满足要求，作出经济性比较。巩固知识：水工艺与设备及各种管材。3）工程概预算，第（6）周。要求：理论联系实际，随时到企事业进行调研，进行经济比较。知识巩固：水工程经济。4）给水、排水、热水、消防管道及水池、水泵、水箱等计算说明书，第7-8周。要求：要求计算准确，符合规范要求。学会书写工程设计说明书格式。巩固知识：建筑给排水有关知识。5）大楼室外给水、排水水力计算，第9（半）周要求：掌握基本的给水排水规范要求。巩固知识：建筑给排水有关知识。6）总结收效和存在的问题，第9（半）周要求：培养学生准确计算各管道的尺寸，熟练应用规范解决实际问题，验证实践与理论同异；培养学生严谨的科学态度和进行科学研究的能力。5、图纸部分（加实习），共10-15周实习：第10周要求：理论联系实际，对工程进行综合分析研究，找出异同点；深入细部设计，掌握运用图纸代替文字的表达能力。6、建筑设计部分：第11-15周1）平面布置，确定建筑给水、排水、热水、消防设计方案，画出各层设备管线平面布置草图，总平面图比例1：100。第11周103 内蒙古科技大学设计说明书2）泵房设计—泵房详图。第12周3）水池、高水位水箱设计，水池平面图、高位水箱详图。第13周4）卫生间管道布置详图、卫生间大样图。第13半周5）绘出给水系统图、绘出给水系统轴侧图。第13半周6）绘出排水系统轴测图。第14周7）自喷系统图、消火栓系统图。第15周7整理说明书：第16周要求：修改、打印说明书，出CAD图，装订成册。毕业说明书一份（2-3万字），设计图纸至少10张（主要CAD绘制）。能力培养：培养学生写作、归纳、分析、综合和逻辑等能力。8、答辩：第17-18周要求：学生做好幻灯片，在规定的时间内清楚陈述自己论文的主要内容和工作，并在规定的时间内回答论文内容和相关专业知识的提问。知识巩固与学习：巩固与论文相关的专业知识，学习PowerPoint的基本知识。能力培养：这里培养学生表达和表现能力，检验学生对自己的论文工作和相关专业知识掌握了解，知识面和逻辑思维能力等。四、毕业实习要求详细内容根据设计院的要求，边做设计边实习。五、主要参考书目（尤其是设计规范）1、国内设计规范：《建筑给水排水设计规范》（GB50015-2003）《建筑设计防火规范》（GBJ16-872001年版）《自动喷水灭火系统设计规范》（GB50084-2001）《室外给水设计规范》（GBJ13-86）《室外排水设计规范》（GBJ14-87）2、主要参考书：1.庭耀.《建筑给水排水工程》[M].1999.北京：中国建筑工业出版社.2.维生.高层建筑给水排水工程[M].1989.上海：同济大学出版社.3.耀宗等.建筑给排水设计手册[M].2000.北京：中国建筑工业出版社.4.基兴.建筑给水实用技术[M].2000.上海：同济大学出版社.103 内蒙古科技大学设计说明书5.王大哲.给水排水与卫生设备[M].1986.北京：中国建筑工业出版社.6.俊雅.建筑给水排水设计[M].1992.北京：中国建筑工业出版社.7.水排水设计手册（1、2、8、9、10、11）[M].北京：中国建筑工业出版社.8.国通用给水排水标准图集S1，S2，S3[M].北京：建科院标准设计所.9.文镔，赵文田孙玉林等。给水排水工程快速设计手册—建筑给水排水工程[M].1998.6.北京：中国建筑工业出版社.10.秀生主编.给水排水设计手册—建筑给水排水（第二版）[M].2001.5.北京：中国建筑工业出版社.11.Water.Weber,r.PhysicochemicalProcessesforWaterQualityControl,1972.12.BS5305-PatrIIRulesforautomaticSprinklerinstallation,1990.103 内蒙古科技大学设计说明书九星综合楼给排水毕业设计摘要和关键词摘要：本工程为位于包头市建的一幢五层综合楼，是一高层建筑的裙楼，地下一层，地上四层，楼高20m，楼内主要以商场为主。在本设计中，主要内容包括给水系统、消防系统、排水系统和雨水系统。其中给水系统中采用水池—水泵联合供水方式。消防系统中包括有消火栓灭火系统和自动喷淋灭火系统及灭火器的配置部分，消火栓和自动喷淋系统的供水方式均采用稳压泵变频运行，保持系统内所需压力，火灾发生时消防主泵自动启动。排水采用合流制排水，雨水采用压力内排水的方式，及时地将屋面雨水排出。此外还包括了给水引入管，排水的排出至市政排水管网，及贮水池，水泵房等方面设计。关键词：给水系统、自动喷淋灭火系统、消火栓灭火系统、排水系统、裙楼。Abstract：ThisprojectforislocatedtheBaotouconstructionfivecomprehensivebuildings,isahigh-riseconstructionskirtbuilding,underground,onfour,buildinghigh20m,inbuildingmainlybymarketprimarily.Inthisdesign,maincontentincludingforwatersupplysystem,firepreventionsystem,waterdrainagesystemandrainwatersystem.Selectsthebasinwaterpumpunionwatersupplymethodforthewatersupplysystemin.InthefirepreventionsystemincludesFirefightsystemandSprinklersystemsandthefireextinguisherdispositionpart,usesthesteadypresspumpfrequencyconversionmovement,inthemaintenancesystemneedsthepressure,thefireoccurswhenthefirehostpumpstheautomaticstart.Drainingwaterusescombinedrainingwater,therainwaterselectsthemethodwhichinthepressuredrainswater,promptlydischargesroofingtherainwater.Inaddition103 内蒙古科技大学设计说明书alsohasincludedforthewaterlead-intube,drainingwaterdischargingtothemunicipaladministrationdrainingwaterpipenetwork,andthetank,waterpumpdesignsandsoon.Keywords:WatersupplysystemSprinklersystemsFirefightsystemWaterdrainagesystemSkirtbuilding目录摘要和关键词VI前言1第一篇设计说明书2第一章给水设计21.1给水方式选择21.2给水管道的布置与敷设31.2.1基本布置31.2.2给水管道的敷设51.2.3管道的防护措施51.2.4给水管道的材料61.2.5给水管道附件6第二章建筑消防给水系统72.1组成72.2消火栓给水系统的给水方式72.3消火栓给水系统的布置82.4防火分区9第三章自动喷水灭火系统103.1火灾危险级别103.2自动喷水灭火系统的种类103.3湿式自动喷水灭火系统组成103.4自动喷水灭火系统管网布置及安装113.5自动喷水灭火系统设计计算方法113.6管网水力计算12第四章建筑内固定灭火器134.1建筑物的火灾级别和危险等级134.2灭火器种类的选择134.3灭火器的配置144.4确定灭火器的设置点14第五章建筑排水系统155.1建筑排水系统分类和排水规定155.1.1建筑排水系统的分类155.1.2排放规定155.2排水系统组成16103 内蒙古科技大学设计说明书5.2.1卫生设备和生产设备受水器165.2.2排水管道系统165.3排水管道布置与敷设195.4排水管道水力计算22第六章雨水排水系统236.1内排水系统的组成236.2内排水系统分类236.3压力流屋面雨水排水管道236.4雨水排水管材24第二篇设计计算部分25第一章给水计算251.1用水量标准及计算251.2设计秒流量计算251.3管径的确定261.4给水管网和水表水头损失的计算271.5JL1立管的水力计算(底店)33第二章消火栓给水系统计算362.1消防用水量的计算362.2室内消火栓给水系统的水力计算362.3消防泵计算402.4消火栓减压孔板计算402.5水泵结合器和水泵接合器的选定41第三章自动喷水灭火系统423.1基本设计数据423.2喷头的选用423.3喷头的布置423.4水力计算43第四章灭火器的选用494.1建筑物的火灾种类494.2灭火器灭火级别的计算494.3每个灭火器设置点的灭火级别494.4一层与二层50第五章排水计算515.1排水系统的选择515.2室内排水管径的确定515.3室内排水管水力计算515.3污废水提升60第六章雨水排水系统的水力计算626.1屋面雨水排水方式的选择626.2雨水量计算62第7章材料统计及概预算687.1材料统计687.2建设概预算的意义697.3建设概预算的组成与内容69103 内蒙古科技大学设计说明书外文资料72参考文献86附录87结束语103103内蒙古科技大学设计说明书前言随着我国国民经济的增强，人民生活水平的提高，人民对于给水排水方式都提出了越来越高的要求，从而也促进了给水排水的各方面都日趋完善，特别是改革开放以来的20年间，建筑给水排水面临蓬勃发展的大好时机，特别是小区和高层建筑的不断兴起，使建筑给水排水的各个领域都得到了不断的拓宽和深化。还有近年来乡镇企业的不断发展，农村生活质量的大大改善，使得建筑给水排水的应用越来越广，同时也对建筑给水排水提出了新的要求。毕业设计是给水排水专业的学生在完成本科教学计划中必不可少的环节，本科规定的完成全部课程后必须进行的实践性教育，学生通过毕业设计，综合运用和深化所学的基本理论、基本技能，培养学生独立分析和解决问题的能力，通过毕业设计能使学生具有一下几方面的能力：1、调查研究，收集资料及一定的阅读中外文献的能力，掌握查阅规范、标准设计图籍，产品目录的方法，提高计算、绘图和编写设计说明的水平，作好一个工程师的基本训练。2、方案的技术经济环境，社会等诸方面的综合分析，论证能力。3、熟悉高层建筑室内、外给水、排水、消防及热水系统的详细计算和培养一定的理论分析和设计的能力。4、培养计算机操作和应用能力。根据计划任务上的要求，拟在在包头市的一个四层综合楼，楼高18.6m。根据甲方及各部门提供的原始资料和建筑给水排水相关的技术规范来进行设计，本着“技术先进、经济合理、安全适用，保质保量”的原则，注重设计的“高效、节能、环保、智能化的要求来完成建筑室内、室外给水、排水、雨水、消防的设计。103 内蒙古科技大学设计说明书随着社会经济的发展及人民生活水平的不断提高，对建筑给水排水的水质、水量、水压及其载体功能的需求不断的提高，如节水，提高供水水质，自动化控制，噪音防治，以及污水管道通气方式的不断更新，水池，贮水池防腐等等，本设计在严格遵循规范要求的基础之上，吸收新的技术，新设备，新观念及新的设计方法，使设计更加贴近实际生活。第一篇设计说明书第一章给水设计1.1给水方式选择给水方式即建筑内部给水系统的供水方案。合理的供水方案，应根据建筑物的各项因素，如使用功能、技术、经济、社会和环境等方面，采用综合评判的方法确定。本设计提供以下方案：方案一：底店和商场内全由市政管网供水；方案二：底店由市政管网供水，商场内由水池、变频泵直接供水；方案三：底店和商场内全由水池、水箱、水泵联合供水。现就以上三个方案提出的可行性论证：方案一，由于市政管网平均自由水压为2㎏/㎝2（20mH2O），按建筑层数粗略估计，自室外地面算起，所需最小保证压力值，一般一层10mH2O，二层12mH2O，三层及三层以上每增加一层增加4mH2O，所以市政管网的水压值一般能满足4层以下的供水，故此方案不可行。方案二，市政管网平均自由水压为2㎏/㎝2（20mH2O），底店只有一层需要供水，故可以满足要求，商场有四层，由市政管网将水放入水池，再通过变频泵将水供到商场内，方案可行；方案三，水由水池将水供到水箱，再由水箱向各楼层供水，并且能保证正常的供水和满足静压值要求。统一采用上行下给式，方案三可行。综上方案二、方案三对该建筑给水方式均适用，均能满足该建筑物供水要求。现就给水方式提出的两个方案进行比较，然后选出最佳方案。如下表1-1方案比较表：经比较，在该建筑内采用方案二比较适合：103 内蒙古科技大学设计说明书底店采用市政管网的给水压力，节省了能源，减少了后期的投资费用；商场内采用变频泵供水，取消了屋顶水箱的设置，减少了初期的投资。即商场内：市政管网→贮水池→变频泵→用水点；底店内：市政管网→用水点。表1.1方案比较表方案方案二方案三图式说明方案简介市政管网的一部分水直接供底店，另一部分引至水池，由变频水泵供商场内用水。城市供水管网的水引至水池，由恒速水泵提至水箱供水，为水池、水泵、水箱联合供水，为上行下给式。供水安全可靠性方面水池储备一定的水量，停水停点时可延时供水，水压稳定，用变频泵节省电耗。水池、水箱均能储备一定的水量，停水停点时可延时供水，供水可靠性较高，供水压力稳定。经济方面采用变频泵可以取消屋顶水箱的设置，降低了屋顶的负荷。由于该设计用水点不多，只需要一组泵，费用不大。在该建筑中由于建筑面积很大，层数不多，采用变频泵供水，初期投资不大，但变频泵运行、管理麻烦，运行管理费高。屋顶水箱储存整座楼的用水，则水箱的容积增大，会增加建筑结构的复杂性，增加了屋顶的负荷。建筑用水全部由屋顶水箱供给，浪费了市政管网的水压，但供水可靠。1.2给水管道的布置与敷设103 内蒙古科技大学设计说明书一幢建筑物给水管道的布置，需要考虑用水要求、建筑结构、配水点和室外给水管道的位置，以及供暖、通风、空调和供电等其他建筑设备工程管线布置等因素的影响。在进行管道布置时，要满足以下基本要求。1.2.1基本布置1、保证供水安全，力求经济合理管道布置时应力求长度最短，尽可能呈直线走向，并与墙、梁、柱平行敷设。给水干管应尽量靠近用水量最大的设备处或不允许间断供水的用水处，以保证供水可靠，并减少管道传输流量，使大口径管道长度最短。给水引入管，应从建筑物用水最大处引入。当建筑物内卫生器具布置比较均匀时，应在建筑物的中央部分引入，以缩短管网向最不利点的输水长度，减少管网的水头损失。当建筑物不允许间断供水或室内消火栓超过10个以上时，引入管要设置两条或两条以上，并应由城市的不同侧引入，在室内将管道连成环状或贯通状双向供水。如不可能时可由同侧引入，但两根引入管间距不得小于15m，并应在接点间设置阀门。若条件不可满足，可采取设贮水池或增设第二水源等安全供水措施。2、保证管道安全，便于安装维修当管道埋地时，应避免被重物压坏或被设备震坏；不允许管道穿过设备基础，特殊情况下，应同有关专业人员协助处理；为防止管道腐蚀，管道不允许布置在烟道、风道和排水沟内，不允许穿大、小便槽。当立管位于小便槽端部≤0.5m时，在小便槽端部应有建筑隔断措施。室内给水管道也不宜穿过伸缩缝、沉降缝，若有穿过，应采取保护措施。常用措施有：软性接头法，即用橡胶软管或金属波纹管连接沉降缝、伸缩缝两边的管道；丝扣弯头法，在建筑沉降过程中，两边的沉降差由丝扣弯头的旋转来补偿，适用于小管径的管道；活动支架法，在沉降缝两侧设支架，使管道只能垂直位移，以适应沉降、伸缩的应力。布置管道时其周围要有一定的空间，以满足安装、维修的要求，给水管道与其他管和建筑结构的最小净距见表2.1。需进人检修的管道井，其通道不宜小于0.6m。表2.1水管道与其他管道和建筑结构之间的最小净距mm给水管道室内排水管备注103 内蒙古科技大学设计说明书名称墙面地沟壁和其它管道梁、柱、设备水平净距垂直净距引入管1000150在排水管上方横干管10010050（无焊缝）500150在排水管上方立管管径<322532～503575～10050125～150601.2.2给水管道的敷设1、敷设形式室内给水管道的敷设，根据建筑对卫生、美观方面的要求，一般分为明装和暗装两类。本设计采用暗装。暗装是管道敷设在地下室天花板下或吊顶中，或在管井、管槽、管沟中隐蔽敷设。暗装的卫生条件好、美观，对于标准较高的高层建筑、宾馆、实验室等均采用暗装。2、敷设要求对于引入管的敷设，其室外部分埋深有土壤的冰冻深度及地面荷载情况决定，包头的冰冻深度是1.50m。管顶最小覆土深度不得小于土壤冰冻线以下0.20m，行车道下的管线覆土深度不宜小于0.7m。本设计的市政给水管网埋在地下2.40m，往建筑内引入的引入管也埋在地下2.40m。建筑内部管道埋设在地面以下0.50m，建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于0.5m；交叉埋设时不应小于0.15m，且给水管道应在排水管的上面。引入管进入建筑内有两种情况，一种是由浅基础下面通过，另一种穿过建筑物基础或地下室墙壁。在地下水位高的地区，引入管穿地下室外墙或基础时，应采取防水措施，如防水套管。入户管上的水表节点一般装设在建筑物的外墙内或室外专门的水表井中。本设计中底店中的水表均装设在底店内，商场内的水表设在水表井中。1.2.3管道的防护措施103 内蒙古科技大学设计说明书建筑给水系统要保证在较长年限内正常工作，除应加强维护管理外，在施工过程中还需要采取如下一系列的措施。1、防腐明装和暗装的金属管道都要采取防腐措施，以延长管道的使用寿命。通常的防腐做法是管道除锈后，在室外壁刷涂防腐材料。明装的焊接钢管和铸铁管外刷防锈漆一道，银粉面漆两道；镀锌钢管外刷银粉面漆两道，本设计中消防给水管道就应这样进行防腐。2、防冻、防露对设在温度低于摄氏零度以下地方的设备和管道，应当进行保温防冻。在卫生间、工作温度较高的空气湿度较大的房间，管道及设备的外壁可能会产生凝结水，要进行防露措施。还有防高温、防漏和防震等措施，在本设计中设计的不多，在此不一一赘述。1.2.4给水管道的材料建筑给水系统最常用的管道有钢管、铸铁管、塑料管等根据管道材料可分为金属管、非金属管和复合管三类。本设计中采用共聚聚丙烯，也就是PP-R管，其接口采用热熔连接，压力等级为1.25MPa。其优点有较强的化学稳定性，耐腐蚀性，不受酸、碱、盐、油类等介质的侵蚀，管壁光滑，水力特性能好，质量较轻，加工安装方便。1.2.5给水管道附件给水管道附件分为配水附件和控制附件两大类。本设计中采用的配水附件有盥洗龙头，在洗脸盆上使用。控制附件有截止阀（用于DN≤50㎜的管道上）、闸阀（用于DN>50㎜的管道上）、蝶阀、止回阀、浮球阀、球阀、旋塞阀、减压阀、安全阀等。本设计采用了闸阀、截止阀，在洗手盆上采用的是感应式水嘴，小便器上采用自动自闭式冲洗阀，大便器上采用延时自闭式冲洗阀。附件中还有水表，是计量管道流过水量的仪表。必须对水量进行计量的建筑物，应在引入管上装设水表。建筑物的某部分或个别设备必须计量时，应在其配水管上装设水表。住宅建筑应装设分户水表，分户水表或分户水表的数字显示宜设在户门外。由市政管网直接供水的独立消防给水系统的引入管上，可不装设水表。本设计中各底店中采用旋翼式LXS-40型水表，其额定流量为6.3m3/h＞4.86m3/h，该种型号的水表适用于小流量的管道上103 内蒙古科技大学设计说明书。商场内的贮水池进水管上采用电磁LD-100B型水表，其测量管直通，内部无阻流部件，且不受水温、密度、电导率影响。1.2.6贮水池贮水池是贮存和调节水量的构筑物，其有效容积应根据生活调节水量、消防贮备水量和生产事故备用水量确定。本设计中贮水池的容积是由生活用水量的25%和3h的消防用水量和1h的自喷用水量来确定贮水池的容积，该设计中没有生产事故备用水量。埋地式生活饮用水的贮水池周围10m以内，不得有化粪池、污水处理构筑物、渗水井、垃圾堆放点等污染源；周围2m内不得有污水管和污染物，否则，应采取措施。贮水池应设出水管、溢流管、泄水管和水位信号装置，溢流管宜比进水管大一级。其设备的位置及配管均应满足水质防护要求，特别是用于生活饮水的贮水池的人孔、通气管、溢流管应有防止昆虫爬入等措施。第二章建筑消防给水系统建筑消防给水系统根据使用灭火剂的种类和灭火方式可分为下列3种灭火系统：1、消火栓消防给水系统；2、自动喷水灭火系统；3、其他使用非水灭火剂的固定灭火系统，如二氧化碳灭火系统、干粉灭火系统、卤代烷灭火系统等。以下几章将对其一一介绍。建筑消火栓给水系统是把室外给水系统提供的水量，经过加压（外网压力不满足要求时）、输送到用于扑灭建筑物内的火灾而设置的固定灭火设备，是建筑物中最基本的灭火设施。本建筑是高层建筑的裙楼，防火设计类别为一类，设计以此为基础展开设计。2.1组成室内消火栓系统由水枪、水带、消火栓、消防管道、消防水池、水泵结合器及增压水泵等组成。2.2消火栓给水系统的给水方式消火栓给水系统有以下几种给水方式：（1）设贮水池、水泵的供水方式将市政管网的水放入贮水池，灭火时有消防水泵供水，进行灭火。（2）设水箱的消火栓给水方式103 内蒙古科技大学设计说明书宜在室外管网一天之内有一定时间能保证消防水量、水压时（或是由消防泵向水箱补水）采用。由水箱贮存10min的消防水量，灭火时由水箱供水。（3）设水泵、水箱的消火栓给水方式宜在室外给水管网的水压不能满足室内消火栓给水系统的水压要求时采用。水箱由消防泵补水，贮存10min的消防用水量，火灾发生时先由水箱供水灭火。本设计采用的是第一种供水方式，贮水池中贮存3h的灭火水量。正常状态下，稳压泵变频运行，保持消火栓系统所需压力，二台泵每隔6小时互换运行。火警发生时，消防信号传至控制柜，自动开启消防主泵，压力控制器保证消防主泵恒压运行，工作泵事故时，备用泵自动投入使用，当室外消防水池水位至-4.50m时强制停泵。2.3消火栓给水系统的布置（1）消火栓给水管道布置时，应满足下列要求：①高层建筑室内的消防给水系统与生活给水系统必须分开设置，自成一个独立系统。消防给水管道应布置成环状。在环状管道上需要伸顶支管时，则支管上的消火栓数量不应超过一个。②室内消火栓超过10个且室内消防用水量大于15L/s时（本设计已超过），室内消防给水管网的进水管不应少于两根与室外环状管网连接，并将室内管道；连成环状或与室外管道连成环状。③消火栓给水管网应与自动喷水灭火管网分开设置。④阀门的设置应便于管网维修和使用安全，检修关闭阀门后，停止使用的消防立管不应多于1根，在一层中停止使用的消火栓不应多于5个。⑤水泵结合器应设在消防车易于到达的地方，同时还应考虑在其附近15～40m范围内有供消防车取水的室外消火栓或贮水池。水泵结合器的数量应按室内消防流量确定；每个水泵结合器进水流量可达到10～15L/s，一般不少于2个。本设计的室内消防用水流量为30L/s，故设置了2个水泵接合器。（2）消火栓布置按规范要求设消火栓消防给水系统的建筑内，每层均应设置消火栓。消火栓间距布置应满足下列要求：①消防立管的布置，应能保证同一层内相邻竖管上两个消火栓的充实水柱同时到达室内任何部位。每根消防竖管的直径，应根据一根竖管要求的水柱股数和每股水量，按上下相邻消火栓同时出水计算，但不应小于100mm。103 内蒙古科技大学设计说明书（2-1）式中S2：消火栓间距（2股水柱达到室内任何部位），m；R：消火栓保护半径；b：消火栓的最大保护宽度，应为一个房间的长度加走廊的宽度，m。①消火栓口距地面安装高度为1.1m，栓口宜向下或与墙面垂直安装。同时建筑内应选用同一规格的消火栓、水带和水枪，以方便使用。为保证及时灭火，每个消火栓处应设置直接启动消防水泵按扭或报警信号装置。②消火栓应设在使用方便的走道内，宜靠近疏散方便的通道口处、楼梯间内。建筑物设有消防楼梯时，其前室应设有消火栓。在建筑物屋顶应设1个消火栓，以利于消防人员经常检查消防给水系统是否能正常运行，同时还能起到保护本建筑物免受邻近建筑火灾的波及。在寒冷地区，屋顶消火栓可设在顶层出口处、水箱间或采取防冻技术措施。2.4防火分区高层建筑内应采用防火墙等划分防火分区，每个防火分区允许最大建筑面积，不应超过表2.1的规定。表2.1每个防火分区允许的最大面积建筑类别每个防火分区的建筑面积一类建筑二类建筑地下室10001500500注：1、设有自动喷水灭火系统的防火分区，其允许最大建筑面积可按本表增加1.00倍，当局部设置自动喷水灭火系统时，增加面积可局部面积增加1.00倍。2、一类建筑的电信楼，其允许最大建筑面积可按本表增加50%。防火分区的划分还有以下规定：高层建筑内的商业营业厅、展览厅等，当设有火灾自动报警系统和自动灭火系统，且采用不燃烧或难燃烧材料装修时，地上部分防火分区的允许最大建筑面积为4000m2；地下部分防火分区的允许最大建筑面积为2000m2。当高层建筑与其裙房之间设有防火墙等防火分隔设施时，其裙房的防火分区允许最大建筑面积不应大于2500m2103 内蒙古科技大学设计说明书，当设有自动喷水灭火系统时，防火分区允许最大建筑面积可增加1.00倍。鉴于以上规定，将该建筑的地上部分每层分为两个防火分区，每层面积为9030m2，每个防火分区的面积约4500m2，符合规定的5000m2。地下部分划分为三个防火分区，地下层的面积为约6000m2，每个防火分区的面积约2000m2，符合规定。防火分区之间用防火卷帘来隔开。第三章自动喷水灭火系统自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。3.1火灾危险级别该建筑属于中危险级Ⅱ级，属于规范中的总建筑面积5000m2及以上的商场、总建筑面积1000m2及以上的地下商场。以下设计以此为依据展开设计。3.2自动喷水灭火系统的种类自动喷水灭火系统虽然种类有别，但均由水源、加压贮水设备、喷头、管网、报警阀装置等组成。根据喷头的开、闭形式和管网冲水与否分为以下几种系统。1、湿式自动喷水灭火系统其特点是系统管网中为常压水，喷头为常闭。当建筑物发生火灾，火点温度达到开启闭式喷头时，水从喷头喷出进行灭火。由于管网中充有有压水，对管道系统的安装与维护均有较高的要求。2、干式自动喷水灭火系统管网中平时充有压力空气，其喷头为常闭。当火灾火点温度达到开启闭式喷头时，该系统得灭火过程为：喷头开启，排气，充水，灭火。该系统的特点为：灭火不如湿式系统及时，但对建筑装饰无影响，对环境温度也无要求。还有预作用灭火系统、雨淋喷水灭火系统和水幕系统等。根据该建筑的特点，选择湿式自动喷水灭火系统，其环境温度不低于4℃，且不高于70℃。3.3湿式自动喷水灭火系统组成其组成如下表3.1。103 内蒙古科技大学设计说明书表3.1湿式自动喷水灭火系统主要部件编号名称用途12345678910111213闭式喷头火灾探测器水流指示器水力警铃压力开关延迟器过滤器压力表湿式报警阀闸阀截止阀放水阀火灾报警控制箱感知火灾，出水灭火感知火灾，自动报警输出电信号，指示火灾区域发出音响报警信号自动报警或自动控制克服水压波动引起的误报警过滤水中杂质指示系统压力输出报警水流总控制阀门试警铃阀和末端试验装置检修系统时放空用接收电信号并发出指令注：1、其中闭式喷头采用玻璃球洒水喷头，地下采用玻璃球洒水喷头中的直立型洒水喷头，地上采用玻璃球洒水喷头中的吊顶型洒水喷头。2、压力开关、延迟器、压力表、湿式报警阀统称为湿式报警阀组。3.4自动喷水灭火系统管网布置及安装管网的布置及安装应满足以下要求：1、一般情况每根支管上设置的喷头不能多于8只，严重危险级及仓库级系统不应超过6只。本设计中不能多于8只。2、一个报警阀控制的喷头数，湿式系统、预作用系统不宜超过800只。该设计中每层的喷头数约800只，故每层都应设一个报警阀（均设在地下室泵房中）。3、自动喷水灭火系统报警阀后的管道应采用镀锌钢管或无缝钢管。本设计采用热镀锌钢管。4、管道连接方式：管道可用丝扣连接或焊接。5、在管道一定距离上设置支、吊装支架，其间距要求见下表3.2。表3.2支架或吊架的最大间距103 内蒙古科技大学设计说明书公称直径/mm1520253240507080100125150间距/m2.53.03.54.04.55.05.56.06.57.07.53.5自动喷水灭火系统设计计算方法首先选定自动喷水灭火系统中最不利工作作用面积在管网中的位置，此作用面积A的形状宜采用正方形或长方形，当采用长方形布置时，其长边应平行于配水支管，边长宜为。在计算喷水量时，仅包括作用面积内的喷头。对于轻危险等级和中危险等级建筑构筑物的自动喷水灭火系统，计算时可假定作用面积内每只喷头的喷水量相等，均以最不利点喷头喷水量取值，且应保证作用面积内的平均喷水强度不小于规范中的规定，但其中任意4个喷头组成的保护面积内的平均喷水强度，轻危险级和中危险级不应低于规范中的85%。作用面积选定后，从最不利点喷头开始，依次计算各管段的流量和水头损失，直至作用面积内最后一个喷头为止，以后管段的流量不再增加。对仅在走道内布置1排喷头的情况，其作用面积法应按最大疏散距离所对应的走道面积确定。3.6管网水力计算自动喷水灭火系统管网水力计算的任务是确定管网的各管段的管径、计算管网所需的压力、选择消防水泵。如下设计计算步骤：（1）根据保护对象的性质，划分其危险等级和选择系统，3.1和3.2节已介绍。（2）确定作用面积和喷水强度，按下表选择：表3.3民用建筑和工业厂房的系数设计基本参数火灾危险等级喷水强度/L/（min·m2）作用面积/m2喷头工作压力/MPa轻危险级41600.10中危险级I级6II级8严重危险级I级12260II级16103 内蒙古科技大学设计说明书（3）确定喷头的布置形式和保护面积。（4）确定作用面积内的喷头数，本设计中作用面内有20个喷头。（5）确定作用面积的形状，本设计中的作用面积的形状为长方形。（6）确定第一个喷头的压力和流量。（7）计算第一根支管上各喷头流量、支管各管段的水头损失以及支管流量和压力，并计算出相同支管的流量系数。（8）根据支管的流量系数计算出配水支管的流量和各管段的流量、水头损失，并计算出作用面积内的流量、压力和作用面积流量系数。（9）计算系统供水压力或水泵扬程（包括水泵的选型）。（10）确定系统的水源和管网的减压措施。减压孔板应符合下列规定：（1）应设在直径不小于50mm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；（2）孔口直径不应小于设置管段直径的30%，且不应小于20mm；（3）应采用不锈钢板材制作。第四章建筑内固定灭火器因建筑使用功能不同，其内的可燃物质性质各异，因此仅用水作为消防手段不能达到扑救火灾的目的，甚至还会引起更大的损失。灭火器是一种移动式应急的灭火器材，主要用于扑救初期火灾，对被保护物品起到初期防护作用。4.1建筑物的火灾级别和危险等级该工程属于建筑综合楼商场，查手册中可知属于中危险级，火灾种类属于A类火灾，以下以此为依据展开设计。4.2灭火器种类的选择该建筑内设置干粉灭火器。干粉灭火系统是以干粉作为灭火剂的灭火系统。干粉灭火剂是一种干燥的、易于流动的细微粉末，平时贮存于干粉灭火器或干粉灭火设备中，灭火时由加压气体（二氧化碳或氨气）将干粉从喷嘴射出形成一股雾状粉流射向燃烧物，起到灭火作用。根据用途干粉分为以下几种：103 内蒙古科技大学设计说明书（1）普通型（BC类）适用于扑救易然、可燃液体如汽油、润滑油等引起的火灾，也可用于扑救可燃气体和带电设备引起的火灾。（2）多用途型（ABC）干粉适用于扑救可燃气体、带电设备和一般固体物质如木材、棉、麻、竹等形成的火灾。（3）金属专用型（D）适用于扑灭金属的燃烧。干粉可与燃烧的金属表层发生反应而形成熔层，与周围空气隔绝，使金属燃烧窒息。由上的介绍可知用干粉中的手提式多用途型干粉灭火器（ABC型的）。4.3灭火器的配置（1）一般规定：①一个计算单元内配置的灭火器数量不得少于2具。②每个设置点的灭火器数量不宜多于5具。③当住宅楼每层的公共部位建筑面积超过100m2时，应配置1具1A的手提式灭火器；每增加100m2时，增配1具1A的手提式灭火器。（2）灭火器的最低配置标准A类火灾场所灭火器的最低配置基准应符合表4.1的规定。表4.1　灭火器的最低配置基准危险等级严重危险等级中危险等级轻危险等级单具灭火器最小配置灭火级别3A2A1A单位灭火级别最小保护面积/（m2/A）5075100该设计采用MFZL5型的灭火器，其单具的灭火级别为3A，符合要求。4.4确定灭火器的设置点（1）灭火器的设置要求①灭火器应设置在明显和便于取用，且不影响安全疏散的地方。比如房内墙边、走廊、楼梯间、电梯前室、门厅处。不宜放在房中间或墙角处，并避开门窗、风管和工艺设备等；②灭火器应设置稳固，其铭牌必须朝外；③灭火器不应设置在潮湿或强腐蚀性的地点；103 内蒙古科技大学设计说明书④手提式灭火器宜设置在挂钩、托架上或灭火器箱内，其顶部离地面高度应小于1.50m；底部离地面高度不宜小于0.15m；⑤灭火器不得设置在超出其使用温度范围的地点。（2）灭火器的保护距离保护距离是指灭火器配置单元内，任一着火点到最近灭火器设置点的行走距离。它与发生火灾的种类、建筑物的危险等级以及灭火器的型式有关，与设置的灭火器的规格和数量无关。A、B类火灾配置场所灭火最大保护距离，见表4.2；表4.2灭火器的最大保护距离（m）灭火器类型危险等级手提式灭火器推车式灭火器A类火灾B类火灾A类火灾B类火灾严重危险等级1593018中危险等级20124024轻危险等级25155030（3）灭火器设置点的确定方法保护圆设计法：方法是将所选的灭火器设置点作为圆心，以灭火器的最大保护距离作为半径画圆，如能将灭火器配置单元完全包括进去，厕所选的设置点符合要求。在运用保护圆法确定灭火器的设置点时，要尽量采用设置点少的方案。对于有柱子的独立单元常以柱子为圆心作为设置点，并注意保护圆不得穿过墙和门。还有实际测量设计法和保护圆结合实际测量设计法。本设计采用保护圆设计法。第五章建筑排水系统5.1建筑排水系统分类和排水规定5.1.1建筑排水系统的分类建筑内部排水系统是将建筑内部人们日常生活和工业生产中使用过的水收集起来，及时排到室外。按系统接纳的污废水类型不同，建筑内部排水系统可分为三类：生活污水系统、生活废水系统、雨水排水系统。103 内蒙古科技大学设计说明书在以上三类系统中，污废水如分别单独排放，则称为分流制排水系统，否则称为合流制排水系统。在确定建筑内部的排水系统时，应充分考虑资源的利用、污废水的性质和污染程度。建筑内排水体制是指污水与废水的分流与分流。当有中水回用要求时室内宜采用分流制。当无中水回用时且室外有污水管网和污水厂时，室内宜采用合流制。该设计采用合流制排水系统。5.1.2排放规定为了保证城市排水管道的安全运行，保护环境卫生，保护水体不遭受污水的污染，必须遵守国家和地方的有关规定：（1）排入城市排水管道时，应执行《污水排入下水道水质标准》（CJ18-86）（2）排入地面水体时，应根据《污水综合排放标准》（GB8978-1996）确定排放水量和污染程度。5.2排水系统组成建筑内部排水系统的组成应能满足以下基本要求：　（1）管道布置合理，系统能迅速畅通地将污废水排到室外；（2）排水管道系统气压稳定，有害有毒气体不进入室内，保持室内环境卫生；（3）管道及设备的安装必须牢固，避免管道渗漏；（4）尽可能做到清污分流，为污水综合利用提供有利的条件。为满足上述要求，建筑内部排水系统的基本组成部分为：卫生器具和生产设备的受水器、排水管道、清通设备和通气管道。在有些排水系统中，根据需要还设有污废水的提升设备和局部处理构筑物。5.2.1卫生设备和生产设备受水器卫生器具是用来满足日常生活和生产过程中各种卫生要求，收集和排除污废水的设备，包括便秘器具、洗涤器具、洗浴设备等。卫生器具的结构、形式和材料不相同，应根据其用途、设置地点、维护条件和安装条件选用。该设计中大便器采用延时自闭冲洗阀蹲式大便器，小便器采用感应式冲洗阀小便器。5.2.2排水管道系统1、排水管道排水管道包括排水管、排水横支管、立管、埋地干管和排出管，按管道设置地点、条件及污水的性质和成分，建筑内部排水管材主要有塑料管、铸铁管、钢管和带釉土管。该设计103 内蒙古科技大学设计说明书中埋地管部分采用排水铸铁管，石棉水泥接口，地上部分采用建筑排水用硬聚氯乙烯管（UPVC管），连接方式采用承插式粘结剂粘结。UPVC管具有质量轻、不结垢、不腐蚀、外壁光滑、容易切割、便于安装、可制成各种颜色、投资省和节能的优点，。但塑料管也有强度低、耐温性差（适用于连续排放温度不大于40℃，瞬时排放温度不大于80℃的生活排水）、立管产生噪声、暴露于阳光下管道易老化、防火性能差等缺点。排水塑料管规格见下表5.1；表5.1建筑排水用硬聚氯乙烯塑料管规格公称直径/mm405075100150外径/mm405075110160壁厚/mm2.02.02.33.24.0参考质量/kg/m0.3410.4310.7501.5352.8032、清通设备为疏通建筑内部排水管道，保障排水畅通，需设清通设备。在横支管管上设清扫口或带清扫门的90°弯头和三通，在立管上设检查口，室内埋地管上设检查口井。检查口井不同于一般的检查井，为防止管内有毒气体外逸，在井内上下游管道之间通过带检查口的短管连接。（1）以下情况应设检查口或清扫口：①铸铁排水立管上检查口之间的距离不宜大于10m，塑料排水立管宜每六层设置一个检查口。但在建筑物最低层和设有卫生器具的二层以上建筑物的最高层，应设置检查口，当立管水平拐弯或有乙字管时，在该层立管拐弯处和乙字管的上部应设检查口；②在连接2个及2个以上的大便器或3个及3个以上卫生器具的铸铁排水横管上，宜设清扫口；③在连接4个及4个以上的大便器的塑料排水横管上宜设置清扫口；④在水流偏转角大于45o的排水横管上，应设检查口或清扫口；注：可采用清扫口的转角配件替代；⑤当排水立管底部或排出管上的清扫口至室外检查井中心的最大长度大于表5-2的数值时，应在排出管上设清扫口；表5.2排水立管或排出管上的清扫口至室外检查井中心的最大长度管径（mm）5075100100以上103 内蒙古科技大学设计说明书最大长度（m）10121520⑥排水横管的直线管段上检查口或清扫口之间的最大距离，应符合表5-3的规定。表5.3排水横管的直线管段上检查口或清扫口之间的最大距离管道管径（mm）清扫设备种类距离（m）生活废水生活污水50～75检查口1512清扫口108100～150检查口2015清扫口1510200检查口2520（2）在排水管道上设置清扫口，应符合下列规定：①在排水横管上设清扫口，宜将清扫口设置在楼板或地坪上，且与地面相平。排水横管起点的清扫口与其端部相垂直的墙面的距离不得小于0.15m。②排水管起点设置堵头代替清扫口时，堵头与墙面应有不小于0.4m的距离。注：可利用带清扫口弯头配件代替清扫口。③在管径小于100mm的排水管道上设置清扫口，其尺寸应与管道同径；管径等于或大于100mm的排水管道上设置清扫口，应采用100mm直径清扫口。④铸铁排水管道设置的清扫口，其材质应为铜质；硬聚氯乙烯管道上设置的清扫口与管道同质。⑤排水横管连接清扫口的连接管管件应与清扫口同径，并采用450斜三通和450弯头或由2个450弯头组合的管件。⑥立管上设置检查口，应在地（楼）面以上1.0m，并应高于该层卫生器具上边缘0.15m。⑦埋地横管上设置检查口时，检查口应设在砖砌的井内。⑧地下室立管上设置检查口时，检查口应设置在立管底部之上。103 内蒙古科技大学设计说明书⑨立管上检查口检查盖应面向便于检查清扫的方位；横干管上的检查口应垂直向上。3、通气管系统建筑内部排水管内存在水气两气流，为防止因气压波动造成的水封破坏，使有毒有害气体进入室内，生活污水管道或散发有害气体的生活污水管道均应设置通气系统。对层数不高、卫生器具不多的建筑物，可将排水立管上端延长并伸出屋顶，这一段管叫伸顶通气管。对于层数较高、卫生器具较多的建筑物，因排水量大，空气的流动过程易受排水过程干扰，须将排水管和通气管分开，设专用的通气立管。塑料管排水立管最大排水能力见下表5.4；表5.4塑料管排水立管最大排水能力管径/mm仅设伸顶通气管有专用通气立管或主通气立管管径/mm仅设伸顶通气管有专用通气立管或主通气立管5075801.23.03.81001251505.47.512.010.016.028.05.3排水管道布置与敷设1、布置与敷设的原则建筑内部排水系统直接影响着人们的日常生活和生产，为创造一个良好的生活和生产环境，建筑内部排水管道布置和敷设时应遵循以下原则：①排水畅通，水力条件好；②使用安全可靠，不影响环境卫生；③总管线短，工程造价低；①占地面积小；②施工安装、维护管理方便；③美观。在设计过程中，应首先保证排水畅通和室内良好的生活环境。然后再根据建筑类型、标准、投资等因素进行管道的布置和敷设。2、卫生器具的布置与敷设103 内蒙古科技大学设计说明书①根据卫生间和公共厕所的平面尺寸、所选用的卫生器具类型和尺寸布置卫生器具。既要考虑使用方便，又要考虑管线短，排水顺畅，便于维护管理。②为使卫生间使用方便，使其功能正常发挥，卫生器具的安装高度应满足教材附录5-3的要求。③地漏应设在地面最低处，易于溅水的卫生器具附近。地漏不宜设在排水支管顶端，以防止卫生器具排放的杂物在卫生器具和地漏之间横支管内沉淀。3、排水横支管的布置与敷设①排水横支管不宜太长，尽量少转弯，1根支管连接的卫生器具不宜太多。②横支管不得穿过沉降缝、烟道、风道。③横支管不得穿过有特殊卫生要求的生产厂房、食品及贵重商品仓库、通风小室和变电室。④横支管不得布置在遇水易引起燃烧、爆炸或损坏的原料、产品和设备上面，也不得布置在食堂、饮食业的主副食操作烹调的上方。⑤横支管距楼板和墙应有一定的距离，便于安装和维修。⑥横支管接入横干管竖直转向管段时，连接点应距转向处以下不得小于0．6m。⑦排水立管仅设置伸顶通气管时，最低排水横支管与立管连接处距排水立管管底垂直距离不得小于表5.5的规定。表5.5最低横支管与立管连接处至立管管底的最小距离立管连接卫生器具层数（层）≤45～67～1213～19≥20垂直距离（m）0.450.751.203.006.00⑧当靠近排水立管底部的排水支管的连接不能满足本条6、7款的要求时，排水支管应单独排至室外检查井或采取有效的防反压措施。4、排水立管的布置与敷设①立管应靠近排水量大，水中杂质多，最脏的排水处。②立管不得穿过卧室、病房，也不宜靠近与卧室相邻的内墙。③立管宜靠近外墙，以减少埋地管长度，便于清通和维修。④立管应设检查口，其间距不大于10m，但底层和最高层必须设。平顶建筑物可用通气管代替最高层的检查口。检查口中心至地面距离为1m，并应高于该层溢流水位最低的卫生器具上边缘0.15m。103 内蒙古科技大学设计说明书⑤排水支管连接在排出管或排水横管上时，连接点距立管底部下游水平距离不宜小于3.0m，且不得小于1.5m。5、横干管及排出管的布置与敷设①排出管以最短的距离排出室外，尽量避免在室内转弯。②埋地管不得布置在可能受重物压坏处或穿越生产设备基础。③埋地管穿越承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于0.15m。④湿陷性黄土地区的排出管应设在地沟内，并应设检漏井。⑤排出管与室外排水管连接处应设检查井，检查井中心到建筑外墙距离不宜小于3m。⑥室外排水管道，除有水流跌落差以外，宜管顶平接。⑦排出管管顶标高不得低于室外接户管管顶标高。⑧连接处的水流偏转角不得大于90o，当跌落差大于0.3m时，可不受角度的限制。6、通气系统的布置与敷设①生活污水管道和散发有毒有害气体的生产污水管道应设伸顶通气管。伸顶通气管高出屋面不小于0.3m，但应大于该地区最大积雪厚度，屋顶有人停留时，应大于2m。②连接4个及4个以上卫生器具，且长度大于12m的横支管和连接6个或6个以上大便器的横支管上要设环形通气管。环形通气管应在横支管始端的两个卫生器具之间接出，在排水管横支管中心线以上，与排水横支管垂直或45°连接。③对卫生、安静要求高的建筑物内，生活污水管道宜设器具通气管。器具通气管应设在存水弯出口端。④器具通气管和环形通气管与通气立管连接处应高于卫生器具上边缘0.15m，按不小于0.01的上升坡与通气立管连接。⑤专用通气立管每隔2层，主通气立管每隔8—10层设结合通气管与污水立管连接。结合通气管下端宜在污水横支管以下与污水立管以斜三通连接，上端可在卫生器具上边缘以上不小于0.15m处与通气立管以斜三通连接。⑥专用通气立管和主通气立管的上端可在最高层卫生器具上边缘或检查口以上不小于0.15m处与污水立管以斜三通连接，下端在最低污水横支管以下与污水立管以斜三通连接。⑦通气立管不得接纳污水、废水、雨水，通气管不得与通气管或烟道连接。103 内蒙古科技大学设计说明书7、室内管道的连接应符合下列规定①卫生器具排水管与排水横管垂直连接，应采用90℃斜三通。②排水管道的横管与立管连接，宜采用45°斜三通或45°斜四通和顺水三通或顺水四通。③排水立管与排出管端部的连接，宜采用两个45°弯头或弯曲半径不小于4倍管径的90°弯头。④排水管应避免在轴线偏置，当受条件限制时，宜用乙字管或两个45°弯头连接。⑤支管接入横干管、立管接入横干管时，宜在横干管管顶或其两侧45°范围内接入。5.4排水管道水力计算1、建筑物内生活排水铸铁管道的最小坡度和最小设计充满度，宜按表5.6确定。表5.6生活排水铸铁管道的最小坡度和最小设计充满度管径（mm）通用坡度最小坡度最大设计充满度50751001251502000.0350.0250.0200.0150.0100.0080.0250.0150.0120.0100.0070.0050.50.62、建筑排水塑料管排水横支管的标准坡度应为0.026。排水横干管的坡度可按表5.7调整。表5.7建筑排水塑料管排水横干管的最小坡度和最大设计充满度外径（mm）最小坡度最大设计充满度1101251602000.0040.00350.0030.0030.50.50.60.63、管径确定的常用方法①大便器排水管最小管径不得小于100mm。103 内蒙古科技大学设计说明书②建筑物内排出管最小管径不得小于50mm。③多层住宅厨房间的立管管径不宜小于75mm。④小便槽或连接个及3个以上的小便器，其污水支管管径，不宜小于75mm。第六章雨水排水系统降落在屋面的雨和雪，特别是暴雨，在短时间内会形成积水，需要设置屋面雨水排水系统，有组织、有系统的将屋面雨水及时排除，否则会造成四处溢流或屋面漏水形成水患，影响人们的生活和生产活动。屋面雨水的排除方式按雨水管道的位置分为外排水系统和内排水系统。根据本建筑的类型，建筑结构形式，屋面面积大，当地气候条件及生产生活的要求，最终选择屋面内排水系统。6.1内排水系统的组成内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。降落到屋面上的雨水，沿屋面流入雨水斗，经连接管、悬吊管，进入排水立管，再经排出管流入雨水检查井，或经埋地干管排至室外雨水管道。6.2内排水系统分类内排水系统按雨水斗连接方式可分为单斗和多斗雨水排水系统两类。单斗系统不设悬吊管，多斗系统中悬吊管将雨水斗和排水立管连接起来。该设计中采用多斗系统。按排出雨水的安全程度，内排水系统分为敞开式和密闭式两种排水系统。敞开式利用重力排水，雨水经排出管进入普通检查井。密闭式内排水系统利用压力排水，埋地管在检查井内用密闭的三通连接，当雨水排泄不畅时，室内不会发生冒水现象。该设中按宜按压力流设计。6.3压力流屋面雨水排水管道应符合下列规定：①悬吊管与雨水斗出口的高差应大于1.0m。②悬吊管设计流速不宜小于1m/s。立管设计流速不宜大于10m/s。③雨水排水管道总水头损失与流出水头之和不得大于雨水管进口、出口的集合高差。④悬吊管水头损失不得大于80kPa。⑤103 内蒙古科技大学设计说明书压力流排水管系各节点的上游不同支路的计算水头损失之差，在管径小于等于DN75时，不应大于10kPa；在管径大于等于DN100时，不应大于5kPa。⑥压力流排水管系出口应放大管径，其出口水流速度不宜大于1.8m/s，如其出口水流大于1.8m/s时，应采取消能措施。6.4雨水排水管材其选用应符合下列规定：①重力流排水系统多层建筑宜采用建筑排水塑料管，高层建筑宜采用承压塑料管、金属管。②压力流排水系统多层建筑宜采用内壁较光滑的带内衬的承压排水铸铁管、承压塑料管和钢塑料复合管等，其管材工作压力应大于建筑物净高度产生的净水压。用于压力流排水的塑料管，其管材抗环变形外压力应大于0.15MPa。③小区雨水排水系统可选用埋地塑料管、混凝土管或钢筋混凝土管、铸铁管等。103 内蒙古科技大学设计说明书第二篇设计计算部分第一章给水计算1.1用水量标准及计算用水量可根据国家制定的用水定额、小时变化系数和用水单位数，按下式计算：Qd=mqd（1-1）Qh=QdKh/T（1-2）式中:Qd最高日用水量,L/d；m用水单位数，人或床位数等，对于工业企业建筑，为每班特人数；qd最高日生活用水定额，L/(m2·d),L/(人·d)或L/(人·班)；Kh小时变化系数；Qh最大小时用水量，L/h；T用水时数，h。查手册得商场的最高日用水定额Qd=6.5L/(m2·d)(因为包头市为一所大城市，故取其为6.5)，使用时数T=12,小时变化系数Kh=1.35，商场的用水单位数为9058m2，计算结果如下表2.1：表1.1用水量计算表名称用水单位数用水定额日用水量Qd/m3/d时变化系数Kh供水时间/h时用水量Qh/m3/h商场9058m26.5L/(m2·d)58.91.35126.871.2设计秒流量计算103 内蒙古科技大学设计说明书给水管道的设计流量不仅是确定各管段管径的主要依据，也是计算管道水头损失，进而确定给水系统所需压力的主要依据。因此，设计流量的确定应符合建筑内部的用水规律。建筑内的生活用水量在一昼夜、一小时中都是不均匀的，为保证用水，生活给水管道的设计流量应为建筑内卫生器具按配水最不利情况组合出流时的最大瞬时流量，又称设计秒流量。集体宿舍、旅馆、宾馆、医院、疗养院、幼儿园、养老院、办公楼、办公楼商场、客运站、会展中心、中小学教学楼、公共厕所等建筑该类建筑的设计秒流量按下式计算：qg=0.2α（1-3）式中：qg计算管段的秒流量，L/s;α根据建筑物用途而定的系数，按表2-2采用；Ng计算管段的卫生器具当量总数。当计算所得的流量值，大于管段上的卫生器具额定流量累加所得的流量值时，应采用累加制作为设计流量；结果小于该管段上一个最大卫生器具的给水定额时，应采用一个最大卫生器具的给水额定流量作为设计秒流量；有大便延时自闭冲洗阀的给水管段，大便延时自闭冲洗阀的给水当量均以0.5计，计算得到的qg附加1.10L/s的流量作为该管段的给水设计秒流量。计算所得的设计秒流量见表1-3、1-4、1-5。建筑内含有N（N≥2）种不同用途的综合性建筑，应采用加权平均法确定总引入管的α值，即α=0.2（1-4）表1.2根据建筑物用途而定的系数α值建筑物名称α值幼儿园、托儿所、养老院1.2门诊部、诊疗所1.4办公楼、商场1.5学校1.8医院、疗养院、休养院2.0集体宿舍、旅馆、招待所、宾馆2.5客运站、会展中心、公共厕所3.01.3管径的确定103 内蒙古科技大学设计说明书在求得个管段的设计秒流量后，根据流量公式（可确定管径：　　　（1-5）式中：qg计算管段的设计秒流量；d计算管段的管径，m；v管段中的流速，m/s。当管段的流量确定后，流速的大小将直接影响到管道系统技术、经济的合理性。流速过大易产生水锤，引起噪声，损环管道或附件，并将增加管道的水头损失，提高建筑内给水管道所需的压力；流速过小，又将造成管材的的浪费。考虑到以上因素，设计时给水管道流速控制在正常范围内：生活或生产给水管道的水流速度宜下表1.3采用；表1.3生活给水管道的水流速度公称直径/mm15-2025-4050-7080水流速度/m/s1.01.21.51.8计算出的水流速度见表1.4、1.5、1.6。.1.4给水管网和水表水头损失的计算1）给水管网水头损失的计算室内给水管网的水头损失包括沿程和局部水头损失两部分。（1）管道的沿程水头损失：hy=iL（1-6）式中：hy管段的沿程水头损失，kPa/m;i单位长度的沿程水头损失，kPa（可直接查手册表，由管段的设计秒流量qg，控制流速v在正常范围内，查得单位长度的水头损失i）；L管段长度，m。给水管道的沿程水头损失可按下式计算：（1-7）式中：i单位长度的沿程水头损失，KPa/m；Ch海澄-威廉系数；dj管道计算半径；103 内蒙古科技大学设计说明书qg给水设计秒流量。设计计算时，可直接利用根据该公式编辑的水力计算表，由管段的设计秒流量qg，控制流速v在正常范围内，查得管径和单位长度的水头损失i。图1.1JL13管道系统图103 内蒙古科技大学设计说明书表1.4JL13给水立管及最不利点水利计算表前节点编号后节点编号此段管道当量数(Ng)累计当量总数(Ng)设计秒流量qg(L/s)管径DN流速(m/s)ikpam管段长度(m)管段沿程水损iL管段沿程水损累计(kpa)010.50.51.20321.180.4703.61.6921.692120.51.41.40400.840.1923.60.6912.383230.51.51.47400.880.2093.60.7523.135340.52.01.52400.910.2223.60.7993.934450.52.51.57400.940.23523.55.5239.457560.53.01.62400.970.2483.60.89310.350670.53.51.66401.000.2593.60.93211.282780.54.01.70401.020.2713.60.97612.258890.54.51.74401.040.2733.60.98313.2419100.55.01.77401.060.2914.41.28014.52110114.59.52.02500.770.1223.40.41514.93611120.510.02.05500.780.1253.60.45015.38612130.510.52.07500.790.1273.60.45715.84313140.511.02.09500.800.12912.81.65117.49414150.511.52.12500.810.1323.20.42217.91615160.512.02.14500.810.1353.20.43218.34816170.512.52.16500.820.1373.20.43818.78617180.513.02.18500.820.1393.20.44519.23118190.513.52.20500.830.1418.11.14220.3731920720.52.46500.930.1724.30.74021.113202113.534.02.85501.080.2240.20.04521.1582122741.03.02501.150.2484.31.06622.224222313.554.53.31501.250.2920.20.05822.2822324761.53.45501.310.3154.91.54423.826242513.575.03.70501.400.3560.20.07123.8972526782.03.82700.990.15310.51.60725.504103 内蒙古科技大学设计说明书该建筑的设计秒流量为3.82L/s。最不利点校核：以四层女厕最不利大便器为最不利点，大便器出水管标高设为1.0m,市政给水管网标高取-2.40m，其与引入管标高差为：15.1-（-2.4）=17.5m，相当于175kPa，即H1=17.5m；（2）局部水头损失计算局部水头损失取沿程水头损失的30%，则：H2=1.3hy=25.5041.3=33.155kPa=3.32m大便器的流出水头取：H3=12m水表的水头损失取H4=3m则最不利点所需的水压为H=H1+H2+H3+H4=35.8m1）选泵生活水泵采用50MSL4-4型水泵三台，根据用水量变化，随时调节水泵电机转速及水泵运行台数。流量Q=2.33-4.67L/s,扬程H=33.6-43.2m，电机功率为4kw。3)其它各支管管径的确定计算方法与上同。计算结果见下表1.5，1.6。103 内蒙古科技大学设计说明书图1.2JL13支管管道系统图（一）表1.5JL13支管水力计算表序号前节点编号后节点编号此段管道当量数(Ng)累计当量总数(Ng)设计秒流量qg(L/s)管径DN流速(m/s)1010.750.750.15150.752120.751.50.3200.793230.752.250.45250.684340.7530.52250.8025451.54.50.64250.9666560.55.01.77401.067670.55.51.80401.088780.56.01.83401.109890.56.51.86401.12109100.57.01.89401.13110ˋ1ˋ0.750.750.15150.75121ˋ40.751.500.30200.79103 内蒙古科技大学设计说明书图1.3JL13支管（二）表1.6JL13支管水力计算表序号前节点编号后节点编号此段管道当量数(Ng)累计当量总数(Ng)设计秒流量qg(L/s)管径DN流速(m/s)1010.750.750.15150.752120.751.50.3200.793231.530.51250.774340.753.750.58250.885450.754.50.64250.9760ˋ1ˋ0.50.50.1150.5071ˋ2ˋ0.51.00.2150.9982ˋ20.51.50.3200.79103 内蒙古科技大学设计说明书1.5JL1立管的水力计算(底店)图1.4JL1立管管管道系统图表1.7JL1给水立管及最不利点水利计算表序号前节点编号后节点编号此段管道当量数(Ng)累计当量总数(Ng)设计秒流量qg(L/s)管径DN流速(m/s)i(kpa/m)管段长度(m)管段沿程水损iL管段沿程水损累计(kpa)1010.50.51.20321.180.47020.9400.9402120.751.251.35400.780.16812.62.1173.0575.7367.1933231.252.501.57400.940.23511.42.6794341.253.751.68401.010.2655.51.4575451.255.001.77401.070.2914.61.3398.5326563.758.751.99401.190.358186.44414.976103 内蒙古科技大学设计说明书最不利点校核：以该层大便器为最不利点，大便器出水管标高设为1.0m,市政给水管网标高取-2.40m，其与引入管标高差为：1.0-（-2.4）=3.4m，相当于34.0kPa，即H1=3.4m；（2）局部水头损失计算局部水头损失取沿程水头损失的30%，则：H2=1.3hy=14.9761.3=19.47kPa=1.95m大便器的流出水头取：H3=11m水表的水头损失取H4=3m则最不利点所需的水压为H=H1+H2+H3+H4=19.35m由于城市市政管网常年可资用的水压为0.20MPa=20m，所以设计的给水管网的管径满足要求。JL2、JL3、JL4、JL5、JL6、JL7上的管径与JL1相同。1.6JL8立管的水力计算图1.5JL8管道系统图103 内蒙古科技大学设计说明书表1.8JL8给水立管水利计算表序号前节点编号后节点编号此段管道当量数(Ng)累计当量总数(Ng)设计秒流量qg(L/s)管径DN流速(m/s)1010.500.501.20321.182120.751.251.35400.783231.252.501.57400.944341.253.751.77401.015452.506.251.85401.11JL9JL10JL11JL12的管径与JL8相同。103 内蒙古科技大学设计说明书第二章消火栓给水系统计算2.1消防用水量的计算根据设计资料查规范得，该建筑属于一类建筑，有室内消火栓用水量30L/s，室外消火栓用水量30L/s，消防贮水池容积按满足火灾延续时间内室内消防用水量计算（3小时的用水量），即：V=3033600/1000=324m32.2室内消火栓给水系统的水力计算1、消火栓的选择根据建筑性质，按规定，消火栓每支水枪的最小流量为q=5L/s,故选择口径65mm的消火栓，喷口直径19mm,水龙带长度Ld=25m,设计充实水柱Hm=10m。2、消火栓的保护半径R=CLd+h（2-1）式中R消火栓的保护半径，m；C水带展开时的弯曲折减系数，一般取0.8～0.9；Ld水带长度；h水枪充实水柱倾斜45º时的水平投影距离，对一般建筑（层高为3～3.5m），由于两楼板间的限制，一般取h=3.0m,对于工业厂房和层高大于3.5m的民用建筑，应按h=Hm45º计算；Hm水枪充实水柱长度，m则R=25×0.8+10×45º=27.07m根据此数据，还有有一处着火需要两个水柱同时可以灭火，确定在每层设置36个消火栓，已达到灭火要求。3、消火栓给水系统计算（1）水枪喷口处压力103 内蒙古科技大学设计说明书（2-2）式中：Hq水枪喷口处压力Hm同上实验系数，查表2-1，是与水枪喷嘴口径有关的阻力系数查表2-2表2.1系数值Hm/m681012161.191.191.201.211.24表2.2系数值Df/mm1316190.01650.01240.0097Hq=（2）水枪喷嘴流量qxh=(2-3)式中：qxh水枪射出流量，L/s；B水枪水流特性系数，与水枪喷嘴口径有关，查表2-1；Hq同上；L/s<5.0L/s所以取喷口流量qxh=5.0L/s（3）水龙带水头损失：hd=10AzLdq2xh(2-4)式中：hd水带水头损失，kPaLd水带长度，mAz水带阻力系数，采用麻织材料的，见表2-3；103 内蒙古科技大学设计说明书qxh同上hd=10×0.0043×25×5.02=26.88kPa表2.3水带阻力系数Az值水带材料水带直径/mm506580麻织0.015010.004300.00150衬胶0.006770.001720.00075（4）消火栓栓口所需水压Hxh=Hq+hd+Hk(2-5)Hxh——消火栓口的水压，kPa；Hq——水枪喷嘴处的压力，kPa；hd——水带的水头损失，kPa；Hk——消火栓栓口水头损失，kPa，按20kPa计算。则：Hxh=135.8+26.88+20=182.68kPa（5）立管管径的选择考虑到着火时最不利消防立管水枪数为2个，所以消防立管的流量为：Q=3×5=15L/s根据Q=10L/s,立管管径dg=100mm,v=1.73m/s,1000i=60.1,地下室的立管只有一个消火栓，则立管流量：Q=5L/s立管管径选dg=70mm,v=1.42L/s,1000i=72.3；（6）消火栓横干管计算根据规范，该楼内的消防流量为30L/s,故考虑6股水柱同时作用，流量Q=30L/s,采用DN125,v=2.45m/s,1000i=99.54、最不力点水利计算该系统由两点均匀的进水，最不利点的沿程水头损失应为全程损失的一半。图2.1消火栓系统计算简图103 内蒙古科技大学设计说明书表2.4消火栓给水系统水力计算表计算管段设计秒流量q/L/s管长L/mDN/mmv/m/si/kPa/mhy/m0-15.04.51000.580.0750.0341-210.0111001.150.2690.2962-315251251.220.2390.5983-430389.21252.450.95537.169∑hy=38.097故消火栓系统最不利点沿程水头损失为:∑hy=38.10管路总水头损失为:Hw=1.1×38.10=41.91m2.3消防泵计算（1）消防流量消火栓灭火总用水量为Qx=5×6=30L/s（2）消防扬程Hx=H1+HXH+HW=15.2-(-4.17)+18.27+41.91=79.55m故消防泵采用100DL-20×4型水泵两台，一用一备,流量20～35L/s,扬程68～86.8m，电机功率37kw。稳压泵采用25LGW3-10×8型水泵两台，一用一备，其Qb=0.67～1.31L/s，Hs=61.5～83.2m，电机功率为3.0kw。2.4消火栓减压孔板计算为了使消火栓各层压力均接近Hxh,需设减压孔板，从而保证消火栓正常使用。每层消火栓处剩余水头值计算：Hxsh=Hb-hz-Hxh-∑h(2-6)Hxsh计算层最不利点消火栓栓口剩余水头值，mH2O；Hb水泵在设计流量时的扬程，mH2O；hz计算消火栓与水泵最低吸水面之间的高程差引起的静水压，mH2O；Hxh消火栓口所需最小灭火水压，mH2O；103 内蒙古科技大学设计说明书∑h水经水泵到计算层最不利点消火栓之间管道沿程和局部水头损失之和，mH2O；计算结果见下表2-5：表2.5减压孔板计算楼层栓口处压力H/mH2O剩余水头损失H0/mH2O∑h/m高差/m孔板孔径d/mm418.2700330.5912.320.1174.5236.2818.011.1884.5-147.5429.270.3204.5经计算无需设减压孔板。2.5水泵结合器和水泵接合器的选定按规范规定，室内消防用水量Q=30L/s，因一个DN100的水泵结合器的负荷流量为10～15L/s，故选用2个水泵结合器，室外消防用水量30L/s,故设2个双出口室外地下式消火栓。103 内蒙古科技大学设计说明书第三章自动喷水灭火系统3.1基本设计数据根据建筑物的功能及使用性质，属于建筑面积5000m2以上的商场，火灾危险等级按中危险II级设计，其自动喷水灭火系统技术数据见表3.1。表3.1自动喷水灭火系统技术数据设计喷水强度/（L/min﹒m2）作用面积/m2喷头工作压力/MPa喷头特性系数设计喷水量/（L/s）延续时间/h81600.1080201贮水池容积：V=20×1×3600/1000=72m3/h贮水池采用消防和生活合用，即贮水池的总容积为：V=12×6.87×25%+324+72=416m3贮水池设在室外，长×宽×深=10.0×8.5×5.0=425m33.2喷头的选用103 内蒙古科技大学设计说明书为了商场内的美观，选用玻璃球喷头中的吊顶型喷头。3.3喷头的布置（1）喷头的间距喷头之间的水平距离根据危险等级来确定。其布置形式可采用正方形、长方形或菱形布置方式。①正方形布置其间距按下式计算：S=2Rcos45°(3-1)式中R喷头计算半径（m）S喷头间距（ｍ）②采用长方形布置时，每个长方形对角线之长度不应超过2R,喷头与边墙不应超过喷头间距的一半。（2）喷头布置数据见下表3.2表3.2喷头布置数据火灾危险等级喷水强度[L/(min·m2)]每只喷头的保护面积/m2喷头间距(m)喷头与墙距离(m)中危险级8.012.53.61.83.4水力计算（1）作用面积的划分作用面积165m2,按长方形计算，长边=，短边取11.0m，作用面积内设20只喷头。（2）喷头出水量103 内蒙古科技大学设计说明书图3.1自动喷水管道水力计算简图采用玻璃球喷头，流量为:（3-2）q喷头流量，L/min;P喷头工作压力，Mpa；K喷头流量系数，玻璃球喷头K=80；则：（3）作用面积内的设计秒流量Qs=nq（3-3）式中n作用面积内的喷头数；q喷头流量；103 内蒙古科技大学设计说明书即:Qs=20×1.33=26.6L/s（4）理论秒流量计算QL=(F′×q′)/60式中QL理论秒流量F′作用面积，m2；q′设计喷水强度，取6.0L/(min·m2)。即：Ql=15×11×8÷60=22.0L/s设计秒流量为理论秒流量的1.21倍，符合公式Qs=（1.15—1.30）Ql。（5）作用面积内的平均喷水强度Q=nK/A（3-4）式中n同上；K喷头特性系数；A实际作用面积，Q=80×20÷165.0=9.69L/min·m2此值大于规定要求设计喷水强度8L/min·m2。（6）在作用面积内任取四只喷头，所围和范围的面积为：S=3.2×3.2=10.24m2其平均喷水强度为：q、=80÷10.24=7.81L/min·m2校核：7.81÷8×100%=97.6%〉85%。满足要求。（7）确定管段管径我国《自动喷水灭火系统设计规范》条文说明中推荐了适用于规范的管道估算，见下表3-3；配水支管、配水管控制的标准喷头数，不应超过表3-3的规定。计算结果见表3.3表3.3中危险级场所中配水支管、配水管控制的标准喷头数公称直径（mm）控制的标准喷头数（只）中危险级103 内蒙古科技大学设计说明书2513234045087012803210064图3.2自动喷水系统最不利点计算简图（8）沿程水头损失计算hL=ALQ2（3-5）式中h沿程水头损失（MPa）；A管道比阻值，S2/L2,查手册可得；L计算管段长度，m；Q计算管段设计流量，L/s。计算结果见表3-4。（9）管段中水流流速计算V=KcQ（3-6）103 内蒙古科技大学设计说明书V管道流速，m/s；Kc流速系数，m/L，根据管材（本设计为钢管）和管径选择；Q计算管段流量，L/s。计算结果见表3.4。表3.4自动喷水系统水力计算表管段编号喷头个数DN/mmQ/L/sAL/mKcV/m/shy/m1-21251.330.436713.201.8332.442.4712-32322.660.093863.201.0502.792.1253-43403.990.044533.200.8003.192.2694-54505.320.011083.200.4702.501.0035-65706.650.0028911.180.2831.881.4296-71010013.30.001173.200.2042.710.6627-81510019.950.000273.200.1152.290.3448-92010026.60.00027181.970.1153.0634.7639-102010026.60.00027220.1153.064.203（10）选泵①扬程计算（3-7）式中H消防水泵的扬程,m;Z最不利点处喷头与消防水泵中心线高差，m;h0最不利点需要的水头，m；hr报警阀的局部水头损失，m;hr=0.0032Q2=0.0032×26.62=2.264m计算管路沿程水头损失和局部水头损失之和，m。H=17.8-(-4.17)+5+2.264+49.296×1.2=88.39m消防主泵采用100DL-20×5型水泵两台，一用一备，其Qb=20-35L/s,Hs103 内蒙古科技大学设计说明书=85-108.5m，配套电机功率为55kw;稳压泵采用32LGW6.5-15×6型水泵两台，一用一备，其Qb=1.25-2.64L/s，Hs=69-97.8m，电机功率为4.0kw。（11）减压孔板计算减压孔板的减压量ΔP:（3-8）式中ΔP水流通过孔板的水头损失值（mH2O），ε孔板的局部阻力系数；v水流通过孔板后的流速（m/s）;g重力加速度（m/s2）。计算结果见下表3.5楼层栓口处压力H/mH2O剩余水头H0/mH2O阻力系数ε孔板孔径d/mm446.76352.115.3511.20257.4610.7022.4032162.8116.0533.6030-168.8722.1146.2830（12）水泵接合器根据规范，本大楼内消火栓用水量为30L/s，一个DN100水泵接合器的负荷流量为10-15L/s，故选用两个水泵接合器即可。103 内蒙古科技大学设计说明书第四章灭火器的选用4.1建筑物的火灾种类灭火器是一种移动式应急的灭火器材，主要用于扑救初期火灾，对被保护物品起到初期防护作用。根据《建筑灭火器配置设计规范》，结合本建筑物的性质，本建筑物危险等级确定为中危险级，有A类火灾。根据规范规定，中危险级A类火灾每具灭火器最小配置灭火级别为2A，最大保护面积为75m2/A。103 内蒙古科技大学设计说明书4.2灭火器灭火级别的计算（1）灭火器配置场所所需的灭火级别按下式计算：（地上层）（4-1）式中Q灭火器配置场所的灭火级别，A或B；S灭火器配置场所的保护面积，m2，UA类火灾或B类火灾的灭火器配置场所相应危险等级的灭火器配置基准，m2/A；K修正系数，对于设有消火栓和灭火系统的K=0.5。（地下层）（4-2）式中各参数同上。4.3每个灭火器设置点的灭火级别本设计选用手提式灭火器，手提式灭火器的最大保护距离位20m，综合考虑灭火器的保护距离和建筑物的实际位置情况，确定每层为一个计算单元，地上层每个单元选定12个灭火器设置点，低下层每个单元选定13个灭火器设置点，每个设置点的灭火级别为：（4-3）式中Qe每个设置点的灭火级别；Q灭火器配置单元所需的灭火级别；N灭火器配置场中设置点的数量（地上层）103 内蒙古科技大学设计说明书（地下层）所以，采用MFZL5型干粉灭火器（磷酸铵盐），其灭火级别为3A，每个灭火器设置点放4个。将灭火器放在灭火器箱内。4.4一层与二层一层和二层有底店，在每个底店均设一组灭火器，商场内按上述计算方法进行布置。第五章排水计算5.1排水系统的选择由于排水量不大，污染物浓度不大，故直接将排水排入市政排水管道。5.2室内排水管径的确定1、室内排水管径确定的方法：（1）按经验确定某些排水管最小管径①连接大便器的支管，当仅有一个大便器时，其最小管径为100mm；②小便器和连接3个及3个以上小便器排水支管管径不小于75mm；103 内蒙古科技大学设计说明书③对于单个洗脸盆、浴盆最小管径40mm；④一般公共食堂厨房，选用管径时，应比实际算管径大一号，且支管管径不小于75mm，干管管径不小于100mm；⑤接大便槽的管的管径不小于150mm。（2）按临界流量确定管径（3）按卫生器具当量确定管径（4）按水力计算确定管径2、室内排水管径的确定方法和管材的选择建筑内部排水各管段的管径应根据管道的设计秒流量来确定建筑内部排水流量与卫生器具的排水特点和同时排水的卫生器具数量有关，与给水的相同，建筑内部每昼夜、每小时的排水都是不均匀的。为保证最不利时刻的最大排水量能迅速、安全排放，排水设计流量应为建筑内部的最大排水瞬时流量，又称设计秒流量。建筑内部设计秒流量的有三种方法：经验法、平法根法、概率法，在此采用平方根法：qp=0.12+qmax（5-1）式中：qp计算管段排水设计秒流量，L/s；Np计算管段卫生器具排水当量总数；qmax计算管段上排水量最大的一个卫生器具的排水流量，L/s根据建筑物用途而定的系数，该建筑物取1.5。5.3室内排水管水力计算1）商场内男卫生间内PL1立管水力计算103 内蒙古科技大学设计说明书图5.1PL1排水计算图该管是男卫生间的排水立管，男卫生间内有五个蹲式大便器、八个小便器、六个洗脸盆，由《建筑给水排水设计规范》可得出每个卫生器具的当量，并结合水力计算简图5.1和公式5.1可得出水力计算结果见表5.1表5.1PL1管水力计算结果管段编号此管段当量数排水当量总数Np设计秒流量qu/L/s管径D/mm坡度备注0-14.54.501.501000.0260-1管段按式计算结果大于卫生器具流量累加值，所以设计秒流量按累加值计算1-24.59.002.041000.0262-34.513.502.161000.0263-44.518.002.261000.0264-54.522.502.351000.026立管接纳的排水当量总数为Np=22.53=67.5。最下部管段排水设计秒流量qu=2.98L/s。查表，可选用立管管径75mm，但立管管径不得小于横支管管径，故选用立管管径100mm，设计秒流量2.98L/s小于最大允许排水流量5.4L/s,不需设专用通气立管。2）PL2立管水力计算103 内蒙古科技大学设计说明书图5.2PL2排水计算图表5.2PL2管水力计算结果管段编号此管段当量数排水当量总数Np设计秒流量qu/L/s管径DN/mm坡度备注0-10.750.750.25500.0260-1管段按式计算结果大于卫生器具流量累加值，所以设计秒流量按累加值计算1-20.751.500.47650.026立管接纳的排水当量总数为Np=1.53=4.5。最下部管段排水设计秒流量qu=0.63L/s。查表，可选用立管管径50mm，但立管管径不得小于横支管管径，故选用立管管径65mm，设计秒流量0.63L/s小于最大允许排水流量5.4L/s,不需设专用通气立管。103 内蒙古科技大学设计说明书图5.3PL3排水计算图3）PL3立管水力计算表5.3PL3管水力计算结果管段编号此管段当量数排水当量总数Np设计秒流量qu/L/s管径De/mm坡度备注　0-10.750.750.25500.0260-1管段按式计算结果大于卫生器具流量累加值，所以设计秒流量按累加值计算　1-20.751.500.47650.026　2-30.752.250.52650.026　3-40.753.000.56650.026立管接纳的排水当量总数为Np=33=9。最下部管段排水设计秒流量qu=0.79L/s。查表，可选用立管管径50mm，但立管管径不得小于横支管管径，故选用立管管径65mm，设计秒流量0.79L/s小于最大允许排水流量5.4L/s,不需设专用通气立管。4）PL4立管水力计算103 内蒙古科技大学设计说明书图5.4PL4排水计算图表5.4PL4管水力计算结果管段编号此管段当量数排水当量总数Np设计秒流量qu/L/s管径De/mm坡度备注　0-10.30.30.10650.0260-1，1-2，0、-1、管段按式计算结果大于卫生器具流量累加值，所以设计秒流量按累加值计算　1-20.30.60.20650.026　2-30.30.90.27650.026　3-40.31.20.30650.026　4-50.31.50.32650.026　5-613.5152.201000.026　0、-1、4.54.51.501000.026　1、-2、4.592.041000.026　2、-54.513.52.161000.026立管接纳的排水当量总数为Np=153=45。最下部管段排水设计秒流量qu=2.71L/s。查表，可选用立管管径75mm，但立管管径不得小于横支管管径，故选用立管管径100mm，设计秒流量2.71L/s小于最大允许排水流量5.4L/s,不需设专用通气立管。103 内蒙古科技大学设计说明书4）PL5立管水力计算图5.5PL5排水计算图表5.5PL5管水力计算结果管段编号此管段当量数排水当量总数Np设计秒流量qu/L/s管径De/mm坡度备注　0-10.750.750.25500.0260-1，0、-1、，1、-2、，管段按式计算结果大于卫生器具流量累加值，所以设计秒流量按累加值计算　1-20.751.50.47650.026　2-30.92.40.53650.026　3-40.753.150.57650.026　4-50.753.90.61650.026　0、-1、0.30.30.1650.026　1、-2、0.30.60.2650.026　2、-20.30.90.27650.026立管接纳的排水当量总数为Np=3.94=15.6。最下部管段排水设计秒流量qu=0.96L/s。查表，可选用立管管径50mm，但立管管径不得小于横支管管径，故选用立管管径65mm,不需设专用通气立管。103 内蒙古科技大学设计说明书图5.6PL5排水计算图表5.6PL6管水力计算结果管段编号此管段当量数排水当量总数Np设计秒流量qu/L/s管径De/mm坡度备注0-14.54.51.501000.0260-1，管段按式计算结果大于卫生器具流量累加值，所以设计秒流量按累加值计算1-24.59.02.041000.0262-34.513.52.161000.0263-44.518.02.261000.0264-54.522.52.351000.0265-622.567.52.981000.026立管接纳的排水当量总数为Np=22.5×4=90。最下部管段排水设计秒流量qu=3.21L/s。查表，可选用立管管径80mm，但立管管径不得小于横支管管径，故选用立管管径100mm,设计秒流量3.21L/s小于最大允许排水流量5.4L/s,不需设专用通气立管。5）横干管水力计算5.7埋地横干管计算图表5.7埋地横干管水力计算结果管段编号此管段当量数排水当量总数Np设计秒流量qu/L/s管径De/mm坡度备注0-199.00.791000.02　1-2312.00.871000.022-31.513.50.911000.023-44.518.02.261000.024-54.522.52.351000.025-64.527.03.431000.02103 内蒙古科技大学设计说明书6-74.531.53.511000.027-84.536.03.581000.028-94.540.53.641000.029-1067.5108.04.371500.0110-110.3108.34.371500.0111-120.3108.64.381500.0112-130.3108.94.381500.0113-140.3109.24.381500.0114-150.3109.54.381500.0115-16251.7361.25.921500.010、-1、90.090.04.201500.011、-2、90.0180.04.911500.012、-3、13.2193.25.001500.013、-4、4.5197.75.031500.014、-5、4.5202.25.061500.015、-154.5206.75.091500.016）底店卫生间水力计算103 内蒙古科技大学设计说明书图5.8底店卫生间计算图表5.8埋地横干管水力计算结果管段编号此管段当量数排水当量总数Np设计秒流量qu/L/s管径De/mm坡度备注0-10.750.750.25500.020-1，1-2管段按式计算结果大于卫生器具流量累加值，所以设计秒流量按累加值计算1-24.55.251.751000.022-35.2510.52.081000.02其他底店卫生间的排水管道的管径与此相同5.3污废水提升建筑内部的的污废水提升，包括污水泵的选择、污水集水坑容积确定和污水泵房的设计。（1）污水集水坑和排水沟的设计设置一个长×宽×高=2.5m×1.2m×1.0m的集水坑，容积为3m3。沿墙设置两个排水沟：宽度为200mm,起端标高为-4.70m,坡度i=0.01坡向集水坑方向。（2）污水泵的选择①污水泵的选型建筑内部污水的提升设备常用的有潜水泵、液下泵、卧式离心泵。因潜水泵和液下泵的水下运行，无噪声和振动，自灌问题也就自然解决，所以选择潜水泵作为污水的提升设备。水泵的控制方式是：水位自动控制及机旁手动，当水位降至-5.4m时停泵，水位至-4.60m时启泵。②水泵流量的确定一台污水泵5min的出水量应小于集水池有效容积，所以水泵的最大流量为：103 内蒙古科技大学设计说明书根据流量选择DN100的钢管，流速为1.20m/s，i=0.026③水泵扬程的确定H=H1+H2+H3+H4式中H水泵最小扬程；H1集水坑最低水位至出水管的几何高差；H2水头损失之和；H3出水管排出的压头；H4必要的剩余扬程，考虑到使用过程中设备效能可能降低，水头损失可能增加等因素，在全扬程小于和等于0.2MPa采用0.02～0.03MPa;大于0.2MPa时，采用0.03～0.05MPa；则扬程为：H=5.5-2.0+0.026×5×1.3+5.0+3.0=11.67m④潜水泵的选型故消防泵采用80WQ型水泵两台，一用一备,流量21.6～39m3/h,扬程10.7～12.7m，电机功率5.5kw。103 内蒙古科技大学设计说明书第六章雨水排水系统的水力计算6.1屋面雨水排水方式的选择屋面雨水的排除方式按雨水管道的位置分为外排水系统和内排水系统。在实际设计时，应根据建筑物的类型、建筑结构形式、屋面面积大小、当地气候条件及生产生活的要求，经过技术经济比较来选择排除方式。该综合楼采用内排水方式。内排水系统按雨水斗的连接方式可分为单斗和多斗雨水排水系统两类。单斗系统一般不设悬吊管，多斗系统中悬吊管将雨水斗和排水立管连接起来。该建筑采用多斗系统。按雨水的安全程度，内排水系统分为敞开式和密闭式两种排水系统。包头的雨水量不大，故采用敞开式排水系统，在室内设悬吊管、埋地管和室外做检查井。按照规范规定，公共建筑的大型屋面雨水排水宜按压力流设计。综上，该建筑的雨水排水系统采用压力流内排水方式，多斗和敞开式排水系统。6.2雨水量计算①降雨强度据《城镇排水》手册5知包头暴雨强度公式为：（6-1）式中：i设计降雨程度，mm/min；P设计重现期，a；采用3年t降雨历时，min；屋面雨水排水管道设计降雨历时按5min计算所以：103 内蒙古科技大学设计说明书②小时降雨厚度H=36q（6-2）式中，H小时降雨厚度，（mm/h）;q降雨历时5min的暴雨强度，（L/S·100m2）。H=36×3.32=119.52mm/h③雨水斗图6.1雨水管系统布置（一）103 内蒙古科技大学设计说明书图6.2雨水管系统布置（二）图6.3雨水管系统布置（三）103 内蒙古科技大学设计说明书表6.1雨水斗水力计算表雨水斗号汇水面积m2雨水斗型号雨水斗直径mm雨水斗实际汇水面积备注062779型150777141879型150777229679型100332320079型65203423879型100332533579型100332633579型100332716679型65203840279型150777956579型1507771056579型1507771128279型1003321246779型1507771346779型1507771424279型1003321528279型1003321628279型1003321714179型652031857879型1507771954779型1507772025879型1003322143379型1507772230679型100332④连接管一根连接管上接一个雨水斗，因此连接管的管径不用计算，采用与雨水斗出口直径相同。103 内蒙古科技大学设计说明书⑤悬吊管降雨强度的换算系数：表6.2悬吊管计算表管段编号实际汇水面积/m2换算后汇水面积/m2管段直径/mm允许的最大汇水面积坡度备注0-162775220010340.0081-A1045125435525018720.0082-32961504800.0083-B49659520010340.0084-52382861504800.0085-657368825018720.0086-7908109025018720.0087-C1074128925018720.0088-940248220010340.0089-10967116025018720.00810-111532183825018720.00811-D1814217730030460.00812-1346756025018720.00813-14934112125018720.00814-E1176141125018720.00815-162823381504800.00816-1756467720018720.00817-F70584620018720.00818-1957869420018720.00819-201125135025018720.00820-G1383166025018720.00821-2243352020010340.00822-H73988720010340.008103 内蒙古科技大学设计说明书⑥立管表6.3雨水立管管径的水力计算雨水立管编号实际汇水面积F/m2换算后汇水面积FH/m2管径D/mm最大汇水面积/m2备注YL-1104512541501510压力流屋面雨水排水管系，立管管径应经计算确定，可小于上游横管管径。YL-2496595100680YL-37398871501510YL-4107412891501510YL-5181421772002700YL-6117614111501510YL-77068471501510YL-8138316602002700⑦排出管排出管的管径不应小于200mm，又立管管径都小于200mm，所以排出管的管径均取200mm。103 内蒙古科技大学设计说明书第7章材料统计及概预算7.1材料统计表7.1材料表管材管段名称单位数量备注PP-RDN15m64.4压力等级为1.25MPaDN20m53.8DN25m169.1DN32m14.4DN40m472.7DN50m186.8DN70m6.790°弯头（DN20）个990°弯头（DN25）个1290°弯头（DN40）个1290°弯头（DN50）个8三通（20×15×15）个16三通（20×20×15）个4三通（25×20×15）个3三通（25×25×15）个12三通（40×40×25）个56三通（50×50×20）个20UPVCDN50m16.3压力等级为1.0MPaDN65m189.3DN100m401.7DN150m61.4正三通（100×100×100）个8445°弯头（DN65）个2145°弯头（DN100）个6645°斜三通（65×65×65）个1445°斜三通（100×100×65）个245°斜三通（100×100×100）个1445°斜三通（150×100×100）个145°斜三通（150×100×100）个145°斜三通（150×150×65）个145°斜三通（150×150×100）个2斜四通（150×150×150×150）个6103 内蒙古科技大学设计说明书热镀锌钢管DN25m3557.8　DN32m2418DN40m2466DN50m7056DN70m1728.2DN100m2157.3DN125m1217.390°弯头（DN25）个4190°弯头（DN70）个290°弯头（DN125×100）个190°弯头（DN125）个25正三通（100×100×100）个40正三通（125×125×70）个2正三通（125×125×100）个53正四通（100×100×70×70）个61正四通（100×100×70×50）个94正四通（100×100×70×40）个66正四通（100×100×50×50）个24正四通（100×100×50×40）个66正四通（100×100×50×32）个19正四通（100×100×40×32）个42正四通（125×125×100×100）个177.2建设概预算的意义基本建设无论新建、扩建的安装项目，都必须有各种阶段的设计内容、计算全部费用的文件，并以此作为基本建设的文件的组成部分。这种对全部工程费用的计算工作为基本建设概预算工作，是国家或地方编制建设投资的依据。7.3建设概预算的组成与内容基本建设概预算形式上可以分为单位工程概预算、综合概预算及总概预算、其它工程和费用四部分组成。本设计的工程概预算由直接费用和间接费用两部分组成。由于时间有限，本设计只是为了锻炼我们做概预算的能力，所以只做给水系统的部分建筑进行概预算。见下表7.1和表7.2：103 内蒙古科技大学设计说明书表7.1工程预算单位名称：包头市九星综合楼给水排水工程定额编号分部分项工程名称单位工程量单价合价其中人工费材料费单价金额单价金额6-286PP-R管DN1510m6.4442.19271.708.2052.8133.99218.906-287PP-R管DN2010m5.3860.15323.618.6446.4851.51277.126-288PP-R管DN2510m16.988.171490.959.28156.9278.891334.036-289PP-R管DN3210m1.44138.40199.3010.3614.92128.04184.386-290PP-R管DN4010m47.3211.7610009.9012.74602.22199.029407.686-291PP-R管DN5010m18.7331.266187.9417.06318.68314.205869.266-292PP-R管DN7010m0.67651.49436.5018.3512.29633.14424.206-731普通冷水嘴DN1510组1918.00918.0036.3436.34881.66881.666-871螺仪水表1组12117.001404.002.9735.64114.031368.365-316截止阀DN401个4144.86579.442.409.60142.46569.845-317截止阀DN501个4167.56670.243.6014.40163.96655.845-31490°弯头（DN20）1个94.8843.920.908.103.9835.825-31590°弯头（DN25）1个127.4889.761.2014.406.2875.365-31690°弯头（DN40）1个1211.18134.162.4028.808.78105.365-31790°弯头（DN50）1个835.50284.003.6028.8031.90255.205-314三通（20×15×15）1个165.3485.440.9014.404.4471.045-314三通（20×20×15）1个45.5322.120.903.604.6318.525-312三通（25×20×15）1个310.7332.191.203.609.5328.595-312三通（25×25×15）1个129.38112.561.2014.408.1898.165-316三通（40×40×25）1个5617.73992.882.40134.4015.33858.48103 内蒙古科技大学设计说明书5-317三通（50×50×20）1个2040.53810.603.6072.0036.93738.60合计　　　25099.20　1622.81　23476.39注：该概算采用2004年定额，故人工费及材料费需乘定额系数2.5。乘系数后：人工费=1622.81×2.5=4057.03（元）材料费=23476.39×2.5=58690.98（元）合价=25099.20×2.5=62748（元）表7.1工程预算总括2006年6月5日编号费用名称金额取费基础取费率/%计算式备注（一）直接费64147.67　（1）+（2）按当地规定办（1）定额直接费62748.00　　　A其中：定额人工费4057.03　　　（2）其它直接费1399.67　　①+②①六项费用1034.54A25.5A×0.255②预算包干费365.13A9.0A×0.09（二）间接费3529.63　　　（3）施工管理费2921.08A72.0A×0.72（4）临时设施费243.42A6.0A×0.06（5）劳动保险基金365.13A9.0A×0.09（三）利润851.98A21.0A×0.21　　　　　　（四）税金2166.67（一）+（3）+（三）3.19（一）+（3）+（三）×0.0319（五）单位工程费用70695.28（一）+（二）+（三）+（四）外文资料103 内蒙古科技大学设计说明书自动喷水灭火系统设计中的几个重要问题摘要：从设计的角度，给合《自动喷水灭火系统设计规范》(GB50084-2001)［1］(以下简称《喷规》)和工程实践对自动喷水灭火系统设计中的喷头布置、水力计算、消防水箱及水泵接合器等问题进行分析、探讨，供专家、同行批评、指正。关键词：自动喷水设计喷头布置水力计算消防水箱水泵接合器1喷头布置　　合理布置喷头是自动喷水灭火系统设计安全与经济的关键。《喷规》比较强调的是作用面积内的喷水强度和喷水的均匀性及喷头的适时开放。对于每个喷头的半径，一是和生产厂家的产品及其技术参数有关，二是和喷头所在位置的水压有关，三是和喷头的布置位置有关。《喷规》规定的喷头间距只是一个"限"，目的是为了更好地保证喷水强度和喷水的均匀性及适时开放。1.1喷头布置原则与要求　　(1)满足作用面积内的喷水强度、喷水的均匀性及喷头的适时开放(喷头的受热条件和开放时间)；　　(2)喷头在喷水半径内灵活布置，不出现未被覆盖的空白，也不出现过多的重要覆盖面积；　　(3)保证喷湿墙根及一定范围内的墙面；　　(4)喷间之间不应互相影响；　　(5)按规范和实际处理障碍物的遮挡，并积极与相关专业协调；　　(6)应满足其它相关规范对喷头布置的要求；　　(7)考虑火灾时烟羽流对喷头动作的影响；　1.2喷水半径与喷头布置　　103 内蒙古科技大学设计说明书喷水半径是喷头布置的主要依据，它代表一个经济数值，在喷头工作时不致出现未被覆盖的空白，也不出现过多的重要覆盖面积。它与危险等级的喷水强度、喷头特性和工作压力有关。工程设计中喷头布置视建筑平面，在喷水半径范围内，可灵活采用正方形、矩形或平形四边形。喷水半径不同于喷头的计算半径，它是在计算半径的基础上，考虑喷水强度、喷水均匀性、喷头受热条件与适时开放，根据规范的规定而得出的数值。由于喷头的布置受其它因素影响较大，实际上常常出现喷头不能按一个固定的距离来布置，别说同一建筑中往往不会按一个间距布，就是同一层、同一防火分区也常常如此。此外，作为土建设计，不同于装修设计，需要给二次装修留下有余地，喷头间距不宜按规范规定的最大距离要求设置，而且实际上这么做也不易达到规范要求的喷水强度和喷水的均匀性。　　设计时必须根据工程实际情况，按设计选定的喷水强度、喷头的流量系数、工作压力确定，并考虑喷头的受热条件和开放时间，在满足规范要求的喷头强度条件下，按喷头的实际工作压力，结合建筑分隔与结构柱网灵活布置。在布置中，喷头间距不应是个定数，应根据所在位置的条件来定，最终目的还是保证喷水强度和喷水的均匀性及适时开放。　　2水力计算　　水力计算将决定系统投入灭火的水量及对灭火水量的分配，是关系系统可靠性、合理性和经济性的一项重要设计内容。根据对《喷规》的理解和大量相关资料及部分工程实例的分析，觉得水力计算应采用"矩形面积-逐点法"，也就是首先确定最不利作用面积在管网中的位置，作用面积的形状宜为矩形，仅在作用面积内所包含的喷头计算其喷头量；之后选定最不利计算路线，采用节点流量法将最不利作用面积内的每个喷头的压力值和出流是一一求出，当两个分支交汇时，根据两分支的压力差对压力较高的分支进行流量修正，然后将作用面积内经过流量修正之后的所有喷头出流量的总和作为整个自动喷水灭火系统的设计流量，在此以后的管段流量不再增加，仅计算沿程和局部水头损失，一直算到管网起点。　　实际火灾发生时，一般都是火源点呈辐射状向四周扩大蔓延，而只有失火区上方的喷头才会开启喷水。因此采用作用面积保护方法及仅在作用面积内的喷头才计算喷水量是合理的。同时由于火灾时对流及风的影响，作用面积的形状以呈矩更为合理，且矩形面积在管道水力计算时也是最不利的。因而这种"矩形面积-逐点法"符合火场实际，科学严谨，并与欧美等国接轨，是合理的、安全的，也是《喷规》的推荐作法。　　(1)矩形面积的确定：作用面积的形状宜为矩形，其长边平行于配水支管，其长度不小于作用面积平方根的1.2倍，喷头数若有小数就进位成整数。当配水支管的实际长度小于边长的计算值时，作用面积要扩展到该配水管邻近支管上的喷头。　　(2)经济流速和最不利点处水压　　①经济流速：　　103 内蒙古科技大学设计说明书自动喷水灭火系统最主要的组成部分是配水管道，而配水管道管径的确定，不仅影响到整个系统的造价，更关系到系统消防的安全性。在流量确定的条件下，流速是确定管径的重要参数。采用经济流速是给水系统设计的基础要素，生产、生活给水管道的流速一般采用经济流速，以使管道的基建投资与经常性的运行能耗得到优化匹配。所谓经济流速是一次投资与经常费用之和最小时的流速为经济流速，而相应的管径即为经济管径。所以选择输配水管管径的大小涉及投资与耗电的大小，管径大基建费用高，电费却省，管径小一次投资省，但水头损失大，水泵扬程高，电费高。　　《喷规》在管道水力计算9.2.1条也规定"管道内的水流速度宜采用经济流速，必要时可超过5m/s，但不应大于10m/s。然而，自喷给水管道只是在火灾时短时间运行，不同于生产、生活给水管道始终处支运行状态，故可以提高流速，减小管径以降低基建投资，这同样是经济的。但同时如果自喷系统管内水流速度较高，水头损失就较大，配水管支管管径往往就会偏小，造成在设计流量下，喷头实际保护面积可能满足不了规范有关作用面积的要求。此时尽管作用面积内喷头动作时，其平均喷水强度符合规范，但上下游喷头因压力不同而流量有差异，此外，由于管径小，管网水头损失大，消防水泵扬程高，喷头喷水极不均匀，其出水量必然过大，将过早地用完消防贮水。因而管道流速宜采用较低值，管径小时尤宜采用低值。　　同时，从上述分析中也不难看出，《喷规》中提到的经济流速应是经济性、合理性、可靠性与安全性的统一，并非能常意义上的经济流速。结合工程算例分析有关手册与文献介绍［3-6］，配水干管和配水支管设计流速一般不宜超过3.5m/s，常用1.8-2.8m/s。这种做法能够较好地满足《喷规》表5.0.1、表5.0.5及9.1.4条的有关作用面积和喷水强度的规定，且配水管网水头损失较小，消防水泵的扬程较小，喷头出水不均匀性较小，消防贮水量可得到合理使用，是比较安全、经济、合理的。②最不利点处水压：最不利点水压一般为0.1MPa，最小不应小于0.05MPa。过去大家习惯认为0.05MPa是针对屋顶水箱高度往往难以满足最不利喷头压力值而提出的，在消防泵、增压设施扬程计算时，不存在这个问题，都得取0.1MPa，但实际上情况并非如此，甚至可以说对于某种类型的自动喷水灭火系统，按现行规范，一般应取0.05MPa，而非0.1MPa。　　(3)减压与减压措施　　《喷规》第8.0.5条规定"……103 内蒙古科技大学设计说明书配水管道的布置，应使配水管入口的压力均衡。轻危险级、中危险级场所所各配水管入口的压力均不宜大于0.4MPa"而自动喷水灭火系统中，不但存在着低层管道系统中水压不平衡，即使在同层中，当保护面积较大时，由于设计是按最不利工作面积计算，同层中有利工作面积内喷头的水压也有剩余，所以习惯是对连接有利工作面积的配水管或配水干管予以减压，减压的方法可以采用设置减压阀、减压孔板、节流管以及缩小有利工作面配水支管的管径等方法增加沿途水头员失达到减压目的。3消防水箱与水泵接合器　　3.1消防水箱　　供水矛盾主要在动力源的可靠性，矛盾的暴露表现在水系统，但涉及面较宽。按建筑分类分别采用一级供电或二级供电加柴油机，临时高压给不系统应设消防水箱等规定。我国现行水防技术规范对消防水箱的规定，存在顶层、远端等不利部位欠压的问题，使消防水箱对这些不利部位不能发挥应有的作用，而按《高规》［8］规定设置的增压设施，由于水量偏小同样未能妥善解决这个问题。自动喷水灭火系统用于扑救初期火灾，在喷头动作的时间段，火势将以每秒几千瓦至十几千瓦的速率增长，此时开放喷头如不能按规定强度连续喷水，系统效能将显著降低，甚至给火灾入迅猛燃烧阶段以可乘之机，其结果将导致灭火的难度增大使火灾超出系统的控灭火能力［9］。为保证喷头开放后连续喷水，并保证对不利部位火灾的及时有效扑救，《喷规》第10.3.1、10.3.2规定："采用临时高压给水系统的自动喷水灭火系统，就设高位消防水箱，其储水量应符合现行有关国家标准的规定。消防水箱的供水，应满足系统最不利点处喷头的最低工作压力和喷水强度。建筑高度不超过24m、并按轻危险级或中危险级场所设置湿式系统、干式系统或预作用系统时，如设置高位水箱确有困难，应采用5L/s流量的气压给水设备供给10min初期水量。　　对此可作如下考虑：　　(1)设置消防水箱(气压给水设备)的目的在于：一是利用位差为系统提供准工作状态下所需要的水压，达到使管道内的充水保持一定压力的目的；二是提供系统启动初期的用水量和水压，在供水泵因动力或机械故障不能正常投入运行的紧急情况下应急供水，确保喷头开放后立即喷水，并为首批开放的喷头扑救初期火灾，提供维持10min喷水的用水量，控制初期火军和为消防队增援灭火争取时间。　　(2)采用临时高压给水系统的自动喷水灭火系统，凡超过24m的高层建筑或其它严重危险级和仓库危险级的建筑均应设高位水箱，且不可用气压给水设备替代。由于位差的水箱供水期间，系统的喷水强度不足，因此将削弱系统的控灭火能力。为此，要求消防水箱满足供水不利楼层和部位喷头的最低工作压力和喷头强度。103 内蒙古科技大学设计说明书　　但单独设置稳压泵，仅能为系统稳压而不能提供灭火初期的用水量。《高规》在条文说明里指出，设置增压设施的目的主要是在火灾初起时，消防水泵启动前、满足自动喷水灭火系统的水压要求。对增压水泵，其出水量应满足一个自动喷水灭火系统喷头的用水量。对气压罐其调节水容量为5个喷头30s的用水量，即5×1×30＝150L。现行国标图集-消防增压稳压设备选用与安装(98S176)是按《高规》编制的，其功能只是解决火灾初期时，即消防主泵启动前，确保具有足够消防压力的30s储水量进行初期火灾扑救，直至消防主泵全负荷启动运行。对于合用消防水箱的增压设施，450L容量也仅能在紧急情况下向3只喷头供给不足2min水量(3×1.33×120＝479L)。　　可见以前的屋顶水箱和稳压设备联合工作方式已不能满足《喷规》的要求，而架高水箱在建筑设计中由于多种因素的影响又很难实现。　　为此《喷规》规定了最低工作压力0.05MPa的要求。但到底是动压还是静压，规范没有强制限定，这就给设计带来了难度的同进也有了一定的灵活性。　　实际上，0.05Mpa应是动压而非静压。0.05Mpa是指系统最不利点处喷头最低工作压力，同时规范在条文说明中指出;如果顶层最不利点处喷头的水压要求为0.1Mpa，则屋顶水箱必须比顶层喷头高出10m以上，将会给建筑造型和结构处理带来很大困难。根据上述情况和参考国外有关规范，将最不利喷头的工作压力确定为0.05Mpa"。　　(3)高位水箱的高度，《建规》［10］规定设在建筑物的最高处(《建规》送稿也有静压0.07Mpa的要求)，《高规》要求保证顶层消火栓0.07Mpa的静水压力。若按建筑层高3m考虑，最不利消火栓上0.07Mpa，对自喷静水压刚好在0.05Mpa左右。为与相关规范达到协调一致，实际工程设计中，当水箱难以满足0.05Mpa动压要求，在动力可靠、管理到位的情况下，以0.05Mpa静压考虑也是可行的。　　(4)高位水箱的设置保证0.05Mpa动压，在不宜采用增压稳压装置的情况下，就得将水箱架高。由于水箱中的水要经报警阀、水流指示器后才到达最不利喷头，加上管钱较长，即使火灾初期，自喷用水量很小，也是有一定的水头损失的，具体可详细计算后确定。但一般在高出7m(这个高度在建筑上稍微处理一下是能满足的：跃层＋电梯机房＋水箱垫高)以上的话，可以满足规范的要求。(《喷规》按照相关的现行标准，规定湿式报警阀、水流指示器局部水头损失取值为0.02MPa，明显偏高，至少在校核水箱高度时要比这小得多!)。　　另外，可通过采用缩小喷头间距、增大管径减少损失等其它措施来满足最不利点喷头在最低工作压力(0.05Mpa)下的喷水强度。　　(5)《喷规》10.3.2103 内蒙古科技大学设计说明书规定的5L/s、10min的消防贮量的气压给水设备，若采用隔膜式气压罐，由一般需2个立式或1个卧式。立式的可选用91SB3-132中SBQL1600×1.5的两个就可以了。系统占地约35m2，价格约3.2万元左右。部分人对此规定有此争议，但考虑到新规范比较强调火灾的初期灭火，强调系统能在尽量快的时间里出水，和火灾发生后人们习惯于断电的思维，为增加安全性，减少部分使用面积，增加一些造价是合理的、值得的，相信随着经济条件的不断提高安全问题会越来越得到重视，同时，随着经济条件的不断提高，设施也会越来越有利于工程。此外，考虑到《建规》第8.8.5条"消防水泵应在火警后5min内启动，并在火场断电时仍能正常运转。及"建规"送审稿等8.7.9条"消防水泵应保证在火警后自动启泵，并在火场断电时仍能正常运转"的规定，水罐的贮水是否可以根据《建规》按5min考虑，也值探讨。但个人认为，尽管水泵的启动时间可以很快，考虑到与相关规范的协调一致，以及喷水的不均匀性和其它因素，作为保障措施，气压罐还是应贮存10min用水。　　3.2水泵接合器　　水泵接合器的主要用途是当室内消防泵发生故障或遇大火室内消防用水不足时，供消防车从室外消火栓取水，通过水泵接合器将水送到室内消防给水管网用于灭火。　　(1)在自喷灭火系统中，因报警阀组均有止回阀，水泵接合器设在阀后(沿水流向)水不会倒流，加上因消防车到达现场通过水泵接合器向室内自喷消防管网输水时，火灾为已知情况，不需再次启动压力继电器及水力警铃报警，也不必再次启以消防水泵等设施，水泵接合器可直接接在湿式报警阀后［11］。但对于系统有两个或两个以上报警阀组，还设在阀后那么其他阀将不能再公用此水泵接合器了，那就得每个报警阀后至少设一个水泵结合器。同时考虑到《喷规》10.1.4条的规定"当自动喷水灭火系统中设有2个及以上报警阀组时，报警阀组前宜设环供水管道"，对于2个及以上报警阀组的系统还是设在阀前为好，可以互为备用。另外水泵接合器位置应考虑连接消防车水泵的方便，且离水源不宜过远。(2)《喷规》10.4.2条规定，当水泵接合器的供水能力不能满足最不利点处作用面积的流量和压力要求时，应采取增压措施。这一规定与《高规》7.4.5.2的规定"消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器"相比，提高了水泵接合器的要求，已不再局限于"一步到位"，这一规定是经验的总结，也是实际的需要，有利于提高系统的可靠性。　　(3)103 内蒙古科技大学设计说明书《喷规》规定水泵接合器的流量宜接10-15L/s，《高规》是"应按"，《建规》是"按"。这种措辞应是有其原因的：10-15L/s是消防车长期正常运转和发挥较大效能的流量范围，且消防系统的流速可以比给水流速稍大，加之，按现行《喷规》的流量计算法，对于中危险级不再局限于26-30L/s范围内，而是可大可小，一个"宜"字给设计者带来了更大的选择余地，也更符合实际需要。如笔者最近设计的一个四层综合楼，地下室为地下车库，自动喷淋流量为33L/s，是设3个还是设2个，我想还是宜设2个。　　参考文献：　　1.GB50084-2001自动喷水灭火系统设计规范［S］。北京：中国计划出版社，2001.　　2.GB-97《汽车库、修车库、停车场设计防火规范》［S］.北京：中国计划出版社，1998.　　3.聂海生，姜文源，周虎城等水工业设计手册--建筑和小区给水排水［M］。北京：中国建筑工业出版社，2000.12.　　4.刘文滨，赵文田，孙玉林，等给水排水工程快速设计手册--建筑给水排水工程［M］。北京：中国建筑工业出版社，1998.6.　　5.陈秀生主编，给水排水设计手册--建筑给水排水(第二版)［M］。北京：中国建筑工业出版社，2001.5.　　6.陈方肃，高层建筑给水排水设计手册［M］。长沙：湖南科学技术出版社，2001.5.　　7.刘振印，傅文华，张国柱，等。民用建筑给水排水设计技术措施［M］。北京：中国建筑工业出版社，1997.9.　　8.GB50045-95《高层民用建筑设计防火规范》(2001年版)［S］。北京：中国计划出版社，2001.　　9.何以申，国家规范《自动喷水灭火系统设计规范》修订情况简介［A］，保定：水消防分会第一届年会论文集，2000.5.　　10.GBJ16-87《建筑设计防火规范》(2001版)［S］。北京：中国计划出版社，2001.　　11.王春雷，消防水泵接合器设计中的几个问题［J］，中国给水排水，2000，16(12):43-44.103 内蒙古科技大学设计说明书DesignForSprinklerSystemsAndImportantProblemsWithinSystemDesignAbstract:Fromtheangleofthedesign,givetomatchthe《Codeofdesignforsprinklersystems》(GB50084-2001)［1］(belowbriefnamethe《Codeofdesignforsprinklersystems》)practiceswiththeengineeringtosprayautomaticallythewaterextinguishfirethesystemdesigninsidespraystheheadarranges,waterpowercalculation,firefightwatertankandwaterpumpcoalescencemachineetc.problemsproceedtheanalysisandinquiryinto,providingtheexpert,gotogethertheanimadversionandcorrect.Keywords:SprinklerDesignArrangeofthesprinklerheadWaterpowercalculationFirefightwatertankWaterpumpcoalescencemachine.1ArrangeofthesprinklerheadThereasonablearrangestosprayaspraysautomaticallythewaterextinguishesfirethesystemdesignthesafetyandeconomickey.The《Codeofdesignforsprinklersystems》comparestoemphasizeofisafunctionareainsidetospraythestrengthofwaterwithspraytheaqueousandevenandspraytheheadopeningoodtime.Fortheradiussprayedevery,onaringrelevantwithproductanditstechniqueparametersthatproducethefactoryhouses,twoisrelevantwiththewaterpressurethatsprayaplaceposition,threeiswithspraythesandarrangethepositionrelevant.(constructionpillarnetwiththeinfluenceofeverykindofstumblingblock)The《Codeofdesignforsprinklersystems》rulesofsprayajustbeapartfroma"limit",purposeisforthesakeofbetterlytheassurancespraythestrengthofwaterwithsprayaqueousandevenandopeningoodtime.1.1Theprincipleandrequestofarrangeofthesprinklerhead(1)Satisfythefunctionareainsidespraythestrengthofwater,spraytheaqueousandevenandsprayaheadopenningingoodtime;(spraytheheadsufferthehottermwiththeopentime)(2)Sprayaninspraywaterradiusvividarrange,theblankthatdonotappearanddidnotisoverlaid,alsodonotappeartheexcessiveimportanceoverlaythearea;(3)Guaranteetospraywetwallrootandcertainwallinthescopes;(4)Spraytheashouldn"taffecteachother;103 内蒙古科技大学设计说明书(5)Accordingtonormwithhandlesphysicallythestumblingblockcover,andpositivemoderatewithrelatedprofession;(6)Attherequestofsatisfytheotherrelatednormtosprayanarrange;(7)Considerafirehoursmokefeatherflowtotheinfluencethatsprayanaction;(8)Thecombinationisactual,analyzingtherelatednormcompletely,eatingtoallowtoeatthedeepwordsinthenorm,synthesizingtheconsideration.1.2SpraytheradiusofwaterwithspraytheheadarrangeSprayingtheradiusofwaterisblankthatmainbasistospraysanarrange,itrepresentaneconomicnumber,whilesprayingaworknotunlikelytoappearinganddidingnotisoverlaid,alsodonotappeartheexcessiveimportanceoverlaythearea.Ithassomethingtodowithdangerousgradesprayingthestrengthofwater,sprayingacharacteristicwithworkingpressure.Itsprayintheengineeringdesigntheheadarrangetoseetoconstructtheflatsurface,withinthescopeofspraythewaterradius,canvividadoptionexactsquare,rectangleorevenformsquare.Sprayingtheradiusofwaterdiffersfromtosprayaheadcalculationradiuses,itiscomputingtheradiusofthefoundationislast,consideringtospraythestrengthofwater,spraythewaterevenandsprayasufferthehottermwithopeningoodtime,accordingtotheprovisionofthenormandthenthenumberthathavetoout.Seethetableinaspecificway1:Becausesprayingaheadarrangingandsufferingtheotherfactorinfluenceisbigger,inrealityusuallyappeartospraytheheadcan"tpressafixeddistancetoarrange,donotspeakthatsamebuildinginsidecan"tusuallypressananareaforbeingapartfromcloth,issamelayer,samelypreventingfirecenttoousuallysuch.Inaddition,conductandactionssoildevelopmentsaccount,differingfromtorepairthedesign,needingtorepairtoleavetwotimesenoughly,sprayanisapartfromthenotproperrulingaccordingtothenormofthebiggestdistancerequestestablishes,andinrealitydosotoalsoattainnoteasilythenormrequestofspraythestrengthofwaterwithspraytheaqueousandeven.Whiledesigningmustaccordingtoactualcircumstanceinengineering,pressdesigntomakeselectionofspraythestrengthofwaterandsprayaheaddischargecoefficient,workspressurecertain,combinetheconsiderationspraytheheadsuffersthehottermwiththeopentime,atsatisfythenormrequestofsprayastrengthtermnext,presstospraytheactualworkpressureofthehead,jointogetherthebuildingboxofftoisvividwithconstructionpillarnet103 内蒙古科技大学设计说明书toarrange.Inarrange,sprayabeapartfromandshouldn"tbeapredestination,shouldaccordingtothetermoftheplacepositiontosettle,theendpurposeguaranteestospraythestrengthofwaterstillwithspraytheaqueousandevenandopensingoodtime.2WaterpowercalculationThewaterpowercalculationwilldecidethewaterthatsystemdevotionextinguishfiremeasuresandmeasurestotheallotmentthatextinguishfirethewater,isanimportancetorelatetothesystemdependable,rationalitywitheconomicdesigncontents.Accordingto《Codeofdesignforsprinklersystems》tothewiththeanalysisbetweenrelateddataoflargequantityandsolidexampleinpartsofengineerings,feelthatthewaterpowercalculationshouldadopttherectanglearea-ordersthemethod,isalsoacertainandthemostdisadvantageousfunctionareafirstintookcareofposition(necessityhourcanfromwaterpowercalculationcertain)inthenet,theshapeofthefunctionareaproperlyforrectangle,onlyinthefunctionareaincludesofspraytheheadcomputeitsspraytheheadmeasures;Makeselectionthemostdisadvantageouscalculationrouteafter,theadoptionnodedischargemethodsprayeverythemostdisadvantageousfunctionareainsideofthepressurevalueflowtobegonebyonewith,beingtwobrancheshandovertoremit,accordingtototalconductandactionswholeadesignforautomaticallysprayingwaterextinguishingfiresystemdischargethatahavingsforofpressurebadlytohigherbranchesinpressuresproceedingdischargerevising,thenfunctionareainsidepassingbydischargerevisingaftersprayanadischarge,herelateronofthetubeadischargenolongerincreases,computingonlytolosealongthedistancetieawaterhead,hadingbeencalculatingtillthetubenetthepointofdeparture.Whentheactualafiretakeplace,isafiresourcetolighttoreporttheradiatedirectiongenerallyandalltheonallsidesextendingspread,butonlyhavetheaccidentalfireareaabovespraytheheadwouldopentospraythewater［3］.Thereforeadoptthefunctionareaprotectionmethodandsprayinfunctionareaonlyajustcomputetospraytheamountofwaterisreasonableof.Atthesametimebecauseofafirehourtheinfluencebetweenconvectionandbreeze,theshapeofthefunctionareatoreporttheismorereasonable,andrectangleareawhenthepipingwaterpowercomputesalsoisthemostdisadvantageous.Asaresultthiskindof"therectanglearea-ordersthemethod"matchthefirefieldisactual,scienceiscareful,and103 内蒙古科技大学设计说明书waitwithEuropeandAmericathecountryconnectthe,isingreasonableandsafe,isingalsoa《Codeofdesignforsprinklersystems》recommendthemethod.(1)Therectangleareareallysettles:Theshapeofthefunctionareaisproperforrectangle,itslongsiderunsparallelwithtogotogetherwiththewateratube,notsmallerfunctioninitslengthareasquarerootof1.2times,spraythenumberifhavethefractionandthenenterintegral.Whengotogetherwithanactuallengthfortakingcareofthesmallerthecalculationvaluethatsidegrow,thefunctionareawanttoexpandtoandshouldgotogetherwithpipelinetheclosebyatubeascendsofsprayhead.(2)Economiccurrentvelocitywithalittlebitthemostdisadvantageouswaterpressure①Economiccurrentvelocityin:Sprayautomaticallythewaterextinguishfirethesystemmostconstitutesthepartisasafetytogoestogetherwithpipelineway,butgoestogetherwiththepipelineatubepathtoreallysettles,notonlyaffecttowholesystembuildtheprice,butalsorelatetothesystemfirefight.Underthetermthatdischargeiscertain,thecurrentvelocityistheimportantparameterofthecertaintubepath.Adoptingtheeconomiccurrentvelocityiseconomiccurrentvelocityingeneraladoptionincurrentvelocitythatthefoundationmainfactorthatthewatersupplysystemdesign,produce,lifewatersupplypiping,tomaketheofthepipingsetuptheinvestmenttocanconsumetogetwithusuallysexualmovementtheexcellentturningmatch.Theso-calledandeconomiccurrentvelocityinvestsoncewiththerecurrentexpenditureitwithminimumhourofcurrentvelocityiseconomiccurrentvelocity,buthomologoustubepathnamelytakecareofthepathfortheeconomy.Sothechoicelosesthepipelinethatgotogetherwiththesizetakescareofthepathinvolvetheinvestmentwiththesizethatconsumetheelectricity,takingcareofthebiginpathsetuptheexpenseshigh,electricitychargeshoweverprovince,tubethepathissmallaninvestingtheprovince,butthewaterheadlosesbig,waterpumpthedistanceishigh,theelectricitychargesishigh.The《Codeofdesignforsprinklersystems》tocomputeinthepipingwaterpower9.2.1alsorule"economiccurrentvelocityinflat-outproperadoptioninwatercurrentinthepiping,necessityhourcanover5m/s,butshouldn"toverandabove10m/s.However,fromjustspraythewatersupplypipingatafirehourshorttimecirculates,differentfromproduce,lifewatersupplypipingalwaysacirculateappearance,socanincreasecurrentvelocity,letup103 内蒙古科技大学设计说明书totakecareofthesincelowinpathsetsuptheinvestment,thissimilarlyeconomic.Butatthesametimeiffromspraythesystemtubeinternalwatercurrentvelocityarequestforhigherly,waterheadlosingbiggerly,goingtogetherwithpipelineatubetubepathwouldusuallybeingpartialtosmallly,resultinginwhiledesigningthedischarge,sprayingatheactualprotectionareamaycannotsatisfythenormtheconcerningfunctionarea.Thistimethoughthefunctionareainsidespraysanaction,itsaveragespraysthestrengthofwatermatchesthenorm,swimstosprayupanddownheaddischargecontaindifferencebecausethepressureisdifferent,inaddition,issmallbecauseofthetubepath,tubethenetwaterheadlosesbig,firefightwaterpumpthedistanceishigh,sprayingtheheadspraysthewaterthepoletheasymmetry,itsawatermeasuresinevitableoverbig,willoveruseupthefirefightwaterearly.Asaresultlowervalueinproperadoptionincurrentvelocityinpiping,takecareofthehourinpathisparticularlypropertoadoptthelowvalue.Atthesametime,fromtheaboveanalysisinsidetoonotdifficultsee,the《Codeofdesignforsprinklersystems》shouldbeaneconomiccurrentvelocitythateconomic,rationality,dependableunifywithsafetysexually,notcanoftenmeaning(butinvolveallandnotinitsrulinganditselucidations!).Combinationtheengineeringananalysisisrelevantthemanualintroduceswithculturalheritagethe［3-6］,gotogetherwiththewaterfuckthetubewithgotogetherwithatubedesigncurrentvelocitygeneralnotproperover3.5ms/s,incommonuse1.8-2.8ms/s.Thiskindofwayofdoingcanthansatisfygoodlythe《Codeofdesignforsprinklersystems》table5.0.1,table5.0.5and9.1.4ofrelevantfunctionsareawithprovisionthatspraythestrengthofwater,andgotogetherwiththepipelinenetwaterathedistanceofforlosingsmallerly,firefightwaterpumpsmaller,sprayanawaterasymmetryissmaller,thefirefightamountofwatercangetthereasonableusage,isacomparisonsafety,economy,②Reasonable.AlittlebitthemostdisadvantageouswaterpressureinAlittlebitthemostdisadvantageouswaterpressureisgeneralfor0.1MPa,leastshouldn"tsmaller0.05MPa.Pasteverybody"shabitthinksathe0.05MPaaretoaimattheroofwatertankhighdegreetheusuallyhardsatisfyingmostthedisadvantagespraysapressurevaluebutputforwardof,whenthefirefightpump,increasestopressthefacilitiesdistancecalculation,nonexistentthisproblem,havetotakea0.1MPas,butinrealitythecircumstanceisreallynotso,evencansaythatsprayautomaticallyforthesomecategorytypethewaterextinguishfirethesystem,103 内蒙古科技大学设计说明书pressingcurrentnorm,shouldingtakegenerally0.05MPas,ratherthan0.1MPas.Everybodyknows,sprayingbecauseoftheundergroundgarageanarrange,ontoingpressthe《Codeofdesignforsprinklersystems》theinsidethedangerousⅡclass,twoisshouldintheparkinglotaboveestablish,threeistoislimitedbyconstructionpillarnettocoverwithotheranditsprocessedinfluence,makeitssprayageneralarrangethan,thistimeandcomputebyonemore,onisingtodesignthedischargebepartialtobig,canamounttoa40Ls/s(donotincludetheprotectioncooloffthewateractusesthewatermeasures),twoistolostbig,waterpumpdistanceoverbig,homologouswatertankhighdegreetoomorebig.Forthisreasonindividualthinksforisthistypeoftospraysuchastheundergroundgarageahavetoarrangeimpactedsystemorsituations,propertakearequestfor,anddoinglikethiscanbettercontentedandcurrentnorm.(3)DecompressionanddecompressionmeasureThe《Codeofdesignforsprinklersystems》the8.0.5regulationrulessettle"the……goestogetherwiththepipelineapressureforarranging,shouldmakinggoingtogetherwithpipelineentrancebalanced.Dangerousclassinlightanddangerousclass,insideplaceapressureforeachlygoingtogetherwithpipelineentranceallnotproperandoverandabove0.4MPaandsprayautomaticallythewaterextinguishfirethesysteminside,exsitsnotonlylowlayerpipingsysteminsidewaterpressureunbalance,evenintogetherlayer,betoprotecttheareabigger,becausethedesignisamethodtopressthemostdisadvantageousworkareatocompute,togetherlayerinsidebeneficialworkareainsidesprayaheadthewaterpressurealsohasthesurplus,sohabitistoconjunctionbeneficialworkareagotogetherwiththepipelineorgotogetherwithwaterfucktubegivethedecompression,decompressionandcanadopttoestablishdecompressionvalve,decompressionboreplank,reduceexpensesthetubeandcontractthebeneficialworkthetubepaththatgotogetherwiththewateratubetheetc.methodtheincrementalongtheroadthewateramemberlosestoattainthedecompressionpurpose.Consultculturalheritage:1.GB50084-2001spraysautomaticallythewaterputsoutthefiresystemdesignnorm［S］.Beijing:PlaninChinapublishinghouse,2001.2.《GB-97vaporgarage,fixthegarage,parkinglotdesignpreventsfirenorm》103 内蒙古科技大学设计说明书［S］.Beijing:PlaninChinapublishinghouse,1998.3.HaishengNie,WenyuanJiang,atigercityetc.waterindustrydesignmanual-thebuildingdrainsthe［M］withthesmallareawatersupply.Beijing:BuildinginChinaindustrypublishinghouse,2000.12.4.WenbingLiu,WentianZhao,YulinSun,theetc.watersupplydrainsthefastdesigninengineeringmanual-buildingthewatersupplydrainengineering［M］.Beijing:BuildinginChinaindustrypublishinghouse,1998.6.5.Chentheshowlivingsthecopychief,thewatersupplydrainstodesignthemanual-thebuildingwatersupplydrain(thesecondversion)the［M］.Beijing:BuildinginChinaindustrypublishinghouse,2001.5.6.FangxiaoChen,highbuildingswatersupplydrainstodesignthemanual［M］.Changsha:ThesciencetechniquepublishinghouseofHunan,2001.5.7.ZhenyinLiu,WenhuaFu,GuozhuZhang,etc..Thepublicbuildingwatersupplydrainstodesignthetechniquemeasure［M］.Beijing:BuildinginChinaindustrypublishinghouse,1997.9.8.《GB50045-95shighpublicbuildingdesignsespreventsfirenorm》(2001version)［S］.Beijing:PlaninChinapublishinghouse,2001.9.YishenHe,thenationalnorm《spraysautomaticallythewaterextinguishesfirethesystemdesignnorm》revisesthecircumstancebriefintroduction［A］,Baoding:Thewaterfirefightcentmeetingfirstbatchannualconventionthesisgathers,2000.5.10.GBJ16-87《thebuildingdesignofpreventsfirenorm》(2001version)［S］.Bejing:PlaninChinapublishinghouse,2001.11.ChunleiWang,afewproblemsofthefirefightwaterpumpcoalescencemachinedesigninside［J］,theChinesewatersupplydrains,2000,16(12):43-44.103 内蒙古科技大学设计说明书参考文献1.建筑给水排水工程》马金；清华大学出版社2.建筑给水排水工程设计实例》.刘振印；中国建筑工业出版社3.高层建筑给水排水工程》.钱维生；同济大学出版社4.高层建筑生活给水系统给水方式的选择》.魏福森；给排水在线(www.gpszx.com)5.住宅建筑排水系统设计》.赵锂；给排水在线(www.gpszx.com)6.全国民用建筑工程设计技术措施》.中国建筑标准设计研究院；建设部工程质量安全监督与行业发展司7.给水排水管道工程施工及验收规范实施手册》.许其昌；中国建筑工业出版8.层建筑管网集中试压工艺、给水排水　　2000年26卷第7期、邓文华　邓晓岚9.浅谈自动喷水灭火系统喷头的选择和应用》.蔡勇、黄晓家；给排水在线(www.gpszx.com)10.自动喷水灭火系统设计中的水利计算》.王新发；给排水在线11.高层建筑减压阀给水系统维护管理经验概述、王光裕；给水排水2000年26卷第2期12.《谈现代住宅给排水设计理论》.洪涛；给排水在线(www.gpszx.com).13.给水排水设计手册(1、2、8、9、10、11)[M].北京：中国建筑工业出版社14.ProjiectmeasuresduringtheConstructionPeriod,http://www.epd.gov.hk15.（上海银桥大厦自动喷淋系统的改进）ImprovementofAutomaticSprinklingSystenmofYinqiaoBuildingfeilei:shanghaitintaireal-estateco.ltd16.WaterSupplyandDemandImbalanceSharpensinChina、china.org.cn(2003-09-26)网址：1．http://www.google.com.2.http://www.baidu.com3.ttp://www.yahoo.com.4.ttp://www.sohu.com.5.http://e.pku.edu.cn.103 内蒙古科技大学设计说明书附录附录A毕业设计中期报告专业给水排水工程学生姓名王会超指导教师肖作义崔威设计题目九星综合楼做了哪些工作？锻炼了什么能力？已做的工作：1、①总平面图的布置，②各平面图管网系统图的布置；2、确定了处理方案；3、确定了消防、自喷、雨水等系统；4、水压、水量加压设备选择；5、各管段的管径计算情况；6、新规范应用情况；7、有哪些创新技术的应用（新管材）；8、说明书已转成电子版，已完成的给水、排水、雨水计算部分也已转为电子版；9、已将详图、大样图完成，并已转为CAD电子版；锻炼的能力：1、查阅资料、规范手册的能力，尤其应用新规范的能力；2、综合应用知识和理论联系实际的能力；3、与导师合作探索问题解决新技术、新材料应用的能力；4、系统的合理规划和运行设计能力；5、系统的合理规划。以后有哪些任务（设计要说明计算内容和花费时间及图纸内容）？实现的设想与安排？以后的任务：1、设备的选择与验证；2、与新规范、设备选用相充一，完善与补充说明书；3、水压、水头、水量的合理性、科学性；4、室内外接口与标高的设计、验证（增加%5-%10）；5、管径接口施工安装与技术问题；6、整理说明书、设计计算书、概预算书、提交设计成果；设想与安排：1、管道布置应用与实际紧密结合；2、进一步到社会当中，验证并修改设计、补充完善其科学性、合理性、使用性；3、新材料、新技术的应用要结合市场的实际、继续作调研，分析总结其优缺点；4、提交初步成果后请有关工程导师提出问题与建议；5、提交预答辩材料，为答辩作准备，做好答辩争优，或优秀设计申报工作103 内蒙古科技大学设计说明书存在的具体问题（如计算量和图纸量够不够、资料是否缺乏等？）各系统立管需进一步优化，与整体可能存在问题，工程参数需进一步验证。总之，计算书与图纸量都达到设计的要求，任务书明确，资料充足，查阅文献较多，导师辅导及时，在设计存在的问题上通过导师、设计院和工程导师达到及时指导，有能使设计进一步合理性、科学化，使设计任务收到圆满的效果，提交比较好的成果。本学期内设计期间参加的活动讲座《包头水资源的利用和开发》讲座人：肖作义职称：副教授讲座《在设计和施工中经常存在的问题》讲座人：王工程师　单位：　　　　　　　　　　　包钢设计院　指导老师的指导情况指导老师：肖作义　职称：副教授在设计中，肖老师认真的指导我们，经常深入宿舍指导我们的设计，与我们进行谈心，不但学习了知识，还学到了很多课外的知识。工程导师：崔威职位：包钢设计院给排水科科长崔科长很支持我的设计工作，指导很认真，给我解决了很多的问题。，备注：本表由学生填写，待正式论文完成后装订到任务书的后面，与毕业论文一同上交。103 内蒙古科技大学设计说明书附录B：水利计算程序103 内蒙古科技大学设计说明书附录C：卫生器具的给水额定流量、当量、连接管公称管径和最低工作压力序号给水配件名称额定流量（L/s）当量连接管公称管径(mm)最低工作压力(MPa)1洗涤盆、拖布盆、盥洗槽单阀水嘴单阀水嘴混合水嘴 0.15～0.200.30～0.400.15～0.20(0.14) 0.75～1.001.50～2.000.75～1.00(0.70) 152015 0.0502洗脸盆单阀水嘴混合水嘴 0.150.15(0.10) 0.750.75(0.50) 1515 0.0503洗手盆感应水嘴混合水嘴 0.100.15(0.10) 0.500.75(0.50) 1515 0.0504浴盆单阀水嘴混合水嘴(含带淋浴转换器) 0.200.24(0.20) 1.001.20(1.00) 1515 0.0500.050～0.0705淋浴器 混合阀 0.15（0.10） 0.75(0.50) 15 0.050～0.1006大便器 冲洗水箱浮球阀 延时自闭式冲洗阀 0.101.20 0.506.00 1525 0.0200.100～0.1507小便器    103 内蒙古科技大学设计说明书手动或自动自闭式冲洗阀自动冲洗水箱进水阀0.100.100.500.5015150.0500.0208小便槽穿孔冲洗管(每m长)0.050.2515～200.0159净身盆冲洗水嘴0.10(0.07)0.50(0.35)150.05010医院倒便器0.201.00150.05011实验室化验水嘴(鹅颈)单联双联三联 0.070.150.20 0.350.751.00 151515 0.0200.0200.02012饮水器喷嘴0.050.25150.05013洒水栓0.400.702.003.5020250.050～0.1000.050～0.10014室内地面冲洗水嘴0.201.00150.05015家用洗衣机水嘴0.201.00150.050注：1 表中括弧内的数值系在有热水供应时，单独计算冷水或热水时使用。2 当浴盆上附设淋浴器时，或混合水嘴有淋浴器转换开关时，其额定流量和当量只计水嘴，不计淋浴器。但水压应按淋浴器计。103 内蒙古科技大学设计说明书附录D：卫生器具排水的流量、当量和排水管的管径序号卫生器具名称排水流量（L/s）当量排水管管径（mm）12  345678     910  11  12 13141516洗涤盆、污水盆（池）餐厅、厨房洗菜盆（池）单格洗涤盆（池）双格洗涤盆（池）盥洗槽（每个水嘴）洗手盆洗脸盆浴盆淋浴器大便器高水箱低水箱冲落式虹吸式、喷射虹吸式自闭式冲洗阀医用倒便器小便器自闭式冲洗阀感应式冲洗阀大便槽≤4个蹲位>4个蹲位小便槽（每米长）自动冲洗水箱化验盆（无塞）净身器饮水器家用洗衣机0.33 0.671.000.330.100.251.000.15 1.50 1.502.001.501.50 0.100.10 2.503.00 0.170.200.100.050.501.00 2.003.001.000.300.753.000.45 4.50 4.506.004.504.50 0.300.30 7.509.00 0.500.600.300.151.5050 505050～7532～5032～505050 100 100100100100 40～5040～50 100150 —40～5040～5025～5050103 内蒙古科技大学设计说明书结束语近三个月的毕业设计即将结束，在这段时间里，通过老师的悉心指导和同学们的热心帮助，我顺利的完成了本次毕业设计。在设计过程中，我本着设计从优的原则，严格要求自己，按时出勤，遵守纪律，认真执行老师的进度要求。通过这次设计，使我得到了一次综合训练，我们把以前学到的分散、零乱的知识，进一步加强与巩固，并使之系统化，理论和实际相结合，加深了我们对建筑给排水的整体性理解和认识。使我在查阅文献、编写计算书和说明书、计算机绘图等各方面的技能也得到了相应的提高。这次设计让我认识到房屋建筑工程中的给水排水工程，事关人们的生产、生活和生命财产的安全，其设计的好坏将影响建筑的功能及其安全性，千万不能大意马虎。特别重要的是通过此次设计，锻炼了我发现问题、分析问题、解决问题的能力，尤其是独立处理问题的能力，使我获得了宝贵的设计经验。当然，由于水平有限，在设计中难免出现差错，敬请各位老师和同学的谅解。我在收获同时也认识到自身的很多不足，还深刻感受到了理论与实践之间存在的差距。在今后的学习和工作中，我会加强学习，弥补自己的不足，使设计更加完善、科学、合理。此次设计是在老师及同学的帮助下才得以完成的，设计中凝聚了老师及同学辛勤的汗水，特别是肖老师，无论时间多紧、课程多忙，无论刮风下雨他都坚持来到我们宿舍给我们辅导，他严谨的教学态度和认真的工作作风是我们学习的榜样，在此我向肖老师道一声：“老师，您辛苦了！”同时也要感谢学校给予了我们这次设计的机会，感谢各位领导、专家和老师的教导。103 内蒙古科技大学设计说明书'
