食品厂污水处理方案 14页

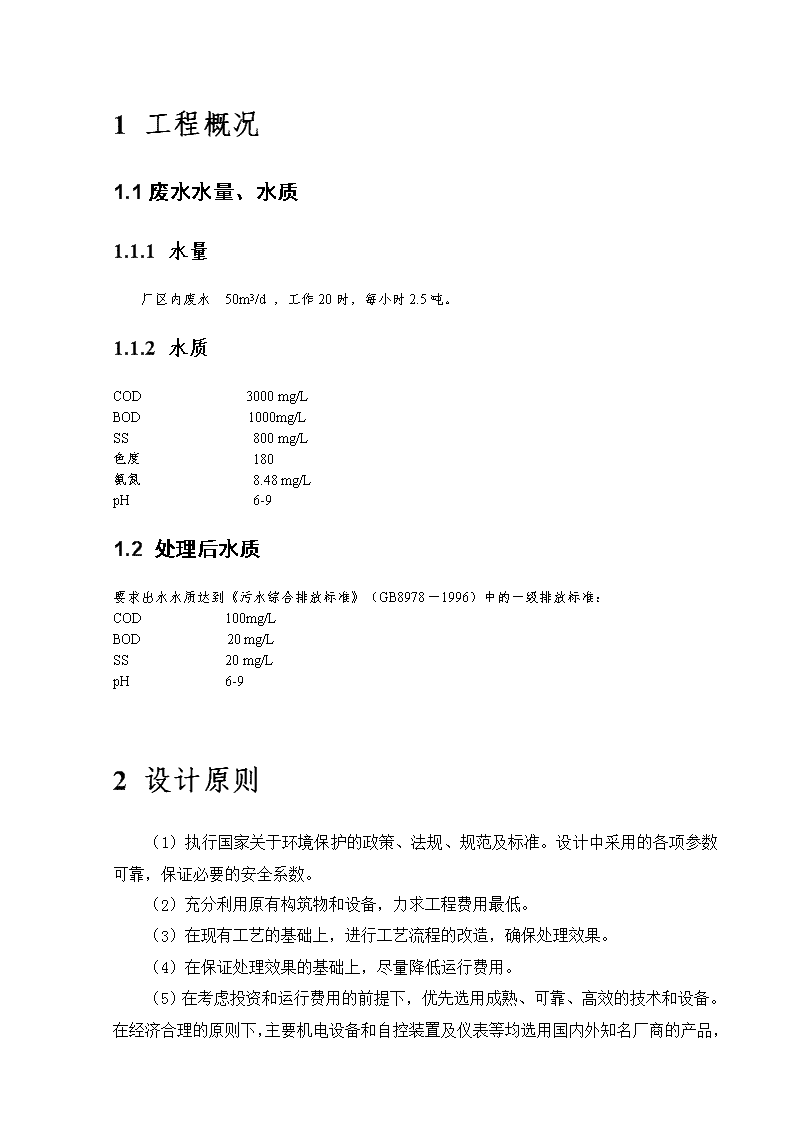

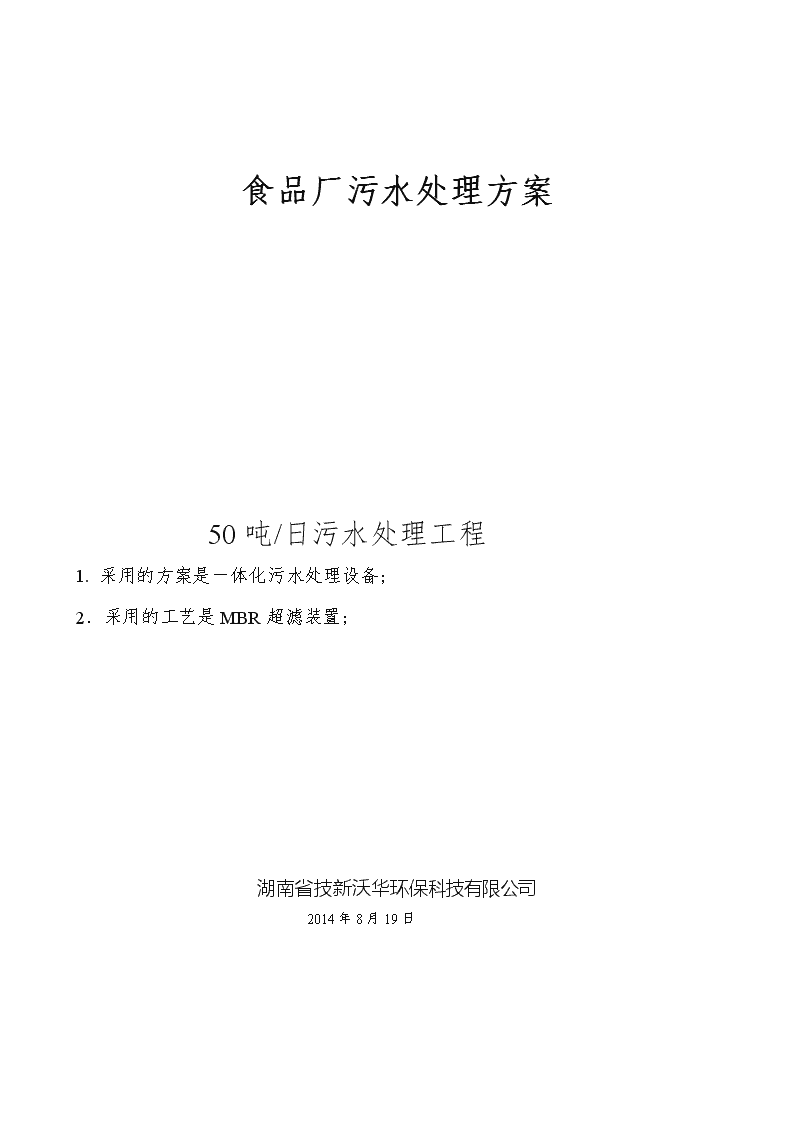

食品厂污水处理方案50吨/日污水处理工程1.采用的方案是一体化污水处理设备；2．采用的工艺是MBR超滤装置；湖南省技新沃华环保科技有限公司2014年8月19日\n目录1工程概况-3-1.1废水水量、水质-3-1.1.1水量-3-1.1.2水质-3-1.2处理后水质-3-2设计原则-3-3设计依据-4-4工艺流程-5-5工艺流程的说明-5-6.构筑物参数-5-6.1格油池-5-6.2调节池-6-6.3一体化污水处理设备-6-6.4污泥池-6-6.5鼓风机-6-7投资估算-7-7.1土建部分-7-7.2设备、材料部分-7-7.3其它费用-8-8运行成本估算-8-9工程预计周期-8-10工程承诺-8-11.工程提供的设备图片：-9-11.1一体化污水处理设备-9-11.2一体化全自动触摸屏PLC控制系统-9-11.3设备图纸-10-\n1工程概况1.1废水水量、水质1.1.1水量厂区内废水50m3/d，工作20时，每小时2.5吨。1.1.2水质COD3000mg/LBOD1000mg/LSS800mg/L色度180氨氮8.48mg/LpH6-91.2处理后水质要求出水水质达到《污水综合排放标准》（GB8978－1996）中的一级排放标准：COD100mg/LBOD20mg/LSS20mg/LpH6-92设计原则（1）执行国家关于环境保护的政策、法规、规范及标准。设计中采用的各项参数可靠，保证必要的安全系数。（2）充分利用原有构筑物和设备，力求工程费用最低。（3）在现有工艺的基础上，进行工艺流程的改造，确保处理效果。（4）在保证处理效果的基础上，尽量降低运行费用。\n（5）在考虑投资和运行费用的前提下，优先选用成熟、可靠、高效的技术和设备。在经济合理的原则下，主要机电设备和自控装置及仪表等均选用国内外知名厂商的产品，确保安全可靠。（6）优化配置设备数量，提高设备安全可靠性，减少设备闲置，降低总投资。（7）构筑物设计及设备选型充分考虑到在生产运行中具有较大的灵活性，适应性和耐冲击负荷能力。（8）采用先进、可靠的自动化控制技术，提高处理工程的管理水平，保证处理工艺运行的最佳状态。3设计依据（1）《污水综合排放标准》(GB8978-1996)（2）《给水排水工程构筑物结构设计规范》(GB50069-2002)（3）《室外排水设计规范》(GBJ14-87)（4）《建筑给水排水设计规范》(GBJ15-88)（5）《工业建筑防腐蚀设计规范》(GB50046-95)罗茨风机4工艺流程曝气调节池一体化净水设备进水隔油池调节池接触氧化池MBR氧化池清水池一级氧化二级氧化三级氧化池\n污泥池超越或检修上清液回流5工艺流程的说明（1）由于废水含有大量悬浮物，首先经格栅拦截部分悬浮物后，进入新建的集水池。格栅采用粗、细2道。（2）集水池内设潜水泵2台，液位控制水泵的开停。（3）采用一体化污水处理方案。（4）增加气浮装置。6.构筑物参数6.1格油池增设不锈钢格栅2道粗格栅10mm细格栅5mm6.2调节池平面尺寸：2000x3000x3000mm有效水深2.50米增加潜水泵2台，水位控制开停.型号：QW3-10-0.375流量：3m3/h扬程：10m功率：0.375kW数量：2台（一用一备）\n6.3一体化污水处理设备8米x2米x2.2米6.4污泥池数量：1座土建由甲方建设1.5米x2.0米x2.0米6.5鼓风机风量：2.23m3/min风压：2.0数量：2台（1用1备）功率：1.5kW7投资估算7.1土建部分由甲方建设：（采用砖混）调节池1个2.0米x3.0米x3.0米淤泥池1个1.5米x2.0米x2.0米设备基础：8.0米x2.5米x0.1米7.2设备、材料部分序号名称规格单位数量单价总价（万元）备注1不锈钢格栅5mm套20.20.42污水提升泵QW5-10-0.375台20.250.503曝气装置套10.30.34淤泥泵QW5-10-0.375台10.200.40\n5管道、阀门、配件南亚批1批0.206一体化触摸屏智能控制系统和配电柜西门子PLC-200台11.501.507电缆、线槽、管金杯配套批10.400.408一体化污水处理配套台13.503.5092.5T/hMBR超滤膜组配套套11.501.5010罗茨鼓风机GRB-50台20.501.0011隔油池5吨/h不锈钢台11.101.10合计10.80设备材料费10.80万元7.3其它费用环保检测验收由甲方按实支付。8运行成本估算处理成本:2.40元/m39工程预计周期工程设计1个月10工程承诺（1）竣工资料完整，原始资料、说明书、样本、材质单齐全；（2）提供《操作使用说明书》；（3）负责操作人员的培训；（4）负责协调甲方进行环保验收；（5）施工期间专人负责现场安全，购置专门保险、自负安全责任；\n（6）工程完工后质保期限1年，长期提供技术服务。业绩：1.长沙好韵味食品厂；2.长沙红帆食品厂；3.湘潭鸿益食品厂；11.工程提供的设备图片：11.1一体化污水处理设备材质：PP（全塑）无须油漆防腐，使用寿命50年。11.2一体化全自动触摸屏PLC控制系统\n一体化全触摸屏PLC控制系统为您的污水处理减少人工；确保设备运行可靠。11.3设备图纸11.3.1隔油池图纸\n11.3.2MBR生物膜反应池 MBR膜生物反应器 碧诺MBR膜生物反应器（MembraneBioreactor，MBR）将膜分离技术与生物处理技术、智能化控制技术有机结合起来的一体化成套污水处理设备，克服了传统污水处理工艺的流程冗长，占地面积大，操作管理复杂等缺点，具有结构紧凑，外观美观，占地面积小，运行费用低，稳定可靠，自动化程度高，维护操作方便等优点。特别是出水水质好，优于中水水质标准。  与传统活性污泥法比较 微生物浓度可增加2-4倍，生化效率提高20%-40%水力停留时间短，污泥（有机大分子胶粒）停留时间长可省去二沉池\n操作简便可操控平板膜使用寿命可达3年以上  设备简介 构造简单、安装维护方便、可在线清洗、适用多种水质  处理效果* 对应多种水质，包括各种工业废水和生活污水，出水水质优于国家一级A标准项目单位原水出水COD㎎／ｌ＜800＜50BOD5㎎／ｌ＜300＜5SS㎎／ｌ＜100＜1\nNH3-N㎎／ｌ＜50＜5*根据原水不同，出水水质会有变化  MBR膜元件生产车间及售后服务                 完善的售后服务1.通过情况分析故障为客户量身服务2.\n故障原因及时处理3.回访客户使用情况11.3.2MBR生物膜反应池罗茨风机曝气调节池一体化净水设备进水隔油池调节池接触氧化池MBR氧化池清水池一级氧化二级氧化三级氧化池污泥池上清液回流超越或检修11.3.3一体化MBR污水处理设备基础水泥地面找平厚度100mm25008200\n11.3.4一体化MBR污水处理设备平面图2500200025001000接触氧化池1号接触氧化池2号MBR超滤膜清水池处理池2000检测口检测口检测口检测口8000
