郫县水务局水处理厂设备更新采购项目 6页

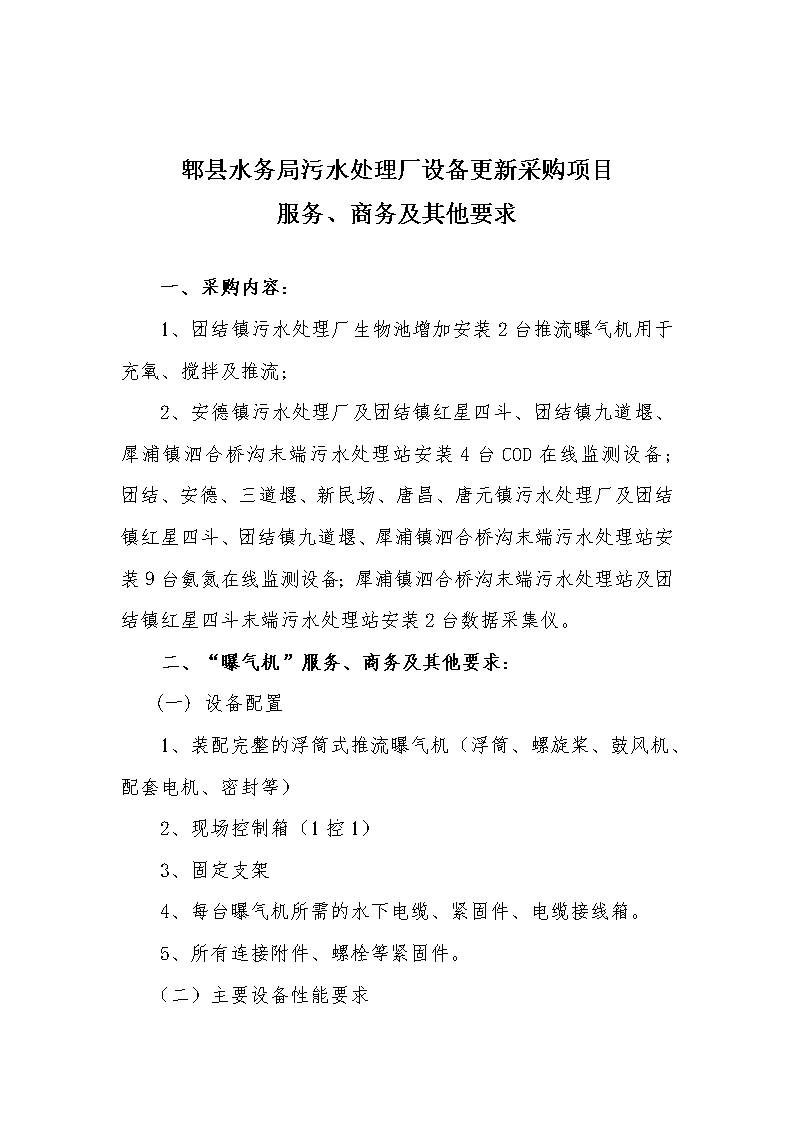

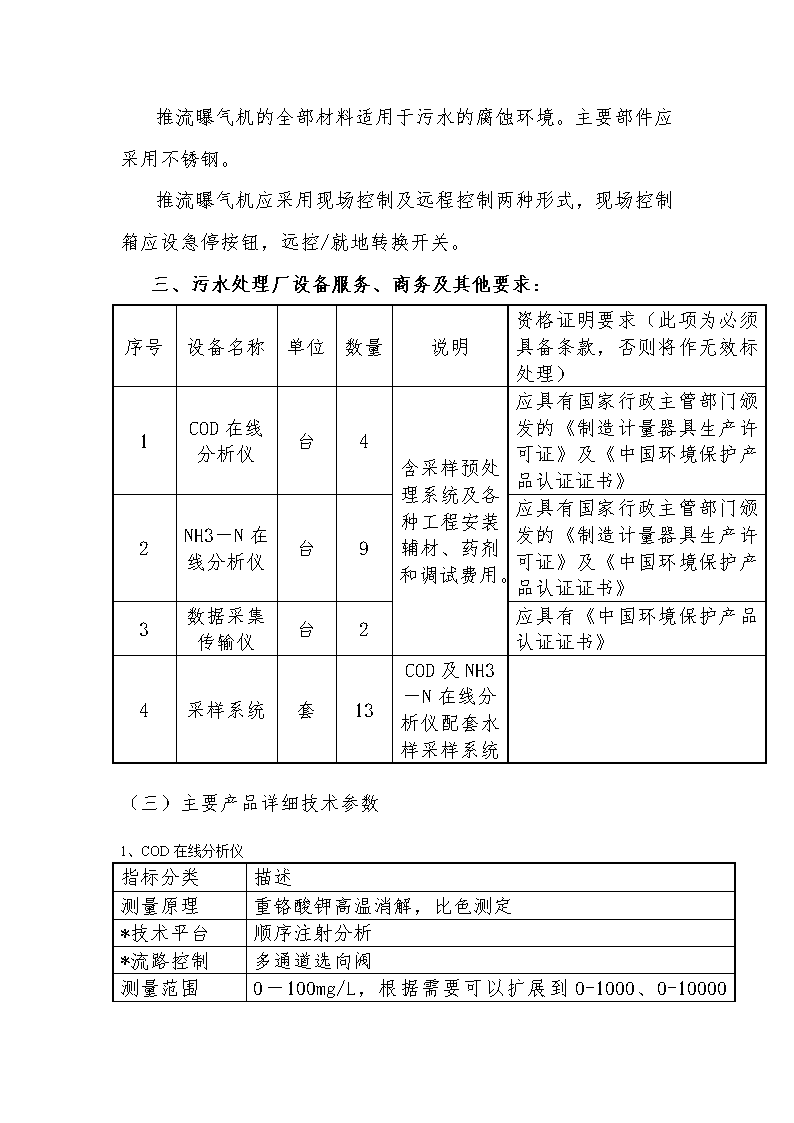

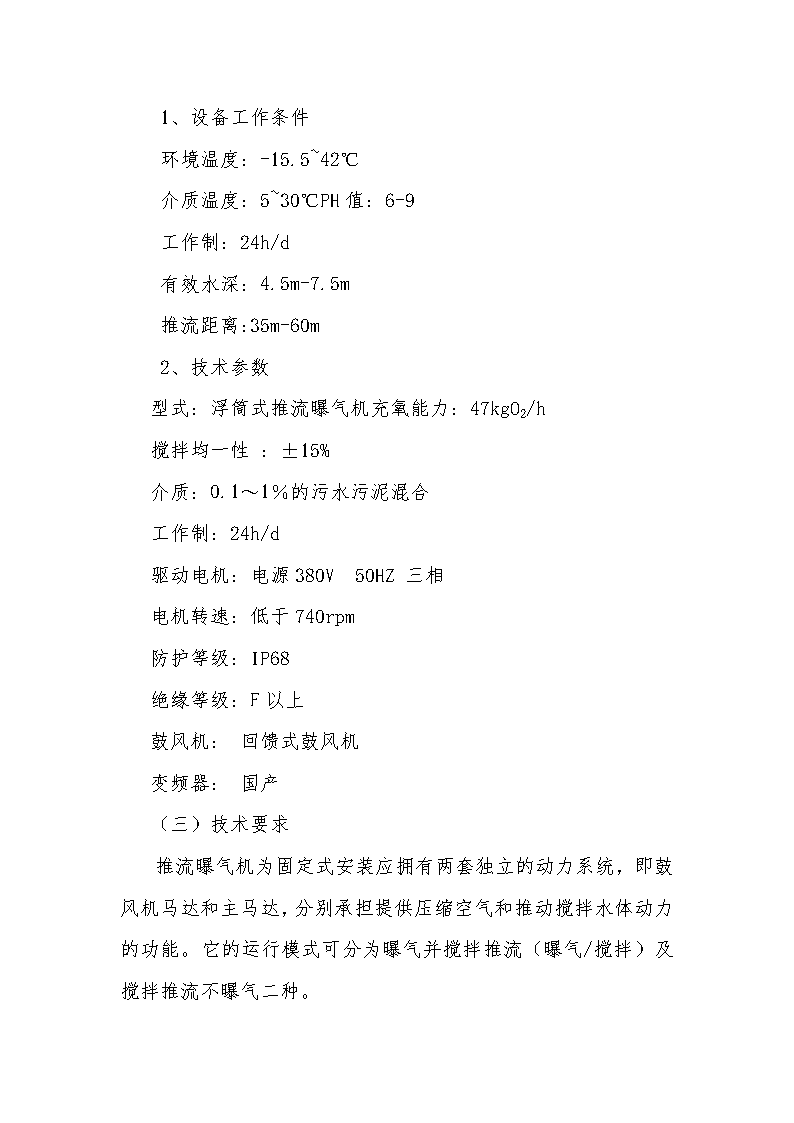

郫县水务局污水处理厂设备更新采购项目服务、商务及其他要求一、采购内容：1、团结镇污水处理厂生物池增加安装2台推流曝气机用于充氧、搅拌及推流；2、安德镇污水处理厂及团结镇红星四斗、团结镇九道堰、犀浦镇泗合桥沟末端污水处理站安装4台COD在线监测设备;团结、安德、三道堰、新民场、唐昌、唐元镇污水处理厂及团结镇红星四斗、团结镇九道堰、犀浦镇泗合桥沟末端污水处理站安装9台氨氮在线监测设备；犀浦镇泗合桥沟末端污水处理站及团结镇红星四斗末端污水处理站安装2台数据采集仪。二、“曝气机”服务、商务及其他要求：(一)设备配置1、装配完整的浮筒式推流曝气机（浮筒、螺旋桨、鼓风机、配套电机、密封等）2、现场控制箱（1控1）3、固定支架4、每台曝气机所需的水下电缆、紧固件、电缆接线箱。5、所有连接附件、螺栓等紧固件。（二）主要设备性能要求\n1、设备工作条件环境温度：-15.5~42℃介质温度：5~30℃PH值：6-9工作制：24h/d有效水深：4.5m-7.5m推流距离:35m-60m2、技术参数型式：浮筒式推流曝气机充氧能力：47kgO2/h搅拌均一性：±15%介质：0.1～1％的污水污泥混合工作制：24h/d驱动电机：电源380V 50HZ三相电机转速:低于740rpm防护等级：IP68绝缘等级：F以上鼓风机：回馈式鼓风机变频器：国产（三）技术要求推流曝气机为固定式安装应拥有两套独立的动力系统，即鼓风机马达和主马达，分别承担提供压缩空气和推动搅拌水体动力的功能。它的运行模式可分为曝气并搅拌推流（曝气/搅拌）及搅拌推流不曝气二种。\n推流曝气机的全部材料适用于污水的腐蚀环境。主要部件应采用不锈钢。推流曝气机应采用现场控制及远程控制两种形式，现场控制箱应设急停按钮，远控/就地转换开关。三、污水处理厂设备服务、商务及其他要求：序号设备名称单位数量说明资格证明要求（此项为必须具备条款，否则将作无效标处理）1COD在线分析仪台4含采样预处理系统及各种工程安装辅材、药剂和调试费用。应具有国家行政主管部门颁发的《制造计量器具生产许可证》及《中国环境保护产品认证证书》2NH3－N在线分析仪台9应具有国家行政主管部门颁发的《制造计量器具生产许可证》及《中国环境保护产品认证证书》3数据采集传输仪台2应具有《中国环境保护产品认证证书》4采样系统套13COD及NH3－N在线分析仪配套水样采样系统（三）主要产品详细技术参数1、COD在线分析仪指标分类描述测量原理重铬酸钾高温消解，比色测定*技术平台顺序注射分析*流路控制多通道选向阀测量范围0－100mg/L，根据需要可以扩展到0-1000、0-10000\nmg/L邻苯二甲酸氢钾实验5％*重复性≤3％*零点漂移±3％F·S*量程漂移±5％F·S*分辨率＜1mg/L*测量周期≤20min工作电源电压220VAC±10﹪；频率50Hz±5％；功率小于100W；*数据存储实现不小于10个月的测量数据存储报警系统设备故障、超标报警、缺试剂报警数字信号RS485/RS232模拟信号1路4—20mA输入，2路4—20mA输出；环境温度要求5℃～45℃报警保护自动漏液报警；过压、过温保护；具有自动直风速冷装置。功能每个分析周期自动清洗；可远程控制校零；具有试剂瓶内试剂剩余量报警提示和故障保护功能。2、氨氮在线分析仪指标分类描述测量原理纳氏试剂比色法*技术平台顺序注射分析*流路控制多通道选向阀测量范围0-5mg/L、根据需要可以扩展到0-50、0-300mg/L，*重现性3％F.S*零点漂移±3％F.S/周*量程漂移±3％F.S/周*分辨率0.02mg/L*最低检出限0.05mg/L*测量周期最快8min以内\n直线性±0.2％工作电源工作电压为单相（220±20）V，频率为（50±1）Hz；*数据存储实现不小于10个月的测量数据存储数字信号RS485/RS232模拟信号4－20mA输出；报警系统设备故障、超标报警、缺试剂报警环境温度要求5℃～45℃3、数据采集仪指标分类描述CPU芯片主频：200MHz:存储器：128M,可选外部存储：SD卡及USB存储设备；操作系统：内置Linux操作系统仪表接口模拟量输入AI：12路，精度12位A/D,0～20mA/4～20mA或0～5V;开关量输入DI:12路，光电隔离，直流12～48V开关量输出DO：4路，250V/3A交流直流可选数字量：2路RS232，1路RS485显示单元3.5寸TFT液晶屏通讯方式以太网：2个（10M/100M），双通道冗余备份；GPRS/CDMA:可选GPRS/CDMA方式，可多中心传送二次开发接口USB接口：2个（1个USBHost、1个USBDevice）,可实现本地程序；以太网接口：设置，通讯精度≤0.5％*电磁兼容满足IEC三级标准（需提供相关部门检验证书）电源220VAC±15％50HZ±5％后备电池12V＞=2A（可选）功耗＜50W安装结构壁挂式，可选其它方式三防设计防水、防尘、防破坏\n通讯协议HJ/T212－2005污染源在线自动监测（监控）系统数据传输标准。相对温度20％～90％环境温度－10℃～＋50℃天线外置，全天候，自带吸盘4、采样及预处理系统指标分类描述采样泵流量不小于50L/min,不大于200L/min电源(220±10)V，（50±0.5）Hz，0.37kW控制系统PLC控制，自动、手动两种模式*过滤三级过滤，一级过滤精度达0.1mm，系统具有自清洁过滤功能采样流量≤3m3/h采水水泵扬程20m，潜水泵或自吸泵进水管DN15，硬质PVC或PPR等管材出水管DN25，硬质PVC或PPR等管材溢流管DN15，硬质PVC或PPR等管材超标留样具有自动超标留样功能。环境温度0-45℃环境湿度(10-90)%RH四、设备最高限价（包含安装费、运输费及税费等）曝气机:17.5万元/台氨氮在线分析仪：单价14.5万元/台COD在线分析仪：单价14万元/台数据采集仪：单价1.5万元/台
