团岛污水处理厂参观实习 8页

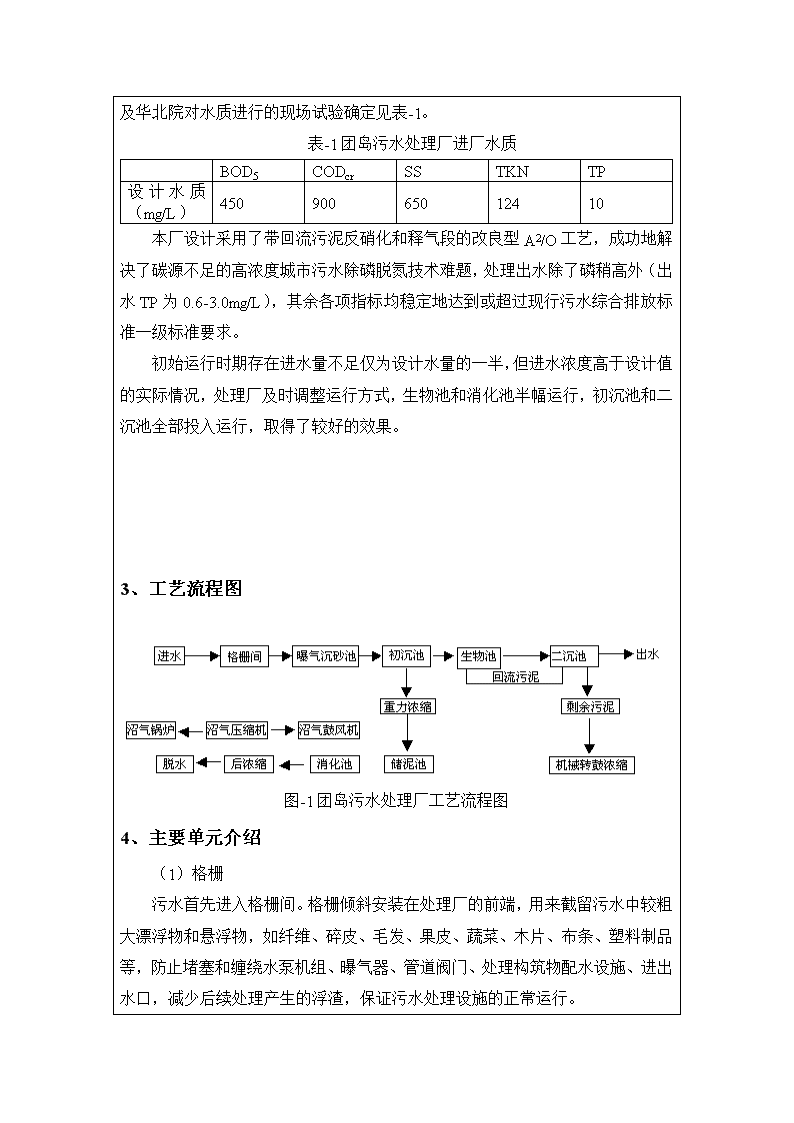

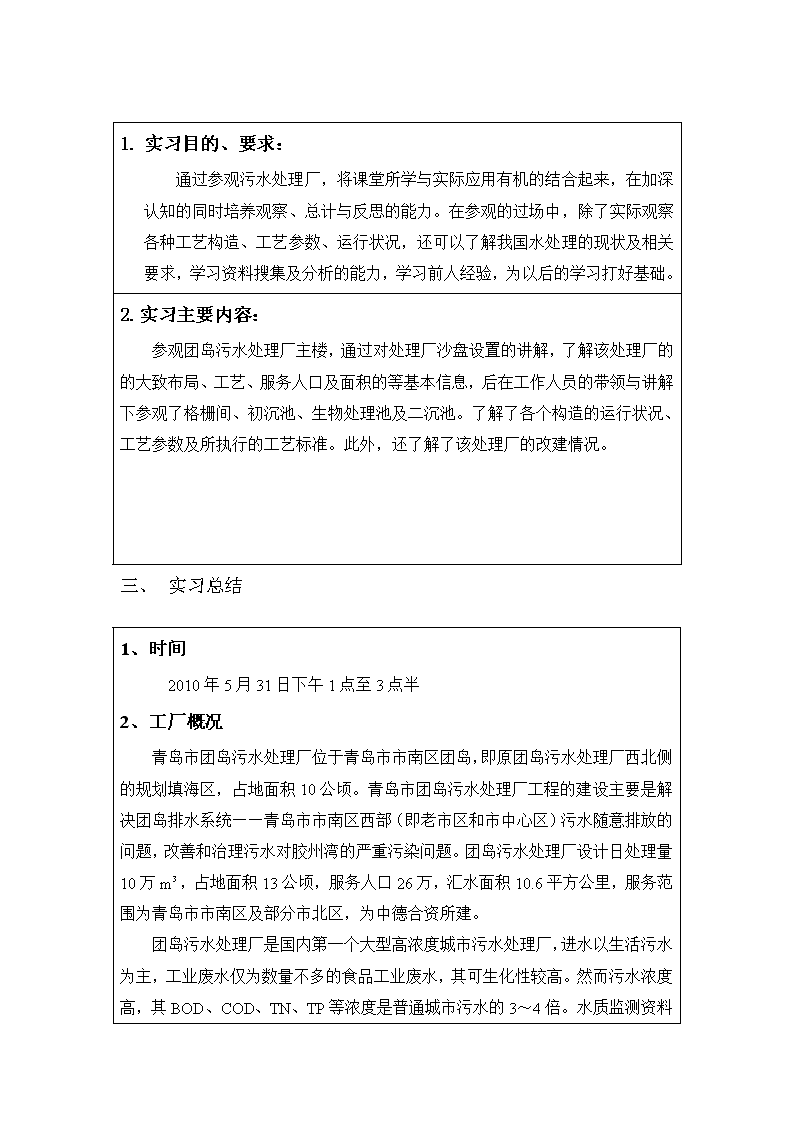

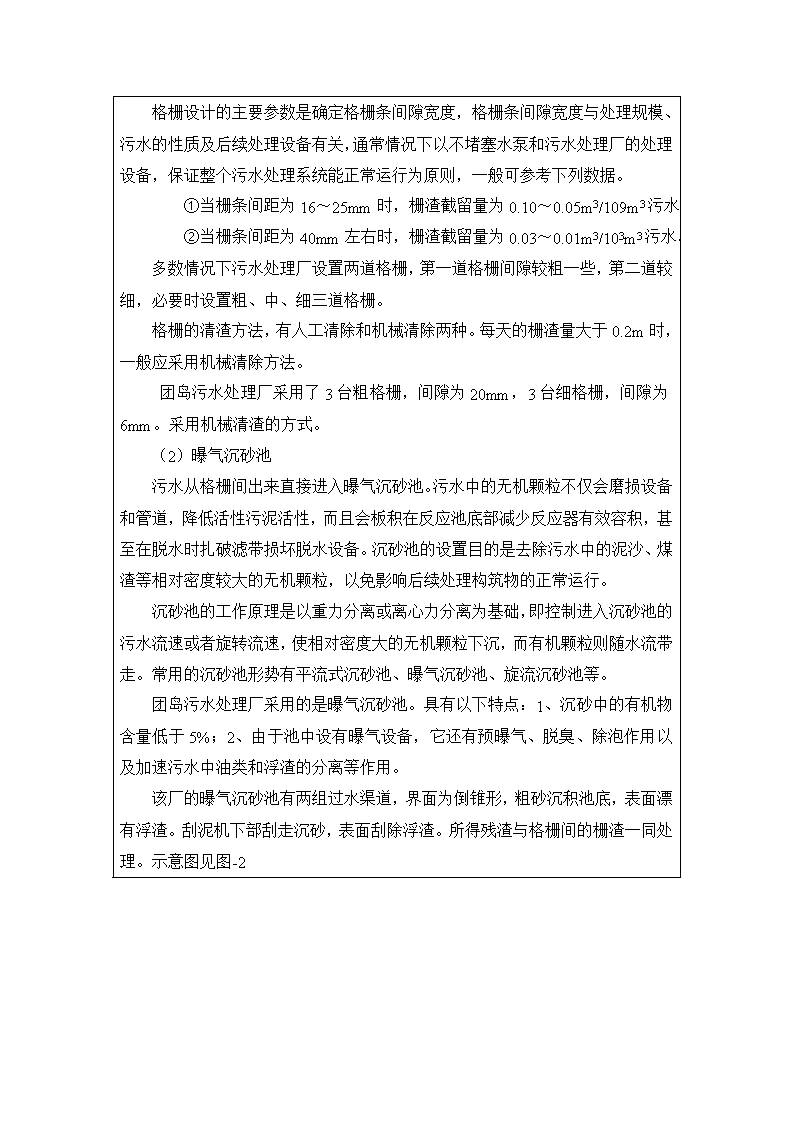

1.实习目的、要求：通过参观污水处理厂，将课堂所学与实际应用有机的结合起来，在加深认知的同时培养观察、总计与反思的能力。在参观的过场中，除了实际观察各种工艺构造、工艺参数、运行状况，还可以了解我国水处理的现状及相关要求，学习资料搜集及分析的能力，学习前人经验，为以后的学习打好基础。2.实习主要内容：参观团岛污水处理厂主楼，通过对处理厂沙盘设置的讲解，了解该处理厂的的大致布局、工艺、服务人口及面积的等基本信息，后在工作人员的带领与讲解下参观了格栅间、初沉池、生物处理池及二沉池。了解了各个构造的运行状况、工艺参数及所执行的工艺标准。此外，还了解了该处理厂的改建情况。三、实习总结1、时间2010年5月31日下午1点至3点半2、工厂概况青岛市团岛污水处理厂位于青岛市市南区团岛，即原团岛污水处理厂西北侧的规划填海区，占地面积10公顷。青岛市团岛污水处理厂工程的建设主要是解决团岛排水系统——青岛市市南区西部（即老市区和市中心区）污水随意排放的问题，改善和治理污水对胶州湾的严重污染问题。团岛污水处理厂设计日处理量10万m³，占地面积13公顷，服务人口26万，汇水面积10.6平方公里，服务范围为青岛市市南区及部分市北区，为中德合资所建。\n团岛污水处理厂是国内第一个大型高浓度城市污水处理厂，进水以生活污水为主，工业废水仅为数量不多的食品工业废水，其可生化性较高。然而污水浓度高，其BOD、COD、TN、TP等浓度是普通城市污水的3～4倍。水质监测资料及华北院对水质进行的现场试验确定见表-1。表-1团岛污水处理厂进厂水质BOD5CODcrSSTKNTP设计水质（mg/L）45090065012410本厂设计采用了带回流污泥反硝化和释气段的改良型A2/O工艺，成功地解决了碳源不足的高浓度城市污水除磷脱氮技术难题，处理出水除了磷稍高外（出水TP为0.6-3.0mg/L），其余各项指标均稳定地达到或超过现行污水综合排放标准一级标准要求。初始运行时期存在进水量不足仅为设计水量的一半，但进水浓度高于设计值的实际情况，处理厂及时调整运行方式，生物池和消化池半幅运行，初沉池和二沉池全部投入运行，取得了较好的效果。3、工艺流程图　　图-1团岛污水处理厂工艺流程图4、主要单元介绍（1）格栅污水首先进入格栅间。格栅倾斜安装在处理厂的前端，用来截留污水中较粗大漂浮物和悬浮物，如纤维、碎皮、毛发、果皮、蔬菜、木片、布条、塑料制品等，防止堵塞和缠绕水泵机组、曝气器、管道阀门、处理构筑物配水设施、进出水口，减少后续处理产生的浮渣，保证污水处理设施的正常运行。\n格栅设计的主要参数是确定格栅条间隙宽度，格栅条间隙宽度与处理规模、污水的性质及后续处理设备有关，通常情况下以不堵塞水泵和污水处理厂的处理设备，保证整个污水处理系统能正常运行为原则，一般可参考下列数据。①当栅条间距为16～25mm时，栅渣截留量为0.10～0.05m3/109m3污水。②当栅条间距为40mm左右时，栅渣截留量为0.03～0.01m3/103m3污水。多数情况下污水处理厂设置两道格栅，第一道格栅间隙较粗一些，第二道较细，必要时设置粗、中、细三道格栅。格栅的清渣方法，有人工清除和机械清除两种。每天的栅渣量大于0.2m时，一般应采用机械清除方法。团岛污水处理厂采用了3台粗格栅，间隙为20mm，3台细格栅，间隙为6mm。采用机械清渣的方式。（2）曝气沉砂池污水从格栅间出来直接进入曝气沉砂池。污水中的无机颗粒不仅会磨损设备和管道，降低活性污泥活性，而且会板积在反应池底部减少反应器有效容积，甚至在脱水时扎破滤带损坏脱水设备。沉砂池的设置目的是去除污水中的泥沙、煤渣等相对密度较大的无机颗粒，以免影响后续处理构筑物的正常运行。沉砂池的工作原理是以重力分离或离心力分离为基础，即控制进入沉砂池的污水流速或者旋转流速，使相对密度大的无机颗粒下沉，而有机颗粒则随水流带走。常用的沉砂池形势有平流式沉砂池、曝气沉砂池、旋流沉砂池等。团岛污水处理厂采用的是曝气沉砂池。具有以下特点：1、沉砂中的有机物含量低于5%；2、由于池中设有曝气设备，它还有预曝气、脱臭、除泡作用以及加速污水中油类和浮渣的分离等作用。该厂的曝气沉砂池有两组过水渠道，界面为倒锥形，粗砂沉积池底，表面漂有浮渣。刮泥机下部刮走沉砂，表面刮除浮渣。所得残渣与格栅间的栅渣一同处理。示意图见图-2\n图-2曝气沉砂池示意图（3）进水泵站自格栅间和沉砂池之后，污水进入提升泵房，水位抬高，增加了污水的动力，自此之后，污水借助自身的重力进行流动。（4）初沉池初沉池是一级污水处理系统的主要处理构筑物，或作为生物处理法中预处理的构筑物，对于一般的城镇污水，初沉池的去处对象是悬浮固体，可以去处SS约40%~55%,同时可去除20%~30%的BOD5,可降解后续生物处理的有机负荷。初沉池按池内水流方向的不同分为平流式、竖流式及辅流式三种。团岛污水处理厂采用的是平流式沉淀池，采用矩形沉淀池替代常用的辐流式沉淀池，便于平面布置，减少空地闲置。其中初沉池分八格，宽8m，长43m，每格采用独立的链条式刮泥机，运行可靠，易于独立检修。表面负荷为2m³/（㎡·h）。\n平流式沉淀池的沉淀效果好，对冲击负荷和温度变化适应能力较强；施工简单，造价低。但同时存在以下缺点：1、采用多斗排泥时，每个泥斗需要单独设排泥管各自操作，比较复杂；2、采用机械排泥时，大部分设备位于地下，易腐蚀。该厂位于水下深度为5.6m。（5）生物池生物反应池是对流体进行好氧或厌氧多级处理。使污水达到污水综合排放标准。在污水处理工艺中，生物反应单元是其核心，这一部分运行控制的好坏直接关系到整个污水处理厂的运行状况。该厂生物池采用改进A/A/O工艺，平行设四格，每格设回流污泥反硝化，生物除磷，反硝化，硝化/反硝化，硝化及除气区等六个区。泥龄为15天，MLVSS为3.3g/L，污泥回流比为100-150%，混合液回流比为400%，反硝化和硝化区的体积比为1:1.95。在生物除磷区采取水下搅拌的方式，硝化区采用微孔曝气，溶解氧值为0.3mg/L，除气区停留时间很短，限制溶解氧值。在生物池的总停留时间为18h。 （6）二沉池自生物滤池流出的污水自流进入二沉池。二沉池位于生物处理构筑物之后，用于沉淀分离活性污泥或去除生物膜法中脱落的生物膜，是生物处理工艺中一个重要组成部分。团岛污水处理厂二沉池与初沉池一样，采用平流式沉淀池，矩形，分12个格，每个格宽8m，总长50m，每个池可单独操作。每格采用独立的链条式刮泥机。（7）消化池初沉池污泥经泵提升上来后进行重力浓缩，而剩余污泥进行机械浓缩（含有大量的磷，若重力浓缩，则磷会返回水中，造成出水水质恶化），采用的是机械转鼓浓缩，4台浓缩机替代重力浓缩池，按浓缩池表面负荷60kgss/m2·d计，可节约占地近500m2。同时由于剩余污泥得到及时浓缩(浓缩后污泥含固率为5%～6%),减少了磷释放的机会,也避免了剩余污泥浓缩过程中的污泥上浮，后达到含固率4%~6%，之后进行一级中温厌氧消化，温度控制在34~36℃，采用短柄螺旋桨机械搅拌，投配率为6%.消化池设4座，每2座为1组，每座池容为7500m³。\n消化池产生的沼气存于沼气柜中，经过如下流程：沼气（消化池）——砾石过滤器——干式脱硫塔——干式沼气柜——陶瓷过滤器——沼气压缩机——沼气锅炉和沼气鼓风机房。净化后主要用于两个方面，一是用于消化池锅炉，给消化池加热，另一方面用于鼓风机房，鼓风机房的4台鼓风机，其中两台是电动，另两台则以沼气为能源。（8）其它污水的进出口均设有自动采样器，每半小时采一次样，进行水质的自动检测。外运污泥采用离心脱水，脱水后含水率小于78%，生产环境卫生，运行可靠，每天外运污泥50~60m³。外运污泥理论上应该焚烧干化，这样处理比较彻底，但实际上由于焚烧干化成本过高（处理成本100~200元/m³污泥），当前主要是空地堆放。5、存在问题及改进.团岛污水处理厂设计出水水质见表-2：表-2设计出水水质BOD5CODSS氨氮TP设计水质（mg/L）30100301510当前出水水质达国家二级A标准，但要求排放胶州湾的污水需达到国家一级A标准，具体要求见表-3表-3国家一级A标准BOD5CODSS氨氮TP总氮GB一级A水质（mg/L）小于10小于50小于10小于5小于0.5小于15由此可见，当前团岛污水处理厂存在排放不达标的问题，为了提升出水水质，该污水处理厂正在进行达标改建中，由以下几个方面展开。（1）增加曝气沉砂池的停留时间，此举并非出自提高水质的要求，而是青岛污水中含有的细纱过多，含砂量大，原有的停留时间3~5min不够，粒径为3~5mm的细砂不能分离，经泵进入后续处理构筑物，磨损设备。\n（2）用非金属链条替换刮泥机上的金属链条，防止链条被污水腐蚀。（3）主要的改造在于生物滤池。反硝化区和硝化/反硝化区合并，并在中间加导流墙，增加了水下推流器，目的是在无法增加池有效容积的情况下加强硝化。采用A/A/O+MBBR（膜生物反应器）技术，在膜生物反应器中添加塑料填料，填料的密度小于水，加上膜，密度与水接近，使得填料可以处于悬浮状态。（4）在靠海的预留地增加一个加药间，加铝盐，提高磷的去除率。由于加强了硝化，使得反硝化碳源不足，针对此种现象，采取人工加碳的方式，满足需求。（5）在滤池后增加紫外消毒工序，去除水中的大肠杆菌。目前团岛污水处理厂的日处理污水量为6~7万m³，所以采取分批改建的方式并不会出现污水超出其处理能力的情况。6、实习体会随着社会对环境问题地关注，排放标准的提高，需要更先进的水处理技术和设备，然而由于诸多因素，国内的技术还比较落后，以链条式刮泥机的链条来说，讲解人员曾提到，建厂初期使用的是进口的金属链条，防腐性较好，然而更换国产链条之后，使用寿命明显比进口链条短，使得处理厂不得不在短期内再次更换链条。当前决定采用的非金属链条已经广泛用于欧美国家，而国内的生产尚处于起步阶段。这是我认识到国内的环保事业尚需要环保工作者的不懈努力。另一方面，通过现场参观，将以前所学与实际相结合，加深了理解，并且发现课堂上所学与实际应用中存在差异，和自己想象中的某些构筑物相差甚远。理论与实际的有机结合，为以后的学以致用打下基础。学生本人签名：年　　月　　日\n
