水处理厂除臭项目技术方案 35页

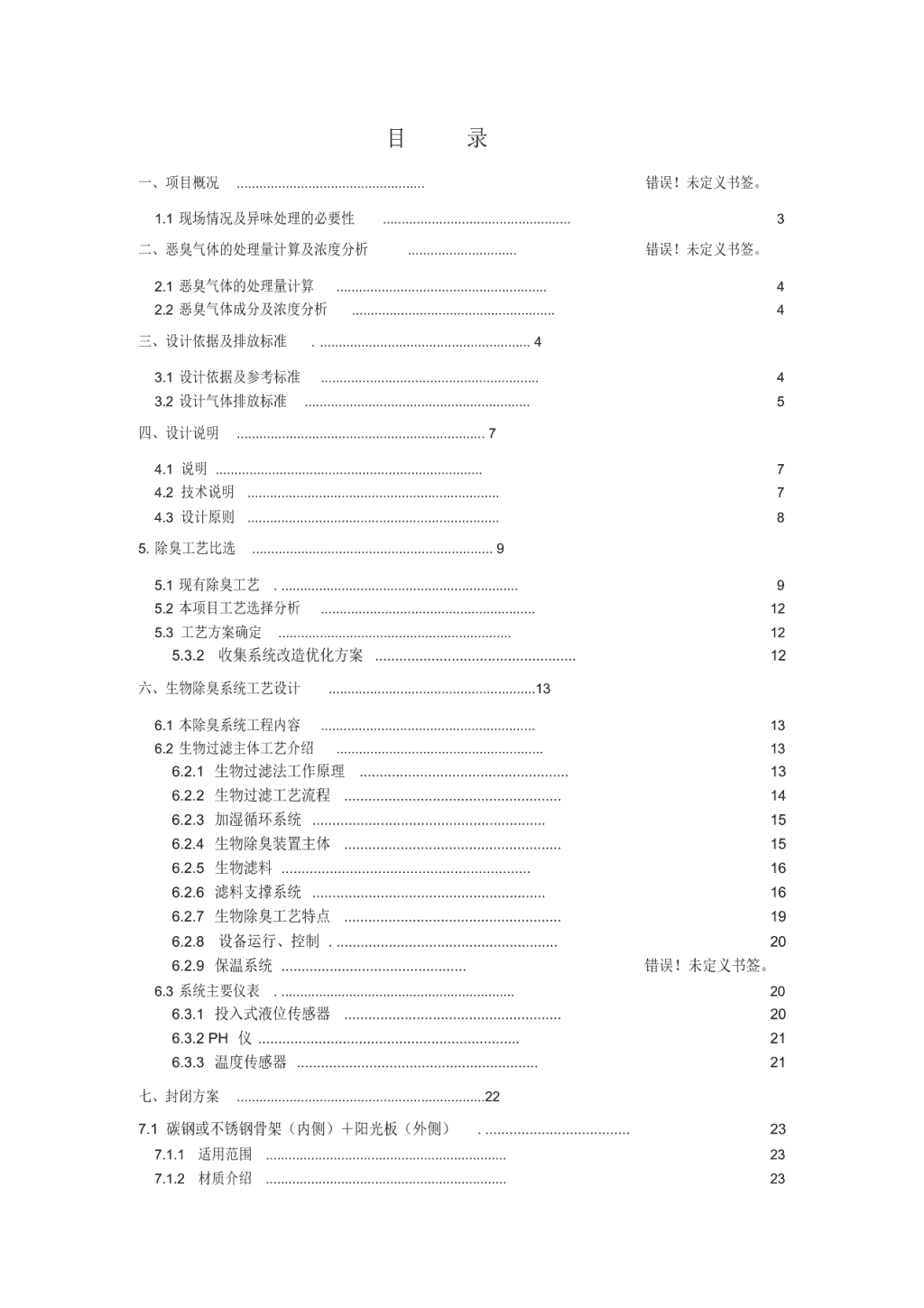

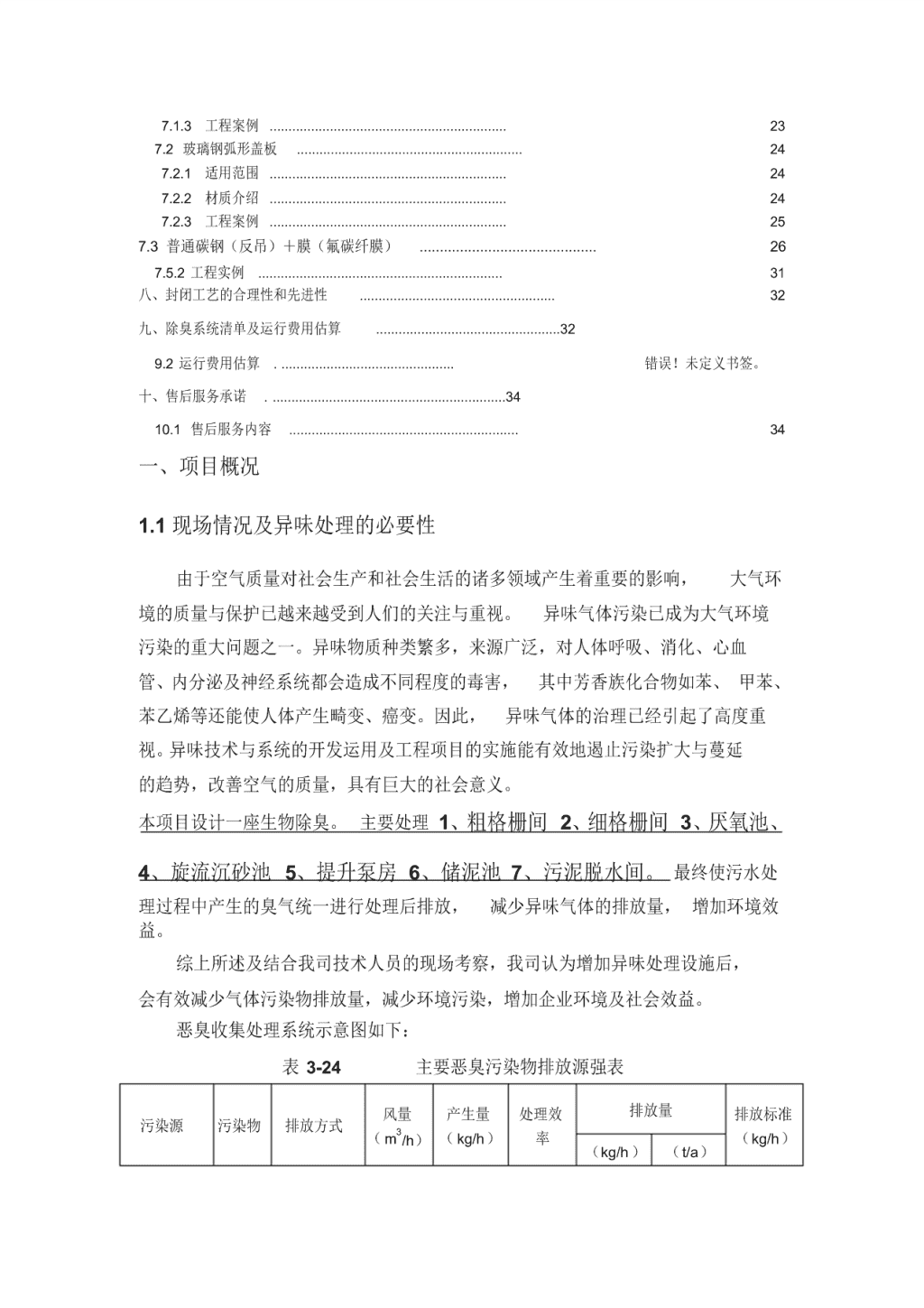

唐山某污水处理厂生物除臭系统技术方案北京金禹恒业环境科技有限公司2016年5月16日....\n目录一、项目概况..................................................错误！未定义书签。1.1现场情况及异味处理的必要性..................................................3二、恶臭气体的处理量计算及浓度分析.............................错误！未定义书签。2.1恶臭气体的处理量计算........................................................42.2恶臭气体成分及浓度分析......................................................4三、设计依据及排放标准.........................................................43.1设计依据及参考标准..........................................................43.2设计气体排放标准............................................................5四、设计说明..................................................................74.1说明.......................................................................74.2技术说明...................................................................74.3设计原则...................................................................85.除臭工艺比选................................................................95.1现有除臭工艺................................................................95.2本项目工艺选择分析.........................................................125.3工艺方案确定..............................................................125.3.2收集系统改造优化方案..................................................12六、生物除臭系统工艺设计.......................................................136.1本除臭系统工程内容.........................................................136.2生物过滤主体工艺介绍.......................................................136.2.1生物过滤法工作原理....................................................136.2.2生物过滤工艺流程......................................................146.2.3加湿循环系统..........................................................156.2.4生物除臭装置主体......................................................156.2.5生物滤料..............................................................166.2.6滤料支撑系统..........................................................166.2.7生物除臭工艺特点......................................................196.2.8设备运行、控制........................................................206.2.9保温系统..............................................错误！未定义书签。6.3系统主要仪表...............................................................206.3.1投入式液位传感器......................................................206.3.2PH仪.................................................................216.3.3温度传感器............................................................21七、封闭方案..................................................................227.1碳钢或不锈钢骨架（内侧）＋阳光板（外侧）.....................................237.1.1适用范围................................................................237.1.2材质介绍................................................................23....\n7.1.3工程案例...............................................................237.2玻璃钢弧形盖板............................................................247.2.1适用范围...............................................................247.2.2材质介绍...............................................................247.2.3工程案例...............................................................257.3普通碳钢（反吊）＋膜（氟碳纤膜）............................................267.5.2工程实例.................................................................31八、封闭工艺的合理性和先进性....................................................32九、除臭系统清单及运行费用估算.................................................329.2运行费用估算...............................................错误！未定义书签。十、售后服务承诺...............................................................3410.1售后服务内容.............................................................34一、项目概况1.1现场情况及异味处理的必要性由于空气质量对社会生产和社会生活的诸多领域产生着重要的影响，大气环境的质量与保护已越来越受到人们的关注与重视。异味气体污染已成为大气环境污染的重大问题之一。异味物质种类繁多，来源广泛，对人体呼吸、消化、心血管、内分泌及神经系统都会造成不同程度的毒害，其中芳香族化合物如苯、甲苯、苯乙烯等还能使人体产生畸变、癌变。因此，异味气体的治理已经引起了高度重视。异味技术与系统的开发运用及工程项目的实施能有效地遏止污染扩大与蔓延的趋势，改善空气的质量，具有巨大的社会意义。本项目设计一座生物除臭。主要处理1、粗格栅间2、细格栅间3、厌氧池、4、旋流沉砂池5、提升泵房6、储泥池7、污泥脱水间。最终使污水处理过程中产生的臭气统一进行处理后排放，减少异味气体的排放量，增加环境效益。综上所述及结合我司技术人员的现场考察，我司认为增加异味处理设施后，会有效减少气体污染物排放量，减少环境污染，增加企业环境及社会效益。恶臭收集处理系统示意图如下：表3-24主要恶臭污染物排放源强表风量产生量处理效排放量排放标准污染源污染物排放方式3（m/h）（kg/h）率（kg/h）（kg/h）（t/a）....\n前处理区、NH3有组织（15m0.12540.00230.0200.332A/O池、二329798%高排气筒）沉池H2S0.01310.00020.00184.9NH3有组织（15m0.09460.00170.0150.33污泥处理区461698%H2S高排气筒）0.00990.00020.00184.92前处理区、A/O池、二沉池：NH3无组织排放量为0.0125kg/h，H2S无组织排放量为0.0013kg/h污泥处理区：NH3无组织排放量为0.0095kg/h，H2S无组织排放量为0.00099kg/h2.1恶臭气体的处理量计算表1、恶臭气体处理量计算序体积换风风量构筑物数量构筑物尺寸备注号（m3）次数m3/h1细格栅间200151000不锈钢阳光板封闭2旋流沉砂池1025100水面0.8米水泥3粗格栅提升井300151500不锈钢阳光板封闭4污泥脱水间800154000不锈钢阳光板封闭5厌氧池200151000水面0.6米6合计76007设计取值100002.2恶臭气体成分及浓度分析根据资料可得，该项目的臭气的主要成份为H2S和NH3，此外污水站的散发的臭气还有少量的有机气体如甲硫醇、甲胺、甲基硫等。三、设计依据及排放标准3.1设计依据及参考标准管路输送设计规范GBJ19-87/(2001版)《采暖通风与空气调节设计规范》除臭系统设计参考标准GB14554－93《恶臭污染物排放标准》GB3095《大气环境质量标准》GB18918-2002《城镇污水处理厂污染物排放标准》GB16297－1996《大气污染物综合排放标准》....\nGBZ2-2002《工作场所有害因素职业接触限值》GB／T14675《空气质量恶臭的测定、三点比较式臭袋法》GB／T14678《空气质量硫化氢、甲硫醇、甲硫醚、二甲二硫的测定气相色谱法》GB12348《工厂企业厂界噪声标准》TJ36－79《工业企业设计卫生标准》检测控制系统参考规范IEC439《低压开关设备和控制设备组件》IEC113《电工技术图表》IEC529《外壳防护等级》IEC158《低压接触器》IEC269《低压熔断器》安全防爆参考规范《爆炸危险环境场所安全规定》GBJ16-87《建筑安全设计规范》构筑物物封闭加盖设计参考标准GB50009-2001《建筑结构荷载规范》GB50017-2003《钢结构设计规范》GB50205-2001《钢结构工程施工质量验收规范》GB50011-2001《建筑抗震设计规范》GB50204-2002《混凝土结构工程施工质量验收规范》3.2设计气体排放标准1.满足《恶臭污染物排放标准》(GB14554-93中厂界(防护带边缘)废气排放二级标准。详见下表：表2、恶臭污染物厂界标准值序号控制项目厂界二级标准....\n单位新扩改建现有1氨mg/m31.522三甲胺mg/m30.080.153硫化氢mg/m30.060.14甲硫醇mg/m30.0070.015甲硫醚mg/m30.070.156二甲二硫mg/m30.060.137二硫化碳mg/m3358苯乙烯mg/m3579臭气浓度无量纲20302.满足《恶臭污染物排放标准》(GB14554-93中厂界(防护带边缘)废气排放二级标准。详见下表：表3、恶臭污染物有组织排放标准值处理气量处理气量15米高空排放标准序8000m3/h28000m3/h控制项目号单位标准单位标准单位标准1氨Kg/h4.9mg/m3653mg/m31752三甲胺Kg/h0.54mg/m372mg/m319.363硫化氢Kg/h0.33mg/m344mg/m311.84甲硫醇Kg/h0.04mg/m35.3mg/m31.435甲硫醚Kg/h0.33mg/m344mg/m311.86二甲二硫Kg/h0.43mg/m357.3mg/m315.47二硫化碳Kg/h1.5mg/m3200mg/m353.68苯乙烯Kg/h6.5mg/m3866.7mg/m3232.19臭气浓度Kg/h2000无量纲无量纲....\n四、设计说明4.1说明本设计方案包括除臭工艺及设备的设计和技术参数、电气及自控系统设计、安全及环保措施、运行效果说明、设备明细表、运行成本分析、相关设计图等内容。4.2技术说明1）、我司充分考虑工程建设所需各种材料（如设备池体）和设备工艺的适用性，要求耐腐、美观、密闭；2）所提供的系统设备为国内外先进、成熟、环保、节能的产品，确保运行的安全可靠。3）所有齿轮和轴承都具备100,000小时的设计寿命，电机标定的负荷是工作负荷的120％。4）所有类似设备和功能单元从整体上和其组件及机组上具备完全的互换性。5）除非标设备外，设计时基本采用目前通用的设备，以便以后设备的维护维修。6）提供的所有设备都经过工厂检测；都带有产品合格证、检测记录和检测报告。7）所有设备和部件在运输或其它组装过程都采取适当的保护和防腐措施避免造成损坏和生锈。8）管道的连接法兰都符合国家相关标准，并采用与设计图纸相适应的压力等级；与外部空气连通的管道都组装适宜的排气口。9）封闭覆盖设施的组装符合相关标准与要求，满足环境条件和工作条件的需求；10）所有设备的包装符合国家相关标准，使其到达目的地后完整无缺。11）每台设备都在明显位置固定有铭牌和标牌，包括制造厂的名称、设备编号，以及各种工作特性、各种定额值、制造日期等都标明在上面。材质铝板，对于旋转部件也有旋向标牌，对有危险性的部件标有警告标牌，其上带有危险字样等。12）所有旋转体、齿轮、链轮、飞轮、皮带(链条)传动都设置防护装置（包括防....\n爆保护）。13）所有金属表面都进行防腐喷涂处理；在给定的环境及工作条件下满足至少8年以上的运行和使用要求。同时进行喷砂清理，等级为Sa21/2；主要部件的防锈底漆、中间漆及面漆各层漆膜的厚度及总干膜厚度≥350um。14）为了防潮、雨淋等，所有与湿气接触的接头、紧固件、垫片等均采用非金属材料。15）提供各种设备应用的润滑油、脂的牌号及规格目录、定期加油时间等。16）所有设备，连接和接线都从降低火灾危险性和避免产生火灾事故危险的角度设计和布置。且所有的元器件满足消防部门的防火要求。17）提供保证臭气治理系统设备3年正常运行的附件、备品备件及工具，并且都是新的、从未使用过。18）法兰、密封垫、管接头、螺栓和螺母、电缆接头、接线箱等所有附件均在我方的供货范围内。且都按国家相关标准制造，所有附件的材料、密封垫片的厚度都能确保其密封性、耐用性、耐腐蚀和抗老化。密封垫无多余边外露。19）除非另有规定，所有设备设有由高强度铸铁或结构钢制成的基座，基座置于混凝土或钢基础上。20）我公司所提供设备及设备安装按招标文件规格书规定的标准和规范进行设计和制造。4.3设计原则①严格执行国家有关环境保护的各项措施，确保各项废气指标达到国家和地方排放标准；②采用成熟、安全、可靠的工艺和先进的设备，确保处理装置运行稳定、可靠；③尽量减少用地，不影响原有设施布局，业主方不需要增加新的大型基础设施。④整个工艺设施布局合理，流程简单，占地面积小；充分考虑方案的经济性，节省投资和运行费用。⑤操作管理方便，管理人员技术要求简单，尽量控制工程成本，达到以最少的投资实现最大的环境效益；....\n5.除臭工艺比选5.1现有除臭工艺现行的除臭工艺分为化学吸收法、物理吸附法、离子法、生物法和活性氧法。a.化学吸收法化学吸收是指在吸收过程中发生化学反应，使有害气态组分变成液态或使无害的气体。现使用最为成熟和广泛的工业设备是填料塔，特别是逆流填料塔。填料塔是一种筒体内装有环形、波纹形、空心球形等形状的填料，吸收剂自塔顶向下喷淋于填料上，气体沿填料间隙上升，通过气液接触使有害物质被吸收的净化设备。优点：通过选用不同的溶液和溶剂，可吸收不同的有害气体，应用范围广。对于废气流量大、成分比较简单的气体效果明显。缺点：吸收液排放会造成二次污染，需要进行处理。设备运行需定期投药剂，运行费用高。b.物理吸附法在处理有机废气的方法中，吸附法应用极为广泛。由于固定表面上存在着分子引力或化学键力，能吸附分子并使其浓集在固定表面上的现象叫吸附。其中固定物质为吸附剂，被吸附的物质为吸附质。常用的吸附剂有：活性炭、沸石分子筛、活性氧化铝等。优点：可吸收不同的有害气体，应用范围最广。对于废气成分比较复杂的气体效果明显，恶臭分子去除率高，净化彻底，能耗低，工艺成熟。缺点：设备庞大，流程复杂。由于设备运行时吸附剂会饱和，需定期更换吸附剂，运行费用高。当废气中有胶粒物质或其它杂质时，吸附剂容易失效。c.植物提取液喷淋除臭技术利用植物提取液中含有反应活性很高的功能团，如生物碱，萜类化合物，具有香味，经过提取、复配，雾化形成气态分布在废气中，在气态分子表面，形成极大的表面能，该表面能可吸附废气中的臭气分子，并与臭气分子发生分解、聚合、取代、置换、加成和氧化反应等作用，促使臭气分子改变原有分子结构，使....\n之脱臭。反应的最终产物为无害无臭的分子，如氮气、水等。优点：占地面积小，无二次污染，建设费用小。缺点：需连续喷淋，植物提取液需定期添加，运行费用高。d.生物过滤技术有机废气生物净化是利用微生物以废气中的有机组分作为其生命活动的能源或其它养分，经代谢降解，转化为简单的无机物（CO2，水等）及细胞组成物质。废气中的有机物质首先要经历由气相转移到液相（或固体表面液膜）中的传质过程，然后在液相（或固体表面生物层）被微生物吸附降解。由于气液相间有机物浓度梯度、有机物水溶性以及微生物的吸附作用，有机物从废气中转移到液相（或固体表面液膜）中，进而被微生物捕获、吸收。在此条件下，微生物对有机物进行氧化分解和同化合成，产生的代谢产物一部分溶入液相，一部分作为细胞物质或细胞代谢能源，还有一部分（如CO2）则析出到空气中。废气中的有机物通过上述过程不断减少，从而得到净化。生物法治理技术包括：土壤法、生物滤床等，其中以生物滤床最为成熟，应用最广。优点：设备少、操作简单、不需外加营养物，有效去除低浓度硫化氢、氨、VOCS等污染物，除臭效果好，无二次污染，运行费用低。缺点：反应条件控制较难，占地面积大，基质浓度高时，因生物量增长快而易堵塞滤料，影响传质效果。对于基质浓度低的污水处理厂的臭气处理则没有传质效率低的问题。e.活性氧法活性氧废气净化设备应用活性氧技术，利用高频高压静电的特殊脉冲放电方式（活性氧发射装置每秒钟发射上千亿个高能离子），产生高密度的高能活性氧（介于氧分子和臭氧之间的一种过渡态氧），迅速与污染物分子碰撞，激活有机分子，并直接将其破坏；或者高能活性氧激活空气中的氧分子产生二次活性氧，与有机分子发生一系列链式反应，并利用自身反应产生的能量维系氧化反应，进一步氧化有机物质，生成二氧化碳和水以及其它小分子，而且可以在极短的时间内达到很高的处理效率。由于上述过程是在常温下进行的，因此也称为“低温燃烧”过程，包括了许多种技术和作用，如过氧化氢、OOH的催化作用和紫外线作用，这是一个极端....\n-+复杂的物理过程，产生O2、O2、O2、OH、HO2、O、O等氧簇聚集体，由于具有极强的氧化能力，因此我们称其为“活性氧”。根据实验结果，并结合国外采用氧化法处理恶臭的资料，基本确定该设备处理各种恶臭组分的机理和主要产物。恶臭污染物中主要含有的气相污染物有H2S、NH3、CH3SH、VOCs（挥发性有机化合物）等。活性氧去除上述污染物的主要途径有两条：一是在高能电子的瞬时高能量作用下，打开某些有害气体分子的化学键，使其直接分解成单质原子或无害分子；二是在大量高能电子、离子、激发态粒子和氧自由基、氢氧自由基（自由基因带有不成对电子而具有很强的活性）等作用下的氧化分解成无害产物。其反应机理为：+H2S+O2、O2-、O2→SO3+H2O-+NH3+O2、O2、O2→NOx+H2O-+VOCs+O2、O2、O2→SO3+CO2+H2O优点：占地面积小，无二次污染，运行费用低。缺点：去除率低，适用于小气量的场所。各种废气工艺的简单比较见下表所示：表3、各种废气治理工艺比较表治理方法去除效果使用范围一次投资运行成本硫化氢、氨等无机气体效果好，化学稳定性差中等较高化学吸收对VOCS气体效果差浓度高的气体对硫化氢、氨等无机气体效果好，使用广泛较低很高物理吸附对VOCS气体效果好对硫化氢、氨等无机气体效果差，针对小气量的较低较低活性氧法对VOCS气体较好气体提取液喷对硫化氢、氨等无机气体较低，对针对进人场所较低高淋VOCS气体较对硫化氢、氨效果好，对VOCS溶解度较高气较低较低生物法气体效果好体....\n5.2本项目工艺选择分析由前述分析可得，本项目处理气量不大，且臭气浓度经换风后浓度适中。活性氧法和生物法比较合适，植物提取液喷淋法处理效果一般，运行费用很高，因此排除植物提取液喷淋法。化学吸收法可针对中、高浓度的气体进行处理，净化效率高，但投资和运行成本高，控制条件苛刻，且会产生二次污染，吸收后的化学废液处理成为问题，因此也是不适合的。物理吸附法能解决以上气体的治理，因本项目气体量较大，如采用物理吸附法则运行费用较高，不经济。生物法适于大气量低浓度的气体处理，投资和运行成本低，产生二次污染很少，因此适合作为主体的除臭工艺。针对高浓度的臭气，可以考虑用组合工艺来保证达标排放。综上所述，可知采用将生物过滤法作为核心的处理工艺是可行的，由于生物法具有运行成本低的优势（主要是风机和水泵的电费），所以从经济上考虑选择生物法作为本次工程的臭气治理的核心工艺是十分合适的。该工艺优点：一次性投资少，运行成本低；净化效率高；无二次污染；维护管理方便，维护费用低。5.3工艺方案确定生物除臭系统除臭工艺为生物过滤，设计处理气量为10000m3/h，设备型号为JY-SW-10000。5.4收集系统改造优化方案我方负责改造和优化从各个臭气源到除臭设备的气体收集管路的改造、优化和新建工作。....\n六、生物除臭系统工艺设计6.1本除臭系统工程内容本项目除臭装置系统成套供货，包括除臭设备、风机、水泵，仪表与控制设备正常运行一年的备品备件、专有工具和满足设备安装的紧固件，如预埋地脚螺栓、螺母、垫圈等。所有供货设备均包括设备的安装、调试、试运行及一年的质保服务。具体供货范围如下：（1）离心风机（含风机、电动机、隔振垫、进出口补偿器等）（2）预洗部分（包括水泵、喷淋系统）（3）生物过滤部分（包括水泵、加湿系统）（4）化学洗涤部分（包括水泵、加药泵和喷淋系统）（5）生物填料（6）风机至滤池的风管（7）就地PLC全自动电控箱（8）电控箱至设备的电缆（9）相关的仪器仪表（10）排气筒及伴热带（11）所有联接、固定附件、螺栓、螺母6.2生物过滤主体工艺介绍6.2.1生物过滤法工作原理生物过滤工艺采用了液体吸收和生物处理的组合作用。臭气首先被液体（吸收剂）有选择地吸收形成混合污水，再通过微生物的作用将其中的污染物降解。具体过程是：先将人工筛选的特种微生物菌群固定于填料上，当污染气体经过填料表面初期，可从污染气体中获得营养源的那些微生物菌群，在适宜的温度、湿度、pH值等条件下，将会得到快速生长、繁殖，并在填料表面形成生物膜，当臭气通过其间，有机物被生物膜表面的水层吸收后被微生物吸附和降解，得到净化再生的水被重复使用。....\n污染物去除的实质是以臭气作为营养物质被微生物吸收、代谢及利用。这一过程是微生物的相互协调的过程，比较复杂，它由物理、化学、物理化学以及生物化学反应所组成。生物除臭可以表达为：污染物+O2→细胞代谢物+CO2+H2O污染物的转化机理可用下图表示：微生物除臭过程分为三步：（1）臭气同水接触并溶解到水中；（2）水溶液中的恶臭成分被微生物吸附、吸收，恶臭成分从水中转移至微生物体内；（3）进入微生物细胞的恶臭成分作为营养物质为微生物所分解、利用，从而使污染物得以去除。微生物除臭是利用微生物细胞对恶臭物质的吸附、吸收和降解功能，对臭气进行处理的一种工艺。主要过程如下：通过收集管道，抽风机将臭气收集到生物滤池除臭装置，臭气经过加湿器进行加湿后，进入生物滤池池体，后经过填料微生物的吸附、吸收和降解，将臭气成分去除。6.2.2生物过滤工艺流程整个生物过滤除臭系统主要由管道输送系统、生物滤池、排放系统和辅助整个除臭系统的控制系统组成，流程如下:....\n生物降解段预洗段生物除臭预洗生物除臭生物降离心风机排放喷淋系统解系统集气管水箱喷淋水泵循环水泵水箱6.2.3加湿循环系统预洗池由进气分配室、洗涤池体、鲍尔环填料、喷淋系统、循环水池、尾气收集室、循环水泵等部分组成。抽吸过来的臭气先进入分配室，经配气后进入洗涤池体，臭气从池底送入，经气体分布器分布后，在填料表面与喷淋液在逆流连续、充分接触条件下进行传质，池内填料层作为气液两相间接触的传质介质，底部装有填料支承板，填料以无序方式堆置在支承板上。喷淋液从池顶经液体分布器喷淋到填料上，并沿填料表面流下。臭气先进行水洗喷淋，去除臭气中的粉尘、NH3以及少量H2S、CH3SH等气体，氨气溶于水形成碱性溶液，循环喷淋可去除臭气中的H2S，同时吸收少量有机臭气污染物。喷淋洗涤池上设置了监视窗和检修人孔以便于人员进行监视洗涤塔的工作状况是否正常以及及时更换老化的填料。为了避免尾气排放夹带液滴，在净化装置顶部设置气水分离器。池内喷淋液循环使用，在使用过程中会有部分损失和消耗，需要定期更换喷淋液。喷淋池也可根据实际工况灵活添加或更换化学吸收剂，但是一定要注意化学废水带来二次污染。6.2.4生物除臭装置主体生物除臭装置主为密闭式的生物滤池，采取点源排放形式，池体材质为玻璃钢。设备内部的滤料承托层采用尺寸适宜的玻璃钢格栅板，池体上部设有检修口DN500mm、排气口，侧面设有观察口、进气口等。....\n6.2.5生物滤料生物除臭的最主要部分是滤料，一种好的载体材料必须满足：容许生长的微生物的种类丰富；为微生物提供较大的栖息生长比表面积；营养成分合理（N、P、K和微量元素）；有好的吸水性，自身无异味；吸附性好，结构均匀，空隙率大；材料易得、且价格便宜；耐老化，运行、养护简单。本项目生物滤料采用复合生物滤料，该生物填料的优点包括：1）抗酸碱性强；2）滤料粒径30～50mm，可选；3）滤料的表面积大，孔径接近1mm，便于生物膜附着；4）空隙率高，可以降低风压损失；5）机械强度高，抗水力剪切能力强；6）该填料在于酸性致臭化合物接触后，不会发生变质或者剥落，寿命持久。可以实现如下功能：1）作为有机微生物的载体；2）为微生物提供潮湿的生态环境；3）为臭气聚合物提供吸附作用表面；4）复合填料具有调节pH值的措施和能力，运行时无需添加酸碱液；5）为生物菌种提供营养。该生物填料可以保证10年以上的使用寿命，不易板结，不会随着含水量的变化收缩或膨胀，不会因为菌种的重新植入而降低使用寿命或者丧失使用功能。6.2.6滤料支撑系统在池体内部采用玻璃钢材质的防腐滤板来支撑滤料的重量，滤板留有一定得间隙以保证臭气均匀通过生物滤池系统。而且在防腐滤板上设置防腐滤网，以保证滤料落入配气槽内。....\n应用实例—污水处理厂浓缩池除臭应用实例—污水处理厂生物除臭....\n应用实例—石化污水处理厂应用实例—污水厂除臭项目....\n应用实例—车间内部风管布置应用实例—小型设备6.2.7生物除臭工艺特点建设成本投入低压力损失小，设备运行能耗低，运行成本低于所有其他方法，比如活性碳法，焚烧法真正的绿色方法——没有使用有害的化学药品，能源需求低廉，不产生二次污染物，最后的产物是良性的全自动控制，全天候工作，只需巡视，运行稳定可靠，适应不同条件的....\n运行状况处理效率高、去除效果明显，对主要恶臭气体H2S的去除率达98%维护简便多材料、多类型，满足不同工作环境6.2.8设备运行、控制生物过滤除臭系统在每天24小时不间断的条件下运行。菌种的生存和繁殖需要一定的外界条件，如温度、PH、湿度等，通过在线检测仪器对温度、PH、湿度进行检测和控制。通过自动控制系统对循环水箱液位进行自动控制，并配备低液位报警功能。除臭系统可实现手动、自动控制，并预留上位机接口。控制系统控制风机、水泵、故障报警的启停，满足手动/自动功能。6.3系统主要仪表现场监测仪表包括液位传感器、pH计、温度计仪表,所有仪表都能防腐防酸碱,接线套管采用不锈钢软管；6.3.1投入式液位传感器标准量程压力类型：表压、密封压；量程Ranges（mH2O）:0—0.7m液位传感器具体参数为：技术指标信号输出4~20mA0~5VDC0~10VDC信号线规格2线3线3线11~33VD供电电压11~33VDC18~33VDCC精度（非线性、滞后、重复性）0.1%span,0.25%span,0.5%span零点温度漂移0.02%span/℃....\n灵敏度温度漂移0.02%span/℃长期稳定性（1年）0.1%span响应频率（-3dB）3.2KHZ温度补偿-20~85℃工作温度-40~85℃贮存温度-40~125℃过载压力300%span破坏压力500%span绝缘电阻50MΩ100VDC介质兼容性与316L不锈钢兼容的各种介质防护等级IP68材料17-4PH6.3.2PH仪pH仪，采用浸入式安装，pH值范围0...14，温度范围0...110℃。三种可选的一体化电缆（5m、10m、15m）或TOP68卡口式连接pH复合电极，内部带温度传感器，专利的KNO3盐桥可更好的防止电极受S2-或CN-等离子的侵蚀，带有抗损伤护套，平面薄膜适用于介质流速快及纤维质的场合，前置放大器用于测量值抗噪远传NPT3/4"螺纹连接。①防腐型；②量程：0-14；③精度：±1%④输出：4-20mA6.3.3温度传感器温度传感器，具体参数为：....\n标准量程测量范围（℃）:0~50；安装方式：插入式插入深度（mm）:50mm(典型螺纹以外)；探头尺寸：￠6技术指标传感器PT100PT1000阻值1×PT1001×PT1000信号线规格2线或3线2线或3线线性度±0.1%span、±0.3%span、±0.5%span耐压典型：40bar（Max300bar）长期稳定性（1年）0.1%span响应时间T=502.3S；T=905.4S环境温度-40~85℃贮存温度-40~125℃外壳材料316不锈钢触液部分材料316L不锈钢防护等级IP65（电缆输出型）七、封闭方案我公司对各污染源构筑物加盖的方法有以下几种：1．碳钢骨架＋阳光板2．弧形玻璃钢盖板3．普通碳钢（反吊）＋膜（氟碳纤膜）....\n4．不锈钢骨架＋阳光板5．HDPE软封闭罩7.1碳钢或不锈钢骨架（内侧）＋阳光板（外侧）7.1.1适用范围1．适于跨度在10m以内的池体2．由于碳钢骨架在内侧容易被腐蚀使用年限在2～3年左右7.1.2材质介绍碳钢骨架推荐采用方钢管，钢管为封闭结构，因此比开口型钢耐腐蚀性更强，由于阳光板连接上的要求，使用方形管更易于做连接节点。阳光板即是聚碳酸酯中空板，是以高性能的工程塑料-----聚碳酸酯（PC）树脂加工而成。板材物理力学性能如下：板材项目名称单位指标值测试方法(ASTM)备注厚度3比重g/cm1.2D-792冲击强度(Izod,缺口)J/m>850≥≥D-256拉伸屈服强度MPa≥60D-256拉伸断裂强度MPa≥70D-638屈服伸长率%≥6D-638断裂伸长率%>100D-638压缩强度MPa>75D-695弹性模量MPa2400D-638-5热膨胀系数1/oC6.7×10D-696导热系数W/m·K0.2D-177热变形温度(负荷1.81MPa)℃135D-6486mm2.1(ASTMD-3029×锤头直径落锤冲击强度J8mm2.010mm)10mm2.444mm826mm80透光率(无色透明板)%(ASTMD-1003)8mm8010mm797.1.3工程案例....\n7.2玻璃钢弧形盖板7.2.1适用范围1．适于跨度在10m以内的池体2．使用年限在10年以上7.2.2材质介绍普通碳钢骨架推荐采用方钢管，镶嵌于玻璃钢板内部并用玻璃钢涂覆，钢骨架部分作为玻璃钢板的加强肋，满足结构受力要求。玻璃钢材质组成：不饱和聚脂树脂、玻璃纤维基布、引发剂、助剂、颜料糊等。玻璃钢厚度一般从3mm~7mm。玻璃钢板物理性能序号项目指标标准1吸水率＜0.5GB1462-782冲击强度KJ/㎡＞5GB1451-833弯曲强度Mpa＞150GB1449-834弯曲弹性模量Mpa＞7000GB1449-835拉伸强度Mpa＞100GB1447-836拉伸弱性模量Mpa＞7000GB1447-837巴氏硬度＞35GB3854-83....\n7.2.3工程案例....\n7.3普通碳钢（反吊）＋膜（氟碳纤膜）1．跨度适于跨度在8m以上的池体2.使用年限在10年以上7.3.1氟碳纤膜材料简介氟碳纤膜的构造，见下图。图中高张力聚酯纤维为材料的受力部分，提供高强的结构性能。组成织物膜材的纤维基布为纺纱丝线，而纺纱丝线由纤维捻成。目前膜材的纤维主要包括：有机纤维、聚酰胺（尼龙）纤维、聚酯纤维、玻璃纤维和聚四氯乙烯纤维等；聚合物表面处理能保持基布纤维的耐久性和防水性。目前常用的涂层主要包括：聚氯乙烯（PVC-Polyvinylchloride）涂层、聚四氟乙烯(PTFE)涂层、硅树脂（Silicon）涂层和氟化物涂层。其中氟化物涂层具有耐久性、抗菌、弹性好等优点，它作为材料的防腐蚀部分，提供耐酸碱的性能；100％氟碳烤漆为表面处理是材料的外观部分，提供自洁性能；氟碳纤膜材料性能参考数据（表一）项目数据值试验方法2重量<1000(g/m)NFENISO2286-2厚度0.78(mm)NFENISO2286-2抗拉强度(经/纬)84/80(kg/mm)NFENISO1421撕裂强度(纵向/横向)11/10(kg/mm)DIN53-363....\n防火测试PASSNFPA701透光率6％ASHRAE74-1988反射率78％ASHRAE74-1988使用最高温度>65oC适用最低温度<-25oC7.3.2膜结构体系简介膜结构也称织物结构，它以性能优良的柔软织物为材料，由内部空气压力支承膜面，或利用柔性钢索和刚性支承结构使膜面产生一定的预力，从而形成具有一定刚度并能覆盖大空间的新型空间结构体系。膜结构一般可分为空气支承膜结构（即充气式膜结构）、张拉式膜结构及骨架支承式膜结构三种，它们具有不同的结构特点、建筑表现形式，适应不同的应用场所。钢支承反吊氟碳纤膜结构是专门针对污水池加盖开发的新型结构方式，选用了耐腐蚀的氟碳纤膜作为覆盖材，并通过反吊的形式来适应污水池的腐蚀性环境。在国内新昌制药厂，新和成股份有限公司，永宁制药厂等污水站已率先使用了钢支承反吊氟碳纤膜进行污水池加盖，取得良好的效果。7.3.3膜封闭结构的特点1．耐久性钢支承反吊氟碳纤膜结构的巧妙之处在于“反吊”，采用了抗腐蚀能力很强的氟碳纤膜把废气罩住，钢结构在外侧将氟碳纤膜悬吊。这样既充分发挥了氟碳纤膜的抗腐蚀性能，又从根本上解决了钢结构与腐蚀性气体接触带来的腐蚀问题，因而钢构件可以按普通建筑结构等级考虑，具有50年的使用寿命，充分发挥了钢支承的结构性能，实现了结构骨架与覆盖材性能的完美结合。2．安全性钢支承反吊氟碳纤膜结构对荷载的抵抗能力更强，常见的结构荷载主要为自重，风载，雪载和地震作用。2（1）自重氟碳纤膜自重一般只有1kg/m左右，属于轻质高强的材料，对于大跨度的池体如沉淀池等尤为适合，从最大程度上减小了覆盖材自重荷载的影响。另外阳光板和玻璃钢板需要大量的檩条支承，而膜是通过预力张拉体现结构行为的材料，因此可以做到较大跨度而中间不需要任何支撑杆件，这样钢构件的....\n自重也大为减小。（2）风载氟碳纤膜的形状多为圆锥体，而且由于气体收集的要求整体都为封闭的，风会从曲线的膜面滑过，参照《建筑结构荷载规范》中的规定它的体形系数值在0.5~0.8，风洞试验的数据则更小些，这样从体型上削弱了风载对结构的影响。处于台州地区的永宁制药厂污水池采用了钢支承反吊氟碳纤膜结构，经历了今年最强的台风“卡努”（最大风力17级），结构完好无损，也充分体现了它的抗风优势。（3）雪载氟碳纤膜结构是属于张拉体系，必须形成比较大的负高斯双曲面才能使预应力有效施加，因此膜面必须有大的高差，即能形成相对大的坡度。另外膜的表面十分光滑，使雪能很难堆积在膜面上，积雪系数可根据高差参照《建筑结构荷载规范》进行选取，也可有条件自行做滑雪试验。（4）地震作用由于膜自重很小，而且结构属于柔性体系，自振周期长，根据公式地震惯性力I(t)＝－m[?g(t)+?(t)]，可见当质量m较小，自振周期t较大时，地震作用很小，因此可以大幅度地减少地震作用的影响。3．安装快捷，检修方便（1）安装快捷钢支承和膜体的加工都在工厂进行，加工质量得到可靠保障。现场安装时间短，减少了对场地的占用。尤其是旧池改造项目可采取结构整体吊装，不影响池体内部的设备运转。（2）检修方便由于工艺上的要求，需要定期对设备维修和检查，可以通过在边膜上预留门和通道的方式解决，这种结构实现开门开窗十分便捷，可满足任何工艺上的需求。4．美观性（1）形式灵活多样钢支承反吊氟碳纤膜结构可根据场地条件的不同，设计与周围环境相协调的外观，充分显示了柔性结构的特点。（2）光学美感氟碳纤膜材料的透射率约为6％，在日照下结构内部具通透性和明亮度，能满足内部设备检修的需求，在夜间灯光照明时，光线透过膜材能达到特殊的建筑效果。（3）自洁性氟碳纤膜的表面处理具有良好的自洁性能，限制了灰尘堆积，便于维护，其抗污染能力远远超过传统覆盖材，能使建筑保持清洁的外观。....\n（4）造型美观钢结构骨架粗犷壮观，充满阳刚的力感美，而氟碳纤膜则外观优雅，显得轻盈而飘逸，充满阴柔的曲线美，可谓刚柔并济，相得益彰。在平淡的厂区必将形成一道亮丽的风景线，成为工厂具标志性的建筑，使其充满工业现代化的气息。7.4不锈钢骨架＋阳光板o）适用范围1．适合小型设备的整体密闭。2．使用年限使用年限为5年。特点：防腐性能好，密闭空间小，降低了处理气量；整体拆装方便，便于格栅机检修；侧壁均为推拉窗式，便于观察和局部检修；透明且整体造型美观7.5HDPE软封闭罩1．跨度适于各种跨度的池体2.使用年限在10年以上7.5.1HDPE膜材料简介hdpe膜的产品性能：因为hdpe膜是由HDPE树脂生产加工而成，所以HDPE膜继承了HDPE的所有性能。其中包括：良好的防水、防腐、防潮性能，优良的抵抗紫外线和抗强烈太阳暴晒，优良的抵抗严寒，故即使在室外温度低至-50℃的东北地区使用HDPE膜，仍然具有良好的防水、防腐、防潮性能。化学性稳定，抗分解能力强，良好机械强度，环保无毒、五味等性能。....\n1、化学稳定性—HDPE膜具有优异的化学稳定性，被广泛用于污水处理，化学反应池，垃圾填埋场。耐高低温，耐沥青,油及焦油，耐酸、碱、盐等80多种强酸强碱化学介质腐蚀2、耐老化性能—HDPE膜具有优秀的抗老化、抗紫外线、抗分解能力，可裸露使用，材料使用寿命达50-70年，为环境提供很好的材料保证3、高机械强度—HDPE膜具有良好机械强度，断裂拉伸强度28Mpa，断裂延伸率700%6、成本低效益高—HDPE膜采用新型技术提高了防渗效果，但生产工艺更加科学、速捷、所以产品成本反而低于传统材料，经实际测算采用HDPE膜的一般工程要节约成本50%左右7、施工速度快—HDPE膜有很高的灵活性，有多种规格多种铺设形式满足不同工程要求，采用热熔焊接，焊缝强度高，施工方便、快速健康8、环保无毒性—防渗膜采用的材料均为无毒环保材料，防渗原理是普通物理变化，不产生任何有害物质，是环保、养殖、饮用水池的最佳选择HDPE膜技术性能指标表（CJ/T234-2006）测试特性单位性能要求测试方法备注幅宽m≥6.5厚度mm≥1GB/T6672最小密度g/cm3≥0.94GB/T1033拉伸屈服强度N/mm≥15GB/T1040拉伸断裂强度N/mm≥27GB/T1040拉伸屈服伸长率%≥12GB/T1040拉伸断裂伸长率%≥700GB/T1040尺寸稳定性%±2GB/T12027抗戳穿力N≥267GB/T6672碳黑含量%2.0-3.0GB/T13021氧化诱导时间min≥100GB/T17391....\n7.5.2工程实例....\n八、封闭工艺的合理性和先进性封闭方式使用范围使用年限投资承载备注2--3年中等低跨度越大单位面积成本越高碳钢骨架＋阳光板跨度10米内玻璃钢弧形盖板跨度10米内10年高高跨度越大单位面积成本越高10年以上较高高跨度越小单位面积成本越高反调膜任意跨度5--10年高低跨度越大单位面积成本越高不锈钢骨架＋阳光板设备密封罩10年以上较低高跨度越大单位面积成本越低HDPE膜封闭任意跨度九、除臭系统清单及运行费用估算序号名称规格型号材质单位数量万元备注一生物过滤系统1生物滤池7×3×3m玻璃钢套1北京金禹1.1预洗部分1×3×3m玻璃钢套13预洗部分填料填料高度0.5PPm33喷淋水泵流量：10m/h扬程：22mPVC(U)套1上海连成1.2生物降解部分6×3×3m玻璃钢套13生物降解部分复合填料m30....\n加湿系统配套PVC(U)套12布气支撑系统套13风量：10000m/h功率：3离心风机玻璃钢台211Kw；压力：2500PA34循环泵流量：10m/h扬程：22m耐腐蚀台2上海连成5循环液箱0.8×0.8×0.8m玻璃钢个2含过滤器二仪器仪表1液位仪个22进排水阀个2三控制系统1控制柜不锈钢台1带PLC、2相关控制元件批1四排气系统北京金禹1排气筒DN500玻璃钢米15带井字架2管路系统套1管道清单五封闭系统北京金禹1整套封闭系统北京金禹六保温房10×7×4m彩钢套1七安装运输1运费12设备材料连接附件、地脚螺栓等批13安装调试14培训技术服务八合计附件3：彩钢房清单9.2运行费用估算表、电费估算表功率运行时总装机功总运行功总运行费用序号主要设备数量（kw）间(h)率（Kw）率（kw）（RMB/天）离心风机18.524118.5444444LS-SW-28循环水泵1.52434.57272合计19.5516516备注：1.电费价格为1rmb/度.....\n十、售后服务承诺我公司作为国内资深的专业环境工程除臭公司，拥有国内一流的技术力量和深厚的技术储备。全员服务管理式的观念始终如一的体现在每一位朗森员工的工作中。10.1售后服务内容售后服务内容表1、服务宗旨：满足用户的需求是金禹环境的出发点和最终目标。2、系统在我公司和使用方共同调试符合运行条件后移交给使用方，我公司将安排专业技术人员对使用方现场使用人员进行指导、培训。3、我公司安排专门质量检查人员，定期对设备进行检查，并对不同季节设备运行的频率和时间给出建议。4、服务人员：均经过严格系统的拓展性培训，技术全面、精湛，经验丰富，具有至少两年以上的实践经验。5、信息反馈：北京金禹建立用户客户档案、售后服务反馈单和安装验收单等详细资料，售后服务信息全部联网，使信息收集和反馈准确、快捷。6、配件保障：金禹环境公司提供的设备核心部件及易损件长期备用，确保设备正常运行，可迅速解决用户问题。7、服务及管理：建立24小时服务热线，电话：18601375242。设备的后期维护由我公司负责。在接到客户的电话后，第一时间内赶到现场并解决问题。8、维修：金禹环境承诺系统终身维修，质保期过后只收配件费用，不收人工费。9、维护：北京金禹承诺设备从验收合格之日起一年内包换保修，不可抗力和非人为损坏除外。定期对设备进行检查维护，对易损件保证库存备货。....\n10、与客户建立信任关系：我们把自己的未来和客户的未来紧密联系在一起，把客户的需求作为我们唯一的目标，把客户的满意作为我们自己的成功。11、保修范围：所有合同中规定的保修内容可以1年内全系统保修。10.2人员培训计划为使我公司提供的合同设备正常安装、调试、运行、维护及检修，我公司提供相应的技术培训，培训内容和时间（见下表）。培训计划和内容如下：人员培训表时间项目第一天第二天第三天培训专业运行操作自控仪表综合测试培训内容1、工艺及原理介绍1、原理介绍2、运行调控技术2、控制设备使用3、安全事项及其他3、检测仪表介绍培训工程师1人1人2人10.3质量保证体系图总经理项目经理质量监督员技术员材料员施工人员....
