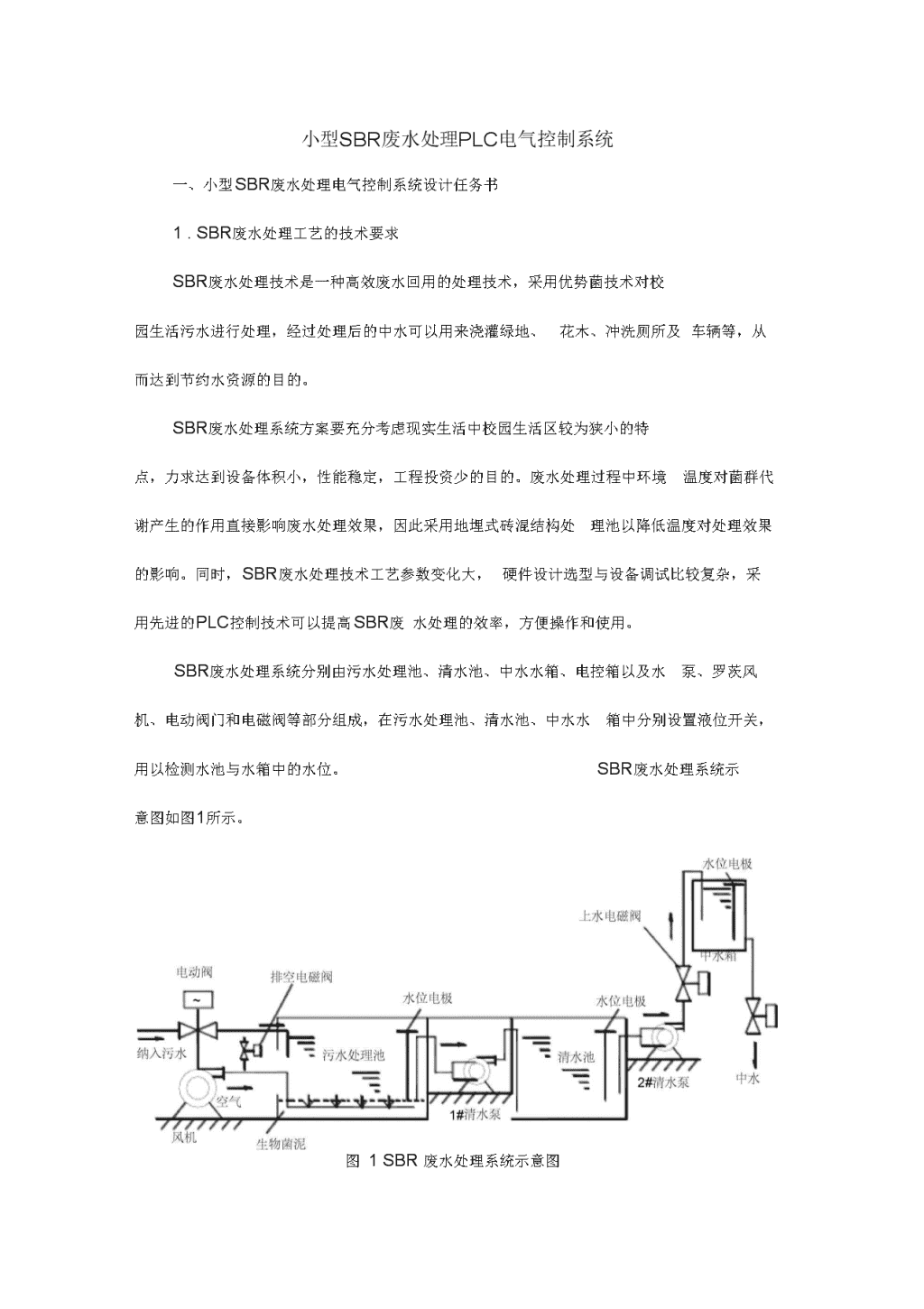

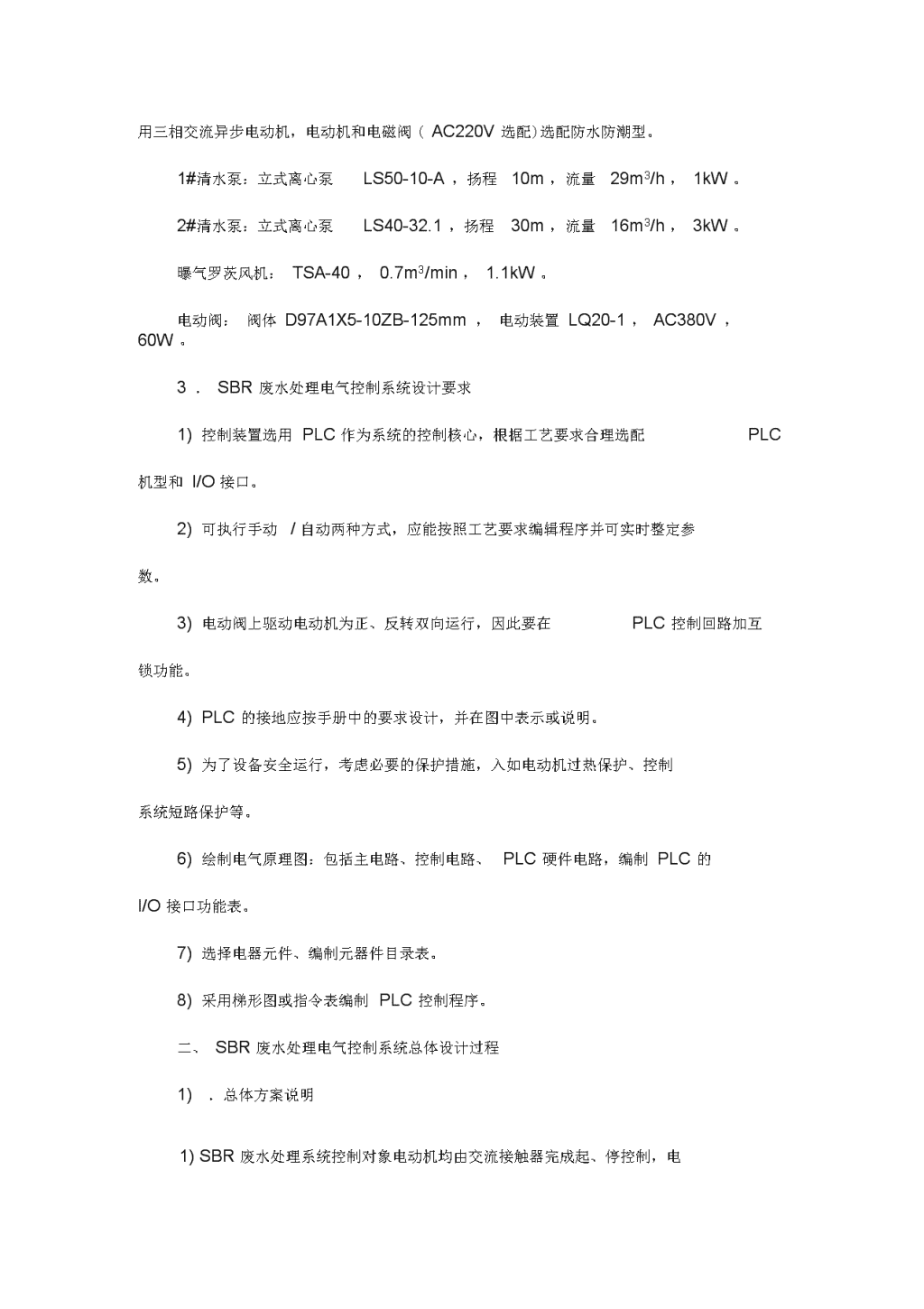

小型SBR废水处理PLC电气控制系统一、小型SBR废水处理电气控制系统设计任务书1.SBR废水处理工艺的技术要求SBR废水处理技术是一种高效废水回用的处理技术，采用优势菌技术对校园生活污水进行处理，经过处理后的中水可以用来浇灌绿地、花木、冲洗厕所及车辆等，从而达到节约水资源的目的。SBR废水处理系统方案要充分考虑现实生活中校园生活区较为狭小的特点，力求达到设备体积小，性能稳定，工程投资少的目的。废水处理过程中环境温度对菌群代谢产生的作用直接影响废水处理效果，因此采用地埋式砖混结构处理池以降低温度对处理效果的影响。同时，SBR废水处理技术工艺参数变化大，硬件设计选型与设备调试比较复杂，采用先进的PLC控制技术可以提高SBR废水处理的效率，方便操作和使用。SBR废水处理系统分别由污水处理池、清水池、中水水箱、电控箱以及水泵、罗茨风机、电动阀门和电磁阀等部分组成，在污水处理池、清水池、中水水箱中分别设置液位开关，用以检测水池与水箱中的水位。SBR废水处理系统示意图如图1所示。图1SBR废水处理系统示意图\n污水处理的第一阶段：当污水池中的水位处于低水位或无水状态时，电动阀会自动开起纳入污水。当污水池纳入的污水至正常高水位时，电动阀自动关闭，污水池中污水呈微氧和厌氧状态。污水处理的第二阶段：采用能降解大分子污染物的曝气法，可使污水脱色、除臭、平衡菌群的pH值并对污染物进行高效除污，即好氧处理过程。整个好氧（曝气）时间一般需要6〜8h。在曝气管路上安装了排空电磁阀，当电动阀门自动关闭后，排空电磁阀开起，罗茨风机延时空载起动，然后排空电磁阀关闭，污水池开始曝气。当曝气处理结束后，排空电磁阀再次开起，罗茨风机空载停机，然后排空电磁阀延时关闭。曝气风机在无负荷条件下起动和停止，能起到保护电动机和风机的作用。经过0.5h的水质沉淀，PLC下达起动1#清水泵指令，将沉淀后的水泵入到清水池。当清水池中的水位升至正常高水位时，1#清水泵自动停止运行。这时2#清水泵自动起动向中水箱泵水，当水箱内达到正常高水位时，2#清水泵自动停止运行，这时中水箱内的水全部完成处理过程。如上所示，当中水箱内水位降至低水位时，2#清水泵又自动起动向中水箱泵水。当污水池中的水位降至低水位时，电动阀门会自动打开继续向污水池纳入污水。如此循环往复。SBR废水处理技术针对污水水质不同选用生物菌群不同，工艺要求要求有所不同，电气控制系统应有参数可修正功能，以满足废水处理的要求。1．SBR废水处理系统动力设备SBR废水处理系统中所使用的动力设备（水泵、罗茨风机、电动阀），均采\n用三相交流异步电动机，电动机和电磁阀(AC220V选配)选配防水防潮型。1#清水泵：立式离心泵LS50-10-A，扬程10m，流量29m3/h，1kW。2#清水泵：立式离心泵LS40-32.1，扬程30m，流量16m3/h，3kW。曝气罗茨风机：TSA-40，0.7m3/min，1.1kW。电动阀：阀体D97A1X5-10ZB-125mm，电动装置LQ20-1，AC380V，60W。1．SBR废水处理电气控制系统设计要求1)控制装置选用PLC作为系统的控制核心，根据工艺要求合理选配PLC机型和I/O接口。2)可执行手动/自动两种方式，应能按照工艺要求编辑程序并可实时整定参数。3)电动阀上驱动电动机为正、反转双向运行，因此要在PLC控制回路加互锁功能。4)PLC的接地应按手册中的要求设计，并在图中表示或说明。5)为了设备安全运行，考虑必要的保护措施，入如电动机过热保护、控制系统短路保护等。6)绘制电气原理图：包括主电路、控制电路、PLC硬件电路，编制PLC的I/O接口功能表。7)选择电器元件、编制元器件目录表。8)采用梯形图或指令表编制PLC控制程序。二、SBR废水处理电气控制系统总体设计过程1)．总体方案说明\n动阀电动机要采用正、反转控制。1)污水池、清水池、中水水箱水位检测开关，在选型时考虑抗干扰性能，选用电极考虑耐腐蚀性。2)电动阀上驱动电动机，其内部设有过载保护开关，为常闭触点，作为电动阀过载保护信号，PLC控制电路考虑该信号逻辑关系。3)1#清水泵、2#清水泵、罗茨风机电动机、电动阀电动机分别采用热继电器实现过载保护，其热继电器的常开触点通过中间继电器转换后，作为PLC的输入信号，用以完成各个电动机系统的过载保护。4)罗茨风机的控制要求在无负载条件下起动或停机，需要在曝气管路上设置排空电磁阀。5)主电路用断路器，各负载回路和控制回路以及PLC控制回路采用熔断器，实现短路保护。6)PLC选用继电器输出型。7)PLC自身配有24V直流电源，外接负载时考虑其供电容量。PLC接地端采用第三种接地方式，提高抗干扰能力。8)．SBR废水处理电气控制原理图设计(1)主电路设计SBR废水处理电气控制系统主电路如图2所示。\nRSTNQFUtl6FU1UFU2ClIIIt【I【”1MJKL5L6J、M\(\\K\FR1田岛M1~M2〜JtKM5FR2FR43MKFU3M3〜FU4M4阀门电动机JT.[|1#泵（污水）2#泵（清水）风机图2SBR废水处理电气控制系统主电路1）主回路中交流接触器KM1、KM2、KM3分别控制1#清水泵M1、2#清水泵M2、曝气风机M3;交流接触器KM4、KM5控制电动阀电动机M4,通过正、反转完成开起阀门和关闭阀门的功能。2）电动机M1、M2、M3、M4由热继电器FR1、FR2、FR3、FR4实现过载保护。电动阀电动机M4控制器内还装有常闭热保护开关，对阀门电动机M4实现双重保护。3）QF为电源总开关，既可完成主电路的短路保护，又起到分断三相交流电源的作用，使用和维修方便。4）熔断器FU1、FU2、FU3、FU4分别实现各负载回路的短路保护。FU5、FU6分别完成交流控制回路和PLC控制回路的短路保护。（2）交流控制电路设计SBR废水处理系统交流控制电路如图3所示。\nL5-〜220VN-HL1电源指示KM1-1HL21#泵提示（潜水）KM2-1KM3-1KA2-1KA2-2KA3-1HL3：.：HL4.YA1-D-HL5YA2-l>罗茨风机上水电磁阀上水阀指示排空电磁阀FR2yFR3-W-'KA1aTC2#泵提示（清水）隔离变压器1:1•■|+雁1呵.PLC注：表示采用第三种电动机过载保护接地方式。FR4>图3SBR废水处理系统交流控制电路1）控制电路有电源指示HL。PLC供电回路采用隔离变压器TC,以防止电源干扰。2）隔离变压器TC的选用根据PLC耗电量配置，可以配置标准型、变比1:1、容量100VA隔离变压器。3）1#清水泵M1、2#清水泵M2、曝气风机M3分别有运行指示灯HL1、HL2、HL3,由KM1、KM2、KM3接触器常开辅助触点控制。4）4台电动机M1、M2、M3、M4的过载保护，分别由4个热继电器FR1、FR2、FR3、FR4实现，将其常闭触点并联后与中间继电器KA1连接构成过载保护信号，KA1还起到电压转换的作用，将220V交流信号转换成直流24V信号送入PLC完成过载保护控制功能。5）上水电磁阀YA1和指示灯HL1、排空电磁阀YA2,分别由中间继电器KA2和KA3触点控制。（3）主要参数计算1)断路器QF脱扣电流。断路器为供电系统电源开关，其主回路控制对象为电感性负载交流电动机，断路器过电流脱扣值按电动机起动电流的1.7倍整\n定。SBR废水处理系统有3kW负载电动机一台，起动电流较大，其余三台为1.1kW以下，起动电流较小，而且工艺要求4台电动机单独起动运行，因此可根据3kW电动机选择自动开关QF脱扣电流IQF：Iqf=1.7In=1.7>6A=10.2AM0A,选用Iqf=10A的断路器。2)熔断器FU熔体额定电流Ifu。以曝气风机为例，IfuWIn=2X2.5A=5A,选用5A的熔体。其余熔体额定电流的选择，按上述方法选配。控制回路熔体额定电流选用2A。3)热继电器的选择请参考有关技术手册，自行计算参数。4))PLC控制电路设计包括PLC硬件结构配置及PLC控制原理电路设计。1)硬件结构设计。了解各个控制对象的驱动要求，如：驱动电压的等级、负载的性质等；分析对象的控制要求，确定输入/输出接口(I/O)数量；确定所控制参数的精度及类型，如：对开关量、模拟量的控制、用户程序存储器的存储容量等，选择适合的PLC机型及外设，完成PLC硬件结构配置。2)根据上述硬件选型及工艺要求，绘制PLC控制电路原理图，绘制PLC控制电路，编制I/O接口功能表。图4为SBR废水处理系统PLC控制电路原理图，L6作为PLC输出回路的电源，分别向输出回路的负载供电，输出回路所有COM端短接后接入电源N端。\nHL8HL10HL12HL141-4MKHL7HL9HL11HL13COM1IY1IY3|Y5[Y7]Y10]丫12Y14IY16ICOM4|L6NKM3KA2KA3HL68中中中<8)NL|AC100~224V-1Y0Ty2Iy4Iy61COM21Y11IY13ICOM3]Y15Y；7]输工端FX2N-48MRIDC24V—|X0—IX2X4'X6].]X10'X12]X14]X16]—*|X20[X22]X24]X26’输入端ORFcmQ1QS电动阀控制器0.724+||.pOMUX1X3II，5I「X7II；11]”；311115flX17I：||：211『23|；25IX27I图4SBR废水处理系统PLC控制电路原理图1)KM4和KM5接触器线圈支路，设计了互锁电路，以防止误操作故障。2)PLC输入回路中，信号电源由PLC本身的24V直流电源提供，所有输入COM端短接后接入PLC电源DC24V的(+)端。输入口如果有有源信号装置，需要考虑信号装置的电源等级和容量，最好不要使用PLC自身的24V直流电源,以防止电源过载损坏或影响其他输入口的信号质量。3)PLC采用继电器输出，每个输出点额定控制容量为AC250V,2A表1和表2分别为SBR废水处理系统PLC输入和输出接口功能表。表1SBR废水处理系统PLC输入接口功能表工位名称输入口\n1污水池高水位开关信号H1X0002!污水池低水位开关信号L1X0013；清水池高水位开关信号H2X0024.清水池低水位开关信号L2X0035i中水箱高水位开关信号H3X0046i中水箱低水位开关信号L3X005■'起动按钮（绿色）SB1X0068；停止按钮（红色）SB2X0079）旋钮开关（自动）SB3-1X0100i旋钮开关（手动）SB3-2X0111i手动开电动阀旋钮开关SB4X0122i手动关电动阀旋钮开关SB5X0133i1#清水泵手动旋钮升关SB6X0144i2#清水泵手动旋钮开关SB7X0155i电动阀门开起限位开关SQ1X016i电动阀门关闭限位开关SQ2X017\n617电动阀电动机故障报警FR0X02018电动机热保护器报警KA1X02119曝气风机手动旋钮开关SB8X02220!输入点备用X023〜X027表2SBR废水处理系统PLC输出接口功能表号、_.工位名称文字符号输入口11#清水泵接触器KM1Y0002!2#清水泵接触器KM2Y001■；污水池局水位红色才旨示灯HL7Y0024■污水池低水位绿色指示灯HL8Y0035i清水池局水位红色才旨示灯HL9Y0046i清水池低水位绿色指示灯HL10Y005■‘中水箱局水位红色才旨示灯HL11Y0068；中水箱低水位绿色指示灯HL12Y007\nJ号、_.工位名称文字符号输入口9）电动阀门开起绿色指示灯HL13Y01001电动阀门关闭黄色^旨示灯HL14Y01111开电动阀门接触器KM4Y01221关电动阀门接触器KM5Y01331电动机热保护器报警红色指示灯HL6Y01441罗茨风机（曝气风机）接触器KM3Y01551排空电磁阀继电器KA3Y01661上水电磁阀继电器KA2Y01771输出口备用Y020〜Y0276）根据上述设计，对照主回路检查交流控制回路、PLC控制回路、各种保\n护联锁电路、PLC控制程序等，全部符合设计要求后，绘制出最终的电气原理7）根据设计方案选择的电气元件，编制原理图的元器件目录表，如表3所表3SBR废水处理系统元器件目录表序号乂了化1勺名称数量规格型号备注1M1〜M4电动机4Y系列三相交流异步电动机2FR1〜FR4热继电器4JR16B-20/3参照电动机整定电流3FU1〜FU4熔断器12RL1-15熔体2〜10A4FU5、FU6熔断器2RT16-32X熔体2A5QF断路器1C45AD脱扣电流10A6TC隔离艾压器1BK-100变比1:1,AC220V7SB1起动按钮1LAY37绿色8SB2停止按钮1LAY37红色9SB3转换开关1LAY37-D2手动/自动转换10SB4〜SB8手动开关5LAY37-D2黑色11KM1〜KM4交流接触器4DJX-9线圈电压：AC220V12KA1〜KA3中间继电器3HH52P线圈电压：AC220V13HL1〜HL15指示灯15AD16-22LED显示，AC220V14YA1电磁阀1ZCT-50A线圈电压：AC220V\n15YA2电磁阀1ZCT-15A线圈电压：AC220V16YA3电动阀门装置1LQA20-1AC380,60W17PLC可编程控制器1FX2N-48MR继电器输出（5）PLC控制程序设计1）程序设计。根据控制要求，建立SBR废水处理系统控制流程图，如图5所示，表达出各控制对象的动作顺序，相互间的制约关系。在明确PLC寄存器空间分配，确定专用寄存器的基础上，进行控制系统的程序设计，包括主程序编制、各功能子程序编制、其他辅助程序的编制等。2）系统静态调试。空载静态调试时，针对运行的程序检查硬件接口电路中各种逻辑关系是否正确，然后先调试子程序或功能模块程序，然后调试初始化程序，最后调试主程序。调试过程中尽量接近实际系统，并考虑到各种可能发生的情况，作反复调试，出现问题及时分析、调整程序或参数。3）系统动态调试及运行。在动态带负载状态下调试，密切观察系统的运行状态，采用先手动再自动的调试方法，逐步进行。遇到问题及时停机，分析产生问题的原因，提出解决问题的方法，同时做好详尽记录，以备分析和改进\n手动操作图5SBR废水处理系统控制流程图SBR废水处理系统PLC控制程序如图6所示。\nXOOT2?—IPXG102S——I；{ITSYM甘£<£T{RSTH3EHSSW2如Kt加I日MTU)51-HI1-I卜YOOQXOL6MIS1017(丫。需c丫巩。fllSM划8{SFT昵£e^TM52jjtsM初fSETU37j>TM37图6SBR废水处理系统PLC控制梯形图程序\nS710]10510713]仙5lie性124127m133140111lie)RO155161图6SBR废水处理系统PLC控制梯形图程序（续5）\n图6SBR废水处理系统PLC控制梯形图程序（续5）\n图6SBR废水处理系统PLC控制梯形图程序（续5）\n{kstmis图6SBR废水处理系统PLC控制梯形图程序（续5）HL3卿——|Iq]1154TJ7K02L271—IIKHCYOGI：11177HIS—II^―5监KITOO-[setM灯1M67]年力丁N70]£那U1W]■Oir。项]心门us&]-{RST¥5备]
