船用生活污水处理装置型式认可与产品检验须知 12页

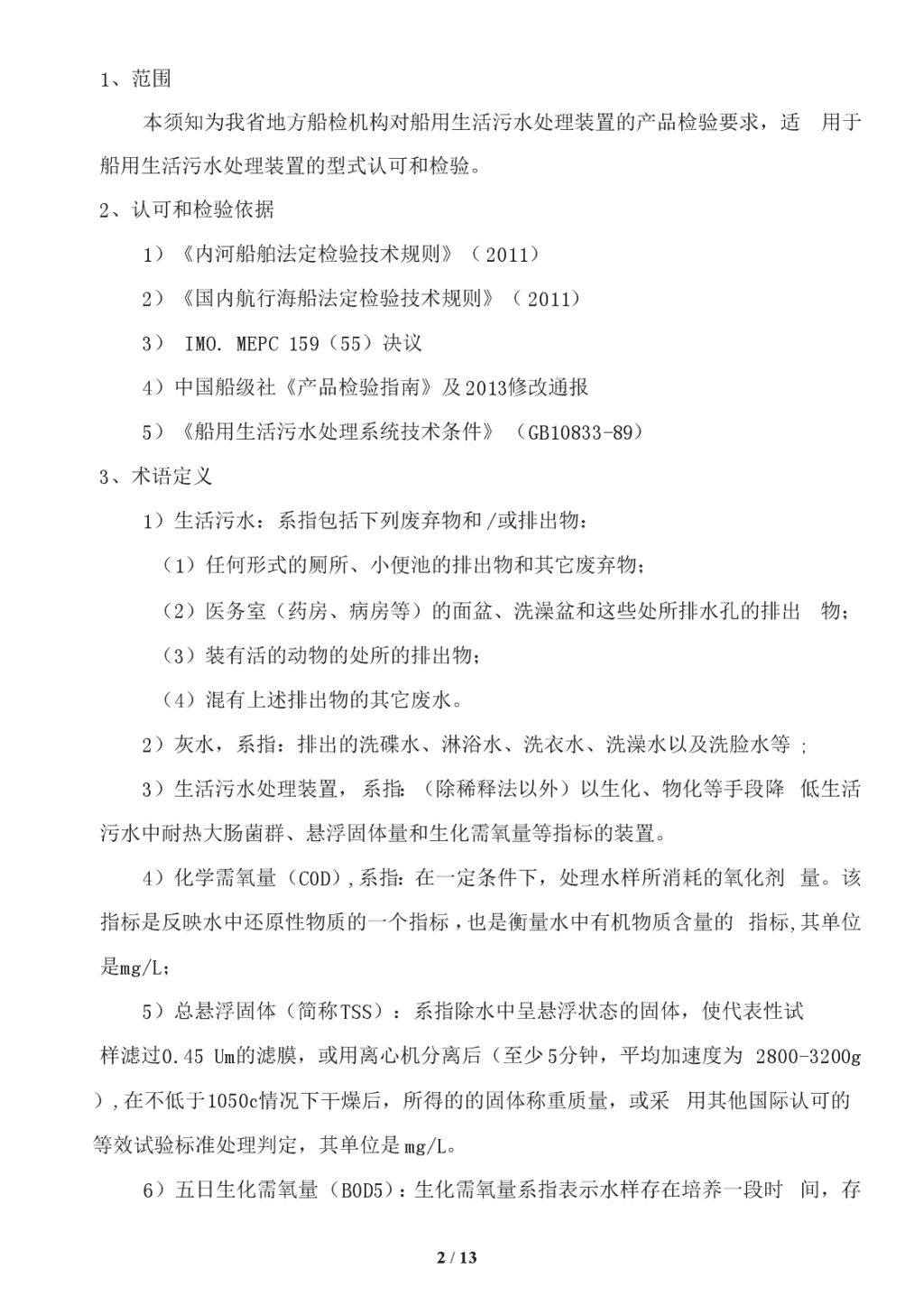

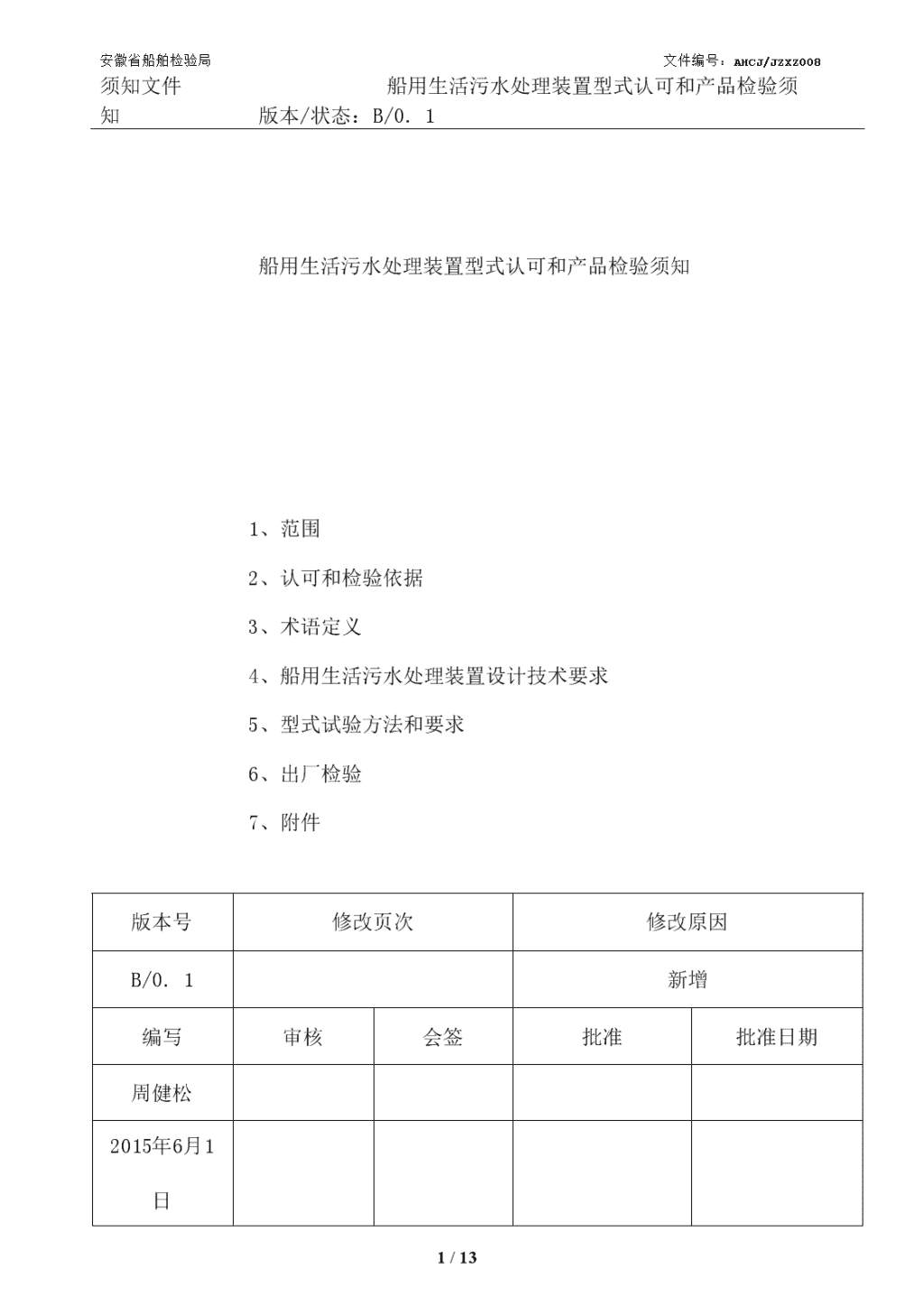

安徽省船舶检验局文件编号：AHCJ/JZXZ008须知文件船用生活污水处理装置型式认可和产品检验须知版本/状态：B/0.1船用生活污水处理装置型式认可和产品检验须知1、范围2、认可和检验依据3、术语定义4、船用生活污水处理装置设计技术要求5、型式试验方法和要求6、出厂检验7、附件版本号修改页次修改原因B/0.1新增编写审核会签批准批准日期周健松2015年6月1日12/13\n1、范围本须知为我省地方船检机构对船用生活污水处理装置的产品检验要求，适用于船用生活污水处理装置的型式认可和检验。2、认可和检验依据1）《内河船舶法定检验技术规则》（2011）2）《国内航行海船法定检验技术规则》（2011）3）IMO.MEPC159（55）决议4）中国船级社《产品检验指南》及2013修改通报5）《船用生活污水处理系统技术条件》（GB10833-89）3、术语定义1）生活污水：系指包括下列废弃物和/或排出物：（1）任何形式的厕所、小便池的排出物和其它废弃物；（2）医务室（药房、病房等）的面盆、洗澡盆和这些处所排水孔的排出物；（3）装有活的动物的处所的排出物；（4）混有上述排出物的其它废水。2）灰水，系指：排出的洗碟水、淋浴水、洗衣水、洗澡水以及洗脸水等;3）生活污水处理装置，系指：（除稀释法以外）以生化、物化等手段降低生活污水中耐热大肠菌群、悬浮固体量和生化需氧量等指标的装置。4）化学需氧量（C0D）,系指：在一定条件下，处理水样所消耗的氧化剂量。该指标是反映水中还原性物质的一个指标，也是衡量水中有机物质含量的指标,其单位是mg/L；5）总悬浮固体（简称TSS）：系指除水中呈悬浮状态的固体，使代表性试样滤过0.45Um的滤膜，或用离心机分离后（至少5分钟，平均加速度为2800-3200g）,在不低于1050c情况下干燥后，所得的的固体称重质量，或采用其他国际认可的等效试验标准处理判定，其单位是mg/L。6）五日生化需氧量（B0D5）：生化需氧量系指表示水样存在培养一段时12/13\n间，存放前后水样的溶解氧之差。B0D5系指水中可被氧化物质（特别是有机物）在温度为20±1℃温度，培养时间为五天，生物氧化分解所消耗的溶解氧量。其单位是mg/L。7）耐热大肠菌群：系指在44.5C情况下，48小时内可从乳糖产生气体的大肠杆菌群，单位为每100ml水中的M.P.N（数量/100ml）来表示。8）船上试验，系指：对已经安装上船的生活污水处理装置的试验；9）陆上试验，系指：对安装上船前的生活污水处理装置的试验，例如工厂试验。4、船用生活污水处理装置设计技术要求1）环境条件生活污水处理装置和粉碎消毒设备在下列情况下应能正常工作：（1）船舶横倾±15°、横摇±22.5°、纵倾±5°、纵摇±7.5°情况下;（2）环境温度0〜55C；（3）在相对湿度不大于90%。（4）在该生活污水处理装置在及其正常运行位置任何平面的倾斜角达22.50情况下2）生活污水处理装置的排放水质标准按照IMO.MEPC159（55）决议的要求，生活污水处理装置的排放水质要求如下：（1）耐热大肠杆菌儿何平均值为不超过100/100ml；（2）悬浮固体总量儿何平均值，陆上试验时为，不超过35mg/l,船上试验时，不得高于冲洗水的悬浮固体量加上35mg/L（3）5天生化需氧量（B0D5）几何平均值不超过25mg/l;（4）化学需氧量几何平均值不超过125mg/l;（5）排出物PH值介于6和8.5之间；（6）残余氯：如用氯作为消毒剂，残余氯含量应低于0.5mg/L。3）生活污水处理装置结构及附件要求（1）装置或设备应设有各种尺寸合适的孔，用作排空、清洗、检查和维修。12/13\n（2）装置或设备应设有通向大气的透气管接口。对于可能产生爆炸性气体的污水处理装置，其透气管末端应设金属防火网。（3）装置或设备的布置应使其能方便地对流入和排出的污液进行取样。（4）装置或设备应设置应急溢流孔，一般应设置在消毒室，且高度应高于高位报警液面。（5）装置或设备应有有效的防腐蚀措施。5、型式试验方法和要求1）试验方法根据中国船级社《产品检验指南》，型式试验可采用以下两种方法中的一种：采用在陆上模拟船上条件下的试验，在船上实际运行条件下的试验2）外观、尺寸及装配质量检验（1）检查生活污水处理装置的外观、尺寸、焊接质量和内外壁涂层等质量，应符合设计要求；（2）检查泵、杀菌设备及部件、管路阀件、电控箱、仪表灯等的安装情况。符合设计要求。3）密性试验生活污水处理装置应作压力为2.1m水柱的水压试验，压时lh,应无泄漏。及系统连接的属于系统内的管路，应以管路工作压力的2倍做水压试验。检查各箱体之间、总箱体应无渗漏、变形等。4）性能试验（1）原污水质量在陆上试验生活污水处理装置：排'X物应为未经储存的生活污水，其成分为粪便、尿、手纸和冲洗水，为试验目的已按需要在其中加入原始生活污水泥,以达到将及核准生活污水处理装置时所依据的人数和水力负荷相应的悬浮固体总量的最小浓度。试验应计及系统的类型（如真空型或重力型坐便器）以及处理前可能加到生活污水里的任何冲洗用的水或灰水。无论如何，排入物的悬浮固体浓度不得少于500mg/lo12/13\n在船上试验生活污水处理装置：排人物可为正常营运条件下产生的生活污水。无论如何，排入物的悬浮固体总量平均浓度不得少于500mg/l。（2）试验持续时间应在生活污水处理装置达到稳定状态后，试验的持续时间为十天，至少应对处理后排出物采集40份试样。（3）负荷系数应按照设备设计的平均负荷系数进行试验。在试验期间，应分别在最小、平均和最大容量负荷条件下对生活污水处理装置进行试验。具体采集次数和方法详见5.4o5）采样次数和方法生活污水处理装置模拟实船的使用情况进行排放水采样，每天进行4次排放水采样，分别为平均负荷试样采集、最大负荷试样采集、最小负荷试样采集、平均负荷试样采集，持续10天，共计取样40次。按照IMO.MEPC159（55）决议的要求，具体取样时间如下：每天的上午8点，上午9:30,下午15:00,下午17:00取4次样，连续10天。12/13\n平均仇荷试样采集域小仇荷试样采集最大负荷试样采集平均负荷庆样采集图1:为试验生活污水处理装置建议的水力负荷要素和取样次数，可作必要修改以计及各个生活污水处理装置的特点6）盐度和温度试验应在制造厂规定的整个盐度和温度范围内进行，盐度和温度的范围应宽于污水处理装置实际所遇到的范围，应当记录任何对运行条件的限制。7）倾斜试验生活污水处理系统在陆上试验时，应进行固定倾斜22.5°状态下的性能试验，装置的倾斜方向由验船师根据对设备最不利的工作位置选定，试验时间至少为两天，运转应可靠，排放水质仍应符合要求。该试验含在10天型式试验时间内。8）排放水的分析检测对于本生活污水处理装置试验采集试样必须送检至有相应资质的分析检测单位按照相关标准检测排放水耐热大肠杆菌菌群数、悬浮固体（TSS）、B0D5、COD和PH等指标。排出物水样检测机构应为国家认可的且具有相应资质的、可接受的权威机构。9）采样要求（1）采集的样品需用专门的试剂瓶进行盛装，并做好封存工作。（2）样品的采集需在我局的监管情况下进行采集。（3）应做好相应采样文件记录工作。12/13\n10）零负荷试验装置应进行零负荷试验。装置可处于停止运行或自动零负荷运行状态。零负荷试验后应能保证装置正常工作，但零负荷试验时间不计算十天之内，可在上述试验完成后进行。11）拆检型式试验后，试验样机应进行拆检，内部腐蚀情况，油漆喷涂质量等情况应符合设计要求6、出厂检验1）检验内容（1）主管机关签发的船用产品证书或工厂质量合格证明文件的核查；（2）记录报告和检验、试验条件的核查：I.核查在制造厂完工的主要产品零部件的材料质量保证书和/或理化性能报告；II.核查制造厂检验、测量、试验条件、试验/检测设备清单和有效计量检定证明文件；III.核查制造厂试验报告，包括样机型号、规格、产品编号、试验地点、试验日期、试验环境、试验项目及各项试验数据、检验和试验的结论等IV.核查试验中发现的问题及处理措施的说明等。2）认可后的单件/单批检验和试验项目如下（1）外观、尺寸及装配质量检验；（2）密性试验;（3）设备运转试验：检查如气泵、排放泵、粉碎泵、加药泵、臭氧发生器、紫外线消毒器、电解槽等设备的运转试验是否正常；（4）清水动作试验：生活污水处理系统在额定的电压下用清洁水进行试验,检查系统各部件运转是否正常。（5）回流效用试验（适用于生化法生活污水处理装置）：打开提升回流污泥和撇渣回流空气阀，检查回流是否正常。12/13\n7、附件1）生活污水处理装置型式认可工作流程2）生活污水处理装置型式认可申请资料目录3）生活污水处理装置型式认可图纸和技术文件清单4）生活污水处理装置型式认可存档资料目录附件1生活污水处理装置型式认可工作流程1、服务对象提交“船检服务申请书”，附型式认可申请资料;2、分支机构工作人员进行登记标识，向服务对象提供受理回执和资料接收清12/13\n单；3、分支机构对型式认可申请资料进行符合性审查；4、符合性审查合格后，分支机构将符合性审查报告和型式认可申请资料提交省局，请求进行型式认可；5、省局成立型式认可工作小组，对型式认可进行任务安排；6、省局组织型式认可图纸审查，由分支机构收取相关费用；7、型式认可工作小组进行现场审核，开展型式试验；8、型式认可工作小组组长编制审核报告，提交省局船检处；9、省局船检处审查通过后，由省局船检处处长审批；10、型式认可收费由分支机构进行；11、省局打印型式认可证书；12、证书发放；13、归档。附件2生活污水处理装置型式认可申请资料目录12/13\n1、资料目录2、船用产品型式认可申请书3、企业营业执照复印件4、工厂概况5、生产经历概况6、主要生产设备明细表7、质量管理体系文件及认证证书复印件或质量控制系统文件，至少包括：（1）生产/技术管理制度（2）生产流程和工艺文件（3）主要职能部门/人员工作关系图（4）产品质量控制程序（5）检测设备、仪器管理规定（6）原材料、半成品、成品和外购件的质量检验办法和管理制度8、试验和检测人员基本情况表及相应资格证书复印件9、关键工种人员基本情况表及相应资格证书复印件10、产品设计图纸，包括计算书，说明书，型式试验大纲，验收技术条件和相关技术标准11、产品配置表及备件清单以及质量证明书/合格证书、检验/试验记录、使用及保养说明书、铭牌样本附件3生活污水处理装置型式认可图纸和技术文件清单1、型式认可图纸目录12/13\n2、主要性能规格表3、总装配图4、箱体结构布置图5、管路布置图6、主要系统原理图及安全报警装置7、电控箱说明书（如需要时）8、电控箱原理图（如需要时）9、电控箱元器件清单（如需要时）10、计算书（主要指生活污水停留时间及供气量的计算）11、内壁涂装要求12、型式试验大纲13、产品说明书14、主要设备清单（含粉碎泵、气泵、真空泵、紫外线消毒管/器、超滤膜、备用电源等）注：所提供资料应包含以上内容。附件4生活污水处理装置型式认可存档资料目录1、资料目录2、船用产品型式认可申请书3、企业营业执照复印件4、工厂概况5、生产经历概况6、主要生产设备明细表12/13\n7、质量管理体系文件及认证证书复印件或质量控制系统文件，至少包括：a）生产/技术管理制度b）生产流程和工艺文件0主要职能部门工作关系图d）产品质量控制程序e）检测设备、仪器管理规定f）原材料、半成品、成品和外购件的质量检验办法和管理制度8、试验和检测人员基本情况表及相应资格证书复印件9、关键工种人员基本情况表及相应资格证书复印件10、批准产品图纸，包括计算书，说明书，型式试验大纲，验收技术条件和相关技术标准11、产品配置表及备件清单以及质量证明书/合格证书、检验/试验记录、使用及保养说明书、铭牌样本12、受理回执13、片区局初审记录14、检验项目表15、船用产品检验通知单16、产品的原材料（零部件）质保书/产品证书复印件17、试验记录18、检验记录/报告19、审核报告20、船用产品型式认可证书副本21、计费单及发票复印件22、其他相关记录12/13
