大豆废水处理方案设计 19页

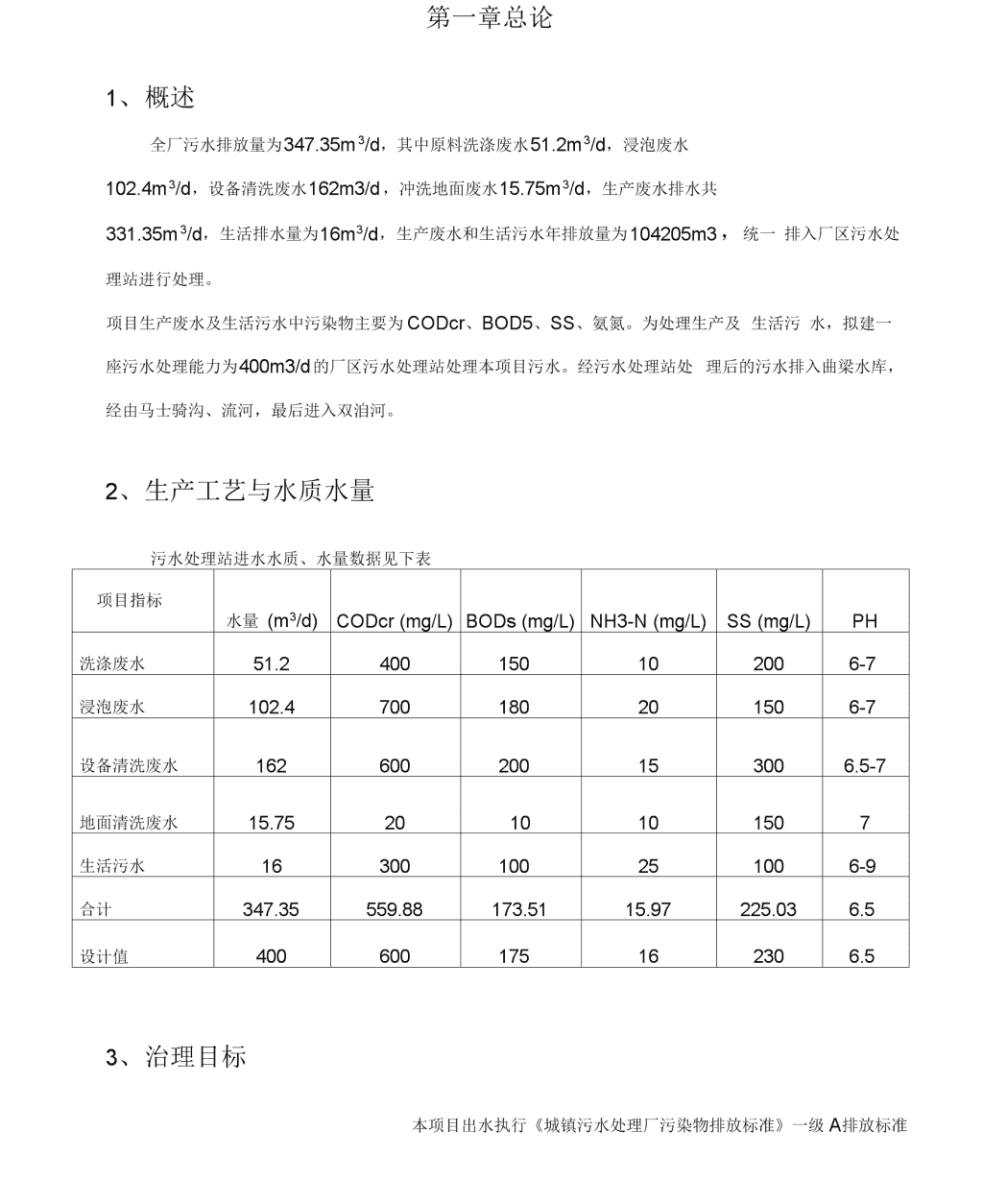

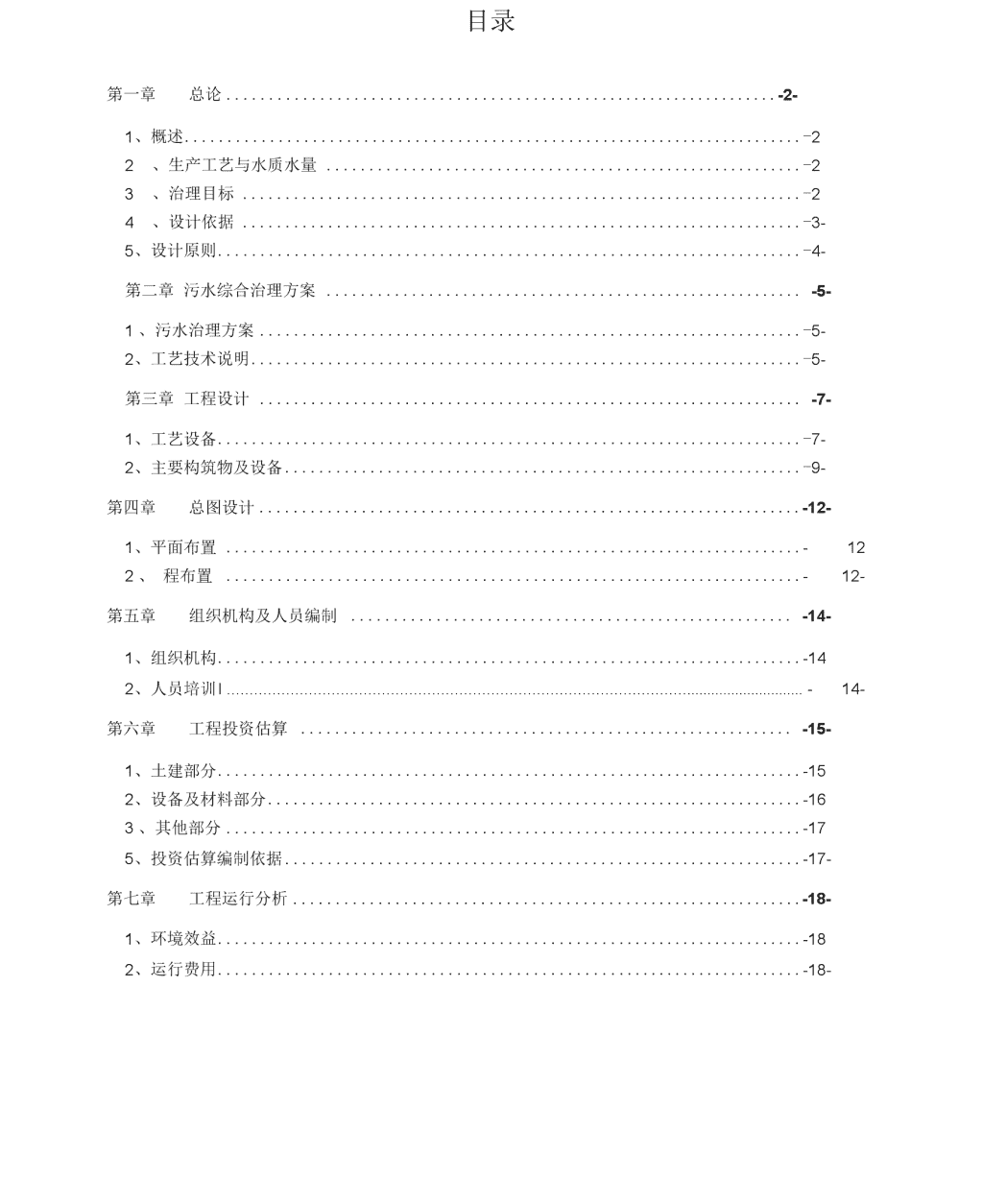

目录第一章总论-2-1、概述-22、生产工艺与水质水量-23、治理目标-24、设计依据-3-5、设计原则-4-第二章污水综合治理方案-5-1、污水治理方案-5-2、工艺技术说明-5-第三章工程设计-7-1、工艺设备-7-2、主要构筑物及设备-9-第四章总图设计-12-1、平面布置-122、程布置-12-第五章组织机构及人员编制-14-1、组织机构-142、人员培训I-14-第六章工程投资估算-15-1、土建部分-152、设备及材料部分-163、其他部分-175、投资估算编制依据-17-第七章工程运行分析-18-1、环境效益-182、运行费用-18-\n第一章总论1、概述全厂污水排放量为347.35m3/d，其中原料洗涤废水51.2m3/d，浸泡废水102.4m3/d，设备清洗废水162m3/d，冲洗地面废水15.75m3/d，生产废水排水共331.35m3/d，生活排水量为16m3/d，生产废水和生活污水年排放量为104205m3，统一排入厂区污水处理站进行处理。项目生产废水及生活污水中污染物主要为CODcr、BOD5、SS、氨氮。为处理生产及生活污水，拟建一座污水处理能力为400m3/d的厂区污水处理站处理本项目污水。经污水处理站处理后的污水排入曲梁水库，经由马士骑沟、流河，最后进入双洎河。2、生产工艺与水质水量污水处理站进水水质、水量数据见下表项目指标水量(m3/d)CODcr(mg/L)BODs(mg/L)NH3-N(mg/L)SS(mg/L)PH洗涤废水51.2400150102006-7浸泡废水102.4700180201506-7设备清洗废水162600200153006.5-7地面清洗废水15.752010101507生活污水16300100251006-9合计347.35559.88173.5115.97225.036.5设计值400600175162306.53、治理目标本项目出水执行《城镇污水处理厂污染物排放标准》一级A排放标准\n水质指标CODcr(mg/L)BODs(mg/L)NH3-N(mg/L)SS(mg/L)pH\n出水浓度<50<10<5(8)<106-94、设计依据《造纸工业水污染物排放标准》(GWPB2-1999)；《室外排水设计规范》(GBJ14-877997年版)；《给水排水制图标准》(GBJ106-87)；《总图制图标准》(GBJ103-87)；《给水排水设计基本术语标准》(GBJ125-89)；《建筑给水排水设计规范》(GBJ15-88)；《厂矿道路设计规范》(GBJ22-87)；《泵站设计规范》(GB/T50265-97)；《建筑抗震设计规范》(GBJ11-89)；《给水排水工程结构设计规范》(GBJ69-84)；《混凝土结构设计规范》(GBJ10-89)；《砌体结构设计规范》(GBJ3-88)；《建筑地基基础设计规范》(GBJ7-89)；《建筑设计防火规范》(GBJ16-87)；《构筑物抗震设计规范》(GBJ50191-92)；《室外给水排水和煤气热力工程抗震设计规范》(GB50032-91)；《污水泵站设计规程》(DBJ08-23-91)；《建筑地面设计规范》(GBJ50037-96)；《工业企业噪音控制设计规范》(GBJ.87-85)；《地下工程防水技术规程》(GBJ108-87)；《建筑灭火器配置设计规范》(GBJ140-90)；《屋面工程技术规程》(GB50207-94)；《工业企业总平面设计规范》(GB50187-93)；《民用建筑设计通则》(JGJ37-87)；《民用建筑电气设计规范》(JGJ16-92)；《供电系统设计规范》(GB50052-95)；《低压配电设计规范》(GB50054-95)；《电动装置的继电保护和自动装置设计规范》(GB50060-92)；《工业建筑防腐蚀设计规范》(GB50046-95)；《地面水环境质量标准》(GB3838-88)；《污水综合排放标准》(GB8978-1996)；《房屋建筑制图统一标准》(GBJL86)；《建筑模数协调统一标准》(GBJ2-86)；《厂房建筑模数协调标准》(GBJ6-86)；《建筑制图标准》(GBJ104-87)；《工业企业采光设计标准》(GB50033-91)；《工业企业设计卫生标准》(TJ36-79)；《民用建筑隔音设计标准》(GBJ118-88)；《新乡恒昌纸业有限公司污水处理技术方案草案》；本公司处理类似工业废水的工程经验。5、设计原则废水处理是一项技术复杂的系统工程，根据本工程的实际特点，结合新乡恒昌纸业有\n限公司的规划情况，提出废水处理工程建设的设计原则。1、本着化害为利、变废为宝的原则，利用生物处理，最大限度地净化水质，并遵循尽可能的回收利用、最大限度减少排放的原则。2、经废水处理工程处理后的出水水质，应能满足国家和地方环保部门的有关标准，达到治理污染、改善环境的目的。3、根据高效、低耗、运行稳定可靠、操作管理方便的原则，选择可靠、合理、先进、科学、安全的工艺技术。4、废水处理规模应留有一定余地，以满足生产发展需要，布局紧凑，尽量少占土地，实行科学管理。\n第二章污水综合治理方案1、污水治理方案废水处理工程经验表明处理工艺技术的选择对处理效果、占地面积、运行管理、基建投资、处理成本等重要指标都有很大的影响，因此选择可靠先进的处理工艺技术是进行处理工程建设的根本保证。根据污水处理站进水水质特征和本单位设计的类似工业有机废水处理工程的设计经验，本方案提出以SBR池+D型滤池为主的废水处理工艺。废水处理工程的设计方案工艺流程框图如下：废水排放图2-1废水处理工艺流程图2、工艺技术说明本废水处理工程主要由预处理系统、SBR池、深度处理系统、污泥处理系统组成。采用的主要处理技术为SBR池+D型滤池。废水经过人工格栅，去除豆渣等大颗粒悬浮物质，自流入调节池进行水质水量、pH调节，减少对后续处理单元的冲击负荷。调节池出水用泵提升至SBR反应器，废水中的大部分有机物都在SBR中被去除。SBR池可维持较高的污泥浓度，因而反应时间相对较短。SBR艺的每一周期经历进水期、反应期、沉淀期等不同阶段，加速了生物种类的选择与进化，进水（厌氧）-曝气（好氧）-静沉（厌氧）交替运行，可抑制丝状细菌的大量繁殖，防止发生污泥膨胀。SBR池处理后的由二次提升泵污水进入高效澄清池，进行絮凝沉淀后进入D型滤池，通过高效纤维束滤料二次过滤，确保出水达标排放。SBR池、图效澄清池产生的污泥进入污泥浓缩池进行重力浓缩，之后通过板框压滤机脱水后外运。格栅处的杂质与厂区内的生活垃圾等一起外运。\n第三章工程设计1、工艺设备1.1人工格栅起到拦截废水中大颗粒悬浮物的作用，以利于后续单元进行处理主要参数：数量：1台尺寸：0.8x1.2m间隙：8mm材质：不锈钢1.2调节池本方案设调节池一座，起调节水质水量作用，为后续处理单元稳定运行提供保证。主要参数：数量：1座尺寸：8.4x5.4x4m结构：钢混有效容积：140m3HRT：8h调节池内设污水泵2台（1用1备）扬程：10m流量：20m3/h功率：1.5KW1.3SBR池数量：3座尺寸：3x6x4m（单座）\n结构：运行周期：罗茨风机：风量：功率：配套灌水器1.4二次提升泵房主要参数：数量：尺寸：结构：污水提升泵：扬程：流量：功率：1座3x3x3m钢混2台（1用1备）10m20m3/h1RK\A/1.5加速澄清池前部混凝搅拌区设有4组涡街反应器，沉淀区上部设有斜板填料。主要参数：数量：1座尺寸：3.5x3,5x2,6m（混凝区分4格）①3.5x2.6m（沉淀区）结构：碳钢防腐HRT：斜板高度:涡街反应器：材质：1.46h0.8m1.7x1.7x1.7m不锈钢钢混6h2台（1用1备）2.4m3/min4Kw\n1.6D型滤池主要参数:数量：尺寸：结构：反冲洗水泵：流量：扬程：功率：反冲洗罗茨风机:风量：功率：1座（2格）2.5x2x3.5m碳钢防腐1台86.4m3/h20m11KW1台5.52m3/min7.5Kw86.5水池主要参数:数量：尺寸:结构:1座3x3x4m钢混86.6泥浓缩池主要参数：数量：尺寸:结构:1座①5x3.5m钢混\n2、主要构筑物及设备2.1主要构筑物\n主要构、建筑物序号名称规格（m）单位数量备注1格栅井1x2x1座1钢混2调节池8.4x5.4x4m座1钢混3SBR池3x6x4m座3钢混4二次提升泵房3x3x3m座1钢混5加速澄清池3.5x3.5x2.6m座1碳钢防腐①3.5x2.6m座1碳钢防腐6D型滤池2.5x2x3.5m座1碳钢防腐7清水池3x3x4m座1钢混8污泥浓缩池①5x3.5座1钢混9值班室3x5x3.5座1砖混10压滤机房9x5x3.5座1传混11罗茨风机房6x5x3.5座1砖混12化验室3x5x3.5座1砖混13配电间3x5x3.5座1传混2.2主要设备及用电功率主要设备及用电功率序号名称数量运行功率/装机功率备注1提升泵2台1.5KW/3KW1用1备2曝气风机2台4KW/8KW1用1备3濯水器3台0.75KW/2.25KW4二次提升泵2台1.5KW/3KW1用1备5澄清池刮泥机1台2.2KW/2.2KW6加药装置1台0.75KW/0.75KW7反冲洗水泵1台11KW/11KW间歇运行8反冲洗风机1台、7.5KW/7.5KW间歇运行\n9污泥螺杆泵1台2.2KW/2.2KW间歇运行10板框压滤机1台4KW/4KW间歇运行其它设备2.5KW/5W间歇运行合计37.9Kw/48.9Kw\n第四章总图设计1、平面布置1.1设计原则1、与厂区总体规划相衔接，并与周边环境相协调；2、厂区功能分区明确，构筑物布置紧凑，力求经济合理的利用土地，减少占地面积；3、流程力求简短、顺畅，避免迂回重复；4、厂区构筑物与周边建筑有一定宽度的卫生防护隔离，减少废水厂对周围环境特别是居民区的影响；5、厂区绿化面积满足消防要求；6、交通顺畅，便于施工与管理7、按管理区、污水处理区和污泥处置区布置，管理区应布置在主导风向的上风向。1.2平面布置1、为了便于交通运输和设备安装、维护，厂区内主要道路宽3.5m。道路布置成网络状的交通网络。通向每个建、构筑物均设有道路，路面结构采用混凝土。厂区办公生活区和生产区分开。2、厂区绿化布置原则为，场内大部分空地均植以草皮。3、厂区管网布置以满足生产、生活需要为原则。除生产工艺流程所需要的污水、污泥等管道，还需要布置给水（包括消防）、厂内污水、雨水、动力照明通风的管线，这些管线原则上沿厂区道路布置，具体位置除污水、雨水管道设在道路下外，其余管线设于绿化带下。2、高程布置2.1设计原则1、尽量减少污水提升次数，以节约能源；2、与周边区域高程相衔接；3、考虑防洪排涝要求。2.2竖向布置\n该公司产生的废水首先流进入调节池，对废水水质水量进行调解后经过污水泵提升到SBR，处理后自流进入二次提升泵房，提升后进入深度处理系统。高程布置水流畅通，节省运行能耗。\n第五章组织机构及人员编制1、组织机构人员编制参照国内已运行的污水处理站的经验和本站的自动化水平提出，由于本站设备采用集中控制加就地操作，全站运行以巡回检查为主，主要工作项目为日常维护保养，对操作人员有较高的技术要求，在人员数量上则不宜过多。化验员、机修工、电工由公司统一安排，不设专门编制人员，编制见表5-1o在确定具体岗位人数时可根据实际情况加以调整。表5-1污水处理站人员编制表名称人数站长1运转工4合计52、人员培训该污水处理工程正常运行期间，需配置专职人员5人，经培训后持证上岗在设备设施安装、调试完毕，交付使用前，负责培训管理人员正确使用设备、自动控制，指导日常维修、保养的正确方法。\n第六章工程投资估算本项目总投资189.9万元，其中：1、土建部分土建部分投资估算序号名称规格（m）单位数量投资（万元）备注1格栅井1x2x1座10.5钢混2调节池8.4x5.4x4座18钢混3SBR池3x6x4座311.2钢混4二次提升泵房3x3x3座15钢混5加速澄清池3.5x3.5X2.6座14.8碳钢防腐03.5x2.6m座15.2碳钢防腐6D型滤池2.5x2x3.5m座18.5钢混7清水池3x3x4m座15钢混8污泥浓缩池①5x3.5座13钢混9值班室3x5x3.5座12砖混10压滤机房9x5x3.5座15砖混11罗茨风机房6x5x3.5座12.3砖混12化验室3x5x3.5座11.5砖混13配电间3x5x3.5座11.5砖混14各种检查井2.315管渠及管沟1016道路及绿化9合计84.8\n2、设备及材料部分表7-2设备及材料部分投资估算序号名称规格（m）单位数量投资（万元）备注1人工格栅0.8x1.2m.栅隙8mm台10.7不锈钢2提升泵Q=20m3/h.H=10m.P=1.5Kw台20.93曝气风机Q=2.4m3/min.P=4Kw台22.44濯水器套321不锈钢可变孔曝气软管①65mm公平口不1602.5二次提升泵Q=20m3/h.H=10m.P=1.5Kw台20.96澄清池刮泥机P=2.2Kw台13不锈钢7涡街反应器1.7x1.7x1.7m套46不锈钢斜板50m380.4加药装置套14.58D型滤池套17.59反冲洗水泵Q=86.4m3/h.H=20m.P=11Kw11.510反冲洗风机Q=5.52m3/min.P=7.5Kw11.611污泥螺杆泵Q=5m3/h.H=6m.P=2.2Kw:10.712板框压滤机XMJ100/1000-35U14.513配电设备314阀门215各种管道616防腐保温3.5合计72.6\n3、其他部分其它部分投资估算序号项目费用（万元）备注1设计费52调试费3.53安装费8.54菌种费55小计226税金及管理费5.57不口J预见费用58合计32.55、投资估算编制依据1、本工程估算是依据该废水处理工程的工艺流程和工程总平面布置图所反映的主要构建筑物规模、工艺管道、设备型号及辅助设施内容计取工程量。参考目前设备材料价格估算本工程投资。2、设计调试费参照执行现行建筑工程、工艺设备、安装工程、构筑物综合设计计取其平均值。\n第七章工程运行分析1、环境效益本工程建成后，处理水质达到《城镇污水处理厂污染物排放标准》一级A排放标准，大大减轻了水体污染，为企业的进一步发展铺平了道路，对促进区域经济发展和生态环境都将产生积极的作用。2、运行费用1、人工费本工程运行需要人员5人，每人工资按1000元/月计算，则人工费为：5x1000x12/10000=6万元/年2、动力费本废水处理工程运行功率为37.9KW，每度电费按0.56元计算，则全年动力费为：37.9x24x300x0.56/10000=15.28万元/年3、药剂费高分子助凝剂（PAC）主要用于气浮和污泥处理系统。售价按1.8元/Kg，加药量为200mg/L。则该部分费用为：144x300/10000=4.32万元/年。4、折旧费折旧费按工程建设投资的5%计算，则折旧费为：198.9x5%=9.50万元/年5、维修费维修费按设备投资的2%计算，则维修费为：72.6x2%=1.45万元/年本工程总运行费用为：36.55万元/年，吨水运行费用为3.05元。
