1000吨印染废水处理方案及对策 41页

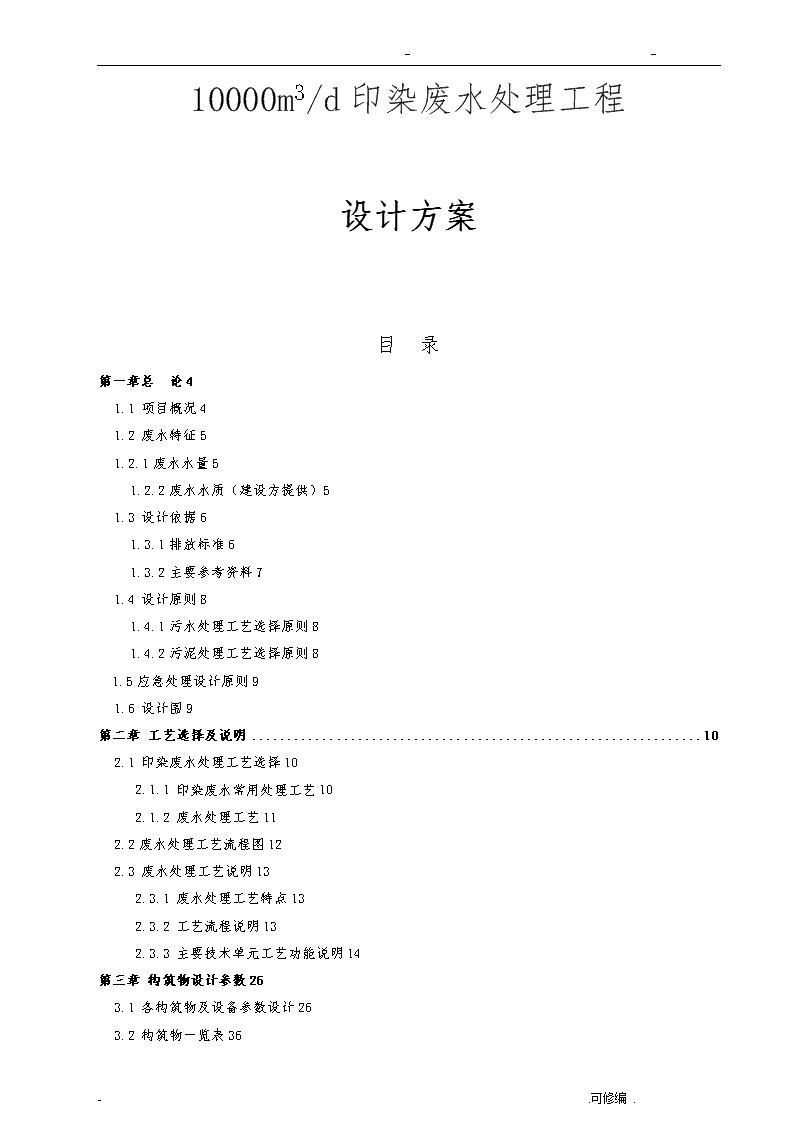

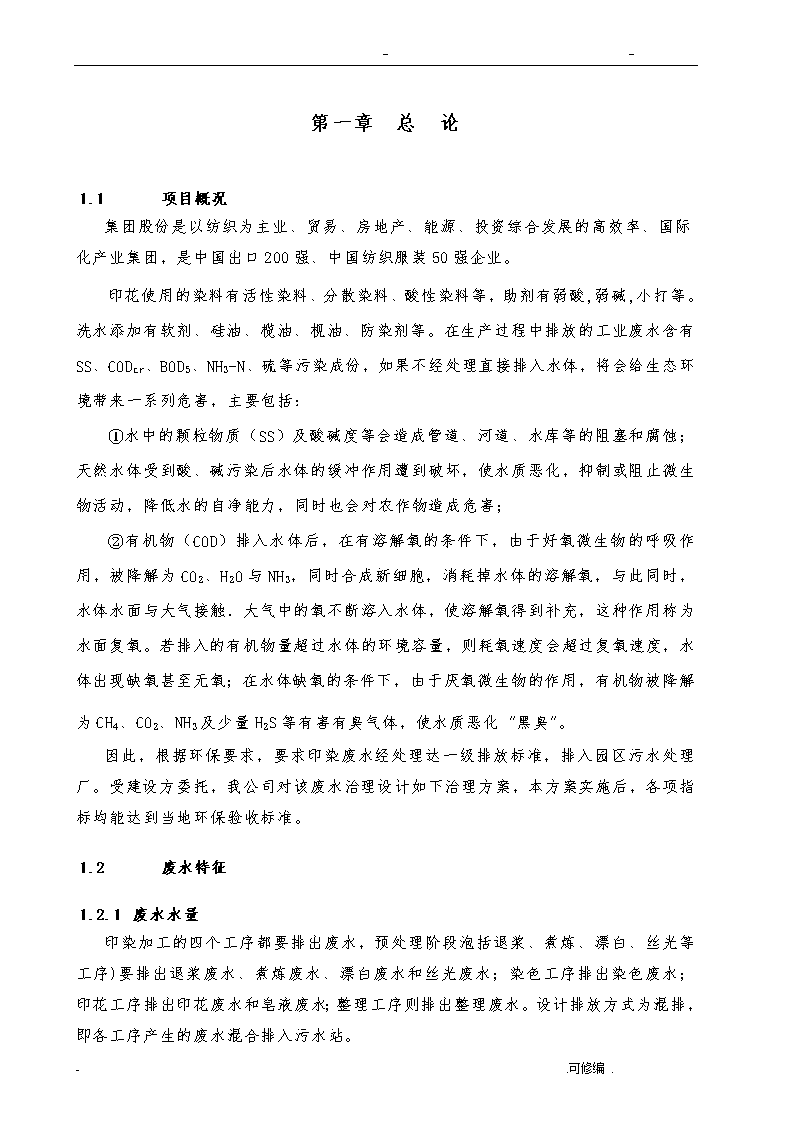

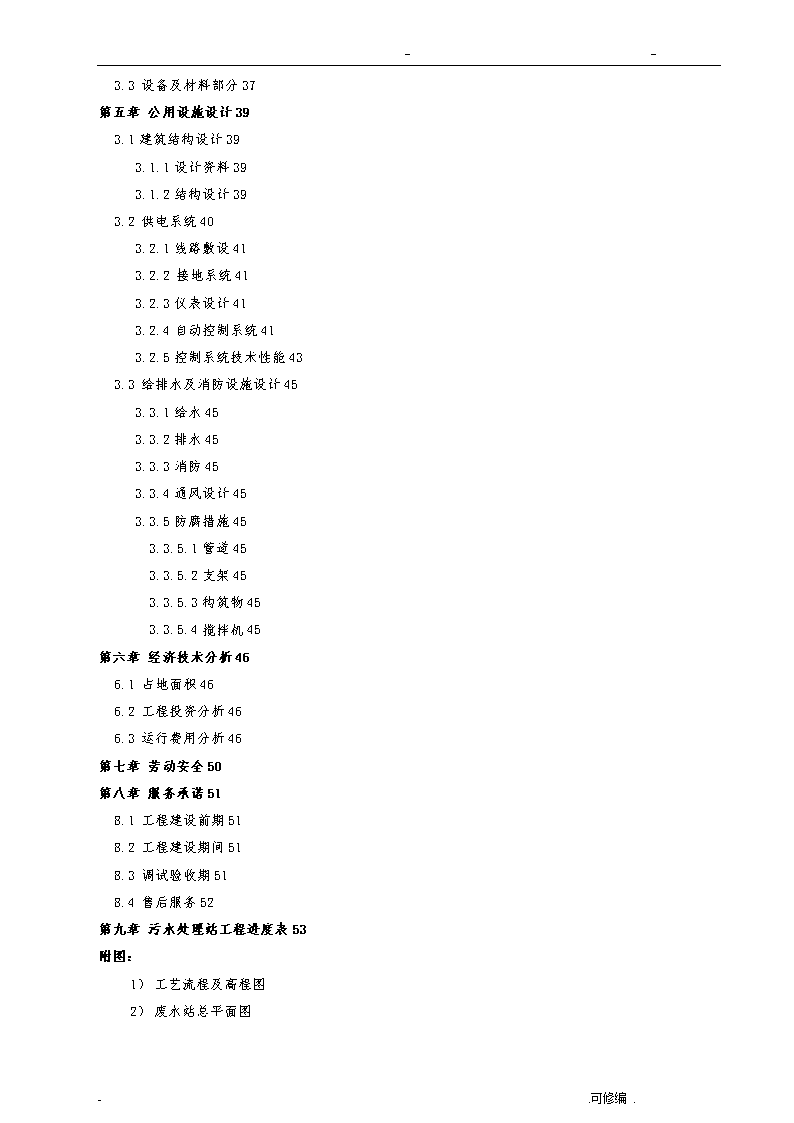

--10000m3/d印染废水处理工程设计方案目录第一章总论41.1项目概况41.2废水特征51.2.1废水水量51.2.2废水水质（建设方提供）51.3设计依据61.3.1排放标准61.3.2主要参考资料71.4设计原则81.4.1污水处理工艺选择原则81.4.2污泥处理工艺选择原则81.5应急处理设计原则91.6设计围9第二章工艺选择及说明102.1印染废水处理工艺选择102.1.1印染废水常用处理工艺102.1.2废水处理工艺112.2废水处理工艺流程图122.3废水处理工艺说明132.3.1废水处理工艺特点132.3.2工艺流程说明132.3.3主要技术单元工艺功能说明14第三章构筑物设计参数263.1各构筑物及设备参数设计263.2构筑物一览表36-.可修编.\n--3.3设备及材料部分37第五章公用设施设计393.1建筑结构设计393.1.1设计资料393.1.2结构设计393.2供电系统403.2.1线路敷设413.2.2接地系统413.2.3仪表设计413.2.4自动控制系统413.2.5控制系统技术性能433.3给排水及消防设施设计453.3.1给水453.3.2排水453.3.3消防453.3.4通风设计453.3.5防腐措施453.3.5.1管道453.3.5.2支架453.3.5.3构筑物453.3.5.4搅拌机45第六章经济技术分析466.1占地面积466.2工程投资分析466.3运行费用分析46第七章劳动安全50第八章服务承诺518.1工程建设前期518.2工程建设期间518.3调试验收期518.4售后服务52第九章污水处理站工程进度表53附图：1）工艺流程及高程图2）废水站总平面图-.可修编.\n--第一章总论1.1项目概况集团股份是以纺织为主业、贸易、房地产、能源、投资综合发展的高效率、国际化产业集团，是中国出口200强、中国纺织服装50强企业。印花使用的染料有活性染料、分散染料、酸性染料等，助剂有弱酸,弱碱,小打等。洗水添加有软剂、硅油、榄油、枧油、防染剂等。在生产过程中排放的工业废水含有SS、CODcr、BOD5、NH3-N、硫等污染成份，如果不经处理直接排入水体，将会给生态环境带来一系列危害，主要包括：①水中的颗粒物质（SS）及酸碱度等会造成管道、河道、水库等的阻塞和腐蚀；天然水体受到酸、碱污染后水体的缓冲作用遭到破坏，使水质恶化，抑制或阻止微生物活动，降低水的自净能力，同时也会对农作物造成危害；②有机物（COD）排入水体后，在有溶解氧的条件下，由于好氧微生物的呼吸作用，被降解为CO2、H2O与NH3，同时合成新细胞，消耗掉水体的溶解氧，与此同时，水体水面与大气接触．大气中的氧不断溶入水体，使溶解氧得到补充，这种作用称为水面复氧。若排入的有机物量超过水体的环境容量，则耗氧速度会超过复氧速度，水体出现缺氧甚至无氧；在水体缺氧的条件下，由于厌氧微生物的作用，有机物被降解为CH4、CO2、NH3及少量H2S等有害有臭气体，使水质恶化“黑臭”。因此，根据环保要求，要求印染废水经处理达一级排放标准，排入园区污水处理厂。受建设方委托，我公司对该废水治理设计如下治理方案，本方案实施后，各项指标均能达到当地环保验收标准。1.2废水特征1.2.1废水水量印染加工的四个工序都要排出废水，预处理阶段泡括退浆、煮炼、漂白、丝光等工序)要排出退浆废水、煮炼废水、漂白废水和丝光废水；染色工序排出染色废水；印花工序排出印花废水和皂液废水；整理工序则排出整理废水。设计排放方式为混排，即各工序产生的废水混合排入污水站。-.可修编.\n--根据建设方提供的数据：废水设计水量Q=10000m3/d；设计日运行时间：24h；水利变化系数Kz=1.2；小时平均设计流量qeq=500m3/h。1.2.2废水水质（建设方提供）印染废水的水质随采用的纤维种类和加工工艺的不同而异，污染物组分差异很大。印染废水一般具有污染物浓度高、种类多、含有毒有害成分及色度高等特点。一般印染废水pH值为6～10，CODCr为400～1000mg／L，BOD5为100～400mg／L，SS为100—200mg／L，色度为100～400倍。但当印染工艺、采用的纤维种类和加工工艺变化后，废水水质将有较大变化。近年来由于化学纤维织物的发展，仿真丝的兴起和印染后整理技术的进步，使PVA浆料、人造丝碱解物(主要是邻苯二甲酸类物质)、新型助剂等难生化降解有机物大量进入印染废水，其CODCr浓度也由原来的数百mgm上升到2000—3000mg／L以上，BOD5增大到800mg／L以上，pH值达11.5～12，从而使原有的生物处理系统CODCr去除率从70％下降到50％左右，甚至更低。印染各工序的排水情况一般是：1、退浆废水：水量较小，但污染物浓度高，其中含有各种浆料、浆料分解物、纤维屑、淀粉碱和各种助剂。废水呈碱性，pH值为12左右。上浆以淀粉为主的(如棉布)退浆废水，其COD、BOD值都很高，可生化性较好；上浆以聚乙烯醇(PVA)为主的(女口涤棉经纱)退浆废水，COD高而BOD低，废水可生化性较差。2、煮炼废水：水量大，污染物浓度高，其中含有纤维素、果酸、蜡质、油脂、碱、表面活性剂、含氮化合物等，废水呈强碱性，水温高，呈褐色。3、漂白废水：水量大，但污染较轻，其中含有残余的漂白剂，少量醋酸、革酸、硫代硫酸钠等。4、丝光废水：含碱量高，NaOH含量在3％～5％，多数印染厂通过蒸发浓缩回收NaOH，所以丝光废水一般很少排出，经过工艺多次重复使用最终排出的废水仍呈强碱性，BOD、COD、SS均较高。5、染色废水：水量较大，水质随所用染料的不同而不同，其中含浆料、染料、助剂、表面活性剂等，一般呈强碱性，色度很高，COD较BOD高得多，可生化性较差。-.可修编.\n--6、印花废水：水量较大，除印花过程的废水外，还包括印花后的皂洗、水洗废水，污染物浓度较高，其中含有浆料、染料、助剂等，BOD、COD均较高。7、整理废水：水量较小，其中含有纤维屑、树脂、油剂、浆料等。8、碱减量废水：是涤纶仿真丝碱减量工序产生的，主要含涤纶水解物对苯二甲酸、乙二醇等，其中对苯二甲酸含量高达75％。碱减量废水不仅pH值高(一般>12)，而且有机物浓度高，碱减量工序排放的废水中COD2Cr可高达9万mg／L，高分子有机物及部分染料很难被生物降解，此种废水属高浓度难降解有机废水。根据建设方提供的资料及我公司类似项目的运行数据分析，确定设计该项目进水各污染指标如下表：表1-1废水进水水质序号污染物污染物浓度1CODcr≤1500mg/L2BOD5≤600mg/L3SS≤500mg/L4色度≤1500倍5PH9-11.01.3设计依据1.3.1排放标准经处理后要求达到《污水综合排放标准》（GB8978-1996）表4中的一级排放标准，主要污染物排放标准如下表：表1-2废水排放标准序号污染物排放标准1CODcr≤100mg/L2BOD5≤20mg/L3SS≤70mg/L4色度≤505PH6-9-.可修编.\n--1.3.2主要参考资料（1）《污水综合排放标准》（GB8978-1996）（2）《地表水环境质量标准》（GB3838-2002）（3）《室外排水设计规》（GBJ14-87）（4）业主方提供的其他资料及相关国家标准规a)《三废处理技术工程手册》化工2000年第一版；b)《环境工程手册》高等教育1996年第一版；c)《建筑设计防火规》GBJ16-87；d)《建筑给水排水设计规》GB50015—2003；e)《水处理设备制造技术条件》2932-86；f)《建筑结构荷载规》GB50009-2001；g)《混凝土结构设计规》GB50010-2002；h)《给水排水工程结构设计规》GBJ69-84；i)《恶臭污染物排放标准》GB14554-93；j)《地下工程防水技术规》GB50108-2001；k)《民用建筑电气设计规》JGJ/T16-92；l)《建筑设计防火规》GBJ16-87（2001版）；m)《建筑防雷设计规》GB50057-94（2000版）；n)《供配电系统设计规》GB50052-95；o)《电力装置的继电保护和自动装置设计规》GB50062-92；p)《给水排水设计手册(1～11册)》2004年；q)《给水排水标准规实施手册》1993年1.4设计原则1.4.1污水处理工艺选择原则1）根据进水水量、水质特点和出水水质标准的要求，采用国外成熟可靠、先进高效、经济合理的处理工艺，确保出水达《污水综合排放标准》（GB8978-1996）表4中的一级排放标准。-.可修编.\n--1）根据技术成熟、经济合理、操作运行方便、维修简易的原则进行总体设计和单元构筑物设计，并充分注意节能，力求减少动力消耗，以节约能源，降低处理成本及运行费用。2）设计中充分考虑环境问题，设计新颖美观，布局合理，并尽量采取措施减少对景区周围环境的影响，合理控制噪声，气味及固体废弃物，防止二次污染。做到噪声低，基本无异味，不影响周围环境。3）专用设备的选型进行充分比选，寻求性能价格比最优的产品。设备应运行稳定可靠，效率高，管理方便，维护维修工作量少，价格适中。4）所选用的仪器、仪表及设备等在立足于主要选用质量稳定可靠，售后服务好的国产品的同时，力求吸收国外的先进技术，适当选用性能优良，价格适中的国外产品。5）处理工艺运行安全可靠，操作简单，调节灵活，管理方便；站设置必要的监控仪表，运行管理应结合实际，尽量考虑自动化，以提高管理水平，减少人员编制。监控仪表和自动化设备应运行稳定，维修维护方便。6）工程建设完成后，达到社会效益，环境效益、经济效益的最佳统一。7）总之，采用的工艺技术必须具有实用性、高效性、可靠性、稳定性和自动化。1.4.2污泥处理工艺选择原则1）污泥处理按照环保部门的要求，应因地制宜采取经济合理的方法进行资源化处理，防止污泥产生的二次污染。2）印染废水前段预处理产生的化学污泥通过水泵提升进入污泥浓缩池，通过机械干化后外运处理。3）生物处理过程中产生的污泥部分可通过生物处理系统的部消化处理，剩余污泥抽送至污泥浓缩池，后续通过机械干化处理后外运。4）机械脱水设施如采用传统的板框式及箱式压滤机进行处理，则劳动力强度高，清运难度大，设计采用带式脱水机，进行干化后的污泥通过螺旋输送机自动输送置污泥贮存室，定期清运。5）采用带式脱水机可现实污泥脱水系统的自动化操作，从而降低操作员的劳动强度。1.5应急处理设计原则-.可修编.\n--为防止应急情况下废水得到妥善的处置，设计调匀池有足够的停留时间，设计调匀池停留时间应≥8.0h，以贮存突发状况下的水量。1.6设计围本设计围为：自废水站废水格栅池开始至处理后的测流槽总排放口（不包括测流槽出水管道）为止，包括各废水处理构筑物、污泥处理系统、加药系统、给水系统、排水系统的设计及其相应设备、管道系统的设计，以及废水站的道路、控制室、配电室、实验室、维修间等辅助建筑的设计，但不包括其相应配套设备设施。废水站绿化、污泥外运处理配套设施等其它辅助设施由厂方另行设计。第二章工艺选择及说明2.1印染废水处理工艺选择2.1.1印染废水常用处理工艺印染废水处理常用的方法主要分为两大类：物化法和生化法。(一)物化处理技术简介物化法是在污水中加入絮凝剂、助凝剂，在特定的构筑物进行沉淀或气浮，去除污水中的污染物的一种化学物理处理方法，一般不单独使用，仅作为生化处理的辅助工艺。常用的物化处理单元主要有：絮凝沉淀、气浮、吸附、过滤。1、粲凝沉淀絮凝沉淀通过加入絮凝剂、助凝剂，使胶体在一定的外力扰动下相互碰撞、聚集，形成较大絮状颗粒，从而使污染物被吸附去除。常用的处理设施有：竖流沉淀池、斜管沉淀池、辐流沉淀池、平流沉淀池等。絮凝沉淀在印染废水处理中常用，一般可去除40％～50％的CODcr、60％～80％的色度。2、气浮气浮是以微小气泡作为载体，粘附水中的杂质颗粒，使其密度小于水，然后颗粒被气泡携带浮升至水面与水分离去除的方法。主要设施有：传统溶气气浮、CAF涡凹气浮、超浅层气浮等。气浮在印染废水处理中常用，一般可去除40％～50％的CODcr、60％～80％的色度。3、吸附-.可修编.\n--吸附是利用固体表面的分子或原子因受力不均匀而具有多余的能量，当污染物碰撞到固体表面时，受到吸引而停留在固体表面的过程。常用的有：活性炭、硅藻土、树脂吸附剂等。4、过滤过滤是去除化学沉淀和生物过程未能去除的微细颗粒和胶体物质。主要有：各类滤池、各种膜材过滤器等。过滤在印染废水处理中不常用，除非回用水的深度处理或针对某些难降解化合物的处理。(二)生化处理技术介绍生化法是利用微生物的作用，使污水中有机物降解、被吸附而去除的一种处理方法。由于其具有降解污染物彻底、运行费用相对低、基本不产生“二次污染”等特点，被广泛应用于印染污水处理中。生化处理技术主要分为厌氧和好氧。厌氧包括：水解酸化、UASB等；好氧主要包括：生物膜法、活性污泥法等。1、厌氧技术厌氧技术是在无氧的条件下，由兼性菌及专性厌氧菌降解有机污染物，最终产物是二氧化碳和甲烷。厌氧生物反应通常被划分成两个阶段过程：第一阶段是水解酸化阶段，第二阶段是甲烷发酵阶段。在印染废水处理中常将厌氧控制在水解酸化阶段，来降解废水中部分污染物，同时提高废水的可生化性。即印染废水中常用的水解酸化工艺，一般CODcr去除率为20％～40％，色度去除率可达40％～70％。2、好氧技术好氧技术是由好氧微生物降解污水中有机污染物，最终产物为水和二氧化碳。在印染废水中常用的主要有：活性污泥法、接触氧化法，一般CODcr去除率为70％～95％。2.1.2废水处理工艺根据前述及我公司类似废水处理工程的实践，设计污水处理站工艺主要由三部分组成：1）、前段预处理段：-.可修编.\n--前段预处理主要采用物化处理，括格栅除渣、调匀、混凝沉淀等构筑物，格栅主要为去除废水的中的织物、毛发物及其它块状、条状物质；通过调匀池调节水量、调匀水质及降低废水温度；混凝沉淀能有效的去除废水部分的悬浮及胶体状染料、同时去除废水中的重金属离子，避免对后续生物处理设施产生抑制作用，降低后续处理设施运行负荷。2）生化处理段：生化处理段采用厌氧水解+HCF射流曝气的组合工艺，主要有厌氧水解池、HCF射流曝气池及二沉池组成；实现对废水中有机污染物质的深度降解，有效降低废水中各污染物指标，使之达标排放。3）、污泥处理段：污泥处理段主要有污泥浓缩池、带式脱水机、螺杆泵及螺旋输送机组成，实现污泥处理系统自动、轻松化操作。2.2废水处理工艺流程图-.可修编.\n--2.3废水处理工艺说明2.3.1废水处理工艺特点l预处理前段设置机械格栅，格栅有效栅距为5mm-.可修编.\n--，能有效去除废水中的条状及块状物质，确保后续水泵、搅拌机等设施的正常运行；l污水进入污水采用地沟形式流入，设置沉砂池，能有效的去除地沟带入的泥砂等比重较大的颗粒物质，确保水泵的正常运行。l调匀池设计停留时间大于8h，在调节水量、水质的同时通过池底设置的预曝气装置能有效的对废水进行降温，无需增加冷却水塔等冷却设施；l混凝沉淀预处理能有效的去除部分的染料、硫化物等有害物质及有机污染物质，避免有害物质对生物处理设置的抑制作用同时有效降低后续生物处理设施的运行负荷；l混凝剂（脱色剂）采用我公司自主研发的对阴、阳离子具有高效混凝效果的水化剂，脱色效果及染料的去除效率较之传统的混凝剂有明显的提高。l生化处理设施前段采用厌氧水解工艺，有效的分解废水中的大分子有机物质，为后续好氧处理设施提供良好营养底物；l好氧段采用混合曝气方式，把射流和鼓风曝气相结合，不仅节能，溶氧效率高，而且水池可以做深，节省用地面积，采用射流减少泡沫的产生。l射流曝气利用空间和时间上的有机结合，并利用流体力学的理论，在流体状态下，使得射流器部产生负压，而吸取周围空气，从而把空气中的氧气直接溶解在水中，保证了水中的溶氧效率。微孔曝气和射流器的有机结合，大大增加氧的利用率，水池深度增加同时，增加了溶氧量，在此过程中，废水中的污染物质也随生物的代而反应彻底；l设备选型合理、可靠、运转方式灵活，可根据进水水质、水量调节运行方式和参数，最大限度的发挥处理装置和处理构筑物的处理能力，确保出水水质稳定达标；2.3.2工艺流程说明印染废水通过厂区沟渠进入废水站格栅渠，通过格栅拦截废水中的条状及块状物质后自流进入集水池，集水池污水通过水泵提升进入沉砂池，沉砂池能有效的去除废水带入的大量泥砂，保证后续水泵的正常运行。废水通过沉砂池后自流进入调匀池，调节水质及水量，调匀池池底设置散气装置，对废水进行气力搅拌，能有效的调匀水质，同时加快调匀池高温废水的散热，降低污水的温度。调匀池污水通过卧式离心泵提升进入混凝沉淀预处理系统，混凝沉淀主要有pH调整、水化剂投加、助凝剂投加及初沉池组成，通过混凝沉淀预处理有效降低去除大部分的染料及有害物质，确保后续生化处理系统的稳定运行。-.可修编.\n--混凝沉淀出水自流进入厌氧水解池，通过在厌氧条件下有效去除废水中的部分有机污染物的同时，将废水大分子有机物质分解为小分子有机物，降低好氧处理设施的运行负荷同时为好氧设施创造良好营养底物。厌氧水解水出水自流进入HCF射流曝气池，通过好氧菌的氧化作用，将污水中有机污染物质有效的转化为CH4和CO2，从而去除废水中的有机污染物质。好氧池出水自流进入二沉池，随废水流出的部分活性污泥在二沉池中沉淀下来，上清液溢流至排放口，达标排放。二沉池设置污泥回流装置，将污泥回流至厌氧水解池及HCF射流曝气池，保证厌氧水解池及好氧池的污泥浓度，二沉池剩余污泥通过污泥泵提升进入污泥浓缩池，浓缩池上清液回流至调匀池，污泥进入污泥脱水处理系统，污泥脱水机采用带式脱水机，分离出来的干污泥进入污泥贮存室，定期的清运。2.3.4各废水处理系统去除率说明污水处理各主要单元去除率预测如下表所示：表4-1去除效率分析表指标COD去除率BOD去除率色度去除率mg/L%mg/L%%进水15006001500格栅、沉砂、调匀135010%51015%120020%混凝沉淀81040%35730%24080%厌氧水解池48640%285.620%15635%HCF好氧池、二沉池48.690%14.395%15.690%排放标准1002050注：该去除率分析以最大设计进水浓度设计。-.可修编.\n--2.3.5废水站总平面布置废水站总平面布置遵循以下原则：l与厂区总体规划相衔接，并与周边环境相协调；l满足工艺要求并按照不同功能分区布置；l废水站功能明确，构筑物布置紧凑，力求经济合理利用土地，减少占地面积；l处理构筑物之间间距的确定，考虑各管道施工维修方便；l尽量使废水处理站布局紧凑，以节省用地；l废水处理采用分小区小块方式设计平面布置；l污泥池与污泥处理区设计在同一区域，方便处理；l设备控制房位于二层构筑物，视角和控制均开阔；l污泥处理区、鼓风机房等远离控制室；l鼓风机房设置在生化池附近，节省空气管道；l设备布置统一规划，便于操作和管理；l所有构筑物布置追求成本和美观实用的结合。废水站平面布置除了遵循上述原则外，具体还应根据进水方向、排水具体位置、工艺流程特点及站址地形、地质条件等因素进行布置，既要考虑流程合理、管理方便、经济实用，还要考虑建筑造型、厂区绿化与周围环境协调等因素。2.3.6废水站高程布置l废水一次提升后借重力流经各处理构筑物，并尽量减少提升高度，节约能源。l废水站设计地面标高与周围场地道路标高相匹配，并尽可能减少土方量。l废水站设计从成本和运行建设考虑采用半地上建筑。l废水高程在流长上存在高程梯度，反应池等小池体采用架空设计。l废水站构筑物超高均设计0.3m或以上。l设备房、风机房、污泥脱水区等均与相关联构筑物同一标高。l通过废水流经各构筑物方式核算水头损失，详见第三章各构筑物有效水深。2.3.7处理设施、设备的选择-.可修编.\n--废水处理设施能否长期、稳定、正常的运转，与废水处理站设施、设备的选择有十分密切的关系。国许多废水处理站刚建成时运行效果很好，但运行1～2年后，处理能力明显下降，严重的甚至不能正常运转。所以本废水处理站的关键设备都采用进口设备，并将以一年作为免费维修、更换易损件的质保期。本设计主体设施采用钢筋混凝土结构，布置结合建筑美学，以适应周围环境。关键设备和灵敏元件如加药泵、鼓风机、自动仪表探头等均选用进口设备，性能优良，质量可靠，使用寿命长，这些设备在我公司承接的许多工程应用中取得十分满意的效果；同时根据我公司多年的环保设施运行管理经验，精心选用一批质量可靠、运行稳定的国产设备，既保证质量，又能节省投资。废水站选用设备均采用高性能设备，大大降低了设备的维修强度。当废水站设备需要维修时于现场直接维修或至设备维修间维修或返厂维修，本设备维修间仅作日常简单设备维修和备件设备存储用。第三章构筑物设计参数3.1各构筑物及设备参数设计1、格栅渠1座1)设计参数设计水量：Qeq＝500m3/h水力变化系数：Kz=1.2过流水力负荷：0.28m/s有效深度：0.5m土建外形尺寸：L×B×H＝4.0×1.0×1.0m结构形式：地下式钢砼2)配套设备：a、旋转式机械格栅机数量：2台型号：FH-1000栅宽：1000mm有效栅距：5mm安装倾角：75°-.可修编.\n--材质：SUS304b、栅渣斗车数量：2套型号：DYV-1.0有效容积：1.0m3材质：碳钢防腐3)运行方式：液位差控制，PLC自动控制。1、集水池1座1)设计参数设计水量：Qeq＝500m3/h水力变化系数：Kz=1.2有效容积：125m3有效深度：4.5m停留时间：15min土建外形尺寸：L×B×H＝7.0×4.0×5.0m结构形式：地下式钢砼2)配套设备：a、集水池提升泵数量：4台（2用2备）型号：WLZ250-15-15流量：250m3/h扬程：15m功率：15kw材质：泵体铸铁，轴叶轮SS3043)配套控制阀门及仪表：a、超声波液位计数量：1套型号：7ML5034测量围：0~25m输出电流：4~20mAb、电磁流量计数量：1套型号：61M/JCLDB-160量程：0-1000m3/h精度等级：0.3级、0.5级连接方式：法兰电源：220VAC或24VDC品牌：安钧c、转子流量计数量：4套型号：LZS-250量程：10-500m3/h口径：DN250连接方式：法兰连接-.可修编.\n--4）运行方式：液位控制，PLC自动控制，超高水位报警，带液位、流量显示。1、沉砂池1)设计参数设计水量：Qeq＝500m3/h水力变化系数：Kz=1.2有效容积：700m3有效深度：5.0m停留时间：1.5h土建外形尺寸：L×B×H＝17.5×8.0×5.5m结构形式：半地上式钢砼2)配套设备：a、桁车式刮砂机数量：1套型号：HJG-8-1.5KW轨距：8m驱动方式：单边驱动功率：1.5kw材质：碳钢，接液部分SS304b、气提吸砂装置数量：4套型号：DYCQ-200处理量：180m3/h气量：1.35m3/minC、砂水分离器数量：2套型号：LSSF-260处理量：180m3/h材质：SS3043)运行方式：时间控制，PLC自动控制。2、调匀池1)设计参数设计水量：Qeq＝500m3/h水力变化系数：Kz=1.2有效容积：4000m3有效深度：5.0m-.可修编.\n--停留时间：8h土建外形尺寸：L×B×H＝40.0×20.0×5.5m结构形式：半地上式钢砼2)配套设备：a、调匀池提升泵数量：4台（2用2备）型号：WLZ250-15-15流量：250m3/h扬程：15m功率：15kw材质：泵体铸铁，轴叶轮SS304b、调匀池曝气鼓风机数量：2台型号：HSR-125风量：5.5m3/min风压：50Kpa功率：7.5kw材质：铸铁3)配套控制阀门及仪表：a、超声波液位计数量：1套型号：7ML5034测量围：0~25m输出电流：4~20mAb、电磁流量计数量：1套型号：61M/JCLDB-160量程：0-1000m3/h精度等级：0.3级、0.5级连接方式：法兰电源：220VAC或24VDCc、转子流量计数量：4套型号：LZS-200量程：10-500m3/h口径：DN200连接方式：法兰连接材质：壳塑料玻璃，转子SS3044）运行方式：液位控制，PLC自动控制，超高水位报警，带液位、流量显示。1、网格混凝反应池1)设计参数设计水量：Qeq＝500m3/h水力变化系数：Kz=1.2有效容积：400m3-.可修编.\n--有效深度：5.0m停留时间：48min土建外形尺寸：L×B×H＝20.0×4.0×5.5m，5格结构形式：半地上式钢砼2)配套设备：a、反应池网格板数量：15套型号：4.0×4.0m孔距：Ø20材质：SS304b、自动溶药装置数量：3套型号：DYJY-3.0药槽容积：3.0m3搅拌机：J-1000-3.0功率：3.0kw药剂制备量：6.0m3/h运行方式：PLC自动控制材质：碳钢防腐c、计量槽数量：3套型号：PT-5000L有效容积：5.0m3材质：玻璃钢d、计量泵数量：6台型号：AHA-40投加量：2.0m3/h扬程：30m功率：0.25kw材质：SS304e、PH控制器数量：1套型号：PC-350PH测量围：1~14pH输出：4~20mA3)配套控制阀门及仪表：a、超声波液位计数量：3套型号：7ML5034测量围：0~15m输出电流：4~20mAb、转子流量计数量：3套型号：LZS-40量程：0-6m3/h口径：DN32连接方式：直插式材质：壳塑料玻璃，转子SS304-.可修编.\n--4）运行方式：碱PH在线控制、脱色剂及助凝剂与调匀池水泵联动，PLC自动控制，低药位位报警，带药位显示。1、初沉池1)设计参数设计水量：Qeq＝500m3/h水力变化系数：Kz=1.2有效容积：700m3有效深度：4.5m水力负荷：2.0m3/m2.h沉淀形式：辐流式沉淀池土建外形尺寸：Ø×H＝Ø18×5.0m结构形式：半地上式钢砼2)配套设备：a、初沉池刮泥机数量：1套型号：LF-W-DN18周边直径：18m驱动方式：周边驱动功率：2.2kw材质：碳钢，接液部分SS304b、排泥泵数量：3台型号：ISG-80-7.5流量：80m3/h扬程：20m功率：7.5kw材质：铸铁，轴、叶轮SS3043)运行方式：时间控制，PLC自动控制。2、厌氧水解池1)设计参数设计水量：Qeq＝500m3/h水力变化系数：Kz=1.2有效容积：3600m3有效深度：4.0m-.可修编.\n--填料负荷：1.5kgCOD/m3.d停留时间：7.2h土建外形尺寸：L×B×H＝51.5×20.0×4.5m，5格结构形式：半地上式钢砼2)配套设备：a、组合填料数量：3600m3型号：Ø150×3500mm单根填料长度：3.5m材质：PVCb、填料支架数量：5套型号：10.3×20m填料间距：150mm材质：碳钢防腐c、潜水搅拌器数量：10台型号：MA-350/120-4.0转速：120r/min叶轮直径：350mm功率：4.0kw材质：SS3043)运行方式：潜水搅拌机与调匀池水泵联动，PLC自动控制。1、HCF曝气池1)设计参数设计水量：Qeq＝500m3/h水力变化系数：Kz=1.2有效容积：3876m3有效深度：5.0m进水BOD浓度：285.6mg/l去除效率：95%污泥浓度：4.0g/l污泥负荷：0.2kgBOD/kgMLSS.d停留时间：7.2h土建外形尺寸：L×B×H＝51.5×20.0×4.5m，5格结构形式：半地上式钢砼-.可修编.\n--2)配套设备：a、供氧射流器数量：130套型号：DY-jet-20水量：20m3/h材质：SS304工作压力：0.16Mpa吸气量：>1kgO2/kw.hb、循环射流泵数量：6台型号：ISW250-250A流量：500m3/h扬程：18m功率：37kw材质：泵体铸铁，轴SS304c、补气鼓风机数量：3台型号：HSR-250气量：22.5m3/min风压：40KPa功率：18kw材质：铸铁d、微孔曝气管数量：927m型号：DYCY-￠69×580通气量：5m3/h•m氧利用率：＞30％材质：ABS3)配套控制阀门及仪表：a、在线溶氧仪数量：5套型号：OOM253-DX0005测量围：0~20mg/l输出：4~20mA4）运行方式：曝气方式与监测仪表联动，PLC程序控制运行。9、二沉池1)设计参数设计水量：Qeq＝500m3/h水力变化系数：Kz=1.2有效容积：700m3有效深度：4.5m水力负荷：2.0m3/m2.h沉淀形式：辐流式沉淀池-.可修编.\n--土建外形尺寸：Ø×H＝Ø18×4.0m结构形式：半地上式钢砼2)配套设备：a、二沉池刮泥机数量：1套型号：LF-W-DN18周边直径：18m驱动方式：周边驱动功率：2.2kw材质：碳钢，接液部分SS304b、剩余污泥排泥泵数量：3台型号：ISG-80-7.5水量：80m3/h扬程：20m功率：7.5kw材质：铸铁，轴、叶轮SS304c、污泥回流泵数量：3台型号：ISG-80-7.5水量：80m3/h扬程：20m功率：7.5kw材质：铸铁，轴、叶轮SS3043)运行方式：时间控制，PLC自动控制。10、污泥浓缩池1)设计参数设计水量：Qeq＝500m3/h水力变化系数：Kz=1.2有效容积：300m3有效深度：5m土建外形尺寸：L×BH＝10×6×5.5m结构形式：半地上式钢砼2)配套设备：a、污泥螺杆泵数量：3台型号：LQG-65-5.5流量：30m3/h扬程：60m功率：5.5kw材质：碳钢，接液部分SS304-.可修编.\n--b、带式脱水机数量：2台型号：DY-A1500带宽：1500m泥饼含水率：≤75%功率：3.0kw材质：SS304c、一体化加药装置数量：2套型号：DYJY-1.0加药量：2m3/h扬程：30m功率：1.5kw材质：碳钢防腐d、脱水机反冲洗泵数量：4台型号：ISW-65-2.2流量：25m3/h扬程：20m功率：2.2kw材质：铸铁e、螺旋输送机数量：2套型号：LS-20-1.5输送距离：10m输送量：2.0m3/h设备形式：无轴螺旋输送机材质：SS304f、空压机数量：1台型号：V-1./8气量：1.2m3/min最大压力：8.0kgf/cm2设备形式：冷风压缩可移动式材质：碳钢3)配套控制阀门及仪表：a、超声波料位计数量：1套型号：7ML5034测量围：0~15m输出电流：4~20mA4)运行方式：料位计控制，设备自带PLC控制装置，定期过滤及反洗。11、标准排放口1)设计参数设计水量：Qeq＝500m3/h水力变化系数：Kz=1.2土建外形尺寸：L×BH＝6.0×1.0×1.0m-.可修编.\n--结构形式：地上式砖混2)配套设备：a、超声波流量计数量：1套型号：JXLM-1000测量围：200~1000m3/h结构形式：巴歇尔槽输出：4~20mA材质：SS3043)运行方式：流量在线监控，自动累计流量计日流量查询，可连接电脑储存、打印数据。3.2构筑物一览表序号构筑物名称尺寸规格(m)体积/面积结构数量1一、废水处理构筑物2格栅渠4.0m×1.0m×1.0m4m3RC2座3集水池7.0m×4.0m×5.0m140m3RC1座4沉砂池17.5m×8.0m×5.5m770m3RC1座5调匀池40.0m×20.0m×5.5m4400m3RC1座6混凝反应池20.0m×4.0m×5.5m440m3RC1座7初沉池Ø18.0m×5m1271m3RC1座8厌氧水解池51.5m×20.0m×4.5m4635m3RC1座9HCF曝气池51.5m×20.0m×4.5m4635m3RC1座10二沉池Ø18.0m×4m1017m3RC1座11清水池3.6m×20.0m×4.0m288m3RC1座12标准排放口6.0m×1.0m×1.0m6m3RC1座13污泥浓缩池10m×6m×5.5m330m3RC1座14二、公用设施系统15中央控制室60m2砖砌1座16实验室30m2砖砌1座17设备维修间100m2砖砌1座18污泥脱水区80m2砖砌1座19设备房60m2砖砌1座20风机房60m2砖砌1座-.可修编.\n--1加药区74m2砖砌1座注：不包含地基处理及顶棚工程。-.可修编.\n--3.3设备及材料部分序号构筑物名称主要设备规格、型号单位数量设备材质1一、废水处理系统2格栅渠旋转式机械格栅机FH-1000，栅宽1000mm，栅距：5mm台2栅齿SS3043栅渣斗车DYV-1.0，有效容积：1.0m3套2碳钢防腐4集水池集水池提升泵WLZ250-15-15台4铸铁，轴、叶轮SS3045超声波液位计7ML5034，测量围：0~25m套16电磁流量计61M/JCLDB-160套1铂电极7转子流量计LZS-250，量程：10-500m3/h套4壳塑料玻璃，转子SS3048沉砂池桁车式刮砂机HJG-8-1.5KW套1碳钢防腐，接液部SS3049气提吸砂装置DYCQ-200套4碳钢10砂水分离器LSSF-260，处理量：180m3/h台2SS30411调匀池调匀池提升泵WLZ250-15-15台4铸铁，轴、叶轮SS30412调匀池曝气鼓风机HSR-125，风量：5.5m3/min台1铸铁13超声波液位计7ML5034，测量围：0~25m套114电磁流量计61M/JCLDB-160套1铂电极15转子流量计LZS-250，量程：10-500m3/h套4壳塑料玻璃，转子SS30416调匀池散气装置套1PVC17混凝反应池反应池网格板4.0×4.0m套15SS30418自动溶药装置DYJY-3.0，药槽容积：3.0m3套3碳钢防腐19计量槽PT-5000L，有效容积：5.0m3套3碳钢防腐20计量泵AHA-40，投加量：2.0m3/h台6轴SS30421PH控制器PC-350套1玻璃电极22超声波液位计LZS-40,量程：0-6m3/h套323转子流量计KF80-15,40CMH,15m,1.5kw台3壳塑料玻璃，转子SS30424初沉池初沉池刮泥机LF-W-DN18，周边直径：18m套1碳钢防腐，接液部SS30425排泥泵ISG-80-7.5，Q=80m3/h，7.5kw台3铸铁，轴、叶轮SS30426厌氧水解池组合填料Ø150×3500mm,单根填料长度：3.5mM33600聚氯乙烯27填料支架10.3×20m套5碳钢防腐28潜水搅拌器MA-350/120-4.0，转速：120r/min，4.0kw台10SS304-.可修编.\n--29HCF曝气池供氧射流器DY-jet-20水量：20m3/h，吸气量：>1kgO2/kw.h台130SS30430循环射流泵ISW250-250A，流量：500m3/h，37kw台6铸铁，轴、叶轮SS30431补气鼓风机HSR-250，气量：22.5m3/min台3铸铁32微孔曝气管DYCY-￠69×580m927ABS33在线溶氧仪OOM253-DX0005，测量围：0~20mg/l套534二沉池二沉池刮泥机LF-W-DN18，周边直径：18m套1碳钢防腐，接液部SS30435剩余污泥排泥泵ISG-80-7.5，80m3/h，7.5kw台3铸铁，轴、叶轮SS30436污泥回流泵ISG-80-7.5，80m3/h，7.5kw台3铸铁，轴、叶轮SS30437污泥浓缩池污泥螺杆泵LQG-65-5.530m3/h，5.5kw套3铸铁，轴、叶轮SS30438带式脱水机DY-A1500，带宽：1500m。3.0kw台2SS30439一体化加药装置DYJY-1.0加药量：2m3/h台2碳钢防腐40螺旋输送机LS-20-1.5输送距离：10m套2SS30441空压机V-1./8气量：1.2m3/min台1碳钢42脱水机反冲洗泵ISW-65-2.2，25m3/h，2.2kw台1铸铁，轴、叶轮SS30443标准排放口超声波流量计JXLM-1000量程：200~1000m3/h套144二、附属设施45其它材料设备中央控制柜PLC自动控制套146配电系统含配电柜套147配电电缆批148配电桥架批149管道系统批150配电辅材批151管架批152钢板、型钢批153照明系统套1注：1、以上配管、配电系统由厂方接至废水处理站,测流槽出水管道配件及材料由厂方负责；2、废水站所需自来水源由厂方提供。第五章公用设施设计-.可修编.\n--3.1建筑结构设计3.1.1设计资料本废水处理站地震基本烈度按六度考虑；池顶荷载按荷载规取值，放置设备的操作平台等荷载按实际情况取值。3.1.2结构设计⑴承重结构形式及用材选择废水处理组合池为现浇钢筋混凝土结构。池壁厚度根据其最大水头和土侧压力确定；底板厚度根据其水重和上部结构重量确定。抗渗等级不小于S6。建筑材料选用：组合池池体采用自防水混凝土，其强度等级不低于C25，抗渗等级S6，其它构件混凝土采用C20，垫层采用C10砼。钢筋采用Ⅰ、Ⅱ级钢，予埋件采用A3钢。砖砌体采用Mu10机砖，室地坪以下采用M5.0水泥砂浆砌筑，室地坪以上采用M5.0混合砂浆砌筑。⑵抗震设计地震烈度为6度。3.2供电系统设计围包括废水厂区动力系统设计，动力系统装置布置，动力配线和仪表自控系统及有关建、构筑物照明、防雷接地和全厂电缆敷设。380/220V电源分别以入户为界，高低压配电系统、10kV供电厂外线路及低压开关柜出线到控制室和设备房不属于本设计围。本工程采用TN-S供电系统，采用YJV22-1KV电力电缆由附近低压配电房埋地敷设引至控制室和设备房电控柜。废水处理站提升泵、加药泵、搅拌机、鼓风机等主要用电设备属于二级负荷，其余设备为三级负荷。本项目在高压变电所采用两台SC10-630KVA10/0.4干式节能型电力变压器，一用一备。10KV开关柜操作电源均采用直流220V电源，在附近控制室设有直流电源装置。厂区均采用智能化微机继电保护“高供高量”的方式，在每路高压进线侧装设计量柜。10kV配电装置进线端安装真空断路器，设时限速断，过流保护。变压器设时限速断，过电流，过负荷及温度超温保护。低压线路总开关设短路速断，延时速断及长延时过电流三段保护，电机保护回路设短路过电流及过载保护，供电回路设短路及过电流，单相接地报警保护。-.可修编.\n--废水站用电设备均为380/220V，除30KW以上设备采用软启动方式外，其余电机均采用直接启动方式。本厂计量采用高供高计，10kV侧设总表计量，380/220V侧设分表计量，高压计量表安装在高压配电间专用计量屏。全厂照明系统接线采用三相四线制，照明电压为220V，设备房安装金属卤化物灯，中控室、办公室、化验室、值班室等场所采用荧光灯。各厂房均设有SRM系统照明箱。生产性房间的照明在照明箱上集中控制，办公室、化验室、值班室、控制室及其他非生产性房间的照明采用就地控制。室外照明采用防水型或密闭型灯具。厂区主干道按相距30m装设一支高6m的250W气体放电灯，用光电自动控制也可在门卫室手动控制，室外照明线路采用VV22型铠装电缆，直埋地敷设，跨越道路部分穿管保护。室照明线路采用BV-500型塑料绝缘铜芯导线阻燃PVC管暗敷。-.可修编.\n--3.2.1线路敷设所有从中央控制室电控柜引出的电缆均沿桥架敷设，从桥架引至各用电设备的线路均采用VV-1KV型电力电缆，穿PVC管沿墙（地）或池壁明敷或暗敷。保护管与设备接线盒之间采用金属软管连接，照明线路采用BV-500V导线穿PVC管沿走道板暗敷。3.2.2接地系统对所有正常非带电设备的金属外壳、电控柜等均做好可靠接地，进线电缆处进行重复接地，接地电阻不大于4欧姆。3.2.3仪表设计①液位控制仪所有高低液位连动控制系统均设液位控制仪一套，作高低液位自动报警、自动控制水泵运行与干运行保护；②电磁流量计每一进水系统设流量计一套，有效测量和调节进出水流量；排放口设有超声波流量计，随时测量排放流量和记录处理总水量；③PH计反应池设有PH计自动控制碱的投加，确保各处理系统处于正常的pH围。加药泵与提升泵联动开启运行，提升泵停止运行后，由于后续处理的需要，加药泵延时运行一段时间后停止；变频器所有需变频调节的设备均配设变频器以调节其运转需求，确保系统达到处理效果和设备的使用寿命；DO仪HCF曝气池每格设置DO在线监控仪表，以鼓风机变频控制器共同实现控制补气鼓风机的运行；3.2.4自动控制系统随着自动化技术的广泛应用，水处理行业的微机自控系统也日趋成熟，并在该领域发挥出明显的经济效益和社会效益，实践已经证明，水处理过程的自动监测和控制，能够在解放生产力，提高生产效率并降低能源的前提下保证出水水质。因此既经济又合理的自控系统，对整个处理厂安全、可靠、科学的运行起了重要的作用。-.可修编.\n--根据本工程的实际情况及工艺要求，本设计采用目前国外先进并成熟的管控一体化系统。将工厂现场控制、过程监控、管理等各层次智能设备互联形成多层次工厂网络，实现信息汇通和数据共享。现场控制层是其中最底层的网络，采用现场总线，将现场设备相连，采集现场数据，将控制数据送入设备，与过程监控层构成了集散型控制系统。该系统通过通讯网络将中央级监控站和现场子站连接起来，实现集中监测管理和分散控制。这样克服了集中控制系统危险度集中、可靠性差、不易扩展和控制电缆用量大等缺陷，实现了信息、调度、管理上的集中和功能及控制危险上的分散。当中控室微机出现故障，各现场子站都能独立、稳定工作，从根本上提高了系统可靠性。自动化控制采用集散型现场总线控制系统，即将现场所有信号统一引至PLC控制集中控制。由可编程序控制器(PLC)及自动化仪表组成的检测控制系统。所有工艺设备均在现场设现场控制箱或接钮箱，在MCC上设10.4″人机界面触摸屏，由触摸屏和PLC负责自动控制。手动时可在现场控制箱或接钮箱上实施手动控制。在现场按钮箱或接钮箱上设“远控―停―就地”控制转换开关。远控时，由上位机或MCC实现控制；就地时，可在现场控制箱或接钮箱上实施手动控制，且以就地操作为优先级。控制系统主要的控制关系如下：⑴污水提升泵的自动控制在集水池、调节池中安装液位计，控制提升泵的运作。当水位到达提升泵设计开启的高度时，提升泵自动开泵；当水位低于提升泵设计关闭的高度时，提升泵自动关泵。⑵厌氧水解池搅拌机的自动控制搅拌机与提升泵联动，随提升泵的开启、停止而停止。⑶加药泵的自动控制碱性药剂由pH计自动控制投加，药箱中装有液位计，当药箱中药快要用完时，系统会发出配药报警。脱色剂及PAM计量泵与调匀池水泵联动，随提升泵的开启、停止而停止。药箱中装有液位计，当药箱中药快要用完时，系统会发出配药报警。（4）刮泥机的自动控制刮泥机自带PLC自控系统，根据设定的数据自动运行。（5）污泥脱水机的自动运行污泥浓缩池设置超声波料位计，当料位达到设定高度后自动启动污泥脱水机系统，主要包括启动污泥螺杆泵、加药装置及带式脱水机，同时带式脱水机自带PLC自控装置，实现污泥脱水、药剂投加及反冲洗等操作步骤。⑷兼有手动控制系统所有设备正常状态下均由中央控制柜集中控制，为应付偶然有时需单个设备运作，中央控制台兼有手动系统，即各台设备的控制兼有独立性，可不与其它设备关联。所有控制系统的工作状态及各电机设备的工作、故障状态均可在中心控制室里计算机和中央控制柜的工艺流程模拟显示图上进行显示及报警，通过计算机和中央控制柜都可以对各设备实现手动—自动控制切换，对备用设备在工作设备故障时可自动投入。-.可修编.\n--上位机系统通过通讯网络采集废水站各工艺过程的工艺参数，电气参数及主要设备的运行状态信息。对现场数据进行分析，处理、贮存、对各类工艺参数做出趋势曲线，通过简单的键盘鼠标操作，可进行系统功能组态，在线修改和设置控制参数，给下位机下达指令，CRT可直观显示全厂动态流程图，并放大显示各工段工艺流程图，带有动态参数显示，趋势曲线显示，自动生成各类报表，可显示和打印记录；报警系统将现场设备的各种故障在中心控制室进行声、光报警，并能将故障分类打印。该系统包括：监控计算机、组态软件、不间断电源、操作台等。该系统具有以下功能：①在操作终端CRT上显示工艺流程图，设备运行状态。②计算机分别运行完全版、运行版组态软件，分别适于工程师和操作员使用。建立数据库，长时间保存各种工艺参数、运行数据、报警数据、故障数据，并自动生成趋势曲线。通过对数据及参数进行分析，为改进工艺运行方案，提高生产效率提供可靠依据。其优点包括：²分布式结构体系能降低风险、减少集成时间；²透明通讯带来的信息共享使生产效益出现突破性提高；²全围、功能强大的硬件平台能为客户提供全套的解决方案；²通过专用功能集成如运动、回路控制、以及机器安全等，减少系统集成费用；²提供工具软件和服务以减少维护费用。3.2.5控制系统技术性能系统结构：我们提供将是先进的计算机控制系统，可用于废水处理工程的生产控制、运行操作、监视管理。该控制系统不仅有可靠的硬件设备支持，还有功能强大、运行可靠、界面友好的系统软件和编程软件。系统的可靠性：控制系统能够在严格的工业环境下长期、稳定地运行。系统组件的设计符合真正的工业等级，满足国、国际的安全标准。并且易配置、易接线、易维护、隔离性好，结构坚固，抗腐蚀，适应较宽的温度变化围，能够承受工业环境的苛刻条件。故障诊断：-.可修编.\n--控制系统，包括PLC系列产品、SCADA软件以及网络设备具有完善的自诊断功能，可以诊断出系统中的任何部件是否出现故障，并且在监控软件中及时、准确地反映出故障状态、故障时间、故障地点及相关信息。一旦PLC系统某关键部件（如CPU）发生故障，I／O的状态能返回到系统根据工艺要求预先设置的状态。扩展性和兼容性：为了保证在今后工程扩建或改造时的系统扩展要求，控制系统具有较强扩展能力，并且系统的关键部件如主机、电源及通讯网络均可方便地进行扩展。我们提供的主要产品都是来自世界著名公司、当前最先进的产品。当更新的、更先进的产品出现时，能与目前的产品保持一致性、兼容性、成套性。系统配套：系统所需的监控软件、编程软件，以及显示终端、开发系统、附属装置、扩展预留、备品备件以及操作台、控制屏等，也将由我们公司成套集成提供。3.3给排水及消防设施设计3.3.1给水考虑本废水站药剂配置时需使用一定量的自来水，有厂方负责接入污水站施工界面。3.3.2排水污水送至废水处理站进行处理及处理达标后排入排放管道，由建设方负责施工。3.3.3消防⑴消防等级：根据《建筑设计防火规》，各设备间为丁类防火标准，依据<建筑设计防火规>进行设计。⑵防火措施：①室外消防：包括消防道路、消防栓及消防水源由总体统一考虑。②室消防：根据《建筑灭火器配置设计规》，设置干粉灭火器，由厂方统一考虑。3.3.4通风设计废水处理站产生气味的场所有设备间通风量为12次/小时。为改善操作环境，考虑对场所进行全面通风。通风采取机械通风和自然补风相结合的通风方式。在各场所的外墙分别设置若干台轴流排风机，将室有异味的空气排至室外。3.3.5防腐措施3.3.5.1管道除个别管道特殊要求，一般部连接管道均采用碳钢管，公称压力为16kgf/cm2，有很好的耐腐蚀性和抗压性。-.可修编.\n--3.3.5.2支架构筑物支架均进行防腐处理。3.3.5.3构筑物直接与带腐蚀性废水、废液接触的构筑物采用钢筋混凝土加环氧树脂三步五涂防腐的结构形式，做到防腐、防渗。3.3.5.4搅拌机搅拌机轴及浆叶均选用SUS304材料，并在强腐蚀性废水搅拌机浆叶上防腐。-.可修编.\n--第六章经济技术分析6.1占地面积废水处理一期占地总面积为6000m2，按10000吨/d的水量计算，吨水占地面积为0.6m2/吨。6.2工程投资分析废水站工程投资费用详见附件“投资预算一览表”。6.3运行费用分析一、废水达标处理运行电费处理构筑物设备设备数量单台功率运行数量运行时间安装功率运行功率用电量电费(台)(kw)(台)(h/d)(kw)(kw)(度)(元)格栅渠旋转式格栅机21.512431.53623.4集水池提升泵4152246030720468沉砂池刮砂机11.51241.51.53623.4砂水分离器27.5124157.5180117调匀池提升泵4152246030720468搅拌鼓风机27.53241522.5540351混凝反应池溶药装置3332991811.7计量泵60.253241.50.751811.7搅拌机32.2326.66.613.28.58初沉池污泥提升泵37.522422.515360234刮泥机12.21242.22.252.834.32厌氧水解池潜水搅拌机10410244040960624HCF曝气池射流循环泵63752422218544402886补气鼓风机3182245436864561.6二沉池刮泥机12.21242.22.252.834.32污泥提升泵37.522422.515360234污泥回流泵37.522422.515360234污泥脱水系统带式脱水机231463127.8一体化加药21.51431.563.9螺杆泵35.51416.55.52214.3反洗泵22.210.54.42.21.10.715空压机17.510.57.57.53.752.4375螺旋输送机21.51431.563.9公用设施照明、通风71.57110.510.510.56.825合计610.4451.459792.156364.9-.可修编.\n--吨水电力运行费用（元/m3）0.53注：本计算按功率因数0.75计算，由上表分析可知，废水站每天耗电9792.15度，电费按峰值与谷值的平均值0.65元/度计，则每天耗电费6364.9元。废水站总设计水量为10000吨水/天，水力变化系数1.2，折合每天每吨废水耗电0.53元/吨废水。二、废水达标处理运行药费处理水量药剂种类石灰脱色剂PAM废水药费合计(元)吨水药费(元/吨)10000吨/天计算单价(元/Kg)0.352.514投药量(g/l)0.50.1250.0025药剂配置浓度（ppm）40%20%1‰用药量(kg/d)5000125025药剂费(元)1750312535052250.523注：以上药品费用的计算是根据各类废水进水的各类成分浓度确定的。三、人工费序号工种人数工资（元/人.月）每月人工费（元）1污泥处理员2100020002控制员2100020003设备操作、检修员3120036004主管1250025005小计105006日耗人工费3507吨水人工费0.035-.可修编.\n--四、日常消耗费序号工种工资（元/人.年）人数（人）每年人工消耗费（元）1文件、资料费200816002办公用品费用200816003劳保用品1200896004培训费300824005小计152006日人工消耗费0.023注：以上不含实验及环保监测等费用。五、吨水维护费用序号运行费用类别年投资（万元）吨水日投资（元/吨水）备注1大修理费39.5760.108每年按工程总额的1.5%计；2供水水费1.46可忽略废水站用水量约20m3/d，以2元/吨水计3日常维护费25.3290.058按工程总额的0.8%计；4小计66.3650.166六、污泥处理费用序号污泥类别污泥量（T/d）吨污泥处理费用（元/吨）污泥处理费用（元/天）备注1综合污泥8.2754003310吨水污泥处理费用：0.331元/吨七、吨水处理费用汇总（不含利润及税金）序号运行费用类别运行费用（元/吨废水）1电费0.53-.可修编.\n--2药费0.5233人工费0.035吨水直接运行费用1.0884日常消耗费用0.025维护费0.1666吨水污泥处理费用0.331综合处理费1.605-.可修编.\n--第七章劳动安全1、各构筑物走道或构筑物与构筑物之间走道均设置保护栏杆、防滑梯等安全措施。2、根据废水处理站平面布置的实际需要，在站适当地点设置配电箱、照明、联络、冲洗水栓、户外操作人员休息室、工具间等设施。3、在产生有毒气体工序如废水提升泵房、化验室、加药间等设置通风设置。4、所有电器设备的安装、防护以及操作条件均按电器有关安全规定设计。5、废水处理站的生产管理及操作人员每年体检一次，并建立健康登记卡。6、废水处理厂须配置安全鞋、安全帽、工作服等劳保用品。此外，劳动保护与安全生产方面要加强对职工的法制教育，包括在建设期及运行管理期。第八章服务承诺我公司是集设计、施工、设备制作、安装调试、系统运营管理、售后跟踪服务为一体的高科技环保企业，能够快速高效地提供废水处理系统建设前期、建设期间、调试验收及售后服务。8.1工程建设前期我公司在施工图设计前将对贵公司的废水水质水量作进一步详尽的调研工作，并对施工场地进行现场考察，以确定最合理的设计方案。本工程施工图设计由我公司专业的设计中心精心设计。8.2工程建设期间在工程施工之前，工程技术负责人制定有关的施工方案(包括详细的施工工艺及技术要求)。组织技术人员对工程施工中的设备结构、安装特点和质量要求进行分析、讨论，提高技术人员的自身质量意识，并适当安排参加设备厂商提供的专业培训。对施工人员进行质量检验及竣工验收等方面的知识教育。-.可修编.\n--在工程施工全过程中，安排一名具有10年以上相关工程经验环保的环保专业技术人员为项目经理负责技术及协调工作。施工严格按国家现行规和贵公司要施，确保工程优质高效按期完成。8.3调试验收期工程安装完工后，我公司运营部将派专业技术人员对废水处理设施进行调试，并对废水站操作人员讲解工艺原理、现场指导操作，并提供详细操作规程、传授日常管理经验及异常情况对策。积极配合贵公司组织环保部门对该项目进行竣工检查，办理有关环保手续。配合贵公司接待环保部门进行水质监测及最终验收，协助贵公司办理环保部门核发的排污许可证。移交整套工程竣工资料及各设备厂家联系方式等。8.4售后服务我公司有专人负责售后服务，能够为贵公司提供最佳的售后服务。1、工程通过环保验收后，我公司对提供的机电设备、管材及各种辅件质保期为壹年。在质保期发生的确属质量问题的机电设备、管材及各种辅件等免费进行维修或更换。2、在合同保修期间工程出现问题，在接到贵公司正式通知后，需现场解决的，一天到达现场。3、制定并实施定期回访制度，了解系统运行情况，发现事故隐患并及时解决，认真处理贵公司反馈意见，做好工程技术指导。4、我公司对整个工程提供终身技术服务，为客户提供技术咨询、技术培训，解决废水处理过程中遇到的各种疑难问题。5、我公司具有国家级甲级运营资质证书，可根据客户需求接受委托，有偿代理运营整个废水处理系统，实现运营专业化。-.可修编.
